K37+680红岩溪特大桥
贝雷架便桥计算书
湖南省路桥建设集团
龙永高速公路第十一合同段
4月1日
目录
第1章设计计算说明...................................... 错误!未定义书签。
1.1 设计依据 ......................................... 错误!未定义书签。
1.2 工程概况 ......................................... 错误!未定义书签。
1.3.1 主要技术参数 ................................ 错误!未定义书签。
1.3.2 便桥结构 .................................... 错误!未定义书签。第2章便桥桥面系计算.................................... 错误!未定义书签。
2.1 混凝土运输车作用下纵向分布梁计算................. 错误!未定义书签。
2.1.1 计算简图 ................................... 错误!未定义书签。
2.1.2.计算荷载 .................................... 错误!未定义书签。
2.1.
3. 结算结果 ................................... 错误!未定义书签。
2.1.4 支点反力 ................................... 错误!未定义书签。
2.2 履带吊作用下纵向分布梁计算 ...................... 错误!未定义书签。
2.2.1. 计算简图................................... 错误!未定义书签。
2.2.2 计算荷载.................................... 错误!未定义书签。
2.2.3 计算结果................................... 错误!未定义书签。
2.2.4. 支点反力.................................. 错误!未定义书签。
2.3 分配横梁的计算.................................. 错误!未定义书签。
2.3.1.计算简图 .................................... 错误!未定义书签。
2.3.2. 计算荷载 .................................. 错误!未定义书签。
2.3.3. 计算结果 ................................... 错误!未定义书签。第3章贝雷架计算....................................... 错误!未定义书签。
3.1 混凝土运输车作用下贝雷架计算...................... 错误!未定义书签。
3.1.1最不利荷载位置确定........................... 错误!未定义书签。
3.1.2 最不利位置贝雷架计算模型 .................... 错误!未定义书签。
3.1.3 最不利荷载位置贝雷架计算结果 ................ 错误!未定义书签。
3.2 履带吊作用下贝雷架计算............................ 错误!未定义书签。
3.1.1 最不利位置贝雷架计算模型 .................... 错误!未定义书签。
3.1.2 最不利荷载位置贝雷架计算结果 ................ 错误!未定义书签。
3.1.3 腹杆加强后最不利荷载位置贝雷架计算结果 ...... 错误!未定义书签。第4章横梁及钢管桩计算................................. 错误!未定义书签。
3.1.横梁计算 ......................................... 错误!未定义书签。
3.1.1 履带吊工作状态偏心15cm ..................... 错误!未定义书签。
3.1.2 履带吊工作状态( 无偏心) ................... 错误!未定义书签。
3.1.3 履带吊偏心60cm走行状态 .................... 错误!未定义书签。
3.1.4 履带吊走行状态( 无偏心) ................... 错误!未定义书签。
3.1.5 混凝土运输车偏心130cm经过状态 .............. 错误!未定义书签。
3.1.6 混凝土运输车无偏心经过状态 ................. 错误!未定义书签。
3.2最不利荷载位置钢管桩计算结果...................... 错误!未定义书签。
3.2.1 计算荷载 .................................... 错误!未定义书签。
3.2.2 计算结果 ................................... 错误!未定义书签。
第1章设计计算说明
1.1 设计依据
①红岩溪便桥总布置图( 修改初步设计) ;
②《铁路桥涵施工规范》( TB10203- ) ;
③《钢结构设计规范》GB50017- ;
④《路桥施工计算手册》;
⑤《桥梁工程》、《结构力学》、《材料力学》;
⑥其它相关规范手册。
1.2 工程概况
K37+680红岩溪特大桥是湖南省龙山至永顺高速公路上的一座特大桥, 桥位位于湖南省龙山至永顺高速公路K37+130.44～K38+229.56, 跨越洗车河, =396.90 , 设计基准风速采用湖北来凤的基本风速24.5m/s, 地震动峰值加速SW
1/300
度为0.05g, 地震动反应谱特征周期为0.45s。
1.3 便桥结构形式的确定
便桥总长度拟定31米, 共设2跨, 每跨长度为15米。便桥采用( 15+15) m连续梁结构, 便桥桥墩采用φ120cm钢管桩内灌C20砼, 每墩位设置2根钢管桩, 墩柱间设剪刀撑。桩顶铺设1cm厚钢板后安装2I50c作为横梁, 梁部采用6榀贝雷架, 间距250+450+4300+450+250mm, 贝雷梁为下承重受力设计, 下弦杆上横向安装2I32c 横梁, 横梁位于贝雷架竖杆及节点位置, 间距150cm, 横梁上铺设2I20b纵梁, 间距80cm, 纵梁上铺设16b槽钢, 槽向向下, 间距40cm, 在槽钢上铺设10mm厚钢板桥面, 桥面钢板上焊制φ12mm短钢筋作为防滑设施。
( 1) 、桥台
桥台基础采用C20片石砼扩大基础, 台身采用M10浆砌片石重力式桥台, 台帽采用C25钢筋砼台帽。
桥台基础高90cm, 基础顶标高与河床LW一致, 根据设计图纸提供水文资料, 桥
台基础顶标高H=393.00m, 台身高5.35m, 台帽高0.5m, 台帽上设置15cm 高支座。
详情见所附图纸。
( 2) 、 桥墩
桥墩基础采用C25片石砼双层整体式扩大基础, 墩身为两根120cm 钢管桩, 内灌注C20砼, 墩顶铺设1cm 厚钢板。
桥墩基础高1.5m( 60cm+90cm) , 基础底标高保证在河床底以下不小于0.5米, 墩身高度H=5.5m( 包含1cm 钢板在内) , 墩身顶横向架设2根50C 工字钢作为盖梁。
详情见所附图纸。
1.4 便桥计算何载的确定
桥面荷载按以下情况考虑: 与一般施工车辆荷载比较混凝土运输车的轴重和轴距都非常不利, 因此便桥使用中最重车辆9m 3的混凝土运输车作为计算荷载。
1台9m 3的混凝土运输车车辆荷载的立面及平面如下( 参考车型: 海诺集团生产HNJ5253GJB(9m 3)) :
荷载平面图
P1P2P3
荷载立面图
某大桥装配式公路钢便桥工程专项施工方案之一 设计计算书 二〇一六年三月六日
目录 1、工程概况 (4) 1.1 **大桥 (4) 1.2 钢便桥 (5) 2、编制依据 (5) 3、参照规范 (5) 4、分析软件 (5) 5、便桥计算 (5) 5.1 主要结构参数 (5) 5.1.1 跨度 (6) 5.1.2 便桥标高 (6) 5.1.3 桥长 (6) 5.1.4 结构体系 (6) 5.1.5 设计荷载 (6) 5.1.6 材料 (8) 5.2 桥面计算 (8) 5.2.1 桥面板 (8) 5.2.2 轮压强度计算 (9) 5.2.3 桥面板检算 (9) 5.3 桥面纵梁检算 (10) 5.3.1 计算简图 (10) 5.3.2 截面特性 (10) 5.3.3 荷载 (11) 5.3.4 荷载组合 (13) 5.3.5 弯矩图 (14) 5.3.6 内力表 (14) 5.3.7 应力检算 (15) 5.3.8 跨中挠度 (16) 5.3.9 支座反力 (17) 5.4 横梁检算 (17) 5.4.1 计算简图 (17) 5.4.2 装配式公路钢桥弹性支承刚度 (17) 5.4.3 横梁模型 (18) 5.4.4 作用荷载 (18) 5.4.5 计算结果 (19) 5.4.6 截面检算 (20) 5.4.7 挠度检算 (20) 5.5 主桁计算 (21) 5.5.1 分配系数计算 (21) 5.5.2 计算模型 (22) 5.5.3 截面特性 (22) 5.5.4 作用荷载 (24) 5.5.5 荷载组合 (25)
5.5.6 主要杆件内力及检算 (26) 5.5.7 支座反力 (33) 5.6 桩顶横梁计算 (33) 5.6.1 上部恒载计算 (33) 5.6.2 作用效应计算 (34) 5.6.3 荷载分配系数计算 (34) 5.6.4 荷载分配效应 (37) 5.6.5 横梁计算模型 (37) 5.6.6 横梁作用荷载 (37) 5.6.7 横梁荷载组合 (38) 5.6.8 横梁弯矩图 (38) 5.6.9 横梁应力图 (38) 5.6.10 横梁挠度 (39) 5.7 钢管桩计算 (39) 5.7.1 钢管桩顶反力 (39) 5.7.2 钢管桩材料承载力检算 (40) 5.7.3 钢管桩侧土承载力检算 (40) 6、钻孔平台计算 (41) 5.8.1 桥面板计算 (41) 5.8.2 纵向分配梁计算 (42) 5.8.3 墩顶横梁 (45) 5.8.4 平台钢管桩检算 (49) 7、剪力支承设计 (50) 7.1 水平支承系 (50) 7.1.1 2.3m水平支承检算 (50) 7.1.2 2.5m水平支承检算 (50) 7.1.3 5m水平支承检算(双根对肢) (51) 7.2 斜支承系 (51)
321临时栈桥基础设计受力计算 基础C30砼计算 一、预制C30砼长方形基础受力检算： 在现场预制C30钢筋砼长方型， 高5000mm ，宽2300mm ，长6000mm ； 相当于整体预制，梁的连接是刚性的， 如右图示。 1. 钢筋砼的设计： (1) 桥基础所受荷载考虑与受力假定： 桥基础在车上桥后，荷重最大，约56t ，控制偏压受力56/2=28。， 实际计算中，采用支座在基础上的分布宽按3m 计。 由于考虑配筋通长，因此，只需在支座与悬臂处钢筋弯起便可。 基础所受的荷载有均布力：自重，集中力：（在配筋时考虑适当提高配筋率） ① 自重作用下弯矩： M1=0 由于高宽比小于1，设弯矩为0 ②支座偏压作用下的弯矩：考虑车辆的冲击系数，取1.3 M2=1.3×0.5×28t/4=4.55t ·m=45.5kN ·m 所以，总的M=0+45.5=45.5kN ·m 2. 正截面受压承载力计算： (1) 承载力计算 混凝土支墩 基础断面图
基础柱受垂直荷载的强度计算 基础计算(钢筋砼C30) P =ψ× F R / K 式中： P --- 基础的容许承载力, (KN) F --- 截面的计算面积： ψ --- 纵向挠曲折减系数, 当柱高度为10M时查计算图= 0.5 ψ = L / d L ----桩的计算长度, 从底到盖梁的距离×0.8 d ---- 桩住的周长长度 830*2=1660 (cm) k ----- 安全系数, 取2.5 R ----- 混凝土的承受能力 30兆帕的压力。30MPa P =ψ× F R / K = 0.5 × 138000 × 0.3 / 2.5 = 8280 kN 结论：单柱承受垂直荷载的强度大于桩柱承受的压力、方案是可行的。 正截面C30砼受弯承载力计算，跨内按方形截面计算， C30砼，α1=1，f c=14.3kN/m2，ft=1.43kN/mm2；纵筋采用HRB335钢筋，fy=300kN/m2，箍筋采用HPB235，f yv=210 kN/m2。以下计算配筋量，计算过程如下表： 计算所需腹筋：
贝雷架便桥计算书
目录
第1章设计计算说明 1.1 设计依据 ①；大桥全桥总布置图（修改初步设计）； ②《铁路桥涵施工规范》（TB10203-2002）； ③《钢结构设计规范》GB50017-2003； ④《路桥施工计算手册》； ⑤《桥梁工程》、《结构力学》、《材料力学》； ⑥其他相关规范手册。 1.2 工程概况 北大河特大桥：位于甘肃省嘉峪关市境内，桥梁起点DK711+296.48，桥梁终点DK712+523.05，全长1076.1m。包括7片12m空间刚构、30片32m简支箱梁、35座桥墩、2座桥台。北大河特大桥跨越跨越一条河流。 河流水文情况：北大河兰新铁路便桥河段采用冰沟水文站历年实测最大洪峰流量910立方米/秒。便桥河段最大洪峰相对应最大流速为3.55米/秒。共统计2005年——2009年水文资料。 1.3 便桥设计 1.3.1 主要技术参数 (1)便桥标高的确定： 1
（4）材料容许应力： [][][][][][]120Mpa τ200MPa σ210Mpa, σ345钢Q 85MPa τ140MPa σ145MPa,σ钢Q235w w ======1.3.2 便桥结构 便桥采用（12+12+9）*3连续梁结构，便桥基础采用φ529*10钢管桩基础，每墩位设置六根钢管，桩顶安装2I32b 作为横梁，梁部采用4榀贝雷架，间距450+2700+450mm ，贝雷梁上横向安装I20b 横梁，横梁位于贝雷架节点位置，间距705+705+705+885mm ，横梁上铺设16b 槽钢，槽向向下，间距190mm ，在桥面槽钢上焊制φ12mm 短钢筋作为防滑设施。 第2章 便桥桥面系计算 桥面系计算主要包括桥面纵向分布梁[16b 及横向分配梁I20b 的计算。根据上表描述的工况，分别对其计算，以下为计算过程。2.1 混凝土运输车作用下纵向分布梁计算 2.1.1 计算简图 纵向分布梁支撑在横向分配梁上，按5跨连续梁考虑，计算简图如下：
本计算内容为针对沭阳县新沂河大桥拓宽改造工程钢便桥上、下部结构验算。 二、验算依据 1、《沭阳县新沂河大桥拓宽改造工程施工图》； 2、《沭阳县新沂河大桥拓宽改造工程钢便桥设计图》； 3、《装配式公路钢桥使用手册》； 4、《公路钢结构桥梁设计规范》JTGD64-2015； 5、《钢结构设计规范》GBJ50017-2003； 6、《路桥施工计算手册》； 7、《公路桥涵地基与基础设计规范》JTG D63-2007； 8、《沭阳县新沂河大桥拓宽改造工程便道便桥工程专项施工方案》。 三、结构形式及验算荷载 3.1、结构形式 北侧钢便桥总长60m，南侧钢便桥总长210m，上部均为6排单层多跨贝雷梁简支结构，跨径不大于9m；下部为桩接盖梁形式，盖梁采用45A双拼工字钢，桩基采用单排2根采用529*8mm钢管桩。见下图： 立 面形式横断面形式
钢便桥通行车辆总重600KN，重车车辆外形尺寸为7×2.5m，桥宽6m，按要求布置一个车道。 横向布载形式 车辆荷载尺寸 四、结构体系受力验算 4.1、桥面板 桥面板采用6×2m定型钢桥面板，计算略。 4.2、25a#工字钢横梁（Q235） 横梁搁置于6排贝雷梁上，间距1.5m。其中：工字钢上荷载标准值为1.18KN/m；25a#工字钢自重标准值0.38KN/m。计算截面抗弯惯性矩I、截面抗弯模量分别为：I =50200000mm4；W =402000mm3。

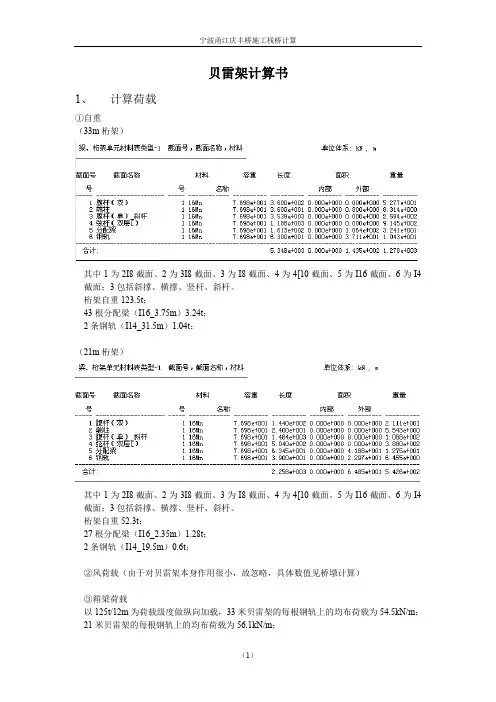

(1)计算简图： (2) 强度验算： 抗弯强度σ=Mx/Wnx=46580000/402000 =115.9Mpa＜[f]=190Mpa；满足要求！ 抗剪强度τ=VSx/Ixtw=167362×232400/（50200000×8）=96.8Mpa＜ft =110Mpa；满足要求！ (2) 挠度验算： f=M.L2/10 E.I =35.8*1.32/10*2.1*5020*10-3 =0.57mm 贝雷架计算书 1、计算荷载 ①自重 （33m桁架） 其中1为2I8截面、2为3I8截面、3为I8截面、4为4[10截面、5为I16截面、6为I4截面；3包括斜撑、横撑、竖杆、斜杆。 桁架自重123.5t； 43根分配梁（I16_3.75m）3.24t； 2条钢轨（I14_31.5m）1.04t； （21m桁架） 其中1为2I8截面、2为3I8截面、3为I8截面、4为4[10截面、5为I16截面、6为I4截面；3包括斜撑、横撑、竖杆、斜杆。 桁架自重52.3t； 27根分配梁（I16_2.35m）1.28t； 2条钢轨（I14_19.5m）0.6t； ②风荷载（由于对贝雷架本身作用很小，故忽略，具体数值见桥墩计算） ③箱梁荷载 以125t/12m为荷载级度做纵向加载，33米贝雷架的每根钢轨上的均布荷载为54.5kN/m；21米贝雷架的每根钢轨上的均布荷载为56.1kN/m； ④施工荷载 0.3t/m，由于33m长的贝雷架还不到10t重，所以计算中假定自重荷载中包括了施工荷载，不做另计。 2、计算模型 （以33米贝雷架为例、21米贝雷架类似） 33米贝雷架立面图 33米贝雷架平面图 33米贝雷架侧面图 3、计算结果 ①33米贝雷架 反力： 荷载组合类型荷载组合内容 应力：桁架应力： 可以看到，在端部及跨中应力较大，最大的端斜杆，跨中上下弦杆87.4Mpa，端柱应力为72Mpa。 梁应力：（分配梁及轨道） 可见，轨道的应力大于分配梁的应力，轨道上最大应力81.2Mpa, 分配梁上最大应力63Mpa。 位移： 桁架位移： 在承压钢梁和自重下，桁架竖向挠度2.713cm 。 贝雷梁非弹性挠度 () ()cm n f m 105.02 -= n 为奇数； 所以，cm f m 6120*05.0==；总位移为6+2.713=8.713cm cm L 5.5600 33600==>。 需设置预拱度来调整梁底标高。 乐昌至广州高速公路——乳源河大桥 钢栈桥设计计算方案书 一、钢便桥设计要点 （一）刚便桥设计结构体系 钢便桥拟采用梁柱式钢管贝雷梁简支结构设计，跨径设计9m,横向钢管间距为3m，每排3根，采用直径529mm钢管。桥面宽6m设计，在钢管上横向布置2根I36b工字钢，纵向布置3组6排贝雷简支纵梁。贝雷纵梁上横向铺设20#槽钢，槽钢间距为7cm，槽钢上铺设5mm防滑板做桥面系。 （二）支架纵梁 纵向布置3组6排贝雷简支纵梁（布置图见附图），纵梁跨径为9m，纵梁端头剪切力最大，端头竖向采用20#槽钢或工字钢1.5m范围进行加固处理。54m阶段设置一个制动墩，间距为2m，6根钢管组成。 （三）跨径9m验算 1、竖向荷载计算 A、机械自重考虑:W=60t=600KN;即W1=600KN/9m=66.6 KN/m B、钢板自重： W2=94.2/10*0.008=0.075KN/m2 C、I36b工字钢自重：W3=65.689*1.0=0.65689 KN/m D、贝雷梁自重：W4=0.3*10/3=10KN/m E、人群及机具工作荷载：Q5=2.0 KN/m 2、竖向荷载组合： A 、q=机械荷载+钢板自重+贝雷梁自重+人、机具荷载 =66.6 KN/m+6.0*0.075 KN/m 2+6*10 KN/m+2.0*6 =139.05 KN/m 3、贝雷纵梁验算 9m 9m 9m 9m 四跨等跨连续梁静载布置图q 四跨等跨连续梁活载布置图 9m 跨选用3组6排国产贝雷，最大跨按9m 计算为最不利荷载，贝雷片布置间距布置110cm 为一组,其力学性质： I=250500 cm 4 [M]=78.8 t.m [Q]=24.5 t （1）贝雷片在荷载作用下最大弯矩： Mmax=qL 2/8=139.05*92/8=1407.8813KN.m 单片贝雷片承受弯矩： M=1407.8813/8=175.9852KN.m ＜[M]=788KN.m 满足要求。 注:[M]单片贝雷片容许弯矩。 精心整理 峃口隧道钢栈桥计算书 1、工程概况 本施工便桥采用321型单层上承式贝雷桁架，栈桥0#桥台与老56省道相连，6#桥台位于峃口隧道起点位置，横跨泗溪。便桥孔跨布置为10m+5*15m，全长85米，桥面净宽6米，人行道宽度1.2m，纵向坡度+3%，桥面至河床面净高10米，至水面净空为8.5米（图1为钢栈桥截面图）。钢栈桥桥面系主体结构由δ=10mm花纹钢板、I10工字钢纵梁（间距0.3m）、I20工字钢横梁（长7.2m，间距0.75m）组成。桥面板与工字钢采用手工电弧焊焊接连接，桥面系布置于贝雷桁梁之上，与贝雷桁梁之间用U型螺栓固定。贝雷桁梁由贝雷片拼制而成，横向设置6片，间距0.9m,贝雷片之间采用角钢支撑花架连接成整体。 本桥基础为明挖基础，基础为7×2.6×1.2m的钢筋砼，扩大基础必须坐落于河床基岩上，且基础顶标高低于河床。基础上部墩身均采用φ630mm（δ=8mm）钢管，采用双排桩横桥向各布置2根，钢管桩之间由平联、斜撑连接。钢管桩顶设双I32工字钢分配梁。 本桥基础设计为明挖基础，基础采用C25钢筋砼，钢管桩位于砼基础上与预埋钢板焊接牢固，在此不做计算。 图1钢栈桥截面图（单位：mm） 2、计算目标 本计算的计算目标为： 1）确定通行车辆荷载等级； 2）确定各构件计算模型以及边界约束条件； 3）验算各构件强度与刚度。 3、计算依据 本计算的计算依据如下： [1]黄绍金,刘陌生.装配式公路钢桥多用途使用手册[M].北京:人民交通出版社,2001 [2]《钢结构设计规范》（GB50017-2003） [3]《公路桥涵设计通用规范》（JTGD60-2004） [4]《公路桥涵钢结构及木结构设计规范》（JTJ025-86） 4、计算理论及方法 中铁十局安徽淮北工地60米上承式钢便桥 计 算 书 镇江捷达钢桥工程建设有限公司 二○一一年十一月 第一章栈桥参数确定 一、工程概况 本工程为中铁十局安徽淮北工地的一座施工便桥，按照施工要求，该桥为四组双支上承式贝雷结构，长度约为60m，桥净宽6m，承载力满足100T以下车辆通行，限速5千米/小时。 二、设计方案 （一）、设计依据： 《钢结构设计规范》（GB50017-2003） 《公路桥梁施工技术规范》（JTJ041-2004） 《公路桥涵地基与基础设计规范》（JTJ024-85） 《公路桥涵设计通用规范》（JTGD60-2004） 第二章便桥承载力计算 根据荷载分布和实际情况，按主跨简支梁控制计算，。 一、每米恒载（以每跨9m计算） 1.贝雷片重量 2700×8×1.15/3=8280N/m 式中1.15为连接件扩大系数，下同。 2.横梁重量 2600×4×1.15/3=3986.7N/m 3．钢板 4×706.5×1.15/3=1083.3N/m 合计q=13350N/m为安全计，按L=9m简支梁计算： M跨中、恒=1/8q L2 =1/8×13350×92 =135.17KN.m 注： q-----每米恒载重量（KN） L------钢便桥跨径（m） 二、每米活载 考虑到集中力与汽车荷载布置的差异，冲击系数采用1.3 M跨中、活=1/4 P L n =1/4×1000×1.3×9 =2925KN.m 注：P------活载重量（KN） n------冲击系数采用1.3 L------钢便桥跨径（m） 三、强度验算 在安全系数=1.5条件下，四组双只桁片容许弯矩 M＝1576.4KN?m，考虑到贝雷销间隙和偏载影响，贝雷片折减系数采用0.8 1576.4×4×0.8=5043.20KN.m﹥135.17+2925=3060.17KN.m是安全的。 四、剪力验算： q恒=P/L=135.17/9=15.02KN.m，q活=1000KN Qmax=1/2×Q活+1/2×q×L=1/2×1000+1/2×15.02×9=56.7T [Q]=3×49.5×0.8=118.8T [Q]﹥Qmax,计算得出是安全的。 五、绕度验算： f1=5×Q恒×L^4/384Eln=5×15.02×9^4/(384×2100×577434×4)=0.8mm 东岙大桥贝雷桁架支撑方案计算书 2.0m 2.0m 方木 1.1m ×6 22 0.2m×5 3×8＝24m 贝雷片 承台 承台 顶柱 承台 顶柱 工字钢22 双层贝雷片 ×7 ＝ 14m 贝雷片 方木 Ⅰ32工钢 东岙大桥24m梁支架计算 东岙大桥墩高度一般都是3m与3.5m，桥墩低，地势平坦，根据设计及现场粉喷桩施工地质情况，地表下下卧软弱层8～12m，如采用满堂支架或单层贝雷梁施工梁片，需对基础进行加固处理。经过综合各方案比选，决定采用两层贝雷梁施工梁片方案，贝雷梁搭设简介如下：①在承台上安放六个圆管顶柱；②顶柱上铺设两根工字钢；③工字钢上铺设9组双层贝雷片桁架，其中7组桁架用2片贝雷片双层拼装；另2组桁架用3片贝雷片双层拼装④在贝雷桁架铺设方木，间距为0.2m。(如上图所示) 1.梁片重量计算： ①、Ⅰ-Ⅰ（对应设计图）截面砼面积 翼缘板面积： S1-1=(0.2+0.25)×1.2÷2+（0.25+0.6）×2.1÷2=1.163m2 中间箱室面积: S1-2=(6.54+5.92)×2.26÷2-（5.55+5.05）×1.65÷2+0.5×0.3+1.05×0.35=5.852m2②、Ⅳ-Ⅳ（对应设计图）梁端截面砼面积 翼缘板面积： S2-1=(0.2+0.25)×1.2÷2+（0.25+0.6）×2.1÷2=1.163m2 中间箱室面积: S2-2=(6.54+5.86)×2.46÷2-（4.255+3.91）×1.15÷2=10.557m2 ③、Ⅱ-Ⅱ（对应设计图）梁端过渡截面砼面积 翼缘板面积： S3-1=(0.2+0.25)×1.2÷2+（0.25+0.6）×2.1÷2=1.163m2 K37+680红岩溪特大桥 贝雷架便桥计算书 湖南省路桥建设集团 龙永高速公路第十一合同段 4月1日 目录 第1章设计计算说明...................................... 错误!未定义书签。 1.1 设计依据 ......................................... 错误!未定义书签。 1.2 工程概况 ......................................... 错误!未定义书签。 1.3.1 主要技术参数 ................................ 错误!未定义书签。 1.3.2 便桥结构 .................................... 错误!未定义书签。第2章便桥桥面系计算.................................... 错误!未定义书签。 2.1 混凝土运输车作用下纵向分布梁计算................. 错误!未定义书签。 2.1.1 计算简图 ................................... 错误!未定义书签。 2.1.2.计算荷载 .................................... 错误!未定义书签。 2.1. 3. 结算结果 ................................... 错误!未定义书签。 2.1.4 支点反力 ................................... 错误!未定义书签。 2.2 履带吊作用下纵向分布梁计算 ...................... 错误!未定义书签。 2.2.1. 计算简图................................... 错误!未定义书签。 2.2.2 计算荷载.................................... 错误!未定义书签。 2.2.3 计算结果................................... 错误!未定义书签。 2.2.4. 支点反力.................................. 错误!未定义书签。 2.3 分配横梁的计算.................................. 错误!未定义书签。 2.3.1.计算简图 .................................... 错误!未定义书签。 2.3.2. 计算荷载 .................................. 错误!未定义书签。 2.3.3. 计算结果 ................................... 错误!未定义书签。第3章贝雷架计算....................................... 错误!未定义书签。 3.1 混凝土运输车作用下贝雷架计算...................... 错误!未定义书签。 3.1.1最不利荷载位置确定........................... 错误!未定义书签。 3.1.2 最不利位置贝雷架计算模型 .................... 错误!未定义书签。 一、验算内容 本计算内容为针对沭阳县新沂河大桥拓宽改造工程钢便桥上、下部结构验算。 二、验算依据 1、《沭阳县新沂河大桥拓宽改造工程施工图》; 2、《沭阳县新沂河大桥拓宽改造工程钢便桥设计图》; 3、《装配式公路钢桥使用手册》; 4、《公路钢结构桥梁设计规范》JTGD64-2015; 5、《钢结构设计规范》GBJ50017-2003; 6、《路桥施工计算手册》; 7、《公路桥涵地基与基础设计规范》JTG D63-2007; 8、《沭阳县新沂河大桥拓宽改造工程便道便桥工程专项施工方案》。 三、结构形式及验算荷载 3、1、结构形式 北侧钢便桥总长60m,南侧钢便桥总长210m,上部均为6排单层多跨贝雷梁简支结构,跨径不大于9m;下部为桩接盖梁形式,盖梁采用45A双拼工字钢,桩基采用单排2根采用529*8mm钢管桩。见下图: 立 面形式横断面形式 3、2、验算荷载 钢便桥通行车辆总重600KN,重车车辆外形尺寸为7×2、5m,桥宽6m,按要求布置一个车道。 横向布载形式 车辆荷载尺寸 四、结构体系受力验算 4、1、桥面板 桥面板采用6×2m定型钢桥面板,计算略。 4、2、25a#工字钢横梁(Q235) 横梁搁置于6排贝雷梁上,间距1、5m。其中:工字钢上荷载标准值为1、18KN/m;25a#工字钢自重标准值0、38KN/m。计算截面抗弯惯性矩I、截面抗弯模量分别为:I =50200000mm4;W =402000mm3。 (1)计算简图: (2) 强度验算: 抗弯强度σ=Mx/Wnx=46580000/402000 =115、9Mpa＜[f]=190Mpa;满足要求！ 抗剪强度τ=VSx/Ixtw=167362×232400/(50200000×8)=96、8Mpa＜ft =110Mpa;满足要求！ (2) 挠度验算: f=M、L2/10 E、I =35、8*1、32/10*2、1*5020*10-3 =0、57mm 高坡拌合站便道横跨隧道便桥施工方案和力学检算书 编审批日制：核：准：期： 目录 第1章概述 (1) 1.1工程概况 (1) 1.2设计说明 (2) 1.3 设计依据 (3) 1.4 技术标准 (3) 1.5 便桥钢材选用及设计参数 (4) 第2章荷载计算 (4) 2.1上部结构恒重 (4) 2.2 车辆荷载 (5) 2.3人群荷载 (6) 第3章纵梁计算 (7) 3.1 纵梁最不利荷载确定 (7) 3.2 纵梁计算 (7) 第4章横梁计算 (10) 4.1横梁最不利荷载确定 (10) 4.2砼罐车荷载下横梁检算 (11) 第5章24M跨贝雷架计算 (14) 5.1 荷载计算 (14) 5.2 挂车-80级荷载下贝雷架计算 (14) 第6章M IDAS空间建模复核计算 (17) 6.1 Midas空间模型的建立 (17) 6.2 工况一计算 (17) 6.3 工况二计算 (24) 第7章桥台地基承载力验算 (30) 第8章细部构造计算 (30) 8.1 销子和阴阳头计算 (30) 8.2端部支座钢板下砼局部承压计算 (32) 8.3桥台砼抗冲切计算 (34) 第9章结论 (35) 第10章施工方案 (35) 10.1 10.2 10.3 10.4 10.5 10.6桥台施工 (35) 贝雷架安装 (36) 横梁安装 (36) 纵梁及钢板安装 (36) 通车试验 (36) 施工安全及保证措施 (36) 第 1 章 概 述 1.1 工程概况 高坡拌合站设置于线路里程 DK417+400 处横向 200 米一平坦旱地范围 内（见附图），设办公生活区、搅拌楼、砂石料场、道路、绿化带，占地面 积合计 270000m ,拌合站下埋深 27.03 米处有高坡隧道通过，隧道宽 14m ；拌 和站门前有便道一条，由原来的乡道改建而成，便道处纵断面根据线路纵断 面图确定，如图 1-1 所示；便道在 DK417+313 处与高坡隧道立体交叉，交叉 处地下岩层稳定，无溶洞，约 4 米的表层地质结构为第四系全新统坡洪积层， 土石工程等级为Ⅱ级，表层 4 米以下为白云质灰岩，土石工程等级为Ⅴ级， 层理产状为：N45W/45°SE （73°），风化等级为弱风化岩；我单位在此处进 行地质钻探，钻探结果如图 1-2 所示，与设计资料相符。由于该便道上将来 经常要通行混凝土罐车等重型车辆，为了确保重型车辆的通行不对隧道施工 产生影响，保证隧道施工安全。特设置跨径 24 米，长 25.66 米，净宽 3.8m 的临时便桥于该便道上，桥位详见附图。 图 1-1 线路纵断面在高坡拌合站处截图 2 目录 1. 工程概况 (1) 2.参考规范及计算参数 (3) 2.1.主要规范标准 (3) 2.2.计算荷载取值 (3) 2.3.主要材料及力学参数 (4) 2.4.贝雷梁性能指标 (5) 3.上部结构计算 (6) 3.1.桥面板计算 (6) 3.2.16b槽钢分布梁计算 (6) 3.3.贝雷梁内力计算 (7) 4.杆系模型应力计算结果 (11) 4.1.计算模型 (11) 4.2.计算荷载取值 (12) 4.3.贝雷梁计算结果 (13) 4.4.墩顶工字横梁计算结果 (21) 4.5.钢立柱墩计算结果 (24) 5.下部结构验算 (26) 6.稳定性验算 (28) 7.结论 (28) 1.工程概况 根据现状道路控制条件，李家花园隧道拓宽改造工程钢便桥跨径布置为6m+9m+24m（27m）+12m。桥面宽度每跨等宽，第一跨为12.629m，第二跨15.4m，第三跨20.4m(23.4m),第四跨28.673m。第三跨20.4m宽度跨径为24m，另外3m范围跨径27m。钢便桥上部结构选用贝雷梁，27m跨径选用单排单层加强型贝雷梁，布置间距为0.25m+2×0.45m，24m跨径选用单排单层加强型贝雷梁，布置间距为0.25m+0.9m,其余跨径均选用双排单层标准贝雷梁，梁高均为1.5m；贝雷梁上等间距布置横向连接工字钢，型号I25b；工字钢以上等间距布置桥面板支撑槽钢；桥面板采用8mm厚花纹钢板，上铺9cm沥青混凝土。钢便桥下部结构为横梁立柱接桩（板）基础。横梁根据受力情况由3片或2片梁高1.0m的工字钢拼接而成。立柱为直径1.0m的钢管柱，与横梁、基础栓接，方便安装与拆卸。钢管柱之间采用横向钢管连接，加强横向稳定。基础分为承台桩基和板式扩大基础两种形式，平面位置受限位置用承台桩基础，桩基直径Ф1.2m；其他位置采用板式扩大基础。钢便桥桥型平面布置图、立面布置图及横断面图如图1-1至图1-4所示。 图1-1 钢便桥平面布置图（单位：mm） 安徽蚌埠至固镇公路改建工程2标 临时钢栈桥 计 算 书 编制： 批准： 浙江兴土桥梁建设有限公司 2012年2月7日 目录 1概述 (1) 1.1设计说明 (1) 1.2设计依据 (1) 1.3技术标准 (2) 1.4自重荷载统计 (2) 1.5荷载工况建立 (3) 1.6荷载组合： (3) 2上部结构内力计算 (4) 2.1桥面板内力计算 (4) 2.2I22横向分配梁内力计算 (8) 2.3321型贝雷梁内力验算 (13) 2.4承重梁内力计算： (18) 2.5钢管桩基础验算 (20) 3计算结论 (25) 蚌埠临时栈桥计算说明书 1 概述 1.1 设计说明 本栈桥为安徽蚌埠至固镇公路改建工程2标基础施工，根据施工现场的具体地质情况、水纹情况和气候情况，拟建栈桥合同段长30m，便桥宽度为4米。栈桥两侧设栏杆，下部结构采用钢管桩基础，上部结构采用贝雷和型钢的组合结构。 栈桥的结构形式为横向四排单层贝雷桁架，两侧桁架间距分 0.9m，中间桁架间距为1.5m，标准跨径为12m，边侧跨径为9m。栈桥桥面系采用定型桥面板，面系分配横梁为I22a，间距为75cm；基础采用φ529×8mm以上钢管桩，为加强基础的整体稳定性，每排钢管桩间均采用[20a号槽钢连接成整体。 1.2 设计依据 1）《公路桥涵设计通用规范》（JTG D60-2004）2）《公路桥涵地基与基础设计规范》（JTGD63-2007） 3）《公路桥涵钢结构及木结构设计规范》（JTJ025-86） 4）《公路桥涵施工技术规范》（JTG/T F50-2011）5）《海港水文规范》（JTJ213-98） 6）《装配式公路钢桥多用途使用手册》 7）《钢结构计算手册》 工字钢便桥设计及荷载验算书 一、工程概况 为保证通往炸药库及主洞洞口施工便道畅通，并保证五里沟河排水的需要，决定在五里沟河上修建2座跨河便桥。 从结构可靠性、经济性及施工工期要求等多方面因素综合考虑，炸药库方向8m跨径，宽4m便桥采用30片I32b工字钢满铺作为主梁；洞口方向10m 跨径，宽5m便桥采用22片I32b工字钢，间距10cm铺设作为主梁；每片工字钢分别由Ф22钢筋横向连接为一整体，保证工字钢整体受力，工字钢上铺5mm厚防滑钢板，便于安全行车。 二、炸药库方向便桥受力分析及计算 荷载分析 根据现场施工需要，便桥承受荷载主要由桥梁自重荷载q，及车辆荷载P 两部分组成，其中车辆荷载为主要荷载。如图1所示： 图1 为简便计算方法，桥梁自重荷载按均布荷载考虑，车辆荷载按集中荷载考虑。以单片工字钢受力情况分析确定q、P值。 1、q值确定 由资料查得I32b工字钢延米重57.7kg，重力常数g取10N/kg。 q=57.7*10/1000=0.6KN/m，加上护栏和连接钢筋，单片工字钢承受的力按1.0 KN/m ,即q=1.0KN/m。 根据施工需要，并通过调查，便桥最大要求能通过重50吨的大型车辆，即单侧车轮压力为500KN 。 单侧车轮压力由5片梁同时承受，其分布如图3： 单侧车轮压力非平均分配于5片梁上，因此必须求出 车轮中心点处最大压力max f ，且车轮单个宽25cm ， 32b 工字钢翼板宽13.2cm ，工字钢满铺，因此单侧车 轮至少同时直接作用于两片工字钢上。而f 按图3 所示转换为直线分布，如图4： max 图4 由图4可得到max f =F/2，单片工字钢受集中荷载为max f /2=125KN 。 由于便桥设计通过车速为5km/小时，故车辆对桥面的冲击荷载较小，故取冲击荷载系数为0.2，计算得到P=125*（1+0.2）=150KN 。 结构强度检算 由图1所示单片工字钢受力图示，已知q=1KN/m ，P=150KN ，工字钢计算跨径l =8m ，根据设计规范，工字钢容许弯曲应力[]w σ=210MPa ，容许剪应力 []τ=120MPa 。 1、计算最大弯矩及剪力 最大弯距（图1所示情况下）： 图3 贝雷架便桥计算书 20010-4 目录 第1章设计计算说明 (1) 1.1 设计依据 (1) 1.2 工程概况 (1) 1.3.1 主要技术参数 (1) 1.3.2 便桥结构 (3) 第2章便桥桥面系计算 (4) 2.1混凝土运输车作用下纵向分布梁计算 (4) 2.1.1计算简图 (4) 2.1.2.计算荷载 (4) 2.1.3. 结算结果 (5) 2.1.4 支点反力 (5) 2.2履带吊作用下纵向分布梁计算 (5) 2.2.1. 计算简图 (5) 2.2.2 计算荷载 (6) 2.2.3 计算结果 (6) 2.2.4. 支点反力 (6) 2.3分配横梁的计算 (7) 2.3.1.计算简图 (7) 2.3.2. 计算荷载 (7) 2.3.3. 计算结果 (7) 第3章贝雷架计算 (9) 3.1 混凝土运输车作用下贝雷架计算 (9) 3.1.1最不利荷载位置确定 (9) 3.1.2 最不利位置贝雷架计算模型 (11) 3.1.3 最不利荷载位置贝雷架计算结果 (11) 3.2 履带吊作用下贝雷架计算 (14) 3.1.1 最不利位置贝雷架计算模型 (14) 3.1.2 最不利荷载位置贝雷架计算结果 (15) 3.1.3 腹杆加强后最不利荷载位置贝雷架计算结果 (17) 第4章横梁及钢管桩计算 (21) 3.1.横梁计算 (21) 3.1.1 履带吊工作状态偏心15cm (21) 3.1.2 履带吊工作状态（无偏心） (22) 3.1.3 履带吊偏心60cm走行状态 (23) 3.1.4 履带吊走行状态（无偏心） (24) 3.1.5 混凝土运输车偏心130cm通过状态 (26) 3.1.6 混凝土运输车无偏心通过状态 (27) 3.2最不利荷载位置钢管桩计算结果 (28) 3.2.1 计算荷载 (28) 3.2.2 计算结果 (29) 峃口隧道钢栈桥计算书 1、工程概况 本施工便桥采用321型单层上承式贝雷桁架，栈桥0#桥台与老56省道相连，6#桥台位于峃口隧道起点位置，横跨泗溪。便桥孔跨布置为10m+5*15m，全长85米，桥面净宽6米，人行道宽度1.2m，纵向坡度+3%，桥面至河床面净高10米，至水面净空为8.5米（图1 为钢栈桥截面图）。钢栈桥桥面系主体结构由δ=10 mm 花纹钢板、I10 工字钢纵梁（间距0.3 m）、I20 工字钢横梁（长7.2m，间距0.75 m）组成。桥面板与工字钢采用手工电弧焊焊接连接，桥面系布置于贝雷桁梁之上，与贝雷桁梁之间用U 型螺栓固定。贝雷桁梁由贝雷片拼制而成，横向设置6片，间距0.9m,贝雷片之间采用角钢支撑花架连接成整体。 本桥基础为明挖基础，基础为7×2.6×1.2m的钢筋砼，扩大基础必须坐落于河床基岩上，且基础顶标高低于河床。基础上部墩身均采用φ630 mm（δ=8 mm）钢管，采用双排桩横桥向各布置2 根，钢管桩之间由平联、斜撑连接。钢管桩顶设双I32 工字钢分配梁。 本桥基础设计为明挖基础，基础采用C25钢筋砼，钢管桩位于砼基础上与预埋钢板焊接牢固，在此不做计算。 图1 钢栈桥截面图（单位：mm） 2、计算目标 本计算的计算目标为： 1）确定通行车辆荷载等级； 2）确定各构件计算模型以及边界约束条件； 3）验算各构件强度与刚度。 3、计算依据 本计算的计算依据如下： [1] 黄绍金, 刘陌生. 装配式公路钢桥多用途使用手册[M]. : 人民交通出版社,2001 [2] 《钢结构设计规范》（GB 50017-2003） [3] 《公路桥涵设计通用规范》（JTG D60-2004） [4] 《公路桥涵钢结构及木结构设计规范》（JTJ025-86） 4、计算理论及方法 本计算主要依据《装配式公路钢桥多用途使用手册》（黄绍金，刘陌生著.：人民交通出版社，2001.6）、《钢结构设计规范》（GB 50017-2003）、《公路桥涵设计通用规范》（JTG D60-2004）、《公路桥涵钢结构及木结构设计规范》（JTJ025-86）等规范中的相关规定，通过MIDAS/Civil 2012结构分析软件计算完成。 5、计算参数取值 5.1 设计荷载 5.1.1 恒载 本设计采用Midas Civil 建模分析，自重恒载由程序根据有限元模型设定的截面和尺寸自行计算施加。 5.1.2 活载 根据《公路桥涵设计通用规范JTG D60-2004》，汽车荷载按公路-Ⅰ级荷载 附件5 支架计算书 一、工程概况 永州湘江1#特大桥现浇（衡阳桥台至1#墩）设计采用贝雷梁现浇施工。梁体为单箱单室、等高度、变截面结构，箱梁顶宽12.2m，底宽5.68-5.74m，顶板厚度除梁端为64cm外均为34cm，腹板厚度48-108cm，厚度按折线变化，底板厚度30-70cm，梁高3.09m。 二、支架贝雷梁现浇方案 现浇梁采用钢管立柱与贝雷梁结合施工（如图1所示），贝雷梁采用3m×0.45m（3m×0.225m）贝雷片进行组合，基础采用条形基础支撑钢管桩形式，纵向跨距15m 、12m（考虑现场地形条件及纵向贝雷梁受力更合理因而采用不等跨，如图2所示）。贝雷梁横桥向设14工钢。 图1：支架横向布置图 图2：支架纵向布置图 三、材料参数 胶木板：18MPa ，61010E MPa ;油松、马尾松：12MPa (顺纹抗压、 抗弯) 3.14MPa (横纹抗剪) 6910E MPa ;C30混凝土：43.2510E MPa ; 双排单层贝雷梁： 1576.4M kN m ， 490.5Q kN ， 37157.1W cm ， 4500994.4J cm 。钢材弹模52.010E MPa ;H 型刚,截面模量W=3740000mm3, 惯性矩 Iy=561000000mm4.混凝土强度设计值（C30）=13.8Mpa 。 四、检算 （一）计算荷载 对每一组贝雷梁根据贝雷梁对应的梁体高度和宽度进行梁体荷载分布，分布时考虑纵向腹板的宽度变化。如图3、图4所示：（注：1、N1、N2、N3、N4荷载取值=混凝土截面高度*贝雷梁宽度*钢筋混凝土容重；2、N6荷载取值=混凝土截面高度*贝雷梁宽度*钢筋混凝土*容重=0.381*(3.062/2)*26=15.166; 3、N5=N6+2.823*0.45*26=15.166+3 3.029=48.195。4、从普通段到腹板加厚段N1、N2、N3、N4发生变化） 西咸新区沛东新城红光路沣河大桥工程 钢便桥设计计算书 中国水电建设集团路桥工程有限公司红光路沣河大桥项目部 二○一三年九月 目录 第一章概述 (1) 1.1编制依据 (1) 1.2工程概况 (1) 1.3工程地质 (1) 第二章钢便桥设计及施工方案 (2) 2.1钢便桥功能要求 (2) 2.2钢便桥设计参数 (2) 2.3钢便桥线路设计 (2) 2.4钢便桥结构型式 (3) 2.5钢便桥施工部署 (4) 2.6钢便桥施工工艺 (4) 附图4 (6) 第三章施工组织 (11) 3.1组织人员进场 (11) 3.2组织设备进场 (11) 3.3组织材料到场 (12) 3.4施工组织安排 (12) 3.5施工进度安排 (12) 第四章安全技术保证措施 (12) 4.1施工安全质量技术措施 (12) 第五章质量保证措施 (14) 第六章钢便桥运行、维护和检修 (15) 第一章概述 1.1编制依据 1、《西咸新区沣东新城红光路沣河大桥工程图纸》 2、《装配式公路钢桥多用途手册》（2001版） 3、《公路桥涵施工技术规范》（JTG/T F50-2011） 4、《钢结构设计规范》（GB 50017） 5、《桩基施工手册》（2007版） 1.2工程概况 西咸新区沣东新城红光路沣河桥全长917m,起点桩号为K0+896,终点桩号为K1+813.00，单幅桥面宽27m，中央分隔带1m，全桥宽度55m。桥梁工程包含咸阳端引桥、主桥及西安端主桥三部分，主桥跨越沣河，其上部结构为（55+5×100+55）变截面预应力连续箱梁，下部为矩形实心墩配钻孔灌注桩基础。 主桥9-12#桥墩位于沣河主河道，根据临建规划，在主桥上游侧搭设400m 的钢便桥，以解决汛期过水及施工期间左右岸的通行问题。 1.3工程地质 桥址处ZK11钻孔从上到下地质土层情况详见附表1。 附表1 桥位地质土层情况表（ZK11） 鉴江钢管桩栈桥及钢管桩平台受力计算书 2009年11月10日 钢管桩栈桥及钢管桩施工平台受力计算书 一、栈桥及钢管桩平添结构简介 栈桥及钢管桩平台结构见附图，栈桥与钢管桩平台的结构形式类似，均采用钢管桩基础，每排采用3根直径为529mm的三根钢管组成，2Ⅰ30工字钢嵌入钢管桩顶作为横梁，横梁上纵桥向布置两组150cm 高公路装配式贝雷桁架主梁，每组两片贝雷桁架采用45cm宽花架连接。贝雷桁架上横铺Ⅰ20b工字钢分布梁，分布梁间距为75cm，分布梁顶沿纵向铺设[16槽钢作为桥面板。栈桥横向宽6m，每个墩两侧的钢平台平面尺寸均为15×6m。 二、栈桥及钢管桩平台各主要部件的应力计算 1、贝雷桁架纵梁受力计算 根据下面对横向分布Ⅰ20b工字钢梁的受力计算可以得知，两组贝雷桁架中的外侧贝雷片总有一片承受上拔力，贝雷片的受力极不均匀，取受竖直向下的最大荷载计算，单片贝雷架承受的最大荷载为9008×2=18016Kg(重车有两个后轴)，按简支梁计算。 贝雷架的跨中弯矩最大值Mmax=18.0×12/4=54t.m，单片贝雷片容许弯矩为78.8 t.m，所以贝雷桁架纵梁的受力能满足需要。 单片贝雷片的抗剪能力为24.5t，通过下面对横向分布I20b工字钢的受力计算知其最大支座反力为9008Kg，两个重轴，此时贝雷片相当于在跨中作用9008×2=18016Kg的集中力，显然贝雷片的剪力等于9008Kg，小于24.5t，贝雷片抗剪能够满足要求。 2、钢管桩上横梁受力计算 横梁支撑在钢管桩上，其支点距离为250cm，按两跨连续梁计算，取其最不利荷载，其计算简图如下： 先计算P的值：(完整word版)贝雷架计算书
