第十章
钢的热处理工艺：通过加热、保温和冷却的方法改变钢的组织结果以获得工件所要求性能的一种热加工工艺
根据加热、冷却方式和获得的组织和性能的不同，钢的热处理工艺可分为：
普通热处理（退火、正火、淬火、回火）；表面热处理（表面淬火、化学热处理）；
形变热处理等
按照在零件整个生产工艺过程的位置和作用的不同，分为：预备和最终热处理 退火：将钢加热至临界点A c1以上或以下温度，保温以后随炉缓慢冷却以获得近于平衡状态组织的热处理工艺
退火目的：均匀钢的化学成分及组织，细化晶粒，调整硬度，消除内应力和加工硬化，改善钢的成形及切削加工性能
退火工艺种类：根据加热温度分，临界温度（A c1或A c3）以上退火（完全、不完
全、均匀、球化），临界温度以下退火（再结晶、应力）；根据冷
却方式分，等温和连续冷却
分类 特点 对象
完全退火 加热至Ac3以上20-30℃，使组织完全奥氏体化 共析钢
不完全退火 加热至Ac1~Ac3或Ac1~Ac cm，获得平衡组织 亚共析钢、过共析钢
球化退火 使钢中碳化物球化，获得粒状珠光体 共析钢、过共析钢、合金工具钢 均匀化退火 加热至固相线温度下，消除化学不均匀现象 钢锭、铸件、锻坯
去应力退火 加热到Ac1以下，消除残留内应力 铸件、锻件、焊接件、机械加工工件
冷变形后金属
再结晶退火 加热至再结晶温度以上，使变形晶粒重新转变为
均匀等轴晶粒，消除加工硬化和残留内应力
正火：将钢加热至Ac3（或Ac cm）以上适当温度，保温以后在空气中冷却得到珠光体类组织
正火的实质：完全奥氏体化+伪共析转变
正火的目的：作为预备热处理，为机械加工提供适宜硬度，细化晶粒、消除应力、消除魏氏组织和带状组织为最终热处理提供合适组织状态；作为最终热处理为某些受力较小、性能要求不高的碳素钢结构零件提供合适力学性能；
正火消除钢的网状碳化物，为球化退火作好组织准备
正火应用 对象
改善低碳钢的切削加工性能 w c＜0.25%的碳素钢和低合金钢
消除碳钢的热加工缺陷 中碳结构钢铸件、锻、轧件和焊接件
消除过共析钢的网状碳化物，便于球化退火 过共析钢
提高普通结构件的力学性能 受力小、性能要求不高的碳钢和合金钢构件 退火正火的选用
w c＜0.25% 正火代替退火 较快冷却速度防止低碳钢沿晶界析出游离三次渗
碳体，从而提高冲压件冷变形性能，正火可以提高
其硬度，改善其切削加工性能
0.25%＜w c＜0. 5% 正火代替退火 硬度偏高，尚能进行切削加工，正火成本低效率高 0.5%＜w c＜0.75% 完全退火 硬度过高，难以进行切削加工，采用退火降低硬度 w c＞0.75% 球化退火 球化退火作为预备热处理，如有网状二次渗碳体，
还应用正火先消除
由于正火比退火生产周期短，操作简便，工艺成本低。因此，在钢的使用性能和 工艺性能能满足的条件下，应尽可能用正火代替退火。
淬火能显著提高钢的强度和硬度，而配以回火又能消除淬火钢的残留应力
淬火：将钢加热至Ac3或A c1以上的一定温度，保温后以大于临界冷却速度的速度冷却得到马氏体（或下贝氏体）
淬火目的：使奥氏体化后的工件获得尽可能多的马氏体，然后配以不同温度的回火得到各种需要的性能
例如：淬火+低温回火，提高工具、轴承、渗碳零件或其他高强度耐磨件的硬度 和耐磨性；淬火+高温回火，得到强韧结合的优良综合力学性能；淬火+ 中温回火，提高弹簧钢的弹性极限
淬火工艺：必须将钢加热到临界点（Ac3或A c1）以上获得奥氏体组织，其后的 冷却速度必须大于临界淬火冷却速度（v c）,以得到全部马氏体（含残留奥氏体）淬火内应力：主要有热应力和组织应力
淬火应力超过材料屈服强度，产生塑性变形；淬火应力超过材料抗拉强度，开裂 热应力：工件加热或冷却时由于内外温差导致热胀冷缩不一致而产生的内应力 由热应力引起的残留应力，表面受压应力，心部受拉应力
组织应力：工件冷却过程中，由于内外温差造成组织转变不同时，引起内外比体积的不同变化而产生的内应力
钢中各组织的比体积：奥氏体＜珠光体＜贝氏体＜马氏体
由组织应力引起的残留应力，表面受拉应力，心部受压应力
淬火加热温度选择原则：以得到均匀细小的奥氏体晶粒为原则，以便淬火后得到
细小的马氏体组织
淬火温度确定：主要根据钢的临界点确定
亚共析钢加热至Ac3+30~50℃，共析钢和过共析钢加热至Ac1+30~50℃
淬火介质：钢从奥氏体状态冷却至M s以下所用的冷却介质
理想淬火介质：650℃以上缓慢冷却，降低淬火热应力；650~400℃快速冷却，通过奥氏体最不稳定区域，避免发生珠光体或贝氏体转变；400℃
以下，缓慢冷却，减少马氏体转变产生的组织应力
淬火方法：单液淬火法、双液淬火法、分级淬火法、等温淬火
单液淬火法：将加热至奥氏体状态的工件放入某种淬火介质中，连续冷却至介质温度的方法；适用于小尺寸且形状简单的工件
双液淬火法：将加热至奥氏体状态的工件先在冷却能力较强的淬火介质中冷却至接近M s点温度时，再立即转入冷却能力较弱的淬火介质中冷却，
直至完成马氏体转变（水+油；水+空气）
分级淬火法：将奥氏体状态工件先淬入温度略高于钢的M s点的盐浴或碱浴炉中保温，当工件内外温度均匀后，再从浴炉中取出空冷至室温，完成
马氏体转变；适用与尺寸小的工件
等温淬火：将奥氏体化工件淬入M s点以上某温度盐浴中，等温保温足够长时间，使其转变为下贝氏体组织，然后取出在空气中冷却；适用形状复杂、
小尺寸工件
一定尺寸和化学成分钢件在某种介质中淬火能否得到全部马氏体取决于淬透性
淬透性：奥氏体化后的钢在淬火时获得马氏体的能力，其大小以钢在一定条件下淬火获得而得淬透层深度和硬度分布来表示
（反映钢的过冷奥氏体稳定性，与钢的临界冷却速度有关）
淬硬性：表示钢淬火时的硬化能力，用淬成马氏体可能得到的最高硬度表示 （取决于马氏体中的含碳量）
淬透性的测定方法：末端淬火法
回火：将淬火钢在A1以下温度加热，使其转变为稳定的回火组织，并以适当方 式冷却到室温的工艺过程
回火目的：减少或消除淬火应力，保证相应的组织转变，提高钢的韧性和塑性，获得硬度、强度、塑性和韧性的适当配合，以满足工件性能要求
决定回火后组织和性能的最重要的因素是回火温度
低温回火 中温回火 高温回火
150~250℃ 350~500℃ 500~650℃
回火马氏体 回火托氏体 回火索氏体
刀具、量具、滚动轴承 弹簧零件、热锻模具 中碳结构钢、低合金结构钢 调质处理：习惯上将淬火和随后的高温回火相结合的热处理工艺称为调质处理 回火转变程度：生产上常用硬度来衡量钢的回火转变程度
淬火工件的过热和过烧：
淬火加热时，由于温度过高或时间过长造成的奥氏体晶粒粗大的缺陷叫过热 （轻微过热延长回火时间补救，严重的需进行一次细化晶粒退火再重新淬火） 淬火加热温度太高，使奥氏体晶界出现局部熔化或者发生氧化的现象叫过烧 （过烧无法补救）
淬火加热时的氧化和脱碳：
钢件在加热时，钢中碳与气氛中的O2、H2O、CO2及H2等发生化学反应，形成的含碳气体逸出钢外，使钢件表面含碳量降低的现象称为脱碳
（防止脱碳和氧化的根本办法是真空加热或可控气氛加热）
形变热处理：将塑性变形和热处理有机结合在一起的一种复合工艺
（提高钢的强韧性重要手段之一）
高温形变热处理：将钢加热至Ac3以上，在稳定奥氏体温度范围内进行变形，然后立即淬火，使之发生马氏体转变并回火以获得需要的性能
（形变温度和行变量显著影响高温形变热处理的强化效果） 低温形变热处理：将钢加热至奥氏体状态，迅速冷却至Ac1以下、M s以上过冷奥氏体亚稳温度范围进行大量塑性变形，然后立即淬火并回火
至所需的性能；（强化原因是亚晶细化，位错密度大大提高，
强化了马氏体；奥氏体晶粒细化，进而细化了马氏体片）
表面淬火：将工件快速加热到淬火温度，然后迅速冷却，仅使表面层获得淬火组 织的热处理方法（表硬心韧）
感应加热表面淬火：利用电磁感应原理，在工件表面产生密度很高的感应电流，并使之迅速加热至奥氏体状态，随后快速冷却获得马氏体组织的淬火方法 集肤效应/表面效应：涡流在被加热工件中的分布由表面至心部呈指数衰减，涡
流主要分布在工件表面，而工件内部几乎没有电流的现象 感应加热表面淬火分类 常用电流频率 获得硬化层深度 适用
高频 80~1000kHz 0.5~2mm 中小模数齿轮和小轴
中频 2000~8000Hz 3~6mm 要求淬硬层较深的零件
工频 50Hz 10~15mm 大直径钢材的穿透加热
感应加热表面淬火的特点
1.由于集肤效应，工件表面在极短时间达到Ac3以上很高温度，而工件心部仍处 于相变点之下（中碳钢高频淬火由外到里，马→马+铁+索→铁+珠/回火索）
2.加热升温速度快，保温时间极短
3.工件表层强度高，马氏体转变，体积膨胀，表层产生很大残留压应力，可以显著提高其疲劳强度并降低缺口敏感性
4.工件耐磨性比普通淬火高
5.冲击韧度与淬硬层深度和心部原始组织有关，深度相同，调质态比正火态高；原始组织相同，深度增加，冲击韧度降低
6.一般没有氧化和脱碳问题（加热速度快，无保温时间），变形小（内部未加热）
7.生产率高，易于控制
化学热处理：将金属工件放入含某种活性原子的化学介质中，加热使介质中原子扩散到工件一定深度表层，改变其化学成分和组织，获得与心部不同的性能 （与表层淬火相比，不仅有组织变化，还有成分变化）
化学热处理过程：分解→吸附→扩撒，三个基本过程
分解：在一定温度下从渗剂中分解出含有被渗元素“活性原子”的过程（[C]/[N]）吸附：分解出的高能状态活性原子，冲入铁晶格表面原子引力场范围内，被铁表面晶格捕获并溶解的过程（吸附能力与钢件表面活性有关）
扩散：钢件表面吸收并溶解被渗原子后，由于造成表面和心部浓度差而发生被渗元素原子由高浓度表面向内部定向迁移的现象
渗碳：将低碳钢件放入渗碳介质中，900~950℃加热保温，使活性碳原子渗入钢件表面并获得高碳渗层的方法（固体渗碳、气体渗碳、离子渗碳）
渗碳获得组织（由外到里）：珠光体+二次渗碳体的过共析组织→共析和亚共析组 织的过渡区→原始组织，渗碳层深度按（过共析层+共析层+1/2过渡区）计
渗碳件经淬火并低温回火后的组织：
表层组织：高碳细针状回火马氏体组织加细粒状渗碳体及少量残留奥氏体 心部组织：低碳钢淬透性差（铁素体+珠光体）
低合金钢淬透性好（低碳回火马氏体+少量铁素体）
渗氮/氮化：向钢件表面渗入氮元素，形成富氮硬化层的化学热处理 （和渗碳相比，有更高的表面硬度和耐磨性）
碳氮共渗/氰化：向钢件表层同时渗入碳和氮的过程
渗硼：用活性硼原子渗入钢件表层并形成铁的硼化物的化学热处理工艺
《金属学与热处理》复习题 绪论 基本概念： 1.工艺性能:金属材料适应实际加工工艺的能力。（分类） 2.使用性能：金属材料在使用时抵抗外界作用的能力。（分类） 3.组织：用肉眼，或不同放大倍数的放大镜和显微镜所观察到的金属材料内部的情景。 宏观组织：用肉眼或用放大几十倍的放大镜所观察到的组织。 （金属内部的各种宏观缺陷） 显微组织：用100-2000倍的显微镜所观察到的组织。 （各个组成相的种类、形状、尺寸、相对数量和分布，是决定性能的主要因素）4：结构：晶体中原子的排列方式。 第一章 基本概念： 1.金属：具有正的电阻温度系数的物质，其电阻随温度升高而增加。 2.金属键；金属正离子和自由电子之间相互作用而形成的键。 3.晶体：原子（离子）按一定规律周期性地重复排列的物质。 4.晶体特性：(原子)规则排列；确定的熔点；各向异性；规则几何外形。 5.晶胞：组成晶格的最基本的几何单元。 6.配位数:晶格中任一原子周围与其最近邻且等距的原子数目。
7.晶面族：原子排列相同但空间位向不同的所有晶面称为晶面族。 8.晶向族：原子排列相同但空间位向不同的所有晶向称为晶向族。 9.多晶型性：当外部条件（如温度和压强）改变时，有些金属会由一种晶体结构向另一种晶体结构转变。又称为同素异构转变。 10.晶体缺陷：实际晶体中原子排列偏离理想结构的现象。 11.空位：晶格结点上的原子由于热振动脱离了结点位置，在原来的位置上形成的空结点。 12.位错：晶体中有一列或若干列原子发生了有规则的错排现象，使长度达几百至几万个原子间距、宽约几个原子间距范围内的原子离开其平衡位置，发生了有规律的错动。 13.柏氏矢量：在实际晶体中沿逆时针方向环绕位错线作一个闭合回路。在完整晶体中以同样的方向和步数作相同的回路，由回路的终点向起点引一矢量，该矢量即为这条位错线的柏氏矢量。 14.晶粒：晶体中存在的内部晶格位向完全一致，而相互之间位向不相同的小晶体。 15.各向异性：由于晶体中不同晶面和晶向上的原子密度不同，因而晶体在不同方向上的性能有所差异。 16.伪各向同性：由于多晶体中各个晶粒的位向不同，所以不表示出单晶体的各向异性。 17.小角度晶界：相邻晶粒位向差小于10o的晶界。 18.大角度晶界：相邻晶粒位向差小于10o的晶界。 基础知识： 1.三种典型金属结构的晶体学特点。（点阵常数，原子半径，晶胞内原子数，配位数，致密度，间隙种类及大小）

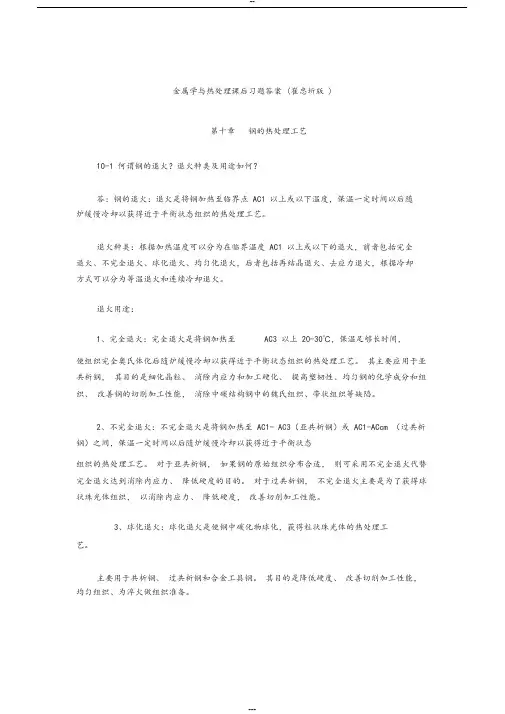

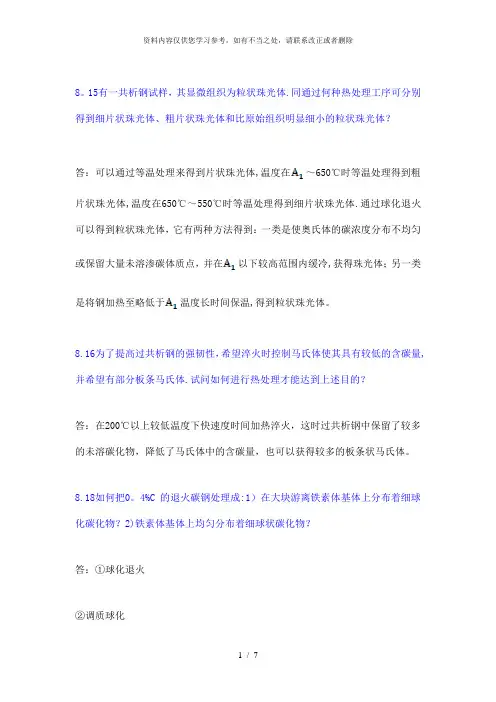

第十章钢的热处理工艺 10-1 何谓钢的退火？退火种类及用途如何？ 答： 钢的退火：退火是将钢加热至临界点AC1以上或以下温度，保温一定时间以后随炉缓慢冷却以获得近于平衡状态组织的热处理工艺。 退火种类：根据加热温度可以分为在临界温度AC1以上或以下的退火，前者包括完全退火、不完全退火、球化退火、均匀化退火，后者包括再结晶退火、去应力退火，根据冷却方式可以分为等温退火和连续冷却退火。 退火用途： 1、完全退火：完全退火是将钢加热至AC3以上20-30℃，保温足够长时间，使 组织完全奥氏体化后随炉缓慢冷却以获得近于平衡状态组织的热处理工艺。 其主要应用于亚共析钢，其目的是细化晶粒、消除应力和加工硬化、提高塑韧性、均匀钢的化学成分和组织、改善钢的切削加工性能，消除中碳结构钢中的魏氏组织、带状组织等缺陷。 2、不完全退火：不完全退火是将钢加热至AC1- AC3（亚共析钢）或AC1-ACcm （过共析钢）之间，保温一定时间以后随炉缓慢冷却以获得近于平衡状态组织的热处理工艺。对于亚共析钢，如果钢的原始组织分布合适，则可采用不完全退火代替完全退火达到消除应力、降低硬度的目的。对于过共析钢，不完全退火主要是为了获得球状珠光体组织，以消除应力、降低硬度，改善切削加工性能。 3、球化退火：球化退火是使钢中碳化物球化，获得粒状珠光体的热处理工艺。 主要用于共析钢、过共析钢和合金工具钢。其目的是降低硬度、改善切削加工性能，均匀组织、为淬火做组织准备。 4、均匀化退火：又称扩散退火，它是将钢锭、铸件或锻轧坯加热至略低于固相 线的温度下长时间保温，然后缓慢冷却至室温的热处理工艺。其目的是消除铸锭或铸件在凝固过程中产生的枝晶偏析及区域偏析，使成分和组织均匀化。 5、再结晶退火：将冷变形后的金属加热到再结晶温度以上保持适当时间，然后 缓慢冷却至室温的热处理工艺。其目的是使变形晶粒重新转变为均匀等轴晶粒，同时消除加工硬化和残留应力，使钢的组织和性能恢复到冷变形前的状态。 6、去应力退火：在冷变形金属加热到再结晶温度以下某一温度，保温一段时间 然后缓慢冷却至室温的热处理工艺。其主要目的是消除铸件、锻轧件、焊接件及机械加工工件中的残留应力（主要是第一类应力），以提高尺寸稳定性，减小工件变形和开裂的倾向。 10-2 何谓钢的正火？目的如何？有何应用？ 答： 钢的正火：正火是将钢加热到AC3或Accm以上适当温度，保温适当时间进行完全奥氏体化以后，以较快速度（空冷、风冷或喷雾）冷却，得到珠光体类组织的热处理工艺。正火过程的实质是完全奥氏体化加伪共析转变。 目的：细化晶粒、均匀成分和组织、消除应力、调整硬度、消除魏氏组织、带状组织、网状碳化物等缺陷，为最终热处理提供合适的组织状态。
14、何谓组元？何谓相？何谓固溶体？固溶体的晶体结构有何特点？何谓置换固溶体？影响其固溶度的因素有哪些？ 答: 组元：组成合金最基本的、独立的物质。 相：合金中结构相同、成分和性能均一并以界面相互分开的组成部分。 固溶体：合金组元之间以不同的比例相互混合形成的晶体结构与某一组元相同的固相。 固溶体的晶体结构特点：固溶体仍保持着溶剂的晶格类型，但结构发生了变化，主要包括以下几个方面：1)有晶格畸变，2)有偏聚与有序，3)当低于某一温度时，可使具有短程有序的固溶体的溶质和溶剂原子在整个晶体中都按—定的顺序排列起来，转变为长程有序，形成有序固溶体。 置换固溶体：溶质原子位于溶剂晶格的某些结点位置所形成的固溶体。 影响置换固溶体固溶度的因素：原子尺寸，电负性，电子浓度，晶体结构 何谓柏氏矢量？ 答：柏氏矢量：不但可以表示位错的性质，而且可以表示晶格畸变的大小和方向，从而使人们在研究位错时能够摆脱位错区域内原子排列具体细节的约束 1、名词解释： 过冷现象：结晶时，实际结晶温度低于理论结晶温度的现象。在一定压力下,当液体的 温度已低于该压力下液体的凝固点,而液体仍不凝固的现象叫液体的过冷现象 结构起伏液态金属中近程有序的原子集团处于瞬间出现、瞬间消失、此起彼伏、变化不定 的状态之中，仿佛在液态金属中不断涌现出一些极微小的固态结构一样。这种不断变化的近 程有序原子集团成为结构起伏。 能量起伏液态金属中处于热运动的原子能量有高有低，同一原子的能量也在随时间不停地 变化，时高时低的现象。 2、根据结晶的热力学条件解释。为什么金属结晶时一定要有过冷度？冷却速度与过冷度有什么关系？ 答：由热力学第二定律知道，在等温等压条件下，一切自发过程都朝着使系统自由能降低的方向进行。液态金属要结晶，其结晶温度一定要低于理论结晶温度Tm，此时的固态金属自由能低于液态金属的自由能，两相自由能之差构成了金属结晶的驱动力。要获得结晶过程所必须的驱动力，一定要使实际结晶温度低于理论结晶温度，这样才能满足结晶的热力学条件。过冷度越大，液、固两相自由能的差值越大，即相变驱动力越大，结晶速度越快，所以金属结晶必须有过冷度。冷却速度越大，过冷度越大；反之，冷却速度越小，则过冷度越小. 12、常温下晶粒大小对金属性能有何影响？根据凝固理论，试述细化晶粒的方法有哪些？答：金属的晶粒越细小，强度和硬度则越高，同时塑性韧性也越好。 细化晶粒的方法： 1）控制过冷度，在一般金属结晶时的过冷度范围内，过冷度越大，晶粒越细小；2）变质处理，在浇注前往液态金属中加入形核剂，促进形成大量的非均匀晶核来细化晶粒；3）振动、搅动，对即将凝固的金属进行振动或搅动，一方面是依靠从外面输入能量促使晶核提前形成，另一方面是使成长中的枝晶破碎，使晶核数目增加. 3、何谓枝晶偏析？是如何形成的？影响因素有哪些？对金属性能有何影响,如何消除？ 2）答：枝晶偏析：在一个晶粒内部化学成分不均匀的现象称为晶内偏析，由于固溶体晶体通常是树枝状，枝干，枝间的化学成分不同，所以之为枝晶偏析。形成原因：固溶体合金平衡结晶的结果，使前后从液相中结晶出的固相成分不同，再加上冷却较快，不能使成分扩散均匀，结果就使每个晶粒内部的化学成分很不均匀，先结晶的含高熔点组元多，后结晶的含低熔点组元多，再结晶内部存在浓
第一章金属及合金的晶体结构 一、名词解释: 1 ?晶体：原子（分子、离子或原子集团）在三维空间做有规则的周期性重复排列的物质。 2?非晶体：指原子呈不规则排列的固态物质。 3 ?晶格：一个能反映原子排列规律的空间格架。 4?晶胞：构成晶格的最基本单元。 5. 单晶体：只有一个晶粒组成的晶体。 6?多晶体：由许多取向不同，形状和大小甚至成分不同的单晶体（晶粒）通过晶界结合在一起的聚合体。 7?晶界：晶粒和晶粒之间的界面。 8. 合金：是以一种金属为基础，加入其他金属或非金属，经过熔合而获得的具有金属特性的材料。 9. 组元：组成合金最基本的、独立的物质称为组元。 10. 相：金属中具有同一化学成分、同一晶格形式并以界面分开的各个均匀组成部分称为相。 11. 组织：用肉眼观察到或借助于放大镜、显微镜观察到的相的形态及分布的图象统称为组织。 12. 固溶体：合金组元通过溶解形成成分和性能均匀的、结构上与组元之一相同的固相 、填空题: 1 .晶体与非晶体的根本区别在于原子（分子、离子或原子集团）是否在三维空间做有规则的周期性重复排列。 2?常见金属的晶体结构有体心立方晶格、面心立方晶格、密排六方晶格三种。 3?实际金属的晶体缺陷有点缺陷、线缺陷、面缺陷、体缺陷。 4?根据溶质原子在溶剂晶格中占据的位置不同，固溶体可分为置换固溶体和间隙固溶体两种。 5?置换固溶体按照溶解度不同，又分为无限固溶体和有限固溶体。 6 ?合金相的种类繁多，根据相的晶体结构特点可将其分为固溶体和金属化合物两种。 7. 同非金属相比，金属的主要特征是良好的导电性、导热性，良好的塑性，不透明，有光—泽，正的电阻温度系数。 8. 金属晶体中最主要的面缺陷是晶界和亚晶界。 9. 位错两种基本类型是刃型位错和螺型位错，多余半原子面是刃型位错所特有的 10. 在立方晶系中，｛120｝晶面族包括(120)、(120)、(102)、(102)、(210)、(210)> (201)、
金属学与热处理总结 一、金属的晶体结构 重点内容：面心立方、体心立方金属晶体结构的配位数、致密度、原子半径，八面体、四面体间隙个数；晶向指数、晶面指数的标定；柏氏矢量具的特性、晶界具的特性。 基本内容：密排六方金属晶体结构的配位数、致密度、原子半径，密排面上原子的堆垛顺序、晶胞、晶格、金属键的概念。晶体的特征、晶体中的空间点阵。 晶格类型晶胞中的原子 数原子半 径 配位 数 致密度 体心立方 2 a 4 38 68% 面心立方 4 a 4 212 74% 密排六方 6 a 2 112 74% 晶格类型fcc(A1) bcc(A2) hcp(A3) 间隙类型正四面 体 正八面 体 四面体扁八面体四面体 正八面 体 间隙个数8 4 12 6 12 6 原子半径 r A a 4 2a 4 3 2 a 间隙半径 r B () 4 2 3a -()42 2 a -()43 5a -()43 2a -()42 6a -()21 2a - 晶胞：在晶格中选取一个能够完全反映晶格特征的最小的几何单元，用来分析原子排列的规律性，这个最小的几何单元称为晶胞。 金属键：失去外层价电子的正离子与弥漫其间的自由电子的静电作用而结合起来，这种结合方式称为金属键。 位错：晶体中原子的排列在一定范围内发生有规律错动的一种特殊结构组态。 位错的柏氏矢量具有的一些特性： ①用位错的柏氏矢量可以判断位错的类型；②柏氏矢量的守恒性，即柏氏矢量与回路起点及回路途径无关；③位错的柏氏矢量个部分均相同。 刃型位错的柏氏矢量与位错线垂直；螺型平行；混合型呈任意角度。 晶界具有的一些特性： ①晶界的能量较高，具有自发长大和使界面平直化，以减少晶界总面积的趋势；②原子在晶界上的扩散速度高于晶内，熔点较低；③相变时新相优先在晶界出形核；④晶界处易于发生杂质或溶质原子的富集或偏聚；⑤晶界易于腐蚀和氧化；⑥常温下晶界可以阻止位错的运动，提高材料的强度。 二、纯金属的结晶

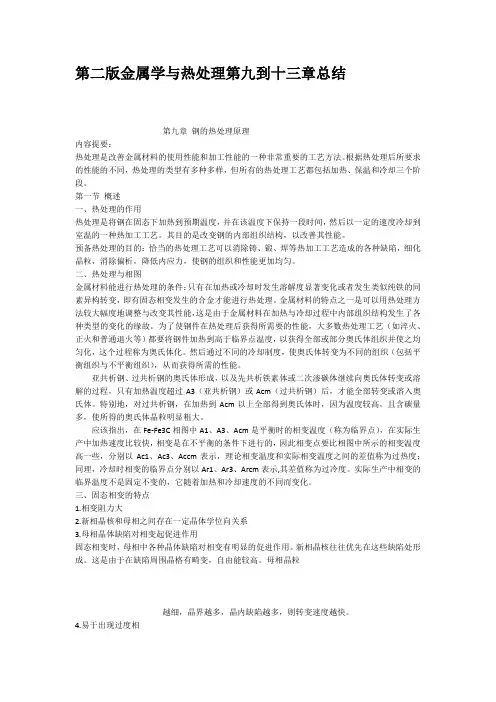

1、热处理的定义：根据钢件的热处理目的,把钢加热到预定的温度，在此温度下保持一定的时间，然后以预定的速度冷却下来的一种综合工艺。钢的热处理是通过加热、保温和冷却的方法，来改变钢内部组织结构，从而改善其性能的一种工艺。凡是材料体系（金属、无机材料）中有相变发生，总可以采用热处理的方法，来改变组织与性能。 2、Ac1、Ac 3、Accm的意义：对于一个具体钢成分来说，A1、A3、Acm是一个点，而且是无限缓慢加热或冷却时的平衡临界温度。加热时的实际临界温度加注脚字母“C”，用Ac1、Ac3、Accm表示；冷却时的实际临界温度加注脚字母“r”，用Ar1、Ar3、Arcm表示。 3、什么是奥氏体化？奥氏体化的四个过程？是什么类型的相恋？将钢加热到AC1点或AC3点以上，使体心立方的α-Fe铁结构转变为面心立方结构的γ-Fe，这个过程就是奥氏体化过程。从铁碳相图可知，任何成分碳钢加热到Ac1以上，珠光体就向奥氏体转变；加热到Ac3或Accm以上，将全部变为奥氏体。这种加热转变称奥氏体化。共析钢的奥氏体化过程包括以下四个过程：形核；长大；残余渗碳体溶解；奥氏体成分均匀化。加热时奥氏体化程度会直接影响冷却转变过程，以及转变产物的组成和性能。是扩散型相变。 4、碳钢与合金钢的奥氏体化有什么区别？为什么？在同一奥氏体化温度下，合金元素在奥氏体中扩散系数只有碳的扩散系数的千分之几到万分之几，可见合金钢的奥氏体均匀化时间远比碳钢长得多。在制定合金钢的热处理工艺规范时，应比碳钢的加热温度高些，保温时间长些，促使合金元素尽可能均匀化。 5奥氏体晶粒的三个概念（初始晶粒、实际晶粒和本质晶粒）？奥氏体的初始晶粒：指加热时奥氏体转变过程刚刚结束时的奥氏体晶粒，这时的晶粒大小就是初始晶粒度。奥氏体实际晶粒：指在热处理时某一具体加热条件下最终所得的奥氏体晶粒，其大小就是奥氏体的实际晶粒度。奥氏体的本质晶粒：指各种钢的奥氏体晶粒的长大趋势。晶粒容易长大的称为本质粗晶粒钢；晶粒不容易长大的称为本质细晶粒钢； 6为什么要研究奥氏体晶粒大小？奥氏体晶粒大小会显著影响冷却转变产物的组织和性能。 7、工厂中对奥氏体晶粒大小的表征方法是什么？本质晶粒度的测试方法？统一采用与标准金相图片比较，来确定晶粒度的级别。生产中为了便于确定钢的本质晶粒度，只需测出930度左右的实际晶粒度，就可以判断。 8过冷奥氏体：奥氏体冷至临界温度以下，牌热力学不稳定状态，称为过冷奥氏体。 9、钢的共析转变？珠光体组织的三种类型？钢的共析转变：钢奥氏体化后，过冷到A1至“鼻尖”之间区域等温停留时，将发生共析转变，形成珠光体组织，其反应如下：γ→P(α+Fe3C)结构：FCC、BCC、正交；含碳：0.77%、0.0218%、6.69%珠光体的三种类型：珠光体，索氏体，屈氏体。 10、什么叫钢的C曲线？如何测定？影响C曲线的因素？过冷奥氏体等温转变曲线，也称TTT曲线。因曲线形状象英文字母“C”，故常称C曲线。在过冷奥氏体的转变过程中有组织（相变）转变和性能变化，因此可用金相法、硬度法、膨胀法或磁性法等来测定过冷奥氏体的等温转变过程，其中金相法是最基本的。金相法测定过冷奥氏体等温转变图---C曲线（基本方法），以共析钢为例：①用共析钢制成多组圆片状试样(φ10×1.5)；②取一组试样加热奥氏体化；③迅速转入A1以下一定温度熔盐浴中等温；④各试样停留不同时间后分别淬入盐水中，使未分解的过冷奥氏体变为马氏体；⑤这样在金相显微镜下就可以观察到过冷奥氏体的等温分解过程。钢的成分和热处理条件都会引起C曲线形状和位置的变化1)含碳量的影响2)合金元素的影响3)奥氏体化温度和保温时间的影响 11、什么叫CCT曲线？如何测定？连接冷却曲线上相同性质的转变开始点和终了点，得到钢种的连续冷却转变图称为CCT曲线。与测定C曲线的方法相同，一般也都用膨胀法或金相-硬度法等来测定CCT(Continuous Cooling Transformation)图；在测定时，首先选定一组具有不同冷却速度的方法，然后将欲测试样加热奥氏体化，并以各种冷却速度进行冷却，同时测

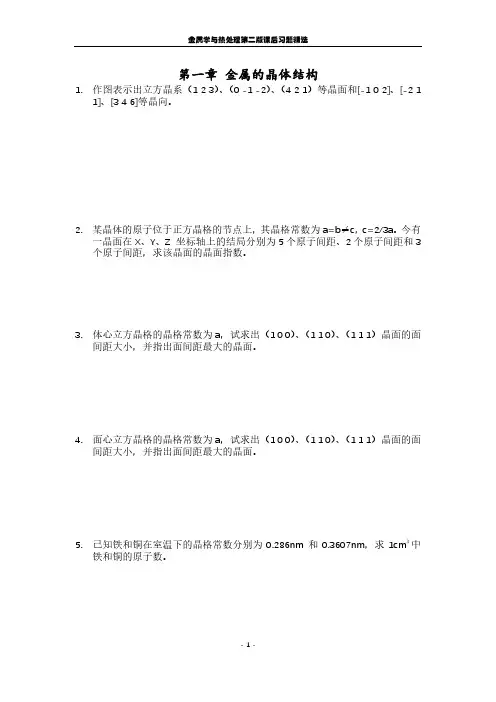

第一章习题 1作图表示出立方晶系(1 2 3)、(0 -1 -2)、(4 2 1)等晶面和［-1 0 2］ ［-2 1 1］、［3 4 6］等晶向 面心立方原子半径 R=Z2a/4贝卩a=4R/V2代入上式有 R=0.146X4R/ V 2=0.414R 10?已知铁和铜在室温下的晶格常数分别为 0.286nm 和0.3607nm,求 1cm3中铁和铜的原子数。 解：室温下Fe 为体心立方晶体结构，一个晶胞中含 2个Fe 原子， Cu 为面心立方晶体结构， 一个晶胞中含有4个Cu 原子 1cm3=1021 nm3 解：面心立方八面体间隙半径 r=a/2-V 2a/4=0.146a
令1cm3中含Fe的原子数为N Fe,含Cu的原子数为N Cu，室温下一个Fe的晶胞题解为V F e, 一个Cu晶胞的体积为V皿贝S N Fe=1021/V Fe=1021/(0.286)3=3.5x1018 N cu=1021/V cu=1021/(0.3607)3=2.8X1018 11一个位错环能不能各个部分都是螺型位错或者刃型位错，试说明之。 解：不能，因为位错环上各点的位错运动方向是不一样的，而柏氏矢量的方向是确定的。 15?有一正方形位错线，其柏式矢量如图所示，试指出图中各段线的性能，并指出任性位错额外串排原子面所在的位置。 AD、BC段为刃型位错; DC、AB段为螺型位错 AD段额外半原子面垂直直面向里 BC段额外半原子面垂直直面向外 第二章习题 1?证明均匀形核时，形成临界晶粒的△ Gk与其体积V之间的关系
（1）为△ G k = V/2△ G v 证明：由均匀形核体系自由能的变化 可知，形成半径为r k的球状临界晶粒，自由度变化为W —斗咖。+忸9 （2）对（2）进行微分处理，有 4 * d（AG）川一§ 叼"J 金属学与热处理期末练习题（含答案） 1、金属的机械性能主要包括强度、硬度、塑性、韧性、疲劳强度等指标，其中衡量金属材料在静载荷下机械性能的指标有____强度_______、_____硬度______、_________塑性__。衡量金属材料在交变载荷和冲击载荷作用下的指标有_______韧性____和____疲劳强度_______。 2、常见的金属晶格类型有___面心立方晶格____ 、___体心立方晶格___ ____和__密棑六方晶格_ ________。 3、常用的回火方法有低温回火、_中温回火__________ 和____高温回火_______ 。 4、工程中常用的特殊性能钢有___不锈钢______、耐热钢_________和耐磨刚。 5、根据铝合金成分和工艺特点，可将铝合金分为__变形铝合金_________和铸造铝合金两大类。 6、按冶炼浇注时脱氧剂与脱氧程度分，碳钢分为_镇静钢________、半镇静钢_________、特殊镇静钢_________和__沸腾钢_______。 7、铸铁中_________碳以石墨形式析出___________________的过程称为石墨化，影响石墨化的主要因素有_化学成分__________ 和冷却速度。 8、分别填写下列铁碳合金组织符号： 奥氏体A、铁素体F、渗碳体fe3c 、 珠光体P 、高温莱氏体ld 、低温莱氏体ld’。 9、含碳量小于%的钢为低碳钢，含碳量为的钢为中碳钢，含碳量大于% 的钢为高碳钢。 10、三大固体工程材料是指高分子材料、复合材料和陶瓷材料。 二、选择题（每小题1分，共15分） （ b ）1、拉伸试验时，试样拉断前能承受的最大拉应力称为材料的（）。 A 屈服点 B 抗拉强度 C 弹性极限 D 刚度 （b）2、金属的（）越好，其锻造性能就越好。 A 硬度 B 塑性 C 弹性 D 强度 （ c ）3、根据金属铝的密度，它属于（）。 A 贵金属 B 重金属 C 轻金属 D 稀有金属 （ d ）4、位错是一种（）。 第一章习题 1.作图表示出立方晶系（1 2 3）、（0 -1 -2）、（4 2 1）等晶面和[-1 0 2]、[-2 1 1]、[3 4 6] 等晶向 3.某晶体的原子位于正方晶格的节点上，其晶格常数a=b≠c，c=2/3a。今有一晶面在X、Y、Z坐标轴上的截距分别是5个原子间距，2个原子间距和3个原子间距，求该晶面的晶面参数。 解：设X方向的截距为5a，Y方向的截距为2a，则Z方向截距为3c=3X2a/3=2a，取截距的倒数，分别为1/5a，1/2a，1/2a 化为最小简单整数分别为2,5,5 故该晶面的晶面指数为（2 5 5） 4.体心立方晶格的晶格常数为a，试求出（1 0 0）、（1 1 0）、（1 1 1）晶面的晶面间距，并指出面间距最大的晶面 解：（1 0 0）面间距为a/2，（1 1 0）面间距为√2a/2，（1 1 1）面间距为√3a/3 三个晶面晶面中面间距最大的晶面为（1 1 0） 7.证明理想密排六方晶胞中的轴比c/a=1.633 证明：理想密排六方晶格配位数为12，即晶胞上底面中心原子与其下面的3个位于晶胞内的原子相切，成正四面体，如图所示 则OD=c/2，AB=BC=CA=CD=a 因△ABC是等边三角形，所以有OC=2/3CE 由于(BC)2=(CE)2+(BE)2 则 有(CD)2=(OC)2+(1/2c)2，即 因此c/a=√8/3=1.633 8.试证明面心立方晶格的八面体间隙半径为r=0.414R 解：面心立方八面体间隙半径r=a/2-√2a/4=0.146a 面心立方原子半径R=√2a/4，则a=4R/√2，代入上式有 R=0.146X4R/√2=0.414R 9.a）设有一刚球模型，球的直径不变，当由面心立方晶格转变为体心立方晶格时，试计算其体积膨胀。b）经X射线测定，在912℃时γ-Fe的晶格常数为0.3633nm，α-Fe的晶格常数为0.2892nm，当由γ-Fe转化为α-Fe时，求其体积膨胀，并与a）比较，说明其差别的原因。 解：a）令面心立方晶格与体心立方晶格的体积及晶格常数分别为V面、V 踢与a面、a体，钢球的半径为r，由晶体结构可知， 对于面心晶胞有4r=√2a面，a面=2√2/2r，V面=（a面）3=（2√2r）3 对于体心晶胞有4r=√3a体，a体=4√3/3r，V体=（a体）3=（4√3/3r）3 则由面心立方晶胞转变为体心立方晶胞的体积膨胀△V为 △V=2×V体-V面=2.01r3 B）按照晶格常数计算实际转变体积膨胀△V 实 ，有 △V 实=2△V 体 -V面=2x(0.2892)3-(0.3633)3=0.000425nm3 实际体积膨胀小于理论体积膨胀的原因在于由γ-Fe转化为α-Fe时,Fe原子的半径发生了变化，原子半径减小了。 10.已知铁和铜在室温下的晶格常数分别为0.286nm和0.3607nm，求1cm3中铁和铜的原子数。 解：室温下Fe为体心立方晶体结构，一个晶胞中含2个Fe原子，Cu为面心立方晶体结构，一个晶胞中含有4个Cu原子 1cm3=1021nm3 令1cm3中含Fe的原子数为N Fe，含Cu的原子数为N Cu，室温下一个Fe 的晶胞题解为V Fe，一个Cu晶胞的体积为V Cu，则 N Fe=1021/V Fe=1021/(0.286)3=3.5x1018 N Cu=1021/V Cu=1021/(0.3607)3=2.8X1018 11.一个位错环能不能各个部分都是螺型位错或者刃型位错，试说明之。 解：不能，看混合型位错 13.试计算{110}晶面的原子密度和[111]晶向原子密度。 解：以体心立方{110}晶面为例 {110}晶面的面积S=a x √2a {110}晶面上计算面积S内的原子数N=2 则{110}晶面的原子密度为ρ=N/S= √2a-2 [111]晶向的原子密度ρ=2/√3a 第一章 1?作图表示出立方晶系（1 2 3）、（0 -1-2）、（4 2 1）等晶面和［-1 0 2］、 今有一晶面在X、Y、Z坐标轴上的截距分别是5个原子间距，2个原子间距和3个原子间距，求该晶面的晶面参数。 解：设X方向的截距为5a, Y方向的截距为2a,则Z方向截距为3c=3X2a/3=2a,取截距的倒数，分别为 1/5a，1/2a, 1/2a 化为最小简单整数分别为2,5,5 故该晶面的晶面指数为（2 5 5） 4体心立方晶格的晶格常数为a，试求出（1 0 0）、（1 1 0）、（1 1 1） 晶面的晶面间距，并指出面间距最大的晶面 3?某晶体的原子位于正方晶格的节点上，其晶格常数 解：（1 0 0）面间距为a/2, （1 1 0）面间距为"2a/2, （1 1 1）面间距为"3a/3 三个晶面晶面中面间距最大的晶面为（1 1 0） 7证明理想密排六方晶胞中的轴比c/a=1.633 证明：理想密排六方晶格配位数为12,即晶胞上底面中心原子 与其下面的3个位于晶胞内的原子相切，成正四面体，如图所示 贝卩OD=c/2，AB=BC=CA=CD=a 因厶ABC是等边三角形，所以有OC=2/3CE 由于(BC)2=(CE)2+(BE)2 有(CD)2=(OC)2+(1/2C)2，即 I /T J (CU)(c)2- ' 3 2 因此c/a=V8/3=1.633 8?试证明面心立方晶格的八面体间隙半径为r=0.414R 解：面心立方八面体间隙半径r=a/2-v2a/4=0.146a 面心立方原子半径R二辺a/4，贝卩a=4R/\2，代入上式有 R=0.146X4R/ V2=0.414R 9. a ）设有一刚球模型，球的直径不变，当由面心立方晶格转变为体心立方晶格时，试计算其体积膨胀。b）经X射线测定，在912C时丫-Fe的晶格常数为0.3633nm, a -Fe的晶格常数为0.2892nm,当由丫-Fe转化为a -Fe时，求其体积膨胀，并与a）比较，说明其差别的原因。 解：a）令面心立方晶格与体心立方晶格的体积及晶格常数分别 为V面、V踢与a面、a体，钢球的半径为r，由晶体结构可知，对于面心晶胞有 4r=辺a 面，a 面=2辺/2r, V 面二（a 面）3= （2辺r）3 对于体心晶胞有 4r= \3a 体，a 体=4v3/3r, V 体二（a 体）3= （4\3/3r）3 则由面心立方晶胞转变为体心立方晶胞的体积膨胀厶V为 △V=2X V体-V 面=2.01r3 B）按照晶格常数计算实际转变体积膨胀厶V实，有 △V实=2^ V体-V 面=2x（0.2892）3-（0.3633）3=0.000425nm3 实际体积膨胀小于理论体积膨胀的原因在于由丫-Fe转化为a -Fe时,Fe原子的半径发生了变化，原子半径减小了。 10. 已知铁和铜在室温下的晶格常数分别为0.286nm和0.3607nm,求 《金属学与热处理》试题库 一、名词解释 1、铁素体、奥氏体、珠光体、马氏体、贝氏体、莱氏体 2、共晶转变、共析转变、包晶转变、包析转变 3、晶面族、晶向族 4、有限固溶体、无限固溶体 5、晶胞 6、二次渗碳体 7、回复、再结晶、二次再结晶 8、晶体结构、空间点阵 9、相、组织 10、伪共晶、离异共晶 11、临界变形度 12、淬透性、淬硬性 13、固溶体 14、均匀形核、非均匀形核 15、成分过冷 16、间隙固溶体 17、临界晶核 18、枝晶偏析 19、钢的退火，正火，淬火，回火 20、反应扩散 21、临界分切应力 22、调幅分解 23、二次硬化 24、上坡扩散 25、负温度梯度 26、正常价化合物 27、加聚反应 28、缩聚反应 四、简答 1、简述工程结构钢的强韧化方法。（20分） 2、简述Al-Cu二元合金的沉淀强化机制（20分） 3、为什么奥氏体不锈钢（18-8型不锈钢）在450℃～850℃保温时会产生晶间腐蚀？如何防止或减轻奥氏体不锈钢的晶间腐蚀？ 4、为什么大多数铸造合金的成分都选择在共晶合金附近？ 5、什么是交滑移?为什么只有螺位错可以发生交滑移而刃位错却不能？ 6、根据溶质原子在点阵中的位置，举例说明固溶体相可分为几类？固溶体在材料中有何意义？ 7、固溶体合金非平衡凝固时，有时会形成微观偏析，有时会形成宏观偏析，原因何在？ 8、应变硬化在生产中有何意义？作为一种强化方法，它有什么局限性？ 9、一种合金能够产生析出硬化的必要条件是什么？ 10、比较说明不平衡共晶和离异共晶的特点。 11、枝晶偏析是怎么产生的？如何消除？ 12、请简述影响扩散的主要因素有哪些。 13、请简述间隙固溶体、间隙相、间隙化合物的异同点？ 14、临界晶核的物理意义是什么？形成临界晶核的充分条件是什么？ 15、请简述二元合金结晶的基本条件有哪些。 16、为什么钢的渗碳温度一般要选择在γ-Fe相区中进行？若不在γ-Fe相区进行会有什么结果？ 17、一个楔形板坯经冷轧后得到相同厚度的板材，再结晶退火后发现板材两端的抗拉强度不同，请解释这个现象。 18、冷轧纯铜板，如果要求保持较高强度，应进行何种热处理？若需要继续冷轧变薄时，又应进行何种热处理？ 19、位错密度有哪几种表征方式？ 20、淬透性与淬硬性的差别。 21、铁碳相图为例说明什么是包晶反应、共晶反应、共析反应。 22、马氏体相变的基本特征？（12分） 23、加工硬化的原因？（6分） 24、柏氏矢量的意义？（6分） 25、如何解释低碳钢中有上下屈服点和屈服平台这种不连续的现象？（8分） 26、已知916℃时，γ-Fe的点阵常数0.365nm，（011）晶面间距是多少？（5分） 27、画示意图说明包晶反应种类，写出转变反应式？（4分） 28、影响成分过冷的因素是什么？（9分） 29、单滑移、多滑移和交滑移的意义是什么？（9分） 30、简要说明纯金属中晶粒细度和材料强度的关系，并解释原因。（6分） 第1章金属和合金的晶体结构 1.1金属原子的结构特点：最外层的电子数很少，一般为1～2个，不超过3个。 金属键的特点：没有饱和性和方向性 结合力：当原子靠近到一定程度时，原子间会产生较强的作用力。结合力＝吸引力＋排斥力结合能＝吸引能＋排斥能（课本图1.2） 吸引力：正离子与负离子（电子云）间静电引力，长程力 排斥力：正离子间，电子间的作用力，短程力 固态金属原子趋于规则排列的原因：当大量金属原子结合成固体时，为使固态金属具有最低的能量，以保持其稳定状态，原子间也必须保持一定的平衡距离。 1.2晶体：基元在三维空间呈规律性排列。晶体结构：晶体中原子的具体排列情况， 也就是晶体中的这些质点在三维空间有规律的周期性的重复排列方式。 晶格：将阵点用直线连接起来形成空间格子。晶胞：保持点阵几何特征的基本单元 三种典型的金属晶体结构（要会画晶项指数，晶面指数） 共带面：平行或相交于同一直线的一组晶面组成一个晶带，这一组晶面叫做共带面 晶带轴：同一晶带中所有晶面的交线互相平行，其中通过坐标原点的那条直线。 多晶型转变或同素异构转变：当外部的温度和压强改变时，有些金属会由一种晶体结构向另一种晶体结构转变。 1.3合金：两种或两种以上金属元素，或金属元素与非金属元素，经熔炼、烧结或其它方法组合而成并具有金属特性的物质。组元：组成合金最基本的独立的物质，通常组元就是组成合金的元素。相：是合金中具有同一聚集状态、相同晶体结构，成分和性能均一，并以界面相互分开的组成部分。固溶体：合金的组元通过溶解形成一种成分及性能均匀的、且结构与组元之一相同的固相，称为固溶体。与固溶体结构相同的组元为溶剂，另一组元为溶质。 固溶体的分类：按溶质原子在溶剂晶格中的位置：置换固溶体与间隙固溶体。按溶质原子在固体中的溶解度：分为有限固溶体和无限固溶体。按溶质原子在固溶体内分布规则：分为有序固溶体和无序固溶体 固溶强化：在固体溶液中，随着溶质浓度的增加，固溶体的强度、硬度提高，塑性韧性下降。 间隙相：当非金属原子半径与金属原子半径的比值小于0.59时，将形成具有简单晶体结构的金属间化合物。间隙化合物：与间隙相相反（比值大于0.59）。 1.4点缺陷：⑴空位⑵间隙原子⑶置换原子。线缺陷：线缺陷就是各种类型的位错。它是指晶体中的原子发生了有规律的错排现象。（刃型位错、螺型位错、混合型位错）滑移矢量：表示位错的性质，晶格畸变的大小的物理量（刃型位错的柏氏矢量与其位错线相垂直；螺形位错的柏氏矢量与其位错线平行。）。 面缺陷：晶体的面缺陷包括晶体的外表面（表面或自由界面）和内界面两类，其中的内界面又有晶界、亚晶界、 小角度晶界、大角度晶界：两相邻晶粒位向差小于或大于10° 相界面的结构有三类：共格界面、半共格界面、非共格界面 习题3 、5做一下 第2章纯金属的结晶 2.1结晶：结晶是指从原子不规则排列的液态转变为原子规则排列的晶体状态的过程。 同素异构转变：金属从一种固态过渡为另一种固体晶态的转变 过冷度：理论结晶温度与实际结晶温度之差。过冷是结晶的必要条件。（金属不同过冷度也不同，金属纯度越高过冷度越大。过冷度的速度取决于，冷却速度越大过冷度越大实际洁净无度越低，反之） 金属结晶:孕育—出现晶核—长大—金属单晶体 2.2从液体向固体的转变使自由能下降.液态金属结晶时，结晶过程的推动力是 自由能差降低（△F）是自由能增加，阻力是自身放热 本答案非标准答案，仅作参考，祝大家期末取的好成绩！ 金属学与热处理铸造合金及其熔炼考试题纲 1．铁碳相图的二重性及其分析 从热力学观点上看，Fe-Fe3C相图只是介稳定的，Fe-C相图才是稳定的；从动力学观点看，在一定条件下，按Fe-Fe3C相图转变也是可能的，因此就出现了二重性。 分析：1）稳定平衡的共晶点C’的成分和温度与C点不同 2）稳定平衡的共析点S’的成分和温度与S点不同 2．稳定态和亚稳定态铁碳相图异同点 稳定平衡态的Fe-C相图中的共晶温度和共析温度都比介稳定平衡的高一点； 在共晶温度时，稳定平衡态的奥氏体的含碳量小于亚稳态平衡下奥氏体的含碳量。 3．用铁碳相图分析铸铁碳钢一二次结晶异同点 一次结晶：铁液降至液相线时，有初析石墨和初析奥氏体析出。温度继续下降，熔体中同时析出奥氏体和石墨，铸铁进入共晶凝固阶段。 当钢液温度降低至液相线时，有高温铁素体析出。温度下降至包晶温度时，发生包晶转变，生成奥氏体。温度继续下降，穿过L+γ区时，又有奥氏体自钢液中析出，此析出过程进行到固相线温度为止。 二次结晶：铸铁的固态相变即二次结晶。继续冷却，奥氏体中的含碳量沿E’S’线减小，以二次石墨的形式析出。当奥氏体冷却至共析温度以下，并达到一定的过冷度，就开始共析转变。两个固体相α与Fe3C相互协同地从第三个固体相长大（成对长大），形成珠光体。当温度下降至GS和PS线之间的区域是，有先共析铁素体α相析出。随着α相的析出，剩余奥氏体的含碳量上升。当温度达到共析转变温度时，发生共析转变，形成珠光体。结晶过程完了后，钢的组织基本上不在变化。 4．分析球状石墨形成过程 目前已基本肯定，球状石墨可以和奥氏体直接从熔体中析出。 在亚共晶或共晶成分的球墨铸铁中，首批小石墨在远高于平衡共晶转变温度就已成形，这是不平衡条件所造成的，但随着温度的下降，有的小石墨球会重新解体，而有的则能长大成球，随着这一温度的进行，又会出现新的小石墨球，说明石墨球的成核可在一定的温度范围内进行。 某些石墨球能在熔体中单独成长至一定尺寸，然后被奥氏体包围，而有的石墨球则很早的就被奥氏体包围，形成奥氏体外壳。总之，石墨球的长大包括；两个阶段，即：1）在熔体中直接析出核心并长大2）形成奥氏体外壳，在奥氏体外壳包围下成长。 5．灰铸铁的金相组织及其性能特点 灰铸铁的金相组织由金属基体和片状石墨所组成，还有少量非金属夹杂物。 特点：强度性能差；硬度特点，同一硬度时，抗拉强度有一个范围，同一强度时，硬度也有一定的范围；较低的缺口敏感性；良好的减震性；良好的减磨性。 6．流动性的概念及其影响因素 第二章纯金属的结晶 2-1 a）试证明均匀形核时，形成临界晶粒的△Gk与其体积V之间关系式为△Gk=V△Gv/2 b）当非均匀形核形成球冠状晶核时，其△Gk与V之间的关系如何？ 答： 2-2 如果临界晶核是边长为a的正方体，试求出△Gk和a之间的关系。为什么形成立方体晶核的△Gk比球形晶核要大。 答： 2-3 为什么金属结晶时一定要由过冷度？影响过冷度的因素是什么？固态金属熔化时是否会出现过热？为什么？ 答： 金属结晶时需过冷的原因： 如图所示，液态金属和固态金属的吉布斯自由能随温度的增高而降低，由于液态金属原子排列混乱程度比固态高，也就是熵值比固态高，所以液相自由能下降的比固态快。当两线相交于Tm温度时，即Gs=Gl，表示固相和液相具有相同的稳定性，可以同时存在。所以如果液态金属要结晶，必须在Tm温度以下某一温度Tn，才能使G s＜Gl，也就是在过冷的情况下才可自发地发生结晶。把Tm-Tn的差值称为液态金属的过冷度 影响过冷度的因素： 金属材质不同，过冷度大小不同；金属纯度越高，则过冷度越大；当材质和纯度一定时，冷却速度越大，则过冷度越大，实际结晶温度越低。 固态金属熔化时是否会出现过热及原因： 会。原因：与液态金属结晶需要过冷的原因相似，只有在过热的情况下，Gl＜G s，固态金属才会发生自发地熔化。 2-4 试比较均匀形核和非均匀形核的异同点。 答： 相同点： 1、形核驱动力都是体积自由能的下降，形核阻力都是表面能的增加。 2、具有相同的临界形核半径。 3、所需形核功都等于所增加表面能的1/3。 不同点： 1、非均匀形核的△Gk小于等于均匀形核的△Gk，随晶核与基体的润湿角的变 化而变化。 2、非均匀形核所需要的临界过冷度小于等于均匀形核的临界过冷度。 3、两者对形核率的影响因素不同。非均匀形核的形核率除了受过冷度和温度的 影响，还受固态杂质结构、数量、形貌及其他一些物理因素的影响。 2-5 说明晶体生长形状与温度梯度的关系。 答： 液相中的温度梯度分为： 正温度梯度：指液相中的温度随至固液界面距离的增加而提高的温度分布情况。负温度梯度：指液相中的温度随至固液界面距离的增加而降低的温度分布情况。固液界面的微观结构分为： 光滑界面：从原子尺度看，界面是光滑的，液固两相被截然分开。在金相显微镜下，由曲折的若干小平面组成。 粗糙界面：从原子尺度看，界面高低不平，并存在着几个原子间距厚度的过渡层，在过渡层中，液固两相原子相互交错分布。在金相显微镜下，这类界 面是平直的。 晶体生长形状与温度梯度关系： 1、在正温度梯度下：结晶潜热只能通过已结晶的固相和型壁散失。 光滑界面的晶体，其显微界面-晶体学小平面与熔点等温面成一定角度，这种情况有利于形成规则几何形状的晶体，固液界面通常呈锯齿状。 粗糙界面的晶体，其显微界面平行于熔点等温面，与散热方向垂直，所以晶体长大只能随着液体冷却而均匀一致地向液相推移，呈平面长大方式，固液界面始终保持近似地平面。 2、在负温度梯度下： 具有光滑界面的晶体：如果杰克逊因子不太大，晶体则可能呈树枝状生长；当杰克逊因子很大时，即时在较大的负温度梯度下，仍可能形成规则几何形状的晶体。具有粗糙界面的晶体呈树枝状生长。 树枝晶生长过程：固液界面前沿过冷度较大，如果界面的某一局部生长较快偶有突出，此时则更加有利于此突出尖端向液体中的生长。在尖端的前方，结晶潜热散失要比横向容易，因而此尖端向前生长的速度要比横向长大的速度大，很块就长成一个细长的晶体，称为主干。这些主干即为一次晶轴或一次晶枝。在主干形成的同时，主干与周围过冷液体的界面也是不稳的的，主干上同样会出现很多凸出尖端，它们会长大成为新的枝晶，称为称为二次晶轴或二次晶枝。二次晶枝发展到一定程度，又会在它上面长出三次晶枝，如此不断地枝上生枝的方式称为树枝状生长，所形成的具有树枝状骨架的晶体称为树枝晶，简称枝晶。 2-6 简述三晶区形成的原因及每个晶区的特点。 答： 三晶区的形成原因及各晶区特点： 一、表层细晶区 历年试题 材料成型与控制专业01级金属学与热处理试题 一. 名词解释（每小题2分，共2０分）： 1.晶体 2.正火 3.无限固溶体 4. 金属间化合物 5.晶界 6.相起伏 7.共晶转变 8.比重偏析 9.马氏体 10. 同素异构转变 二. 在同一个立方晶胞中画出以下晶面和晶向：（111）、（110）、（122）、[110]、[210]。（5分） 三. 晶粒大小对合金的常温力学性能有何影响？试分析其原因。(15分) 四.T8钢的过冷奥氏体等温冷却曲线如图所示，试分析以图中标明的几种冷却条件冷却之后各得到什么组织？对比这几种组织各具有什么样的力学性能特点．(10分) 五.．(15分) 六.冷塑性变形后的金属，在重新加热时其组织结构和力学性能各有何变化？(15分) 七．简述T8钢的奥氏体化过程由哪几个阶段组成？分析其中奥氏体晶核长大机理。(10分) 八.具有网状渗碳体的T12钢要获得回火马氏体，应进行哪些热处理？试说明每种热处理的加热温度和冷却条件。(10分) 02级材料加工各专业金属学与热处理期末考试题B 一. 名词解释（每小题3分，共30分） 1.非自发形核 2.滑移 3.再结晶 4.间隙固溶体 5.铁素体 6.珠光体 7.本质晶粒度 8.淬火 9.各向异性 10.合金 二. 填空（每空1分，共15分） 1.一个体心立方晶胞中包含（）个原子，一个面心立方晶胞中包含（）个原子，一个密排六方晶胞中包含（）个原子。 2. 纯铁在加热时，在912℃纯铁的晶格由（）转变为（），在1394℃纯铁的晶格由（）转变为（）。 3.结晶过程是依靠两个密切联系的基本过程来实现的，这两个基本过程分别是（）和（）。 4.纯金属的最低再结晶温度和熔点的关系是（）。 5.马氏体的显微组织形态主要有（）、（）两种。其中（）的韧性比较好。 6.钢的淬透性越高，则其C曲线位置越靠（），说明临界冷却速度越（）。 三. 选择（每题1分，共10分） 1.具有体心立方晶格的金属有（） a)Cu b)α-Fe c)γ-Fe 2.具有面心立方晶胞的金属有（）个滑移系。 a) 6 b)8 c)12 3.固溶体的晶体结构（）。 a) 与溶剂相同 b)与溶质相同 c) 与溶质和溶剂都不相同 4. 铁碳两个元素可能形成的相有（）。 a) 间隙固溶体 b)间隙化合物 c) 置换固溶体 5. 下列金属中塑性最好的是（） a) α-Fe b)Al c) Mg 6.冷变形金属再结晶后，（）。 a) 形成等轴晶，强度升高 b)形成柱状晶，强度升高 c) 形成等轴晶，塑性升高 7.与铁素体相比，珠光体的力学性能特点是（）。金属学与热处理试卷及答案 期末练习题
《金属学与热处理》(第二版)课后习题答案2
(完整word版)金属学与热处理(哈尔滨工业大学_第二版)课后习题答案
《金属学与热处理》试题库
金属学与热处理章节重点总结
金属学与热处理铸造合金期末考试题答案
金属学与热处理课后习题答案第二章
金属学与热处理期末复习
相关主题
文本预览
