电子全站仪（30系列）操作手册
适用型号：SET230R/R3 SET330R/R3 SET530R/R3 SET630R
一、注意事项（2）
1．第一次使用仪器前，应松开底座开关钮上的紧固螺母；
2．禁止带三脚架一起搬动仪器；
3．取电池前一定要关断电源；
4．激光束不能对着人，有害，更不能从目镜去看；
5．仪器每天用完入箱前，应取出电池。`
二、基本操作（5）
1．基本键操作（）
·开关电源
按{ON}：电源开；
按住{ON}再按{灯}：电源关。
·开关屏幕
按{灯}，屏幕背景灯亮灭；
按住{灯}直到滴滴响声，开关激光束。
·软键操作（软键指在屏幕内底部的键）
按{F1}-{F4}，选择需要的软键；
{FUNC}键用于在测量方式[MEAS]状态下的屏幕翻页（当多于4
个软键时）；
·输入字母和数字
{F1}-{F4}：输入分布在软键上的数字和字母；
{FUNC}：翻页找你需要的字母、数字；
（按住一会儿）回上页；
连续按，往前翻。
{BS}：删除左侧字母数字；
{ESC}：取消输入数据；
{SFT}：选择的接收靶类型显示；
{←}：（回车）接受输入的数据。
·选择键
{▲}/{▼}:光标上下移动；
{＜}{＞}：左右移动光标/其它选择；
{←}: 确认选择；
·模式转换
[CNFG]：（软键）从主屏模式到设置（Configuration）模式； [MEAS]：从主屏模式到测量（Measure）模式；
[MEM]：从主屏模式到内存存储（Memory）模式；
{ESC}：从各状态返回到主屏状态。
·其它操作
{ESC}：返回上一屏。
2．屏幕功能
距离：S：斜距；H：水平距；V：参考高度；
竖向角度：ZA：天顶角（Z=0）；VA：竖向角（H=0/H=±90）；
水平角度：按[R/L]转换状态：HAR：水平右转；HAL：水平左传；
按[◢SHV]，转换“S，ZA，H”，到“S，H，V”。
3．开机程序（9）
开机后，仪器自检。
·若设置了密码，输入密码。
·（若需盘左盘右测量），选择了“V manual”项的“Yes”，按
照（30）操作。
之后，出现测量模式[MEAS]屏出现；
若出现“Out of range”(超出范围)，则需重新整平仪器。
三、测量操作
（一）角度测量（10）
1．测量两点间的水平角（）
使用置零（0SET）功能测量两点间夹角，在任何位置水平
角均可置零。
·照准第一点；
·在测量模式第一页，按置零[0SET]，闪烁再按[0SET]，初
始角变为0；
·照准第二点，显示的水平角HAR/HAL值就是要测的夹角。
2．设水平角到所需值（HOLD）
·照准第一点；
·在测量模式第二页按[]；
·输入角度值按{←}，此值显示出来；
·照准第二点
·按[HOLD]？
3.水平角重复测（提高精度）
·在测量模式选[MENU]（菜单）；
·照准第一点按[OK]；
·照准第二点按[OK]；
·照准第一点一秒钟时间按[OK]；
·照准第二点一秒钟时间按[OK]；显示二次累加值和平均值。
[CE]重作（‘TAKE BS’有效的）；
·若需继续重复测量，则继续上两步；
·结束时按{ESC}。
（二）距离测量（11）
1.在距离测量前，应作好以下设置：
▽距离测量模式
▽靶类型
▽棱镜修正值
▽大气修正系数
▽ EDM ALC
参见：
2.反射信号检测（）
·在测量模式下找到[AIM]功能键；
·精确照准靶；
·按[AIM]；在屏幕上显示动态横条，规条越多，信号越强；
有﹡出现，说明信号充足；否则，精确对准靶心，可按[BEEP]，响声提示信号够了。关上声音。
·按{ESC}返回测量模式。
3．距离和角度测量
·照准靶；
·在测量模式按[DIST]开始测量；[参数显现，声响后，距离角度（S，ZA，HAR）显示]；
·按[STOP]退出距离测量。
每次按下[◢SHV]，S（斜距），H（水平距），V（高差）
分别显现。
4．数据调出
关机前最近测量的所有数据都存储，随时可调用显示。
·在测量模式找到[RCL]；
·按[RCL]则调出数据；
·按{ESC}返回测量模式。
（三）坐标测量（12）
1．输入测站数据
·首先用卷尺测量仪器高和靶高；
·在测量模式第一屏先按[MENU]，按[COORD]；
·选择“Stn Orientation”，然后“Stn coordinate”，按
[EDIT]键，输入站点坐标、仪器高、靶高；（若事先输入
了坐标值，按[READ]）；
·按[OK]确认，数据再次显示；（若按[REC]，数据被存储）。
2．读取已存储的坐标数据程序
（确认所需数据与工作组（JOB）一致）
·按[READ]键，显示数据；
Pt：已知点，数据在本工作组内，或搜索；
Crd/Stn：坐标数据在本工作组，或搜索；
·光标对准所需点号，按{←}坐标显示；
·搜索：
用{▲}/{▼}翻页和找点号；
[TOP]到第一页第一个点号；
[LAST]到最后一页最后一个点号；
[SRCH]到坐标搜寻屏，输入点号，等待；
·按[OK]，此数据重存储；
·按[EDIT]编辑坐标数据，并不影响原坐标数据，但点号
不再显示。
3．方位设置
根据站点和后视点的坐标可计算方位角。
·在〈Coord〉屏选“Stn Orientation”，再选“Set H Angle”；
·选“Back sight”，按[EDIT]，然后输入后视点坐标；
若从存储中取按[READ]。
·按[OK]，测站坐标显示；
·再按[OK]，设置测站坐标；
·后视，按[YES]以设置后视，坐标存储了。按[NO]重复第二步。
4．三维（3-D）坐标测量
待测点的坐标可通过设置仪器站和后视站坐标后测量
得到。
·照准待测目标；
·在〈Coord〉屏选“Observation”开始观测，按[STOP]
退出；
·照准下一目标，按[OBS]开始测量；
·全部完成，按[ESC]退回〈Coord〉屏。
（四）设点测量
放线数据可用不同模式输入：斜距、水平距、高差、
坐标等；
上述模式数据可预先输入，放线时调出用来设点坐标。
用斜距、水平距、高差模式时的数据可通过目标点、站
点、后视点的坐标计算得到。
使用指示灯可方便、高效地完成测设。
1．距离测设（）
根据与后视方向的水平角和与站点间的距离可做点。步骤：·在测量模式的第三页按[S-O]显示
·输入站点坐标数据；
·设后视点的方位角；
·选择“S-O data”数据；
·按[▲S-O]选择距离输入模式；
每次按[▲S-O]，显示不同模式；当按[READ]时，预置的坐标值可调出使用，可计算出距离和角度；
·按[EDIT]设下列项：
▽Sdist（斜距）/Hdist（水平距/Vdist（高差）：测
站至设点的间距；
▽Hang（水平角）：后视与设点间夹角；
在第二页按[COORD]，可得到设点的坐标；
·按[OK]确认输入值；
·旋转仪器直到水平角差“dHA”为0，在视线上放置靶；
·按[OBS]开始距离测量，靶到设点间的距离显出（S-O-H）；
·前后移动棱镜直到距离为0；[S-O-H]为“+”时，棱镜
向你移动，“-”时移远；
按[←→]，出现箭头显示靶移动方向，靶进入一定范围
内，四个方向箭头出现；
·按{ESC}返回〈S-O〉；
按[REC]存储测量数据。
2．坐标测设（）
·在测量模式第三页按[S-O]显示
·输入站点数据；
·设后视点的方位角；
·选“S-O data”按[▲S-O]找到〈S-O Coord〉；
·按[EDIT]，输入设点坐标；
当按[READ]，预置的坐标调出用于设点；
·按[OK]，设待设点的值；
·按[OBS]开始坐标测设；移动棱镜找到设点；按箭头四个方向移动；
·按{ESC}返回〈S-O〉。
四．数据处理
（一）测量数据存储（20）
在记录菜单（Record menu），你可存储本工作组中的测
量数据（距离、角度、坐标），站点数据和注，（最多可
10000个数据）。
1．记录测站数据
测站数据可存储在本工作组（JOB）内。
△可记录的项包括：站点坐标，点号，仪器高，密码，测
量人，日期，时间，天气，风，温度，气压和大气修正
系数；
△若本工作组（Job）未存储测站数据，将采用以前存的
数据；
·在测量模式第三页按[REC]，显示〈REC〉；
工作组的名称也显示。
·选择“Stn data”；
按[READ]可调出和使用已存入的坐标；
·按[EDIT]设下列项：
仪器坐标；点号；仪器高；密码；测量人；日期；时间；
天气；风；温度；气压；大气改正数；
·核对输入数据然后按[OK]；
·按{ESC}退出。
2．记录角度测量值（）
·在测量模式按[REC],显示
·选择“Angle data ”并照准待记录点，角度测量值实时
显示；
·按[REC]，然后按[EDIT]，设下列项：
点号、靶高、密码；
·核对输入数据，然后按[OK]；
·若重复记录，照准下一点，重复以上步骤；
按[AUTO]可实施角度测量和记录结果；当未设点号、靶高、
密码时，[AUTO]能方便地记录测量数据；
·按{ESC}退出。
3．记录距离测量值（）
·在测量模式第一页按[DIST]，实施距离测量；
·在测量模式第三页按[REC]，显示[REC]，选择“Dist data”
显示测量结果；
·按[REC]，然后按[EDIT]，设下列项：
点号；靶高；密码。
·检查输入数据，按[OK]；
·要继续测量，照准下一点，按[DIST]，执行上述步骤；
·按{ESC}退出。
4．记录坐标数据（）
·在测量模式中实施坐标测量；
·在测量模式第三页按[REC]，选择“Coord data”显示测
量结果；
·按[REC]，然后按[EDIT]，设以下项：
点号；密码；靶高。
·检查输入数据，按[OK]；
·要继续操作，照准下一点，按[OBS]，然后重复上两步；
·按{ESC}退出。
5．记录距离和坐标（）
·在测量模式第三页按[REC]显示
·选择“Dist + Coord data”以显示
·照准测量按[OBS]开始测量，数据显示出来；
·按[REC]，然后按[EDIT]，设下列项：
点号；靶高；密码。
·检查输入数据，按[OK]；
·按{ESC}退出。
6．翻阅工作组数据（）
·在测量模式第三页按[REC]，选择“View”显示记录数据
列表；
·选择点号按{←}，点的信息显示出来，包含距离测量数据；
[PREV]往前翻，[NEXT]往后，箭头，[TOP]最前，[END]最后。
按[SRCH]搜索点，在“.”后输入点号。
·按{ESC}结束显示并储存，再按{ESC}储存
（二）选择或删除一个工作组（21）
1．选择工作组（）
选择现行工作组和坐标搜索工作组。
共准备了10个组，出厂时已选定的第一号（JOB1）；
预置的十个组名是JOB1至JOB10，你可更改；
每个组可预置比例系数，只有现行组可更改；
△现行工作组
测量结果、测站数据、已知点数据、注、坐标数据都
记录在现行组内；
△坐标搜索工作组
在选定的工作组事先输入的数据可用于坐标测量、垂点测量、放线测量等；
·在内存模式选择“JOB”；
·选择“JOB selection”，< JOB selection >显示；
·按[LIST]
JOB 也可用{<}/{>}键选择；
右侧显示的数据代表每个工作组中的数据项数；
“*”表示此工作组尚未输出到外围设备；
·移动光标对准组，按[←]，此组确定；
·按[.]然后按[EDIT],输入现行组的工作系数；
·按[OK]，恢复到JOB组选择屏；
·光标对准“Coord search JOB”按[LIST]，显示< Coord
search JOB >；
·光标对准要找的组按[←]，组确定并恢复到
2.输入工作组名
·在内存状态模式选择“JOB”；
·选择要改名的组；
·在
恢复到
3．删除组（）
·在内存模式选择”JOB”；
·选择“JOB deletion”,显示< JOB deletion >；
·光标对准后按[←]；
·按[YES]，选择的组删掉，恢复< JOB deletion >；
（二）输入和删除数据（22）
在现行组内可以输入或删除已知点的坐标数。
在测量过程，已预先输入的坐标可输出用于站点、后视站、
已知点和设点坐标。
有两种输入方法：键输入和外围设备输入；
1.键输入的步骤如下：
·在内存模式选“Known data”，现行组名出现；
·选“Key in coord”并输入已知点的坐标和点号；
·按[←]，坐标值记录在本组，恢复到上屏；
·继续其它点的输入；
·所有点完成后，按{ESC}恢复到< Known data >；
2.删除指定坐标数据
·在内存模式选“Known data”；
·选“Deletion”显示已知点数据列表；
·选要删除的点号按[←]。用箭头等键移动；
·按[DEL]删除选的点号；按[PREV]和[NEXT]显示前后点。
·按{ESC}退出。
3．清除所有坐标点（初始化）
·在内存模式选“Known data”；
·选“Clear”并按[←]·
·按[YES]。
4.查看已知点数据（）
可查看所有现行组内的坐标值.
·在内存模式选“Known data”；（组名显示）
·选“View”，显示点号列表；
·选择要显示的点号按[←]，则显示出来。
·按{ESC}退到上一屏。
五．改变仪器设置（24）
(一)改变仪器选项（）
设置
按测量模式的[EDM]键；
·[EDIT]：设置项；
·[0ppm]：大气改正数回0，温度和气压置为默认值；
△Mode-距离测量方式：Fine“r”，多次测量（1至9次）； Fine“s”单次测量；
Rapid“s”快速跟踪；
△Reflector-反射器：Prism：棱镜；
Sheet：反射纸；
None：（免棱镜）；
△PC-棱镜常数：Prism：-30；Sheet：0；
△Temp（温度）;--（15℃固有）；
△Air pressure-(气压)：--mmHg（760固有）；
△ppm:-大气修正数；--（0固有）
△：Laser（激光）（固有）/Guide（指导光）；
2．设置模式设置
在设置模式屏选“Obs. Condition”。
·选项：
△Dist mode（距离模式）：Sdist-斜距，Hdist-水平距，Vdist-高差；
△Tilt crn（倾斜补偿）：Yes（H，V）-固有，Yes（V），No；
△（瞄准修正）:Yes（固有）,No;
△V manual:Yes,No（固有）;
△C&R crn; No（固有）, K=,K=;
△.（竖向角显示方法）:Zenith-天顶,Horiz-水
平,horiz90°(Horizontal±90°);
△.: 1”(固有),5”;
△Coord（三维坐标）:N-E-Z(固有),E-N-Z；
（二）键功能分配
可以分配测量模式中的软键以适应测量要求。
可以设置两套键分配：USER1和USER2；
1．新出厂仪器键分配如下：(测量模式)
Page1：[DIST][◢SHV][0SET][COORD]
Page2：[MENU][TILT][][EDM]
Page3：[MLM][OFFSET][REC][S-O]
·[DIST]：距离测量；
·[◢SHV]：在显示角度和显示距离之间转换；
·[0SET]：水平角置0；
·[COORD]：坐标测量；
·[MENU]：菜单模式（坐标测量、放线测量、偏移测量、垂点测量、等。。。）；
·[TILT]：显示倾斜角；
·[]：设所需的水平角；
·[EDM]：设置EDM；
·[MLM]：
·[OFFSET]
·[REC]：记录菜单；
·[S-O]：放线测量；
·[REP]：重复测量；
·[REM]
·[RESEC]
·[R/L]：选择水平角左/右向；
·[ZA/%]：在天顶角和斜度%之间转换；
·[HOLD]：保持/释放水平角；
·[RCL]：显示最后测量数据；
·[D_OUT]
·[AIM]：返回信号；
·[AREA]
·[F/M]：米/英尺之间转换；
·[HT]：设仪器高和靶高；
2．分配键
·在设置模式选“Key function”；选“Define.”,现有
的显示出来;
·用{<}/{>}箭头移动光标对准要改变的软键;(闪烁)
·用{▲}/{▼}改变键功能;
按{<}/{>}键设新功能;停止闪烁在下一个软键闪烁;
·重复前两步可改变其它键;
·按[OK]记录新分配.
3.输入新分配
·按“2”分派键;
·在设置模式选“Key function”；
·选”Registration”.
选“User 1”或“User 2”作为输入的键分配；
·按[←]。
4．调出键分配
·在设置模式选“Key function”；
·选“Recall”。选“User 1”或“User 2”或默认值；
按[←]。
第一节全站仪的结构组成和基本操作方法 数字化测图的关键仪器是电子全站仪。它 具有功能强、精度高、用途广和使用方便、快 捷等特点，备受欢迎。 目前，世界各国生产的全站仪品种、规格、型号繁多，并朝着自动化、智能化的方向发展，如增加自动调焦、自动锁定跟踪目标、激光对点、数字键、免棱镜观测、DOS操作等等。但无论哪一种规格型号，其中最主要的几种指标是：测程、测角精度、测距精度、存点数量。(图5-1)为南方测绘公司的全站仪系列产品。 各种全站仪的基本操作上略有不同。但基本原理和主要功能基本相同。本章将以拓普康电子全站仪为例，介绍全站仪的有关知识。 一、GTS—332电子全站仪的组成 GTS—332电子全站仪由电子经纬仪、光电测距仪和微机三部分组成，主要技术指标是：单棱鏡测程3km，测角精度±2″，测距精度（±2mm+2ppm?D），野外测量最多能存8000个点，能进行数据采集、数据文件存储并通过RS—232C串行信号接口与其它计算机进行数据通讯。全站
仪的各部件名称如(图5-2)。 基本操作方法 全站仪的安置操作（对中、整平、瞄准等）与经纬仪基本相同，所不同的是，全站仪有一操作键盘和显示屏（图5-3），通过观测和键盘的操作，会在显示屏上显示出各种数据。 1、键盘操作 各种操作键的功能见(表5-1)。按POWER键打开电源开关后，可 直接进入角度测量，如按键或键可进行距离测量或坐标测量， 若按MENU键，将进入菜单测量模式。 操作键表5-1
2、显示屏显示的符号(表5-2) 显示屏表5-2
在显示屏右边的各操作键与显示屏下方的软键（功能键）配合，将组合成各种各样的功能，并在显示屏上显示出各种信息（图5-4）。 3、角度测量模式下各功能键的功能(表5-3) 角度测量模式表5-3
三鼎全站仪操作说明 一、全站仪放线： 、首先在测站点架设仪器并且对中整平、精平，过后开机 、按操作面板“菜单”键选择“放样功能” 、按对应地“”键进入放样模式 ()按“”键设置作业：作业名最好写上当天地日期，便于以后查找()按“”键设置测站：按“”键↓找到“坐标”，看“坐标”对应地是“”键，点击进入坐标输入模式，点名输入后回车(键)、输入后回车(键)、输入后回车(键)，高程是地面高程加仪器高度，如果不需要高程地话就直接输入一个数据（不输地话仪器会提示高程错误）回车(键)，确定全部输入完毕无误之后，按“”键确认然后进入下一步()按“”键设置后视：选择“”键“坐标输入”：按“”键↓找到“坐标”，看“坐标”对应地是“”键，点击进入坐标输入模式，点名输入后回车(键)、输入后回车(键)、输入后回车(键)，高程是地面高程加仪器高度，如果不需要高程地话就直接输入一个数据（不输地话仪器会提示高程错误）回车(键)，确定全部输入完毕无误之后，按“”键确认然后进入下一步，让后指挥立尺员把棱镜立在后视点上，竖直，转动望远镜，照准棱镜中心，按“”“测存”键，仪器会提示“是不是需要多余观测”，按键对应地“取消” ()按“”键“开始放样”，将放样点坐标输入仪器，按“”键↓找到“坐标”，
看“坐标”对应地是“”键，点击进入坐标输入模式，点名输入后回车、输入后回车(键)、输入后回车(键)，高程是地面高程加仪器高度，如果不需要高程地话就直接输入一个数据（不输地话仪器会提示高程错误）回车(键)，确定全部输入完毕无误之后，按“”键确认然后进入下一步，输入过后沿水平方向缓缓转动仪器，将水平角调成°′″，旋紧水平制动螺旋，也就是说要放样点就在此方向上，指挥立尺员移动棱镜，待水平距离也是米时就可以已完成此点放样工作（上面显示地箭头方向既是立尺员要移动地方向，如“↑”表示他还要向前走上面显示地多远距离，“↓”表示他还要向仪器方向走上面显示地多远距离.按面板上“”一次，退出.进行下一点放样工作. 二、全站仪测量： 、首先对中整平，过后开机 、按“菜单”键选择“测量功能” 、按对应地“”键进入测量模式（）按“”键设置作业：作业名最好写上当天地日期，便于以后查找（）按“”键设置测站：按“”键↓找到“坐标”，看“坐标”对应地是“”键，点击进入坐标输入模式，点名输入后回车(键)、输入后回车(键)、输入后回车(键)，高程是地面高程加仪器高度，如果不需要高程地话就直接输入一个数据（不输地话仪器会提示高程错误）回车(键)，确定全部输入完毕无误之后，按“”键确认然后进入下一步（）按“”键设置后视：选择“”键“坐标输入”按“”键↓找到“坐标”，看“坐标”对应地是“”键，点击进
1.水平角测量 （1）按角度测量键，使全站仪处于角度测量模式，照准第一个目标A。 （2）设置A方向的水平度盘读数为0°00′00〃。 （3）照准第二个目标B，此时显示的水平度盘读数即为两方向间的水平夹角。 2.距离测量 （1）设置棱镜常数 测距前须将棱镜常数输入仪器中，仪器会自动对所测距离进行改正。 （2）设置大气改正值或气温、气压值 光在大气中的传播速度会随大气的温度和气压而变化，15℃和7 60mmHg是仪器设置的一个标准值，此时的大气改正为0ppm。实测时，可输入温度和气压值，全站仪会自动计算大气改正值（也可直接输入大气改正值），并对测距结果进行改正。 （3）量仪器高、棱镜高并输入全站仪。 （4）距离测量 照准目标棱镜中心，按测距键，距离测量开始，测距完成时显示斜距、平距、高差。 全站仪的测距模式有精测模式、跟踪模式、粗测模式三种。精测模式是最常用的测距模式，测量时间约，最小显示单位1mm；跟踪模
式，常用于跟踪移动目标或放样时连续测距，最小显示一般为1cm，每次测距时间约；粗测模式，测量时间约，最小显示单位1cm或1mm。在距离测量或坐标测量时，可按测距模式（MODE）键选择不同的测距模式。 应注意，有些型号的全站仪在距离测量时不能设定仪器高和棱镜高，显示的高差值是全站仪横轴中心与棱镜中心的高差。 全站仪3.坐标测量 （1）设定测站点的三维坐标。 （2）设定后视点的坐标或设定后视方向的水平度盘读数为其方位角。当设定后视点的坐标时，全站仪会自动计算后视方向的方位角，并设定后视方向的水平度盘读数为其方位角。 （3）设置棱镜常数。 （4）设置大气改正值或气温、气压值。 （5）量仪器高、棱镜高并输入全站仪。 （6）照准目标棱镜，按坐标测量键，全站仪开始测距并计算显示测点的三维坐标。 4.数据通讯 全站仪的数据通讯是指全站仪与电子计算机之间进行的双向数 据交换。全站仪与计算机之间的数据通讯的方式主要有两种，一种是利用全站仪配置的PCMCIA（personal computer memory card inter nation association，个人计算机存储卡国际协会，简称PC卡，也
全站仪操作使用指南 编写: 王劲松 广东交通职业技术学院
内容简介: 本指导书内容分为三个部分： 1、TOPCON GTS-300系列全站仪操作使用指南。 2、PENTAX PTS-V全站仪操作使用简介。 3、TOPCON GTS-312全站仪操作使用简介。
TOPCON GTS-300系列全站仪 操作使用指南 编写: 王劲松 广东交通职业技术学院 2003年9月 TOPCON GTS-312全站仪的使用
一、仪器外观和功能说明 1.仪器外观 图1：GTS-312全站仪外观及各部件名称
2.面板上按键功能 ——进入坐标测量模式键。 ◢——进入距离测量模式键。 ANG ——进入角度测量模式键。 MENU ——进入主菜单测量模式键。 ESC ——用于中断正在进行的操作，退回到上一级菜单。 POWER ——电源开关键 ? ? ——光标左右移动键 ▲ ▼ ——光标上下移动、翻屏键 F1、F2、F3、F4——软功能键，分别对应显示屏上相应位置显示的命令。 3.显示屏上显示符号的含义 V ——竖盘读数 ；HR ——水平读盘读数（右向计数）；HL ——水平读盘读数（左向计数）； HD ——水平距离；VD ——仪器望远镜至棱镜间高差；SD ——斜距；*——正在测距； N ——北坐标，相当于x ；E ——东坐标，相当于y ；Z ——天顶方向坐标，相当于高程H 。 二、角度测量模式 功能：按ANG 键进入，可进行水平角、竖直角测量，倾斜改正开关设置。 F1 OSET ：设置水平读数为000000 '''。 F2 HOLD ：锁定水平读数。 第1页 F3 HSET ：设置任意大小的水平读数。 F4 P1↓： 进入第2页。 F1 TILT ：设置倾斜改正开关。 第2页 F2 REP ： 复测法。 F3 V% ： 竖直角用百分数显示。 F4 P2↓： 进入第3页。 F1 H-BZ ：仪器每转动水平角90°时，是否要蜂鸣声。 F2 R/L ：右向水平读数HR/左向水平读数HL 切换，一般用HR 。 第3页 F3 CMPS ：天顶距V/竖直角CMPS 的切换，一般取V 。
——打造中国测绘仪器高端 三鼎STS-722系列全站仪快速操作指南 * 打开下激光方法：本系列全站仪为开机自动打开下激光，如果整平对中过程完成，请进入“☆”键，进入“补偿”功能，点“退出”即可，要再次打开下激光，重新进入“补偿”功能即可。 * 功能按键介绍： IM ——字母/数字切换MENU ——菜单键ESC——退出键ENT——确定键BS——删除键，删除光标前的字符 PAGE ——翻页键，凡是屏幕右上角有“1/2”或“ 1/3”，表示有几页内容可查看 ☆——常用设置键，包括新建作业、EDM( 设置棱镜、无棱镜目标类型、修改棱镜常数)、补偿功能、指向功能 * 快捷键介绍：除了数字“6”，其余每一个数字代表一种快捷功能，在“基本测量”界面下使用快捷功能有效。 “-”：直接进入放样界面；“.”：直接测距或测坐标功能；“0”：水平角置零或设角；“1”：进入后方交会功能；“2”：进入悬高测量功能；“3”：进入对边测量功能；“4”：进入面积测量功能；“5”：进入道路设计和放样；“7”：进入快速设站功能；“8”：进入快速定向后视功能；“9”：进入快速坐标采点功能。* 设置作业、测站、后视操作步骤： 1、设置作业：先进入“☆”键，新建“作业”，（按F4）,输入作业名称，如“20140101”，点“确定”（按F4），作业设置成功。 2、在“基本测量”界面，（按“7”），进入“测站”，输入点名、仪器高、测站坐标NO、E0、ZO，点“保存”（按F4），测站成功。 3、在“基本测量”界面，（按“8”），进入“定向”，选择“坐标定向”（按F2）, 输入点名、棱镜高、后视坐标NBS、EBS、ZBS，点“保存”（按F4），出现“照准后视点”提示，此时瞄准后视点，如需复测后视坐标，点“检查”（按F1）,查看结果判断是否正确。如果不需复测，点“确定”（按F4），后视定向成功。 * 测点或转点（测坐标）操作步骤： 4、在“基本测量”界面，（按“9”），进入“数据采集”，输入被测点点名、棱镜高，瞄准棱镜，点“测存”（按F1），翻页至3/3( 按PAGE ),查看被测点坐标。测下一点，无需再输入点名，点名会自动递增，也无需再翻页。 * 放样或放线（放坐标）操作步骤： 5、在“基本测量”界面，（按“-”），进入“放样”，点“输入”（按F2）, 输入放样点点名、坐标，点“确定”（按F4），回到“放样”界面（如需对高程进行放样，输入棱镜高度）。查看“△H Z”,根据箭头指示方向转动仪器至0度0分0秒，再根据“△平距”指示箭头，指挥立尺员前进或后退至0米位置打桩即可。放下一点，点“P1”（按F4）,翻至第二功能页面，再次点“输入”（按F2）, 输入下一放样点信息，重复前面操作流程。（注意：如未出现“△H Z”和“△平距”显示，请查看屏幕右上角是否为“1/3”，如不是，请按“PAGE”！！！）
全站仪使用方法及使用步骤 一、全站型电子速测仪简称全站仪，它是一种可以同时进行角度（水平角、竖直角）测量、距离（斜距、平距、高差）测量和数据处理，由机械、光学、电子元件组合而成的测量仪器。由于只需一次安置，仪器便可以完成测站上所有的测量工作，故被称为“全站仪”。 二、全站仪上半部分包含有测量的四大光电系统，即水平角测量系统、竖直角测量系统、水平补偿系统和测距系统。通过键盘可以输入操作指令、数据和设置参数。以上各系统通过I/O接口接入总线与微处理机联系起来。 三、微处理机（CPU）是全站仪的核心部件，主要有寄存器系列（缓冲寄存器、数据寄存器、指令寄存器）、运算器和控制器组成。微处理机的主要功能是根据键盘指令启动仪器进行测量工作，执行测量过程中的检核和数据传输、处理、显示、储存等工作，保证整个光电测量工作有条不紊地进行。输入输出设备是与外部设备连接的装置（接口），输入输出设备使全站仪能与磁卡和微机等设备交互通讯、传输数据。 四、目前，世界上许多著名的测绘仪器生产厂商均生产有各种型号的全站仪。不同型号的全站仪，其具体操作方法会有较大的差异。下面简要介绍全站仪的基本操作与使用方法。 （一）全站仪的操作与使用 1.全站仪的基本操作与使用方法 （1）测量前的准备工作 1）电池的安装（注意：测量前电池需充足电） ①把电池盒底部的导块插入装电池的导孔。 ②按电池盒的顶部直至听到“咔嚓”响声。 ③向下按解锁钮，取出电池。 2）仪器的安置。 ①在实验场地上选择一点，作为测站，另外两点作为观测点。 ②将全站仪安置于点，对中、整平。 ③在两点分别安置棱镜。 3）竖直度盘和水平度盘指标的设置。 ①竖直度盘指标设置。 松开竖直度盘制动钮，将望远镜纵转一周（望远镜处于盘左，当物镜穿过水平面时），竖直度盘指标即已设置。随即听见一声鸣响，并显示出竖直角。 ②水平度盘指标设置。 松开水平制动螺旋，旋转照准部360，水平度盘指标即自动设置。随即一声鸣响，同时显示水平角。至此，竖直度盘和水平度盘指标已设置完毕。注意：每当打开仪器电源时，必须重新设置和的指标。 4）调焦与照准目标。 操作步骤与一般经纬仪相同，注意消除视差。 （2）角度测量 1）首先从显示屏上确定是否处于角度测量模式，如果不是，则按操作转换为
目录 前言.................................................................. .................................................................... . (1) 一、仪器各部件名称及其功能.................................................................. .. (5) 1.1 各部件名称................................................................... (5) 1.2 显示屏................................................................... (7) 1.3 键盘................................................................... . (8) 1.4 固定键................................................................... (8) 1.5 测量热触发键................................................................... .. (9) 1.6 软按键( 功能 键) ................................................................. . (9) 1.7 符
全站仪操作步骤 全站仪简介： 仪器面板外观和功能说明 面板上按键功能如下： ——进入坐标测量模式键， ——进入距离测量模式键， ANG ——进入角度测量模式键， MENU ——进入主菜单测量模式键， ESC ——用于中断正在进行的操作，退回到上一级菜单， POWER ——电源开关键， ——光标左右移动键 , ▲▼——光标上下移动、翻屏键， F1 、 F2 、 F3 、 F4 ——软功能键，其功能分别对应显示屏上相应位置显示的命令, 1---9 代表数字字母键，其功能分别对应输入数字与其下面所对应的字母。 显示屏上显示符号的含义： V ——竖盘读数；HR ——水平读盘读数（右向计数）；HL ——水平读盘读数（左向计数）； HD ——水平距离； VD ——仪器望远镜至棱镜间高差； SD ——斜距； * ——正在测距； N ——北坐标，x ； E ——东坐标，y ； Z ——天顶方向坐标，高程H 。 测站点：仪器对中器对准的点就是测站点。（例图B：测站点C） 后视点：仪器用来确定现场北方向的点就是后视点。（例图B，已知点A，当用全站仪望远镜瞄准A点后，就是确定了仪器所对的北方向为N1方向。） 放样点：只知道图纸上坐标，而不知道现场位置，需要把坐标所对应的位置在现场标定出来的点就是放样点。（例图B，放样点P1） 全站仪坐标表示跟图纸坐标对应关系：N(北坐标) —X ， E（东坐标）--Y ， Z（天顶方向坐标）—标高。 测站点和后视点必须满足的条件：知道两个点的现场位置和坐标，两点之间必须相互看得见。 全站仪的两个最基本的功能：放样和数据采集。 放样：已知现场两个点的位置和坐标：把知道坐标而不知道现场位置的点在现场的位置标定出来的工作就是放样。{ 如图B所示，我们已知点A和点C两点在现场的位置和坐标，还知道P1点的坐标，我们可以通过在C点架设全站仪作为测站点，在A点放置棱镜作为后视点，瞄准A点后，把在全站仪上把角度差dHR调为零，再指挥跑棱镜者在C到P1的连接线上前后移动，直到距离差dHD为零时，棱镜杆尖所对的点即是放样点P1的现场位置。} 放样的具体操作步骤：（以南方测绘NTS-302系列为例） 1、在测站点上安置仪器，对中、整平。 2、按电源键开机。屏幕显示垂直角过零。 3、转动望远镜，屏幕显示V，HR，进入角度测量界面。 4、按S.O键，进入放样程序，屏幕提示：选择一个文件。 5、按F3选择跳过，屏幕进入坐标放样1/2菜单。 6、按F1选择输入测站点，屏幕显示测站点。

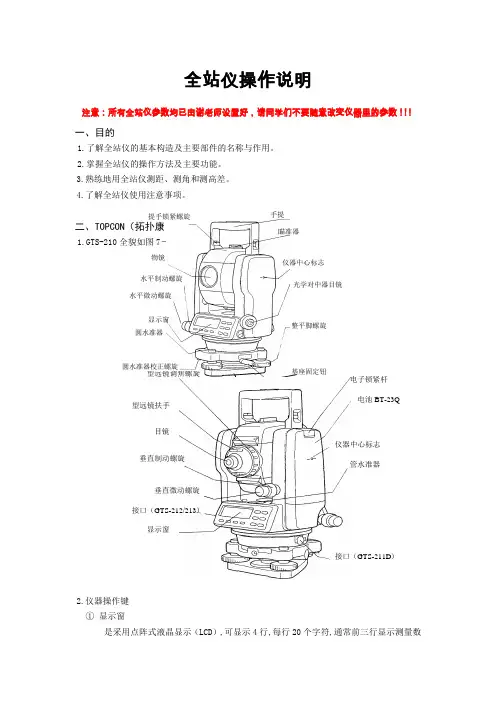

全站仪操作说明 注意：所有全站仪参数均已由谢老师设置好，请同学们不要随意改变仪器里的参数！！！ 一、目的 1.了解全站仪的基本构造及主要部件的名称与作用。 2.掌握全站仪的操作方法及主要功能。 3.熟练地用全站仪测距、测角和测高差。 4.了解全站仪使用注意事项。 二、TOPCON（拓扑康）GTS-210电子全站仪 全貌如图7－1所示。 2.仪器操作键 图7-1 光学对中器目镜提手锁紧螺旋手提 瞄准器 仪器中心标志 整平脚螺旋物镜 水平制动螺旋 水平微动螺旋 显示窗 基座固定钮 基座 圆水准器 圆水准器校正螺旋 望远镜调焦螺旋望远镜扶手 目镜 垂直制动螺旋 垂直微动螺旋接口（GTS-212/213）显示窗 电子锁紧杆 电池BT-23Q 仪器中心标志 管水准器 接口（GTS-211D）
