斗式提升机样本及选型 概述: TD系列斗式提升机严格按照JB3926-85《垂直斗式提升机》标准设计制造。TD系列斗式提升机适用于垂直输送粉状、粒状、及小块状的磨吸性较小的散状物料，如粮食、煤、水泥、碎矿石等，提升高度最高40m。 型号的分类: 斗式提升机作为一种常用的提升设备，在得到广泛的应用的同时，根据不同行业的要求不同也有着非常清楚的分类，其按照传动结构可以分为： (1).TD系列斗式提升机 TD系列斗式提升机是一种国家标准的斗式提升机，该系列斗式提升机和D系列斗式提升机都是采用的胶带传动来提升物料，两者没有本质的区别，D系列斗式提升机产品型号较老且型号规格少。TD系列斗式提升机是在D系列斗式提升机的基础上经过产品改良而来，其规格有TD100、TD160、TD250、TD315、TD400、TD500、TD630、TD800、TD1000等型号,其中TD160、TD250、TD315等型号为普遍采用型号. (2).TH系列斗式提升机 TH系列斗式提升机是一种常用的提升设备，该系列斗式提升机采用锻造环链作为传动部分，具有很强的机械强度，主要用于提升机粉体和小颗粒及小块状物料，区别于TD系列斗式提升机，其提升量更大、运转效率更高。其常用于较大比重的物料的提升。 (3).NE系列斗式提升机 NE系列斗式提升机是一种新型的斗式提升机，其采用板链传动，区别于老型号TB系列板链斗式提升机，其命名方式采用提升量而命名而非斗宽。如NE150指的是提升量为150吨一小时而不是斗宽150。NE 系列斗式提升机有着很高的提升机效率，根据提升速度不同还分有NSE型号及高速板链斗式提升机。
螺旋输送机选用计算 （一）螺旋直径计算 螺旋输送机的螺旋直径： 式中D———螺旋直径,m; K———物料特性系数； Q———输送能力,t/h; ψ———充填系数； γ———物料松散密度,t/m3; C———倾角系数。 按公式(1)计算之D值，应取整数为标准螺旋直径：150、200、250、300、400、500、600毫米。 如果输送物料的粒度较大时，螺旋直径D还应与输送物料粒度保持如下关系： 对于未分级物料：D≥(8～10)d(2) 对于分级物料：D≥(4～6)d max(3) 式中d———物料的平均粒度,mm; d max———物料的最大粒度,mm. 如果根据输送物料的粒度需要选择较大的螺旋直径，可维持输送量不变的条件下，选择较低的螺旋转速，以延长其使用寿命。 （二）螺旋转速的计算 螺旋转速在满足输送能力的条件下不宜过高，以免物料受过大的切向力而被抛起，以致无法向前输送。因此螺旋转速n不能超过其极限转速n j： 式中n———螺旋转速,r/min; n j———螺旋极限转速,r/min; A———物料综合特性系数。 按公式(4)计算的n j应取整(n)为下述转速：20、30、35、45、60、75、90、120、150、190转/分。 取整螺旋直径D及转速n的数值后，还必须对充填系数进行验算： 式中t———螺旋节距,s制法为螺旋直径的0.8倍,D制法与螺旋直径相同,m;其他符号同前. （三）功率计算 螺旋输送机的轴功率：
式中N0———轴功率,Kw; H———倾斜布置时的提升或下降高度，上运时为正，下运时为负,m; L———水平投影长,m; ω0———物料的阻力系数。 电动机功率： 式中N———电动机功率,Kw; K1———备用系数，一般取K=1.15; η———驱动装置总效率，一般取η=0.9～0.94. （四）LS型螺旋输送机 (1)LS型固定式螺旋输送机是定型产品。螺旋直径有100、125、160、200、250、315、400、500、630、800、1000、1250毫米12种。 (2)LS螺旋输送机按使用场合不同，分为A型制法和B型制法两种； (3)LS螺旋输送机的驱动装置装配方法分为左装和右装两种； (4)螺旋输送机的出料口有方形、手推式和齿条式三种。后两种出料口拉板的开闭方向，有左装和右装两种。
> 目录 摘要......................................................................... I ABSTRACT.................................................................... II 前言. (3) 第1章螺旋输送机介绍 (4) 螺旋输送机的历史 (4) ' 螺旋输送机的发展趋势 (7) 国内外螺旋输送机对比 (8) 螺旋输送机分类 (10) 螺旋输送机的应用范围 (11) 第2章螺旋输送机的结构及工作原理 (12) 螺旋式输送机的结构 (12) 螺旋 (12) 轴 (15) ~ 轴承 (17) 料槽 (17) 螺旋输送机工作原理 (18) 第3章螺旋输送机的设计与参数选用 (20) 螺旋输送机的设计方法 (20) 螺旋输送机现代设计方法 (21) 螺旋输送机的常规设计 (23) 螺旋输送机的设计计算 (23) [ 输送物料的运动分析 (23) 螺旋输送机设计参数的确定 (27) 螺旋输送机外形及尺寸 (36) 螺旋输送机外形长度组合及各节重量 (37)
螺旋输送机驱动装置 (40) 螺旋输送机轴承选择 (47) 螺旋输送机进出料口装置 (47) 第4章螺旋输送机的安装使用及维护 (50) \ 螺旋输送机安装技术条件 (50) 螺旋输送机的使用与维护 (51) 总结 (53) 致谢 (54) 参考文献 (56) ， , -
| 前言 经过四年的学习，大学的最后也是最重要的一项——毕业设计开始了。作为对大学四年学习的总结，毕业设计既考察了我们对所学知识的掌握，也是对我们能否灵活运用所学理论知识解决实际问题的检验。通过四年的理论学习我们掌握了一定的理论知识，但只有通过实践，我们才能对这些知识融会贯通，在使用时才能够得心应手。因此，毕业设计是我们毕业前的最关键的一环，也是我们走向工作岗位的模拟训练，对我们有着非常重要的意义。因此，我会像在学习中通过自身努力和勤勉好问解决难题一样，我会认真的配合老师、同学和工人师傅，认真的搞好这次毕业设计，在毕业前交出一份令人满意的答卷。 我这次设计所选的题目是螺旋输送机设计，主要设计螺旋片，输送机进出料口，驱动装置，减速器等主要零部件的设计计算及相关零件的校核。综合运用了机械工程材料，机械制造工艺，极限配合，机械制图等方面的知识，所以能从各个方面检查所学知识。 螺旋输送机作为冶金、建材、化工、粮食及机械加工等部门广泛应用的一种’连续输送设备。其结构简单、横截面尺寸小、密封性好、可以中间多点装料和卸料、操作安全方便以及制造成本低等优点使其拥有广泛的应用。 在毕业前，利用毕业设计这次机会，在老师耐心的指导下，利用自己在大学所学的书本知识和实习结合，参阅了大量的相关书籍和资料，对螺旋输送机进行了设计，就我个人而言，对螺旋输送机螺旋进行设计和计算，以及对驱动装置进行了分析和选择。由于时间仓促和本人水平有限，在设计过程中会有缺点和不合理的地方，恳请老师给予宝贵的意见，并给予批评和指正。
课程设计 字第 院（系） 专业 班级 姓名 x x x x x 年月日
课程设计任务书 材料科学与工程学院材料科学与工程专业 学生学号 课程设计题目: 斗式提升机的选型设计 课程设计容与要求： 1. 设计基本参数 1）输送物料：输送粘土熟料，粒度＜40mm，密度ρB=1.4g/cm3 2）布置要求：垂直输送，提升高度42m 3）输送量：45 m3/h；料仓为3×3m 4）下料溜管横截面为圆形 2．设计要求 1）对斗式提升机进行选型计算 2）溜管与方圆接头设计 下料速度：1.8m/s；下料量：Q=3600Fv m3/h；溜管的直径 ≮200mm；方圆接头角度＜15° 3）料仓设计 4）绘制立面图，平面图，设备订货单，预留孔，基础图，进出口图；撰写设计说明书 3．绘图要求
按土建制图标准进行 4．参考资料 水泥工厂设计手册，粉体工程及设备 5．绘图工具 计算机（AutoCAD）绘图 目录 1 前言 (2) 1.1 斗式提升机的简介 (2) 1.2 斗式提升机的特点（优缺点） (4) 1.3 斗式提升机的应用 (5) 2 选型计算与校核及各种系数的确定 (5) 2.1 斗式提升机输送能力的计算 (5) 2.2 电机功率大小的计算选择 (6) 3 斗式提升机的布置与确定 (8) 3.1 检视门 (8) 3.2 进料口... ... (8) 3.3 卸料口... ...... (8) 3.4 传动装置置法... ... (8)
4 基础尺寸的确定 (8) 地脚孔尺寸的确定... ... (8) 5 设备的运行与维修 (9) 5.1斗式提升机的安全操作规程 (9) 5.2斗式提升机的维护保养 (9) 6 参考资料 (10) 致...... (11) 1 前言 1.1 斗式提升机的简介 斗式提升机作为一种应用极为广泛的垂直输送设备[1]，已经广泛应用于粮食、饲料及种子加工业。斗式提升机具有输送量大，提升高度高，运行平稳可靠，寿命长显著优点，其主要性能及参数符合JB3926----85《垂直斗式提升机》（该标准等效参照了国际标准和国外先进标准），牵引圆环链符合MT36----80《矿用高强度圆环链》，本提升机适于输送粉状，粒状及小块状的无磨琢性及磨琢性小的物
机械设计课程设计计 算说明书 题目螺旋输送机传动装置 指导教师 院系 班级 姓名 完成时间
目录 ●一、机械传动装置的总体设计………………….…….….… ● 1.1.1螺旋输送机传动装置简图 ● 1.1.2，原始数据 ● 1.1.3，工作条件与技术要求 ● 1.2.4，设计任务量 ●二、电动机的选择……………………………………….……. ●三、计算总传动比及分配各级的传动比…………………… ● 3.1 计算总传动比 ● 3.2 分配传动装置各级传动比 ●四、计算各轴的功率，转数及转矩……………………… ● 4.1 已知条件 ● 4.2 电动机轴的功率P，转速n及转矩T ● 4.3 Ⅰ轴的功率P，转速n及转矩T ● 4.4 Ⅱ轴的功率P，转速n及转矩T ● 4.5 Ⅲ轴的功率P，转速n及转矩T ●五、齿轮的设计计算……………………………… ● 5.1齿轮传动设计准则 ● 5.2 直齿1、2齿轮的设计 ● 5.3 直齿3、4齿轮的设计 ●六、轴的设计计算…………………………………… ● 6.1轴的尺寸设计及滚动轴承的选择 ● 6.2轴的强度校核
●七、键联接的选择及计算……………………………………… ●八、联轴器的选择……………………………………………….. ●九、减速器箱体的计………………………………………………….. ●十、润滑及密封设计………………………………………………… ●十一、减速器的维护和保养………………………………………
计算及部分说明备注 一、机械传动装置的总体设计 1.1.1螺旋输送机传动装置简图 图1.1螺旋输送机传动装置简图 1.1.2，原始数据 螺旋轴上的功率 P = 2.0 kW 螺旋筒轴上的转速 n= 35 r/min 1.1.3，工作条件与技术要求 输送机转速允许误差为±5%；工作情况：三班制，单向连续运 转，载荷较平稳；工作年限：10年；工作环境：室外，灰尘较大， 环境最高温度40℃；动力来源：电力，三相交流，电压380V；检 修间隔期：三年一大修，两年一中修，半年一小修；制造条件及生 产批量：一般机械厂制造，单价生产。 1.2.4，设计任务量 减速器装配图一张（A0或A1）;零件工作图2张 二、电动机的选择 电动机是标准部件，设计时要根据工作机的工作特 性，工作环境和工作载荷等条件选择。选择电动机的内容 包括：电动机类型、结构形式、容量和转速、确定电动机 具体型号。 (1) 选择电动机的类型和结构形式
课程设计 字第 院（系）材料科学与工程专业材料科学与工程班级 姓名 济南大学 2013 年1 月10日
课程设计任务书 材料科学与工程学院材料科学与工程专业 学生姓名学号 课程设计题目: 颚式破碎机、斗式提升机的选型计算 课程设计内容与要求： 颚式破碎机 1. 设计基本参数 1）破碎物料：石灰石，粒度＜200mm，密度ρB=1.6g/cm3 2）布置要求：水平卸料 3）生产能力：15t/h， 4）下料溜管横截面为圆形 2．设计要求 1）对颚式破碎机进行选型计算 2）绘制平面图，预留孔，基础图；撰写设计说明书 3．绘图要求 按土建制图标准进行 4．参考资料 水泥工厂设计手册，水泥厂设备手册，粉体工程及设备 5．绘图工具 计算机（AutoCAD）绘图 斗式提升机 1. 设计基本参数 1）输送物料：输送粘土熟料，粒度＜35mm，密度ρB=1.6g/cm3 2）布置要求：垂直输送，提升高度15.68m 3）输送量：21.6 m3/h； 4）下料溜管横截面为圆形 2．设计要求 1）对斗式提升机进行选型计算 2）溜管与方圆接头设计 下料速度：1.8m/s；下料量：Q=3600Fv m3/h；溜管的直径≮200mm；方圆接头角度＜15° 3）绘制平面图，预留孔，基础图；撰写设计说明书 3．绘图要求 按土建制图标准进行 4．参考资料 水泥工厂设计手册，水泥厂设备手册，粉体工程及设备
5．绘图工具 计算机（AutoCAD）绘图 设计开始日期2012年12月31日指导老师孙杰璟 教研室主任（签字）设计开始日期2012年12月31日 院长（系主任）（签字） 年月日

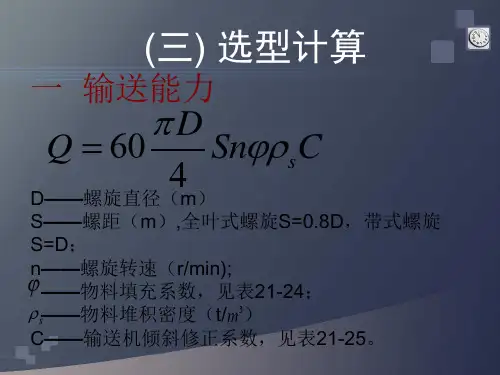

螺旋输送机选型计算方法 1.输送量Q=47β*φ*ρ*D2*S*n(t/h) 式中：β——倾斜系数；φ——物料填充系数；ρ——物料容量重(t/m3);D——螺旋叶直径（m），S——螺距（m），n——转速(r/min). 填充系数一般为，流动性良好，轻度磨琢性粉状和细粒状物料φ=0.45（如粮食），流动性一般，中等磨琢性物料取φ=0.33（如煤，灰，水泥），极大磨琢性物料取φ=0.15（如炉潭，河砂）。 2.螺旋直径 3.由转速及输送量确定最小螺旋直径，并满足下列条件：对输送块状物料螺旋直径D至少应为颗粒最大边长的10倍，如果大颗粒的含量少时，也可选用较小的螺旋直径，但至少应为颗粒最大边长的4倍。 4. 5.3.转速 6.螺旋机的转速不允话过大，否则被输送的物料受到强离心作用，使输送过程受到影响，参照JB/T7679-95《螺旋输送机》标准每种规格有4种转速供选用。 7. 8.4.电机功率 9.P=0.9[Q(λ*L+H)/367+D*L/20]
10.N=K*P 11.P——功率（KW），Q——输送量（t/h）, λ——运行阻力系数，L——螺旋长度（m）,H——螺旋倾斜高度（m）,D——螺旋直径（m）,N——电机功率（KW），K——功率系数。 螺旋输送机的输送量计算有下面的公式计算而来 Q=60ψ*β0* r* K*n*D3 Q—输送量t/h ψ—物料填充系数,见表1 β0—倾斜系数,见表2 K—螺距与直径比例系数,由选定规格的螺旋输送机计算求值 r—物料容重t/m3见表3 n—转速r/min d—螺旋直径m 螺旋转速乘以单转传输量。 Q= V * M 其中： Q----运输量；V----螺旋转数； M----运输单量；
斗式提升机设计毕业论文 1前言 (1) 2绪论 (3) 2.1概述 (3) 2.2斗式提升机的工作原理 (3) 2.3斗式提升机分类 (4) 2.4 斗式提升机的装载和卸载 (4) 2.5常用斗提机选用及相关计算 (5) 2.6斗提机的主要部件 (8) 3提升机主要参数确定及主要结构设计 (11) 3.1提升功率的确定 (12) 3.2 电动机选择 (12) 3.3减速器设计 (12) 3.3.1 皮带的选择计算 (12) 3.3.2行星轮传动设计 (14) 3.4 驱动轴设计及附件的选择 (30) 3.4.1 轴的材料及热处理 (30) 3.4.2轴的结构设计…………………………………………………………… 30 3.4.3 轴的强度校核计算……………………………………………………… 3 1 3.4.4轴的选用………………………………………………………………… 3 4 3.4.5驱动链轮键的设计校核………………………………………………… 3 5 3.4.6精度设计 (35) 3.5 联轴器的选择 (36) 3.6驱动链轮的结构设计 (38)
3.7提升机主要参数设计 (39) 3.8头部罩壳的选材及链 (40) 3.9 中部区段的设计选材 (41) 3.10 料斗和环链的设计 (42) 4 提升机的维护和检修 (43) 4.1 提升机设备的日常维护 (43) 4.2 矿井提升维护检修及处理故障主提升机操作 (43) 4.2.1 日检的基本容 (43) 4.2.2 周检的基本容 (44) 4.2.3 月检的基本容 (44) 4.3 提升设备的的计划维修 (45) 4.3.1 小修的容 (45) 4.3.2 中修的容 (45) 4.3.3 大修的容 (46) 4.4 提升机的润滑 (46) 4.4.1 润滑剂的选择 (46) 4.4.2 润滑的方式 (46) 结论 (48) 参考文献 (49) 翻译部分 英文原文 (50) 中文译文 (62) 致谢 (71)
1行星齿轮传动的符号 在行星齿轮传动中较常用的符号如下。 n ——转速，以每分钟的转数来衡量的角速度，r ／min 。 ω——角速度，以每秒弧度来衡量的角速度，rad ／s 。 a n ——齿轮a 的转速，r ／min 。 b n 一一内齿轮b 的转速，r ／min 。 x n ——转臂x 的转速，r ／min 。 c n ——行星轮c 的转速，r ／min 。 ab i ——a 轮输入，b 轮输出的传动比，即 ab i =± b a z z C AB i ——在行星齿轮传动中，构件A 相对于构件c 的相对转速与构件B 相对构件C 的相 对转速之比值，即 C AB i = A C B C n n n n -- x ab i ——在行星齿轮传动中，中心轮a 相对于转臂x 的相对转速与内齿轮b 相对于转臂x 的相对转速之比值，即 x ab i = a x b x n n n n -- 根据原始条件可以确定所需用的输入功率为 1 6.5 6.80.980.980.980.98 P P KW = ==??入 至此，可以确定所用的电动机的型号 Y160M-6 行星轮数3p n =。
配齿计算 2传动比条件 在行星齿轮传动中，各轮齿数的选择必须确保实现所给定的传动比p i 的大小。例如，2z —x(A)型行星传动，其各轮齿数与传动比p i 的关系式为 b ax i =1-x ab i =1+ b a z z 可得b z =（b ax i -1）a z 若令 Y=a z p i ，则有b z =Y-a z 式中 p i ——给定的传动比．且有p i =b ax i ； Y ——系数，必须是个正整数； a z ——中心轮a 的齿数，一般，a z ≥min Z 。 3邻接条件 4同心条件 在此讨论的同心条件只适用丁渐开线圆柱齿轮的行星齿轮传动。所谓同 心条件就是出中心轮a 、b(或e)与行星轮c(或d)的所有啮合齿轮副的实际中心距必须相等。 对于2Z —X(A)型行星齿轮传动，其同心条件为 ac cb a a ''= 在一般情况下，齿数a z 和b z 都不是p n 的倍数。当齿轮a 和b 的轮齿对称线及行星轮1的华而Q1与直线O Ⅰ重合时，行星轮2的平面Q 2与直线O Ⅱ的夹角为C δ如果转臂x 固定，当中心轮a 按逆时方向转过C δ时，则行星轮2按顺时针方向转过C δ角，而内齿轮b 按顺时针方向转过C δ角。 当p n 个行星轮在中心轮周围均匀分布时，则两相邻行星轮间的
宙斯重工混凝土搅拌站在生产工作中，混凝土搅拌站水泥等粉料的输送必需在完全密封的腔体内进行，以免污染环境和输送物料受潮。 O 形截面的螺旋输送机是应用最广泛的粉料供料输送装置。其机壳采用无缝钢管，常见规格有219、273、325。机壳尾部入口通过球形绞链与筒仓翻板门连接，头部出口通过帆布袋柔软连接通向主体上的粉料秤斗。安装倾角一般在30° ～45° 之间，必要时可达60° 。螺旋的长度不应超过 14m ，可通过更换中间节段得到不同的螺旋总长度。更长的输送间隔可通过螺旋接力的方式实现，接续螺旋设置两个进料口。机壳中的旋转体由芯管与连续式的螺旋叶片组焊而成，中间节段的旋转体采用中间支承和无油润滑的联轴节。螺旋体的直径 D=φ－ 2 （ b+δ）其中：φ与 b 为机壳的外径与壁厚，δ为旋转体与机壳的间隙，δ/D 值以 0.04 ～ 0.05 为宜，芯管直径 d 一般按旋转体直径 D 的三分之一左右选择。混凝土搅拌站螺旋节距t=0.8D. 螺旋转速 n 的范围一般为150～300rpm，应用较多的为160 rpm和210 rpm。 影响螺旋输送机出产效率的因素良多，螺旋输送能力 Q=33.5KxKαKβrD3n(t/h) 。首先输送能力取决于旋转体的直径和转速。 Q 与 D3n 成正比；其次，轴向泄漏系数 Kx 旋转体与机壳之间的间隙有关， Kx=1 － 4.5δ/D ，一般 Kx=0.77 ～ 0.82 ；此外，切向滞后系数 Kα与螺旋面的均匀螺旋角α和粉料对钢的摩擦系数tg ∮ 有关。一般 Kα=0.75 ～ 0.82；另外 , 倾角系数 Kβ与螺旋安装角度β有关 , 当β=0° 时 , Kβ=1 ，β=30° 时， Kβ=0.75 ～ 0.85 ，β=45° 时， Kβ=0.65 ～ 0.72; 而且，粉料的容重与其堆积状态有关，变化范围较大，如水泥 r=0.9 ～ 1.7 ，粉料进入螺旋后的充填密度又与供料的流量有关；因此输送时的粉料实际容重也可能差异很大。总而言之 , 螺旋的实际输送能力不仅取决于设计的技术前提 , 而且受制于使用前提和外界因素；若按各项因素的上下极限系数计算 , 螺旋在不同安装倾角的输送能力计算值为 Q0=17 ～ 38 D3n,Q30=13 ～ 33 D3n,Q45=11 ～ 28 D3n, 由此也不难理解相同规格螺旋输送机 , 不同出产厂标注的输送能力却不一样甚至差异较大。混凝土搅拌站综合平衡各项因素和实际经验，通常螺旋输送能力按 QL=28 D3n计。 混凝土搅拌站https://www.doczj.com/doc/2f1254684.html,

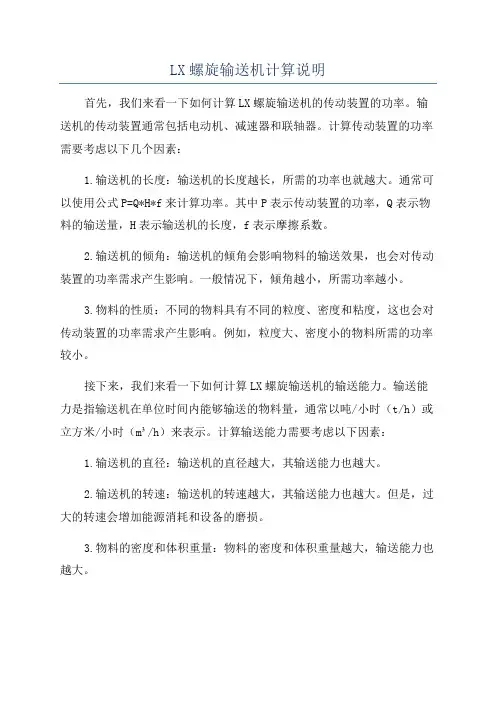

螺旋输送机是将物体从一端到另一端进行输送物料的设备，螺旋输送机的发明为工业带来 了很多的方便，大大减少了劳动了，提高了作业效果。螺旋输送机中发挥其使用效果很大 部分在于选择驱动装置上，如果驱动装置选择的不合理，产品的使用性能将不能发挥出来，相同的输送量，介质不同的比重以及物料不同的性质都会影响电机减速机的选型。 那么很多客户就问了，如何计算螺旋输送机的电机功率呢，今天重诺机械的小编为大家总结下，方便大家参考计算，电机的输送功率计算主要在以下几方面： 总功率P=空载运行功率P1+物料输送消耗功率P2+倾斜输送功率P3。 P1=D(螺旋直径，米)*L（输送长度，米）/20 P2=Q(输送量，t/h)*L（输送长度，米）*λ（输送阻力系数）/367； P3=Q(输送量，t/h)*H（倾斜提升高度，米）/367 下面按上面提供的公式为大家举例说明： 计算LS150螺旋在输送量为14吨时，输送长度10米时，倾角30度时所需要的功率： P=（0。15*10/20）+（14*10*1。9/367）+（14*5/367）=0。075+0。725+0。 191=0。991KW$ K。 t3 故此实际选用电机功率 1。1KW？ 而我实际生产中选用速比为1：5的减速箱，电机功率5。5KW； 现在还有一个问题就是当我们只需要7吨的输送量的时候，选用1：10的减速箱，可否用3KW电机？ 使用5。5KW电机经速比1：5减速箱后输入的转矩为175。08牛?米。 使用3KW电机经速比1：10减速箱后输入转矩为191。00牛?米；故在改变输送量后可以选用3KW电机。 螺旋输送机的电机功率就是这样计算，遇到特殊的工况也需要特殊计算，电机功率的安全 系数一般是需要专业厂家根据工作经验选取的，不同的工况选取的电机安全系数也是不同的，以上就是沧州重诺机械为大家总结的螺旋输送机电机功率的计算方法，朋友们学会了吗？
斗式提升机怎样正确选择电机功率和主要特点 斗式提升机作为一种高效、安全、环保的垂直输送设备，广泛用于各类粮食、建材、冶金、电力、饲料与食品生产线中的粉未状、细料和粗粒料等不同物料的垂直输送。 斗式提升机的工作原理： 斗式提升机畚斗把自流进入机筒进口的物料或者把物料从机座底部舀起，通过输送带或链条提升到顶部，绕过头轮后将物料从斗式提升机出口倾入后续溜管。提升机一般分为链传动与带式传动两种。现在粮食行业使用的提升机一般都是采用带式传动的方式。 斗式提升机作为一种高效、安全、环保的垂直输送设备，广泛用于各类粮食、建材、冶金、电力、饲料与食品生产线中的粉未状、细料和粗粒料等不同物料的垂直输送,但是您知道在选择斗式提升机的时候，应注意电机功率的选择吗，下面我就为大家介绍一下，正确选择电机功率的重要性。 电动机的功率选择是否合适，对斗式提升机的正常工作和经济性都有影响。功率选得过小，不能保证斗式提升机的正常工作或使电动机长期过载而过早损坏，功率选得过大，则电动机价格高，且经常不在满载下运行，电动机效率和功率因数都较低，造成很大的浪费。斗式提升机电动机功率的确定，主要与其载荷大小、工作时间长短、发热多少有关。对于长期连续工
作的斗式提升机，可根据电动机所需的功率Pd来选择，再校验电动机的发热和启动力矩。选择时，应使电动机的额定功率Pe稍大于电动机的所需功率Pd即Pe≥Pd。对于间歇工作的机械，Pe可稍小于Pd。 斗式提升机的特点： ①斗式提升机一般采用自流式喂料与重力式卸料、离心式卸料的方式，采用密集型的大容量畚斗提升物料。因此具有有效功率高、配备电机功率小的特点。 ②斗式提升机的使用范围较广，对工作环境与物料的特性、种类的要求比较小，可以提升粮食行业常见的各种粒料与粉料；提升机相对密闭性能较好，正常使用的情况下不会有漏料、冒灰的情况，几乎对环境不造成污染。 ③提升机的喂料、输送与卸料的形式使提升机各部件之间很少发生挤压和碰撞现象并减少了机械磨损。 ④粮食行业的提升机一般都采用硬齿面斜齿轮减速器，功率为15kW以上的设备还配有液力耦合器，并都配有逆止装置防止突然停机时物料的倒流；这样既能使提升机启动平缓、运转平稳，又能在提升机过载时保护电机。 ⑤一般斗式提升机都是在下部采用重锤张紧装置加螺栓调整，实现自动张紧，能保持恒定的张紧力；皮带出现伸长时能够自动调节，避免皮带打滑的现象产生，同时料斗遇到偶然因素引起卡壳时有一定的缓冲，能有效地保护下部轴等部件。
斗式提升机功率的简单计算方法 实际生产中常会遇到斗式提升机功率的计算问题，设计手册中有专门的功率计算公式，但是其涉及因素太多，不仅要对运行部件进行受力分析，还要查阅相关资料并结合实际选取合适的参数，对人员素质要求较高，计算速度慢。现结合我厂情况，介绍 1种简易可行的计算方法。 分析提升机的运动可知，提升机的驱动功率主要消耗于3个方面：1.提升物料；2.克服运动中的阻力；3.克服料斗掏取物料的阻力。其中主要是1，其它两方面的消耗在计算中可用系数进行修正弥补。 物料的提升过程是连续、不均匀的，台时产量实际上是单位时间内提升物料的累计值，我们可将台时 产量G看作一个理想化的质点来研究，这样提升机在工作时必须使物料达到一定的提升高度H，即具有相应的势能；达到相应的线速度V，即具有动能。要使物料具有一定的动能与势能，就要对物料做功，根据动能、势能的计算公式可得出单位时间内需对物料做的功：W=(GgH+1/2GV3) 根据功率的定义可算出驱动轮轴所需的功率Po ：Po=（W／3600）×103 考虑到2、3的因素及功率的储备量，需要用系数K 对Po进行修正，根据对我厂对40余台提升机的分析、对比后得出，系数K宜选在2.5-3.5之间，总驱动功率P为： P=KPo=（2.5-3.5）Po 即：P=（2.5-3.5）×1/3600×（GgH+1/2GV2） 式中：W———单位时间内对物料所做的功，J； G———提升能力，t/h； H———提升高度，m； V———上驱动轮线速度，m/s； Po ———驱动轮轴所需功率，KW； P———斗式提升机驱动功率，KW。 这样根据结果可查阅相关手册来选取电动机。 如果设备运行条件较恶劣，在选择系数时取值较大。系数的选取主要取决于各厂的实际运行情况。
螺旋输送机计算
————————————————————————————————作者：————————————————————————————————日期：
1行星齿轮传动的符号 在行星齿轮传动中较常用的符号如下。 n ——转速,以每分钟的转数来衡量的角速度,r/min 。 ω——角速度，以每秒弧度来衡量的角速度,r ａd ／s 。 a n ——齿轮ａ的转速,ｒ/min 。 b n 一一内齿轮b 的转速,ｒ／m ｉn 。 x n ——转臂x 的转速，r ／m ｉn 。 c n ——行星轮c 的转速,r/m ｉn 。 ab i ——a 轮输入，ｂ轮输出的传动比，即 ab i =± b a z z C AB i ——在行星齿轮传动中，构件A 相对于构件c 的相对转速与构件B 相对构件C 的相 对转速之比值,即 C AB i = A C B C n n n n -- x ab i ——在行星齿轮传动中，中心轮a 相对于转臂ｘ的相对转速与内齿轮b 相对于转臂x 的相对转速之比值,即 x ab i = a x b x n n n n -- 根据原始条件可以确定所需用的输入功率为 1 6.5 6.80.980.980.980.98 P P KW = ==??入 至此，可以确定所用的电动机的型号 Y160M-6 行星轮数3p n =。
配齿计算 ２传动比条件 在行星齿轮传动中，各轮齿数的选择必须确保实现所给定的传动比p i 的大小。例如,２z —ｘ(A)型行星传动，其各轮齿数与传动比p i 的关系式为 b ax i ＝1-x ab i =1+ b a z z 可得b z =(b ax i -1）a z 若令 Y ＝a z p i ，则有b z =Y-a z 式中 p i ——给定的传动比．且有p i =b ax i ; Y ——系数,必须是个正整数; a z ——中心轮a 的齿数,一般,a z ≥min Z 。 3邻接条件 4同心条件 在此讨论的同心条件只适用丁渐开线圆柱齿轮的行星齿轮传动。所谓同 心条件就是出中心轮ａ、b （或e ）与行星轮ｃ(或d)的所有啮合齿轮副的实际中心距必须相等。 对于２Z —X(A)型行星齿轮传动,其同心条件为 ac cb a a ''= 在一般情况下,齿数a z 和b z 都不是p n 的倍数。当齿轮a 和b 的轮齿对称线及行星轮1的华而Ｑ1与直线O Ⅰ重合时，行星轮2的平面Q ２与直线O Ⅱ的夹角为C δ如果转臂x 固定,当中心轮ａ按逆时方向转过C δ时,则行星轮2按顺时针方向转过C δ角,而内齿轮b 按顺时针方向转过C δ角。 当p n 个行星轮在中心轮周围均匀分布时，则两相邻行星轮间的
斗式提升机的选型与设计 发表时间：2019-01-02T15:13:48.603Z 来源：《防护工程》2018年第29期作者：訾坡[导读] 斗式提升机是一种广泛采用的输送设备，涉及多个行业，比如食品加工行业、机械铸造行业、矿山运输行业、建筑行业等 简森工业洗涤技术（徐州）有限公司江苏徐州 221121 摘要：斗式提升机是一种广泛采用的输送设备，涉及多个行业，比如食品加工行业、机械铸造行业、矿山运输行业、建筑行业等。当前，人们越来越重视开发高强度的牵引构件，从而不断扩大了斗式提升机的应用范围。本文就斗式提升机的选型与设计展开探讨。关键词：斗式提升机；料斗；设计 1斗式提升机的类型和特点 斗式提升机的类型较多，比如，根据装载特点的不同，有流入式和掏取式之分；根据卸载特点的不同，有混合式、离心式和重力式之分；而根据牵引构件类别的不同，又有环链式、带式和板链式之分。与其他的输送设备对比发现，斗式提升机具有一定的优势。具体来说，斗式提升机横断面的外在尺寸并不大，不会占用太大的地面面积，操作人员可以有效地对输送系统进行紧凑的布置；斗式提升机可以将物料提升到较高的高度，通常超过40m，而极限高度约为350m；即使机壳是封闭的，斗式提升机也可以在壳内工作，不会扬起过多灰尘，污染少，环保性较好；物料的密封性较好。 2斗式提升机的选择依据 2.1原始参数 物料名称;物料特性,包括粒度(mm),松散密度可p(t/m3),温度、湿度、粘度、磨琢性等;实际输送量Q(m3h/);需要提升高度H(m)。 2.2料斗型式 料斗型式需要根据物料的湿度和黏度来确定。如果选择浅料斗，由于其前壁倾斜度较大，但深度不大，因此适用于流散性能差、较潮湿的物料输送；如果选择深料斗，由于其前壁倾斜度不大，但深度较大，因此适用于流散性能较好、干燥的物料输送。对于料斗布置得稀疏的斗式提升机，需视情况选择上述两种料斗。2.3牵引构件种类根据提升高度、物料温度选择。带式斗式提升机具有成本低、质量较小,可使用较高的速度、工作平稳且噪声小等优点,故应用较为广泛。但是,由于胶带强度较低,料斗在胶带上的固定处为薄弱环节,所以其提升高度一般都不太大,被运物料的种类也受到限制。链式斗式提升机却相反,它允许有较大的提升高度,可以提升块度较大和温度较高的物料。 3斗式提升机的设计计算 3.1物料运送效率 物料运送效率指单位时间内提升机的运送物料的重量，即（1）
螺旋输送机详细介绍 螺旋输送机俗称绞龙，是矿产、饲料、粮油、建筑业中用途较广的一种输送设备，从输送物料位移方向的角度划分，螺旋输送机分为水平式螺旋输送机和垂直式螺旋输送机两大类型，主要用于对各种粉状、颗粒状和小块状等松散物料的水平输送和垂直提升。 应用范围：螺旋输送机适用于各行业，如建材、化工、电力、冶金、煤炭、粮食等行业，适用于水平或倾斜输送粉状、粒状和小块状物料，如煤、灰、渣、水泥、粮食等，物料温度小于200℃。螺旋机不适于输送易变质的、粘性大的、易结块的物料。 螺旋输送机一般由输送机本体、进出料口及驱动装置三大部分组成；螺旋输送机的螺旋叶片有实体螺旋面、带式螺旋面和叶片螺旋面三种形式，其中，叶片式螺旋面应用相对较少，主要用于输送粘度较大和可压缩性物料，这种螺悬面型，在完成输送作业过程中，同时具有并完成对物料的搅拌、混合等功能。 螺旋输送机使用的环境温度通常为-20～50℃；其中，水平型螺旋输送机，其输送物料温度应小于200℃；输送机倾角β一般应小于20°；输送距离一般小于40m，最大不超过70m。垂直型螺旋输送机，其输送物料温度一般不大于80℃，垂直提升高度不超过8m。 鉴于螺旋输送机的应用范围及功能特点，用户在选型时，应根据使用环境及输送物料情况充分考虑、统筹兼顾、合理选定，以避免不必要的麻烦和损失。 工作原理：螺旋输送机是利用旋转的螺旋将被输送的物料沿固定的机壳内推移而进行输送工作，头部及尾部轴承移至壳体外，吊轴承采用滑动轴承设有防尘密封装置，轴瓦一般采用粉末冶金，输送水泥采用毛毡轴瓦，吊轴和螺旋轴采用滑块连接。 主要特点： 1、承载能力大、安全可靠。 2、适应性强、安装维修方便、寿命长。 3、整机体积小、转速高、确保快速均匀输送。 4、出料端设有清扫装置，整机噪声低、适应性强，进出料口位置布置灵活。 5、密封性好、外壳采用无缝钢管制作，端部采用法兰互相连接成一体，刚性好。 设备安装要求： a、进出料口现场安装应使进出料口的法兰支撑面与螺旋机的本体轴线平行;与相连接的法兰应紧密贴合不得有间隙。 b、螺旋机装妥以后应检查各存油处是否有足够润滑油、不够则加足之，其后进行无负载试车;在进行连续4小时以上试运转后，检查螺旋机。装配的正确性：发现异常的情况下应即停机，处理后在运转，直至处于良好运行状态为止。 c、螺旋机运转应平稳可靠，紧固件无松动现象。减速器无渗油、无异常声，电气设备安全可靠，空载运行功率≤额定功率的30%。 设备使用要求： a、螺旋机应无负荷起动，即在机壳内没有物料时起动，起动后方能向螺旋机给料。 b、螺旋机初始给料时，应逐步增加给料速度直至达到额定输送能力，给料应均匀，否则容易造成输送物料的积塞，驱动装置的过载，使整台机器早日的损坏。 C、为了保证螺旋机无负荷起动的要求，输送机在停车前应停止加料，等机壳内物料完全输尽后方可停止运转。 d、被输送物料内不得混入坚硬的大块物料，避免螺旋卡死而造成螺旋机的损坏。 e、在使用中经常检测螺旋机各部分的工作状态、注意各紧固件是否松动，如果发现机件松动，则应立即拧紧螺钉，使之重新坚固。 f、螺旋机的机盖在机器运转时不应该取下，以免发生事故。
目录 1 斗式提升机的概述 (2) 1.1 斗式提升机的概述以及发展现状 (2) 1.2 NE系列斗提机的原理和主要结构 (2) 1.3 斗式提升机的分类 (3) 1.4 设计方案的说明 (4) 2 斗式提升机畚斗和输送链的选择 (5) 2.1 畚斗型号的选取 (5) 2.2 链条的选择 (7) 2.3 链轮的选择 (8) 3 斗式提升机传动系统的设计计算 (10) 3.1 电动机的选择 (10) 3.2 链传动的设计 (13) 3.3 轴的设计 (17) 4 斗式提升机的结构尺寸 (19) 5 维修保养 (22) 设计总结 (23) 谢词 (24) 参考文献 (25)
1 斗式提升机的概述 1.1 斗式提升机的概述以及发展现状 β>方向上输送物料的设备，斗式提升机是专门用在竖直或者大倾角()070 它的优点是能垂直方向输送物料，占地面积很小。与倾斜的带式输送机相比，提升机同样的高度所需通过的输送路程可大为缩短。斗式提升机按型号可分为TD，HL，TB，NE等型号，TD型应用最为广泛，牵引构件时皮带，速度比较高，主要适用于输送松散密度较小的粉状和粒状以及小块状无磨琢性的散装物料，其驱动功率较小，产量不高。而NE型斗式提升机是新型的技术，采用板链式的牵引构件，输送量较大，提升高度高，同时尺寸也随之增大，驱动功率也增大。 国内外斗式提升机的发展很快，主要体现在:一方面是功能的多元化、应用范围的扩大。如NE系列斗式提升机的出现。另一方面是斗提机的输送量、提升高度等有所改进，并成为未来发展的核心方向。目前，我国生产的斗提机类型较多，主要特点是：驱动功率小，主要是在物料的提升过程中几乎无回料和挖料现象，因此无效功率少；提升范围广，提升高度高，运行可靠、平稳，可提升物料的类型广；提升机的喂料采用流入式，无需料斗挖料，材料之间不易发生挤压和碰撞现象。虽是如此，但是我国的斗提机技术与国外还是存在不小的差距。 1.2 NE系列斗提机的原理和主要结构 板链式斗式提升机主要由运行部件、驱动装置、上部装置、中部机壳、下部装置组成。 运行部件---由料斗和专用板式链条组成,NE400采用双排链。 驱动装置---主要采用多种驱动组合驱动,驱动平台上装有检修架和栏杆，分左装和右装两种。 上部装置---为了防止链条摆动安装有轨道(双排链)、棘轮逆止器、卸料口装有防回料橡胶板。 中间节---部分中间节装有轨道(双链),用来防止链条在工作中左右摆动。 下部装置---安装有自动张紧装置，NE400主要用沉重箱来做张紧装置。 板链式斗式提升机的特点：上下链轮采用ZG310-570。整体调质，HB229-269齿面淬火HRC40~48。
输送机动力计算简易公式(修正版） 皮带机斗提机刮板机螺旋机功率计算简易公式 酒风jiufng 2010.4.20 产量：Q t/h 长度：L m 垂直提升高度：H m 电机功率：N kW 1、刮板机 N=0.003QL+0.004QH+1.5 2、提升机 N=0.005QH+1.5 3、螺旋机 N=0.01QL+0.004QH+1.5 4、皮带机 N=（0.00025~0.0006）QL+0.0032QH+（1.5~3） 1、以上Ｌ为输送机总长，不是投影长度。垂直部分的长度也要计入在内。 2、以上公式用来粗略估算，预算报价，也可用于不很重要的场合进行生产选型。对于刮板机和提升机，该公式已经非常精准，不需要再按照手册之类的进行额外复杂的计算。对于要求负载启动的场合需额外计算。 3、当计算结果在临界点附近时，要根据工况、可靠性要求及物料性质适当的调节选取范围。对于刮板机、螺旋机来说，输送流动性好的摩擦系数小的物料取低值，反之取高值。 4、上述公式不需要考虑输送机的具体结构，零部件要素。 5、适用于尾部进料方式是单点喂料的情况。如果是长料斗一段长度内有压力则需要加大动力，具体加大多少经验确定。
6、上述皮带机高度系数0.0032，比刮板斗提螺旋小，因为它没有物料回落的内摩擦，只需加一个电机储备系数（1.2/367）。 7、皮带机情况特殊，大产量、长距离、有高差情况下取小系数，反之取大系数。何为大？数百吨以上，百米以上，有高差。长度50米以下，近于水平取顶值0.0006，百米以下或有高差酌减，水平取0.00035以上。 例一：一台垂直螺旋机，长度18米，产量60吨时，则动力为 Ｎ＝0.01x60x18+0.004x60x18+1.5=17.7kw，取18.5kW电机。 例二：一台皮带机，总长30米，输送量300吨时，输送高度3米，动力为 N=0.0005x300x30+0.0032x300x3+2.2=9.58kW，取11kW电机。 例三：一台提升机，港口进出仓用，产量400吨时，提升高度23米，动力为 N=0.005x400x23+1.5=47.5kW，取55kW电机。 垂直斗式提升机选型设计及计算 一、选型 常用斗式提升机主要有TD型带式斗式提升机、TH型圆环链斗式提升机（老型号为HL型）、TB型板式套筒滚子链斗式提升机（老型号为PL型）、TZD型带式斗式提升机等。 TD型带式斗提机适用于输送容重小于1.5t/m3的粉状、粒状、小块状的无磨琢性及半磨琢性物料，物料温度不超过60℃，采用离心式或混合式方式卸料。料斗有浅斗（Q型）、弧形斗（H型）、中深斗（zd型）、深斗（sd型）四种。 TH型环链斗提机适用于输送容重小于1.5t/m3的粉状、粒状、小块状的无磨琢性及半磨琢性物料，物料温度不超过250℃，采用混合式和重力式方式卸料。料斗有中深斗（zh 型）和深斗（sh型）两种。其基本参数见表2。 TB型板链斗提机适用于输送容重小于2t/m3的中、大块状的磨琢性物料，物料温度不超过250℃，采用重力式方式卸料。除TB250为角型（J）料斗外，其余机型均为梯形（T）
