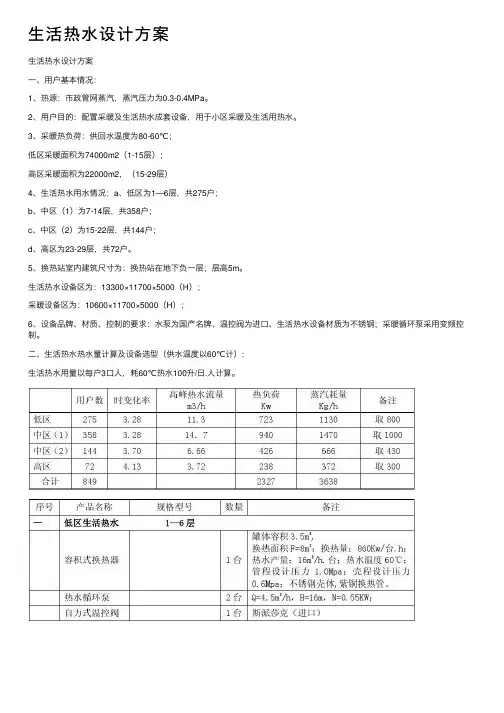

生活热水设计方案
一、用户基本情况：
1、热源：市政管网蒸汽，蒸汽压力为0.3-0.4MPa。
2、用户目的：配置采暖及生活热水成套设备，用于小区采暖及生活用热水。
3、采暖热负荷：供回水温度为80-60℃；
低区采暖面积为74000m2（1-15层）；
高区采暖面积为22000m2，（15-29层）
4、生活热水用水情况：a、低区为1—6层，共275户；
b、中区（1）为7-14层，共358户；
c、中区（2）为15-22层，共144户；
d、高区为23-29层，共72户。
5、换热站室内建筑尺寸为：换热站在地下负一层；层高5m。
生活热水设备区为：13300×11700×5000（H）；
采暖设备区为：10600×11700×5000（H）；
6、设备品牌、材质、控制的要求：水泵为国产名牌、温控阀为进口、生活热水设备材质为不锈钢；采暖循环泵采用变频控制。
二、生活热水热水量计算及设备选型（供水温度以60℃计）:
生活热水用量以每户3口人，耗60℃热水100升/日.人计算。
三、采暖系统热负荷计算及换热机组设备选型：
采暖热负荷取40W/m2。（用户分户计量）
换热站采暖热负荷计算表
四、工作原理：
采暖流程工作原理（蒸汽热源）:
蒸汽进入分汽缸后经过滤器过滤进入波节管换热器与被加热水（采暖循环水
）进行热交换：通过设置在供回水总管上的压差传感器所测定的压差，将供回水压差转换成标准电信号，由控制仪不断地与设定值进行比较，采用PID算法处理，将得出的调节参量传至变频器进行控制，自动调整变频器的输出频率，从而改变变频水泵电机转速。
系统需水量变大时，出水压力降低，控制器即对应输出一个增大的调节信号，变频器输出频率增加，水泵转速上升；反之，调节结果使水泵转速下降；最终保持供回水压差基本稳定在设定值，压力控制精度偏差一般不大于0.01MPa。
通过安装在机组出水管道上的温度感应器和蒸汽入口的温控阀来调节蒸汽流量，使被加热水出口温度保持在设定值,蒸汽放热变成的冷凝水排放至冷凝水箱。
当系统因泄漏、降温或其它原因导致系统压力低于设置压力下限时，自动定压补水系统开启，自动向系统补水增压；当采暖系统因升温或其它原因导致系统压力高于设置压力上限时，安全泄压装置（电磁阀）开启泄压；当系统压力在设定压力范围内时，安全泄压装置（电磁阀）关闭，从而保证系统安全、稳定运行。
系统初次运行充水以DN40快速补水管向系统充水。
生活热水流程工作原理：
来自分汽缸的蒸汽经温度控制阀进入容积式换热器与被加热水（自来水+循环热水）进行热交换，加热后的热水供用户使用：
通过设置在被加热水出口（容积式换热器上部）的温度感应器和蒸汽入口的温控阀来调节蒸汽流量，使被加热水出口温度维持设定值。
自来水作为生活热水的主供水源，经电子除垢仪处理（如自来水硬度较小，可不用）后供入生活热水系统；并对系统的热水进行一定水量的循环来保证系统热水的温度均匀。
系统初次运行考虑到系统温度较低且不均匀，启动2台热水循环泵同时运行，待回水温度达到目标值后，停止运行1台水泵，保留一台水泵运行。
蒸汽放热变成的冷凝水排放至冷凝水回收器。
五、附：
1、生活热水流程图4张,；
2、采暖换热流程图2张,；
