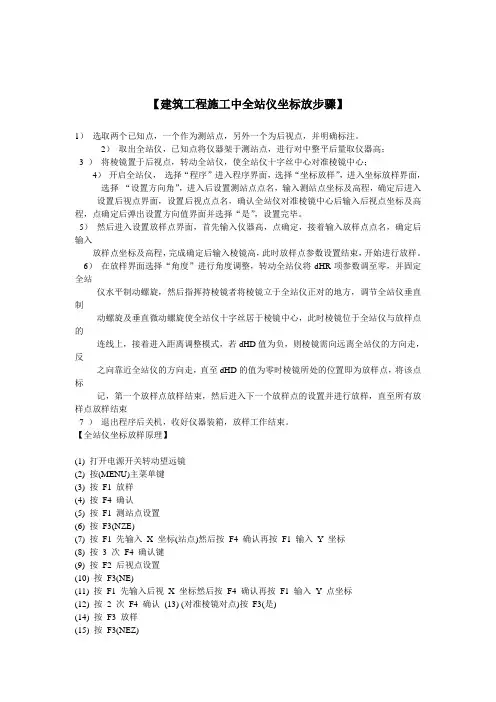

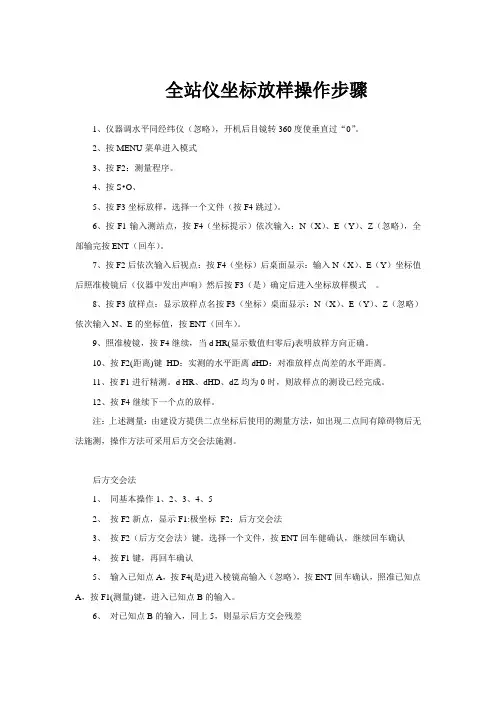

【建筑工程施工中全站仪坐标放步骤】
1
）选取两个已知点，一个作为测站点，另外一个为后视点，并明确标注。
2）取出全站仪，已知点将仪器架于测站点，进行对中整平后量
取仪器高；
、
3 ）将棱镜置于后视点，转动全站仪，使全站仪十字丝中心对
准棱镜中心；
4）开启全站仪，选择“程序”进入程序界面，选择“坐标放样”，
进入坐标放样界面，
选择“设置方向角”，进入后设置测站点点名，输入测站点
坐标及高程，确定后进入
设置后视点界面，设置后视点点名，确认全站仪对准棱镜中心后输入后视点坐标及高程，点确定后弹出设置方向值界面并选择“是”，
设置完毕。
5）然后进入设置放样点界面，首先输入仪器高，点确定，接着输入
放样点点名，确定后输入
放样点坐标及高程，完成确定后输入棱镜高，此时放样点参数设
置结束，开始进行放样。
6）在放样界面选择“角度”进行角度调整，转动全站仪将dHR
项参数调至零，并固定全站
仪水平制动螺旋，然后指挥持棱镜者将棱镜立于全站仪正对的
地方，调节全站仪垂直制
动螺旋及垂直微动螺旋使全站仪十字丝居于棱镜中心，此时棱
镜位于全站仪与放样点的
连线上，接着进入距离调整模式，若dHD值为负，则棱镜需
向远离全站仪的方向走，反
之向靠近全站仪的方向走，直至dHD的值为零时棱镜所处的
位置即为放样点，将该点标
记，第一个放样点放样结束，然后进入下一个放样点的设置并进行放样，直至所有放样点放样结束。
7 ）退出程序后关机，收好仪器装箱，放样工作结束。

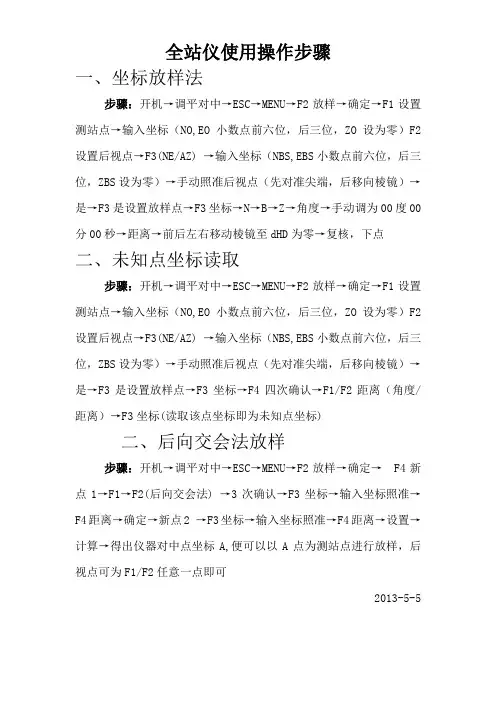

【全站仪坐标放样原理】
(1) 打开电源开关转动望远镜
(2) 按(MENU)主菜单键
(3) 按F1 放样
(4) 按F4 确认
(5) 按F1 测站点设置
(6) 按F3(NZE)
(7) 按F1 先输入X 坐标(站点)然后按F4 确认再按F1 输入Y 坐标
(8) 按3 次F4 确认键
(9) 按F2 后视点设置
(10) 按F3(NE)
(11) 按F1 先输入后视X 坐标然后按F4 确认再按F1 输入Y 点坐标
(12) 按2 次F4 确认(13) (对准棱镜对点)按F3(是)
(14) 按F3 放样
(15) 按F3(NEZ)
(16) 按F1 先输入需放点X 坐标按F4 确认再按F1 输入Y 坐标
(17) 按3 次F4 确认
(18) 按F1 极差键
(19) 转动水平度盘使水平角接近00 旋紧启动微调将水平角dHR 为000’0”然后对准方向棱镜
(20) 按F1 测距当dHD 为0.000 表示方向距离正确(-数往后+数往前) 注:再下点按F4 输入错误按ESC 键
【距离测量】
(1) 打开电源转动望远镜
(2) 按2 次(DISP)切换键进入平距、高差测量模式
(3) 照准棱镜中心
(4) 按F1（测距）键
(5) 记录测量数据注：按（ESC）键测距值被清空。按3 次（DISP）切换键可将测距结果切换斜距示
【斜距测距】
（1）开机进入菜单界面按（DISP）切换键
（2）照准棱镜中心
（3）按F1 测距键
【角度测量】
（1）开机照准目标A 点“
（2）设置A 点水平角为000’0（按F1 置零键再按F3 是键）
（3）照准目标B点便知水平角和竖直角
【采集全站仪坐标数据】
(1) 开机并转动镜头
(2) 按(MENU)菜单功能键
(3) 按F1 放样键
(4) 按F4 确认键
(5) 按F1 测站点设置
(6) 按F3(NEZ)键
(7) 按F1 输入站点X 坐标及Y 坐标
(8) 按3 次F4 确认键
(9) 按F2 后视点设置
(10) 按F3(NE)键
(11) 按F1 输入后视X 坐标及Y 坐标
(12) 按2 次确认键
(13) 对准后视棱镜点对点按F3 是键
(14) 按退出键(ESC)
(15) 按F2 数据采集
(16) 按F2 列表
(17) 按F4 确认
(18) 按F3 碎部点
(19) 按F3 测量键
(20) 按F3(NEZ)键测到该位置点坐标数据注:需测下一点对准该点按F3 测量键
【水平角(左右)切换、】(1) 照准目标水平角置零
(2) 按F4 功能键次
(3) 按F2(左右)键水平角右角模式转换左角模式注:每按1 次F2 键左右角依次转换
【面积测量】
(1) 开机按(ENU)功能键
(2) 按F3 程序
(3) 按F3 面积
(4) 按F1 测距注:每对1 次棱镜按1 次F1 键

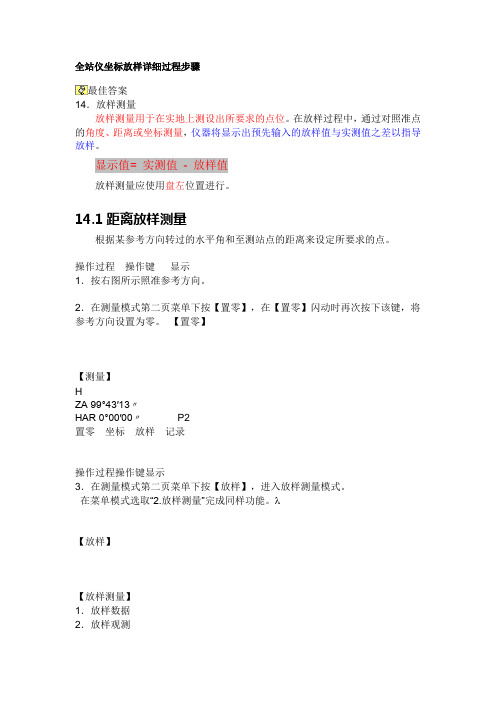

【全站仪坐标放样详细过程步骤】
14．放样测量放样测量用于在实地上测设出所要求的点位。在放样过程中，通过对照准点的角度、距离或坐标测量，仪器将显示出预先输入的放样值与实测值之差以指导放样。
显示值= 实测值- 放样值放样测量应使用盘左位置进行。
14.1距离放样测量根据某参考方向转过的水平角和至测站点的距离来设定所要求的点。
【操作过程操作键显示】
1．在测量模式第二页菜单下按【放样】，进入放样测量菜单屏幕。也可在菜单模式选取“2.放
样测量”进入坐标放样。
2. 选取“
3.测站设置”进行测站数据输入、选取“
4.方位角”完成仪器定向，选取“
5.仪器棱镜
高”输入仪器及目标高（参阅“13.1输入测站坐标”、“13.2后视方位角设置”、“13.3输入棱镜
高及仪器高”）【放样】，↓4．方位角
3．选取“1.放样数据”后按【】，进入放样数据输入屏幕。【放样距离角度】H
定 HA:
【放样测量】
1．放样数据
2．放样观测3．测站设置
4．按【坐标】，进入放样坐标输入屏幕。在Np、Ep、Zp 中分别输入待放样点的三个坐标值，每输完一个数据项后按【】。需调用内存坐标数据按【查找】（参阅13.1.2调用内存中已知数据）。。? 按【距离】可切换到距离放样模式。? 按【记录】可将输入的坐标数据记录至内存中。【坐标】? 【放
样坐标】Np
5.上述数据输入完毕后，按[确定]。仪器计算出放样所需距离和水平角并显示在屏幕上。当已调整目标及仪器高度，按【高程】可重新输入棱镜高及仪器高。（参阅“13.3输入棱镜高及仪器高”）? 【确定】【放样距离角度】H
6.4854 HA: 79°43′37〃确定坐标高程【坐标放样】dN: dE: dZ:
6.按【确定】进入放样观测屏幕。【确定】改正模式引导测量
7.按【引导】进入放样引导屏幕。按“14.1距离放样测量”中步骤7～10操作定出待放样点的平面位
置。此时第四行位置上显示的值为目标点与待放样点的高差。箭头的含义? ：向上移动棱镜
【引导】【坐标放样】←→0°00′00〃↑↓0.001m 0.143m 改正模式差值测量：向下移动棱镜
8.向上或向下移动棱镜至第四行位置上显示的值为0m（当该值接近于0m 时，屏幕上显示出两个箭头）。当第2、3、4行的显示值均为0时，测杆底部所对应的位置即为待放样点的位置。按【停止】可停止测量，完成该点放样。? 【坐标放样】▼←↑↓0°0′0〃0.000m 0.000m 改正模式差值停止
9. 按【差值】显示坐标放样成果。按【ESC】返回放样测量菜单屏幕。【差值】【坐标放样】
改正模式导测量【附】坐标放样时的距离改化MTS-800由用户设定改化系数的方式来实现距离的海平面归算及投影改化。有此要求的用户可按下述步骤输入改化系数。
（1）投影面上的距离HDg = HD×改化系数HDg：投影面上的距离HD：地面上的距离
（2）地面上的距离HD = HDg/改化系数当改化系数被设定后，适用于包括放样在内的所有的涉及到坐标的测量程序。? 改化系数输入范围: 0.98-1.02 。缺省值：1.000000(即不进行改化)? 操
作过程操作键显示1．在测量模式第一页下按【改正】进入测距参数设置。【改正】
【测距条件设置】测距模式单次精测折光改正无棱镜常数0 确定】或按【PAGE】移动
光标至改化系数输入行。?】【?2．按【、】【测距条件设置】?】【?【改化系数：
1.000000 P3 确定3．输入改化系数，【确定】，返回测量模式。【确定】P1 dN: 0.000m d E: -0.001m dZ: 0.001m 【测量】H ZA 99°43′13〃HAR 120°09′12〃P1 测距切换置角改正112
全站仪的放线过程 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】
全站仪的放线过程学习的来 全站仪的厂家很多，主要的厂家及相应生产的全站仪系列有：瑞士徕卡公司生产的TC 系列全站仪；日本 TOPCN （拓普康）公司生产的 GTS 系列；索佳公司生产的SET 系列；宾得公司生产的 PCS 系列；尼康公司生产的 DMT 系列及瑞典捷创力公司生产的 GDM 系列全站仪。我国南方测绘仪器公司 90 年代生产的 NTS 系列全站仪填补了我国的空白，正以崭新的面貌走向国内国际市场。 全站仪的工作特点： 1、能同时测角、测距并自动记录测量数据； 2、设有各种野外应用程序，能在测量现场得到归算结果； 3、能实现数据流； 一、TOPCON 全站仪构造简介 图1为宾得全站仪 PTS-V2 ，图2为尼康 C-100 全站仪，图3为智能全站仪GTS-710，图4为蔡司Elta R系列工程全站仪，图5为徕卡TPS1100系列智能全站仪。 二、全站仪的功能介绍 1、角度测量（angle observation） （1）功能：可进行水平角、竖直角的测量。 （2）方法：与经纬仪相同，若要测出水平角∠ AOB ，则： 1）当精度要求不高时： 瞄准 A 点——置零（ 0 SET ）——瞄准 B 点，记下水平度盘 HR 的大小。 2）当精度要求高时：——可用测回法（ method of observation set ）。 操作步骤同用经纬仪操作一样，只是配置度盘时，按“置盘”（ H SET ）。 2、距离测量（ distance measurement ） PSM 、PPM 的设置——测距、测坐标、放样前。 1）棱镜常数（PSM ）的设置。 一般： PRISM=0 （原配棱镜），-30mm （国产棱镜） 2）大气改正数（ PPM ）（乘常数）的设置。 输入测量时的气温（ TEMP ）、气压（ PRESS ），或经计算后，输入 PPM 的值。 （1）功能：可测量平距 HD 、高差 VD 和斜距 SD （全站仪镜点至棱镜镜点间高差及斜距） （2）方法：照准棱镜点，按“测量”（ MEAS ）。 3、坐标测量（ coordinate measurement ） （1）功能：可测量目标点的三维坐标（ X ， Y ， H ）。 （2）测量原理
全站仪的使用 全站仪具有角度测量、距离(斜距、平距、高差)测量、三维坐标测量、导线测量、交会定点测量和放样测量等多种用途。内置专用软件后，功能还可进一步拓展。全站仪的基本操作与使用方法： 水平角测量 （1）按角度测量键，使全站仪处于角度测量模式，照准第一个目标A。（2）设置A方向的水平度盘读数为0°00′00〃。 （3）照准第二个目标B，此时显示的水平度盘读数即为两方向间的水平夹角。距离测量 （1）设置棱镜常数 测距前须将棱镜常数输入仪器中，仪器会自动对所测距离进行改正。 （2）设置大气改正值或气温、气压值 光在大气中的传播速度会随大气的温度和气压而变化，15℃和760mmHg是仪器设置的一个标准值，此时的大气改正为0ppm。实测时，可输入温度和气压值，全站仪会自动计算大气改正值（也可直接输入大气改正值），并对测距结果进行改正。 （3）量仪器高、棱镜高并输入全站仪。 （4）距离测量 照准目标棱镜中心，按测距键，距离测量开始，测距完成时显示斜距、平距、高差。 全站仪的测距模式有精测模式、跟踪模式、粗测模式三种。精测模式是最常用的测距模式，测量时间约2.5S，最小显示单位1mm；跟踪模式，常用于跟踪移动目标或放样时连续测距，最小显示一般为1cm，每次测距时间约0.3S；粗测模式，测量时间约0.7S，最小显示单位1cm或1mm。在距离测量或坐标测量时，可按测距模式（MODE）键选择不同的测距模式。 应注意，有些型号的全站仪在距离测量时不能设定仪器高和棱镜高，显示的高差值是全站仪横轴中心与棱镜中心的高差。 坐标测量 （1）设定测站点的三维坐标。 （2）设定后视点的坐标或设定后视方向的水平度盘读数为其方位角。当设定后视点的坐标时，全站仪会自动计算后视方向的方位角，并设定后视方向的水平度盘读数为其方位角。 （3）设置棱镜常数。 （4）设置大气改正值或气温、气压值。 （5）量仪器高、棱镜高并输入全站仪。 （6）照准目标棱镜，按坐标测量键，全站仪开始测距并计算显示测点的三维坐标。 全站仪的数据通讯 全站仪的数据通讯是指全站仪与电子计算机之间进行的双向数据交换。全站仪与计算机之间的数据通讯的方式主要有两种，一种是利用全站仪配置的PCMCIA （personal computer memory card internation association,个人计算机存储卡
全站仪的功能介绍 1、角度测量（angle observation） （1）功能：可进行水平角、竖直角的测量。（2）方法：与经纬仪相同，若要测出水平角∠ AOB ， 则： 1）当精度要求不高时： 瞄准 A 点——置零（ 0 SET ）——瞄准 B 点，记下水 平度盘 HR 的大小。 2）当精度要求高时：——可用测回法（ method of observation set ）。 操作步骤同用经纬仪操作一样，只是配置度盘时，按“置 盘”（ H SET ）。 2、距离测量（ distance measurement ） PSM 、PPM 的设置——测距、测坐标、放样前。 1）棱镜常数（PSM ）的设置。 一般： PRISM=0 （原配棱镜），-30mm （国产棱镜） 2）大气改正数（ PPM ）（乘常数）的设置。 输入测量时的气温（ TEMP ）、气压（ PRESS ），或经计算后，输入 PPM 的值。 （1）功能：可测量平距 HD 、高差 VD 和斜距 SD （全站仪镜点至棱镜镜点间高差及斜距） （2）方法：照准棱镜点，按“测量”（ MEAS ）。
3、坐标测量（ coordinate measurement ） （1）功能：可测量目标点的三维坐标（ X ， Y ， H ）。 （2）测量原理 若输入：方位角，测站坐标（，）；测得：水 平角和平距。则有： 方位角： 坐标： 若输入：测站 S 高程，测得：仪器高 i ，棱镜高 v ，平距，竖直角，则有： 高程： （3）方法： 输入测站 S （ X ， Y ，H ），仪器高 i ，棱镜高 v ——瞄准后视点 B ，将水平度盘读数设置为——瞄准目标棱镜点 T ，按“测量”，即可显示点 T 的三维坐标。 4、点位放样 (Layout) （1）功能：根据设计的待放样点 P 的坐标，在实地标出 P 点的平面位置及填挖高度。 （2）放样原理 1）在大致位置立棱镜，测出当前位置的坐标。
全站仪坐标放样原理 (1)打开电源开关转动望远镜 (2)按(MENU)主菜单键 (3)按F1放样 (4)按F4确认 (5)按F1测站点设置 (6)按F3(NZE) (7)按F1先输入X坐标(站点)然后按F4确认再按F1输入Y坐标 (8)按3次F4确认键 (9)按F2后视点设置 (10)按F3(NE) (11)按F1先输入后视X坐标然后按F4确认再按F1输入Y点坐标 (12)按2次F4确认 (13)(对准棱镜对点)按F3(是) (14)按F3放样 (15)按F3(NEZ) (16)按F1先输入需放点X坐标按F4确认再按F1输入Y坐标 (17)按3次F4确认 (18)按F1极差键 (19)转动水平度盘使水平角接近00旋紧启动微调将水平角dHR为000’0”然后对准方向棱镜 (20)按F1测距当dHD为0.000表示方向距离正确(-数往后+数往前) 注:再下点按F4输入错误按ESC键 距离测量 (1)打开电源转动望远镜 (2)按2次(DISP)切换键进入平距、高差测量模式 (3)照准棱镜中心 (4)按F1（测距）键 (5)记录测量数据 注：按（ESC）键测距值被清空。按3次（DISP）切换键可将测距结果切换斜距示 斜距测距 （1）开机进入菜单界面按（DISP）切换键 （2）照准棱镜中心 （3）按F1测距键 角度测量 （1）开机照准目标A点 （2）设置A点水平角为000’0“（按F1置零键再按F3是键） （3）照准目标B点便知水平角和竖直角
采集全站仪坐标数据 (1)开机并转动镜头 (2)按(MENU)菜单功能键 (3)按F1放样键 (4)按F4确认键 (5)按F1测站点设置 (6)按F3(NEZ)键 (7)按F1输入站点X坐标及Y坐标 (8)按3次F4确认键 (9)按F2后视点设置 (10)按F3(NE)键 (11)按F1输入后视X坐标及Y坐标 (12)按2次确认键 (13)对准后视棱镜点对点按F3是键 (14)按退出键(ESC) (15)按F2数据采集 (16)按F2列表 (17)按F4确认 (18)按F3碎部点 (19)按F3测量键 (20)按F3(NEZ)键测到该位置点坐标数据 注:需测下一点对准该点按F3测量键 水平角(左右)切换 (1)照准目标水平角置零 (2)按F4功能键次 (3)按F2(左右)键水平角右角模式转换左角模式 注:每按1次F2键左右角依次转换 面积测量 (1)开机按(ENU)功能键 (2)按F3程序 (3)按F3面积 (4)按F1测距 注:每对1次棱镜按1次F1键 全站仪坐标放样详细过程步骤 最佳答案 14．放样测量
全站仪和坐标的计算 全站仪的功能介绍 1、角度测量（angle observation） （1）功能：可进行水平角、竖直角的测量。 （2）方法：与经纬仪相同，若要测出水平角∠ AOB ，则： 1）当精度要求不高时： 瞄准 A 点——置零（ 0 SET ）——瞄准 B 点，记下水平度盘 HR 的大小。 2）当精度要求高时：——可用测回法（ method of observation set ）。操作步骤同用经纬仪操作一样，只是配置度盘时，按“置盘”（ H SET ）。 2、距离测量（ distance measurement ） PSM 、PPM 的设置——测距、测坐标、放样前。 1）棱镜常数（PSM ）的设置。 一般： PRISM=0 （原配棱镜），-30mm （国产棱镜） 2）大气改正数（ PPM ）（乘常数）的设置。 输入测量时的气温（ TEMP ）、气压（ PRESS ），或经计算后，输入 PPM 的值。 （1）功能：可测量平距 HD 、高差 VD 和斜距 SD （全站仪镜点至棱镜镜点间高差及斜距） （2）方法：照准棱镜点，按“测量”（ MEAS ）。
3、坐标测量（ coordinate measurement ） （1）功能：可测量目标点的三维坐标（ X ， Y ， H ）。 （2）测量原理 若输入：方位角，测站坐标（，）；测得：水平角和平距。则有：方位角： 坐标： 若输入：测站 S 高程，测得：仪器高 i ，棱镜高 v ，平距，竖直角，则有： 高程： （3）方法： 输入测站 S （ X ， Y ，H ），仪器高 i ，棱镜高 v ——瞄准后视点 B ，将水平度盘读数设置为——瞄准目标棱镜点 T ，按“测量”，即可显示点 T 的三维坐标。 4、点位放样 (Layout) （1）功能：根据设计的待放样点 P 的坐标，在实地标出 P 点的平面位置及填挖高度。 （2）放样原理 1）在大致位置立棱镜，测出当前位置的坐标。 2）将当前坐标与待放样点的坐标相比较，得距离差值 dD 和角度差 dHR
全站仪的坐标测量如何使用？ 如：测站点坐标为（500，300，362），后视点坐标为（500，445，456），测点坐标为（471.7，777.9，385）（以CAD画出的）。如何直接测出测点坐标？ 全站仪的坐标测量你应该好好看看使用说明书！ 一般来说分为这样几步： 1、输入坐标，测站点、后视点及要测的碎布点事先是家里输入进去的。具体在说明书里的数据录入这一块。 2、到了野外，首先是一起对中整平，开机后，进入坐标测量。 3、设置测站点。 4、设置后视点，这是很关键的是仪器不同，方法不同。 一般都要，拟设好后视点后，要对后视点进行一次测量，这个过程实际就是陪准坐标系统。关键关键！配好以后一起会将测量的后视点坐标直接显示出来，你可以和已有的坐标对照一下。一般来说。二者之差不大于5cm就可以拉 5、测量 一般全站仪测角精度都不是很高 还有对中误差，后视误差等等等等等 要求精度高可以用GPS静态测量 内容：了解全站仪的分类、等级、主要技术指标；掌握全站仪的基本操作，测角、测边、测三维坐标和三维坐标放样的原理和操作方法；了解全站仪的对边测量、悬高测量、面积测量等方法。 重点：全站仪的基本操作，测角、测边、测三维坐标和三维坐标放样的原理和操作方法。 难点：全站仪测三维坐标和三维坐标放样的原理和操作方法。 教学方法：采取演示法教学。讲解拓普康全站仪使用，在课堂上每讲一项功能后，利用多媒体课室的优点，现场演示一次，并将操作过程通过投影仪投影到屏幕上，起到直观、形象的效果，使学生能迅速掌握全站仪的使用。 § 7.1 全站仪（total station）的功能介绍
随着科学技术的不断发展，由光电测距仪，电子经纬仪，微处理仪及数据记录装置融为一体的电子速测仪（简称全站仪）正日臻成熟，逐步普及。这标志着测绘仪器的研究水平制造技术、科技含量、适用性程度等，都达到了一个新的阶段。 全站仪是指能自动地测量角度和距离，并能按一定程序和格式将测量数据传送给相应的数据采集器。全站仪自动化程度高，功能多，精度好，通过配置适当的接口，可使野外采集的测量数据直接进入计算机进行数据处理或进入自动化绘图系统。与传统的方法相比，省去了大量的中间人工操作环节，使劳动效率和经济效益明显提高，同时也避免了人工操作，记录等过程中差错率较高的缺陷。 全站仪的厂家很多，主要的厂家及相应生产的全站仪系列有：瑞士徕卡公司生产的TC 系列全站仪；日本TOPCN （拓普康）公司生产的GTS 系列；索佳公司生产的SET 系列；宾得公司生产的PCS 系列；尼康公司生产的DMT 系列及瑞典捷创力公司生产的GDM 系列全站仪。我国南方测绘仪器公司90 年代生产的NTS 系列全站仪填补了我国的空白，正以崭新的面貌走向国内国际市场。 全站仪的工作特点： 1、能同时测角、测距并自动记录测量数据； 2、设有各种野外应用程序，能在测量现场得到归算结果； 3、能实现数据流； 一、TOPCON 全站仪构造简介 图1为宾得全站仪PTS-V2 ，图2为尼康C-100 全站仪，图3为智能全站仪GTS-710，图4为蔡司Elta R系列工程全站仪，图5为徕卡TPS1100系列智能全站仪。 二、全站仪的功能介绍 1、角度测量（angle observation）
全站仪坐标测量方法步 骤 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】
全站仪坐标测量方法步骤 1、架设仪器，对中、调平。 2、按“菜单（MENU）”键，后显示“数据采集”，按“F1”后，出现选择文件，按“F1”输入“文件名”后按“回车”。 3、按“F1`”测站点输入，输入点号、仪器高后，显示测站，再按“测站”后出现坐标输入，输入坐标后按回车键，出现“记录”，此时有个选择对话框，“是”与“否”，这时按“是”以保存，完成整个测站点的输入。 4、显示菜单里有个“后视”，按F2键输入点号棱镜镜高，按“后视---F4键”显示“AE/AZ”按“F3”键输入坐标，坐标输入完成后，出现“后视点号与镜高”，对准后视棱镜，按测量，显示“斜距”与“坐标”，按坐标镜后就可以进行坐标测量。测量完毕后按“是”以保存。保存后显示菜单下有个“前视”，按“前视”输入“棱镜高”后按测量，就可以测到“前视点的坐标”。如果接下来还要测其它的点，按“同前”就可以测接下来的坐标点。这时如果镜高与之前有所变动，再输入镜高，后按“同前”就可以测到其它点了。……如果镜高与之前一致，直接按同前。 这样就完成了整个数据采集。1）水平角测量 （1）按角度测量键，使全站仪处于角度测量模式，照准第一个目标A。 （2）设置A方向的水平度盘读数为0°00′00″。 （3）照准第二个目标B，此时显示的水平度盘读数即为两方向间的水平夹角。 2）距离测量 （1）设置棱镜常数 测距前须将棱镜常数输入仪器中，仪器会自动对所测距离进行改正。 （2）设置大气改正值或气温、气压值 光在大气中的传播速度会随大气的温度和气压而变化，15℃和760mmHg是仪器设置的一个标准值，此时的大气改正为0ppm。实测
全站仪测量坐标步骤 LG GROUP system office room 【LGA16H-LGYY-LGUA8Q8-LGA162】
全站仪测量坐标步骤 仪器对中整平，开机进入主菜单，进入放样程序： 一：站点在已知点上：然后开始建站，先输入站点坐标，然后根据提示输入后视点坐标，把仪器对准后视点，然后按测距，测好后站就建好了，这时候要反侧下后视点，看测量出的后视点坐标和你输入的坐标差多少，如在允许范围内，就可以进行下一步放样，如不在，则需要找出原因，原因来自三个方面：仪器问题、人问题、点坐标问题。在解决好后可以进入下一步饭放样了，根据仪器提示，输入放样点坐标，输入后一般仪器会显示角度距离。这表示你输入的数据仪器，算出要放样的点和站点的关系，不用管它，然后按极差按钮或下一步之类的按键，会进入到一个水平角，会不断变换的界面，把仪器转到水平角数据显示为“度”“分”“秒”附近，然后用水平微动把仪器调到“度”“分”“秒”这表示要放样的点在这条线上。在仪器前方，另一人棱镜对准仪器，测量一下，会显示比如-30m或30m表示你所要放的点要前进或后退30m，不同于正负号，表示前进或后退不同，持棱镜人就按照操作仪器人的提示前进或后退。在测量数据位正负10公分的时候就可以打桩了，然后在桩上钉钉，继续定位，这点就好了。 二：仪器架在未知点上，那就是在操作第一种情况前加上后方交会程序就行了，仪器进入后方交会程序后，先输入已知点A坐标，然后测A 点测距，后输入B点坐标，然后照准B点测距，然后计算可以算出站点坐
标，算出站点坐标后就又回到上面第一种情况，继续按照“一”的提示操作就行。 全转仪测量坐标不管哪种情况请注意一点： 长边必须控制短边，即站点与后视点的距离要大于站点与放样点的距离。
全站仪坐标测量方法步骤 1、架设仪器，对中、调平。 2、按“菜单(MENU )”键，后显示“数据采集”，按“F1”后，出现选择文件，按“F1”输入“文件名”后按“回车”。 3、按“ F1' ”测站点输入，输入点号、仪器高后，显示测站，再按“测站”后出现坐标输入，输入坐标后按回车键，出现“记录” ，此时有个选择对话框，“是” 与“否”，这时按“是”以保存，完成整个测站点的输入。 4、显示菜单里有个“后视” ，按F2 键输入点号棱镜镜高，按“后视---F4 键” 显示“AE/AZ ”按“F3”键输入坐标，坐标输入完成后，出现“后视点号与镜高” 对准后视棱镜，按测量，显示“斜距”与“坐标” ，按坐标镜后就可以进行坐标测量。测量完毕后按“是”以保存。保存后显示菜单下有个“前视” ，按“前视”输入“棱镜高”后按测量，就可以测到“前视点的坐标” 。如果接下来还要测其它的点，按“同前”就可以测接下来的坐标点。这时如果镜高与之前有所变动，再输入镜高，后按“同前”就可以测到其它点了。……如果镜高与之前一致，直接按同前。 这样就完成了整个数据采集。1)水平角测量 ( 1 )按角度测量键，使全站仪处于角度测量模式，照准第一个目标A。 (2)设置A方向的水平度盘读数为0° 00’ 00〃。 (3 )照准第二个目标B,此时显示的水平度盘读数即为两方向间的水平夹角。2)距离测量( 1 )设置棱镜常数测距前须将棱镜常数输入仪器中，仪器会自动对所测距离进行改正。( 2)设置大气改正值或气温、气压值 光在大气中的传播速度会随大气的温度和气压而变化，15C和760mmH是仪器设置 的一个标准值，此时的大气改正为0ppm实测时，可输入温度和气压值，全站仪 会自动计算大气改正值(也可直接输入大气改正值) ，并对测距结果进行改正。 ( 3)量仪器高、棱镜高并输入全站仪。 ( 4)距离测量 照准目标棱镜中心，按测距键，距离测量开始，测距完成时显示斜距、平距、高差。全站仪的测距模式有精测模式、跟踪模式、粗测模式三种。精测模式是最常用的测距模式，测量时间约2.5S，最小显示单位1mm跟踪模式，常用于跟踪移动目标或放样时连续测距，最小显示一般为1cm,每次测距时间约0.3S ;粗测模式，测量时间约0.7S，最小显示单位1cm或1mm在距离测量或坐标测量时，可按测距模式 (MOD)键选择不同的测距模式。应注意，有些型号的全站仪在距离测量时不能设定仪器高和棱镜高，显示的高差值是全站仪横轴中心与棱镜中心的高差。

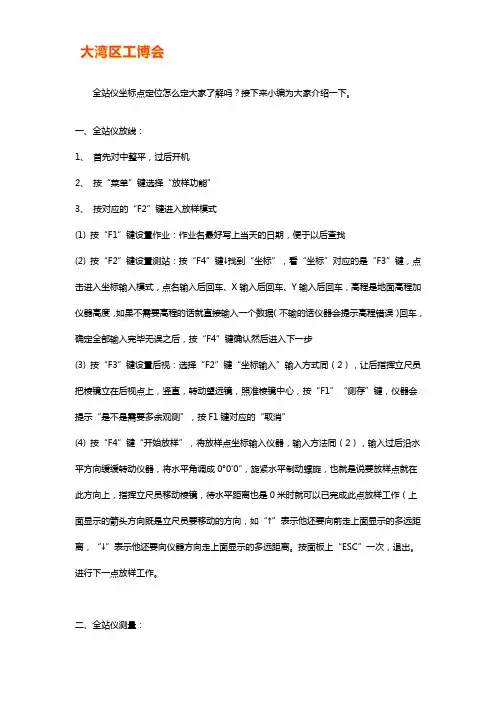

全站仪放线方法 一、全站仪放线： 1、首先对中整平，过后开机 2、按“菜单”键选择“放样功能” 3、按对应的“F2”键进入放样模式 (1) 按“F1”键设置作业：作业名最好写上当天的日期，便于以后查找 (2) 按“F2”键设置测站：按“F4”键↓找到“坐标”，看“坐标”对应的是“F3”键，点击进入坐标输入模式，点名输入后回车、X输入后回车、Y输入后回车，高程是地面高程加仪器高度，如果不需要高程的话就直接输入一个数据（不输的话仪器会提示高程错误）回车，确定全部输入完毕无误之后，按“F4”键确认然后进入下一步 (3) 按“F3”键设置后视：选择“F2”键“坐标输入”输入方式同（2），让后指挥立尺员把棱镜立在后视点上，竖直，转动望远镜，照准棱镜中心，按“F1”“测存”键，仪器会提示“是不是需要多余观测”，按F1键对应的“取消”(4) 按“F4”键“开始放样”，将放样点坐标输入仪器，输入方法同（2），输入过后沿水平方向缓缓转动仪器，将水平角调成0°0′0″，旋紧水平制动螺旋，也就是说要放样点就在此方向上，指挥立尺员移动棱镜，待水平距离也是0米时就可以已完成此点放样工作（上面显示的箭头方向既是立尺员要移动的方向，如“↑”表示他还要向前走上面显示的多远距离，“↓”表示他还要向仪二、全站仪测量： 1、首先对中整平，过后开机 2、按“菜单”键选择“测量功能” 3、按对应的“F1”键进入测量模式 （1）按“F1”键设置作业：作业名最好写上当天的日期，便于以后查找 （2）按“F2”键设置测站：按“F4”键↓找到“坐标”，看“坐标”对应的是“F3”键，点击进入坐标输入模式，点名输入后回车、X输入后回车、Y输入后回车，高程是地面高程加仪器高度，如果不需要高程的话就直接输入一个数据（不输的话仪器会提示高程错误）回车，确定全部输入完毕无误之后，按“F4”键确认然后进入下一步 （3）按“F3”键设置后视：选择“F2”键“坐标输入”输入方式同（2），让后指挥立尺员把棱镜立在后视点上，竖直，转动望远镜，照准棱镜中心，按“F1”“测存”键，仪器会提示“是不是需要多余观测”，按F1键对应的“取消”（4）按“F4”键“开始测量”，指挥立尺员将棱镜立在要测量点上，照准棱镜中心，按F1测存，或按F2测量，想保存的话再按F3保存，按F2测量时按面板上的“翻页”，既可以查找到此次测量得到的坐标数据。最后，按面板上“ESC”一次，退出。进行下一点测量工作。 器方向走上面显示的多远距离。按面板上“ESC”一次，退出。进行下一点放样工作。
