桥梁博士建模小箱梁的步骤及注意事项（L=30m B=33.5m中跨中梁计算）
桥梁博士是进行桥梁设计计算常用的软件，现将桥梁博士建立小箱梁模型的过程和注意事项作一个总结，请各位高手及同行多多指教，另外用桥博cad互交的方式建立模型是最快捷的方法，以下为建模步骤及要点：
1.首先根据一般构造划分单元，划分的原则是截面突变的地方以及重点验算的地方都要进行划分，单元的主体为白线，定义为0层，用来划分单元的线的颜色为绿线，定义为dim层，建立好模型后，把单元主体的起点移到0，0点（这一点是为了以后导入钢束简单而做的铺垫，很关键的）。这一步需要注意的是cad图形必须是按1：1比例绘制的，即单位是mm。

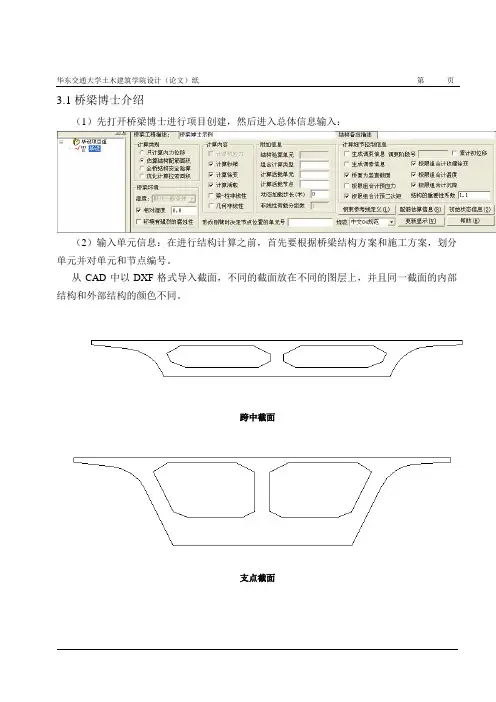

2.根据截面变化绘制截面，截面的尺寸也必须是1：1，即单位是mm，然后点击“从cad中
导入截面”，弹出如图对话框：，根据单元编号和对应的
截面填写表格，可以利用EXCEl进行填写，填写后的表格如图：然后复制到桥梁博士里。
这一步需要注意的是绘制的截面图层名称必须与导入桥博里的图层名称一致，建议第一个截面图层为1，然后依次为2.，3，4.。。。等。导入桥博后第一个单元的左上角为0，0点。
3.导入钢束，cad中的钢束的图层要与导入桥博的钢束图层一致，本桥30米小箱梁计算取中跨中梁，不计墩顶负弯矩钢束的影响，即不导入负弯矩钢束。至此桥博模型建立完毕。
建模应注意的事项：
1.自重系数统一为：1.04，预应力混凝土自重一般为26KN/m3，桥博默认的为25KN/m3，26/25=1.04
2.第一阶段把横隔梁的重量考虑为永久荷载。要加载在预制阶段，横隔梁的一部分是和箱梁一起浇注成型的。
3.一般我们按照预制梁长建立模型，约束会在第二个节点和倒数第二个节点的位置。
4.如果单独给了一个湿接缝的阶段，那么这个湿接缝的恒载就要计到这个阶段中。
5.计入负荷载效应中：温度1，温度2，支座摩阻力。不需要勾选：温度的1和温度2是指非线性温度，既然已经定义了，就不需要重复了。
支座摩阻力只对下部构造有影响。
6.桥面比较宽，按照折线布置横向分布系数。
7. 用桩顶反力算地基承载力用标准值，算桩身强度用基本组合，算裂缝用长短期组合。
箱梁模板设计计算 1箱梁侧模 以新安江特大桥主桥箱梁为例。 现浇混凝土对模板的侧压力计算：新浇筑的初凝时间按8h，腹板一次浇注高度4.5m，浇注速度1.5m/h，混凝土无缓凝作用的外加剂，设计坍落度16mm。 F=0.22*26*8*1.0*1.15*1.51/2=64.45KN/m2 F=26*4.5=117.0KN/m2 故F=64.45KN/m2作为模板侧压力的标准值。 q1=64.45*1.2+（1.5+4+4）*1.4=90.64KN/m2（适应计算模板承载能力） q2=64.45*1.2=77.34KN/m2（适应计算模板抗变形能力） 1.1侧模面板计算 面板为20mm厚木胶板，模板次楞（竖向分配梁）间距为300mm，计算高度1000mm。面板截面参数：Ix=666670mm4，Wx=66667mm3，Sx=50000mm3，腹板厚1000mm。
按计算简图1（3跨连续梁）计算结果：Mmax=0.82*106N.mm，Vx=16315N，fmax=0.99mm。 由 Vx*Sx/(Ix*Tw)得计算得最大剪应力为 2.48MPa，大于1.35MPa不满足。 由 Mx/Wx得计算得强度应力为4.89MPa，满足。 由fmax/L得挠跨比为1/304，不满足。 按计算简图2（较符合实际）计算结果：Mmax=0.25*106 N.mm，Vx=9064N，fmax=0.12mm。 由 Vx*Sx/(Ix*Tw)得计算得最大剪应力为0.68MPa，满足。 由 Mx/Wx得计算得强度应力为3.82MPa，满足。 由fmax/L得挠跨比为1/1662，满足。 由此可见合理的建立计算模型确实能减少施工投入避免不必要的浪费。 1.2竖向次楞计算 次楞荷载为：q3=90.64*103*0.3=27192N/m=27.19N/mm，选用方木100*100mm，截面参数查附表。水平主楞间距为900mm，按3跨连续梁计算。

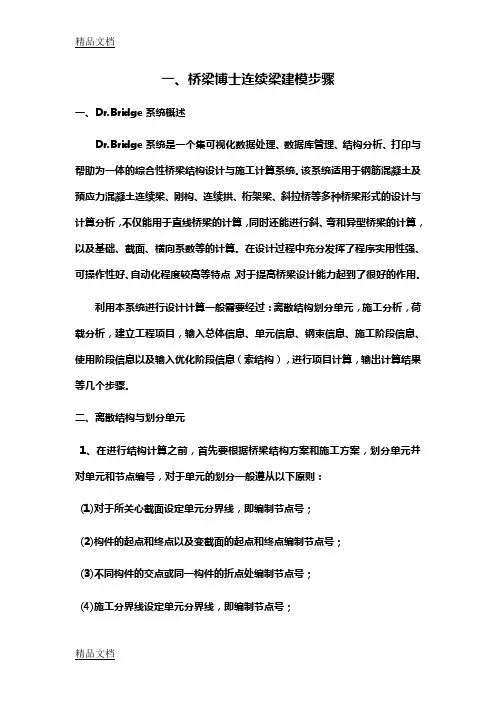

一、桥梁博士连续梁建模步骤 一、Dr.Bridge系统概述 Dr.Bridge系统是一个集可视化数据处理、数据库管理、结构分析、打印与帮助为一体的综合性桥梁结构设计与施工计算系统。该系统适用于钢筋混凝土及预应力混凝土连续梁、刚构、连续拱、桁架梁、斜拉桥等多种桥梁形式的设计与计算分析，不仅能用于直线桥梁的计算，同时还能进行斜、弯和异型桥梁的计算，以及基础、截面、横向系数等的计算。在设计过程中充分发挥了程序实用性强、可操作性好、自动化程度较高等特点，对于提高桥梁设计能力起到了很好的作用。 利用本系统进行设计计算一般需要经过：离散结构划分单元，施工分析，荷载分析，建立工程项目，输入总体信息、单元信息、钢束信息、施工阶段信息、使用阶段信息以及输入优化阶段信息（索结构），进行项目计算，输出计算结果等几个步骤。 二、离散结构与划分单元 1、在进行结构计算之前，首先要根据桥梁结构方案和施工方案，划分单元并对单元和节点编号，对于单元的划分一般遵从以下原则： (1)对于所关心截面设定单元分界线，即编制节点号； (2)构件的起点和终点以及变截面的起点和终点编制节点号； (3)不同构件的交点或同一构件的折点处编制节点号； (4)施工分界线设定单元分界线，即编制节点号；
(5)当施工分界线的两侧位移不同时，应设置两个不同的节点，利用主从约束关系考虑该节点处的连接方式； (6)边界或支承处应设置节点； (7)不同号单元的同号节点的坐标可以不同，节点不重合系统形成刚臂； (8)对桥面单元的划分不宜太长或太短，应根据施工荷载的设定并考虑活载的计算精度统筹兼顾。因为活载的计算是根据桥面单元的划分，记录桥面节点处位移影响线，进而得到各单元的内力影响线经动态规划加载计算其最值效应。对于索单元一根索应只设置一个单元。 2、本例为3x30m的三跨连续梁，截面在支座处加大以抵抗较大建立，同时利于端部锚固区的受力，所以该变截面点处取为单元节点，端点也应取为节点，每跨跨中是取为节点，其余节点是根据计算的精度要求定取。 本例共33个节点，划分为32个单元，离散图如下所示： 三、模型的建立 1、项目的建立
桥梁博士V4案例教程 分离式钢混组合梁建模解决方案
目录 1.工程概况........................................................................................................................ - 1 - 1.1.主要材料 ............................................................................................................. - 2 - 1.2.施工步骤 ............................................................................................................. - 2 - 2.总体信息........................................................................................................................ - 3 - 2.1.基本信息 ............................................................................................................. - 3 - 3.结构建模........................................................................................................................ - 4 - 3.1.创建截面 ............................................................................................................. - 4 - 3.2.创建梁 ................................................................................................................ - 11 - 4.钢筋设计...................................................................................................................... - 13 - 5.加劲设计...................................................................................................................... - 15 - 6.施工分析...................................................................................................................... - 17 - 6.1.安装槽型钢梁 ................................................................................................... - 17 - 6.2.浇筑正弯矩区桥面板 ....................................................................................... - 18 - 6.3.正弯矩区结合 ................................................................................................... - 18 - 6.4.浇筑负弯矩区桥面板 ....................................................................................... - 19 - 6.5.负弯矩区结合 ................................................................................................... - 19 - 6.6.桥面铺装 ........................................................................................................... - 20 - 6.7.收缩徐变 ........................................................................................................... - 21 - 6.8.施工汇总 ........................................................................................................... - 21 - 7.运营分析...................................................................................................................... - 21 - 7.1.整体升降温 ....................................................................................................... - 21 - 7.2.线性荷载 ........................................................................................................... - 22 - 7.3.强迫位移 ........................................................................................................... - 22 - 7.4.梯度温度 ........................................................................................................... - 22 - 7.5.纵向加载 ........................................................................................................... - 23 - 8.结果查询...................................................................................................................... - 23 - 9.生成计算书.................................................................................................................. - 24 - - 1 -
箱梁模板（碗扣式）计算书计算依据： 1、《建筑施工模板安全技术规范》JGJ162-2008 2、《建筑施工碗扣式钢管脚手架安全技术规范》JGJ166-2008 3、《混凝土结构设计规范》GB50010-2010 4、《建筑结构荷载规范》GB 50009-2001 5、《钢结构设计规范》GB 50017-2003 一、工程属性 箱梁类型双室梁A(mm) 4550 B(mm) 900 C(mm) 3000 D(mm) 1200 E(mm) 400 F(mm) 200 G(mm) 3000 H(mm) 0 I(mm) 3365 J(mm) 1040 K(mm) 220 L(mm) 1330 M(mm) 520 箱梁断面图 二、构造参数 底板下支撑小梁布置方式垂直于箱梁断面横梁和腹板底的小梁间距l2(mm) 200 箱室底的小梁间距l3(mm) 200 翼缘板底的小梁间距l4(mm) 200 标高调节层小梁是否设置否可调顶托内主梁根数n 2 主梁受力不均匀系数ζ0.5 立杆纵向间距l a(mm) 900 横梁和腹板下立杆横向间距l b(mm) 600 箱室下的立杆横向间距l c(mm) 900 翼缘板下的立杆横向间距l d(mm) 900 模板支架搭设的高度H(m) 8
立杆计算步距h(mm) 1200 立杆伸出顶层水平杆长度a(mm) 200 斜杆或剪刀撑设置剪刀撑符合《规范》JGJ166-2008设置要求 支架立杆步数8 次序横杆依次间距hi(mm) 1 350 2 1200 3 1200 4 1200 5 1200 6 1200 7 600 8 600 箱梁模板支架剖面图 三、荷载参数 新浇筑混凝土、钢筋自重标准值G1k(kN/m3) 26 模板及支撑梁(楞)等自重标准值G2k(kN/m2) 1 支架杆系自重标准值G3k(kN/m) 0.15 其它可能产生的荷载标准值G4k(kN/m2) 0.4
桥梁博士建模小箱梁的步骤及注意事项（L=30m B=33.5m中跨中梁计算） 桥梁博士是进行桥梁设计计算常用的软件，现将桥梁博士建立小箱梁模型的过程和注意事项作一个总结，请各位高手及同行多多指教，另外用桥博cad互交的方式建立模型是最快捷的方法，以下为建模步骤及要点： 1.首先根据一般构造划分单元，划分的原则是截面突变的地方以及重点验算的地方都要进行划分，单元的主体为白线，定义为0层，用来划分单元的线的颜色为绿线，定义为dim层，建立好模型后，把单元主体的起点移到0，0点（这一点是为了以后导入钢束简单而做的铺垫，很关键的）。这一步需要注意的是cad图形必须是按1：1比例绘制的，即单位是mm。 2.根据截面变化绘制截面，截面的尺寸也必须是1：1，即单位是mm，然后点击“从cad中 导入截面”，弹出如图对话框：，根据单元编号和对应的 截面填写表格，可以利用EXCEl进行填写，填写后的表格如图：然后复制到桥梁博士里。 这一步需要注意的是绘制的截面图层名称必须与导入桥博里的图层名称一致，建议第一个截面图层为1，然后依次为2.，3，4.。。。等。导入桥博后第一个单元的左上角为0，0点。 3.导入钢束，cad中的钢束的图层要与导入桥博的钢束图层一致，本桥30米小箱梁计算取中跨中梁，不计墩顶负弯矩钢束的影响，即不导入负弯矩钢束。至此桥博模型建立完毕。 建模应注意的事项： 1.自重系数统一为：1.04，预应力混凝土自重一般为26KN/m3，桥博默认的为25KN/m3，26/25=1.04 2.第一阶段把横隔梁的重量考虑为永久荷载。要加载在预制阶段，横隔梁的一部分是和箱梁一起浇注成型的。 3.一般我们按照预制梁长建立模型，约束会在第二个节点和倒数第二个节点的位置。 4.如果单独给了一个湿接缝的阶段，那么这个湿接缝的恒载就要计到这个阶段中。 5.计入负荷载效应中：温度1，温度2，支座摩阻力。不需要勾选：温度的1和温度2是指非线性温度，既然已经定义了，就不需要重复了。
0、桥博内裂缝输出单位为mm，内力输出单位为KN,弯矩输出单位KN*m,应力输出单位Mpa 1、从CAD中往桥博里面导入截面或者模型时，CAD里面的坐标系必须是大地坐标系。 2、桥博里面整体坐标系是向上为正，所以我们在输荷载的时候如果于整体坐标系相反就要输入负值。 3、从CAD往桥博里导截面时，将截面放入同一图层里面，不同区域用不同颜色区分之。 4、桥博使用阶段单项活载反力未计入冲击系数。 5、桥博使用阶段活载反力已计入1.2的剪力系数。 6、计算横向力分布系数时桥面中线距首梁距离：对于杠杆法和刚性横梁法为桥面的中线到首梁的梁位线处的距离；对于刚接板梁法则为桥面中线到首梁左侧悬臂板外端的距离，用于确定各种活载在影响线上移动的位置。 7、当构件为混凝土构件时，自重系数输入1.04. 8、桥博里通过截面修改来修改截面钢筋时，需将“添加普通钢筋”勾选去掉，在截面里输入需要替换的钢筋就可以把钢筋替换掉。 9、在施工阶段输入施工荷载后，可以通过查看菜单中的“显示内容设定”将显示永久荷载勾选上，这样就可以看看输入的荷载位置、方向是否正确。 10、桥博提供自定义截面，但是当使用自定义截面后，显示和计算都很慢，需要耐心。 11、桥博提供材料库定义，建议大家定义前先做一下统一，否则模型拷贝到其他电脑上时材料不认到那时就头疼了。 12、有效宽度输入是比较繁琐的事情，大家可以用脚本数据文件，事先在excel中把有效宽度计算好，用Ultraedit列选模式往里面粘贴，很方便！！ 14、当采用直线编辑器中的抛物线建立模型时，需要3个控制截面，第一个控制截面无所谓，第二个控制截面向后抛，第三个控制截面向前抛，桥博里面默认的是二次抛物线！！ 15、当采用直线编辑器建立模型时，控制截面要求点数必须一致，否则告诉你截面不一致。 16、修改斜拉索面积时用斜拉索单元编辑器，在拉锁面积里需要输入拉索个数*单根拉索的面积。 17、挂篮操作的基本原理： 挂篮的基本操作为：安装挂篮（挂篮参与结构受力同时计入自重效应）、挂篮加载（浇筑混凝土）、转移锚固（挂篮退出结构受力、释放挂篮内力及转移拉索索力）和拆除挂篮（消除其自重效应）。具体计算过程如下： ) 前支点挂篮：（一般用于斜拉桥悬臂施工） ）如果挂篮被拆除，则挂篮单元退出工作，消除其自重效应。 ）如果挂篮转移锚固，则挂篮单元退出工作，释放挂篮内力，并将拉索索力转到主梁上。）如果安装挂篮，则将挂篮单元置为工作单元并与主梁联结，计算挂篮自重产生的结构效应。 ）如果挂篮上有加载，则计算加载量值，并计算其结构效应。（挂篮加载时，挂篮必须为工作状态）； 一般施工过程：安装空挂篮、调索、浇筑部分砼、调索、浇筑全部混凝土、调索、拉索锚固转移、移动挂篮，其中移动挂篮过程采用在同一阶段拆除和安装挂篮来模拟。 ) 后支点挂篮：（一般用于无索结构的悬臂施工，如连续梁、T构等） ）如果挂篮被拆除，则挂篮单元退出工作，消除其自重效应。 ）如果挂篮转移锚固，则挂篮单元退出工作，释放挂篮内力。 ）如果安装挂篮，则将挂篮单元置为工作单元并与主梁联结，计算挂篮自重产生的结构效应。
目录 30m预制箱梁模板计算书 (2) 一、工程概况 (2) 二、预制箱梁模板体系说明 (2) 三、箱梁模板力学验算原则 (2) 四、计算依据 (3) 五、箱梁模板计算 (3) 4.1 荷载计算及组合 (3) 4.2 模板材料力学参数 (5) 4.3 力学验算 (6) 4.3.2 横肋力学验算 (7) 4.3.3 竖肋支架验算 (8) 4.3.4 拉杆验算 (9)
30m预制箱梁模板计算书 一、工程概况 呼和浩特市2012年南二环快速路工程二标段，在2013年5月份进场施工。原设计为3km整体现浇，考虑到整体现浇工期长，前期投入大，经项目部前期策划，变更为装配式30m预制箱梁，预制部分梁长为29.4m，梁高为1.6m,设计图纸为国家标准通用图，移梁采用兜底吊，预制数量为1327片，采用预制厂集中生产。 二、预制箱梁模板体系说明 箱梁模板分为底模、侧模、芯模三部分，底模焊接在预制台座上，台座设计时需考虑箱梁在预制过程中分阶段受力状态，即：浇注时，底座承受箱梁混凝土自重下的均布力；在预应力拉后，台座承受箱梁两端支点的集中力。所以在台座设计时，需在台座两端设置扩大基础来满足集中荷载形式下的承载力需要。 模在箱梁预制过程中承受腹板混凝土侧向力以及顶板混凝土竖向力，侧模承受底腹板混凝土侧压力。 箱梁侧模承载箱梁外露面混凝土的重量，混凝土侧压力向外传递顺序为：面板→横肋→纵肋→拉杆。 三、箱梁模板力学验算原则 1、在满足结构受力（强度）情况下考虑挠度变形（刚度）控制； 2、根据侧压力的传递顺序，先后对面板、横肋、纵肋支架、拉杆进行力学验算。 3、根据受力分析特点，简化成受力模型，进行力学验算。
第1章直线桥梁设计计算输出 本章介绍如何进行直线桥梁设计计算结果的输出。数据输出包括文字、表格和图形，数据信息需等待数据计算结果生成后才可输出，例如，如果需要输出第5施工阶段的结构永久荷载效应，则需要等待系统第5施工阶段计算结束后才可以输出。 桥梁结构设计分析计算内容繁多，数据庞大，系统对数据结果采用数据库技术进行详尽的输出，所有输出都可以按照用户的索引要求进行。同时文字输出和图形输出相结合，做到图文并茂。所许需要查看的内容以下将按照索引方式分类介绍。 单元的内力效应为局部坐标系效应值，位移为总体坐标系效应值，但如果桥面单元截面为竖直截面（总体信息输入时设定），则桥面单元的内力效应为总体坐标系效应值。各内力的方向和单位约定参见2.4节。 1.1 总体信息输出 1.打开界面：使用数据菜单下的输出总体信息命令，打开如下图所示的输出窗口。 图1-1总体信息输出窗口图1-2总体信息输出窗口－单元特征 图1-3总体信息输出窗口－单元数量
2.输出方法：总体信息输出主要是结构的一般信息汇总，可使用右键菜单 切换不同内容的输出，也可在查看菜单中使用显示内容设定，通过制表检索号来控制绘制表格的单元号，支持打印。 3.输出内容：内容包括结构的最大单元号、节点号、钢束号、施工阶段号，结构耗用 材料合计汇总，单元的基本特征列表（左右节点号、左右节点坐标、单元类型、安装与拆除阶段），单元的数量列表（左右梁高、面积、单位重和单元重量，单元的重量信息已经计入单元自重的提高系数）。 1.2 单元信息输出 1.打开界面：使用数据菜单下的输出单元信息命令，打开如下图所示的输出窗口。 图1-4单元的几何外形输出图1-5单元的总内力和位移输出 图1-6单元的施工阶段应力输出图1-7单元的施工阶段应力验算输出
桥梁博士操作实例 上机时间： 组长： 学院： 年级专业： 指导教师： 组员： 完成日期：
桥梁博士第一次上机作业 一、作业组成 二、作业合作完成情况 本次作业由3组组员共同完成，任务分配情况如下： 张元松完成实例一（用快速编辑器编辑5跨连续梁），并对建模过程进行截图。 郑宇完成实例二（双塔单索面斜拉桥建模），并对建模过程进行截图。 计时雨完成实例三（拱肋的建立过程），并对建模过程进行截图。 孙皓完成实例四（预应力T梁建模及钢束的输入）及实例五（从CAD导入截面及模型），对建模过程进行截图，并进行本次实验报告的撰写任务。 三、上机作业内容 1、用快速编辑器编辑5跨连续梁 (1) 模型参数：5跨连续梁，5跨跨径从左到右依次为20m、30m、40m、30m、20m，都呈抛物线变化，
(2) 具体操作： 步骤一：点击“文件”，“新建项目组”并“创建项目”，在输入单元特性信息对话框中，点击“快速编译器”的“直线”编译按钮，出现“直线单元组编辑”对话框。 步骤二：在“直线单元组编辑”对话框中，将“编辑内容”的复选框的4个复选按钮都勾上，编辑单元号：1-140，左节点号：1-140，右节点号：2-101，分段长度：100*1，起点x=0 y=0，终点x=1，y=0，如图1所示。 图1 输入单元节点信息 步骤三：添加控制截面。 A、在控制点距起点距离这一栏，依次添加0、10、20、35、50、70、90、105、120、130、140。 B、选定控制截面0米处，点击“截面特征”→“图形输入”，选择“铅直腹板单箱双室”，输入截面尺寸，如图2所示。然后点击“确定”，选择“中交新混凝土：C40混凝土”，点击“存入文件”，将文件保存为“0m截面.sec”。（注意：在输完截面类型和尺寸后回到主菜单后一定要点击一下“修改”这个按钮） 图2 输入“0截面”截面尺寸
20米箱梁模计算书1.砼侧压力计算 最大侧压力可按下列二式计算，并取其最小值： F=0.22γ c t β 1 β 2 V1/2 F=γ c H 式中 F------新浇筑混凝土对模板的最大侧压力（KN/m2） γ c ---- 混凝土的重力密度（kN/m3）取26 kN/m3 t ------新浇混凝土的初凝时间（h）,h=3.5小时。 V------混凝土的浇灌速度（m/h）;取27方/h，即27/25/1=1.08 m H------混凝土侧压力计算位置处至新浇混凝土顶面的总高度（m）;取1.4m β1------外加剂影响修正系数，不掺外加剂时取1； β2------混凝土塌落度影响系数，当塌落度小于30mm时，取0.85；50—90mm时，取1；110—150mm时，取1.15。此处取1.15, F=0.22γ c t β 1 β 2 V1/2 =0.22x26x3.5x1x1.15x1.081/2 =24kN/m2 F=γ c H =26x1.4=36.4kN/ m2 取二者中的较小值，F=24kN/ m2作为模板侧压力的标准值，并考虑倾倒混凝土产生的水平载荷标准值4 kN/ m2，分别取荷载分项系数1.2和1.4，则作用于模板的总荷载设计值为：F=24x1.2+4x1.4=34.4 kN/ m2，取为35 kN/ m2 有效压头高度：H0=35/26=1.35m 2.面板验算（6mm钢板） 最大跨距： l=300mm， 每米长度上的荷载：q=FD=35x0.9=31.5KN/m。D为背杠的间距 弯矩：Mmax=0.1ql2=0.1x31.5x0.32=0.2835KN.m
桥梁博士斜拉桥建模实例 我们拟定建立以下模型，见下图： 参数说明：桥面长度L1=100M，分100个桥面单元，每单元长度1M，桥塔长度L2=50M，分50个竖直单元，每单元长度1M，拉索单元共48个单元，左右对称，拉索桥面锚固端间隔为2 M，桥塔锚固端间隔为1M。 下面介绍具体建立模型的步骤：
步骤一，建立桥面单元。用快速编译器编辑1-100个桥面单元（具体过程略），参见下图： （注：在实际操作中桥面的截面形状可以自己拟定） 步骤二：建立桥塔单元。用快速编译器编辑101-150个桥塔单元（具体过程略），参见下图：
（注：在实际操作中桥面的截面形状可以自己拟定，在分段方向的单选框内，一定要选择“竖直”，起点x=49，y=-20，终点x=49，y=30是定义桥塔的位置，这里我把它设在桥面中部，桥面下20米处，因为我做的桥塔截面为2m×2m的空心矩形，所以此处起点和终点x填49，请读者自己理解） 步骤三：拉索的建立。 A、先编辑桥塔左边部分24跟拉索单元。 点击快速编译器的“拉索”按钮，在拉索对话框内的编辑内容复选框选择编辑节点号勾上，编辑单元号：151-174，左节点号：1-48/2；右节点号：152-129；（注意：左节点1-48/2代表拉索在桥面的锚固点间距为2M），如下图：
在快速编译器中选择“单元”按钮，在“单元”对话框内的复选框内把“截取坐标”勾上，编辑单元号：151-174，然后确定。如下图：
B、建立桥面右半部分的24跟拉索。 在快速编译器中选择“对称”按钮，在“对称”对话框中的编辑内容4个复选框都勾上。 模板单元组：151-174；生成单元组：198-175；左节点号：55-101/2；右节点号：129-152；对称轴x=50，然后确定。见下图： 这样，我们就建好了拉索单元的模型。现在让我们来看一看整个模型的三维效果图：
中铁三局五公司右平项目 30m箱梁 模板计算书 山西昌宇工程设备制造有限公司 技术部 2015年11月21日
30米箱梁模计算书 本工程所用30m箱梁，梁底模板直接采用混凝土台座，不再另行配置底模板。 1.砼侧压力计算 最大侧压力可按下列二式计算，并取其最小值： F=0.22γ c t β 1 β 2 V1/2 F=γ c H 式中 F------新浇筑混凝土对模板的最大侧压力（KN/m2） γ c ---- 混凝土的重力密度（kN/m3）取26 kN/m3 t ------新浇混凝土的初凝时间（h）,h=3.5小时。 V------混凝土的浇灌速度（m/h）;取27方/h，即27/25/1=1.08 m H------混凝土侧压力计算位置处至新浇混凝土顶面的总高度（m）;取1.4m β1------外加剂影响修正系数，不掺外加剂时取1； β2------混凝土塌落度影响系数，当塌落度小于30mm时，取0.85；50—90mm时，取1；110—150mm时，取1.15。此处取1.15, F=0.22γ c t β 1 β 2 V1/2 =0.22x26x3.5x1x1.15x1.081/2 =24kN/m2 F=γ c H =26x1.4=36.4kN/ m2 取二者中的较小值，F=24kN/ m2作为模板侧压力的标准值，并考虑倾倒混凝土产生的水平载荷标准值4 kN/ m2，分别取荷载分项系数1.2和1.4，则作用于模板的总荷载设计值为：F=24x1.2+4x1.4=34.4 kN/ m2，取为35 kN/ m2 有效压头高度：H0=35/26=1.35m 2.面板验算（6mm钢板） 最大跨距： l=300mm， 每米长度上的荷载：q=FD=35x0.8=28KN/m。D为背杠的间距
利用桥梁博士进行横梁计算的教程 本文介绍桥梁博士进行箱梁横梁计算。红色字体内容为本文的操作步骤，黑体字为相应的一些说明和解释。 横梁为一个30+30m两跨预应力箱梁边墩(8号墩)上的边横梁。8号墩上预应力箱梁高2m，箱顶宽约46.1m，箱底宽36.5m。计算时横梁外形近似取为墩顶箱梁外形。横梁厚为150cm，为预应力横梁。预应力钢绞线规格为12Фs15.2，4束一股，钢绞线张拉控制应力取为1357.8MPa，其它参数可参见PDF版的CAD图。 一、新建项目组——创建项目——将项目名称命名为8号墩边横梁 二、输入总体信息： 计算类别：全桥结构安全验算，其它取为默认项 三、从CAD导入计算模型 1)在桥博的白色界面区域右键——输入单元信息 2)在桥博的白色界面区域右键——从AUTOCAD导入模型 事先应准备好模型图，本例中为“8号墩边横梁.dxf”，注意最好使单元1的起点位于CAD中的原点，这样导入模型后，桥博中模型的的单元1的左节点(节点1也将位于桥博系统中的坐标原点)。 从CAD导入计算模型的相关注意事项参见桥博帮助文件(V3使用手册，以下简称V3)的14.2节。这里稍微再做些解释： 1)长度单位：桥博中的单位采用的米，桥博认为dxf中的单位采用mm，1m=1000mm，也就是说如果要在桥博中建立一个1m长的单元，那么再CAD中的线长度应为1000mm。 2)图层：V3中有一个例子，其中存储单元的图层命名为0，但是并不意味着单元只能放在0图层里。理论上讲，导入模型时，“dim”和“sub”图层是有特定用途的，除了这两个图层，你可以任意建立其它的图层用来放置单元。而且单元也并不要求只能放于一个图层中，你可以放于两个或者多个图层中，但是一次只能导入一个图层中的单元。 3)单元节点文字：如果需要指定划分节点的单元节点号，可以在“dim”图层中输入文字进行说明，注意文字与节点文字的最小距离(在桥博中“从CAD导入模型”工作界面上指定)。因为本例中横梁模型较简单，故是在模型图中并未指定节点号，而是采用桥博导入后默认的节点单元号。
