分析：随着偏置电阻Rp阻值增大，基极电压UB减小，集电极电压Uc增大，集电极电流ICQ减小，交流电压放大倍数A先增大后减小；
Ri=3.535mV/(1.231*0.001)mA=2.872*10^3Ω
Ro=707.1097mV/(195.451*10^-3)mA=3.618*10^3Ω
中国石油大学（华东）现代远程教育 实验报告 课程名称：电工电子学 实验名称：三相交流电路 实验形式：在线模拟 +现场实践 提交形式：在线提交实验报告 学生姓名：赵军学号： 年级专业层次：14 春石油开采技术高起专 学习中心：江苏油田学习中心 提交时间：2014 年 6 月8 日
一、实验目的 1 . 练习三相交流电路中负载的星形接法。 2 . 了解三相四线制中线的作用。 二、实验原理 1 . 对称三相电路中线、相电压和线、相电流的关系，三相电路中，负载的连接分为星形连接和三角形连接两种。一般认为电源提供的是对称三相电压。 （ 1 ）星形连接的负载如图1 所示： 图1 星形连接的三相电路 A、B、C表示电源端，N为电源的中性点（简称中点），N'为负载的中性点。无论是三线制或四线制，流过每一相负载的相电流恒等于与之相连的端线中的线电流： （下标I 表示线的变量，下标p 表示相的变量） 在四线制情况下，中线电流等于三个线电流的相量之和，即 端线之间的电位差（即线电压）和每一相负载的相电压之间有下列关系：
当三相电路对称时，线、相电压和线、相电流都对称，中线电流等于零，而线、相电压满足： （ 2 ）三角形连接的负载如图2 所示： 其特点是相电压等于线电压： 线电流和相电流之间的关系如下： 当三相电路对称时，线、相电压和线、相电流都对称，此时线、相电流满足： 2 . 不对称三相电路 在三相三线制星形连接的电路中，若负载不对称，电源中点和负载中点的电位不再相等，称为中点位移，此时负载端各相电压将不对称，电流和线电压也不对称。 在三相四线制星形连接的电路中，如果中线的阻抗足够小，那么负载端各相电压基本对称，线电压也基本对称，从而可看出中线在负载不对称时起到了很重要的作用。但由于负载不对称，因此电流是不对称的三相电流，这时的中线电流将不再为零。 在三角形连接的电路中，如果负载不对称，负载的线、相电压仍然对称，但线、相电流不再 对称。 如果三相电路其中一相或两相开路也属于不对称情况。
实验一、电路模拟基础 概要 该实验包括用户基础界面，ADS文件的创建过程包括建立原理图、仿真控件、仿真、和数据显示等部分的内容。该实验还包括调谐与谐波平衡法仿真的一个简单例子。 目标 ●建立一个新的项目和原理图设计 ●设置并执行S参数模拟 ●显示模拟数据和储存 ●在模拟过程中调整电路参数 ●使用例子文件和节点名称 ●执行一个谐波平衡模拟 ●在数据显示区写一个等式 目录 1.运行ADS (2) 2.建立新项目 (3) 3.检查你的新项目内的文件 (5) 4.建立一个低通滤波器设计 (5) 5.设置S参数模拟 (6) 6.开始模拟并显示数据 (7) 7.储存数据窗口 (9) 8.调整滤波器电路 (10) 9.模拟一个RFIC的谐波平衡 (12) 10.增加一个线标签（节点名称），模拟，显示数据 (16)
步骤 1.运行ADS 在开始菜单中选择“Advanced Design System2005A → Advanced Design System”（见图一）。 图一、开始菜单中ADS 2005A的选项 用鼠标点击后出现初始化界面。 图二、ADS 2005初始化界面 随后，很快出现ADS主菜单。 图三、ADS主菜单
如果，你是第一次打开ADS，在打开主菜单之前还会出现下面的对话框。询问使用者希望做什么。 图四、询问询问使用者希望做什么的对话框 其中有创建新项目（Create a new project）；打开一个已经存在的项目（Open a existing project）；打开最近创建的项目（Open a recently used project）和打开例子项目（Open an example project）四个选项。你可以根据需要打开始当的选项。同样，在主菜单中也有相同功能的选项。如果，你在下次打开主菜单之前不出现该对话框，你可以在“Don’t display this dialog box again”选项前面的方框内打勾。 2.建立新项目 a．在主窗口，通过点击下拉菜单“File→New Project…”创建新项目。 图五、创建新项目对话框 其中，项目的名称的安装目录为ADS项目缺省目录对应的文件夹。（一般安装时缺省目录是C:\user\default，你可以修改，但是注意不能用中文名称或放到中文名称的目录中，因为那样在模拟时会引起错误）。在项目名称栏输入项目名称“lab1”。 对话框下面的项目技术文件主要用于设定单位。在微带线布局时有用，我们选择mil。
第13章Multisim模拟电路仿真本章Multisim10电路仿真软件， 本章节讲解使用Multisim进行模拟电路仿真的基本方法。 目录 1. Multisim软件入门 2. 二极管电路 3. 基本放大电路 4. 差分放大电路 5. 负反馈放大电路 6. 集成运放信号运算和处理电路 7. 互补对称（OCL）功率放大电路 8. 信号产生和转换电路 9. 可调式三端集成直流稳压电源电路 13.1 Multisim用户界面及基本操作 13.1.1 Multisim用户界面 在众多的EDA仿真软件中，Multisim软件界面友好、功能强大、易学易用，受到电类设计开发人员的青睐。Multisim用软件方法虚拟电子元器件及仪器仪表，将元器件和仪器集合为一体，是原理图设计、电路测试的虚拟仿真软件。 Multisim来源于加拿大图像交互技术公司（Interactive Image Technologies，简称IIT公司）推出的以Windows为基础的仿真工具，原名EWB。 IIT公司于1988年推出一个用于电子电路仿真和设计的EDA工具软件Electronics Work Bench（电子工作台，简称EWB），以界面形象直观、操作方便、分析功能强大、易学易用而得到迅速推广使用。 1996年IIT推出了EWB5.0版本，在EWB5.x版本之后，从EWB6.0版本开始，IIT对EWB进行了较大变动，名称改为Multisim（多功能仿真软件）。 IIT后被美国国家仪器（NI，National Instruments）公司收购，软件更名为NI Multisim，Multisim经历了多个版本的升级，已经有Multisim2001、Multisim7、Multisim8、Multisim9 、Multisim10等版本，9版本之后增加了单片机和LabVIEW虚拟仪器的仿真和应用。 下面以Multisim10为例介绍其基本操作。图13.1-1是Multisim10的用户界面，包括菜单栏、标准工具栏、主工具栏、虚拟仪器工具栏、元器件工具栏、仿真按钮、状态栏、电路图编辑区等组成部分。
姓名_____________________班级_____________________学号_____________________ 日期_____________节次______________成绩__________教师签字__________________ 哈尔滨工业大学模拟电路自主设计实验 实验名称：运算放大器在限幅电路中的应用 一、实验目的 1、深入了解运算放大器的放大作用和深度负反馈； 2、灵活运用运算放大器的多种应用； 二、总体技术路线 2.1 当输入信号电压进入某一范围内，其输出信号的电压不再跟随输入信号电压的变化。 串联限幅电路：当输入电压U i <0或U i为数值较小的正电压时，D1截止，运算放大器的输出电压U0=0；仅当输入电压U i>0且U i为数值大于或等于某一个的正电压U th时，D1才正偏导通，电路有输出，且U0跟随输入信号U i变化。 并联限幅电路：当输入信号U i较小时，输出电压U0也较小，D1和D2没有击穿，U0跟随输入信号U i变化而变化，传输系数为：A uf=-R1 /R2；当U i幅值增大，使U0的幅值增大，并使D1和D2击穿，输出U0的幅度保持+(U z+U D)值不变，电路进入限幅工作状态。 2.2绝对值电路 当输入电压U i>0,则运算放大器的输出电压U1，D1导通，D2截止，输出电压U0 =0；当输入电压U i <0，则运算放大器的输出电压U1 >0，D2导通，D1截止，输出电压U0 =-R1 U i/R2。并通过反向放大器将整流信号放大两倍，再增加一个同相加法器，让输入信号的另一极性电
压不经整流，而直接送到加法器，与来自整流电路的输出电压相加，便构成了绝对值电路。 三、实验电路图 1、串联限幅电路： 2、并联限幅电路：
电路仿真实验报告 实验一直流电路工作点分析和直流扫描分析 一、实验目的 （1）学习使用Pspice软件，熟悉它的工作流程，即绘制电路图、元件类别的选择及其参数的赋值、分析类型的建立及其参数的设置、Probe窗口的设置和分析的运行过程等。 （2）学习使用Pspice进行直流工作点的分析和直流扫描的操作步骤。 二、原理与说明 对于电阻电路，可以用直观法列些电路方程，求解电路中各个电压和电流。Pspice软件是采用节点电压法对电路进行分析的。 使用Pspice软件进行电路的计算机辅助分析时，首先编辑电路，用Pspice的元件符号库绘制电路图并进行编辑。存盘。然后调用分析模块、选择分析类型，就可以“自动”进行电路分析了。 三、实验示例 1、利用Pspice绘制电路图如下 2、仿真 （1）点击Psipce/New Simulation Profile,输入名称； （2）在弹出的窗口中Basic Point是默认选中，必须进行分析的。点击确定。 （3）点击Pspice/Run(快捷键F11)或工具栏相应按钮。 （4）如原理图无错误，则显示Pspice A/D窗口。
（5）在原理图窗口中点击V,I工具栏按钮，图形显示各节点电压和各元件电流值如下。 四、选做实验 1、直流工作点分析，即求各节点电压和各元件电压和电流。 2、直流扫描分析，即当电压源的电压在0-12V之间变化时，求负载电阻R l中电流虽电压源的变化
曲线。 曲线如图： 直流扫描分析的输出波形3、数据输出为： V_Vs1 I(V_PRINT1) 0.000E+00 1.400E+00 1.000E+00 1.500E+00 2.000E+00 1.600E+00 3.000E+00 1.700E+00 4.000E+00 1.800E+00 5.000E+00 1.900E+00 6.000E+00 2.000E+00 7.000E+00 2.100E+00 8.000E+00 2.200E+00 9.000E+00 2.300E+00 1.000E+01 2.400E+00 1.100E+01 2.500E+00 1.200E+01 2.600E+00
实验19 Multisim 数字电路仿真实验 1.实验目的 用Multisim 的仿真软件对数字电路进行仿真研究。 2.实验内容 实验19.1 交通灯报警电路仿真 交通灯故障报警电路工作要求如下：红、黄、绿三种颜色的指示灯在下 列情况下属正常工作，即单独的红灯指示、黄灯指示、绿灯指示及黄、绿灯 同时指示，而其他情况下均属于故障状态。出故障时报警灯亮。 设字母R 、Y 、G 分别表示红、黄、绿三个交通灯，高电平表示灯亮， 低电平表示灯灭。字母Z 表示报警灯，高电平表示报警。则真值表如表 19.1所示。 逻辑表达式为：RY RG G Y R Z ++= 若用与非门实现，则表达式可化为：RY RG G Y R Z ??= Multisim 仿真设计图如图19.1所示： 图19.1的电路图中分别用开关A 、B 、C 模拟控制红、黄、绿灯的亮暗，开关接向高电平时表示灯亮，接向低电平时表示灯灭。用发光二极管LED1的亮暗模拟报警灯的亮暗。另外用了一个5V 直流电源、一个7400四2输入与非门、一个7404六反相器、一个7420双4输入与非门、一个500 表19.1 LED_red LED1 图19.1
欧姆电阻。 在模拟实验中可以看出，当开关A、B、C中只有一个拨向高电平，以及B、C同时拨向高电平而A拨向低电平时报警灯不亮，其余情况下报警灯均亮。 实验19.2数字频率计电路仿真 数字频率计电路(实验13.3)的工作要求如下：能测出某一未知数字信号的频率，并用数码管显示测量结果。如果用2位数码管，则测量的最大频率是99Hz。 数字频率计电路Multisim仿真设计图如图19.2所示。其电路结构是： 用二片74LS90（U1和U2）组成BCD码100进制计数器，二个数码管U3和U4分别显示十位数和个位数。四D触发器74LS175（U5）与三输入与非门7410（U6B）组成可自启动的环形计数器，产生闸门控制信号和计数器清0信号。信号发生器XFG1产生频率为1Hz、占空比为50%的连续脉冲信号，信号发生器XFG2产生频率为1-99Hz（人为设置）、占空比为50%的连续脉冲信号作为被测脉冲。三输入与非门7410（U6A）为控制闸门。 运行后该频率计进行如下自动循环测量： 计数1秒→显示3秒→清零1秒→…… 改变被测脉冲频率，重新运行。
怎样利用电路仿真软件进行模拟电路课程的学习电路分析实验报告 实验二 学习用multisim软件对电路进行仿真 一．实验要求与目的 1.进一步熟悉multisim软件的各种功能。 2.巩固学习用multisim软件画电路图。 3.学会使用multisim里面的各种仪器分析模拟电路。 4.用multisim软件对电路进行仿真。 二、实验仪器 电脑一台及其仿真软件。 三．实验内容及步骤
（1）在电子仿真软件Multisim 基本界面的电子平台上组建如图所示的仿真电路。双击电位器图标，将弹出的对话框的“Valve”选项卡的“Increment”栏改成“1”，将“Label”选项卡的“RefDes”栏改成“RP。 ” 2）调节RP大约在35%左右时，利用直流工作点分析方法分析直 流工作点的值。直流工作点分析（DC Operating Point Analysis）是用来分析和计算电路静态工作点的，进行分析时，Multisim 自动将电路分析条件设为电感、交流电压源短路，电容断开。 单击Multisim 菜单“Simulate/Analyses/DC operating Point…”,在弹出的对话框中选择待分析的电路节点，如2图所示。单击Simulate 按钮进行直流工作点分析。分析结果如图3所示。列出了
单级阻容耦合放大电路各节点对地电压数据，根据各节点对地电压数据，可容易计算出直流工作点的值,依据分析结果，将测试结果填入表1中，比较理论估算与仿真分析结果。 表1 静态工作点数据 电压放大倍数测试 （1）关闭仿真开关，从电子仿真软件Multisim 10基本界面虚拟仪器工具条中，调出虚拟函数信号发生器和虚拟双踪示波器，将虚拟函数信号发生器接到电路输入端，将虚拟示波器两个通道分别接到电路的输入端和输出端，如图4所示。 （2）开启仿真开关，双击虚拟函数信号发生器图标“XFG1”，将打开虚拟函数信号发生器放大面板，首确认“Waveforms”栏下选取的是正弦信号，然后再确认频率为1kHZ”；再确认幅度为 10mVp，如图5所示。 四．仿真分析 动态测量仿真电路
电子电工综合实验论文 专题：裂相（分相）电路 院系：自动化学院 专业：电气工程及其自动化 姓名：小格子 学号： 指导老师：徐行健
裂相(分相)电路 摘要: 本实验通过仿真软件Mulitinism7，研究如何将一个单相的交流分裂成多相交流电源的问题。用如下理论依据：电容、电感元件两端的电压和电流相位差是90度，将这种元件和与之串联的电阻当作电源，这样就可以把单相交流源分裂成两相交流电源、三相电源。同时本实验还研究了裂相后的电源接不同的负载时电压、功率的变化。得到如下结论： 1.裂相后的电源接相等负载时两端的电压和负载值成正相关关系； 2.接适当的负载，裂相后的电路负载消耗的功率将远大于电源消耗的功率； 3.负载为感性时，两实验得到的曲线差别较小，反之，则较大。 关键词：分相两相三相负载功率阻性容性感性 引言 根据电路理论可知，电容元件和电感元件最容易改变交流电的相位，又因它们不消耗能量，可用作裂相电路的裂相元件。所谓裂相，就是将适当的电容、电感与三相对称负载相配接，使三相负载从单相电源获得三相对称电压。而生活和工作中一般没有三相动力电源,只有单相电源,如何利用单相电源为三相负载供电,就成了值得深入研究的问题了。 正文 1．实验材料与设置装备 本实验是理想状态下的实验，所有数据都通过在电路专用软件Multisim 7中模拟实验测得的；所有实验器材为（均为理想器材） 实验原理： (1). 将单相电源分裂成两相电源的电路结构设计 把电源U1分裂成U1和U2输出电压，如下图所示为RC桥式分相电压原理，可以把输入电压分成两个有效值相等，相位相差90度的两个电压源。 上图中输出电压U1和U2与US之比为
Proteus在模拟电路中仿真应用Proteus在很多人接触都是因为她可以对单片机进行仿真，其实她在模拟电路方面仿真能力也很强大。下面对几个模块方面的典型带那路进行阐述。 第1部分模拟信号运算电路仿真 1.0 运放初体验 运算，顾名思义，正是数学上常见的加减乘除以及积分微分等，这里的运算电路，也就是用电路来实现这些运算的功能。而运算的核心就是输入和输出之间的关系，而这些关系具体在模拟电路当中都是通过运算放大器实现的。运算放大器的符号如图1所示。 同相输入端， 输出信号不反相 反相输入端， 输出信号反相 输入端 图1 运算放大器符号 运算器都工作在线性区，故进行计算离不开工作在线性区的“虚短”和“虚断”这两个基本特点。与之对应的，在Proteus中常常用到的放大器有如图2几种。 3 2 1 4 1 1 U1:A TL074 3 2 6 7 415 U5 TL071 3 2 6 7 415 U6 741图2 Proteus中几种常见放大器 上面几种都是有源放大器件，我们还经常用到理想无源器件，如图4所示，它的位置在“Category”—“Operational Amplifiers”—“OPAMP”。
图4 理想无源放大器件的位置 1.1 比例运算电路与加法器 这种运算电路是最基本的，其他电路都可以由它进行演变。 （1）反相比例运算电路，顾名思义，信号从反相输入端进入，如图5所示。 RF 10K R1 2K Volts -5.00 R1(1) 图5 反相比例运算电路 由“虚断”“虚短”可知：f o i 1 *R u u R =- 我们仿真的值：11(1)1 ,2,10i f U R V R K R K ====，
第五章Simulink模拟电路仿真 武汉大学物理科学与技术学院微电子系常胜
§5.1 电路仿真概要 5.1.1 MATLAB仿真V.S. Simulink仿真 利用MATLAB编写M文件和利用Simulink搭建仿真模型均可实现对电路的仿真，在实现电路仿真的过程中和仿真结果输出中，它们分别具有各自的优缺点。 武汉大学物理科学与技术学院微电子系常胜
ex5_1.m clear; V=40;R=5;Ra=25;Rb=100;Rc=125;Rd=40;Re=37.5; R1=(Rb*Rc)/(Ra+Rb+Rc); R2=(Rc*Ra)/(Ra+Rb+Rc); R3=(Ra*Rb)/(Ra+Rb+Rc); Req=R+R1+1/(1/(R2+Re)+1/(R3+Rd)); I=V/Req 武汉大学物理科学与技术学院微电子系常胜
ex5_1 武汉大学物理科学与技术学院微电子系常胜
武汉大学物理科学与技术学院微电子系常胜
注意Simulink仿真中imeasurement模块 /vmeasurement模块和Display模块/Scope模块的联合使用 Series RLC Branch模块中R、C、L的确定方式 R：Resistance设置为真实值Capacitance设置为inf（无穷大）Inductance设置为0 C：Resistance设置为0 Capacitance设置为真实值Inductance设置为0 L：Resistance设置为0Capacitance设置为inf Inductance设置为真实值 武汉大学物理科学与技术学院微电子系常胜
一、实验目的 1.学习三相交流电路中三相负载的连接。 2.了解三相四线制中线的作用。 3.掌握三相电路功率的测量方法。 二、主要仪器设备 1.实验电路板 2.三相交流电源 3.交流电压表或万用表 4.交流电流表 5.功率表 6.单掷刀开关 7.电流插头、插座 三、实验内容 1.三相负载星形联结 按图 3-2 接线，图中每相负载采用三只白炽灯，电源线电压为220V。 图3-2 三相负载星形联结 (1) 测量三相四线制电源的线电压和相电压，记入表3-1( 注意线电压和相电压的关系) 。 U UV/V U VW/V U WU/V U UN/V U VN/V U WN/V 219218 220127 127127 表 3-1 (2)按表 3-2 内容完成各项测量，并观察实验中各白炽灯的亮度。表中对称负载时为每相开亮三 只灯；不对称负载时为 U相开亮一只灯， V 相开亮两只灯， W相开亮三只灯。 测量值相电压相电流中线电流中点电压负载情况U UN’ /V U VN’ /V U WN’ /VI U/AI V/AI W/A I N/A U N’N/V 对称有中线124 124 124 0 负载无中线125 125 123 1 不对称有中线126 125 124
负载 无中线 167 143 78 50 表 3-2 2. 三相负载三角形联结 按图 3-3 连线。测量功率时可用一只功率表借助电流插头和插座实现一表两用， 具体接法见图 3-4 所示。接好实验电路后，按表 3-3 内容完成各项测量，并观察实验中白炽灯的亮度。表中对称负载和不 对称负载的开灯要求与表 3-2 中相同。 图 3-3 三相负载三角形联结 图 3-4 两瓦特表法测功率 测量值 线电流 (A) 相电流 (A) 负载电压 (V) 功率 (W) 负载情况 I U I V I W I UV I VW I WU UV VW WU 1 2 U U U P P 对称负载 213 212 215 -111 -109 不对称负载 220 217 216 表 3-3

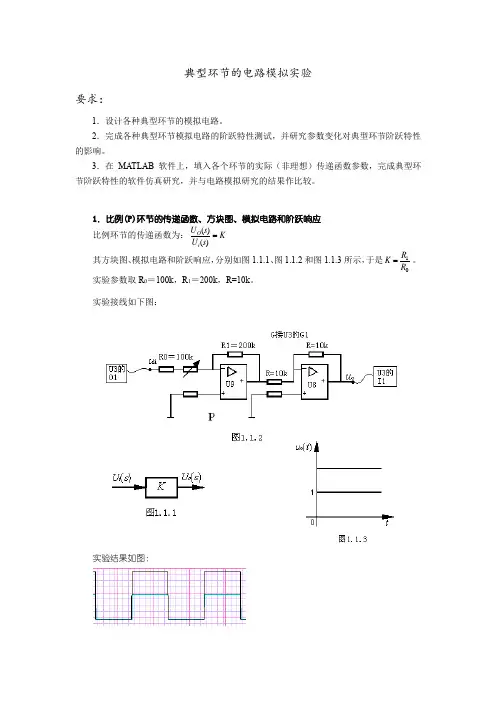

实验一典型环节的电路模拟与数字仿真实验 一实验目的 通过实验熟悉各种典型环节传递函数及其特性，掌握电路模拟和数字仿真研究方法。 二实验内容 1.设计各种典型环节的模拟电路。 2.编制获得各种典型环节阶跃特性的数字仿真程序。 3.完成各种典型环节模拟电路的阶跃特性测试，并研究参数变化对典型环节阶跃特性的影响。 4.运行所编制的程序，完成典型环节阶跃特性的数字仿真研究，并与电路模拟研究的结果作比较。 三实验步骤 1.熟悉实验设备，设计并连接各种典型环节的模拟电路； 2.利用实验设备完成各典型环节模拟电路的阶跃特性测试，并研究参数变化对典型环节阶跃特性的影响； 3.用MATLAB编写计算各典型环节阶跃特性的数字仿真研究，并与电路模拟测试结果作比较。分析实验结果，完成实验报告。 四实验结果 1.积分环节模拟电路、阶跃响应
仿真结果： 2.比例积分环节模拟电路、阶跃响应 仿真结果：
3.比例微分环节模拟电路、阶跃响应 仿真结果： 4.惯性环节模拟电路、阶跃响应
仿真结果： 5.实验结果分析： 积分环节的传递函数为G=1/Ts(T为积分时间常数)，惯性环节的传递函数为G=1/(Ts+1)（T为惯性环节时间常数）。 当时间常数T趋近于无穷小，惯性环节可视为比例环节， 当时间常数T趋近于无穷大，惯性环节可视为积分环节。
实验二典型系统动态性能和稳定性分析的电路模拟与数 字仿真研究 一实验目的 1.学习和掌握动态性能指标的测试方法。 2.研究典型系统参数对系统动态性能和稳定性的影响。 二实验内容 1.观测二阶系统的阶跃响应，测出其超调量和调节时间，并研究其参数变化对动态性能和稳定性的影响。 三实验步骤 1.熟悉实验设备，设计并连接由一个积分环节和一个惯性环节组成的二阶闭环系统的模拟电路； 2.利用实验设备观测该二阶系统模拟电路的阶跃特性，并测出其超调量和调节时间； 3.二阶系统模拟电路的参数观测参数对系统的动态性能的影响； 4.分析结果，完成实验报告。 四实验结果 典型二阶系统 仿真结果：1）过阻尼
三相交流电路实验报告-百度文库(精)
中国石油大学（华东）现代远程教育 实验报告 课程名称：电工电子学 实验名称：三相交流电路 实验形式：在线模拟+现场实践 提交形式：在线提交实验报告 学生姓名：毕义合学号：12952112061 年级专业层次：网络12春高起专 学习中心：建设工程分院函授站 提交时间： 2013 年 6 月 23 日
一、实验目的 1. 练习三相交流电路中负载的星形接法。 2. 了解三相四线制中线的作用。 二、实验原理 1. 对称三相电路中线、相电压和线、相电流的关系，三相电路中，负载的连接分为星形连接和三角形连接两种。一般认为电源提供的是对称三相电压。 （1）星形连接的负载如图1所示： 图1 星形连接的三相电路
A、B、C表示电源端，N为电源的中性点（简称中点），N' 为负载的中性点。无论是三线制或四线制，流过每一相负载的相电流恒等于与之相连的端线中的线电流： （下标I表示线的变量，下标p表示相的变量） 在四线制情况下，中线电流等于三个线电流 的相量之和，即 端线之间的电位差（即线电压）和每一相负载的相电压之间有下列关系： 当三相电路对称时，线、相电压和线、相电流都对称，中线电流等于零，而线、相电压满足： （2）三角形连接的负载如图2所示：
其特点是相电压等于线电压： 线电流和相电流之间的关系如下： 当三相电路对称时，线、相电压和线、相电 流都对称，此时线、相电流满足： 2.不对称三相电路 在三相三线制星形连接的电路中，若负载不对称，电源中点和负载中点的电位不再相等，称
为中点位移，此时负载端各相电压将不对称，电流和线电压也不对称。 在三相四线制星形连接的电路中，如果中线的阻抗足够小，那么负载端各相电压基本对称，线电压也基本对称，从而可看出中线在负载不对称时起到了很重要的作用。但由于负载不对称，因此电流是不对称的三相电流，这时的中线电流将不再为零。 在三角形连接的电路中，如果负载不对称，负载的线、相电压仍然对称，但线、相电流不再对称。 如果三相电路其中一相或两相开路也属于不对称情况。 3.三相负载接线原则 连接后加在每相负载上的电压应等于其额定
MULTISIM 仿真实验报告
实验一单级放大电路 一、实验目的 1、熟悉multisim软件的使用方法 2、掌握放大器的静态工作点的仿真方法，及对放大器性能的影响。 3、学习放大器静态工作点、电压放大倍数，输入电阻、输出电阻的仿真方法，了解共 射级电路的特性。 二、虚拟实验仪器及器材 双踪示波器信号发生器交流毫伏表数字万用表 三、实验步骤 1.仿真电路图 V1 10mVrms 1kHz 0° R1 100kΩ Key=A 10 % R2 51kΩ R3 20kΩ R4 5.1kΩ Q1 2N2222A R5 100Ω R6 1.8kΩ C1 10μF C2 10μF C3 47μF 3 7 V2 12 V 4 5 2 1 R7 5.1kΩ 9 XMM1 6 E级对地电压25.静态数据仿真
仿真数据（对地数据）单位；V计算数据单位；V 基级集电极发射级Vbe Vce RP 2.834 6.126 2.2040.63 3.92210k 26.动态仿真一 1.单击仪表工具栏的第四个，放置如图，并连接电路。 V1 10mVrms 1kHz 0° R1 100kΩ Key=A 10 % R2 51kΩ R3 20kΩ R4 5.1kΩ Q1 2N2222A R5 100Ω R6 1.8kΩ C1 10μF C2 10μF C3 47μF 3 7 V2 12 V 4 5 2 R7 5.1kΩ XSC1 A B Ext Trig + + _ _+_ 6 1 9
2.双击示波器，得到如下波形 5.他们的相位相差180度。 27.动态仿真二 1.删除负载电阻R6 V1 10mVrms 1kHz 0° R1 100kΩ Key=A 10 % R2 51kΩ R3 20kΩ R4 5.1kΩ Q1 2N2222A R5 100Ω R6 1.8kΩ C1 10μF C2 10μF C3 47μF 3 7 V2 12 V 4 5 2 XSC1 A B Ext Trig + + _ _+_ 6 1 9 2.重启仿真。
《电子技术Ⅱ课程设计》 报告 姓名 xxx 学号 院系自动控制与机械工程学院 班级 指导教师 2014 年 6 月18日
目录 1、目的和意义 (3) 2、任务和要求 (3) 3、基础性电路的Multisim仿真 (4) 3.1 半导体器件的Multisim仿真 (4) 3.11仿真 (4) 3.12结果分析 (4) 3.2单管共射放大电路的Multisim仿真 (5) 3.21理论计算 (7) 3.21仿真 (7) 3.23结果分析 (8) 3.3差分放大电路的Multisim仿真 (8) 3.31理论计算 (9) 3.32仿真 (9) 3.33结果分析 (9) 3.4两级反馈放大电路的Multisim仿真 (9) 3.41理论分析 (11) 3.42仿真 (12) 3.5集成运算放大电路的Multisim仿真（积分电路） (12) 3.51理论分析 (13) 3.52仿真 (14) 3.6波形发生电路的Multisim仿真（三角波与方波发生器） (14) 3.61理论分析 (14) 3.62仿真 (14) 4.无源滤波器的设计 (14) 5.总结 (18) 6.参考文献 (19)
一、目的和意义 该课程设计是在完成《电子技术2》的理论教学之后安排的一个实践教学环节.课程设计的目的是让学生掌握电子电路计算机辅助分析与设计的基本知识和基本方法，培养学生的综合知识应用能力和实践能力，为今后从事本专业相关工程技术工作打下基础。这一环节有利于培养学生分析问题，解决问题的能力，提高学生全局考虑问题、应用课程知识的能力，对培养和造就应用型工程技术人才将能起到较大的促进作用。 二、任务和要求 本次课程设计的任务是在教师的指导下，学习Multisim仿真软件的使用方法，分析和设计完成电路的设计和仿真。完成该次课程设计后，学生应该达到以下要求： 1、巩固和加深对《电子技术2》课程知识的理解； 2、会根据课题需要选学参考书籍、查阅手册和文献资料； 3、掌握仿真软件Multisim的使用方法； 4、掌握简单模拟电路的设计、仿真方法； 5、按课程设计任务书的要求撰写课程设计报告，课程设计报告能正确反映设计和仿真结果。
仿真 1.1.1 共射极基本放大电路 按图7.1-1搭建共射极基本放大电路，选择电路菜单电路图选项（Circuit/Schematic Option ）中的显示/隐藏(Show/Hide)按钮，设置并显示元件的标号与数值等 。 １. 静态工作点分析 选择分析菜单中的直流工作点分析选项（Analysis/DC Operating Point）（当然，也可以使用仪器库中的数字多用表直接测量）分析结果表明晶体管Ｑ１工作在放大状态。 ２. 动态分析 用仪器库的函数发生器为电路提供正弦输入信号Vi(幅值为5mV,频率为10kH)，用示波器观察到输入，输出波形。由波形图可观察到电路的输入，输出电压信号反相位关系。再一种直接测量电压放大倍数的简便方法是用仪器库中的数字多用表直接测得。 ３. 参数扫描分析 在图７.１－１所示的共射极基本放大电路中，偏置电阻Ｒ１的阻值大小直接决定了静态电流ＩＣ的大小，保持输入信号不变，改变Ｒ１的阻值，可以观察到输出电压波形的失
真情况。选择分析菜单中的参数扫描选项（Analysis/Parameter Sweep Analysis），在参数扫描设置对话框中将扫描元件设为Ｒ１，参数为电阻，扫描起始值为１００Ｋ，终值为９００Ｋ，扫描方式为线性，步长增量为４００Ｋ，输出节点５，扫描用于暂态分析。 ４. 频率响应分析 选择分析菜单中的交流频率分析项（Analysis/AC Frequency Analysis）在交流频率分析参数设置对话框中设定：扫描起始频率为１Hz，终止频率为１GHz，扫描形式为十进制，纵向刻度为线性，节点５做输出节点。 由图分析可得：当共射极基本放大电路输入信号电压ＶＩ为幅值５mV的变频电压时，电路输出中频电压幅值约为０.５Ｖ，中频电压放大倍数约为－１００倍，下限频率（Ｘ１）为１４.２２Hz，上限频率（Ｘ２）为２５.１２MHz，放大器的通频带约为２５.１２MHz。 由理论分析可得，上述共射极基本放大电路的输入电阻由晶体管的输入电阻rbe限定，输出电阻由集电极电阻Ｒ３限定。 1.１.２共集电极基本放大电路（射极输出器） 图７.１－７为一共集电极基本放大电路，用仪器库的函数发生器为电路提供正弦输入信号ＶＩ（幅值为１Ｖ，频率为10 kHz）采用与共射极基本放大电路相同的分析方法获得电路的静态工作点分析结果。用示波器测得电路的输出，输入电压波形，选用交流频率分析项分析出电路的频率响应曲线及相关参数。
模拟电子电路仿真 1.1 晶体管基本放大电路 共射极，共集电极和共基极三种组态的基本放大电路是模拟电子技术的基础，通过EWB 对其进行仿真分析，进一步熟悉三种电路在静态工作点，电压放大倍数，频率特性以及输入，输出电阻等方面各自的不同特点。 1.1.1 共射极基本放大电路 按图7.1-1搭建共射极基本放大电路，选择电路菜单电路图选项（Circuit/Schematic Option ）中的显示/隐藏(Show/Hide)按钮，设置并显示元件的标号与数值等 。 １.静态工作点分析 选择分析菜单中的直流工作点分析选项（Analysis/DC Operating Point）（当然，也可以使用仪器库中的数字多用表直接测量）分析结果表明晶体管Ｑ１工作在放大状态。 ２.动态分析 用仪器库的函数发生器为电路提供正弦输入信号Vi(幅值为5mV,频率为10kH)，用示波器观察到输入，输出波形。由波形图可观察到电路的输入，输出电压信号反相位关系。再一种直接测量电压放大倍数的简便方法是用仪器库中的数字多用表直接测得。 ３.参数扫描分析 在图７.１－１所示的共射极基本放大电路中，偏置电阻Ｒ１的阻值大小直接决定了静态电流ＩＣ的大小，保持输入信号不变，改变Ｒ１的阻值，可以观察到输出电压波形的失真情况。选择分析菜单中的参数扫描选项（Analysis/Parameter Sweep Analysis），在参数扫描设置对话框中将扫描元件设为Ｒ１，参数为电阻，扫描起始值为１００Ｋ，终值为９００Ｋ，扫描方式为线性，步长增量为４００Ｋ，输出节点５，扫描用于暂态分析。 ４.频率响应分析 选择分析菜单中的交流频率分析项（Analysis/AC Frequency Analysis）在交流频率分析参数设置对话框中设定：扫描起始频率为１Hz，终止频率为１GHz，扫描形式为十进制，纵向刻度为线性，节点５做输出节点。 由图分析可得：当共射极基本放大电路输入信号电压ＶＩ为幅值５mV的变频电压时，
基于multisim的晶闸管交流电路仿真实验报告
————————————————————————————————作者：————————————————————————————————日期：
自动化（院、系）自动化专业112 班组电力电子技术课 学号21 姓名易伟雄实验日期2013.11.24 教师评定 实验一、基于Multisim的晶闸管交流电路仿真实验 一、实验目的 (1)加深理解单相桥式半控整流电路的工作原理。 (2)了解晶闸管的导通条件和脉冲信号的参数设置。 二、实验内容 2.1理论分析 在单相桥式半控整流阻感负载电路中，假设负载中电感很大，且电路已工作于稳态。在u2正半周，触发角α处给晶闸管VT1加触发脉冲，u2经VT1和VD4向负载供电。u2过零变负时，因电感作用使电流连续，VT1继续导通。但因a点电位低于b点电位，使得电流从VD4转移至VD2，VD4关断，电流不再流经变压器二次绕组，而是由VT1和VD2续流。此阶段，忽略器件的通态压降，则ud=0，不会像全控桥电路那样出现ud为负的情况。 在u2负半周触发角α时刻触发VT3，VT3导通，则向VT1加反压使之关断，u2经VT3和VD2向负载供电。u2过零变正时，VD4导通，VD2关断。VT3和VD4续流，ud又为零。此后重复以上过程。 2.2仿真设计
（院、系）专业班组课学号姓名实验日期教师评定 触发脉冲的参数设计如下图
（院、系）专业班组课学号姓名实验日期教师评定 2.3仿真结果 当开关S1打开时，仿真结果如下图
（院、系）专业班组课学号姓名实验日期教师评定 三、实验小结与改进 此次实验在进行得过程中遇到了很多的问题，例如：触发脉冲参数的设置，元器件的选择等其中。还有一个问题一直困扰着我，那就是为什么仿真老是报错。后来，通过不断在实验中的调试发现，这是因为一些元器件的参数设置过小，导致调试出错。总的来说，这次实验发现了很多问题，但在反复的调试下，最后我还是完成了实验。同时，也让我认识到实践比理论更难掌握。通过不断的发现问题，然后逐一解决问题，最后得出自己的结论，我想实验的乐趣就在于此吧。 而对于当开关S1打开时的实验结果，这是因为出现了失控现象。我从书中发现：当一个晶闸管持续导通而二极管轮流导通的情况，这使ud成为正弦半波，即半周期ud 为正弦，另外半周期ud为零，其平均值保持恒定，相当于单相半波不可控整流电路时的波形 另外，在实验过程中，我们如果进行一些改进：电路在实际应用中可以加设续流二极管，以避免可能发生的失控现象。实际运行中，若无续流二极管，则当α突然增大至180度或触发脉冲丢失时，会发生一个晶闸管持续导通而二极管轮流导通的情况，这使ud成为正弦半，即半周期ud为正弦，另外半周期ud为零，其平均值保持恒定，相当于单相半波不可控整流电路时的波形。有二极管时，续流过程由二极管完成，在续流阶段晶闸管关断，这就避免了某一个晶闸管持续导通从而导致失控的想象。同时续流期间导电回路中只有一个管压降，少了一个管压降，有利于降低损耗。
实验时间：2019年月日，第批 签到序号：【进入实验室后填写】 福州大学 【实验八】交流谐振电路 （信息技术实验中心209实验室） 学院 班级 学号 姓名 实验前必须完成【实验预习部分】 登录下载预习资料 携带学生证提前10分钟进实验室
实验预习部分【实验目的】 【实验仪器】(名称) 【实验原理】（文字叙述、主要公式、原理图）
实验预习部分【实验内容和步骤】
实验预习部分 【1】写出示波器以下功能对应的标号 电源开关：，聚焦：，辉度：， 垂直方式开关：，水平位移：，垂直位移：与，【2】示波器校准信号为峰峰值4 V、1 KHz的方波，校准时垂直偏转灵敏度（衰减器开关10/15）应设定为V/DIV，并调节垂直微调旋钮（14/19）让波形垂直方向占大格，扫描时间因数（20）选择ms/DIV，并调节扫描微调（24）让一个波形周期水平方向占大格。 【3】R LC串联谐振电路，当信号源频率与谐振频率相同时，电流与信号源电压位相差；当信号源频率小于谐振频率时，电流位相于信号源电压位相，整个电路呈性；当信号源频率大于谐振频率时，电流位相于信号源电压位相，整个电路呈性。 【4】用示波器器观察和两波形，调节信号源频率，当示波器上显示的两列波时信号源频率为RLC串联电路谐振频率（注2）。 注１：示波器仪器介绍中校准信号为峰峰值2 V，但是仿真实验中是作为峰峰值4 V来校准。 注2：当示波器同时显示两路波形时，按“X-Y”按键（30）两次后两波形按照相同时序显示。
数据记录与处理 观测RLC串联谐振电路的特性 信号源峰峰值：； 电阻取值：，电感取值：，电容取值：； 谐振频率计算值：，品质因数计算值：。 谐振频率测量值 f：。
本科毕业设计（论文） 题目基于Multisim的 模拟电路仿真技术 部系地方生部 专业电子信息工程 学员郑怿 指导教员梁发麦 中国人民解放军海军航空工程学院 2007 年7 月
基于Multisim的模拟电路仿真技术 摘要：介绍了Multisim 软件的功能和特点，提出运用Multisim 实现模拟电路的仿真方法。通过几个电子原理性电路的仿真实例阐述了模拟电路建立、元器件的选用和仿真参数的设置方法等关健问题，同时得到了正确的仿真结果。 关键词：模拟电路；Multisim ；仿真技术；EDA 从20 世纪80 年代以来，电子系统日趋数字化、复杂化和大规模集成化。同时深亚微米半导体工艺、B 表面安装技术的发展又支持了产品集成化程度的进步，使电子产品进入了片上系统（SOC ）时代。另外电子产品厂商不懈追求缩短产品设计周期，从而获取高收益。在这些因素的影响下，EDA 技术应运而生。EDA ( Electronic Design Automation ，电子设计自动化）技术是一门综合了现代电子与计算机技术，以计算机为平台对电子电路、系统或芯片进行设计、仿真和开发的计算机辅助设计技术。利用EDA 技术对电力电子电路进行仿真一直是研究电力电子技术的工程技术人员所期望实现的目标。Multisim 就为此提供了一个良好的平台。在这个平台上可以容易地实现了基本的电力电子电路的仿真，包括不控整流电路、可控整流电路、逆变电路等电路的仿真分析。仿真得到的结果与理论分析的结果基本一致，这对电子电路的设计具有重大的意义。本文主要介绍利用Multisim 10平台对基本电子电路进行仿真的方法，得出与理论相符合的结果，有利于实际的工程设计。 1 Multisim 的功能和特点 加拿大Interactive Image Technologie 公司在1958 年推出了一个专门用于电子电路仿真和设计的EDA 工具软件EWB ( Electronics Workbench ）。由于EWB 具有许多突出的优点，引起了电子电路设计工作者的关注，迅速得到了推广使用。但是随着电子技术的飞速发展，EWB 5 . x 版本的仿真设计功能已远远不能满足复杂的电子电路的仿真设计要求。因此IIT 公司将用于电路级仿真设计的模块升级为Multi sim ，并于2001 年推出了Multisim 的最新版本Multisim 2001 。 Multisim 2001 继承了 EWB 界面形象直观、操作方便、仿真分析功能强大、分析仪器齐全、易学易用等诸多优点，并在功能和操作上进行了较大改进。主要表现为：增加了射频电路的仿真功能；极大扩充了元器件库；新增了元件编辑器；扩充了电路的测试功能；增加了瓦特表、失真仪、网络分析仪等虚拟仪器，并允许仪器仪表多台同时使用；改进了元件之间的连接方式，允许任意走向；支持VHDL 和Verilo g 语言的电路仿真与设计；允许把子电路作为一个元器件使用，允许用户自定义元器件的属性等。 工程师们可以使用Multisim交互式地搭建电路原理图，并对电路进行仿真。Multisim提炼了SPICE仿真的复杂内容，这样工程师无需懂得深入的SPICE技术就可以很快地进行捕获、仿真和分析新的设计，这也使其更适合电子学教育。通过Multisim和虚拟仪器技术，PCB设计工程师和电子学教育工作者可以完成从理论到原理图捕获与仿真再到原型设计和测试这样一个完整的综合设计流程。 （一）模拟电路举例： 1.1 晶体管基本放大电路 共射极，共集电极和共基极三种组态的基本放大电路是模拟电子技术的基础，通过EWB对其进行仿真分析，进一步熟悉三种电路在静态工作点，电压放大倍数，频率特性以及输入，输出电阻等方面各自的不同特点。
