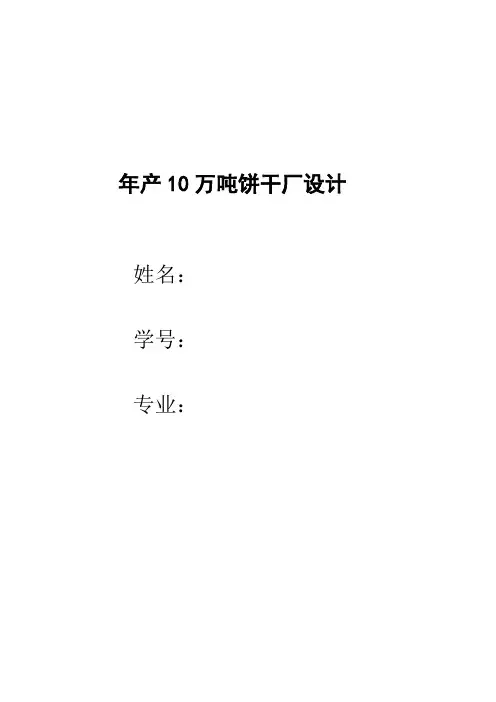

年产10万吨饼干厂设计姓名：
学号：
专业：
目录
1前言…………………………………………
2说明厂址选择要求…………………………
3总平面设计…………………………………
4产品方案:班制、工作日、日产量、班产量，并作出方案图………………………………
5工艺流程……………………………………
6主要设备选择表……………………………
7定员设计……………………………………
8主要车间工艺布置…………………………
9作简单的物料计算…………………………
10作简单的效益和成本计算………………
一、前言
饼干指经过两次烘制的面包，也指远至欧洲中世纪以来为船员制作的干面包片。饼干的主要原料是小麦面粉，再添加糖类、淀粉、油脂、乳品、蛋品、香精、膨松剂等辅料。上述原、辅料通过和面机调制成面团，再经滚轧机轧成面片，成型机压成饼坯，最后经烤炉烘烤，冷却后即成为酥松可口的饼干。饼干类别根据配方和生产工艺的不同，甜饼干可分两大类，即韧性饼干和酥性饼干
按照制造工艺来说，饼干分为酥性饼干、韧性饼干、苏打饼干、半发酵饼干、威化饼干、薄脆饼干、曲奇饼干等。饼干具有营养丰富、口感酥松、风味多样、外形美观、便于携带、耐贮存等特点受到人们的普遍喜爱。其水分含量少，保质期较长。饼干品种正向休闲化和功能化食品方向发展。
近些年来，我国饼干市场风起云涌，除引进一批国外生产设备和生产线，国内也仿造一批生产线，为饼干质量提高打下基础，但饼干市场竞争也日益激烈。今后发展大体趋势：营养保健型饼干（像加锌、钙等）；薄脆不同形状和口味的饼干，像巧克力味和各种动物形状，这
主要为了吸引儿童消费者。包装方面的改进，例如现在流行的单层软袋，双层外软里硬，具有方便携带，便于环保，成本低等优点。
二、厂址选择
厂址选择是否得当，直接影响基建速度，投资费用以及
投资后的生产成本、效益等方面。，对于职工的劳动环境，厂区的卫生条件，产品的质量也有一定的影响，所以选择厂
址时必须认真仔细和慎重。
饼干厂应建于地势高、干燥的场地，周围不得有烟尘、
有害气体和其他扩散性污染源，30米以内不得有粪坑、垃圾场或坑式厕所。用水量不是很大，但是对水质要求也很高，
如果附近的工厂将废水排入河中，影响工厂水源的卫生质
量，则该项目将收到严重损害。还需考虑社会经济因素、战
略条件和土地费用等等。
厂址的选择应遵循以下原则（1）防止厂区因周围环境的污染而造成企业污染，厂区周围不得有粉尘、烟雾、有害
气体、放射性物质和其他矿物性污染物，不得有垃圾场、污
水处理厂、废渣场等。（2）防止企业污水和废弃物对居民区的污染，应设有废水和废弃物处理设施。（3）要建立必要的卫生防护带，如屠宰场距居民区的最小防护带不得少于
500m，酿造厂、酱菜厂、乳品厂等不得少于300m，蛋品加工批发部门不得少于100m。（4）有利于经处理的污水和废弃物的排出。（5）要有足够、良好的水源、能承载较高负
荷的动力电源。（6）要有足够可利用的面积和较适宜的地形，以满足工厂总体平面合理的布局和今后扩建发展的要
求。（7）厂区应通风、采风良好、空气清新。（8）交通要方便，便于物资的运输和职工的上下班
三、总平面设计
饼干厂总平面设计的基本原则有以下几点
1、
2、总平面设计必须符合工厂生产工艺的要求。
3、食品工厂总平面设计必须满足食品工厂卫生要求。
4、
道路应采用水泥或青路面
5、际出发考虑是否需有铁路专用线和码
头等设施。
6、
关规定设计。
7、
形和水文等的自然条件。
8、
如下图：厂区设置有原料库、包装材料间、生产车间、成品包装间、
生活区、食堂、研发室等。
四、产品方案
产品名称年产
量/t
班产量
(t) 1月2月3月4月5月6月7月8月9月
10
月
11
月
12
月
婴儿饼干 2.403 ————————————
菊花饼干 1.960 ———
动物饼干 2.540 ————
鸡蛋饼干 2.100 ——
口香饼干 2.736 ———————
椒盐饼干 2.007 ———————
双喜饼干 1.800 —
钙制饼干 2.106 ———————————
宝石饼干 1.700 ———
奶油饼干 2.034 ———————————
孔雀饼干 2.000 ——————
鸳鸯饼干 1.746 ———
旅行饼干 1.890 ———
人参饼干 1.760 ——
维生素饼干 1.680 ———
根据，生产旺季在6月7月8月，旺季工作日为78天，2月3月4月为生产淡季，工作日为75天，中季生产为135天，余下77天为节假日各设备检修日。
全年饼干生产天数为78+135+75=288
由于受到各种因素影响，每个工作日实际生产量不完全相同，平均日产量等于班产量与生产班次有及设备平均系数的积，。
所以班产量计算如下
Q班=70000／0.75(3×78+2×135+75)=161t
旺季日产量=3×161=483t
中季日产量=2×161=322t
淡季日产量=161t
五、工艺流程
韧性饼干：食盐+水
香料+酒精疏松剂面团改良剂砂糖溶液
蛋奶制品
水
小麦面粉
成品检验整理冷却烘烤
酥性饼干：
砂糖
粉碎成糖粉过筛疏松剂食盐+水抗氧化剂+油脂
奶制品
预处理水
配料面团调剂香料+酒精蛋品
预处理小麦粉
成型烘烤冷却淀粉混合过筛成品包装整理检验
苏打饼干：
小麦粉+食盐+水鲜酵母
+ 水+ 砂糖驯化第一次面团调剂第一次面团发酵第二次面团调剂小麦粉+ 抗氧化剂+油脂+水
化学疏松剂+蛋奶制品+小配料第二次面团发酵
辊轧、包油酥
擦油酥小麦粉+食盐+油脂撒盐成型烘烤冷却整理检验
包装成品
面团调制静置辊轧抗氧化剂加油脂
六、主要设备
和面机（1台）
干成型机（1台）
成型机（1台）
电烤炉10节，
喷油机（1台）
冷却线16米，
180?转弯机
七、定员设计
（1）厂的生产效率是19人／t
7万吨每班生产161吨
所以人员要19×161=3059人
调粉机轧
皮
压
机饼干冲印机远红外隧道网带电烤面180度转
弯
机
冷却输送机
饼干整理机
八主要车间工艺布置
九物料衡算
原料蛋奶饼干
（韧性饼干）原料奶油饼干
（酥性饼干）
原料苏打饼干
（发酵饼干）
专用粉100 小麦粉96 弱筋面粉40
白砂糖30 淀粉 4 白砂糖2．5
饴糖 2 白砂糖34 鲜酵母1．5
精炼油18 猪板油8 食盐0．75
磷脂 2 人造奶油18 低筋面粉50
奶油 3 奶粉 5 饴糖 3
香兰素0．025 鸡蛋 3 精炼油8
食盐0．5 香兰素0．035 板猪油 4
碳酸氢钠0．8 食盐0．5 人造奶油 6
碳酸氢铵0．4 碳酸氢钠0．3 奶粉 3
BHT 0．02 碳酸氢铵0．2 鸡蛋 2
柠檬酸0．004 抗氧化剂0．002 碳酸氢钠0．4
柠檬酸0．003 面团改良
剂
0．002
抗氧化剂0．003
低筋面粉10
板猪油 1
人造奶油 4
食盐0．35
合计156．749 合计169．04 合计136．505
班产161t饼干物料计算
项目指标每班实际量
成品
成品率99.7% 161t
其中蛋奶饼干43.5% 70t
奶油饼干31.1% 50t
苏打饼干24.8% 40t
小麦粉消耗量98．9% 99．42t 白砂糖消耗量96．9% 23.10t 饴糖消耗量99．2% 1.738t 精炼油消耗量99．8% 9.04t
人造奶油消耗量99．9% 25t
精炼油消耗量99．9% 9.04t
碳酸氢钠消耗量100% 0.52t
碳酸氢铵耗量100% 0.208t 柠檬酸消耗量100% 0.0024t BHT消耗量100% 0.146t 食盐消耗量99．9% 1.576t 磷脂消耗量100% 0.695t 香兰素消耗量100% 0.0208t 淀粉消耗量99．9% 1.391t 鸡蛋消耗量99．3% 1.738t 奶粉消耗量99．7% 2.781t
（1）生产中水的配比为21%
所以生产70000吨用水量为
70000×21%=14700吨
（2）在食品焙烤中现多用远红外加热，辐射是主要传热方
式。一、热平衡法
热平衡法是指烤炉进入状态以后，热元件发出的总热量
应与进入烤炉的生胚、载体、炉壁吸收或散发的热量之和相
平衡。即：
Ｑ总＝Ｑ1＋Ｑ2＋Ｑ3＋Ｑ4(kj/h)
式中：Ｑ1－食品中各为了的升温吸热(kj/h)
Ｑ2－水分蒸发吸热(kj/h)
Ｑ3－水分蒸发后，水蒸气继续过热至炉温时吸
热(kj/h)
Ｑ4－全部散热的热量之和
Ｑ4＝Ｑ41＋Ｑ42＋Ｑ43
Ｑ41－烤盘升温吸热(kj/h)
Ｑ42－输送链或钢带升温吸热(kj/h)
Ｑ43－炉外壁每小时散热的热量(kj/h)
十、成本与效益分析
生产中档饼干为例：
1、班产值：目前每公斤饼干出厂价5元，每班可产500公斤。500公斤×5元/公斤=2500元。
2、每班原料成本：用50公斤面粉，7公斤白糖，5公斤食用油，1公斤配料，可制成饼干65公斤。（50公斤×2元/公斤）+（7公斤×3.5元/公斤）+（5公斤×7元/公斤）+（1公斤×3元/公斤）÷65公斤×500公斤/班＝1296.18元。
3、电费：该设备全自动恒温，每小时耗电仅需18度。18度×8小时×1元/度＝144元。
4、人员工资：5人×25元/人＝125元。
5、每班利润：2500元－1296.18元－144元－125元＝934.82元。
6、月利润：如每天按2班运转：25天×2班×934.82元＝46741元
7、所以年利润是：934.82×579=541260.78元
