包装机说明书
包装机故障分析
注意：维修设备前，要首先检查该设备的工作条件是否全部具备，例如：气源压力、电源电压、真空压力等。一供带盘
故障：供袋盘不切换
原因：
1.供袋盘气缸的电磁阀对应可编程序控制器相应的
输出点没有信号输出；
2.可编程序控制器对应的输出点与控制供袋盘气缸
的电磁阀间的信号线有断路或虚接现象；
3.供袋盘气缸的到位磁环开关工作异常，没有信号输
出；
4.供袋盘工作位光电开关工作异常，没有料袋时也有
信号输出。
供袋盘工作位光电开关图
5.电磁阀损坏，手动强制电磁阀或强制气缸电磁阀通
电后不切换；
6.供袋盘驱动气缸及导向机构有卡阻现象。
二取袋器
1.故障：取袋气缸不动作
原因：
1)控制取袋气缸的电磁阀对应可编程序控制器相
应的输出点没有信号输出；
2)可编程序控制器对应的输出点与控制取袋气缸
的电磁阀间的信号线有断路或虚接现象；
3)取袋气缸回位磁环开关异常，没有信号输出；
4)供袋盘工作位光电开关异常，没有信号输出；
5)供袋盘驱动气缸到位磁环开关异常，没有信号输
出；
6)没有料袋时取袋真空检测开关也有信号，或设置
值不正确；
7)电磁阀损坏，手动强制电磁阀或强制气缸电磁阀
通电后不切换；
8)取袋气缸及导向机构有卡阻现象。
供袋位光电开关供袋盘气缸到位磁环开关
2.故障：取袋吸盘吸不起料袋
原因：
1)取袋真空电磁阀对应可编程序控制器相应的输
出点没有信号输出；
2)可编程序控制器对应的输出点与取袋真空电磁
阀间的信号线有断路或虚接现象；
3)真空阀没加正压空气，无法切换；
4)电磁阀损坏，手动强制电磁阀或强制气缸电磁阀
通电后不切换；
5)真空过滤器堵塞；
6)真空泵输出系统的真空度异常，压力低或真空泵
损坏；
7)真空管路有漏气或堵塞现象，吸盘有破损现象。
3.故障：重复取袋
原因：
1)真空系统漏气，达不到取袋真空检测开关设置
值；
取袋真空过滤器图
2)取袋吸盘破损，达不到设置值；
3)取袋真空检测表设置过高或取袋真空检测表损
坏，从而导致真空表没有信号输出。
4)取袋真空检测表与对应可编程序控制器相应的
输入点连接的信号线断路或虚接；
4.故障：取袋气缸动作时，总吸上一个料袋尾部
原因：
1)取袋气缸速度太快；
2)触摸屏中取袋延时时间设置太短。
三送袋器
1.故障：取袋后送袋气缸不送袋
原因：
1)控制送袋气缸的电磁阀对应可编程序控制器相
应的输出点没有信号输出；
2)可编程序控制器所对应的输出点与控制送袋驱
动气缸的电磁阀间的信号线有断路或虚接现象；
3)送袋气缸回位磁环开关异常，没有信号输出；
4)斜板上、下限位光电开关异常，没有料袋时也有
信号输出；
5)取袋真空检测表异常，没有信号输出；
6)电磁阀损坏，手动强制电磁阀或强制气缸电磁阀
通电后不切换；
7)送袋驱动气缸及导向机构有卡阻现象。
立式粉体包装机使用说明书 一主要特点: 1 同时控制两个步进电机 . 2 单接近开关控制,分切、充气、振动、下料等功能不用接近开关控制. 3 停机时停于横封开的位置. 4 多种故障显示. 5 多种自动停机报警功能. 二技术参数: 1 包装速度: 10-130包/分钟. 2 袋长: 10-400mm/包. 3 接近开关: 12-30vDC NPN 常开. 4 光电眼: 12-30vDC NPN 常开 . 5 驱动器: 400脉冲/周. 6 步进电机: 4.2N.m 4A 0.9/1.8步角. 7 输出接口: 12vDC输入的固态继电器. 8 接近开关的凸轮有效长度: 10-20mm. 9 包装膜色标有效宽度: 1.5-20mm. 三出厂调试步骤: 1 凸轮位置的调整: 打开电源-按起动按钮起动包装机-等机器运行3周以上再按停止,观察横封位置若横封没有停止在开着的位置则转动凸轮位置,直到横封停止在开着的位置。 2 系数的调整 装好包装膜-打开电源-关闭光电眼-袋长设为100-按起动按钮起动包装机-等机器运行3周以上-用尺测量所走的袋长，若大于100mm则调小系数，若小于100mm 则调大系数，直到等于100mm。 四开机步骤： 1 装好包装膜-打开电源-设置好适当的横封纵封的温度，袋长设为所需要的袋长
值，待温度稳定后进行下一步操作。 2 若没有光电眼则关闭光眼开关跳到第4步，若有光电眼则打开光眼开关，调整光眼后按A测长，使光眼自动检测袋长，按起动按钮起动包装机后跳到第4步。 3 按起动按钮起动包装机，等机器运行3周以上，用尺测量所走的袋长，若大于所需要的袋长则调小袋长值，若小于所需要的袋长则调大袋长值，直到等于所需要的袋长。 4 打开所需要的功能开关，调整各输出位置，到此主要开机步骤结束。 五操作方法: (参照第12页界面流程图） 1 主界面显示（界面A）： （1）：当光眼关时或光眼开且主机起动时显示“袋长按A”，此时按“A”到设置袋长当光眼开且主机停止时显示“测长按A”，此时按“A”电脑自动检测袋长。（2）：显示“步进按B”当主机停止时按“B”则点动步进电机.当主机运转时，按“B”计数清零。 （3）：当光眼关时显示“光眼按C”，此时按“C”到界面G,设置光眼开关,当光眼开时显示对标按“C”，此时按“C”到界面G,设置光标位置和光眼开关。 （4 ）：当下料开关关时显示“走袋按D”，此时按“D”走袋开关,当下料开关开时显示“下料按D”此时按键“D”为下料的快捷开关。 2 分切设置：界面A按“S”键进入界面B按“A”键，界面C按“A”键进入分切数据设置,按“B”数据加，按“C”数据减，按“S”退出设置,分切数据=10时，切刀每10包动作一次，分切数据=00 时切刀不动作。 3 充气设置：界面A按“S”键进入界面B，按“A”键进入界面C按“B”键进入充气设置,按“B”键数据加，按“C”数据减，按“S”退出设置,充气数据的大小表示充气量的大小，充气数据=0时充气开关关闭。 4 前振设置：界面A按“S”键进入界面B按“A”键进入界面C，按“C”键打开或关闭开关。 5 后振设置：界面A按“S”键进入界面B按“A”键进入界面C，按“D”键打开或关闭开关。 6 温控设置：界面A按“S”键进入界面B按“B”键进入界面D，按“A”键打开或关闭开关。
真空包装机 操作、使用说明书 真空包装机操作、使用说明 书 大江真空包装机械
大江机械贸易 说明书自述 本说明书为整个系列真空包装机的使用说明书。 具体型号的使用说明请参照相关页面！ 具体机型：智能版型、普通型 智能版型1 抽真空0~99S 充氮0~9.9S 加热0~9.9S 冷却0~9.9S 电动开盖放气 智能版型2 抽真空0~99S 充氮0~9.9S 加热0~9.9S 冷却0~9.9S 放气 智能版型3 抽真空0~99S 切丝0~9.9S 加热0~9.9S 冷却0~9.9S 放气 智能版型4 抽真空0~99S 加热0~9.9S 冷却0~9.9S 放气 普通型抽真空0~99S 加热0~9.9S 冷却0~9.9S 放气 ●各机型动作原理，部结构，电器原理图，气路原理图，请根据机 器功能参照相关页面！ ●以上为现有通用机型，特殊机型及定制机型不在此列，具体情况
请联系设备制造商！ 目录 说明书自述-------------------------------------- 1 目录-------------------------------------- 2 用途及特点-------------------------------------- 3 使用前准备-------------------------------------- 4 操作说明-------------------------------------- 7 气路原理图-------------------------------------- 9 电气原理图-------------------------------------- 11 故障分析-------------------------------------- 20
双变频枕式包装机 操 作 手 册 上海逸讯机械制造有限公司 电话：0086-021-******** 0086-135******** 地址：上海市奉贤区南桥镇五星中心路1099号
目录 前言……………………………………………………………２ 一、使用本机安全注意事项………………………………………２ 二、用途及特点 (3) 1 适用范围 (3) 2 主要规格及技术参数 (5) 三、安装和调试 (6) 1 安装机器 (6) 2 电源供应 (6) 3 试机 (7) 四、调整及操作事项 (8) 1 控制面板说明 (8) 2 包装纸膜安装与调试 (12) （1）装纸步骤 (12) （2）纸张张力调节 (13) （3）中封部分的调节使用注意事项 (14) 3 光电开关跟踪系统的使用 (14) 4 横封刀速度的调整 (16) 5 横封刀架的调整 (16) 6 横封刀座及切刀的调整 (17) 7 被包装产品位置的调整（即饼位调整） (19) 五、正常开机步骤 (20) 六、机器的保养和检查 (21) 1 每天或每班对机器的保养和清洁 (21) 2 每月对机器的保养和清洁 (22) 3 每半年对机器做相关检查 (22) 七、故障原因及排除方法 (23) 电器原理图 (25) 电器接线图 (26)
图1：整机示意图
前言 在使用包装机之前，请您务必熟悉本《操作手册》的各项内 容，它将帮助您了解本包装机的基本性能、结构、操作及维护保养方法，帮助您如何正确使用机器，使它发挥最佳性能，减少故障，延长使用寿命。 试机期间，操作人员应认真阅读本手册，并在本公司职员的指导下开机，尽快掌握本机器的使用。 一．使用本机安全注意事项 1、每次开机前，要检查工作台面、输送带、封口刀座上一定不能有工具或任何杂物，观察机器周围有无异常； 2、每次开机前，要保证包装速度调节旋钮在最低位置； 3、机器在运转当中，严禁把手和头靠近或接触运转部件！ 4、机器在运转当中，严禁把手和工具伸入横封刀座内！ 5、机器在正常工作时，严禁频繁切换操作按钮，严禁随意频 繁更改参数设定值，严禁拆下横封护板。 6、严禁超高速长时间运行； 7、如果在调整和维护时，机器或设备的按钮开关位于操作人员所在操作位置之外，或者几个人同时工作，则应由专人在可进行监视以及能使机器或者设备迅速停机的工作位置进行操作。只要工作在进行，则该人员不得离开其位置。
目录 一：拉伸薄膜缠绕包装机 (2) 二：主要技术参数 (2) 三：产品保修 (3) 四：拆箱、安装、调试 (3) 五：控制板操作说明 (5) 六：设备维护 (7) 七：使用 (9) 八：功能使用及其它 (9) 8-1、记数误差10 8-2、光电开关的使用10 8-3、薄膜操作简图11 8-4、预拉伸薄膜导出11 8-5、可移动限位块11 8-6、薄膜拉伸12 九：使用安全 (13) 附设备可能出现的故障及排除方法 电气原理图
一：拉伸薄膜缠绕包装机 1. 拉伸薄膜缠绕包装机是以LLDPE拉伸薄膜为包装材料，对多种货 物进行裹包的专业包装机器。 2. 使用我公司出品的系列薄膜缠绕拉伸包装机器，可以降低包装成 本，方便存储与运输，易于对包装材料（薄膜）进行回收，减少环境污染。这是一种现今较普遍流行的绿色运输包装方式之一。 3. 这种包装方式已经广泛应用于玻璃制造业、纸业、化工业、机械 制造业、食品业等各种不同行业，特别是在出口贸易货物运输中的集装箱已经得到广泛的应用。 4. 我公司出品全面的拉伸薄膜裹包机，除托盘基本型外，还出品圆 筒纸/帘子布型，线缆型，水平型、圆筒径向包装等多种机型。另外我们还出品牛皮纸、珍珠棉、普通PE膜等裹包机，如有需要请向我们的销售部门索取更详尽的说明和资料。 二：主要技术参数 1．包装规格: 型号最大货高（mm）最大托板尺寸(mm) TP1650F-L 2000 1200╳1200 2．承重：≤2000 kg 3．使用包装材料： 材料宽度厚度膜卷内芯孔膜卷外径LLDPE拉伸膜500 mm 17-35μm76.2mm(3英吋) ≤280 mm 4．工作电源：AC220V/50HZ 20A -1p。 务必使用单独固定电源，严禁使用临时线或与其他设备合用电源，电压不得低于200V，或高于250V,接线时请核对火线零线和地线（因电源不正确引起的电气损坏和其他损坏不在保修之
前言 在初次使用本公司机械之前，请务必仔细阅读本《操作手册》之各项内容，它将帮您正确使用和维护机器。确保人机安全，并充分发挥其性能，- 减少故障，延长寿命。 1. 安全注意事项 1）未清楚了解机器正确的操作方法和安全规定之前，禁止启动机器。 2）未经训练和授权的人员，不得使用本机。 3）使用本机前，必须先详读本手册，并了解全部内容与提示。 4）机器须确认完成安装及必要的调整动作后，才能操作。 5）启动前须确认在机器所有台面没有放置任何工具或器物。 6）电源未关闭，不得触摸机器内部或电气设施。 7）机器在运转中操作者不得离开机器工作范围。 8）机器在运转中严禁触摸发热的封轮, 封模及运转中各部件。 9）检查、维修电气控制电路时须由电气专业人员完成。 10）非经本公司许可，不得任意改装机器，或在机器上接装任何非本公司认可的装置、刀具或周边设备，以免发生危险。 11）本手册内容有任何不明了之处，或遇到依本手册之说明无法解决的问题，请咨询本公司或授权经销商，切勿擅自处理。 12）不要在指定环境之外的条件下使用机器。警告：为了您和他人及机器设备的安全，务必遵守以上安全事项，对由于不按上述要求而产生的意外及事故，本公司概不负责。 2. 机器说明 设备用途 DZP系列多功能全自动高速枕式包装机主要适用于医药、食品、日化、化妆品、电子等行业的药版、饼干、槟榔、雪饼、方便面、糖果、西点、面包、托盘式容器、透明皂等块状物的包装，起到了防潮、避光的作用，并提高了产品的档次。使用该机比手工制袋包装可节约成本20%左右，而且可与铝塑包装机等机械联动生产。 主要特点 1）结构紧凑合理，性能稳定先进，操作简便易懂。 2）双变频控制，无级变速，袋长即设即切，无需调节空走，一步到位，省时省膜。 3）采用国际知名电器元件，PLC控制，触摸式人机界面，参数设定方便快捷。 4）故障诊断提示一目了然，使用更具人性化。 5）高感度电眼色标跟踪，使封印位置更加准确。 6）PID 温度可调，适合各种材质色膜，提高了封口质量。 7）设有定位停机功能，不粘刀不费膜。 8）传动系统简洁明了，工作更可靠，维护更方便。 9）所有控制由软件实现，方便了功能调整和技术升级，能适应不同时期的生产需要 10）药版自动加料，能适合多种规格铝塑药版自动加料。
热收缩包装机 使用说明书 一、简介 目前本厂生产的包装机械设备是参照近期国内同行产品，改进后，重新组 合的新一代包装设备。与同类型相比，其造型大方，结构紧密，性能可靠。对 高要求的产品包装，食物包装所指定的无毒性，忽度性，耐高温也不破裂的PE、PP、PVC收缩膜包装特别适合。运用于食品、化妆品、化工品、工业用品、饮料、陶瓷等包装。包装后的产品具有透明、美观、高雅，还可以达到防潮、防尘、防锈等效果。 本机选用高精度电子温度控制器控温。在常温至300℃可任意调节。并可 根据材料的差异准确地控制收缩温度，优先选用高质量红外线石英管作发热系统。采用进口大功率管作无极调速，自动稳压，确保输送速度平稳。一次性快 速完成，薄膜加热、贴体、抽气、密封等包装程序及成品合格率高等优点，深 受广大用户欢迎。 二、远红外线收缩机规格及主要参数 1.电气功率表（F1支架式链机）
2.外形尺寸：1500*800*1300 3.机器重量：120KG 三、调试方法 1.单相接线方式，把本机电源电缆接至电源处，接线方式：相线、中性线（即 零线）、接地线及接地端子必须可靠接地。 2.试机：电源电缆接好后送上电源，在控制面板上，将温度控制器调到零位。 输送带、上、下发热线管旋钮调到零位（往左边调）再合上电源开关、风机开关，输送带适当的调节，让其运转。然后调节温度控制器设定温度。再调上、 下发热管旋钮调到最大（往右边调）。此时机器已经处于工作升温状态。待温 度上升到设定温度值时（温度表指示到设定温度值，表头指示红灯亮），即可 进行产品包装试机。 3.工作温度设定：PVC膜一般为120℃-160℃，PP膜为150-180℃。根据产品 第一包装情况来调整温度高低及输送带速度。产品出现皱纹时，表明温度不够 或输送速度太快。产品薄膜破裂时，表明温度过高或输送带速度太慢。多次试 机使产品达到最佳效果，此时请记下温度值及输送电压值，待下次开机时方便 使用。 4.工作完成后，请不要马上切断电源，应将上、下发热管旋钮调回零位，温度 调控制调回零位利用风机吹散仓内的热量（散热时间约为15分钟）再把输送的旋钮调回零位，关掉风机开关。最后断开电源开关。 5.三相回线制，接线方式为相线、相线、相线、中性线（挂有零线牌子）。接 地端子必须可靠接地。 6.工作前试机如前面所述，三相四线制只增加了侧温发热系统及风机调速功能。 7.本机控制线路集中在控制箱内，如需打开控制面板或控制机箱，请完全切断 电源并请有经验的专业电器人员进行维修及保养。 四、注意事项 1.开机前应把温度控制器调到零度，再依次打开各开关； 2.机箱外壳必须可靠接地； 3.包装机完成工作后，请不要马上切断电源，应将温度控制器调到零度，利用 风机吹散机仓内的热量，再切断电源；
目录 目录................................................................................................... ０§1前言 .......................................................................................................... １§2关于缠绕包装机...................................................................................... ２§3 T系列主要技术参数 .............................................................................. ３§4机器部件说明图...................................................................................... ５§5 拆箱、安装、调试................................................................................. ７§6 设备维护................................................................................................. ８§7使用安全.................................................................................................. ９§8 产品保修............................................................................................. １０§9机械部分使用说明.............................................................................. １１§10电气操作使用说明............................................................................ １６

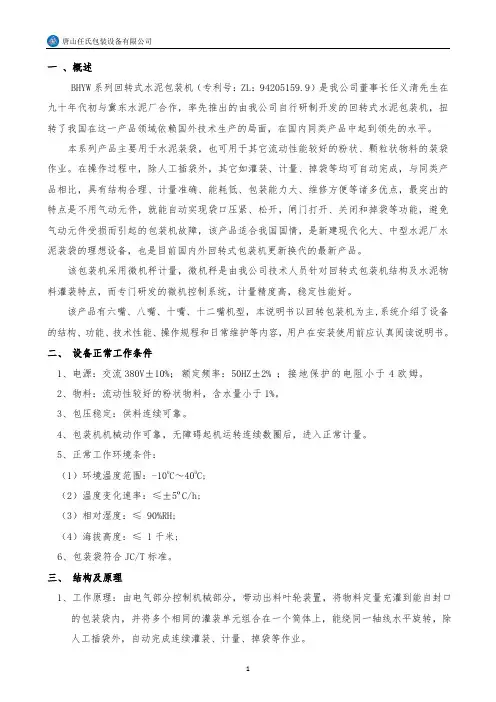

一、概述 BHYW系列回转式水泥包装机（专利号：ZL：94205159.9）是我公司董事长任义清先生在九十年代初与冀东水泥厂合作，率先推出的由我公司自行研制开发的回转式水泥包装机，扭转了我国在这一产品领域依赖国外技术生产的局面，在国内同类产品中起到领先的水平。 本系列产品主要用于水泥装袋，也可用于其它流动性能较好的粉状、颗粒状物料的装袋作业。在操作过程中，除人工插袋外，其它如灌装、计量、掉袋等均可自动完成，与同类产品相比，具有结构合理、计量准确、能耗低、包装能力大、维修方便等诸多优点，最突出的特点是不用气动元件，就能自动实现袋口压紧、松开，闸门打开、关闭和掉袋等功能，避免气动元件受损而引起的包装机故障，该产品适合我国国情，是新建现代化大、中型水泥厂水泥装袋的理想设备，也是目前国内外回转式包装机更新换代的最新产品。 该包装机采用微机秤计量，微机秤是由我公司技术人员针对回转式包装机结构及水泥物料灌装特点，而专门研发的微机控制系统，计量精度高，稳定性能好。 该产品有六嘴、八嘴、十嘴、十二嘴机型，本说明书以回转包装机为主,系统介绍了设备的结构、功能、技术性能、操作规程和日常维护等内容，用户在安装使用前应认真阅读说明书。 二、设备正常工作条件 1、电源：交流380V±10%；额定频率：50HZ±2% ；接地保护的电阻小于4欧姆。 2、物料：流动性较好的粉状物料，含水量小于1%。 3、包压稳定：供料连续可靠。 4、包装机机械动作可靠，无障碍起机运转连续数圈后，进入正常计量。 5、正常工作环境条件： （1）环境温度范围：-100C～400C; （2）温度变化速率：≤±5oC/h; （3）相对湿度：≤ 90%RH; （4）海拔高度：≤ 1千米; 6、包装袋符合JC/T标准。 三、结构及原理 1、工作原理：由电气部分控制机械部分，带动出料叶轮装置，将物料定量充灌到能自封口 的包装袋内，并将多个相同的灌装单元组合在一个筒体上，能绕同一轴线水平旋转，除人工插袋外，自动完成连续灌装、计量、掉袋等作业。
自动粉末包装机操作说明
目录 一、操作指南-------------------------------------------------------------------------------------- 03 2.1 触摸屏操作方法------------------------------------------------------------------------------- 03 2.2 界面操作--------------------------------------------------------------------------------------- 03 2.21 主界面------------------------------------------------------------------------------------ 03 2.22 设置界面--------------------------------------------------------------------------------- 04 2.23 输出设置--------------------------------------------------------------------------------- 04 2.24 输入测试--------------------------------------------------------------------------------- 05 2.25 输出测试--------------------------------------------------------------------------------- 06 2.26 报警停机--------------------------------------------------------------------------------- 06 2.27 电机控制--------------------------------------------------------------------------------- 06 2.28 系统设置--------------------------------------------------------------------------------- 07 2.29系数设置--------------------------------------------------------------------------------- 07 二、常见错误及处理方法----------------------------------------------------------------------- 08 3.1 输出线路的检查与故障排查-------------------------------------------------------------- 08 3.2输入线路的检查与故障排查------------------------------------------------------------- 08
包装机说明书
包装机故障分析 注意：维修设备前，要首先检查该设备的工作条件是否全部具备，例如：气源压力、电源电压、真空压力等。一供带盘 故障：供袋盘不切换 原因： 1.供袋盘气缸的电磁阀对应可编程序控制器相应的 输出点没有信号输出； 2.可编程序控制器对应的输出点与控制供袋盘气缸 的电磁阀间的信号线有断路或虚接现象； 3.供袋盘气缸的到位磁环开关工作异常，没有信号输 出； 4.供袋盘工作位光电开关工作异常，没有料袋时也有 信号输出。 供袋盘工作位光电开关图 5.电磁阀损坏，手动强制电磁阀或强制气缸电磁阀通 电后不切换； 6.供袋盘驱动气缸及导向机构有卡阻现象。 二取袋器
1.故障：取袋气缸不动作 原因： 1)控制取袋气缸的电磁阀对应可编程序控制器相 应的输出点没有信号输出； 2)可编程序控制器对应的输出点与控制取袋气缸 的电磁阀间的信号线有断路或虚接现象； 3)取袋气缸回位磁环开关异常，没有信号输出； 4)供袋盘工作位光电开关异常，没有信号输出； 5)供袋盘驱动气缸到位磁环开关异常，没有信号输 出； 6)没有料袋时取袋真空检测开关也有信号，或设置 值不正确； 7)电磁阀损坏，手动强制电磁阀或强制气缸电磁阀 通电后不切换； 8)取袋气缸及导向机构有卡阻现象。 供袋位光电开关供袋盘气缸到位磁环开关
2.故障：取袋吸盘吸不起料袋 原因： 1)取袋真空电磁阀对应可编程序控制器相应的输 出点没有信号输出； 2)可编程序控制器对应的输出点与取袋真空电磁 阀间的信号线有断路或虚接现象； 3)真空阀没加正压空气，无法切换； 4)电磁阀损坏，手动强制电磁阀或强制气缸电磁阀 通电后不切换； 5)真空过滤器堵塞； 6)真空泵输出系统的真空度异常，压力低或真空泵 损坏； 7)真空管路有漏气或堵塞现象，吸盘有破损现象。 3.故障：重复取袋 原因： 1)真空系统漏气，达不到取袋真空检测开关设置 值； 取袋真空过滤器图 2)取袋吸盘破损，达不到设置值；

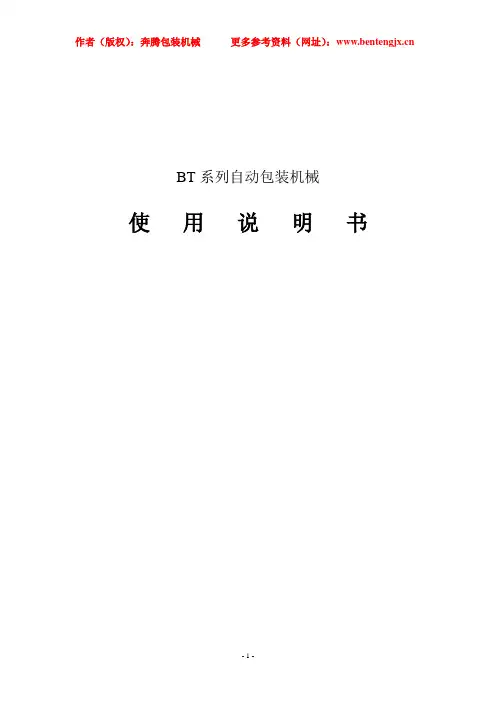

BT系列自动包装机械 使用说明书
