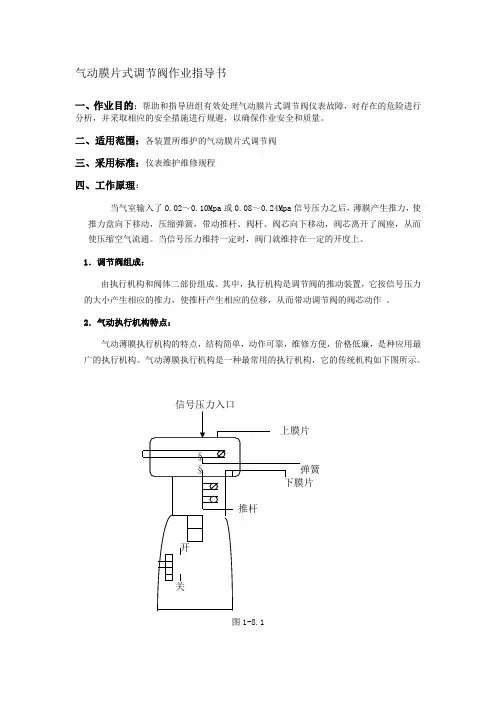

气动膜片式调节阀作业指导书
一、作业目的：帮助和指导班组有效处理气动膜片式调节阀仪表故障，对存在的危险进行分析，并采取相应的安全措施进行规避，以确保作业安全和质量。
二、适用范围：各装置所维护的气动膜片式调节阀
三、采用标准：仪表维护维修规程
四、工作原理：
当气室输入了0.02～0.10Mpa或0.08～0.24Mpa信号压力之后，薄膜产生推力，使推力盘向下移动，压缩弹簧，带动推杆、阀杆、阀芯向下移动，阀芯离开了阀座，从而使压缩空气流通。当信号压力维持一定时，阀门就维持在一定的开度上。
1．调节阀组成：
由执行机构和阀体二部份组成。其中，执行机构是调节阀的推动装置，它按信号压力的大小产生相应的推力，使推杆产生相应的位移，从而带动调节阀的阀芯动作。
2．气动执行机构特点：
气动薄膜执行机构的特点，结构简单，动作可靠，维修方便，价格低廉，是种应用最广的执行机构。气动薄膜执行机构是一种最常用的执行机构，它的传统机构如下图所示。
图1-8.1
2．动作原理
正作用：从上膜盖的气源接口向膜盖与膜片组成的膜室内通入空气，该气压作用于膜片与托盘，压缩弹簧，克服弹簧力向下移动，同时也带动推杆向下移动。之后，如果膜室内气压降低，则弹簧的回复力使膜片、托盘及推杆向上移动。
反作用：从下膜盖的气源接口向膜盖与膜片组成的膜室内通入空气，该气压作用于膜片与托盘，压缩弹簧，克服弹簧力向上移动，同时也带动推杆向上移动。之后，如果膜室内气压降低，则弹簧的回复力使膜片、托盘及推杆向下移动。
阀有正装和反装两种类型，当阀芯向下移动时，阀芯与阀座之间流通面积减小，称为正装；反之，称为反装。气开式调节阀随阀信号压力的增大流通面积也增大；气关式则相反，随信号压力的增大而流通截面积减小。
一、膜片式调节阀故障和异常的判断方法及措施(表1-8.1)
表1-8.1
六、作业步骤：
1．检查调节阀前必须向工艺询问管道内介质情况，联系工艺改手动改付线，并开好相关作业票。
2．检查现场调节阀信号与DCS输出是否一致，以判断DCS输出模件与输出安全栅是否有故障，须注意检查调节阀的弹簧压力与定位器相符。
3．了解调节阀的作用方式给信号校验调节阀，确认调节阀动作到位。
4．更换定位器时须注意其作用方式。
5．检查膜片是否漏气，更换执行机构膜片时一定要先将气源关死，拆卸螺栓时注意缓慢泄压，将上膜盖拿起时注意谨防余压伤人。
6．检查阀杆是否卡。拆卸调节阀时必须由工艺将上、下游阀关死，放空阀打开，确认调节阀管道内介质放尽，降温降压正常后方可拆卸。
七、工作危害分析、安全措施及使用的工具、劳保要求(表1-8.2)
表1-8.2
