一、图示滑块中，受力F及Q，各力均与作用面垂
直，若知
= 40o，块与槽间摩擦角φ=10 o。试求滑块正反行程的效率各是多少？
二、图示斜面中，滑块受铅垂向下力
及与斜面平行力
。斜面倾角为
，滑块与斜面间摩擦系数
及
已确定。求滑块匀速上升及匀速下降时，该斜面效率表达式各是什么？
一、
解、1）正行程力平衡关系：
1)机构的结构分析包括哪些主要内容?对机构进行结构分析的目的何在? 1）研究机构是怎样组成的，其组成对运动的影响，以及机构具有确定运动的条件。 2）研究机构的组成原理及机构的结构分类 3）学习如何绘制运动简图 2)何谓构件?构件与零件有何区别? 构件是独立运动的单元体，构件是组成机构的基本要素之一。零件是机械制造的单元体。构件可有一个或者多个零件组成。 3)何谓高副?何谓低副?在平面机构中高副和低副一般各带入几个约束?齿轮副的约束数应如何确定? 运动副：两构件组成的相对可动连接称之为运动副。 高副：两构件通过点或者线接触构成的运动副称之为高副。 低负：两构件通过面接触构成的运动副称之为低副。 齿轮副（包括内，外啮合副，齿轮与齿条啮合副）：如果两齿轮中心相对位置已经被约束，则算作引入一个约束；如果两齿轮中心相对位置未被约束则算作引入两个约束。 4)何谓运动链?运动链与机构有何联系和区别? 运动链：构件通过运动副联接而构成的相对可动的构件系统称之为运动链。 机构与运动链的区别：机构是具有一个固定构件的运动链。 5)何谓机构运动简图?它与机构示意图有何区别? 机构运动简图：根据机构的运动尺寸按照一定比例尺定出各运动副的位置，并用运动副的代表符号和国家规定的常用机构的简图符号以及简单的线条绘制的表现机构运动情况的简图。 机构示意图：不严格按照比例尺画出。 6)何谓机构的自由度?在计算平面机构的自由度时应注意哪些问题? 机构自由度：机构具有确定的运动所必需给定的独立运动参数的数目。 计算时应注意：复合铰链，虚约束，局部自由度
7)机构具有确定运动的条件是说明？ 说明机构的自由度数等于原动件。 1)何谓速度瞬心?相对瞬心与绝对瞬心有何区别? 速度瞬心：两构件绝对速度相等的瞬时重合点。 绝对速度瞬心：绝对速度为零的瞬心点。 2)何谓三心定理?有何用途？ 三心定理：彼此作平面相对运动的三个构件的瞬心在一条直线上。 作用：求不直接成副的构件的速度瞬心。 3)速度瞬心法一般适用于什么场合?能否利用速度瞬心法对机构进行加速度分析? 4)何谓速度影像和加速度影像, 有何用途？ 5)机构中机架的影像在图中的何处? 1)何谓驱动力?何谓阻抗力?何谓有效阻力?何谓有害阻力? 驱动力：驱使机械运动的力。 阻抗力：阻止机械运动的力。 有效阻力：机械在生产过程中预定要克服的与生产工作直接相关的阻力。 有害阻力：机械在运转过程中除掉生产阻力之外所受到的其他阻力。 2)何谓质量的动代换和静代换?各需满足哪些条件? 质量代换：为了简化构件惯性力的确定，设想把构件的质量按照一定条件集中作用 质量的动代换：满足代换前后构件的质量不变，构件的质心位置不变，构件对质心轴的转动惯量不变。 质量的静代换：满足代换前后构件的质量不变，构件的质心位置不变 3）构件所受的摩擦力的方向总与构件运动的绝对速度方向相反,对吗? 不对，滑动摩擦力的方向总与构件运动的绝对速度方向相反。 4)何谓当量摩擦系数?何谓当量摩擦角?为何要引进当量摩擦的概念?为什么槽面摩擦大于平面摩擦?是否因为槽面摩擦的摩擦系数f大于平面摩擦的摩擦系数所致? 当量摩擦系数：为了简化摩擦力的计算，将接触面的几何形状和实际摩擦系数f对于摩
兰州2017年7月4日于家属院复习资料 第2章平面机构的结构分析 1.组成机构的要素是和；构件是机构中的单元体。 2.具有、、等三个特征的构件组合体称为机器。 3.从机构结构观点来看，任何机构是由三部分组成。 4.运动副元素是指。 5.构件的自由度是指；机构的自由度是指。 6.两构件之间以线接触所组成的平面运动副，称为副，它产生个约束，而保留个自由度。 7.机构具有确定的相对运动条件是原动件数机构的自由度。 8.在平面机构中若引入一个高副将引入______个约束，而引入一个低副将引入_____个约束，构件数、约束数与机构自由度的关系是。 9.平面运动副的最大约束数为，最小约束数为。 10.当两构件构成运动副后，仍需保证能产生一定的相对运动，故在平面机构中，每个运动副引入的约束至多为，至少为。 11.计算机机构自由度的目的是______。 12.在平面机构中，具有两个约束的运动副是副，具有一个约束的运动副是副。 13.计算平面机构自由度的公式为Ｆ= ，应用此公式时应注意判断：(A) 铰链，(B) 自由度，(C) 约束。 14.机构中的复合铰链是指；局部自由度是指；虚约束是指。 15.划分机构的杆组时应先按的杆组级别考虑，机构的级别按杆组中的级别确定。 16.图示为一机构的初拟设计方案。试： (1〕计算其自由度，分析其设计是否合理？如有复合铰链，局部自由度和虚约束需说明。 (2)如此初拟方案不合理，请修改并用简图表示。 题16图题17图 17.在图示机构中，若以构件1为主动件，试： (1)计算自由度，说明是否有确定运动。
(2)如要使构件6有确定运动，并作连续转动，则可如何修改？说明修改的要点，并用简图表示。18.计算图示机构的自由度，将高副用低副代替，并选择原动件。 19.试画出图示机构的运动简图，并计算其自由度。对图示机构作出仅含低副的替代机 构，进行结构分析并确定机构的级别。 题19图 题20图 20.画出图示机构的运动简图。 21. 画出图示机构简图，并计算该机构的自由 度。构件3为在机器的导轨中作滑移的整体构件，构件2在构件3的导轨中滑移，圆盘1的固定轴位于偏心处。 题21图 题22图 22.对图示机构进行高副低代，并作结构分析，确定机构级别。点21,P P 为在图示位置时，凸轮廓线在接触点处的曲率中心。 第3章 平面机构的运动分析 1.图示机构中尺寸已知(μL =mm ，机构1沿构件4作纯滚动，其上S 点的速度为v S (μV =S/mm)。 (1)在图上作出所有瞬心； (2)用瞬心法求出K 点的速度v K 。
机械原理试题及答案试卷 答案 Newly compiled on November 23, 2020
2013年机械原理自测题（一） 一．判断题（正确的填写“T”，错误的填写“F”）（20分） 1、根据渐开线性质，基圆内无渐开线，所以渐开线齿轮的齿根圆必须设计比基圆大。（ F ） 2、对心的曲柄滑块机构，其行程速比系数K一定等于一。（ T ） 3、在平面机构中，一个高副引入二个约束。（ F ） 4、在直动从动件盘形凸轮机构中，若从动件运动规律不变，增大基圆半径， 则压力角将减小 （ T ） 5、在铰链四杆机构中，只要满足杆长和条件，则该机构一定有曲柄存在。（ F ） 6、滚子从动件盘形凸轮的实际轮廓曲线是理论轮廓曲线的等距曲线。 （ T ）7、在机械运动中，总是有摩擦力存在，因此，机械功总有一部分消耗在克服摩擦力上。（ T ） 8、任何机构的从动件系统的自由度都等于零。（ T ） 9、一对直齿轮啮合传动，模数越大，重合度也越大。 （ F ） 10、在铰链四杆机构中，若以曲柄为原动件时，机构会出现死点位置。。（ F ） 二、填空题。（10分） 1、机器周期性速度波动采用（飞轮）调节，非周期性速度波动采用（调速器）调节。 2、对心曲柄滑块机构的极位夹角等于（ 0 ）所以（没有）急回特性。 3、渐开线直齿圆柱齿轮的连续传动条件是（重合度大于或 等于1 ）。 4、用标准齿条形刀具加工标准齿轮产生根切的原因是（齿条形刀具齿顶线超过极限啮合点N1 ）。 5、三角螺纹比矩形螺纹摩擦（大），故三角螺纹多应用（ 联接），矩形螺纹多用于（传递运动和动力）。 三、选择题（10分） 1、齿轮渐开线在（）上的压力角最小。
机械原理---1 第2章机构的结构分析 一、正误判断题：（在括号内正确的画“√”，错误的画“×”） 1.在平面机构中一个高副引入二个约束。（×） 2.任何具有确定运动的机构都是由机架加原动件再加自由度为零的杆组组成的。（√） 3.运动链要成为机构，必须使运动链中原动件数目大于或等于自由度。（×） 4.平面机构高副低代的条件是代替机构与原机构的自由度、瞬时速度和瞬时加速度必需完全 相同。（√） 5.当机构自由度F＞0，且等于原动件数时，该机构具有确定运动。（√） 6.若两个构件之间组成了两个导路平行的移动副，在计算自由度时应算作两个移动副。（×） 7.在平面机构中一个高副有两个自由度，引入一个约束。（√） 8.在杆组并接时，可将同一杆组上的各个外接运动副连接在同一构件上。（×） 9.任何机构都是由机架加原动件再加自由度为零的基本杆组组成。因此基本杆组是自由度为 零的运动链。（√） 10.平面低副具有2个自由度，1个约束。（×） 二、填空题 1.机器中每一个制造单元体称为零件。 2.机器是在外力作用下运转的，当外力作功表现为盈功时，机器处在增速阶段，当外力作功 表现为亏功时，机器处在减速阶段。 3.局部自由度虽不影响机构的运动，却减小了高副元素的磨损，所以机构中常出现局部自由 度。 4.机器中每一个独立的运动单元体称为构件。 5.两构件通过面接触而构成的运动副称为低副；通过点、线接触而构成的运动副称为高副。 6.平面运动副的最大约束数为 2 ，最小约束数为 1 。 7.两构件之间以线接触所组成的平面运动副，称为高副，它产生 2 个约束。 三、选择题 1.机构中的构件是由一个或多个零件所组成,这些零件间 B 产生任何相对运动。 A.可以 B.不能 C.变速转动或变速移动 2.基本杆组的自由度应为 C 。 A.－1 B. +1 C. 0 3.有两个平面机构的自由度都等于1，现用一个带有两铰链的运动构件将它们串成一个平面 机构，则其自由度等于 B 。 A. 0 B. 1 C. 2 4.一种相同的机构 A 组成不同的机器。 A.可以 B.不能 C.与构件尺寸有关 5.平面运动副提供约束为（ C ）。 A．1 B．2 C．1或2 6.计算机构自由度时，若计入虚约束，则机构自由度就会（ C ）。 A．不变 B．增多 C．减少 7.由4个构件组成的复合铰链，共有（ B ）个转动副。 A．2 B．3 C．4 8.有两个平面机构的自由度都等1，现用一个带有两铰链的运动构件将它们串成一个平面机 构，则其自由度等于( B )。
《机械原理》复习题 一.填空题: 1两构件通过点、线接触而构成的运动副称为( 高副 )；两构件通过面接触构成的运动副称为( 低副 )。 2在其它条件相同时，槽面摩擦大于平面摩擦，其原因是( 正压力分布不均 )。 3设螺纹的升角为λ，接触面的当量摩擦系数为（ fv ）,则螺旋副自锁的条件为（ v arctgf ≤λ ）。 4 度 ）。 5 成的。块机构中以( 6 ( 高速 )轴( 模数和压力角应分 ); 8一对斜齿圆柱齿轮传动的重合度由( 端面重合度，轴向重合度 )两部分组成,斜齿轮的当量齿轮是指( 以法向压力角为压力角，以法向模数为模数作的 )的直齿轮; 9、3个彼此作平面平行运动的构件间共有( 3 )个速度瞬心,这几个瞬心必定位于( 同一条直线上 )上; 10、含有6个构件的平面机构,其速度瞬心共有( 15 )个,其中有
( 5 )个是绝对瞬心,有( 10 )个是相对瞬心; 11周期性速度波动和非周期性速度波动的调节方法分别为( 安装飞轮 )和( 使用电动机，使等效的驱动力矩和等效阻力矩彼此相互适应 ); 12 在凸轮机构推杆的四种常用运动规律中( 一次多项式) 运动规律有刚性冲击, ( 二次多项式 ) 运动规律有柔性冲击; ( 正弦 ) 运动规律无冲击; 13 凸轮的基圆半径是指( 凸轮回转轴心 )至 14 15 而（基）圆及（分 2，则称其为（差动轮系），若自由度为1，则称其为（行星轮系）。 18 一对心曲柄滑块机构中，若改为以曲柄为机架，则将演化为（回转导杆）机构。 19 在平面四杆机构中，能实现急回运动的机构有（曲柄摇杆机构）、（双曲柄机构）等。 20 蜗轮蜗杆的正确啮合条件是（蜗杆的轴面模数和压力角分别等于
一、是非题，判断下列各题,对的画“√”，错的画“×”（每题2分，共10分） 1、Ⅱ级机构的自由度不能大于2；（×） 2、铰链四杆机构中，若存在曲柄，其曲柄一定是最短杆。（×） 3、当凸轮机构的压力角过大时，机构易出现自锁现象。（√） 4、国产标准斜齿圆柱齿轮的端面齿顶高等于法面齿顶高；（√） 5、棘轮机构和槽轮机构都是间歇运动机构。（√） 1、机构中与机架相联的每个主动件相对机架可以有两个以上的独立运动。（×） 2、摆动导杆机构中的导杆一定具有急回特性（曲柄为原动件）。（√） 3、直动从动件盘形凸轮机构可以用增大基圆半径的方法减小其推程压力角。（√） 4、与标准齿轮相比，负变位齿轮的分度圆变大。（×） 5、标准直齿圆柱齿轮外啮合时，只能有1对轮齿啮合。（×） 1、机构是具有确定运动的运动链。（√） 2、直动从动件盘形凸轮机构中进行合理偏置是为了减小推程压力角和回程压力角。（×） 3、平面四杆机构有无急回特性取决于极位夹角是否大于零。（√） 4、用成形铣刀加工渐开线直齿圆柱齿轮时，一定会发生根切现象。（×） 5、直齿圆锥齿轮的标准模数是指中间截面的模数；（×）
二、单项选择题（每小题2分，共10分） 1、在铰链四杆机构中，取（ B ）杆作为机架，则可得到双摇杆机构。 A ．最短杆； B ．最短杆的对边； C ．最长杆； D ．连杆 2、下列为空间齿轮机构的是（ A ）机构。 A ．圆锥齿轮；B ．人字齿轮； C ．平行轴斜齿圆柱齿轮；D ．直齿圆柱齿轮 3、表征蜗杆传动的参数和几何尺寸关系的平面应为（ C ）。 A ．轴面； B ．端面； C ．中间平面； D ．法面 4、在机构中原动件数目（ B ）机构自由度时，该机构具有确定的运动。 A ．小于；B ．等于；C ．大于；D ．大于等于 5、 作连续往复移动的构件，在行程的两端极限位置处，其运动状态必定是（ C ）。 A ．0=v ，0=a ； B ．0≠v ，0=a ； C ．0=v ，0≠a ； D ．0≠v ，0≠a 。 1、平面连杆机构是由若干构件和（ A ）组成的平面机构。 A ．低副； B ．高副； C ．连杆； D ．零件 2、计算周转轮系传动比时，对应原来周转轮系的“转化机构”应该是（ B ）。 A ．行星轮系； B ．定轴轮系； C ．混合轮系； D ．差动轮系； 3、对于转速较高的凸轮机构，为了减小冲击和振动，从动件运动规律最好采用（ C ）运动规律。 A ．等速； B ．等加速等减速； C ．正弦加速度； D ．余弦加速度。 4、下面哪项不属于齿轮的参数（ D ） A ．齿数； B ．模数； C ．压力角； D ．中心距； 5、机构进行高副低代时每个虚拟构件及其运动副的自由度数应为（ A ）。 A ．-1 ； B ．0 ； C ． +1 ； D ．+2 ； 1、平面低副所受的约束数为( B ) 。 A ．1 ； B ．2 ； C ． 3； D ．4 2、仅用简单的线条和规定的符号代表构件和运动副所绘制的简图称为( B )。 A ．机构运动简图 ；B ．机构示意图；C ．运动线图；D ．机构装配图 3、凸轮机构从动件选用等加速、等减速运动规律的主要缺点是会产生( B )。 A ．刚性冲击 B ．柔性冲击 C ．振动 D ．刚性冲击和柔性冲击 4、轮系运动时，各轮轴线位置都固定不动的称为( D )。 A ．周转轮系 ；B ．混合轮系 ；C ．行星轮系；D ．定轴轮系 5、平面连杆机构中， 当传动角较大时，则机构的( A )。 A ．传动性能较好；B ．传动性能较差；C ．自锁性能好； D ．效率较低。
机械原理 课后习题及参考答案
机械原理课程组编 武汉科技大学机械自动化学院
习题参考答案 第二章机构的结构分析 2-2 图2-38所示为一简易冲床的初拟设计方案。设计者的思路是：动力由齿轮1输入，使轴A连续回转；而固装在轴A上的凸轮2与杠杆3组成的凸轮机构将使冲头4上下运动以达到冲压的目的。试绘出其机构运动简图，分析其运动是否确定，并提出修改措施。 4 3 5 1 2 解答：原机构自由度F=3?3- 2 ?4-1 = 0，不合理，改为以下几种结构均可： 2-3 图2-396为连杆；7为齿轮及偏心轮；8为机架；9为压头。试绘制其机构运动简图，并计算其自由度。
O 齿轮及偏心轮ω A 齿轮及凸轮 B E F D C 压头 机架 连杆 滑杆滑块 摆杆滚子 解答：n=7; P l =9; P h =2，F=3?7-2 ?9-2 = 1 2-6 试计算图2-42所示凸轮—连杆组合机构的自由度。 解答：a) n=7; P l =9; P h =2，F=3?7-2 ?9-2 =1 L 处存在局部自由度，D 处存在虚约束 b) n=5; P l =6; P h =2，F=3?5-2 ?6-2 =1 E 、B 处存在局部自由度，F 、C 处存在虚约束
b) a)A E M D F E L K J I F B C C D B A 2-7 试计算图2-43所示齿轮—连杆组合机构的自由度。 B D C A (a) C D B A (b) 解答：a) n=4; P l =5; P h =1，F=3?4-2 ?5-1=1 A 处存在复合铰链 b) n=6; P l =7; P h =3，F=3?6-2 ?7-3=1 B 、C 、D 处存在复合铰链 2-8 试计算图2-44所示刹车机构的自由度。并就刹车过程说明此机构自由度的变化情况。
2013年机械原理自测题（一） 一．判断题（正确的填写“T”，错误的填写“F”）（20分） 1、根据渐开线性质，基圆内无渐开线，所以渐开线齿轮的齿根圆必须设计比基圆大。（ F ） 2、对心的曲柄滑块机构，其行程速比系数K一定等于一。（T ） 3、在平面机构中，一个高副引入二个约束。（F ） 4、在直动从动件盘形凸轮机构中，若从动件运动规律不变，增大基圆半径， 则压力角将减小（T ）5、在铰链四杆机构中，只要满足杆长和条件，则该机构一定有曲柄存在。（ F ） 6、滚子从动件盘形凸轮的实际轮廓曲线是理论轮廓曲线的等距曲线。 （T ） 7、在机械运动中，总是有摩擦力存在，因此，机械功总有一部分消耗在克服摩擦力上。（T ） 8、任何机构的从动件系统的自由度都等于零。（T ） 9、一对直齿轮啮合传动，模数越大，重合度也越大。（F ） 10、在铰链四杆机构中，若以曲柄为原动件时，机构会出现死点位置。。（F ） 二、填空题。（10分） 1、机器周期性速度波动采用（飞轮）调节，非周期性速度波动采用（调速器）调节。 2、对心曲柄滑块机构的极位夹角等于（0 ）所以（没有）急回特性。 3、渐开线直齿圆柱齿轮的连续传动条件是（重合度大于或 等于1 ）。 4、用标准齿条形刀具加工标准齿轮产生根切的原因是（齿条形刀具齿顶线超过极限啮合点N1 ）。 5、三角螺纹比矩形螺纹摩擦（大），故三角螺纹多应用（ 联接），矩形螺纹多用于（传递运动和动力）。 三、选择题（10分） 1、齿轮渐开线在（）上的压力角最小。 A ）齿根圆；B）齿顶圆；C）分度圆；D）基圆。 2、静平衡的转子（①）是动平衡的。动平衡的转子（②）是静平衡的。 ①A）一定；B）不一定；C）一定不。 ②A）一定；B）不一定：C）一定不。 3、满足正确啮合传动的一对直齿圆柱齿轮，当传动比不等于一时，他们的渐开
机械原理考试复习题及参考答案 一、填空题： 1.机构具有确定运动的条件是机构的自由度数等于。 2.同一构件上各点的速度多边形必于对应点位置组成的多边形。 3.在转子平衡问题中，偏心质量产生的惯性力可以用相对地表示。 4.机械系统的等效力学模型是具有，其上作用有的等效构件。 5.无急回运动的曲柄摇杆机构，极位夹角等于，行程速比系数等 于。 6.平面连杆机构中，同一位置的传动角与压力角之和等于。 7.一个曲柄摇杆机构，极位夹角等于36o，则行程速比系数等于。 8.为减小凸轮机构的压力角，应该凸轮的基圆半径。 9.凸轮推杆按等加速等减速规律运动时，在运动阶段的前半程作运 动，后半程 作运动。 10.增大模数，齿轮传动的重合度；增多齿数，齿轮传动的重合 度。 11.平行轴齿轮传动中，外啮合的两齿轮转向相，内啮合的两齿轮转向相。 12.轮系运转时，如果各齿轮轴线的位置相对于机架都不改变，这种轮系是 轮系。
13.三个彼此作平面运动的构件共有个速度瞬心，且位于。 14.铰链四杆机构中传动角γ为，传动效率最大。 15.连杆是不直接和相联的构件；平面连杆机构中的运动副均为。 16.偏心轮机构是通过由铰链四杆机构演化而来的。 17.机械发生自锁时，其机械效率。 18.刚性转子的动平衡的条件 是。 19.曲柄摇杆机构中的最小传动角出现在与两次共线的位 置时。 20.具有急回特性的曲杆摇杆机构行程速比系数k 1。 21.四杆机构的压力角和传动角互为，压力角越大，其传力性能 越。 22.一个齿数为Z，分度圆螺旋角为β的斜齿圆柱齿轮，其当量齿数 为。 23.设计蜗杆传动时蜗杆的分度圆直径必须取值，且与其相匹 配。 24.差动轮系是机构自由度等于的周转轮系。 25.平面低副具有个约束，个自由度。 26.两构件组成移动副，则它们的瞬心位置
第二章 一、单项选择题： 1．两构件组成运动副的必备条件是。 A．直接接触且具有相对运动；B．直接接触但无相对运动； C．不接触但有相对运动；D．不接触也无相对运动。 2．当机构的原动件数目小于或大于其自由度数时，该机构将确定的运动。 A．有；B．没有；C．不一定 3．在机构中，某些不影响机构运动传递的重复部分所带入的约束为。 A．虚约束；B．局部自由度；C．复合铰链 4．用一个平面低副联二个做平面运动的构件所形成的运动链共有个自由度。 A．3；B．4；C．5；D．6 5．杆组是自由度等于的运动链。 A．0；B．1；C．原动件数 6．平面运动副所提供的约束为 A．1；B．2；C．3；D．1或2 7．某机构为Ⅲ级机构，那么该机构应满足的必要充分条件是。 A．含有一个原动件组；B．至少含有一个基本杆组； C．至少含有一个Ⅱ级杆组；D．至少含有一个Ⅲ级杆组。 8．机构中只有一个。 A．闭式运动链；B．原动件；C．从动件；D．机架。 9．要使机构具有确定的相对运动，其条件是。 A．机构的自由度等于1；B．机构的自由度数比原动件数多1； C．机构的自由度数等于原动件数 二、填空题： 1．平面运动副的最大约束数为_____，最小约束数为______。 2．平面机构中若引入一个高副将带入_______个约束，而引入一个低副将带入_____个约束。3．两个做平面平行运动的构件之间为_______接触的运动副称为低副，它有_______个约束；而为_______接触的运动副为高副，它有_______个约束。 4．在平面机构中，具有两个约束的运动副是_______副或_______副；具有一个约束的运动副是_______副。 5．组成机构的要素是构件和运动副；构件是机构中的__运动___单元体。 6．在平面机构中，一个运动副引入的约束数的变化范围是_______。 7．机构具有确定运动的条件是____________________________________________。 8．零件与构件的区别在于构件是的单元体，而零件是的单元体。 9．由M个构件组成的复合铰链应包括个转动副。 10．机构中的运动副是指两构件直接接触而形成的可动联接 判断题： 1．机构的自由度一定是大于或等于1。 2．虚约束是指机构中某些对机构的运动无约束作用的约束。在大多数情况下虚约束用来改善机构的受力状况。 3．局部自由度是指在有些机构中某些构件所产生的、不影响机构其他构件运动的局部运动的自
第二章 机构的结构分析 一．填空题 1 ．组成机构的基本要素是 和 。机构具有确定运动的条件是： 。 2．在平面机构中，每一个高副引入 个约束，每一个低副引入 个约束，所以平面机构自由度的计算公式为F = 。应用该公式时，应注意的事项是： 。 3．机构中各构件都应有确定的运动，但必须满足的条件是： 。 二．综合题 1．根据图示机构，画出去掉了虚约束和局部自由度的等效机构运动简图，并计算机构的自由度。设标有箭头者为原动件，试判断该机构的运动是否确定，为什么？ 2．计算图示机构的自由度。如有复合铰链、局部自由度、虚约束，请指明所在之处。 （a ） （b ） A D E C H G F I B K 1 2 3 4 5 6 78 9
3．计算图示各机构的自由度。 （a）（b） （c）（d） （e）（f）
4．计算机构的自由度，并进行机构的结构分析，将其基本杆组拆分出来，指出各个基本杆组的级别以及机构的级别。 （a）（b） （c）（d） 5．计算机构的自由度，并分析组成此机构的基本杆组。如果在该机构中改选FG 为原动件，试问组成此机构的基本杆组是否发生变化。
6．试验算图示机构的运动是否确定。如机构运动不确定请提出其具有确定运动的修改方案。 （a）（b）

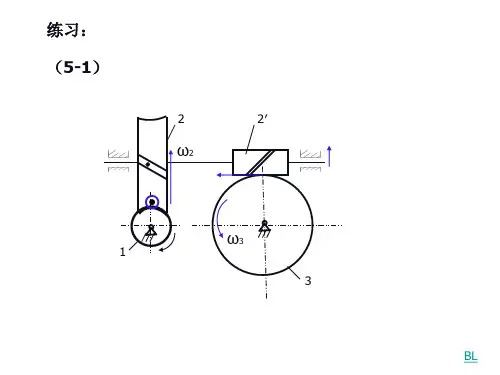

第三章平面机构的运动分析 一、综合题 1、试求图示各机构在图示位置时全部瞬心的位置（用符号 P直接在图上标出）。 ij 2、已知图示机构的输入角速度ω1,试用瞬心法求机构的输出速度ω3。要求画出相应的瞬心，写出ω3的表达式，并标明方向。
3、在图示的齿轮--连杆组合机构中，试用瞬心法求齿轮1与3的传动比ω1/ω2。 4、在图示的四杆机构中，AB l =60mm, CD l =90mm, AD l =BC l =120mm, 2ω=10rad/s ，试用瞬心法求： （1）当?=165°时，点C 的速度c v ； （2）当?=165°时，构件3的BC 线上速度最小的一点E 的位置及其速度的大 小； （3）当0c v =时，?角之值（有两个解）。 5、如图为一速度多边形，请标出矢量AB v 、BC v 、CA v 及矢量A v 、B v 、C v 的方向？
选择填空： （1）当机构的原动件数目小于或大于其自由度数时，该机构将（ B ）确定运动。 A.有； B.没有； C.不一定； （2）在机构中，某些不影响机构运动传递的重复部分所带入的约束为（ A ）。 A.虚约束； B.局部自由度； C.复合铰链； （3）机构具有确定运动的条件是（B ）。 A.机构自由度数小于原动件数；机构自由度数大于原动件数； B.机构自由度数等于原动件数； （4）用一个平面低副联二个做平面运动的构件所形成的运动链共有（ B ）个自由度。 A.3； B.4； C.5； D.6； （5）杆组是自由度等于（ A ）的运动链。 A.0； B.1； C.原动件数。 （6）平面运动副所提供的约束为（ D ）。 A.1； B.2； C.3； D.1或2； （7）某机构为Ⅲ级机构，那么该机构应满足的必要充分条件是（ D ）。 A.含有一个原动件组； B.原动件； C.至少含有一个Ⅱ级杆组； D.至少含有一个Ⅲ级杆组； （8）机构中只有一个（D ）。 A.闭式运动链； B.原动件； C.从动件； D.机架。 （9）具有确定运动的差动轮系中其原动件数目（ C ）。 A.至少应有2个； B.最多有2个； C.只有2个； D. 不受限制。 （10）在加速度多边形中，连接极点至任一点的矢量，代表构件上相应点的____B__加速度；而其它任意两点间矢量，则代表构件上相应两点间的______加速度。 A.法向; 切向 B.绝对; 相对 C.法向; 相对 D.合成; 切向 （11）在速度多边形中，极点代表该构件上_____A_为零的点。
A.绝对速度 B.加速度 C.相对速度 D.哥氏加速度 （12）机械出现自锁是由于（ A ）。 A. 机械效率小于零； B. 驱动力太小； C. 阻力太大； D. 约束反力太大； （13）当四杆机构处于死点位置时，机构的压力角＿B ＿。 A. 为0 0； B. 为090； C. 与构件尺寸有关； （14）四杆机构的急回特性是针对主动件＿D ＿而言的。 D. 等速运动； E. 等速移动； F. 变速转动或变速移动； （15）对于双摇杆机构，最短构件与最长构件之和＿H ＿大于其余两构件长度之和。 G. 一定； H. 不一定； I. 一定不； （16）当铰链四杆机构的最短杆与最长杆长度之和小于或等于其余的两杆长之和，此时，当取与最短杆向邻的构件为机架时，机构为＿K ＿；当取最短杆为机架时，机构为＿L ＿；当取最短杆的对边杆为机架，机构为＿J ＿。 J. 双摇杆机构； K. 曲柄摇杆机构； L. 双曲柄机构； M. 导杆机构； （17）若将一曲柄摇杆机构转化为双曲柄机构，可将＿N ＿。 N. 原机构曲柄为机架； O. 原机构连杆为机架； P. 原机构摇杆为机架； （18）平面两杆机构的行程速比系数K 值的可能取值范围是＿S ＿。 Q. 10≤≤K ； R. 20≤≤K ； S. 31≤≤K ； D ．21≤≤K ； （19）曲柄摇杆机构处于死点位置时＿U ＿等于零度。 T. 压力角； U. 传动角； V. 极位夹角。 （20）摆动导杆机构，当导杆处于极限位置时，导杆＿A ＿与曲柄垂直。 A. 一定； B. 不一定；
机械原理自测题（二） 一、判断题。（正确的填写“T”，错误的填写“F”）（20分） 1、一对相啮合的标准齿轮，小轮的齿根厚度比大轮的齿根厚度大。（ F ） 2、在曲柄滑块机构中，只要原动件是滑块，就必然有死点存在。（ T ） 3、两构件之间以点、线接触所组成的平面运动副称为高副，它产生两个约 束，而保留一个自由度。（ F） 4、一对直齿轮啮合传动，模数越大，重合度也越大。（F） 5、平面四杆机构有无急回特性取决于极位夹角是否大于零。（T） 6、对于刚性转子，已满足动平衡者，也必满足静平衡。（T） 7、滚子从动件盘形凸轮的基圆半径和压力角应在凸轮的理论轮廓上度量。 （T） 8、在考虑摩擦的转动副中，当匀速转动时，总反力作用线永远切于摩擦圆。 （T） 9、当机构的自由度数大于零，且等于原动件数，则该机构具有确定的相对运动。（T） 10、对于单个标准齿轮来说，节圆半径就等于分度圆半径。（F） 二、填空题；（10分） 1、机器产生速度波动的类型有（周期性）和（非周期性）两种。 2、铰链四杆机构的基本型式有（曲柄摇杆机构、双曲柄机构、双摇杆机构）三种。 3、从效率观点分析，机械自锁的条件是（效率小于零）。 4、凸轮的形状是由（从动件运动规律和基圆半径）决定的。 5当两机构组成转动副时，其瞬心与（转动副中心）重合。 三、选择题（10分） 1、为了减小机器运转中周期性速度波动的程度，应在机器中安装（B）。 A）调速器； B）飞轮； C）变速装置。
2、重合度εα = 1.6 表示在实际啮合线上有（C）长度属于双齿啮合区。 A) 60% ； B）40% ； C）75%。 3、渐开线齿轮形状完全取决于（C）。 A）压力角； B）齿数； C）基圆半径。 3、在从动件运动规律不变的情况下，对于直动从动件盘形凸轮机构，若缩小 凸轮的基圆半径，则压力角（B）。 A）保持不变； B）增大； C）减小。 5、在计算机构自由度时，若计入虚约束，则机构自由度数（B）。 A）增多； B）减小； C）不变。 四、计算作图题（共60分） （注：凡图解题均需简明写出作图步骤，直接在试卷上作图，保留所有作图线。）1、计算下列机构的自由度（10分） A B C D E F G A B C D E F G H M N 图4-1 图4-1 a) b) H F = 3×6－2×8－1=1 F = 3×5－2×6－2 = 1
一、填空题和填空题。 1． 在平面机构中若引入H P 个高副将引入 H P 个约束，而引入L P 个低副 将引入 2L P 个约束，则活动构件数n 、约束数与机构自由度F 的关系是F =3n - 2L P - H P 。 2． 机构具有确定运动的条件是： 机构的自由度大于零，且机构自由度 数等于原动件数 ；若机构自由度Ｆ>0，而原动件数
机械原理课后题答案 Prepared on 22 November 2020
选择填空：（1）当机构的原动件数目小于或大于其自由度数时，该机构将（ B ）确定运动。 A.有； B.没有； C.不一定； （2）在机构中，某些不影响机构运动传递的重复部分所带入的约束为（ A ）。 A.虚约束； B.局部自由度； C.复合铰链； （3）机构具有确定运动的条件是（B ）。 A.机构自由度数小于原动件数；机构自由度数大于原动件数； B.机构自由度数等于原动件数； （4）用一个平面低副联二个做平面运动的构件所形成的运动链共有（ B ）个自由度。 A.3； B.4； C.5； D.6； （5）杆组是自由度等于（ A ）的运动链。 A.0； B.1； C.原动件数。 （6）平面运动副所提供的约束为（ D ）。 ； B.2； C.3；
D.1或2； （7）某机构为Ⅲ级机构，那么该机构应满足的必要充分条件是（ D ）。 A.含有一个原动件组； B.原动件； C.至少含有一个Ⅱ级杆组； D.至少含有一个Ⅲ级杆组； （8）机构中只有一个（D ）。 A.闭式运动链； B.原动件； C.从动件； D.机架。 （9）具有确定运动的差动轮系中其原动件数目（ C ）。 A.至少应有2个； B.最多有2个； C.只有2个； D. 不受限制。 （10）在加速度多边形中，连接极点至任一点的矢量，代表构件上相应点的____B__加速度；而其它任意两点间矢量，则代表构件上相应两点间的______加速度。 A.法向; 切向 B.绝对; 相对 C.法向; 相对 D.合成; 切向 （11）在速度多边形中，极点代表该构件上_____A_为零的点。 A.绝对速度 B.加速度 C.相对速度 D.哥氏加速度 （12）机械出现自锁是由于（ A ）。
试题1 一、填空题（每小题2分，共20分） 1、 平面运动副的最大约束数为2个，最小约束数为 1个。 2、 当两构件组成转动副时，其相对速度瞬心在转动副中心处。 3、 对心曲柄滑块机构，若以连杆为机架，则该机构演化为曲柄摇块机构。 4、 传动角越大，则机构传力性能越好。 5、 凸轮机构推杆的常用运动规律中，二次多项式运动规律具有柔性冲击。 6、 蜗杆机构的标准参数从中间平面中取。 7、 常见间歇运动机构有：棘轮机构、槽轮机构等。 8、 为了减小飞轮的重量和尺寸，应将飞轮装在高速轴上。 9、 实现往复移动的机构有：曲柄滑块机构、凸轮机构等。 10、 外啮合平行轴斜齿轮的正确啮合条件为： 212121n n n n m m ααββ==-=，，。 二、简答题（每小题5分，共25分） 1、何谓三心定理？ 答：三个彼此作平面运动的构件的三个瞬心必位于同一直线上。 2、 简述机械中不平衡惯性力的危害？ 答：机械中的不平衡惯性力将在运动副中引起附加的动压力，这不仅会增大运动副中的摩擦和构件中的内应力，降低机械效率和使用寿命，而且会引起机械及其基础产生强迫振动。 3、 铰链四杆机构在死点位置时，推动力任意增大也不能使机构产生运动，这与机构的自锁 现象是否相同？试加以说明？ 答：（1）不同。 （2）铰链四杆机构的死点指：传动角=0度时，主动件通过连杆作用于从动件上的力恰好通过其回转中心，而不能使从动件转动，出现了顶死现象。 死点本质：驱动力不产生转矩。 机械自锁指：机构的机构情况分析是可以运动的，但由于摩擦的存在，却会出现无论如何增大驱动力，也无法使其运动的现象。 自锁的本质是：驱动力引起的摩擦力大于等于驱动力的有效分力。 4、 棘轮机构与槽轮机构均可用来实现从动轴的单向间歇转动，但在具体的使用选择上，又 有什么不同？ 答：棘轮机构常用于速度较低和载荷不大的场合，而且棘轮转动的角度可以改变。槽轮机构较棘轮机构工作平稳，但转角不能改变。 5、 简述齿廓啮合基本定律。 答：相互啮合传动的一对齿轮，在任一位置时的传动比，都与其连心线被其啮合齿廓在接触
一、填空题：
机械原理
1.机构具有确定运动的条件是机构的自由度数等于
。
2.同一构件上各点的速度多边形必
于对应点位置组成的多边形。
3.在转子平衡问题中，偏心质量产生的惯性力可以用
相对地表示。
4.机械系统的等效力学模型是具有
，其上作用有
的等效构件。
5.无急回运动的曲柄摇杆机构，极位夹角等于
，行程速比系数等于
。
6.平面连杆机构中，同一位置的传动角与压力角之和等于
。
7.一个曲柄摇杆机构，极位夹角等于 36o，则行程速比系数等于
。
8.为减小凸轮机构的压力角，应该
凸轮的基圆半径。
9.凸轮推杆按等加速等减速规律运动时，在运动阶段的前半程作
运动，后半程
作
运动。
10.增大模数，齿轮传动的重合度
；增多齿数，齿轮传动的重合度
。
11.平行轴齿轮传动中，外啮合的两齿轮转向相 ，内啮合的两齿轮转向相 。
12.轮系运转时，如果各齿轮轴线的位置相对于机架都不改变，这种轮系是
轮系。
13.三个彼此作平面运动的构件共有 个速度瞬心，且位于
。
14.铰链四杆机构中传动角? 为
，传动效率最大。
15.连杆是不直接和
相联的构件；平面连杆机构中的运动副均为
。
16.偏心轮机构是通过
由铰链四杆机构演化而来的。
17.机械发生自锁时，其机械效率
。
18.刚性转子的动平衡的条件是
。
19.曲柄摇杆机构中的最小传动角出现在
与
两次共线的位置时。
20.具有急回特性的曲杆摇杆机构行程速比系数 k
1。
21.四杆机构的压力角和传动角互为
，压力角越大，其传力性能越
。
22.一个齿数为 Z，分度圆螺旋角为? 的斜齿圆柱齿轮，其当量齿数为
。
23.设计蜗杆传动时蜗杆的分度圆直径必须取
值，且与其
相匹配。
24.差动轮系是机构自由度等于 的周转轮系。
25.平面低副具有 个约束，
个自由度。
26.两构件组成移动副，则它们的瞬心位置在
。
机械原理 第 1 页 共 19 页
Harbin Institute of Technology 大作业设计说明书 课程名称：机械原理 设计题目：齿轮传动设计 院系：机械设计制造及其自动化班级： 设计者： 学号： 指导教师：丁刚 设计时间：2014.5.21 哈尔滨工业大学
一、设计题目 机构运动简图 机械传动系统原始参数 序号电机转速 （r/min） 输出轴转速 （r/min） 带传动最 大传动比 滑移齿轮传动定轴齿轮传动 最大传 动比 模数 圆柱齿轮圆锥齿轮 一对齿轮 最大传动 比 模 数 一对齿轮 最大传动 比 模 数 121450 44 49 57 ≤2.5 ≤4 2 ≤4 3 ≤4 3 二、传动比的分配计算 电动机转速n=1450r/min，输出转速n1=44 r/min，n2=49 r/min，n3=57 r/min，带 传动的最大传动比=2.5,滑移齿轮传动的最大传动比=4，定轴齿轮传动的最大传动比=4。 有传动系统原始参数可知： 1 1 2 2 3 3 1450 32.95 44 1450 29.95 49 1450 25.43 57 i o i o i o n i n n i n n i n === === === 传动系统的总传动比由带传动、滑移齿轮传动和定轴齿轮传动三部分实现。设带传动的
传动比为m ax p i ，滑移齿轮的传动比为321v v v i i i ，定轴齿轮传动的传动比为f i ，则总传动比 f v p f v p f v p i i i i i i i i i i i i 3max 32max 21max 1=== 其中令max 1v v i i ==4 则可得定轴齿轮传动部分的传动比为 1max max 32.95 3.295 2.54 f p v i i i i = ==? 滑移齿轮传动的传动比 22max 29.95 3.64 2.5 3.295 v p f i i i i = = =? 33max 25.43 3.09 2.5 3.295 v p f i i i i = = =? 定轴齿轮传动由3 对齿轮传动组成，则每对齿轮的传动比为 1.49 d i = 三．齿轮齿数的确定 10 19 8 27 6 35 43.593.09v v v z i z z i z z i z ===== = 令 9 z =17，则 10 z =68，为了使传动质量更好，取 10 z =69. 78277910v z z i z z z z +=+≈+，7z =19则取8z =67 56355910 v z z i z z z z +=+≈+， 5 z =21则取 6 z =65 齿顶高系数*a h =1，径向间隙系数*c =0.25，分度圆压力角α=20°，实际中心距' α=86mm 。 根据定轴齿轮变速传动系统中对齿轮齿数的要求，可大致选择齿轮11、12、13和14为角度变位齿轮，15和16为圆锥齿轮，其齿数：==1311z z 15z =17，==1412z z 16z =25。齿顶高系数* a h =1，径向间隙系数* c =0.25，分度圆压力角α=20°
机械原理课后全部习题答案 目录 第1章绪论 (1) 第2章平面机构的结构分析 (3) 第3章平面连杆机构 (8) 第4章凸轮机构及其设计 (15) 第5章齿轮机构 (19) 第6章轮系及其设计 (26) 第8章机械运动力学方程 (32) 第9章平面机构的平衡 (39)
第一章绪论 一、补充题 1、复习思考题 1)、机器应具有什么特征机器通常由哪三部分组成各部分的功能是什么 2）、机器与机构有什么异同点 3）、什么叫构件什么叫零件什么叫通用零件和专用零件试各举二个实例。 4）、设计机器时应满足哪些基本要求试选取一台机器，分析设计时应满足的基本要求。 2、填空题 1)、机器或机构，都是由组合而成的。 2）、机器或机构的之间，具有确定的相对运动。 3）、机器可以用来人的劳动，完成有用的。 4）、组成机构、并且相互间能作的物体，叫做构件。 5）、从运动的角度看，机构的主要功用在于运动或运动的形式。 6）、构件是机器的单元。零件是机器的单元。 7）、机器的工作部分须完成机器的动作，且处于整个传动的。 8）、机器的传动部分是把原动部分的运动和功率传递给工作部分的。 9）、构件之间具有的相对运动，并能完成的机械功或实现能量转换的的组合，叫机器。 3、判断题 1)、构件都是可动的。（） 2）、机器的传动部分都是机构。（） 3）、互相之间能作相对运动的物件是构件。（） 4）、只从运动方面讲，机构是具有确定相对运动构件的组合。（）5）、机构的作用，只是传递或转换运动的形式。（） 6）、机器是构件之间具有确定的相对运动，并能完成有用的机械功或实现能量转换的构件的组合。（）
7）、机构中的主动件和被动件，都是构件。（） 2 填空题答案 1）、构件2）、构件3）、代替机械功4）、相对运动5）、传递转换6）、运动制造7）、预定终端8）、中间环节9）、确定有用构件 3判断题答案 1）、√2）、√3）、√4）、√5）、×6）、√7）、√
