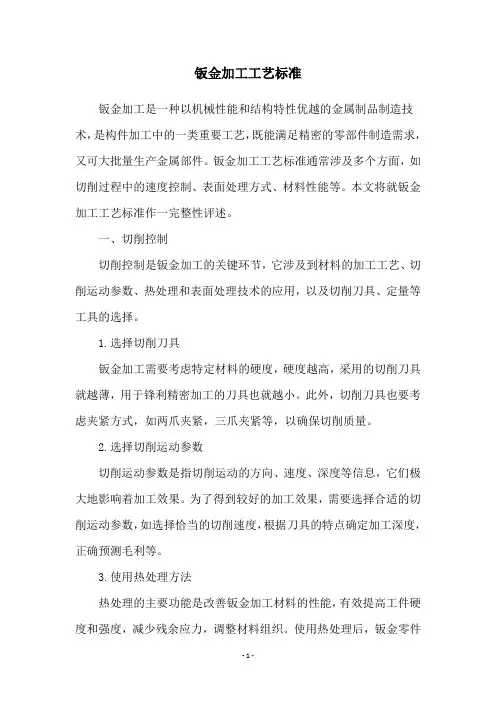

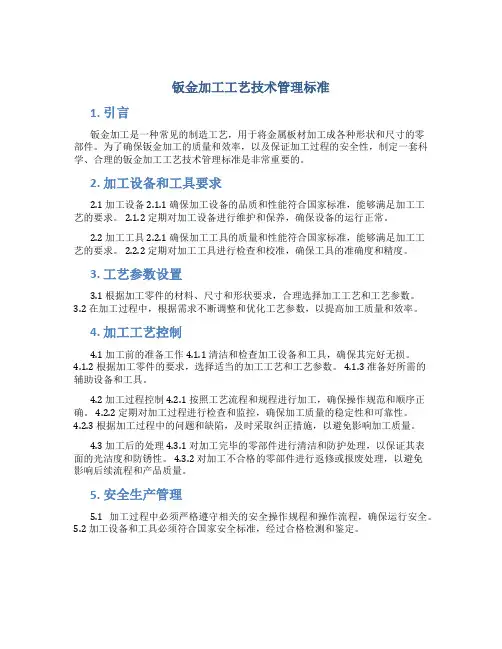

钣金加工工艺标准
钣金加工工艺标准
1.范围
本标准规定了钣金加工工序过程中的材料；数控剪板加工；数控冲床加工；数控折弯加工；焊接；喷涂；包装、标识、运输、贮存。本标准适用于在公司设计、生产的所有钣金产品的加工工艺。
2.规范性引用文件
下列文件中的条款经过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 708- 冷轧钢板和钢带的尺寸、外形、重量及允许偏差
JB/T 6753.1-1993 电工设备的设备构件公差钣金件和结构的一般公差及其选用规则
GB/T 3280- 不锈钢冷轧钢板和钢带
GB/T 2518- 连续热镀锌薄钢板和钢带
GB/T 15055- 冲压件未注公差尺寸极限偏差
3.材料
3.1推荐使用的各种材料见表（1）。
表（1）单位：mm
3.2材料的机械性能、一般要求、工艺性能、检验试验方法等参照GB
3280- 不锈钢冷轧钢板和GB/T 2518- 连续热镀锌薄钢板和钢带及GB/T 708- 冷轧钢板和钢带的尺寸、外形、重量及允许偏差。钢板材料的包装应有防锈措施。
3.3在用料前确定板材无生锈或锈斑，泛白，无镀锌不良现象。在500mm
×500mm的范围内，镀锌板划伤程度如下：
非喷涂钣金件按以上标准为最终评判标准，在剪板、数冲（冷冲）、折弯、钳工各工序中员工经过此标准进行互检，对不符合上述标准的零部件判定为不合格。
备注：在印有标志的凸面及其周边3cm范围内不得有划伤或划伤较轻，即
在宽度为0.1mm以下且深度为4 um以下。
4. 板材剪切
4.1 设备调试：用塞规尺检查和调整剪切间隙。
4.2 材料厚度及对应剪切间隙由机床确定，公司现有的数控剪板机能够根据板材的厚度自动设定并调整剪切间隙。
注：剪切间隙按板料厚度的8%—12%取值。
4.3 剪切尺寸要求
4.3.1 剪切口毛刺高度≤0.15、不得有凸凹不平、拉断、变形现象。
4.3.2 长、宽、对角尺寸在图纸或JB/T 6753.1-1993规定公差范围内。(以图纸为准，图纸未标注的尺寸公差以表（2）为准)
表（3）单位：mm
说明：本机床一次剪板误差≤0.1,十次连续剪板积累误差≤0.5，对角相差的误差≤0.8；
数控剪板加工极限：板料长度≤4000mm，厚度≤6mm
4.3.3 应对首检产品进行相关尺寸及图纸或工艺文件要求的内容进行检查，确认合格后登记首检记录方可继续加工。
5. 数控冲床加工
5.1 材料厚度及对应冲切间隙：
表（4）单位：mm
5.2 现有数控冲床模具规格清单
表（5）
1. 适用范围 本标准规定了钣金主要下料和成型工艺规程，适用于本公司圆桶、挡板、端盖、消音板、隔板等钣金的工艺，成型工艺又可以分为冲压和折弯等工艺。 2. 引用标准 [1]陈万里主编.《钣金工下料的基础知识》中国建筑工业出版社，1990. [2]王爱珍主编.《钣金技术手册》科学技术出版社，2006. [3]梅启钟，陈华杰主编.《简明冷作手册》上海科学技术出版社，1988. 3. 钣金材料 ①.冷轧板.简称SPCC,用于表面处理是电镀五彩锌或烤漆件使用. ②.镀锌板.简称SECC,用于表面处理是烤漆件使用.在无特别要求下,一般选用SPCC,可减少成本. ③.铜板.一般用于镀镍或镀铬件使用,有时不作处理.根据客户要求而定. ④.铝板. AL3003-H14、AL5052-H32一般用于表面处理是铬酸盐或氧化件使用. ⑤.不锈钢板.分镜面不锈钢和雾面不锈钢,它不需要做任何处理. 4.钣金加工的工艺流程 对于任何一个钣金件来说,它都有一定的加工过程,也就是所谓的工艺流程.由于钣金件结构的差异,工艺流程可能各不相同,但总的不超过以下几点. ①.设计并绘出其钣金件的零件图,又叫三视图.其作用是用图纸方式将其钣金件的结构表达出来. ②.绘制展开图.也就是将一结构复杂的零件展开成一个平板件. ③.下料.下料的方式有很多种,主要有以下几种方式: a．剪床下料.是利用剪床剪出展开图的外形长宽尺寸.若有冲孔、切角的，再转冲床结合模具冲孔、切角成形. b．冲床下料.是利用冲床分一步或多步在板材上将零件展开后的平板件结构冲制
成形.其优点是耗费工时短,效率高,可减少加工成本,在批量生产时经常用到. c．NC数控冲床下料.NC下料时首先要编写数控加工程序.就是利用编程软件,将绘制的展开图编写成NC数控加工机床可识别的程序.让其根据这些程序一步一步地在一块板材上,将其平板件的结构形状冲制出来. ④.冲床加工.一般冲床加工的有冲孔切角、冲孔落料、冲凸包、冲撕裂、抽孔等加工方式,以达到加工目的.其加工需要有相应的模具来完成操作.冲凸包的有凸包模,冲撕裂的有撕裂成形模等. ⑤.折弯.折弯就是将2D的平板件,折成3D的零件.其加工需要有折床及相应的折弯模具来完成操作.它也有一定的折弯顺序,其原则是对下一刀不产生干涉的先折,会产生干涉的后折. ⑥.焊接.焊接就是将多个零件组焊在一起,达到加工的目的或是单个零件边缝焊接,以增加其强度.其加工方一般有以下几种:CO2气体保护焊、氩弧焊、点焊、机器人焊接等.这些焊接方式的选用是根据实际要求和材质而定.一般来说CO2气体保护焊用于铁板类焊接;氩弧焊用于铝板类焊接；机器人焊接主要是在料件较大和焊缝较长时使用.如机柜类焊接,可采用机器人焊接,可节省很多任务时,提高工作效率和焊接质量. ⑦.表面处理.表面处理一般有磷化皮膜、电镀五彩锌、铬酸盐、烤漆、氧化等.磷化皮膜一般用于冷轧板和电解板类,其作用主要是在料件表上镀上一层保护膜,防止氧化；再来就是可增强其烤漆的附着力;其具体表面处理方式的选用，是根据客户的要求而定. ⑧.组装.所谓组装就是将多个零件或组件按照一定的方式组立在一起，使之成为一个完整的料品。其中需注意的就是对料件的保护,不可划碰伤.组装是一个料品完成的最后一步,若料件因划碰伤而无法使用,需返工重做,会浪费很多的加工工时,增加料品的成本.因此要特别注意对料件的保护. 5.钣金加工主要设备 ①.下料设备：普通剪床、数控剪床、数控冲床、等离子切割机。 ②.成形设备：普通冲床和数控冲床、普通折板床和数控折板床、自动卷圆机。 ③.表面处理设备：打磨机、抛光机。
钣金加工工艺流程 1简介 1.1简介 按钣金件的基本加工方式，如下料、折弯、拉伸、成型、焊接。本规范阐述每一种加工方式所要注意的工艺要求。 1.2关键词 钣金、下料、折弯、拉伸、成形、排样、最小弯曲半径、毛边、回弹、打死边、焊接 2下料 下料根据加工方式的不同，可分为普冲、数冲、剪床开料、激光切割、风割，由于加工方法的不同，下料的加工工艺性也有所不同。钣金下料方式主要为数冲和激光切割 2.1数冲是用数控冲床加工，板材厚度加工范围为冷扎板、热扎板小于或等于 3.0mm,铝板小于或等于 4.0mm，不锈钢小于或等于2.0mm 2.2冲孔有最小尺寸要求 冲孔最小尺寸与孔的形状、材料机械性能和材料厚度有关。 图2.2.1 冲孔形状示例 材料圆孔直径b矩形孔短边宽b 高碳钢 1.3t 1.0t 低碳钢、黄铜 1.0t0.7t
铝0.8t0.5t * 高碳钢、低碳钢对应的公司常用材料牌号列表见第7章附录A。 表1冲孔最小尺寸列表 2.3数冲的孔间距与孔边距 零件的冲孔边缘离外形的最小距离随零件与孔的形状不同有一定的限制，见图2.3.1。当冲孔边缘与零件外形边缘不平行时，该最小距离应不小于材料厚度t；平行时，应不小于1.5t。 （图1.4） 图2.3.1 冲裁件孔边距、孔间距示意图 2.4 折弯件或拉深件冲孔时，其孔壁与工件直壁之间应保持一定的距离（图2.4.1） 图2.4.1 折弯件、拉伸件孔壁与工件直壁间的距离 2.5螺钉、螺栓的过孔和沉头座 螺钉、螺栓过孔和沉头座的结构尺寸按下表选取取。对于沉头螺钉的沉头座，如果板材太薄难以同时保证过孔d2和沉孔D，应优先保证过孔d2。
钣金加工检验标准文件编码（008-TTIG-UTITD-GKBTT-PUUTI-WYTUI-8256）
钣金结构件的加工及检验标准 1.目的 规范钣金结构件的检验标准，以使各过程的产品质量得以控制。 2.适用范围 本标准适用于各种钣金结构件的检验，图纸和技术文件并同使用。当有冲突时，以技术规范和客户要求为准。 3.引用标准 本标准的尺寸未注单位皆为mm，未注公差按以下国标IT13级执行 GB/ 极限与配合标准公差和基本偏差数值表 GB/ -1998 极限与配合标准公差等级和孔、轴的极限偏差表 GB/1804-2000 一般公差未注公差的线性和角度尺寸的公差 未注形位公差按GB/T1184 –1996 形状和位置公差未注公差值执行。 4.原材料检验标准 金属材料 尺寸：按图纸或技术要求执行，本司未有的按现行国标执行。 塑粉 通用五金件、紧固件 5.工序质量检验标准 冲裁检验标准 对有可能造成伤害的尖角、棱边、粗糙要做去除毛刺处理。 图纸中未明确标明之尖角（除特别注明外）均为。
冲压加工所产生的毛刺，对于门板、面板等外露可见面应无明显凸起、 凹陷、粗糙不平、划伤、锈蚀等缺陷。 毛刺：冲裁后毛刺高L≤5%t（t为板厚）。 划伤、刀痕：以用手触摸不刮手为合格，应≤。 平面公差度要求见表一。 附表一、平面度公差要求 表面尺寸(mm)变形尺寸(mm) 3以下±以下 大于3小于30 ±以下 大于30小于315 ±以下 大于315小于1000 ±以下 大于1000小于2000 ±以下 大于2000小于3150 ±以下 折弯检验标准 毛刺：折弯后挤出毛刺高L≤10%t(t为板厚)。除特别注明外，折弯内圆角为R1。 压印：看得到有折痕，但用手触摸感觉不到（可与限度样板相比较）。 折弯变形标准按照照《表二》及《表三》。 【附表二：对角线公差要求】 对角线尺寸(mm)对角线的尺寸差(mm) 300以下±以下 大于300小于600 ±以下 大于600小于900 ±以下 大于900小于1200 ±以下 大于1200小于1500 ±以下 大于1500小于1800 ±以下 大于1800小于2100 ±以下 大于2100小于2400 ±以下 大于2400小于2700 ±以下 钣金加工件检验标准
常见钣金件加工的工艺流程及表面处理钣金加工是钣金技术人员需要掌握的关键技术，也是钣金制品成形的重要工序。它既包括传统的切割2下料、冲裁加工、弯压成形等方法及工艺参数，又包括各种冷冲压模具结构及工艺参数、各种设备工作原理及操作方法，还包括新冲压技术及新工艺。 常见钣金件加工的工艺流程及表面处理 钣金加工是钣金技术人员需要掌握的关键技术，也是钣金制品成形的重要工序。它既包括传统的切割下料、冲裁加工、弯压成形等方法及工艺参数，又包括各种冷冲压模具结构及工艺参数、各种设备工作原理及操作方法，还包括新冲压技术及新工艺。 一、材料的选用 钣金加工一般用到的材料有冷轧板（SPCC）、热轧板（SHCC）、镀锌板（SECC、SGCC），铜（CU）黄铜、紫铜、铍铜，铝板（6061、6063、硬铝等），铝型材，不锈钢（镜面、拉丝面、雾面），根据产品作用不同，选用材料不同，一般需从产品其用途及成本上来考虑。1．冷轧板SPCC，主要用电镀和烤漆件，成本低，易成型，材料厚度≤3.2mm。 2．热轧板SHCC，材料T≥3.0mm ,也是用电镀,烤漆件，成本低，但难成型，主要用平板件。 3．镀锌板SECC、SGCC。SECC电解板分N料、P料，N料主要不作表面处理，成本高， P料用于喷涂件。 4．铜；主要用导电作用料件，其表面处理是镀镍、镀铬，或不作处理，成本高。 5．铝板；一般用表面铬酸盐（J11-A），氧化（导电氧化，化学氧化），成本高，有镀银，镀镍。6．铝型材；截面结构复杂的料件，大量用于各种插箱中。表面处理同铝板。 7．不锈钢；主要用不作任何表面处理，、成本高。 二、图面审核 要编写零件的工艺流程，首先要知道零件图的各种技术要求；则图面审核是对零件工艺流程编写的最重要环节。 1．检查图面是否齐全。 2．图面视图关系，标注是否清楚，齐全，标注尺寸单位。 3．装配关系，装配要求重点尺寸。 4．新旧版图面区别。 5．外文图的翻译。 6．表处代号转换。 7．图面问题反馈与处埋。 8．材料 9．品质要求与工艺要求 10．正式发行图面，须加盖品质控制章。
钣金设计规范 一．范围 本设计规范规定了钣金件设计的一般要求和UPS需注意的要求 本设计规范适用于UPS产品中使用的钣金零件，其它产品可参考使用 二．常用板金材料及加工工艺 1. 常用的钣金材料对照表 2．常用钣金材料，厚度，规格，表面保护处理。 （1）电镀锌钢板(SECC)：耐指纹，具有很优越的耐蚀性，及有较佳的烤漆性，而且保持了冷轧板的加工性。 常用板厚（mm）：0.8、1.0、1.2、1.5、2.0 用途：UPS机壳、门板、面板及内部结构件。 （2）冷轧板（SPCC）: 无防锈能力，表面需电镀或烤漆。 常用板厚（mm）：0.8、1.0、1.2、1.5、2.0、3.0 用途: 山特仅使用3mm SPCC，表面电镀或烤漆。 （3）覆铝锌钢板(SGLD): 是一种包含富铝及富锌的多相合金材料，外观美观，耐划伤性能，耐蚀性，其能力比SGCC高出很多。 常用板厚（mm）：0.8、1.0、1.2、1.5、2.0、3.0 用途：常用于热插拔模块，但价格较贵。 （4）铝板（AL）：强度较低，成形性能优良，焊接性和耐腐蚀性好，散热能力强。 常用板厚（mm）：0.8、1.0、1.2、1.5、2.0、2.5、3.0、4.0、5.0 用途：使用时表面需做拉丝氧化处理，常用于要求重量轻机器上。 （5）热浸锌钢板(SGCC)：外观美观，有两种锌花，小锌花，很难看出锌花；大锌花很明显的可以看到那种六边形的花块。具有耐蚀性、上漆性、成形性、点焊性。 常用板厚：0.8、1.0、1.2、1.5、2.0、3.0 用途：用在对外观要求较好的地方，因价格较贵，基本用SECC代替。 3．NCT钣金加工 （1）冲孔要求 钣金上的开孔尺寸一般大于板厚，否则易损伤模具。NCT冲压的最小孔径见附表
钣金工艺流程表
钣金基础介绍（一） ,钣金业的发展非常迅速,所以应该了解一下钣金加工的基本常识. 一.材料的选定.钣金加工一般用到的材料:有冷轧板（SPCC）、镀锌板（SECC）、铜板、铝板、不锈钢板、铝材等.其作用各不相同.至于如何选用,一般需从其用途及成本上来考虑. 1.冷轧板.简称SPCC,用于表面处理是电镀五彩锌或烤漆件使用. 2.镀锌板.简称SECC,用于表面处理是烤漆件使用.在无特别要求下,一般选用SPCC,可减少成本. 3.铜板.一般用于镀镍或镀铬件使用,有时不作处理.跟据客户要求而定. 4.铝板.一般用于表面处理是铬酸盐或氧化件使用. 5.不锈钢板.分镜面不锈钢和雾面不锈钢,它不需要做任何处理. 6.铝型材.一般用于表面处理是铬酸盐或氧化件使用.主要起支撑或连接作用,大量用于各种插箱中. 二．钣金加工的工艺流程.对于任何一个钣金件来说,它都有一定的加工过程,也就是所谓的工艺流程.随着钣金件结构的差异,工艺流程可能各不相同,但总的不超过以下几点. 1.设计并绘出其钣金件的零件图,又叫三视图.其作用是用图纸方式将其钣金件的结构表达出来. 2.绘制展开图.也就是将一结构复杂的零件展开成一个平板件. 3.下料.下料的方式有很多种,主要有以下几种方式: a．剪床下料.是利用剪床剪出展开图的外形长宽尺寸.若有冲孔、切角的，再转冲床结合模具冲孔、切角成形. b．冲床下料.是利用冲床分一步或多步在板材上将零件展开后的平板件结构冲制成形.其优点是耗费工时短,效率高,可减少加工成本,在批量生产时经常用到. c． NC数控下料.NC下料时首先要编写数控加工程序.就是利用编程软件,将绘制的展开图编写成NC数控加工机床可识别的程序.让其跟据这些程序一步一步的在一块铁板上,将其平板件的结构形状冲制出来. d．激光下料.是利用激光切割方式,在一块铁板上将其平板件的结构形状切割出来. 4.翻边攻丝.翻边又叫抽孔,就是在一个较小的基孔上抽成一个稍大的孔,再在抽孔上攻丝.这样做可增加其强度,避免滑牙.一般用于板厚比较薄的钣金加工.当板厚较大时,如2.0、2.5等以上的板厚,我们便可直接攻丝,无须翻边. 5.冲床加工.一般冲床加工的有冲孔切角、冲孔落料、冲凸包、冲撕裂、抽孔等加工方式,以达到加工目的.其加工需要有相应的模具来完成操作.冲凸包的有凸包模,冲撕裂的有撕裂成形模等. 6.压铆.压铆就本厂而言,经常用到的有压铆螺柱、压铆螺母、压铆螺钉等,其压铆方式一般通过冲床或液压压铆机来完成操作,将其铆接到钣金件上. 7.折弯.折弯就是将2D的平板件,折成3D的零件.其加工需要有折床及相应的折弯模具来完成操作.它也有一定的折弯顺序,其原则是对下一刀不产生干涉的先折,会产生干涉的后折. 8.焊接.焊接就是将多个零件组焊在一起,达到加工的目的或是单个零件边缝焊接,以增加其强度.其加工方一般有以下几种:CO2气体保护焊、氩弧焊、点焊、机器人焊接等.这些焊接方式的选用是根据实际要求和材质而定.一般来说CO2气体保护焊用于铁板类焊接;氩弧焊用于铝板类焊接；机器人焊接主要是在料件较大和焊缝较长时使用.如机柜类焊接,
第五讲：主讲人：吴书法 钣金加工工艺介绍 1简介 1.1简介 按钣金件的基本加工方式，如下料、折弯、拉伸、成型、焊接。本规范阐述每一种加工方式所要注意的工艺要求。 1.2关键词 钣金、下料、折弯、拉伸、成形、排样、最小弯曲半径、毛边、回弹、打死边、焊接 2下料 下料根据加工方式的不同，可分为普冲、数冲、剪床开料、激光切割、风割，由于加工方法的不同，下料的加工工艺性也有所不同。钣金下料方式主要为数冲和激光切割 2.1数冲是用数控冲床加工，板材厚度加工范围为冷扎板、热扎板小于或等于 3.0mm,铝板小于或等于 4.0mm，不锈钢小于或等于2.0mm 2.2冲孔有最小尺寸要求 冲孔最小尺寸与孔的形状、材料机械性能和材料厚度有关。

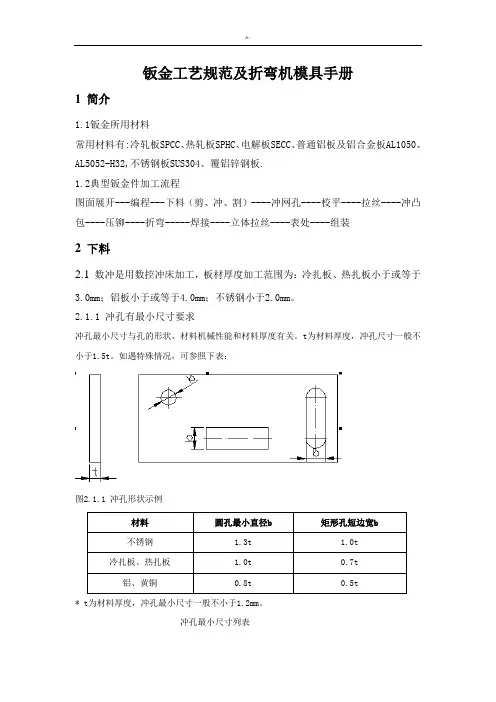

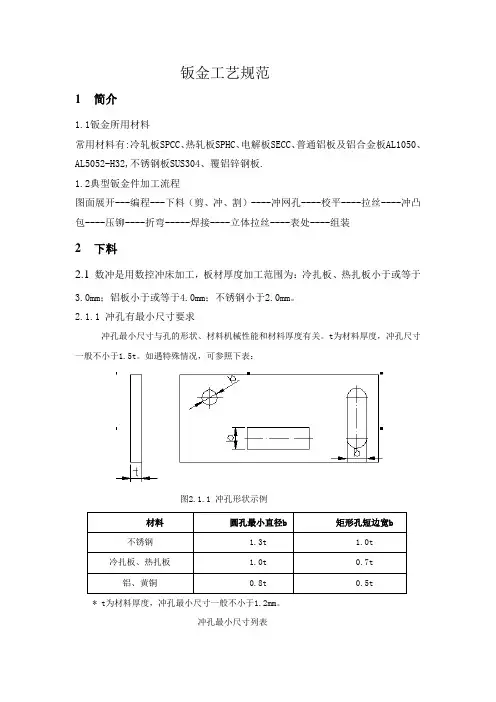

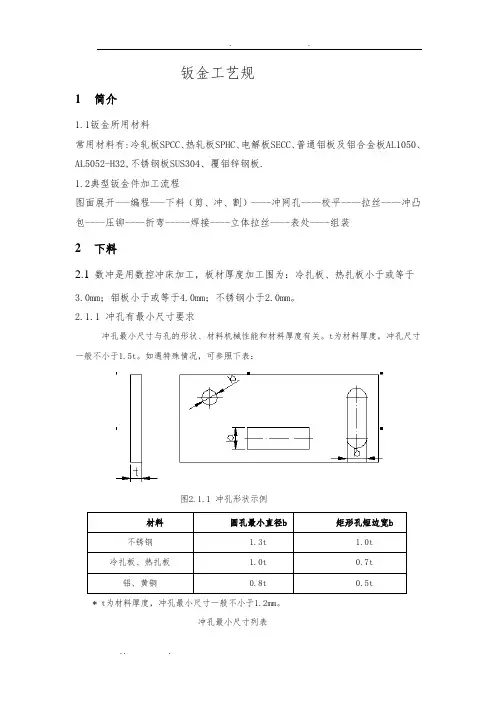

图2.2.1 冲孔形状示例 材料圆孔直径b 矩形孔短边宽b 高碳钢 1.3t 1.0t 低碳钢、黄铜 1.0t 0.7t 铝0.8t 0.5t * t为材料厚度，冲孔最小尺寸一般不小于1mm。 * 高碳钢、低碳钢对应的公司常用材料牌号列表见第7章附录A。 表1冲孔最小尺寸列表 2.3数冲的孔间距与孔边距 零件的冲孔边缘离外形的最小距离随零件与孔的形状不同有一定的限制，见图2.3.1。当冲孔边缘与零件外形边缘不平行时，该最小距离应不小于材料厚度t；平行时，应不小于1.5t。 （图1.4） 图2.3.1 冲裁件孔边距、孔间距示意图 2.4折弯件及拉深件冲孔时，其孔壁与直壁之间应保持一定的距离 折弯件或拉深件冲孔时，其孔壁与工件直壁之间应保持一定的距离（图2.4.1）
图2.4.1 折弯件、拉伸件孔壁与工件直壁间的距离 2.5螺钉、螺栓的过孔和沉头座 螺钉、螺栓过孔和沉头座的结构尺寸按下表选取取。对于沉头螺钉的沉头座，如果板材太薄难以同时保证过孔d2和沉孔D，应优先保证过孔d2。 表2用于螺钉、螺栓的过孔 *要求钣材厚度t≥h。 表3用于沉头螺钉的沉头座及过孔 *要求钣材厚度t≥h。 表4用于沉头铆钉的沉头座及过孔 2.6激光切割是用激光机飞行切割加工，板材厚度加工范围为冷扎板热扎板小于或等于20.0mm, 不锈钢小于10.0mm 。其优点是加工板材厚度大，切割工件外形速度快，加工灵活.缺点是无法加工成形，网孔件不宜用此方式加工，加工成本高！ 3折弯 3.1折弯件的最小弯曲半径 材料弯曲时，其圆角区上，外层收到拉伸，内层则受到压缩。当材料厚度一定时，内r越小，材
钣金加工工艺标准 1.范围 本标准规定了钣金加工工序过程中的材料；数控剪板加工；数控冲床加工；数控折弯加工；焊接；喷涂；包装、标识、运输、贮存。本标准适用于在公司设计、生产的所有钣金产品的加工工艺。 2.规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包 3.2材料的机械性能、一般要求、工艺性能、检验试验方法等参照GB 3280-2007不锈钢冷轧钢板和GB/T 2518-2008连 续热镀锌薄钢板和钢带及GB/T 708-2006冷轧钢板和钢带的尺寸、外形、重量及允许偏差。钢板材料的包装应有防锈措施。
非喷涂钣金件按以上标准为最终评判标准，在剪板、数冲（冷冲）、折弯、钳工各工序中员工通过此标准进行互检，对不符合上述标准的零部件判定为不合格。 备注：在印有标志的凸面及其周边3cm范围内不得有划伤或划伤较轻，即在宽度为0.1mm以下且深度为4 um以下。 4. 板材剪切 4.1 设备调试：用塞规尺检查和调整剪切间隙。 4.2 材料厚度及对应剪切间隙由机床确定，公司现有的数控剪板机能够根据板材的厚度自动设定并调整剪切间隙。 注：剪切间隙按板料厚度的8%—12%取值。
5.4.5遇到紧急情况，先按下紧急停止按钮，报告组长及主管；出现工伤应采取救护措施。 5.4.6在冲第一件工件时，必须打开危险区保护开关，以免打坏夹爪。 5.5 自攻螺钉翻边模具 5.5.1 新增的钣金图纸，板厚在0.75mm~1.0mm 要打自攻螺钉的，均要开翻边孔，具体尺寸如下图。 图1 5.5.2 螺钉孔单边翻边，其两孔圆心间最小间距L1≥10mm （如图2）；上下翻边时，其两孔圆心间最小间距L2≥25mm （如图3）。 图2 图3 5.6输出钣金件展开图时，须注意： 对于翻边孔只输出底孔，即Φ0.01 0.027.4+-、Φ0.01 0.028.38+-、Φ0.01 0.029.99+-的翻边孔只在展开图中输出Φ6、 Φ6.5、Φ8.2的底孔； 5.7 数冲敲落孔的规范
钣金工艺流程 文件编码（008-TTIG-UTITD-GKBTT-PUUTI-WYTUI-8256）
生产工艺流程 一：工艺流程：下料拉丝折弯焊接表处压铆 二：材料的选定 1: 不锈钢板。分镜面和雾面不锈钢，它不需要做任何处理。 2：镀锌钢板。在无听定要求下，一般选用。 随着钣金件结构的差异,工艺流程可能各不相同,但总的不超过以下几点. （本公司选用2-c） 1.设计并绘出其钣金件的零件图,又叫三视图.其作用是用图纸方式将其钣金件的结构表达出来. 2.绘制展开图.也就是将一结构复杂的零件展开成一个平板件. 3.下料.下料的方式有很多种,主要有以下几种方式: a．剪床下料.是利用剪床剪出展开图的外形长宽尺寸.若有冲孔、切角的，再转冲床结合模具冲孔、切角成形. b．冲床下料.是利用冲床分一步或多步在板材上将零件展开后的平板件结构冲制成形.其优点是耗费工时短,效率高,可减少加工成本,在批量生产时经常用到. c． NC数控下料.NC下料时首先要编写数控加工程序.就是利用编程软件,将绘制的展开图编写成NC数控加工机床可识别的程序.让其跟据这些程序一步一步的在一块铁板上,将其平板件的结构形状冲制出来. d．激光下料.是利用激光切割方式,在一块铁板上将其平板件的结构形状切割出来.
4.翻边攻丝.翻边又叫抽孔,就是在一个较小的基孔上抽成一个稍大的孔,再在抽孔上攻丝.这样做可增加其强度,避免滑牙.一般用于板厚比较薄的钣金加工.当板厚较大时,如、等以上的板厚,我们便可直接攻丝,无须翻边. 5.冲床加工.一般冲床加工的有冲孔切角、冲孔落料、冲凸包、冲撕裂、抽孔等加工方式,以达到加工目的.其加工需要有相应的模具来完成操作.冲凸包的有凸包模,冲撕裂的有撕裂成形模等. 6.压铆.压铆就本厂而言,经常用到的有压铆螺柱、压铆螺母、压铆螺钉等,其压铆方式一般通过冲床或液压压铆机来完成操作,将其铆接到钣金件上. 7.折弯.折弯就是将2D的平板件,折成3D的零件.其加工需要有折床及相应的折弯模具来完成操作.它也有一定的折弯顺序,其原则是对下一刀不产生干涉的先折,会产生干涉的后折. 8. 焊接.焊接就是将多个零件组焊在一起,达到加工的目的或是单个零件边缝焊接,以增加其强度.其加工方一般有以下几种:CO2气体保护焊、氩弧焊、点焊、机器人焊接等.这些焊接方式的选用是根据实际要求和材质而定.一般来说CO2气体保护焊用于铁板类焊接;氩弧焊用于铝板类焊接；机器人焊接主要是在料件较大和焊缝较长时使用.如机柜类焊接,可采用机器人焊接,可节省很多任务时,提高工作效率和焊接质量. 9. 表面处理.表面处理一般有磷化皮膜、电镀五彩锌、铬酸盐、烤漆、氧化等.磷化皮膜一般用于冷轧板和电解板类,其作用主要是在料件表上镀上一层保护膜,防止氧化；再来就是可增强其烤漆的附着力.电镀五彩锌一般用冷轧板类表面处理;铬酸盐、氧化一般用于铝板及铝型材类表面处理;其具体表面处理方式的选用，是根据客户的要求而定.
钣金加工工艺流程 1简介 1.1 简介 按钣金件的基本加工方式，如下料、折弯、拉伸、成型、焊接。 方式所要注意的工艺要求。 1.2 关键词 钣金、下料、折弯、拉伸、成形、排样、最小弯曲半径、毛边、回弹、打死边、焊接 下料 下料根据加工方式的不同，可分为普冲、数冲、剪床开料、激光切割、风割，由于加工方法的 数冲是用数控冲床加工，板材厚度加工范围为冷扎板、热扎板小于或等于3.0mm, 冲孔最小尺寸与孔的形状、材料机械性能和材料厚度有关。 材料 圆孔直径b 矩形孔短边宽b 高碳钢 1.3t 1.0t 低碳钢、黄铜 1.0t 0.7t 铝 0.8t 0.5t *t 1mm *高碳钢、低碳钢对应的公司常用材料牌号列表见第 7章附录A 。 表1 冲孔最小尺寸列表 2.3数冲的孔间距与孔边距 零件的冲孔边缘离外形的最小距离随零件与孔的形状不同有一定的限制，见图 不同, 下料的加工工艺性也有所不同。 钣金下料方式主要为数冲和激光切割 本规范阐述每一种加工 2.1 铝板 小于或等于4.0mm 不锈钢小于或等于2.0mm 2.2 冲孔有最小尺寸要求 2.3.1 。当冲孔
t ;平行时，应不小于1.5t 。 2.4折弯件及拉深件冲孔 时，其孔壁与直壁之间应保持一定的距离 2.4.1) 2.5螺钉、螺栓的过孔和沉头座 螺钉、螺栓过孔和沉头座的结构尺寸按下表选取取。对于沉头螺钉的沉头座，如果 板材太薄难以同时保证过孔d 2和沉孔D ，应优先保证过孔d 2。 表2 用于螺钉、螺栓的过孔 di M2 M2.5 M5 M 斗 M5 M6 M8 M10 d2 竝.2 0Z 呂 砧5 叽5 05.5 蚣0 们 1.1] 边缘与零件外形边缘不平行时，该最小距离应不小于材料厚度 折弯件或拉深件冲孔时，其孔壁与工件直壁之间应保持一定的距离（图 d
1、剪料：指材料经过剪板机得到矩形工件的工艺过程。 2、下料：指工件经过LASER切割或数控冲床冲裁的工艺过程。 3、落料：指在普通冲床或其他设备上使用模具加工得到产品形状的工艺过程。 4、冲孔：指工件由普通冲床和模具加工孔的工艺过程。 5、折弯：指工件由折弯机成型的工艺过程。 6、成形：指在普通冲床或其他设备上使用模具使工件变形的工艺过程。 7、抽孔：也叫“翻边”，指在普通冲床或其他设备上使用模具对工件形成圆孔边翻起的工艺过程。 8、攻牙：指在工件上加工出内螺纹的工艺过程。 9、扩孔：指用钻头或铣刀把工件上小孔加工为大孔的工艺过程。 10、沉孔：指为配合类似沉头螺钉一类的连接件，而在工件上加工出有锥度的孔的工艺过程。 11、压铆：指采用冲床或油压机把压铆螺母、压铆螺钉或压铆螺母柱等紧固件牢固地压接在工件上的工艺过程 12、涨铆：指先将工件沉孔，再采用冲床或油压机把涨铆螺母牢固地压接在工件上的工艺过程。 13、拉母：指采用类似铆接的工艺。用拉母枪把拉铆螺母（POP）等连接件牢固地连接在工件上的工艺过程。 14、拉铆：指以拉铆枪为工具用拉钉将两个或两个以上工件紧密地连接在一起的工艺过程。 15、铆接：用铆钉将两个或两个以上工件面对面连接在一起的工艺过程，若是沉头铆接，需将工件先进行沉孔。 16、冲凸包：指在冲床或油压机用模具使工件形成凸起形状的工艺过程。 17、冲撕裂：也叫“冲桥”，指在冲床或油压机用模具使工件形成像桥一样形状的工艺过程。 18、冲印：指使用模具在工件上冲出文字、符号或其他印迹的工艺过程。 19、切角：指在冲床或油压机上使用模具对工件角进行切除的工艺过程。 20、冲网孔：指在普通冲床或或数控冲床上用模具对工件冲出网状的孔。 21、拍平：指对有一定形状的工件过渡到平整的工艺过程。 22、钻孔：指在钻床或铣床上使用钻头对工件进行打孔的工艺过程。 23、倒角：指使用模具、锉刀、打磨机等对工件的尖角进行加工的工艺过程。 24、校平：指工件加工前、后不平整，使用其他的设备对工件进行平整的过程。
钣金加工工艺标准
钣金加工工艺标准 1.范围 本标准规定了钣金加工工序过程中的材料；数控剪板加工；数控冲床加工；数控折弯加工；焊接；喷涂；包装、标识、运输、贮存。本标准适用于在公司设计、生产的所有钣金产品的加工工艺。 2.规范性引用文件 下列文件中的条款经过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB/T 708- 冷轧钢板和钢带的尺寸、外形、重量及允许偏差 JB/T 6753.1-1993 电工设备的设备构件公差钣金件和结构的一般公差及其选用规则 GB/T 3280- 不锈钢冷轧钢板和钢带 GB/T 2518- 连续热镀锌薄钢板和钢带 GB/T 15055- 冲压件未注公差尺寸极限偏差 3.材料 3.1推荐使用的各种材料见表（1）。
表（1）单位：mm 3.2材料的机械性能、一般要求、工艺性能、检验试验方法等参照GB 3280- 不锈钢冷轧钢板和GB/T 2518- 连续热镀锌薄钢板和钢带及GB/T 708- 冷轧钢板和钢带的尺寸、外形、重量及允许偏差。钢板材料的包装应有防锈措施。 3.3在用料前确定板材无生锈或锈斑，泛白，无镀锌不良现象。在500mm ×500mm的范围内，镀锌板划伤程度如下： 非喷涂钣金件按以上标准为最终评判标准，在剪板、数冲（冷冲）、折弯、钳工各工序中员工经过此标准进行互检，对不符合上述标准的零部件判定为不合格。 备注：在印有标志的凸面及其周边3cm范围内不得有划伤或划伤较轻，即
钣金加工工艺 钣金加工工艺培训 ,结构开发部, 2011-7-30 课程内容: 1. 定义 2. 加工流程介绍 3. 加工方法介绍 4. 业界加工能力介绍 钣金加工的定义 钣金加工是针对金属薄板(通常在6MM以下)一种综合冷加工工艺，包括剪切，冲裁，折弯，焊接，铆接，模具成型及表面处理等。其显著的特征就是同一零件厚度一致。根据加工方式不同，通常分为两类: 1.非模具加工: 通过NCT(数控冲床)，镭射(激光切割机)，数控折弯机床，铆钉机等加工工具对钣金进行加工的工艺方式，一般用于样品制作，成本较高。 2.模具加工: 通过固定的模具，对钣金进行加工，一般有下料模，成型模，主要用于批量生产，成本较低。
常见加工方法介绍: 1. NCT(数控机床)加工 2. 镭射(激光切割)加工 3. 折床加工 4. 钳加工 5. 模具加工 6. 表面处理 7. 钣金连接方式 数控机床加工原理: 数控机床是一种能够适应产品频繁变化的柔性自动化机床，加工过程所需的各种操作和步骤以及刀具与工件之间的相对位移量都用数字化的代号来表示，通过控制介质(如纸带或磁盘)将数字信息送入专用的或通用的计算器，计算器对输入的信息进行处理和运算，发出各种指令来控制机床的伺服系统或者其它执行组件，使机床自动加工出所需要的工件或产品。 数控机床常见用途:下料，冲网孔，冲凸包，切边，打凸点，压筋，压线，抽孔。(压线，是多种印后加工方式的一种，如烫金、凸凹、压纹、过塑、压线、啤、粘、切等均为印后加工。 一般两条压线之间的最小距离为3mm，但也因加工对象的不同而稍有变化。) 数控机床的加工精度:+/-0.1mm
钣金加工工艺流程 随着当今社会的发展，钣金业也随之迅速发展，现在钣金涉及到各行各业，对于任何一个钣金件来说，它都有一定的加工过程，也就是所谓的工艺流程，要了解钣金加工流程，首先要知道钣金材料的选用。 一、材料的选用，钣金加一般用到的材料有冷轧板（SPCC）、热轧板（SHCC）、镀锌板（SECC、SGCC），铜（CU）黄铜、紫铜、铍铜，铝板（6061、6063、硬铝等），铝型材，不锈钢（镜面、拉丝面、雾面），根据产品作用不同，选用材料不同，一般需从产品其用途及成本上来考虑。 1．冷轧板SPCC，主要用电镀和烤漆件，成本低，易成型，材料厚度≤3.2mm。 2．热轧板SHCC，材料T≥3.0mm ,也是用电镀,烤漆件，成本低，但难成型，主要用平板件。 3．镀锌板SECC、SGCC。SECC电解板分N料、P料，N料主要不作表面处理，成本高，P料用于喷涂 件。 4．铜；主要用导电作用料件，其表面处理是镀镍、镀铬，或不作处理，成本高。 5．铝板；一般用表面铬酸盐（J11-A），氧化（导电氧化，化学氧化），成本高，有镀银，镀镍。 6．铝型材；截面结构复杂的料件，大量用于各种插箱中。表面处理同铝板。 7．不锈钢；主要用不作任何表面处理，、成本高。 二、图面审核，要编写零件的工艺流程，首先要知道零件图的各种技术要求；则图 面审核是对零件工艺流程编写的最重要环节。 １．检查图面是否齐全。 ２．图面视图关系，标注是否清楚，齐全，标注尺寸单位。 ３．装配关系，装配要求重点尺寸。 ４．新旧版图面区别。 ５．外文图的翻译。 ６．表处代号转换。 ７．图面问题反馈与处埋。 ８．材料 ９．品质要求与工艺要求 １０．正式发行图面，须加盖品质控制章。
金工实习—钣金加工 1 钣金加工简介 1.1 钣金介绍 钣金至今为止尚未有一个比较完整的定义，根据国外某专业期刊上的一则定义可以将其定义为：钣金是针对金属薄板（通常在6mm以下）一种综合冷加工工艺，包括剪、冲/切/复合、折、焊接、铆接、拼接、成型（如汽车车身）等。其显著的特征就是同一零件厚度一致，其中包括钢板、镀锌（锡）钢板、高张力钢板、烤漆钢板、铝板、铜板及不锈钢板等。 钣金的应用范围非常广泛，包括办公家具、运动器材、厨具、箱柜、计算机机壳、电器产品、车辆、飞机、船舶、钢建筑及工作母机外壳等。 1.2 钣金加工工艺 钣金作业是利用手工工具或机器，将金属塑性变形加工成所需的形状及大小，并配合机械式结合（如铆钉、螺栓、胀缩、压接及接缝等）或冶金式结合（如气焊、铜焊、手工电焊、CO2焊接及氩弧焊等）的方式，将其连接组合成一体的金属加工方法。 按钣金件的基本加工方式分类，主要有下料、折弯、拉伸、成型、焊接。 对于任何一个钣金件来说,它都有一定的加工过程,也就是所谓的工艺流程.不同结构的钣金件,工艺流程可能也各不相同,一般钣金件按以下流程： 绘制展开图下料
2 钣金工程识图基本知识 2.1 机械制图简介 钣金加工工程图也属于机械制图的范畴，机械制图是用图样确切表示机械的结构形状、尺寸大小、工作原理和技术要求的学科。图样由图形、符号、文字和数字等组成，是表达设计意图和制造要求以及交流经验的技术文件，常被称为工程界的语言。 在机械制图标准中规定的项目有：图纸幅面及格式、比例、字体和图线等。在图纸幅面及格式中规定了图纸标准幅面的大小和图纸中图框的相应尺寸。比例是指图样中的尺寸长度与机件实际尺寸的比例，除允许用1:1的比例绘图外，只允许用标准中规定的缩小比例和放大比例绘图。在中国，规定汉字必须按长仿宋体书写，字母和数字按规定的结构书写。图线规定有八种规格，如用于绘制可见轮廓线的粗实线、用于绘制不可见轮廓线的虚线、用于绘制轴线和对称中心线的细点划线、用于绘制尺寸线和剖面线的细实线等。 机械图样主要有零件图和装配图，零件图表达零件的形状、大小以及制造和检验零件的技术要求；装配图表达机械中所属各零件与部件间的装配关系和工作原理；表达零件结构形状的图形，常用的有视图、剖视图和剖面图等。 视图是按正投影法即零件向投影面投影得到的图形。按投影方向和相应投影面的位置不同，视图分为主视图、俯视图和左视图等。视图主要用于表达机件的外部形状。图中看不见的轮廓线用虚线表示。零件向投影面投影时，观察者、机件与投影面三者间有两种相对位置。机件位于投影面与观察者之间时称为第一角投影法。投影面位于机件与观察者之间时称为第三角投影法。两种投影法都能同样完善地表达机件的形状。中国国家标准规定采用第一角投影法。 2.2 三视图简介 三视图是观测者从三个不同位置观察同一个空间几何体而画出的图形。 将人的视线规定为平行投影线，然后正对着物体看过去，将所见物体的轮廓用正投影法绘制出来该图形称为视图。一个物体有六个视图：从物体的前面向后面投射所得的视图称主视图——能反映物体的前面形状，从物体的上面向下面投射所得的视图称俯视图——能反映物体的上面形状，从物体的左面向右面投射所得的视图称左视图——能反映物体的左面形状，还有其它三个视图不是很常用。三视图就是主视图、俯视图、左视图的总称。 一个视图只能反映物体的一个方位的形状，不能完整反映物体的结构形状。三视图是从三个不同方向对同一个物体进行投射的结果，另外还有如剖面图、半剖面图等做为辅助，基本能完整的表达物体的结构。 三视图的投影规则是： 主视、俯视长对正 主视、左视高平齐 左视、俯视宽相等
钣金加工工艺规范 1、制件总体质量要求： 制件材质：符合图纸要求；材料厚度公差在+/-0.1m m以内。 制件表面：无明显划伤，表面处理符合图纸要求,对于不锈钢拉丝面，纹理方向正确；表面无凹坑、麻点及其它质量缺陷，色泽均匀；折弯缝隙小、均匀，沿折弯线方向无明显的折弯痕迹。焊缝均匀、光滑、无焊接残色；边缘光滑无毛刺；锐角倒钝；表面无锈斑；对于管材制件（矩管、方管与圆管），断口规则，内外均不能有毛刺，去毛刺时不能把断口截面打磨出坡口。 制件尺寸：关键尺寸及角度严格在图纸公差范围以内，非关键性尺寸与角度参考未注公差。 制件包装：总体要求为经济、安全、可靠、防潮、易于装卸；保证过程中不出现制件之间磕碰与摩擦，从而引发制件出现任何质量问题。原则上不鼓励采用实木包装，除非客户特殊要求。包装外标识清晰、内容齐全、美观、符合客户需求。 2、工艺路线： 为保证制件质量的一致性，公司严格要求如下制件加工工艺路线： 下料（激光、C N C冲或其它形式）→→去毛刺→→成型(折弯与冲压)→→（半成品库）→→焊接与打磨→→清理→→包装→→入库。 3、激光切割与数控冲操作规范及要求： 切割前严格核对切割材料的正确性，以防止用错材料。 上料时严格检查板材表面质量，若质量达不到技术要求，坚决不能继续切割。 上料与下料过程中小心操作，坚持平拿平放，严禁板材之间出现刮擦与碰撞。 严禁用脚踩踏板材，以防止损伤板材表面。 认真核对切割程序是否正确。 切割首件必须在质检人员检测并认可后，方可继续切割。 激光与数控切割过程中，必须保证人不离机，密切关注切割过程的任何异常变化，及时发现，及时解决。 激光切割操作时，一个连续切割程序结束后，准备下一个切割程序时，必须检验下一制件的材料厚度及板材尺寸是否与C A D排版图一致，否则的话，必须调整机器的切割焦点，避免出现切割废品。 数控冲操作时，特别关注不锈钢与镀锌板的表面防护。原则上要求不锈钢与镀锌板实行敷膜切割，不锈钢为正面敷膜，镀锌板根据制件技术要求选择是正面敷膜还是反面敷膜。 切割完毕斗料时，必须在专用操作平台上，严禁在裸露地面上直接操作，以防止制件受损，必须存放于专用周转箱（车）内，并提供足够的制件之间的防护措施。
常見鈑金件加工的工藝流程 一、材料的選用 鈑金加一般用到的材料有冷軋板（SPCC ）、熱軋板（SHCC ）、鍍鋅板（SEC C 、SGCC ），銅（CU ）黃銅、紫銅、鈹銅，鋁板（6061 、6063 、硬鋁等），鋁型材，不銹鋼（鏡面、拉絲面、霧面），根據產品作用不同，選用材料不同，一般需從產品其用途及成本上來考慮。 1.冷軋板SPCC，主要用電鍍和烤漆件，成本低，易成型，材料厚度< 3.2mm < 2.熱軋板SHCC，材料T > 3.0mm ，也是用電鍍，烤漆件，成本低，但難成型， 主要用平板件。 3.鍍鋅板SECC 、SGCC 。SECC 電解板分N 料、P 料，N 料主要不作表面處理，成本高，P 料用於噴塗件。 4.銅；主要用導電作用料件，其表面處理是鍍鎳、鍍鉻，或不作處理，成本高。 5.鋁板；一般用表面鉻酸鹽（J11-A ），氧化（導電氧化，化學氧化），成本高，有鍍銀，鍍鎳。 6.鋁型材；截面結構複雜的料件，大量用於各種插箱中。表面處理同鋁板。 7.不銹鋼；主要用不作任何表面處理，、成本高。 二、圖面審核 要編寫零件的工藝流程，首先要知道零件圖的各種技術要求；則圖面審核是對零件工藝流程編寫的最重要環節。 1.檢查圖面是否齊全。 2.圖面視圖關係，標注是否清楚，齊全，標注尺寸單位。 3?裝配關係，裝配要求重點尺寸。 4.新舊版圖面區別。 5?外文圖的翻譯。 6.表處代號轉換。 7?圖面問題回饋與處埋。 8.材料 9.品質要求與工藝要求 10 .正式發行圖面，須加蓋品質控制章。
三、展開注意事項 展開圖是依據零件圖（3D ）展開的平面圖（2D） 1?展開方式要合，要便利節省材料及加工性 2?合理選擇問隙及包邊方式，T=2.0以下問隙0.2 , T=2-3問隙0.5，包邊方式 採用長邊包短邊（門板類） 3?合理考慮公差外形尺寸：負差走到底，正差走一半；孔形尺寸：正差走到底，負差走一半。 4.毛刺方向 5 ?抽牙、壓鉚、撕裂、沖凸點（包），等位置方向，畫出剖視圖 6?核對材質，板厚，以板厚公差 7?特殊角度，折彎角內半徑（一般R=0.5 ）要試折而定展開 8?有易出錯（相似不對稱）的地方應重點提示 9?尺寸較多的地方要加放大圖 10?需噴塗保護地方須表示 四、板金加工的工藝流程 根據鈑金件結構的差異，工藝流程可各不相同，但總的不超過以下幾點。 1、下料：下料方式有各種，主要有以下幾種方式 ①? 剪床：是利用剪床剪切條料簡單料件，它主要是為模具落料成形準備加工，成本低，精度低於0.2 ，但只能加工無孔無切角的條料或塊料。 ②.衝床：是利用衝床分一步或多步在板材上將零件展開後的平板件沖裁成形各種形狀料件，其優點是耗費工時短，效率高，精度高，成本低，適用大批量生產，但要設計模具。 ③? NC 數控下料，NC 下料時首先要編寫數控加工程式，利用編程軟體，將繪 製的展開圖編寫成NC 數拉加工機床可識別的程式，讓其根據這些程式一步一刀在平板上沖裁各構形狀平板件，但其結構受刀具結構所至，成本低，精度於0.15 。 ④.鐳射下料，是利用鐳射切割方式，在大平板上將其平板的結構形狀切割出 來，同NC 下料一樣需編寫鐳射程式，它可下各種複雜形狀的平板件，成本高，精度 於0.1. ⑤.鋸床：主要用下鋁型材、方管、圖管、圓棒料之類，成本低，精度低。 1 鉗工：沉孔、攻絲、擴孔、鑽孔 沉孔角度一般120 C,用於拉鉚釘，90 C用於沉頭螺釘，攻絲英制底孔。 2?翻邊：又叫抽孔、翻孔，就是在一個較小的基孔上抽成一個稍大的孔，再攻絲，主要用板厚比較薄的鈑金加工，增加其強度和螺紋圈數，避免滑牙，一般用於板厚比較薄，其孔周正常的淺翻邊，厚度基本沒有變化，允許有厚度的變薄30-40% 時，可得到比正常翻邊高度大高40-60% 的高度，用擠薄50% 時，可得最大的翻邊高度，當板厚
钣金工艺流程： 1领料-2取料-３冲孔-４折弯-5焊接-6打磨-7检测-8喷塑 -9半成品检测-１0入库。喷涂流程：喷底漆→面漆→罩光漆→烘烤(180-２50℃)→质检. 机加工工艺流程:毛坯进库-毛坯加工-精加工-半成品检验－安装－成 品检验-包装-物流 铝型材及铝制品工艺流程 : 铝材挤型五金冲压拉丝研磨喷沙阳极氧化丝印剖沟挤压模 具设计制造模具氮化 电镀的工艺流程为：①清洗金属物件;②稀盐酸浸泡;③冲净;④浸入镀液；⑤调节电流进行电镀; ⑥自镀液中取出;⑦冲净；⑧去离子水煮;⑨烘干。 冲压件加工包括冲裁、弯曲、拉深、成形、精整等工序。冲压件加工的材料主要是热轧或冷轧(以冷轧为主)的金属板带材料，例如碳钢板、合金钢板、弹簧钢板、镀锌板、镀锡板、不锈钢板、铜及铜合金板、铝及铝合金板等。 冲压工艺流程:卷板料进场--开卷---剪切下料－-－落料／下形状料(无须形状料的可跳过)--－拉延/压形/压弯（通常会出现在冲压工序的第一步）-－-－（通常出现在后继冲压工序）切边／冲孔/整形/翻边／翻孔/冲翻孔/切断／切口／冲缺／缩口/扩口/半冲孔(敲落孔/冲凸台、非精冲中有时也会见到）/包边/内外缘整修/校平等---以上为冲压中一般会出现的工序-－－接下来是后期了如表面处理:电镀、发蓝、抛丸、抛光、喷涂和一些热处理等等 机加工工艺流程：毛坯进库-毛坯加工－精加工－半成品检验－安装-成品检验-包装-物流 外协加工流程:原材料购买＝〉检测合格入库=〉系统发料=〉外协厂取料,确认数量＝〉加工成零件＝〉送货=〉合格入库＝〉原材料数量扣回＝〉 模具生产流程: 1）ESI（Earlieｒ Supplier Eｖｏlvｅmｅnｔ供应商早期参与):此阶段主要是客户与供应商之间进行的关于产品设计和模具开发等方面的技术探讨，主要的目的是为了让供应商清楚地领会到产品设计者的设计意图及精度要求,同时也让产品设计者更好地明白模具生产的能力,产品的工艺性能，从而做出更合理的设计。
钣金加工培训资料 1.钣金加工简介 1.1定义： 钣金至今为止尚未有一个比较完整的定义，根据国外某专业期刊上的一则定义可以将其定义为：钣金是针对金属薄板（通常在6mm以下）一种综合冷加工工艺，包括剪、冲/切/复合、折、焊接、铆接、拼接、成型（如汽车车身）等。其显著的特征就是同一零件厚度一致，对钢板、铝板、铜板等金属板材进行加工。 1.2钣金加工的工艺流程： 对于任一个钣金件来说,它都有一定的加工过程,也就是所谓的工艺流程.不同结构的钣金件,工艺流程可能也各不相同,结合我司的情况，一般按以下流程： 绘制展开图下料焊接2.钣金工程识图基本知识 2.1机械制图简介：钣金加工工程图也属于机械制图的畴，机械制图是用图样确切表示机械的结构形状、尺 寸大小、工作原理和技术要求的学科。图样由图形、符号、文字和数字等组成，是表达设计意图和制造要求以及交流经验的技术文件，常被称为工程界的语言。 在机械制图标准中规定的项目有：图纸幅面及格式、比例、字体和图线等。在图纸幅面及格式中规定了图纸标准幅面的大小和图纸中图框的相应尺寸。比例是指图样中的尺寸长度与机件实际尺寸的比例，除允用1:1的比例绘图外，只允用标准中规定的缩小比例和放大比例绘图。在中国，规定汉字必须按长仿宋体书写，字母和数字按规定的结构书写。图线规定有八种规格，如用于绘制可见轮廓线的粗实线、用于绘制不可见轮廓线的虚线、用于绘制轴线和对称中心线的细点划线、用于绘制尺寸线和剖面线的细实线等。 机械图样主要有零件图和装配图，零件图表达零件的形状、大小以及制造和检验零件的技术要求；装配图表达机械中所属各零件与部件间的装配关系和工作原理；表达零件结构形状的图形，常用的有视图、剖视图和剖面图等。
