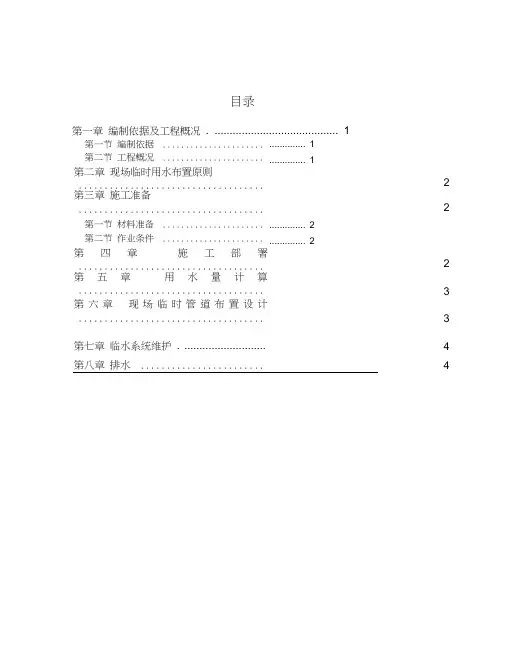

目录
第一章编制依据及工程概况 (1)
第一节编制依据 (1)
第二节工程概况 (1)
第二章现场临时用水布置原则 (2)
第三章施工准备 (2)
第一节材料准备 (2)
第二节作业条件 (2)
第四章施工部署 (2)
第五章用水量计算 (3)
第六章现场临时管道布置设计 (3)
第七章临水系统维护 (4)
第八章排水 (4)
第一章编制依据及工程概况
第一节编制依据
１施工组织设计
《工程1施工组织设计》
２计算软件及版本
广联达施工安全设施计算软件
３工程图纸
图纸名称编号出图日期
工程1结构施工图
工程1建筑施工图
４施工规范及规程
类别名称编号
国家及行业
《室外给水设计规范》GB50013-2006 《建筑给水排水设计规范》GB50015-2003（2009版）《建设工程施工现场消防安全技术规范》GB50720-2011 《建筑施工安全检查标准》JGJ59-2011
《施工现场机械设备检查技术规范》JGJ160-2008
其它《建设工程施工现场管理规定》建设部令15号５其他
《建筑施工手册》第五版
《建筑施工计算手册》江正荣主编
第二节工程概况
1工程概况
序号项目内容
1 工程名称工程1
2 工程地点北京北京
3 施工单位
4 建设单位
5 监理单位
6 建筑概况建筑功能建筑面积建筑高度建筑层数建筑层高
7 结构概况基础结构形式
主体结构形式剪力墙屋盖结构形式

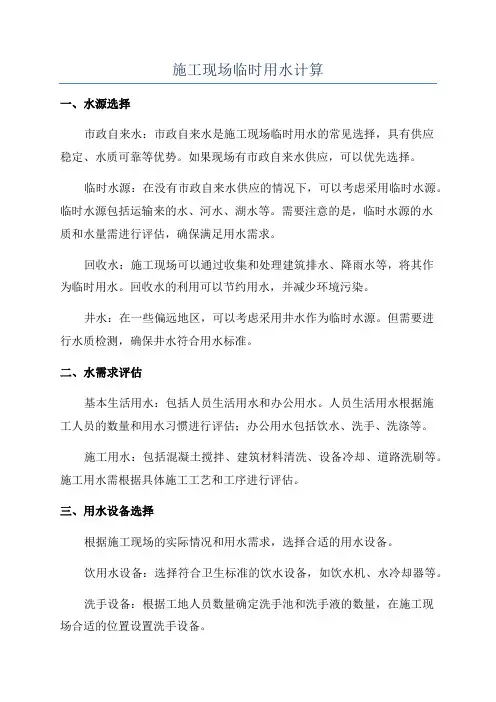

第二章现场临时用水布置原则
1.根据本工程施工现场的特点，施工现场临时给、排、雨水管网考虑沿基坑边布置，干线明敷，支路埋地暗敷设。冬季气温低再按规范要求采取相应的保温措施。
2.现场临时用水的水源均引自1#大门处市政管网的水源，在建筑物的西南角设消防水池和消防加压泵，一旦发生火灾，消防泵立即启动，提供消防所需压力。
3.现场污水系统临时排水，经过现场的沉淀池后，采用DN150的UPVC排水塑料管管道排入市政污水管网。
4.现场雨水管网设雨水集水井，外加雨水篦子，沿现场护坡三面设置，道路均采用明排水沟排入市政雨水管网。
第三章施工准备
第一节材料准备
1.材料应具有出厂合格证，达到国家有关质量标准。
2.材料采用PVC管材，应使用新管材。
3.阀门必须逐个进行严密性试验，保证阀门能够灵活开启和关闭。
4.消火栓应采用消防局认可的产品。
第二节作业条件
1.施工技术人员向班组作了施工方案交底。
2.管材、管件、阀门及消火栓型号规格应核对无误，并具有产品合格证。
3.现场障碍应清除。
第四章施工部署
1.本系统的设置主要是施工现场用水和消防用水，由于业主提供的自来水水压不能满足高层建筑的施工用水，因此在施工现场邻近增加储水池和加压水泵，而达到高层建筑施工用水的目地。
2.根据现场实际，在地下室顶板，1#和3#楼之间的地下室顶板上设一处加压水泵和蓄水池，储水池约20m3的容积，可以满足现场施工用水(包括临时消防水量
10L/s)。
3.一旦发生火灾，立即启动加压水泵，临时加压，使管网内的流量和水压达到消防要求。本工程室外消火栓系统用水量为10L／s。本设计沿土建开挖线外围敷设室外消火栓系统给水主管，环管各处按用水点需要预留甩口，并按不小于60米的间隔布置室外地下式消火栓，消火栓规格为SXl00-1.6，具体安装方法参见国标。
4.在水房内设置两台高层加压水泵，当施工用时，启动一台加压水泵。如发生火情，可开启高扬程消防水泵同时运行，在加压水泵的出水口增加橡胶软接头，为防止设备振动而转动给管道系统，在水泵的出水口加缓冲式上回阀，以保护设备和管道系统不会受到水击的破坏，并且要在出水口增加一根DN50回路水管至地下水池，起到降压作用。

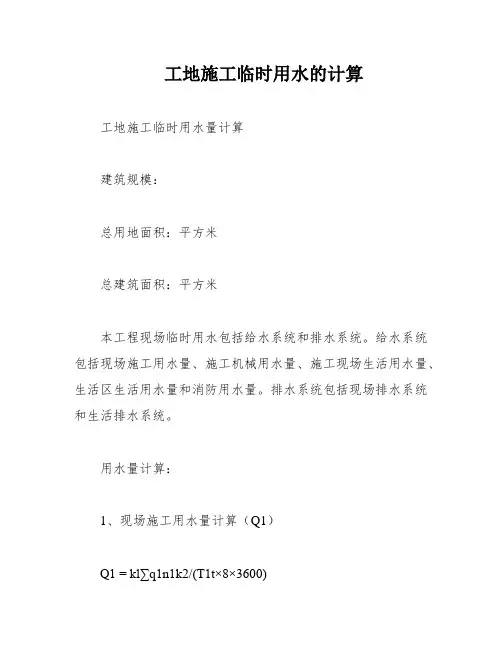

第五章用水量计算
一、计算依据：
《建筑施工手册》（第五版）
说明：工地临时用水包括生产用水、生活用水、消防用水；生产用水包括工程施工用水、施工机械用水；生活用水包括施工现场生活用水和生活区生活用水。二、计算参数
1、基本参数
220 每天工作班数t（班） 2
年（季）度有效工作日T1
（d）
未预计的施工用水系数K 1 1.1 用水不均衡系数K 2
1.5 用水不均衡系数K 3
2 施工现场用水不均衡系数K 4 1.
3 生活区用水不均衡系数K 5 2.2 消防用水量q 5(L/s)
12 管网中水流速度v(m/s) 1 工地面积大于5万平方米 是 施工现场高峰昼夜人数P 1
300
生活区居民人数P 2
300
三、工程用水量计算 3.1、用水定额
3.2、计算公式
q 1=()()()11112//83600K Q N T t K ????∑=1.1×(8000×2400+2000×250+500×30)/(220×2)×1.5/(8×3600)=2.567L/s 。
四、机械用水量计算
4.1、用水定额
4.2计算公式
q 2=()()1223/83600K Q N K ???∑=1.1×(4×500+2×750)×2/(8×3600)=0.267L/S 。
五、工地生活用水量计算
5.1、用水定额
5.2、计算公式
q 3=
()134
83600
P N K t ????∑=300×60×1.3/(2×8×3600)=0.406L/S 。
六、生活区用水量计算
6.1、用水定额
6.1、计算公式
q 4=()()245/243600P N K ???∑=300×(25+15+50+60)×2.2/(24×3600)=1.146L/S
七、施工工地总用水量计算
施工工地总用水量Q 可按以下组合公式计算：
由于工地面积≥5万平方米，且(q 1+q 2+q 3+q 4)≤q 5，故取Q=1.1[q 5+（q 1+q 2+q 3+q 4）/2]=1.1×(12+(2.567+0.267+0.406+1.146)/2)=15.612
其中系数1.1是为了补偿不可避免的水管漏水损失，而增加10%。
八、供水管径计算
工地临时网路需用管径，可按下式计算： d=(4Q/1000πν)1/2
供水管径由计算公式：d=((4×15.612)/(3.142×1×1000))0.5=0.141m 取大的整数得临时网路需用内径为141mm 的供水管。
一、施工条件 1、施工用水水源由建设单位提供，由施工区的西南角引入，由自备井内潜 水电泵、定压罐经主线、支线送至各个用水点。 2、本建筑物最高用水点为47米，由于市政供水管网提供压力不能满足施 工供水要求，因此使用锅炉房内补水泵。四层以上开始使用水泵加压供 水，四层及四层以下使用市政管网供水。 3、施工现场的污水经化粪池后排入市政污水管网，现场雨水沿街排至小区 内的雨水口，现场砂浆搅拌站设一沉池，经沉淀后排入市政管网。 4、现场有原有自备井一座，内有潜水电泵、定压罐各一台，自备井南侧锅 炉房内有软化水箱一台补水泵一台。 二、确定临时给水系统 1、施工现场内的临时生产、生活给水管道和消防管道独立铺设，单独安装。 2、给水系统采用放射状方式铺设，由自备水井内的潜水电泵、定压罐加压 供给。 3、消防系统水源由定压罐送至锅炉内，经过软化水箱、补水泵送至消防管 道，并在现场设置2个室外消火栓。消防管道采用放射状方式铺设。 三、确定现场总的用水量 1、施工现场总的用水量包括：施工生产用水量、施工机械用水量、生活区 生活用水量及消防用水量。 2、施工生产用水量的计算(q 1 ) q 1=K 1 ×［∑〔Q 1 ×N 1 〕/〔T 1 ×b〕×］×［K 2 /8×3600］
K1----为未遇见的施工用水系数，取1.05～1.50。 K2----为现场施工用水不均匀系数。 T1----为年度有效作业日。 b-----每天工作数 =1.05×（8830×1700+1481×98+1550.6×30+740×1130+500×200）÷（320×2）×（1.5÷8÷3600）=1.38（L/S） 3、施工机械用水量的计算（q 2 ）： q 2=K 1 ×∑Q 2 ×N 2 ×（K 3 /8×3600） K3----为施工机械不均匀系数，取2.0。 q 2 =1.05×（4×200+1×50+4×400）×2÷（8×3600） =0.18（L/S） 4、生活区生活用水量的计算（q 2 ）： q 2=P 2 ×N 4 ×K 5 /（24×3600） =250×（20+10）×2÷24÷3600=0.17（L/S） K 5 -----生活区用水不均匀系数，取2.0～2.50。 P 2 -----生活区居民人数。 N 4 -----生活区生活用水定额，生活用水取20～40L/（人.天），食堂用水取10～20L（人.天）。 5、生活及生产总用水量的计算（q 总 ）： q 总=q 1 +q 2 +q 3 =1.38+0.18+0.17=1.73(L/S)
临时给排水及临时采暖与消防施工方案 一、编制依据 1、《北京市施工现场消防工作标准》。 2、《给水排水管道工程施工及验收规范》。 3、《现场设备、工业管道焊接工程施工及验收规范》（GB50236-98）。 4、土建施工平面布置图。 5、05系列施工图籍。 二、工程概况 *****商务广场项目位于内蒙古鄂尔多斯市康巴什新区人工湖南岸，本工程分别由两栋140米和182米的超高层主楼及三层裙房组成。总建筑面积22.5万平方米，主楼T1：32曾层，T2：41层，裙房3层，屋面高度分别为182米、140米。 主要结构类型：主楼采用钢骨柱+钢筋混凝土核心筒的混合结构，裙房采用钢筋混凝土框架结构。 主楼采用钢筋混凝土——钢梁组成的混合结构，地下室及裙房采用混凝土框架结构。 地下室占地面积2万平方米，三层框架结构。 三、设计及施工范围 本次施工内容包括施工现场临时给水、排水、采暖及消防系统。 3.1临时给水系统
（1）水源：由甲方指定的给水点引入一根管径为De110的接水口。临水管网为生活、生产合用管网，临时供水管网呈枝状布置，由市政管网直接供给锅炉房高位水箱，再经过高位水箱输送至各个生活用水点。 （2）施工用水量是根据现场实际情况计算并确定每个配水点的给水管管径，详细见后附临水布置图。 （3）给水管道直埋部分采用PE给水管（PN=1.6Mpa），明装部分采用 PPR管，热熔连接。 3.2临时排水系统 （1）生活区生活污水及卫生间排水排至化粪池，化粪池由工作 人员定期进行抽水清掏。临时厕所采用水冲厕所并设蹲便器、面盆 及小便器。 （2）排水管道采用PVC管，粘接连接。 3.3临时采暖系统 热源：工人生活区由1台0.70MW采暖锅炉提供热源，办公区域由指挥部的一台0.66MW的采暖锅炉提供热源。 材料：管道采用焊接钢管，保温部分采用聚氨酯发泡保温。 （详细布置见临时采暖施工图） 热水采用一台0.35MW的锅炉提供，埋地及明装部分全部采用PPR热水管。 3.4消防系统
本工程现场用水分为施工用水、施工机械用水、生活用水和消防用水三部分。 一、施工用水量 q1：以高峰期为最大日施工用水量，计算公式为： q1=K1∑Q1N1K2/8×3600 式中：K1未预计的施工用水系数，取1.15 K2用水不均衡系数，取1.5 Q1以砂浆搅拌机8小时内的生产量（每台以30m3计）、瓦工班8小时内的砌筑量（每班以20m3砖砌体计）、混凝土养护8小时内用水（自然养护， 以100m3计）。 N1每立方米砂浆搅拌耗水量取400L/m3计，每立方米砖砌体耗水量以 100L/m3计，每立方米混凝土养护耗水量以200 L/m3计。 q1=1.15×（5×30×400+4×20×100+100×200）×1.5/8×3600=5.27L/S 二、施工机械用水量计算 q2 =K1Q2∑N2K3/8×3600 式中：K1未预计的施工用水系数，取1.15 K3施工机械用水不均衡系数，取2.0 Q2以一台对焊机每天工作8小时计，一个木工房一个台班计，一台锅炉每天工作八小时计。N2每台对焊机耗水量300L/台.h，每个木工房耗水量20L/台班，每台锅炉耗水量1050L/t.h。q2=1.15×（300×8+20×1+1050×8）×1.5/8×3600 =0.65L 三、生活用水 q3：现场高峰人数以1500人计算，每人每天用水20L计算： q3=Q3N3K4/8×3600 =1500×20×1.5/8×3600=1.54L/S 四、消防用水量 q4：根据规定，现场面积在25公顷以内者同时发生火警2次，消防用水定额按10-15L/S 考虑。根据现场总占地面积，q4按10L/S考虑。 现场总用水量：根据规定，当q1+q2+ q3〈q4时，采用q4的原则，现场总用水 量为：q= q4=10L/S 供水管径，按下面公式计算： d=√4q/πV×1000=√4×10/3.14×2.0×1000=0.079m 计算结果，现场供水管径需不小于80mm方可满足现场施工需要。
目录 一、工程概况 (2) 二、主要用水情况 (2) 三、施工临水设施安装 (2) 四、施工临时用水总量计算 (4) 五，加压泵选择 (6) 六、主要材料设备 (6) 七、施工人员及主要机具设备 (7) 八、临时系统的维护与管理 (7) 九、现场排水方案 (7) 十、质量保证措施 (8) 十一、安全保证措施 (9) 附图：现场临水平面布置图 (9)
一、工程概况 二、主要用水情况 现场用水主要有混凝土养护用水、模板湿润用水、砂浆搅拌用水、装修材料用水、各加工用水、消防用水及生活用水。 三、施工临水设施安装 1、根据现场实际情况，我公司对京冶原有给水管道进行了详细的检查，对于有问题的管线，进行修理、防锈和除锈等保护措施，对于原有未完成管道，我方根据施工需要，给予完善。 2、施工用水来自工程自供水井，通过深水泵加压后，进入施工现场水箱，
安装阀门、水泵、水表、接出管径为DN100的焊接钢管，施工用水经增压水泵增压后，供现场生产、消防、使用，施工现场设8个消火栓，施工现场基本在消防水龙带的半径覆盖范围内。 3、现场水箱5.5m×3m×2.2m（水箱有效容积为30立方米），水箱内设置浮球液位开关，配两台高层加压泵，一备一用，正常施工时只启动一台。在水泵出水口，增加橡胶软接头和缓冲式止回阀，以保护设备和管道系统不受水波冲击的破坏，并且在出水管道上安装一根水管DN50 的回水管至水箱，起到调节压力的作用。 4、现场管线沿基坑敷设明管，管材采用焊接钢管DN100，冬季施工前，根据需要埋设或做保温棉，保温棉厚度为400mm，外缠两边玻璃丝布。消防支管采用焊接钢管DN65，消火栓箱安装高度为+0.9米，用角钢制作支架安装，生产用水管径为DN20，每层设置一个生产用水的取水点。 5、立管随建筑结构施工逐层增高。立管采用DN100（1-10层）和DN65（10层以上），每两层设置消火栓箱。由于建筑物为高层，当供水不足时，启动加压泵和水箱联合供水，保证施工用水需要。 6、由于现场是临时给水系统，故4-9号楼，沿用京冶的管线，即消防，生产用水管道共用，、火灾时工地停产，所有管道（包括施工用水）供于消防灭火。 7、1-3号楼，拟使用两路管线，即生产，消防分开。生产用水采用DN40的焊管，法兰连接，每层设置出水口，出水口采用DN20的球阀进行控制。消防用水，采用DN65的焊管，没隔一层设置一个消火栓。 8、灌溉水采用不锈钢管丝口连接。

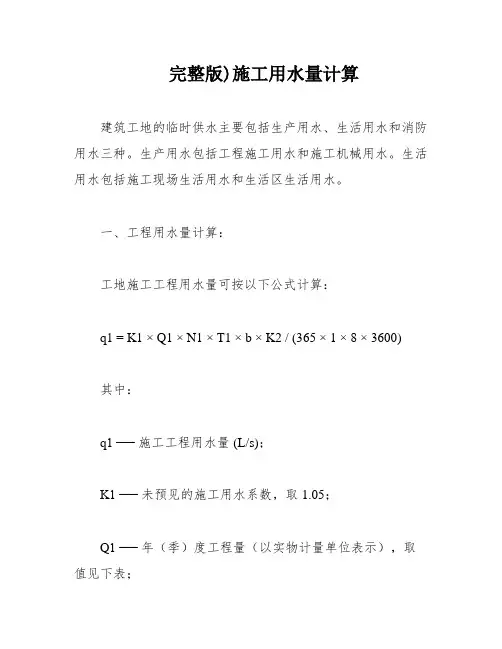

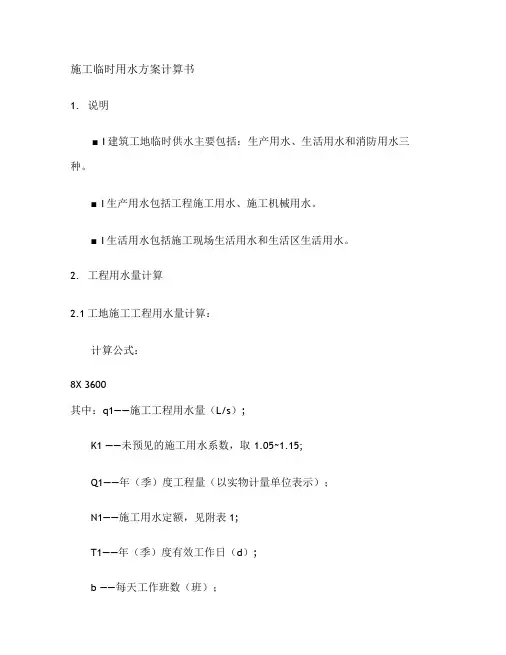

一、用水量计算 1．现场施工用水量，按下式计算： 式中q 1——施工用水量（L/s ）； K 1——未预计的施工用水系数（1.05~1.15）； Q 1——年（季）度工程量或日工程量（以实物计量单位表示）； N 1——施工用水定额； T 1——年（季）度有效作业日（d ）； t ——每天工作班数（班）； K 2——用水不均衡系数（现场施工用水取1.5）。 2．施工机械用水量，按下式计算： 式中q 2——机械用水量（L/s ）； K 1——未预计的施工用水系数（1.05~1.15）； Q 2——同一种机械台数（台）； N 2——施工机械台班用水定额； K 3——施工机械用水不均衡系数（施工机械、运输机械取2.00，动力设备取1.05~1.10）。 3．施工现场生活用水量，按下式计算： 式中q 3——施工现场生活用水量（L/s ）； P 1——施工现场高峰昼夜人数（人）； N 3——施工现场生活用水定额（一般为20~60L/人·班，主要视当地气候而定）； K 4——施工现场用水不均衡系数（施工现场生活用水取1.30~1.50）； t ——每天工作班数（班）。 4．生活区生活用水量，按下式计算： 式中q 4——生活区生活用水量（L/s ）； P 2——生活区居民人数（人）； N 4——生活区昼夜全部生活用水定额，每一居民每昼夜为100~120L ； K 5——生活区用水不均衡系数（生活区生活用水取2.00~2.50）； 5．消防用水量（q 5）。最小10 L/s ；施工现场在25ha 以内时，不大于15 L/s 。 6．总用水量（Q ）计算： （1）当（q 1+q 2+q 3+q 4）≤q 5时，则Q= q 5+2 1（q 1+q 2+q 3+q 4） （2）当（q 1+q 2+q 3+q 4）＞q 5时，则Q= q 1+q 2+q 3+q 4 （3）当工地面积小于5ha 而且q 1+q 2+q 3+q 4）＜q 5时，则Q= q 5最后计算出的总用水量，还应
目录 一、编制依据 (1) 二、工程概况 (1) 1．项目概况 (1) 2．工程概况： (1) 3现场条件 (3) 工程特点及难点 (3) 三、施工供水管线布置 (3) 四、施工用水设计 (4) 1．现场施工用水计算 (4) （1）施工阶段划分 (4) （2）施工用水量计算 (5) （3）主体施工阶段 (6) （4）装饰装修施工阶段 (7) （5）施工工地总用水量定额计算 (8) 五、供水管径计算 (8) 1．总供水管径计算 (8) 2．支路供水管径计算 (9) （1）除尘支管管径计算 (9) （2）道路清洗水管管径计算 (9) （3）施工、机械及生活用水管管径计算 (9) 六、现场临时用水布置 (10) 1．循环管线布置 (10) 2．施工用水管线布置 (10) 3．消防系统管线布置 (10) 4．施工和生活用水的处理 (11) 5．管线施工 (11) 管道基础 (11) 管道敷设 (11) 管道试压 (11) 6．施工用水水泵选择 (11)
（1）水泵扬程计算 (11) （2）水泵流量： (12) 7．雨水、污水排放布置 (12) （1）化粪池计算 (12) （2）总平面排水 (13) （3）施工用水、排水管理 (13) 七、临水计划 (13) 1．主要材料 (13) 八、施工管理措施 (14) 1．施工质量控制措施 (14) 2．施工试验 (14) 3．成品保护措施 (14) 4．验收与维护 (14) 5．消防制度 (15) 九、安全文明与绿色施工 (15) 1．安全施工措施 (15) 2．文明施工措施 (16) 3．绿色施工措施 (18) 十、现场临水平面布置图（见附页） (18)

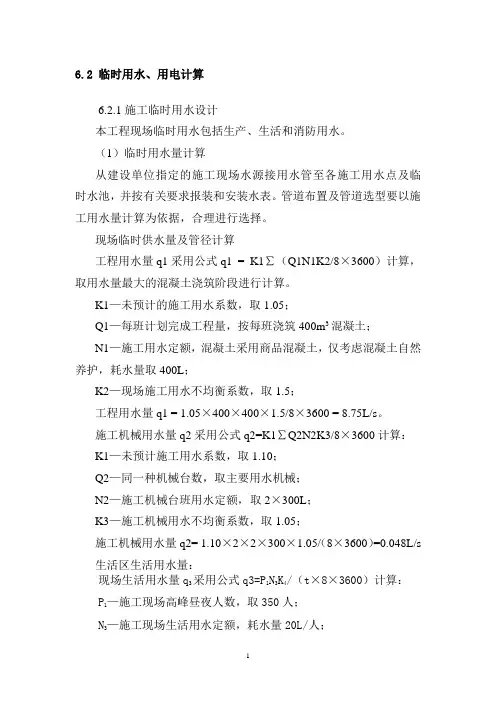

二、现场临时用水布置 1、现场施工用水计算：（按最大用水情况计算） 1.1现场施工用水q1 以高峰期间连续施工砼、搅拌砂浆及砌砖时的用量为最大。 q1=k1*Σ(Q1*N1* k2/(8×3600 q1：现场施工用水量（L/s） k1：未预计的施工用水系数为1.15 k2：用水不均衡系数，取1.5 Q1：砌砖日工程量，砌砖60m3/天；养护砼100 m3/天。 N1：搅拌1m3砂浆及砌体时的耗水量：250L/m3(包括养护砖、冲洗用水量等；养护砼的耗水量：300L/m3，现场可再设置蓄水池以备用。 q1=1.15×[(60×250+100×300×1.5]/(8×3600=2.70L/s 1.2施工现场生活用水 以现场施工高峰人数时用量为最大。 q2=(P1*N2*k3/(T*8×3600 q2：施工现场生活用水量（L/s） P1：现场施工高峰人数（450人） N2：施工现场生活用水定额（30L/人·班） K3：用水不均衡系数，取1.4 T：每天工作班数（班） q2=450×30×2×1.4/（2×8×3600）=0.66L/s 1.3生活区生活用水
q3=(P2*N3*k4/(24×3600 q3：生活区生活用水量（L/s） P2：生活区居住高峰人数（450人） N3：生活区昼夜全部生活用水定额（100L/人） K4：用水不均衡系数，取2.0 q3=450×100×2.0/（24×3600）=1.04L/s 1.4施工机械用水 考虑对焊机的耗用水量 q4=k1*Σ(Q2*N4*k5/(8×3600 q3：机械用水量（L/s） k1：未预计的施工用水系数为1.1 Q2：同一种机械台数（台） N4：施工机械台班用水定额（300台·h） K5：用水不均衡系数，取2.0 q4=1.1×2×2400×4/（8×3600）=0.38L/s 1.5消防用水q5 根据现场实际情况，消防用水确定为10L/S。 1.6现场施工用水总量 q1+q2+q3+q4=2.70+0.66+1.04+0.38＜q5=10 L/S 取Q总= q5×（1+0.1）=11.0L/S D=(4Q/π*V*10001/2=(4×11.0/3.14×2.5×1000 1/2=0.079m
目录 1 工程及现场概况：_________________________________________________________________ 2 2 施工临时用水设计及施工内容：_____________________________________________________ 2 3 临时用水设计方案：_______________________________________________________________ 2 3.1 临时用水设计基本方案： __________________________________________ 2 3.1.1 施工现场总平面用水设计： _________________________________________ 2 3.1.2 施工用水竖管、消防竖管及临水泵房设计 _____________________________ 3 3.2 临时用水设计计算书 ______________________________________________ 3 3.2.1 环形给水管管径的确定： ___________________________________________ 3 3.2.2 水泵的选择 _______________________________________________________ 3 3.3 水泵选型 ________________________________________________________ 4 3.3.1 其它要求详见各施工图设计说明 _____________________________________ 4 3.3.2 施工图设计参见附图 _______________________________________________ 4 4 临时用水施工方案_________________________________________________________________ 4 4.1 主要施工机具 ____________________________________________________ 4 4.2 施工进度及劳动力计划 ____________________________________________ 4 4.3 水压试验： ______________________________________________________ 5 4.4 质量管理及技术资料管理 __________________________________________ 5 5 施工现场排水施工方案_____________________________________________________________ 5 5.1 施工现场排水总平面设计 __________________________________________ 5 5.1.1 排水走向 _________________________________________________________ 5 5.1.2 排水沟做法 _______________________________________________________ 5 5.2 施工进度及劳动力计划 ____________________________________________ 5 5.3 水压试验： ______________________________________________________ 6 6 安全措施与文明施工_______________________________________________________________ 6 6.1 安全措施 ________________________________________________________ 6 6.2 文明施工 ________________________________________________________ 6 7 临时用水系统的维护与管理：_______________________________________________________ 6
` 目录 一工程概况 (1) 二施工平面布置 (1) 三施工用水量的计算 (2) 四用水管径的选择 (3) 五施工用水及消防用水布设 (3) 六施工部署 (4) 七节水措施 (5) 八供水管的保护措施 (5) 九防止污染市政管网措施 (5) 十食用水卫生措施 (5) 十一施工用水现场平面图 (6)
一工程概况 磐石大厦建筑工程，位于岭南大道东侧及华新路北侧处，场地周边道路四通八达，南面、北面为已有民居房屋，西侧为岭南大道，东北侧为办公活动板房、东侧计划为材料堆放及加工场。主体为框剪结构，楼高为18-20层，地下室2层，总高度为73.63m，总建筑面积约51140.04㎡。 1、本工程地下两层，地上18-20层，总建筑面积51140.04平方米，地下室建筑面积11143.75平方米，地下二层层高为3.9米，地下一层层高为5.2米，地下二层设有汽车库、自行车库、消防水池、机房，地下一层设有汽车库、自行车库、高低压变配电机房、发电机房。 2、1#、2#办公楼，地上18-20层高，建筑面积39996.28平方米，首层设有商铺、消控室及物业管理中心，首层至三层为商业，四层及以上均为办公楼。一层层高为6米，其他楼层均为住宅层高为3.430米，建筑总高度为73.68米。 二施工平面布置 本工程场地较大，结合工程的施工特点、施工流程、施工工艺等合理利用好施工用地。施工用水主要取于自来水，由建设单位提供的水源接驳点在西面，在现场设置2个5m×6m×1.5m的45m3水池用于加压到楼层所用部位，办公区生活用水也是由市政水管提供。 1、临时用水的布置 ⑴、临时用水：按生活(办公)用水和施工用水进行分开控制，利用市政
南京市NO.2016G63地块项目临时用水专项方案 项目名称：南京市NO.2016G63地块项目 编制人：徐进 编制单位：上海建工五建集团有限公司 上海建工五建集团有限公司 2017年4月20日
目录 一、编制依据 ....................................................................................................- 0 - 二、工程概况 ....................................................................................................- 0 - 三、临水概况 ....................................................................................................- 0 - 四、施工临时用水核算......................................................................................- 0 - 1、工程用水量计算...................................................................................- 0 - 2、机械用水量计算...................................................................................- 1 - 3、工地生活用水量计算............................................................................- 1 - 4、消防用水量计算...................................................................................- 2 - 5、施工工地总用水量计算 ........................................................................- 2 - 6、供水管径计算.......................................................................................- 2 - 7、供水管径确定 ......................................................................................- 2 - 8、增压泵功率确定...................................................................................- 3 - 五、临时用水布置 .............................................................................................- 3 - 六、现场用水的保证措施 ..................................................................................- 3 -
目录 第一章编制依据及工程概况 (1) 第一节编制依据 (1) 第二节工程概况 (1) 第二章现场临时用水布置原则 (2) 第三章施工准备 (2) 第一节材料准备 (2) 第二节作业条件 (2) 第四章施工部署 (2) 第五章用水量计算 (3) 第六章现场临时管道布置设计 (3) 第七章临水系统维护 (4) 第八章排水 (4)
第一章编制依据及工程概况 第一节编制依据 １施工组织设计 《工程1施工组织设计》 ２计算软件及版本 广联达施工安全设施计算软件 ３工程图纸 图纸名称编号出图日期 工程1结构施工图 工程1建筑施工图 ４施工规范及规程 类别名称编号 国家及行业 《室外给水设计规范》GB50013-2006 《建筑给水排水设计规范》GB50015-2003（2009版）《建设工程施工现场消防安全技术规范》GB50720-2011 《建筑施工安全检查标准》JGJ59-2011 《施工现场机械设备检查技术规范》JGJ160-2008 其它《建设工程施工现场管理规定》建设部令15号５其他 《建筑施工手册》第五版 《建筑施工计算手册》江正荣主编 第二节工程概况 1工程概况 序号项目内容
1 工程名称工程1 2 工程地点北京北京 3 施工单位 4 建设单位 5 监理单位 6 建筑概况建筑功能建筑面积建筑高度建筑层数建筑层高 7 结构概况基础结构形式 主体结构形式剪力墙屋盖结构形式 第二章现场临时用水布置原则 1.根据本工程施工现场的特点，施工现场临时给、排、雨水管网考虑沿基坑边布置，干线明敷，支路埋地暗敷设。冬季气温低再按规范要求采取相应的保温措施。 2.现场临时用水的水源均引自1#大门处市政管网的水源，在建筑物的西南角设消防水池和消防加压泵，一旦发生火灾，消防泵立即启动，提供消防所需压力。 3.现场污水系统临时排水，经过现场的沉淀池后，采用DN150的UPVC排水塑料管管道排入市政污水管网。 4.现场雨水管网设雨水集水井，外加雨水篦子，沿现场护坡三面设置，道路均采用明排水沟排入市政雨水管网。 第三章施工准备 第一节材料准备 1.材料应具有出厂合格证，达到国家有关质量标准。 2.材料采用PVC管材，应使用新管材。 3.阀门必须逐个进行严密性试验，保证阀门能够灵活开启和关闭。 4.消火栓应采用消防局认可的产品。
临时用水专项施工方案 编制： 初审： 批准： XX小学项目部 二○一八年四月十六日
目录 目录 (2) 第一章工程概况 (1) 1.1工程概况 (1) 1.2临时给排水方案概述 (1) 第二节临时用水方案设计 (1) 2.1临时用水水源 (1) 2.2用水量计算 (1) 2.3供水方式： (4) 2.4临时用水系统设计及施工 (4) 第三节安全文明施工 (8)
第一章工程概况 1.1工程概况 XX小学项目位于XX地区，南侧为规划中的侨香四道北侧，西侧为XX二路，用地面积10062m2，建设规模为36个班，主要由教学、教学辅助用房、教学办公用房、生活服务用房、架空层、地下室及运动场地等多部分功能组成，本项目场地分布二层地下室。场地内部现状为空地，南侧紧邻地铁2号线和2号线、7号线地铁联络通道，距离开挖边线最近距离3.25m。 1.2临时给排水方案概述 本工程前期搭临及施工期间的临时用水主要包括办公区、生活区用水，施工现场机械、消防用水、其他用水等几大部分组成。施工时根据现场平面布置图进行临时用水的布设。办公区及工人的卫生间排水直接排入化粪池，经化粪池沉淀后排入市政管道。办公区食堂与工人食堂设置简易隔油池，食堂生产的废水经过隔油池沉淀和过滤后再排入市政管道。现场雨水排放采用自然散排方式排入已有的雨水口内。进出大门口的清洗车辆生产的废水先排入沉淀池，经沉淀池沉淀后再排入市政管道。 第二节临时用水方案设计 2.1 临时用水水源 施工期间现场临时用水接自工地东边的市政给水管。 2.2 用水量计算 一、现场施工用水： 1、计算公式： q1=K1ΣQ1.N1/(T1 .t) ×K2/（8×3600） q1——施工用水量（L/S） K1——未预计的施工用水系数（1.05 —1.15） Q1——年（季）度工程量（以实物计量单位表示） N1——施工用水定额
6、总用水量计算书 6.1.施工用水按高峰期最大日施工用水量计算：Q1=k1∑q1N1k2/8*3600 其中：k1为未预计的施工用水量系数，取 1.15 K2为用水不均衡系数，取 1.5 q1为单为数量设备、人员等的生产量砂浆搅拌机每八小时生产量按30立方计/台班 瓦工班八小时砌筑量按20立方计/台班混凝土养护八小时内用水（自然养护，按100立方计/台班）N1为单为数量设备、人员等单位时间内生产一定产品的用水量每立方砂浆用水量取400L/立方
每立方砖砌体用水量取100L/立方每立方混凝土养护用水量取200L/立方Q1=1.15*(22*30*400+11*20*100+100*200/8*3600 =18.3L/S (本工程按两台砂浆搅拌机、一组瓦工班计算6.2.机械用水量Q2=k1∑q2N2k3/8*3600 其中K1、K3同上Q2以一台对焊机8小时、一个木工房一个台班计算N2 每台对焊机用水量取300L/台班小时 一个木工房一个台班用水量取20L/台班
Q2=1.15*(300*8*5+20*1.5/8*3600 =0.71L/S (本工程按五台对焊机同时使用、1个木工房同时工作计算6.3.生活用水量Q3= q3N3k4/8*3600 其中K4同上，取 1.5 N3为每人一天用水量，取20L/人天Q3为高峰期施工现场最多人数Q3=1500*20*1.5/8*3600 =1.54L/S
（本工程施工现场高峰期按200人考虑）6.4.消防用水量Q4 根据本工程实际情况按同一时间火灾发生次数为两次计算，用水定额为25L/S 即Q4=25L/S Q1+Q2+Q3=18.3+0.56+1.54=20.43L/S 故本工程施工用水量应取Q4=25L/S 所以, 所需管径D= √4*Q4./ 3.14*V*1000= √4*25./ 3.14*2*1000=0.126 取 D=100mm 施工临水总量计算1 计算公式：
横沥镇安置区二期工程 施工临时用水施工方案 编制： 审核： 审批： 广州市房屋开发建设有限公司 目录 1、工程概要 ........................................................ 错误!未定义书签。 2、项目组织机构 .................................................... 错误!未定义书签。
3、施工临时用水计算书 (2) 、计算依据 (2) 、工程用水量计算 (4) 、机械用水量计算 (4) 、工地生活用水量计算 (5) 、生活区用水量计算 (5) 、消防用水量计算 (6) 、施工工地总用水量计算 (6) 、供水管径计算 (6) 、供水管选用材料及供水方式 (7) 4、临时排水措施 (7) 横沥镇安置区二期工程 施工临时用水施工方案 根据本工程需要结合周边环境及现场实际情况、特编制本施工临时用水施工方案，拟解决本工程现场生产及办公、生活临时用水之需要。根据现场勘查拟从场地东北角与一期交汇处接一条200管，可以满足本工程生产及生活用水的需求。 1、工程概要 工程名称：横沥镇安置区二期工程 建设单位：广州南沙开发区土地开发中心 施工单位：广州市房屋开发建设有限公司
监理单位：广州宏达工程顾问有限公司 设计单位: 建筑设计：湖南城市学院规划建筑设计研究院 勘察设计：广东省地质工程公司 工程地址：广州市南沙区横沥镇省道111下横沥大桥收费站西北侧 拟建项目位于广州市南沙区横沥镇省道111下横沥大桥收费站西北侧，主要包括高层住宅楼、幼儿园及小学。其中高层建筑为26栋26层住宅楼，建筑高度，框架剪力墙结构形式，地下设南北两个地下室，均为1~2层。幼儿园、小学位于场地东面，为1~4层建筑物，东南角为运动场地。场地北面为一期安置房，场地西侧目前分布有低层的民房。目前场地已推平，具备下步施工条件。 横沥镇安置区二期工程，占地面积2，建筑面积389585m2，其中地下建筑面积118693m2（%），地上建筑面积270892m2（占%），容积率住宅总户数2582. 人防位于北区5#、7~12#楼负二层共6个防护单元总建筑面积13055m2 2、项目组织机构建设 、项目成立工程指挥部，指挥部成立商务部、工程技术部、安全部、质检部、后勤部（兼管保安）、物资部、财务部。 指挥部统一南北两个区域协调、管理，南北两个施工区成立相对独立项目部，每个项目部又独立成立工程部、测量组、水电组及四个生产标段。 配置专业施工人员，聘请技术专业的钢筋工长、木工工长、混凝土工长、安全员、质检员、装修工长、水电消防工长。 现场配备必要的垂直运输、钢筋加工等大中型机械设备。另外受场地限制配置必要的地磅、仓库、养生间、厕所等设施。 、办公室与生活区临时建筑 、场地东侧市政大道对面租用约15000m2废弃火龙果园作为现场办公区与生活临建场地。钢筋车间、木工车间、水电加工车间、仓库等生产临建设置于场内。紧邻东面公路而且位置在南北施工区中间位置，适合做办公室和管理人员食宿，可以考虑后建。

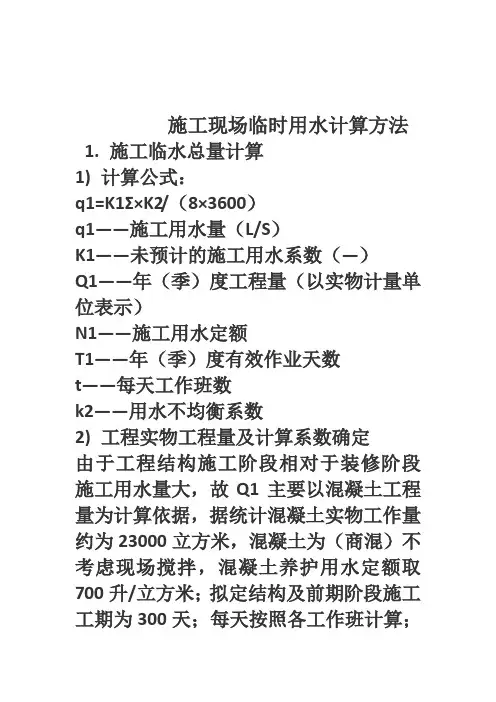

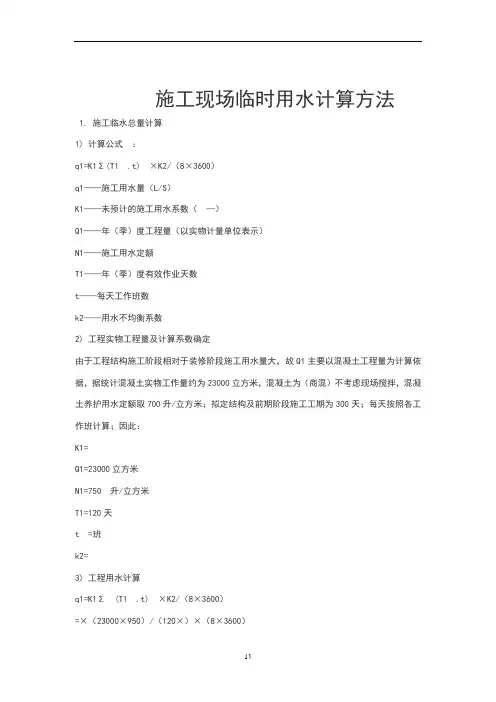

施工现场临时用水计算方法 1. 施工临水总量计算 1) 计算公式： q1=K1Σ(T1.t) ×K2/（8×3600） q1——施工用水量（L/S） K1——未预计的施工用水系数（—） Q1——年（季）度工程量（以实物计量单位表示） N1——施工用水定额 T1——年（季）度有效作业天数 t——每天工作班数 k2——用水不均衡系数 2) 工程实物工程量及计算系数确定 由于工程结构施工阶段相对于装修阶段施工用水量大，故Q1主要以混凝土工程量为计算依据，据统计混凝土实物工作量约为23000立方米，混凝土为（商混）不考虑现场搅拌，混凝土养护用水定额取700升/立方米；拟定结构及前期阶段施工工期为300天；每天按照各工作班计算；因此： K1= Q1=23000立方米 N1=750 升/立方米 T1=120天 t =班 k2= 3) 工程用水计算 q1=K1Σ(T1 .t) ×K2/（8×3600） =×（23000×950）/（120×）×（8×3600）
=S 2. 工人生活区用水 1) 计算公式 q3=（ΣP2N3K4）/（24×3600） q3——生活区生活用水量（L/S） P2——生活区居住人数（拟定500人）； N2——生活区生活用水定额（20升/人.班） t——每天工作班数（班） k3——用水步均衡系数（—） 2) 工人生活用水系数确定 生活区生活用水定额其中包括：卫生设施用水定额为25升/人；食堂用水定额为15升/人；洗浴用水定额为30升/人（人数按照出勤人数的30%计算）；洗衣用水定额为30升/人；因此： 3) 用水量计算 q3 =（ΣP2N3）K/（24×3600） =（500×25+500×15+500×30%×30+500×30）×（24×3600） =S 3. 总用水量计算： 因为该区域工地面积小于5公顷（约1公顷），如果假设该工地同时发生火灾的次数为一次，则消防用水的定额为10—15L/S，取q4= 10L/S （q4——消防用水施工定额）∵q1+ q2+q3=+=S< q4= 10L/S ∴计算公式：Q= q4 Q= q4 =10L/S 6. 给水主干管管径计算 1) 计算公式 D=√4Q/（π） 其中：D——水管管径（m）
施工现场临时用水计算实例 拟建小区15层6幢（68558平方），18层5幢（58614平方），同时施工1.施工用水 按高峰期最大日施工用水量计算： Q1=k1∑q1N1k2/8*3600 其中：k1为未预计的施工用水量系数，取1.15 K2为用水不均衡系数，取 1.5 q1为单为数量设备、人员等的生产量 砂浆搅拌机每八小时生产量按30立方计/台班 瓦工班八小时砌筑量按20立方计/台班 混凝土养护八小时内用水（自然养护，按100立方计/台班） N1为单为数量设备、人员等单位时间内生产一定产品的用水量每立方砂浆用水量取400L/立方 每立方砖砌体用水量取100L/立方 每立方混凝土养护用水量取200L/立方 Q1=1.15*(22*30*400+11*20*100+100*200)/8*3600 =18.3L/S (本工程按每幢楼两台砂浆搅拌机、一组瓦工班计算) 2.机械用水量 Q2=k1∑q2N2k3/8*3600 其中K1、K3同上 Q2以一台对焊机8小时、一个木工房一个台班、一台锅炉8小时计算
N2 每台对焊机用水量取300L/台班小时 一个木工房一个台班用水量取20L/台班 一台锅炉8小时用水量取1000L/抬小时 Q2=1.15*(300*8*5+20*5+1000*8)*1.5/8*3600 =0.56L/S (本工程按五台对焊机同时使用、五个木工房同时工作计算) 3.生活用水量 Q3= q3N3k4/8*3600 其中K4同上，取1.5 N3为每人一天用水量，取20L/人天 Q3为高峰期施工现场最多人数 Q3=1500*20*1.5/8*3600 =1.54L/S （本工程施工现场高峰期按15000人考虑） 4.消防用水量Q4 根据本工程实际情况按同一时间火灾发生次数为两次计算，用水定额为25L/S 即Q4=25L/S Q1+Q2+Q3=18.3+0.56+1.54=20.43L/S 青枫公园南侧C地块三期 12#、15-23#、24#(门卫)及地下室 临时用水专项施工方案 编制人： 校对人： 审核人： 审批人： 审批日期： 歌山建设集团有限公司 1 目录 第一章编制依据.......................................................... １第二章工程概况.......................................................... １2.1基本情况 ........................................................... １2.2临时用水概况 .. (4) 第三章施工部署 (4) 3.1供水管网布置原则 (4) 3.2管网的布置 (4) 3.3泵房的设置 (6) 第四章临时用水施工要求 (6) 第五章用水量计算 (7) 5.1施工用水量的计算 (7) 5.2给水管径的计算 (9) 第六章泵房配置 (10) 6.1水泵选型 (10) 6.2水泵房配置 (10) 第七章排水设计 (11) 7.1生活污废水排放 (10) 7.2厨房生活污水 (12) 7.3施工现场临时厕所设置 (12) 7.4现场水回收利用 (12) 7.5现场排水系统 (13) 第八章管理制度 (14) 8.1消防制度 (14) 8.2临时用水系统的维护与管理 (14) 8.3施工临时用水管理规定 (14) 第九章附图 (15) 临时用水平面布置图 (15) 第一章编制依据 1.《建设工程施工现场消防安全技术规范》（GB50720-2011）； 2.《简明施工计算手册》（第三版）； 3.《混凝土结构工程施工质量验收规范》（GB50204-2015）； 4.《歌山建设集团有限公司企业标准》； 5.本工程施工组织设计。 第二章工程概况 2.1基本情况 (注：主要叙述本项目组成、各参建主体、各建筑物特征信息等，重点叙述临时用水水源及周边市政管网概况，可附配图表示） 本工程位于常州市钟楼区青枫公园南侧C地块三期，北面水杉路，西面弹性路，南面梧桐路，东面小河道旁边待建高层和月季路。 12#15#楼变电站16#17#18#19#20#21#22#地下室总建筑面积73541.39㎡。 建筑抗震设防烈度为7度，结构设计使用年限50年。 具体建筑物特征见下表： 工程名称：青枫公园南侧C地块三期项目 本工程由建设单位常州宝龙置业发展有限公司 设计单位为上海天华建筑设计有限公司 勘察单位为江苏省地质工程勘察院 监理单位为江苏钟山工程建设咨询有限公司 施工单位为歌山建设集团有限公司 临时用水、临时用电计算公式及计算实例(精) Last revision on 21 December 2020 临时用水计算 建筑工地用水包括： 1、施工生产用水ql； 2、施工机械用水q2； 3、施工现场生活用水q3； 4、生活用水q4 5、消防用水q5； 一、现场用水量ql q1=kl∑×QlNl/T1t×K2 其中：ql ——施工用水量（L/s） ; kl——未预计施工用水系数（～）; Ql——最大年（季）工程量（以实物计量单位表示）; Nl——施工用水定额; T1——年（季）有效工作日; t——每日工作班数; K2——施工用水不均衡系数（取）; 二、施工机械用水量q2 q2=kl∑×Q2N2×K3/8×3600 其中：q2——机械用水量（L/s）; kl——未预计施工用水系数（～）; Q2——同一种机械台数; -1- N2——施工机械台班用水定额; K3——施工机械用水不均衡系数;（取） 三、施工现场生活用水量q3 q3=Pl×N3×K4/t×8×3600 其中：q3——施工现场生活用水量（一般取30L/s）; Pl——施工现场高峰昼夜人数; N3 K 4 ——施工现场用水不均衡系数（取 ）; t ——每日工作班数; 四、生活用水量q4 q4=P2×N4×K5/24×3600 其中：q4——生活区生活用水量（一般取120L/s）; P2——生活区居民人数; N4——生活区每人每日用水定额; K5——生活区用水不均衡系数（取）; 五、消防用水量q5（一般取） q5根据建筑工地的大小及居住人数确定。最小10L/s，施工现场在25ha以内时，不大于15L/s。 六、总用水量（Q）的计算 1、当（q1＋q2＋q3＋q4）≤q5时，Q＝q5＋1/2（q1＋q2＋q3＋q4）； 2、当（q1＋q2＋q3＋q4）＞q5时，Q＝q1＋q2＋q3＋q4； 3、当工地面积小于5ha时，而且（q1＋q2＋q3＋q4）＜q5， Q= q5。 -2- 最后计算出总用水量（以上各项相加），还应增加10％的漏水损失。七、供水管径的确定 D=[4Q÷×V× 1000)]1/2 其中：D——管径（m）; Q——用水量（L/s）; 施工现场临时用电计算 P=～（K1∑P1/Cosφ+K2∑P 2+ K3 ∑P3+ K4∑P4）其中：P——供电设备总需要容量（KVA）； P1——电动机额定功率（KW）； P2——电焊机额定功率（KW）； P3——室内照明容量（KW）； P4——室外照明容量（KW）； Cosφ——电动机平均功率因数（最高为～，一般为～）；、K、K、K——需要系数，如下表： 按电流来进行选择（三相四线制线路） I线=KX*P / [3*(U线*cos)] 其中： I线——电流值 KX——同时系数（取～） P——总功率 U线——电压（380V或220V） cos——功率因素，临时网线取 查表可得，当I线＝总线路采用以下截面为70mm2的裸铜线。实例 1/2 -3- 施工用水量计算 a、现场施工用水量计算（Q1） b2 c、施工现场生活用水量计算（Q3） Q3=(P1*N3*K4)/(t*8*3600) =(360*30* / (1*8*3600) = d、生活区生活用水量计算（Q4） Q4=（P2·N4·K5）/（24·3600） = （360×120×）/(24×3600) = L/S临时用水施工方案(范本)
