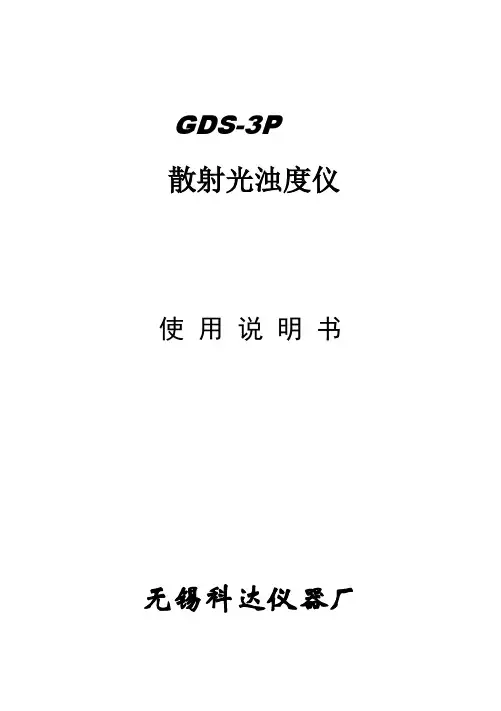

GDS-3P
散射光浊度仪使用说明书无锡科达仪器厂
一．概述
目前，国际上普遍使用光学方法与标准浊度进行比较来测量液体浑浊度。本仪器应用900散射光测量原理，与福尔马肼（F ormazin）标准浊度液进行比较，精确测量被测样品的浊度值。
本仪器以其独特的软件功能，确保仪器测量精度和可靠的稳定性。广泛应用于工矿、医疗、环保、食品、酿造、纺织、化工等部门用于液体浊度的测定。
二. 仪器功能
本仪器采用微电脑控制显示，实现自动补偿、零点校正、分段增益、自动校准、多次测量平均技术，以提高浊度测量精度和稳定性。能自动选择量程，自动调整测试点，省却了烦琐的人工调节，使仪器操作简单、使用方便、可靠性好，其分辨率为0.01NTU，能精确测量和打印被测样品的浊度值。
三.主要技术指标
◆测量单位：采用国际通用的NTU单位
◆量程：0.00~400.00NTU 量程自动转换
◆分辩率：0.01NTU
◆精度：±2%F.S（100、200、400NTU）
◆重复性：±1%F.S（100、200、400NTU）
◆稳定性：预热20分钟后，零点漂移小于±0.05NTU/30分钟
◆调零：按键校正零位
◆校准：20NTU、100NTU、200NTU、400NTU四种标准浊度液按键校准，自动转换
◆光源：钨灯、符合EPA180.1方法
◆输出形式：5位LED显示，打印（日期、时间和浊度值）、RS-232同时发送信号
◆电源：220V±10% 50HZ 功耗≤40W
◆外形尺寸：32.5×25×12 Cm3
◆重量：5 Kg
1
四．工作原理
仪器采用比例浊度法测量，取散射光与透射光之比测量液体浊度。采用钨灯作光源，光通过透镜和滤色片，一路通过被测浊度液体透射到光电池1接收，另一路通过液体900散射到光电池2接收，二路信号经运放信号处理后A/D转换，由单片机78E52进行数据处理，通过键盘进行测量控制显示，並打印输出液体浊度值。
原理方框图如下：
五．仪器外形结构图
1.微型打印机
2.显示窗口
3.键盘
4.试样管
2
六．仪器工作环境要求及注意事项：
▲温度：5~35℃
▲湿度：≤85%
▲电源电压：220V±10% 50HZ.
▲仪器应放置于防潮、防腐蚀，光线不宜太强的平稳工作台上。
注意事项：
１．仪器使用电源必须有良好地线，以免引起测量数据不稳定等不良后果。
２．试管表面不应有水痕、水气、气泡等杂质，表面保持干燥清洁，否则影响测量精度和稳定性。
３．被测浊度液注入试管，由于液体内微小颗粒运动，影响散射光的测量，将样品注入试管后30秒钟插入样品室，待显示稳定后读出数据并打印。
控制面板键盘：
CLR（clear）－校零键CLB（calibrate）－校准键
SET－设置键TIME－时间键PRINT－打印键七．操作步骤：
7.1仪器预热20分钟：
采用带刻度吸管吸入25ｍl零浊度液放入试样管，将试样管插入样品室，并对准样品室刻度，打开开关，预热20分钟。
7.2仪器零浊度校准：
预热20分钟后仪器为有数据显示，按下CLR键，仪器应显示000.00NTU。
本仪器调零范围为1.00NTU。为超出范围其原因是零浊度液不标准，或试样管不洁。
7.3标准浊度液校准：
本仪器出厂前已对20NTU、100NTU、200NTU、400NTU标准浊度液分别进行初步校准，以调整多分段增益，并存储于E2PROM 中，出厂后根据被测浊度液大小，适当选择标准浊度液，进行精确
3
校准：
◆被测样品＜20NTU 选择20NTU 标准浊度液
◆20NTU＜被测样品＜100NTU选择100NUT标准浊度液
◆100NTU＜被测样品＜200NTU选择200NTU标准浊度液
◆200NTU＜被测样品＜400NTU选择400NTU标准浊度液
ａ.初测样品浊度液
用吸管吸入25ml被测浊度液放入试样管，30秒钟后放入样品室并对准刻度，读出数据，以确定被测浊度液使用标准液的范围。如被测值为56.30NTU，则应选择100NTU标准浊度液进行校准。ｂ.标准浊度液校准：
将已确定的标准浊度液（如100NTU）取25ml注入试样管，30秒钟后放入样品室，对准刻度值，读数稳定后按下CLB键，仪器应显示标准浊度值（100NTU），使调零和校准更加精确，可重复上述步骤1~2次。
ｃ.精确测量被测浊度液：
将25ml被测浊度液注入试样管，30秒后，放入样品室并对准刻度，待显示数据稳定后读出浊度值，按下PRINT键，打印机打印记录之。
7.4打印日期和时间设置
在使用打印机前，首先要设定打印日期和时间：
（1）显示日期和时间：
按SET键显示日期ｄXX，XX
继续按SET键显示时间ｈXX，XX
（2）修改日期和时间：
继续按SET键显示ｄXX，XX一位数码闪烁
按TIME键设置月数
按SET键闪烁位向右移，按TIME键设置日数
按SET键显示ｈXX，XX按上述操作设置时间。
设置日期和时间完成后，按SET键，退回浊度值显示。
4
八．仪器故障及排除
本仪器如出现异常，通常情况下由于操作不当，不注意保养和维护等原因所造成。对此，一般可按下表进行检查，若检查后仍原因不明，可来电联系维修事宜。
九．仪器配套件：
（1）主机一台
（2）试样管一只
（3）电源线一根
（4）保险丝1只（3A/220V）
（5）标准浊度液一瓶
（6）合格证
（7）使用说明书一份
（8）打印纸一卷
5
十．附录
1．无浊度水的制备
◆将蒸馏水通过孔径为0.2um的滤膜，弃去前250ml的滤液，然后收集过滤水，作为无浊水，用来调零以及配制标准溶液。
◆在要求不是非常严格的情况下，可以采用二次蒸馏水或纯度大于5MΩ的去离子水作无浊水使用。
2．标准浊度液的制备
◆溶液I-溶解1克硫酸肼（NH2）?H2SO4于蒸馏水中并在容量瓶中稀释至100毫升。
◆溶液II-溶解10克六次甲基四胺（CH2）2N4于蒸馏水中，在容量瓶中稀释至100毫升。
◆在一只100毫升容量瓶中将5毫升溶液I和5毫升II混合，在25±30C温度下放置24小时，稀释至刻度并混和之，此悬浊液浊度为400NTU。所需标准浊度按此标准浊度（400NTU）稀释之。
◆福尔马肼标准制备参见《水质标准检验法》中GB5750-85。
浊度液稀释对照表
6
