精品文档
课程设计报告
光纤传感器原理、结构线路及其应用
学院: 信息工程与自动化
班级:
姓名:
学号:
指导老师: 陈焰
2014年12月25日
目录
摘要 (1)
1. 光纤传感器概述 (1)
1.1光纤传感器研究背景 (1)
1.2研究的目的及意义 (2)
2. 原理 (3)
2.1光导纤维导光的基本原理 (3)
2.1.1 斯乃尔定理（Snell's Law） (3)
2.1.2 光纤结构 (4)
2.1.3 光纤导光原理及数值孔径NA (5)
2.2光纤传感器结构原理 (6)
2.3光纤传感器的分类 (7)
2.3.1 根据光纤在传感器中的作用 (8)
2.3.2 根据光受被测对象的调制形式 (9)
3. 光纤传感器的应用 (10)
3.1温度的检测 (10)
3.1.1 遮光式光纤温度计 (10)
3.1.2 透射型半导体光纤温度传感器 (11)
3.2压力的检测 (12)
3.2.1 采用弹性元件的光纤压力传感器 (12)
3.2.2 光弹性式光纤压力传感器 (14)
3.3液位的检测 (16)
3.3.1 球面光纤液位传感器 (16)
3.3.2 斜端面光纤液位传感器 (17)
3.3.3 单光纤液位传感器 (18)
3.4流量、流速的检测 (19)
3.4.1 光纤涡街流量计 (19)
3.4.2 光纤多普勒流速计 (20)
总结 (21)
参考文献： (22)
摘要
光纤传感器(FOS Fiber Optical Sensor)是20世纪70年代中期发展起来的一种基于光导纤维的新型传感器。它是光纤和光通信技术迅速发展的产物，它与以电为基础的传感器有本质区别。光纤传感器用光作为敏感信息的载体，用光纤作为传递敏感信息的媒质。因此，它同时具有光纤及光学测量的特点。近年来，传感器朝着灵敏、精确、适应性强、小巧和智能化的方向发展。在这一过程中，光纤传感器这个传感器家族的新成员倍受青睐。光纤具有很多优异的性能，例如：抗电磁干扰和原子辐射的性能，径细、质软、重量轻的机械性能;绝缘、无感应的电气性能;耐水、耐高温、耐腐蚀的化学性能等，它能够在人达不到的地方(如高温区或者对人有害的地区，如核辐射区)，起到人的耳目作用，而且还能超越人的生理界限，接收人的感官所感受不到的外界信息。
关键词:光纤传感器测量结构原理应用
1. 光纤传感器概述
1.1 光纤传感器研究背景
近年来，传感器在朝着灵敏、精确、适应性强、小巧和智能化的方向发展。在这一过程中，光纤传感器这个传感器家族的新成员倍受青睐。光纤具有很多优异的性能，例如：抗电磁干扰和原子辐射的性能，径细、质软、重量轻的机械性能；绝缘、无感应的电气性能；耐水、耐高温、耐腐蚀的化学性能等，它能够在人达不到的地方（如高温区），或者对人有害的地区（如核辐射区），起到人的耳目的作用，而且还能超越人的生理界限，接收人的感官所感受不到的外界信息。
光纤光栅是利用光纤材料的光敏性，外界入射光子和纤芯内锗离子相互作用引起的折射率永久性变化，在纤芯内形成空间相位光栅，其作用的实质是在纤芯内形成，利用空间相位光栅的布拉格散射的波长特性，一个窄带的，投射或反射，滤光器或反射镜。
1978年加拿大通信研究中心的K O Hill及其合作者首次从接错光纤中观察到了光子诱导光栅。Hill的早期光纤是采用488nm可见光波长的氛离子激光器，通过增加或延长注入光纤芯中的光辐照时间而在纤芯中形成了光栅。后来Meltz 等人利用高强度紫外光源所形成的干涉条纹对光纤进行侧面横向曝光在该光纤芯中产生折射率调制或相位光栅。1989年第一支布拉格诺振波长位于通信波段的光纤光栅研制成功。
光纤传感就是将被测量的变化转化为光纤中传输光参数(如光强、波长、相位以及偏振态)的变化，通过测量光纤的输出光来确定被测量的大小。光纤传感技术在国际上是七十年代后期迅速发展起来的新技术。而光纤传感器就是随光纤通
讯及光纤传感等相关技术而飞速发展起来的一类新型传感器。
光纤传感器与传统的传感器相比主要差别在于传统的传感器是以应变—电量为基础，以电信号为转换及传输的载体，用导线传输电信号，因而使用时受到环境的限制，如环境湿度太大可能引起短路，特别是在高温和易燃、易爆环境中容易引起事故等。而光纤传感器是以光信号为变换和传输的载体，利用光纤传输信号，它具有许多独特的优点:
(1)不受电磁干扰光信息在光纤中传输时，它不会与电磁场产生作用。因而，信息在传输过程中抗电磁干扰能力强，使其特别适合于电力系统。
(2)绝缘性能高。现在普遍使用的光纤是由石英玻璃制成的，是一种不导电的非金属材料，其外层的涂覆材料硅胶也不导电，很方便测量带高压电设备的各种参数。
(3)防爆性能好、耐腐蚀。由于光纤内部传输的是能量很小的光信息不会产生火花、高温、漏电等不安全因素。因此，光纤传感器的安全性能好，适用于有强腐蚀性对象的参数测量。
(4)导光性能好。对传输距离较短的光纤传感器来说，其传输损耗可忽略不计，目前利用这一特性制成了锅炉火焰监测器监视火焰的状态。
(5)可绕，光纤细而柔软，可制成非常小巧的光纤传感器，用于测量特殊对象及场合的参数。
(6)光纤传感器的载体是光，其频率数量级为从而使传感器频带范围很宽，动态范围很大。
(7)便于复用，便于成网，有利于与现有光通信技术组成遥测网和光纤传感网络。
(8)光纤材料简单，便于获得，所以成本低。
1.2 研究的目的及意义
光纤光栅具有体积小、波长选择性好、不受非线性效应影响、极化不敏感、易于与光纤系统连接、便于使用和维护、带宽范围大、附加损耗小、器件微型化、耦合性好、可与其他光纤器件融成一体等特性。而且光纤光栅制作工艺比较成熟，易于形成规模生产，成本低，因此它具有良好的实用性，其优越性是其他许多器件无法替代的。这使得光纤光栅以及基于光纤光栅的器件成为全光网中理想的关键器件。1978年K.O.Hill等人首先在掺锗光纤中采用驻波写入法制成第一只光纤光栅经过二十多年来的发展，在光纤通信、光纤传感等领域均有广阔的应用前景。随着光纤光栅制造技术的不断完善，光纤光敏性逐渐提高各种特种光栅相继问世，光纤光栅某些应用已达到商用化程度。
光纤传感器的优越性使其在军事、国防、航天航空、工矿企业、能源环保、工业控制、医药卫生、计量测试、建筑、家用电器等领域有着广阔的市场。目前，世界上已有光纤传感器上百种，诸如温度、压力、流量、位移、振动、转动、弯曲、液位、速度、加速度、声场、电流、电压、磁场及辐射等物理量都实现了不同性能的传感。而今，光纤传感器正处于发展阶段，人们正在探索新的方法和新的结构。同时，也存在着许多问题要解决。例如，常规光纤具有偏振态漂移、模间干扰等特点，使光纤传感器的应用受到了限制，为此急需寻找新的光纤为光纤传感器注入活力，光子晶体光纤就是人们寄予希望的新型光纤之一。
光纤传感器凭借着其大量的优点已经成为传感器家族的后起之秀，并且在各
种不同的测量中发挥着自己独到的作用，是在生产实践中值得注意的一种传感器，为传感器家族中不可缺少的一员。
2. 原理
2.1 光导纤维导光的基本原理
光是一种电磁波,一般采用波动理论来分析导光的基本原理。然而根据光学理论指出：在尺寸远大于波长而折射率变化缓慢的空间,可以用“光线”即几何光学的方法来分析光波的传播现象,这对于光纤中的多模光纤是完全适用的。为此, 采用几何光学的方法来分析。
2.1.1 斯乃尔定理（Snell's Law ）
当光由光密物质(折射率大)入射至光疏物质时发生折射，如图1，其折射角大于入射角，即n 1＞n 2时，θr ＞θi 。
n 1、n 2、θr 、θi 之间的数学关系为
n 1sin θi =n 2sin θr
可见，入射角θi 增大时，折射角θr 也
随之增大，且始终θr ＞θi 。
当θr =90o时，θi 仍＜90o，此时，出射光线沿界面传播如图2，称为临界
状态。这时有 sin θr ＝sin90o＝1
sin θi0=n 2/n 1
θi0=arcsin(n 2/n 1)
式中：θi0——临界角 当θi ＞θi0并继续增大时，θr ＞90o，这时便发生全反射现象，如图3 ，其出射光不再折射而全部反射回来。
n 1
n 2 θr θi
图1—光的折射示意图 图2—临界状态示意图
图3—光全反射示意图
2.1.2 光纤结构
分析光纤导光原理，除了应用斯乃尔定理外还须结合光纤结构来说明。
光纤呈圆柱形，它由玻璃纤维芯(纤芯)和玻璃包皮(包层)两个同心圆柱的双层结构组成。如图4。
图4—光纤结构
纤芯位于光纤的中心部位，光主要在这里传输。纤心折射率n1比包层折射率n2稍大些．两层之间形成良好的光学界面，光线在这个界面上反射传播。
2.1.3 光纤导光原理及数值孔径NA
入射光线AB 与纤维轴线OO 相交角为θi ，入射后折射(折射角为θj )至纤
芯与包层界面C 点，与C 点界面法线DE 成θk 角，并由界面折射至包层，CK
与DE 夹角为θr ，如图5。则
图5—光纤导光示意图
n 0sin θi =n 1sin θj n 1sin θk =n 2sin θr
sin θi =(n 1/n 0)sin θj
sin θk =(n 2/n 1)sin θr
因θj =90o－θk 所以
n 0为入射光线AB 所在空间的折射率，一般为空气，故n ０≈1，n l 为纤芯折射
率，n 2为包层折射率。当n ０=1时
K K k i n n n n n n θθθθ201
0101sin 1cos )90sin(sin -==-?=
r r i n n n n n n n θθθ22221021201sin 1sin 1sin -=???? ??-= r i n n θθ22221sin sin -=
当θr =90o的临界状态时，θi =θi0
22210sin n n i -=θ
上式sin θi0为“数值孔径” NA(Numerical Aperture)。由于n 1与n 2相差
较小，即n 1+n 2≈2n 1,故又可因式分解为
?≈2sin 10n i θ
其中，Δ=(n1-n2)/n1称为相对折射率差
当θr=90o时
sinθi0=NA θi0=arcsin NA
当θr>90o时，光线发生全反射，则
θi<θi0=arcsin NA
当θr<90o时，sinθi>NA，θi>arcsin NA，光线消失。
这说明arcsinNA是一临界角,凡入射角θi＞arcsinNA的那些光线进
入光纤都不能传播而在包层消失；相反,只有入射角θi＜arcsinNA的光线才可进入光纤被全反射传播
2.2 光纤传感器结构原理
以电为基础的传统传感器是一种把测量的状态转变为可测的电信号的装置。它的电源、敏感元件、信号接收和处理系统以及信息传输均用金属导线连接，见图6。光纤传感器则是一种把被测量的状态转变为可测的光信号的装置。由光发送器、敏感元件(光纤或非光纤的)、光接收器、信号处理系统以及光纤构成，见图7。
图6—传统传感器
图7—光纤传感器
由光发送器发出的光经源光纤引导至敏感元件。这时，光的某一性质受到被测量的调制，已调光经接收光纤耦合到光接收器，使光信号变为电信号，最后经信号处理得到所期待的被测量。
可见,光纤传感器与以电为基础的传统传感器相比较，在测量原理上有本质的差别。传统传感器是以机—电测量为基础，而光纤传感器则以光学测量为基础。
光是一种电磁波，其波长从极远红外的lmm 到极远紫外线的10nm 。它的物理作用和生物化学作用主要因其中的电场而引起。因此，讨论光的敏感测量必须考虑光的电矢量E 的振动，即
()?ω+=t A E sin
A ——电场E 的振幅矢量；ω——光波的振动频率；
φ——光相位；t ——光的传播时间。
可见，只要使光的强度、偏振态(矢量A 的方向)、频率和相位等参量之一随被测量状态的变化而变化，或受被测量调制，那么，通过对光的强度调制、偏振调制、频率调制或相位调制等进行解调，获得所需要的被测量的信息。
2.3 光纤传感器的分类
2.3.1 根据光纤在传感器中的作用
光纤传感器分为功能型、非功能型和拾光型三大类。
1）功能型（全光纤型）光纤传感器
利用对外界信息具有敏感能力和检测能力的光纤(或特殊光纤)作传感元件，将“传”和“感”合为一体的传感器，如图8。光纤不仅起传光作用，而且还利用光纤在外界因素(弯曲、相变)的作用下，其光学特性(光强、相位、偏振态等)的变化来实现“传”和“感”的功能。因此，传感器中光纤是连续的。由于光纤连续，增加其长度，可提高灵敏度。
图8—功能型（全光纤型）光纤传感器
2）非功能型（或称传光型）光纤传感器
光纤仅起导光作用，只“传”不“感”，对外界信息的“感觉”功能依靠其他物理性质的功能元件完成，如图9。光纤不连续。此类光纤传感器无需特殊光纤及其他特殊技术，比较容易实现，成本低。但灵敏度也较低，用于对灵敏度要求不太高的场合。
图9—非功能型（或称传光型）光纤传感器
3）拾光型光纤传感器
用光纤作为探头，接收由被测对象辐射的光或被其反射、散射的光，如图10。其典型例子如光纤激光多普勒速度计、辐射式光纤温度传感器等。
图10—拾光型光纤传感器
2.3.2 根据光受被测对象的调制形式
形式：强度调制型、偏振调制、频率调制、相位调制。
1）强度调制型光纤传感器
是一种利用被测对象的变化引起敏感元件的折射率、吸收或反射等参数的变化，而导致光强度变化来实现敏感测量的传感器。有利用光纤的微弯损耗；各物质的吸收特性；振动膜或液晶的反射光强度的变化；物质因各种粒子射线或化学、机械的激励而发光的现象；以及物质的荧光辐射或光路的遮断等来构成压力、振动、温度、位移、气体等各种强度调制型光纤传感器。
优点：结构简单、容易实现，成本低。
缺点：受光源强度波动和连接器损耗变化等影响较大
2）偏振调制光纤传感器
是一种利用光偏振态变化来传递被测对象信息的传感器。有利用光在磁场中媒质内传播的法拉第效应做成的电流、磁场传感器；利用光在电场中的压电晶体内传播的泡尔效应做成的电场、电压传感器；利用物质的光弹效应构成的压力、振动或声传感器；以及利用光纤的双折射性构成温度、压力、振动等传感器。这类传感器可以避免光源强度变化的影啊，因此灵敏度高。
3）频率调制光纤传感器
是一种利用单色光射到被测物体上反射回来的光的频率发生变化来进行监测的传感器。有利用运动物体反射光和散射光的多普勒效应的光纤速度、流速、振动、压力、加速度传感器；利用物质受强光照射时的喇曼散射构成的测量气体浓度或监测大气污染的气体传感器；以及利用光致发光的温度传感器等。
4）相位调制传感器
其基本原理是利用被测对象对敏感元件的作用，使敏感元件的折射率或传播常数发生变化，而导致光的相位变化，使两束单色光所产生的干涉条纹发生变化，通过检测干涉条纹的变化量来确定光的相位变化量，从而得到被测对象的信息。通常有利用光弹效应的声、压力或振动传感器；利用磁致伸缩效应的电流、磁场传感器；利用电致伸缩的电场、电压传感器以及利用光纤赛格纳克（Sagnac）效应的旋转角速度传感器（光纤陀螺）等。这类传感器的灵敏度很高。但由于须用特殊光纤及高精度检测系统，因此成本高。
3. 光纤传感器的应用
3.1 温度的检测
光纤温度传感器有功能型和传光型两种。
3.1.1 遮光式光纤温度计
图11为一种简单的利用水银柱升降温度的光纤温度开关。可用于对设定温度的控制，温度设定值灵活可变
图11
图12为利用双金属热变形的遮光式光纤温度计。当温度升高时，双金属片的变形量增大，带动遮光板在垂直方向产生位移从而使输出光强发生变化。这种形式的光纤温度计能测量10℃～50℃的温度。检测精度约为0.5℃。它的缺点是输出光强受壳体振动的影响，且响应时间较长，一般需几分钟。
检测技术课程设计 一、课程设计的目的 综合应用已修课程所学知识，完成被测信号的提取、转换、处理的一次综合性设计实践。它的作用如下： 获得工程师基本训练，培养学生综合运用所学理论和技术知识，解决工程实际问题的能力。 （1）提高学生查阅科技文献资料能力。 （2）开发学生的主观能动性与创造性。 （3）加深学生对课程内容的理解，拓展所学知识面。 （4）使学生初步建立正确的设计思想。掌握系统的设计方法和设计步骤。 二、课程设计时间 检测技术课程设计为1周。 三、课程设计的任务 以任务书的形式给出。 任务书的主要内容有： （1）给予的对象； （2）设计题目； （3）设计要求； （4）撰写的设计报告要求； （5）时间安排。 设计报告内容包括：目录，设计题目，前言，设计方案与设计工艺流程，各部分设计原理，设计计算及说明，器件、仪器设备的选择，设计图纸，参考文献，附录。设计图用专用计算机软件绘制，打印。 四、课程设计报告的一般格式 课程设计报告包括封面、目录、绪论、主体部分、结尾部分。 1、绪论 主要说明设计的目的、设计的任务和要求等。 2、主体部分 （1）总体设计方案的设计
（2）软硬件电路的设计 （3）设计结果（实验数据等） （4）参考文献 2、结束语 阐述本次设计的收获与体会，课题进一步完善的建议与意见。致谢等。如有附录可放在结尾处。
设计题目一电机自动监控系统设计 一、电机控制系统描述 电机作为一种拖动动力设备，在机床加工、运输、电力等领域有着广泛的应用。为了保证电机系统的正常运行，需要通过检测控制装置对它进行监控。重点监控的参数是电机 A、B、C三相线圈的温度、电机轴的径向振动振幅、电机轴的转速。 二、控制要求 上图为电机供电主电路。三相电经过空气开关KQ、交流接触器Z、热继电器PT，加到电机上，当接触器常开触点接通时，电机得电，运转。可以通过控制接触器线圈的方式控制接触器主常开触点的通断。正常接触器线圈得电，接触器主常开触点接通，异常接触器线圈断电，接触器主常开触点断开。 常规电机控制电路如图。 START STOP
光电检测原理与技术课程设计 光电准直系统
一、引言 准直系统是利用光学自准原理，利用小角度测量或可转化位小角度测量的一种常用技术测试仪器。所谓光电准直系统就是光学准直系统与光电技术结合的产物。它具有测量精度高的优点，在精密，超精密定位方面有重要的作用。 小角度测量有多种方法，本实验主要采用平面反射镜的光学杠杆原理，在探测光斑移动时使用CCD来经行图像的采集。 关键字：光学杠杆光学准直系统望远镜系统照明系统 CCD 二、基本原理： （一）光学准直系统的基本原理 这部分系统，通常是由光源，位于物镜焦平面上的分划板和物镜三部分组成，望远镜实际上是准直装置的你应用，它是将入射的平行光在其焦平面上，然后再用目镜直接观察光斑的变化。 图2.1 准直系统原理 图2.2 望远镜系统工作原理 一个准直管和一个望远镜组合，两个装置的光轴在一条直线上，我们将看到从发光点F发出的光线通过准直管的物镜变为平行于主光轴的光束，进入望远镜的物镜之后在汇聚到F点；同样发自焦平面上另一点F1的光线射出准直管后变成方向平行与光轴的光束，它在进入望远镜后汇聚于其焦平面的F1点。因此，线位移之比等于两系统焦距之比。由于平行光束成像的位置位移的由他的方向所确定，而不受平行光束在进入透镜前所走过的距离的影响，所以与发光点F及F1相关的像F及F的位置不依赖于准直管和望远镜之间的距离。 在准直管的前面放置一个全反射镜，准直管发出的平行光束再由它本身来接受，就相当与集准直管与望远镜一体，这就是准直的原理。 将一个刻度线的图像以平行光束（准直光）的形式投射到反射镜上，该反射镜将其光束反射回准直系统。如果反射镜与光轴垂直则光束将返回其自身。如果反射镜倾斜一个角度α，则其反射光将于2α反射回来。根据反射光的倾斜程度，自准图像将会以更大的角度发生位移。通过测量自准直图像在X轴Y轴上的唯一可以测量得反射镜的角度变化。自准直已为平行光。其测量结果不受距离的影响。 图2.3 准直管简易图 2.1.2 高斯系统 为了使目镜不受光源遮挡，高斯系统的自准直仪光路在其光轴上加有析光镜。测微平行光管具有类似的光学系统，只是用立方棱镜代替了析光镜，立方棱镜由两个直角镜胶合而成，其中一棱镜的胶合面镀有析光膜。这种光学系统有一个盲区，当这自准直像与原中心十字丝靠得很近或有重叠部分时便无法使双刻线瞄准，因而也就测不出相应的反射镜偏转角。 图2.4 高斯自准（1） ｌ、光源２、聚光镜３、分光镜４、分划板５、准直镜 ６、反射镜７、目镜组８、目镜焦平面 下图是高斯系统的另一种光路安排，其特点是把析光镜（立方棱镜）放在物镜组的焦平面之前，这样由于其分光作用物镜就有两个共轭的焦平面。一个焦平面放置十字线分划板ｌ并被光源照明，另一焦平面放置双刻线分划板５。这种安排能使自准直象与原分划板分开（在视场中不再直接看到原分划板１），从而避

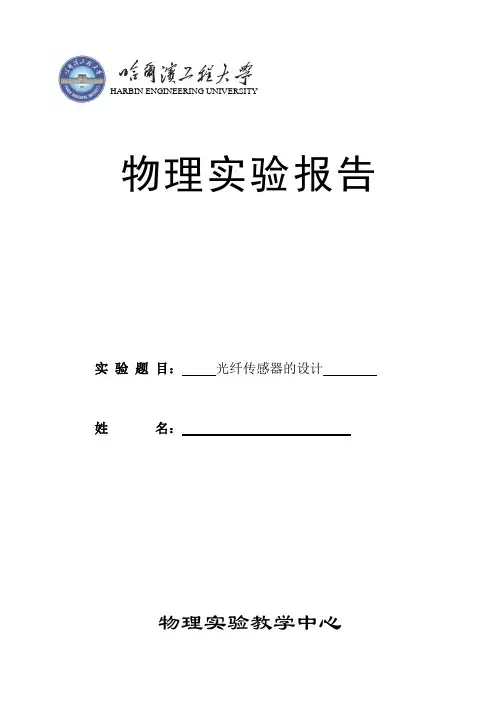

HARBIN ENGINEERING UNIVERSITY 物理实验报告 实验题目：光纤传感器的设计 姓名： 物理实验教学中心
