《电工基础》导学案
第一章 认识电路
考纲要求
1、了解电路的组成及其作用、电路的三种基本状态和电气设备额定值的意义。
2、 理解电流的产生的条件和电流的概念，掌握电流的计算公式。
3、理解电阻的概念和电阻与温度的关系，熟练掌握电阻定律。
4、掌握欧姆定律。
5、 理解电功和电功率的概念，掌握焦耳定律和电功、电功率的计算方法。
6、能识别常用电阻器，了解它们的主要参数。
7、了解常用导体材料、绝缘材料及其规格和用途。
预习提要与练习
1.1电路
一、电路的组成
简单电路由电源 、用电器 、导线、 开关等组成。 电路的作用是实现电能的传输和转换。
例：1、电路是由 、 、 和 等组成的闭合回路。电路的作用是实现电能的 和 。
2、 在电路中，电源是_________电能的设备，将_________能转化为________能。 干电池工作时，将________能转化为_________能。 发电机工作时，将________能转化为_________能。
3、 在电路中，用电器是________电能的设备，将________能转化为_________能。 小灯泡工作时，将________能转化为________能和________能。 电风扇工作时，将________能主要转化为_________能。
4、 在电路中，开关控制电流的__________，导线负责___________电流。 二、电路的状态
电路通常有 、 和 三种状态。
1、_____________的电路叫通路，也叫闭合电路。此时开关的状态叫开关_________。
2、由于某处_______而使电路中没有________的电路叫断路，也叫开路。此时开关的状态叫开 关
_________。
3、直接用导线将_____________________相连的电路叫电源短路，也叫短路。短路很危险，可能烧毁
________和__________，不会烧毁_________。 4、如右图所示电路状态叫______________。 闭合开关L1_________L2__________。 三、电路图
1、 用_______________表示电路连接情况的图，叫_______________。 用_______符号表示， 用_______
表示， 用________表示；固定电阻用 表示，电动机用
表示，接地用 表示，交
叉不相接用
表示，交叉相接用
表示。
2、
四、课堂巩固练习及拓展
1、根据简单电路图连接简单实物图
2、判断下列说法是否正确：
电源工作时，提供电能，将电能转化为其它能。
②用电器工作时，消耗电能，将电能转化为光能和内能。 ③太阳能电池板工作时，将其他能转化为电能。 ④开关闭合的电路一定是闭合电路（或通路）。 ⑤开关断开的电路一定是断路。 ⑥闭合电路开关一定闭合的。 ⑦断路一定是开关断开的。
⑧电源短路时，将烧毁电源、导线和用电器。
3、思考：电路断路可能是那些情况造成的？开关_________；导线_______或_______；用电 器___________。
L 1 L 2
画电路图时： 1、位置关系要对应
2、元件分布要均匀
3、元件不要画拐角
4、横平竖直有棱角
5、最好画成长方形 左图对应的电路图为： 要求：1、实物图连接时，元件位置关系要与电路图位置关系一一对应。
2、导线用自由线代替，导线要接在接
线柱上。
3、导线不许交叉。 L1 L2 S
根据上边电路图连接下边实物图 L 1
L 2
五、课堂检测：
1、简单电路由________ 、________ 、__________、 ________四部分组成
2、在电路中，电源是_________电能的设备，将_________能转化为________能
3、在电路中，用电器是________电能的设备，将________能转化为_________能。
4、_____________的电路叫通路，也叫闭合电路。此时开关的状态叫开关_________。
5、由于某处_______而使电路中没有________的电路叫断路，也叫开路。 此时开关的状态叫开关_________。
6、直接用导线将____________________相连的电路叫短路。短路很危险，可能烧毁________ 和__________。
7、如右图所示电路状态叫______________。 闭合开关，L1_________L2__________。 8、用_______________表示电路连接情况 的图，叫_______________。例如： 用_______符号表示， 用_______
表示， 用________表示。
9、根据实物图在右框内整理电路图：
10、根据电路图连接实物图：
1.2电流
一、电流的形成（物理现象）
1、要形成电流，首先要有能自由移动的电荷——
。
如金属导体中自由电荷为 ；电解液中自由电荷为
；半导体中自由电荷为 。
2、有了自由电荷要形成电流还必须保持导体两端 。
以上两点使导体中形成电流的条件。

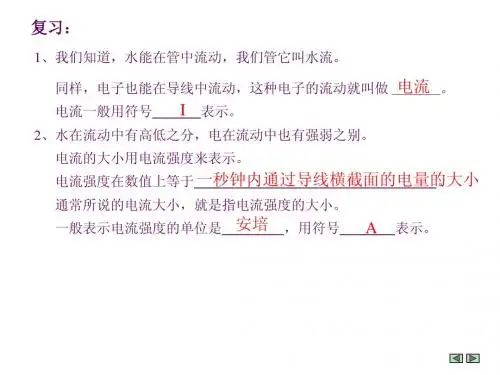

二、电流（电流的描述——物理量）
电流：电荷的定向移动形成电流。电流的大小是指单位时间内通过导体截面的电荷量。 电流的方向：规定为正电荷定向移动的方向。
公式：I=
t
q 单位：A （安培） 1A=310mA=6
10μA 例：1、电荷的 移动形成电流。它的大小是指单位 内通过导体截面的 。
2、电流是 量，但电流有方向，规定 为电流的方向。在国际单位制中，电流的单位是 。
3、0.18 mA= A= μA
4、形成电流的条件是 和 。 三、参考方向（一种分析问题的方法）
1、引入的意义： 。
2、参考方向与实际方向的区别： 。
3、电压和电流参考方向的表示： 。
4、如何通过参考方向确定实际方向： 。 四、课堂巩固练习及拓展
1、电流是由于________________________形成的。
2、通过一个电阻的电流是5A ，经过4min ，通过该电阻的一个截面的电荷量是（ ）
A 、20C
B 、50
C C 、1200
D 、2000C
3、电荷的_______________移动就形成了电流。若1分钟内通过某一导线截面的电量是6C ，则通过该导线的电流是_______________A ，合_______________mA ，合_______________μA 。
4、分析与计算电路时，应首先假定电压、电流的参考方向。而电压、电流的实际方向，则由它们的 和 共同决定。当计算值为正值时，就表示他们的实际方向与参考方向 ；计算值为负值时，说明它们的实际方向与参考方向 。
5、在电压与电流的参考方向相同时，功率的正值表示该元件 功率，该元件是 ；功率的负值表示该元件产生功率，说明该元件是 。
6、在附图中。方框代表电源或负载。已知U=220V,I=-1A,试问哪些方框是电源哪些是负载？并分析是消耗功率，还是产生功率？
7、如图，五个元件代表电源或负载。电流和电压的正方向如图所示I1=-4A I2=6A I3=10A U1=140V U2=-90V U3=60V U4= -80V U5=30V 试标出各电流的实际方向和电压的实际极性。 判断哪些是电源，哪些是负载？
计算各元件的功率，电源发出的功率和负载取用的功率是否平衡?
L 1 L 2
L L S
L 1 L 2 L L S

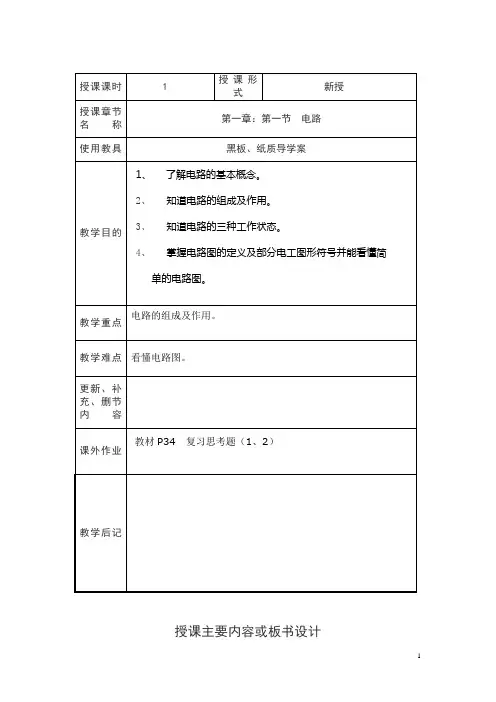

中职学校 《电 工 基 础》 教 案 教 案 教学过程: 第 1章 电路的基础知识 §1-1电路和电路图 一. 电路的基本组成 1.电路：电路是电流的流通路径, 它是由一些电气设备和元器件 按一定方式连接而成的。复杂的电路呈网状, 又称网络。 电路和网络这两个术语是通用的。 2.电路的组成： 电源：电源是电路中提供电能的设备。 负载：电路中吸收电能或输出信号的器件 导线和开关：导线是用来连接电源和负载的元件。开关是控制电 路接通和断开的装置。 二、电路的基本功能三、电路图 (a )(b )R
实际电路可以用一个或若干个理想电路元件经理想导体连接起来模拟, 这便构成了电路模型。鼓励学生自己找出日常生活中的电源负载，帮助学生理解电源、负载的定义。 电路图：用统一规定的图形符号画出电路模型图称为电路图。 1.电路原理图 用电路符号描述电路连接情况的图称为电路原理图，简称电路图或原理图。 2.原理框图 原理框图也简称框图，它是一种用矩形框、箭头和直线等来表示电路工作原理和构成概况的电路图。 3.印制电路图 电路元件的安装图称为印制电路图 四、电路原理图常用图形符号 在一定条件下对实际器件加以理想化，只考虑其中起主要作用，理想电路元件是一种理想化的模型，简称为电路元件。电阻元件是一种只表示消耗电能的元件；电感元件是表示其周围空间存在着磁场而可以储存磁场能量的元件；电容元件是表示其周围空间存在着电场而可以储存电场能量的元件等。 记忆表1-1常用图形符号 安全教育，白露要到了，天气由热转凉，预防感冒。 作业，教材P5 2 教学过程: §1-2 电流和电压（一）
复习旧课：电路的基本组成 讲授新课：电流和电压 安全教育，上下楼梯，请靠右行，轻声慢步，请勿拥挤。 一、电流 电流的形成，简单阐述电流的本质,从物质内部结构进行分析.电 荷的定向运动形成电流 1.电流的方向 电流：带电粒子（电子、离子等）的定向运动, 称为电流。 电流的方向：习惯上规定正电荷运动方向为电流方向。 2.电流的大小 电流的大小称为电流强度，简称电流，是指单位时间内通过导体 横截面积的电荷量，用符号I 表示, 即 单位：安［培］, 符号为A 。常用的单位有千安（kA ）, 毫安（mA ）, 微安（μA ）等。 3.直流和交流 直流：当电流的方向都不随时间变化时, 称为直流。 交流：电流的量值（大小）和方向随着时间而变化的电流, 称为 交变电流,简称交流。常用英文小写字母i 表示。 在分析与计算电路时, 常可任意规定某一方向作为电流的参考 方向或正方向。 例题讲解：教材P10 1 4.电流的测量 电流表应该串联接到被测量的电路中，每个电流表都有一段的测 量范围，称为量程。 作业，教材巩固与练习1题。 t q I =A mA A μ6310101==
第一章电路基础知识 1.1 库仑定律 一、电荷 1、自然界中只有正、负电荷，电荷间作用力为“同性 相斥，异性相吸”。 2、电量 电荷的多少叫电量，电量的单位是库仑。1个电子电量e=1.6×10－19C。任何带电物体所带电量等于电子（或质子）电量或者是它们的整数倍，因此，把1.6×10－19C称为基元电荷。 二、库仑定律 1、库伦定律的内容 在真空中两个电荷间作用力跟它们的电量的乘积成正比，跟它们间的距离的平方成反比，作用力的方向在它们的连线上，这就是库仑定律。若两个点电荷q1，q2静止于真空中，距离为r，则q1受到q2的作用力F12为 式中F 12、q 1 、q 2 、r诸参数单位都已确定，分别为牛（N）、 库（C）、库（C）、米（m）由实验测得
k = 9×109 N ·m 2／C 2 q 2受到q 1的作用力F 21与F 12互为作用力与反作用力，它们大小相等，方向相反，统称静电力，又叫库仑力。 2、注意事项： （1）、库仑定律只适用于计算两个点电荷间的相互作 用力，非点电荷间的相互作用力，库仑定律不适用。 （2）、应用库仑定律求点电荷间相互作用力时，不用 把表示正、负电荷的“＋”、“－”符号带入公式中，计算过程中可用绝对值计算，其结果可根据电荷的正、负确定作用力为引力或斥力以及作用力的方向。 三、例题讲解， 【例题1】两个点电荷电荷量C q 61104-?-=， C q 62102.1-?-=，在真空中的距离m r 4.0=，求两个点电荷 间作用力的大小及方向。 解：根据库仑定律 N r q q k F 27.04 .0102.11041092 669 221=?????==-- 作用力的方向在两个点电荷的连线上。因为同带负电荷， 所以作用力为斥力。 【例题2】两个点电荷分别带电荷量A q 和B q ，当它们间的距
电工基础教学反思 张青 一、走进学生，培养师生情感 兴趣总是与人们对事物的情感态度紧密相联，当人们接触到事物,产生愉悦的情绪体验时，就会对它产生向往的心理,进而对它发生兴趣。没有这种情感,就不可能形成兴趣。因此，教师要深入到学生中去，与他们同欢乐,共忧患,热爱自己的学生，尊重学生的人格,和学生打成一片，利用一切手段激发学生对电学的热爱之情。有了良好的师生关系,学生才能热爱教师，听从教师的教诲， 做到“亲其师，信其道”。 二、发挥学科优势,加强实验教学 由于我校学生的身心特点决定了他们好动,喜欢实际操作。因此,课堂教学中应加强实验教学,多给学生一些动手的机会,让学生在实际操作中感受到学习的乐趣,从而增强对电学的兴趣。如“长度的测量”教学中，让四位同学用同一米尺分别上台测量教师讲桌的长度，学生各自测量的结果暂时不说，当四位同学都测量完以后，让他们四人同时上台在黑板上写出自己的测量结果,由于四人的结果各不相同,必然会使学生感到惊奇。这既增强了学生的兴趣，同时又对多次测量取平均值教学的展开,有良好的启迪。此外,也可以让几位学生同时准备一个演示实验,选一位好的在教学时演示，这样也有利于培养学生的兴趣。 三、针对学生情况，坚持强化训练 现行电学教科书中采用国际单位制，初学者对“米／秒”、“千克/米”、“牛顿”等单位感到陌生抽象;学生习惯于单位的单一性，开始学习P=pgｈ和功率的单位焦耳／秒这些知识时，对概念的多因性很难适应。又如,“电功”、“电功率”、都需要具有初步比较、分析、归纳、概括的能力,因此,教师在教学过程中应设法使学生的思维方法跟上,并侧重对差生的基本功进行强化训练,从而减

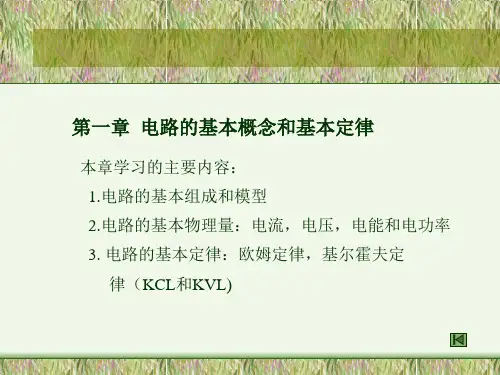

电工基础教案 第一章电路的基本概念和基本定律 §1-1 电路和电路模型 学习目标：掌握电路的作用和构成及电路模型的概念。 1-1手电筒电路 一、电路：电流通过的路径称为电路。 实际电路通常由各种电路实体部件（如电源、电阻器、电感线圈、电容器、变压器、仪表、二极管、三极管等）组成。每一种电路实体部件具有各自不同的电磁特性和功能，按照人们的需要，把相关电路实体部件按一定方式进行组合，就构成了一个个电路。电路的基本组成部分都由电源、负载、连接导线和辅助设备组成。 1.电源：把其他形式的能转换成电能的装置及向电路提供能量的设备，如干电池、蓄电池、发电机等。 2.负载：把电能转换成为其它能的装置也就是用电器即各种用电设备，如电灯、电动机、电热器等。 3.导线：把电源和负载连接成闭合回路，常用的是铜导线和铝导线。 4.辅助设备：用来控制电路的通断、保护电路的安全，使电路能够正常工作，如开关，熔断器、继电器等。 二、电路的作用 1.实现电能的传输和转换。
2.实现信号的处理。 三、实际电路元件和理想电路元件 1. 实际电路元件 构成电路的设备和器件，称为实际电路元件，其中提供电能的设备称为电源，如各种电池、发电机、信号发生器等；吸收电能的设备称为负载，如各种电阻器、电感线圈、电容器、晶体管等。 人们设计制作某种器件是要利用它的主要物理性质，如制造一个电阻器是要利用它的电阻，即对电流呈现阻力的性质。但事实上，不可能制造出理想的器件。一个实际的电阻器有电流流过时，还会产生磁场，因而还兼有电感的性质，因此，必须在一定条件下对实际器件进行理想化，忽略它的次要性质，用一个足以表征其主要性质的模型来表示。 如图1-1中灯泡的电感是极其微小的，可把它看作一个理想电阻元件；一个新的干电池，其内阻与灯泡电阻相比可以忽略不计，把它看成一个电压恒定的理想电压源；连接导线短的情况下，它的电阻完全可以忽略不计，可作为理想导体。于是，理想电阻元件就构成了灯泡模型，理想电压源就构成了干电池的模型，而理想导体就构成了连接导线的模型。 2.理想电路元件 只显示单一电磁现象的电路元件，称为理想电路元件。包括： ① 理想电源元件，包括独立电压源与电流源。 ② 理想负载元件，包括电阻器、电容器以及电感器。 ③ 理想耦合元件，包括耦合电感器、理想变压器等。 四、电路模型 用理想电路元件构成的模型模拟实际电路，使得模型中出现的电磁现象与实际电路中反映出来的现象十分近似的过程称为建模，组成的电路称为电路模型， 又因为理想电路元件都有精确的数学定义，所以，电路模型也可叫做数学模型。 例如，图1-1所示手电筒电路及它的电路模型。

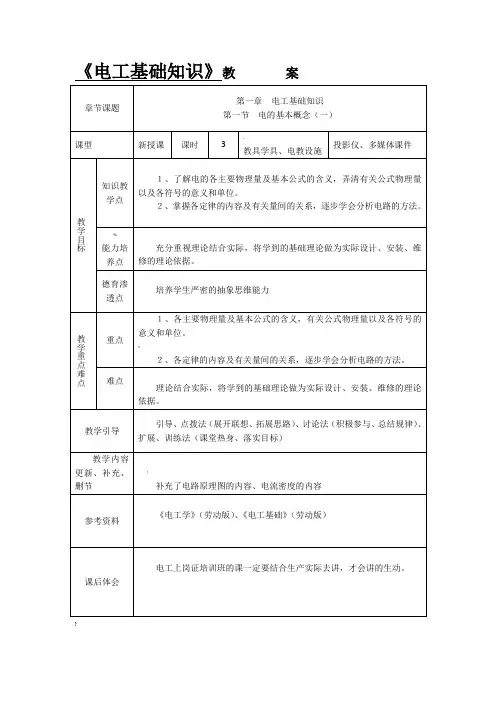

电工基础知识 一、教学目的 l、巩固基础知识，全面了解电工的基础知识 2、培养学生利用所学知识解决实际问题的能力 二、教学重点： １、各主要物理量及基本公式的含义，有关公式物理量以及各符号的意义和单位。 ２、各定律的内容及有关量间的关系，逐步学会分析电路的方法。 三、教学难点： 理论结合实际，将学到的基础理论做为实际设计、安装、维修的理论依据。 四、教学方法 复习提问、讲练结合 五、课时安排 6课时 六、教学用具： 投影片、投影仪 七、教学过程： 一、组织教学 点名、稳定学生情绪 二、引入新课 一、电路的组成及状态 （一）电路的组成 下面我们先来看一下手电筒电路 电路——电流经过的路径
