液体流量计

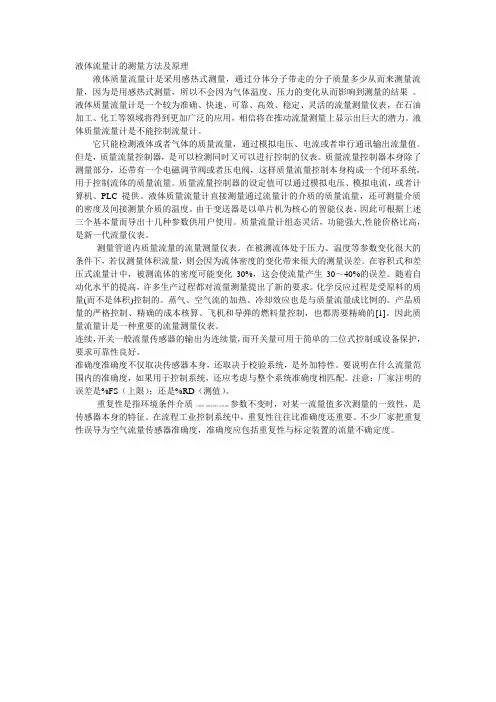

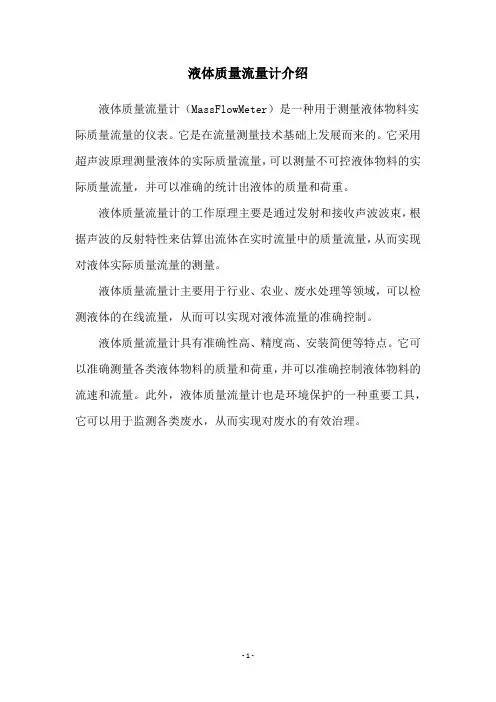

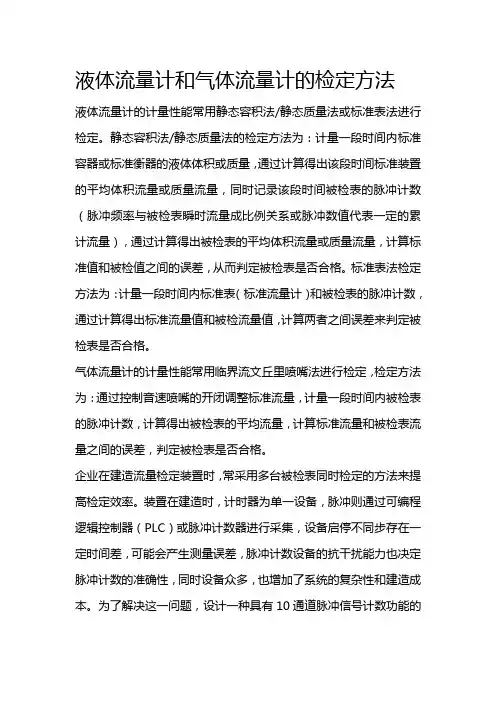

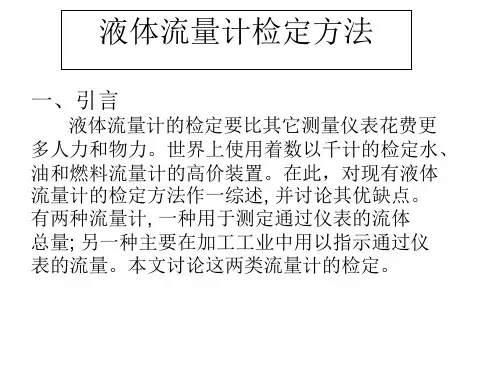

标准表法液体流量计主要由液体源、试验管路、标准液体流量计、计时器和控制设备组成。标准表法液体液体流量计对管路设计、控制系统和稳压措施的要求与静态容积法液体流量标准装置的相同。标准液体流量计可以按检定流量点给出标准流量，也可以按检定流量范围给出标准流量。可以单台与试验管路串连，也可以多台并联后再与试验管路串连。
标准表法液体流量计的典型结构由水泵、稳压罐、开关阀、管路、电磁流量计、试验管路（包括开关阀、调节阀、被检流量计及其管段等）、计时器及控制系统等组成。
工作时只能接通一条管路。流量调节阀安装在被测流量计的下游。2个压力传感器应分别安装在液体流量计和被测流量计的上游，2个温度传感器分别安装在液体流量计和被测流量计的下游。液体流量计一般在同样流体条件的上一级水流量标准装置上被检定。
需要重点说明并强调的一点：在测量介质温度大于300 https://www.doczj.com/doc/2e2448947.html,度的时候，一定要用高温探头加导波板（本组合可以测试介质温度在400度以内的流体）。千万不要有侥幸的心理，以防造成不必要的损失
简 易 现 场 安 装 指 南 1. 管道外径 2. 管壁厚度 3. 管道材质 4. 衬材参数（如有的话,可包括衬里厚度和衬材声速） 5. 流体类型 6. 探头类型 （因为主机可支持多种不同探头,如M1型传感器） 7. 探头安装方式（DN300以上Z法安装，DN300以下V法安装） 上述参数条件的输入步骤一般遵循下列快速设置步骤顺序: 1. 键入 MENU 11 进入11号窗口输入管外径 ENT 2. 键入 ▼/- 进入12号窗口输入管壁厚度 ENT 3. 键入 ▼/- 进入14号窗口 ENT , ▲/+ 或 ▼/- 选择管材 ENT 4. 键入 ▼/- 进入16号窗口 ENT , ▲/+ 或 ▼/- 选择衬材 ENT 5. 键入 ▼/- 进入20号窗口 ENT , ▲/+ 或 ▼/- 选择流体类型 ENT 6. 键入 ▼/- 进入23号窗口 ENT , ▲/+ 或 ▼/- 选择探头类型 ENT （最小 S1 \中号 M1\最大 L1） 7. 键入 ▼/- 进入24号窗口 ENT , ▲/+ 或 ▼/- 选择安装方式 ENT 8. 键入 ▼/- 进入25号窗口，按所显示的安装距离及上步所选择的安装方式安装好探头(见本章安装节) 9. 键入 MENU 90 进入90号窗口显示上下游信号强度及信号质量（Q 值） 10. 键入 MENU 91 进入91号窗口显示传输时间比（97～103%），此项可通过调整安装距离确定 11. 键入 MENU 01 进入01号窗口显示测量结果
操作步骤及其他 1、确定管路口径（内径或外径）、壁厚、介质类型 2、开机按上面顺序输入参数，从11项开始到25项结束；输入所有参数 的目的是要取得25项-安装距离（mm为单位）。其中24项安装方式的选择：大于DN150mm以上都可使用Z法安装，即在管路两侧，传感器两前部相对，接线端朝外，两安装点在通过管道轴心的同一水平截面上，两传感器之间的垂直距离为25项的安装距离；小于DN150mm 使用V法安装，即在管路同侧，传感器两前部相对，接线端朝外，两安装点在通过管道轴心的同一水平截面上，两传感器之间的垂直距离为25项的安装距离；注意：在水平管路上安装不可将传感器置于管路的顶端。你处安装方式因只有KRCflo-S1小型传感器，所以只选V 法即可。 3、按25项菜单给出的安装距离在管路上确定安装位置，并将安装点管 路表面油漆和锈除掉，露出管路表面材质即可；然后将传感器抹上耦合剂（黄油或凡士林等）粘在安装点处；处理管道表面时，安装点的处理面积要大于传感器的长度或宽度，以备调整余量。 4、安装完传感器后，进入90项菜单，此项为上下游信号强度及信号质 量检测，数据要求60左右或以上更佳；再进入91项菜单，此项为传输时间比，是用来确定实际的安装距离的，标准数据为97%--103%。 如小于97%证明现在的安装距离小了，要加大；如大于103%，证明现在的安装距离大了，要减小。如90、91项都调整至标准之内，安装结束，可以到流量数据窗口观看数据，窗口菜单号参见说明书。 5、选择安装点注意事项，传感器安装点理论上直管段要求上游10D（D 为管道直径）下游5D；距泵30D；如现场直管段不满足要求，尽量取
流量计综述 流量测量方法和仪表的种类繁多,分类方法也很多。至今为止,可供工业用的流量仪表种类达 60 种之多。品种如此之多的原因就在于至今还没找到一种对任何流体、任何量程、任何流动状态以及任何使用条件都适用的流量仪表。 这 60 多种流量仪表,每种产品都有它特定的适用性,也都有它的局限性。按测量对象划分就有封闭管道和明渠两大类;按测量目的又可分为总量测量和流量测量,其仪表分别称作总量表和流量计。 总量表测量一段时间内流过管道的流量,是以短暂时间内流过的总量除以该时间的商来表示,实际上流量计通常亦备有累积流量装置,做总量表使用,而总量表亦备有流量发讯装置。因此,以严格意义来分流量计和总量表已无实际意义。 按测量原理分有力学原理、热学原理、声学原理、电学原理、光学原理、原子物理学原理等 目前最流行、最广泛的分类法,即分为:容积式流量计、差压式流量计、浮子流量计、涡轮流量计、电磁流量计、流体振荡流量计中的涡街流量计、质量流量计和插入式流量计来分别阐述各种流量计的原理、特点、应用概况及国内外的发展情况。 1.1 差压式流量计 差压式流量计是根据安装于管道中流量检测件产生的差压,已知的流体条件和检测件与管道的几何尺寸来计算流量的仪表。 差压式流量计由一次装置(检测件)和二次装置(差压转换和流量显示仪表)组成。通常以检测件形式对差压式流量计分类,如孔板流量计、文丘里流量计、均速管流量计等。 二次装置为各种机械、电子、机电一体式差压计,差压变送器及流量显示仪表。它已发展为三化(系列化、通用化及标准化)程度很高的、种类规格庞杂的一大类仪表,它既可测量流量参数,也可测量其它参数(如压力、物位、密度等)。 差压式流量计的检测件按其作用原理可分为:节流装置、水力阻力式、离心式、动压头式、动压头增益式及射流式几大类。 检测件又可按其标准化程度分为二大类:标准的和非标准的。 所谓标准检测件是只要按照标准文件设计、制造、安装和使用,无须经实流标定即可确定其流量值和估算测量误差。 非标准检测件是成熟程度较差的,尚未列入国际标准中的检测件。 差压式流量计是一类应用最广泛的流量计,在各类流量仪表中其使用量占居首位。近年来,由于各种新型流量计的问世,它的使用量百分数逐渐下降,但目前仍是最重要的一类流量计。 优点: (1)应用最多的孔板式流量计结构牢固,性能稳定可靠,使用寿命长;
LWGY基本型涡轮流量传感器（LWGYA型涡轮流量变送器）（LWGYB型涡轮流量计） （LWGYC型涡轮流量计） 使用说明书
目录 一、概述 02 二、LWGY基本型涡轮流量传感器 02 三、LWGYA型涡轮流量变送器 07 四、LWGYB型涡轮流量计 08 五、LWGYC型涡轮流量计 09 六、LWGYD型涡轮流量计 09 七、维修和常见故障 22 八、运输、贮存 22 九、开箱注意事项 22 十、订货须知 23
一、概述 LWGY 系列涡轮流量传感器（以下简称传感器）基于力矩平衡原理，属于速度式流量仪表。传感器具有结构简单、轻巧、精度高、复现性好、反应灵敏，安装维护使用方便等特点。广泛用于石油、化工、冶金、供水、制药、环保等行业。传感器与显示仪表配套使用，适用于测量封闭管道中无腐蚀，无纤维、颗粒等杂质，粘度 小于5×10-6m 2 /s 的液体介质。 二、LWGY 基本型涡轮流量传感器 1．工作原理 液体介质流经传感器壳体，由于叶轮的叶片与流向形成特定的角度，流体的冲力使叶片具有转动力矩，克服摩擦力矩和流体阻力之后叶片旋转，在力矩平衡后转速稳定，转速与流速成正比，由于叶片有导磁性，它处于信号检测器的磁场中，旋转的叶片切割磁力线，周期性的改变着线圈的磁通量，从而使线圈两端感应出电脉冲信号。信号经过放大器的放大整形，形成有一定幅度的连续的矩形脉冲波，可传输至显示仪表，显示出流体的瞬时流量或总量。在一定流量范围内，脉冲频率f 与流经传感器的流体的瞬时流量Q 成正比，流量方程为： k f Q ? =3600 式中： f ——脉冲频率[Hz]； k ——传感器的仪表系数[1/m 3]或[1/L]； Q ——流体的瞬时流量[m 3/h]或[L/h]； 3600——换算系数； 每台传感器的仪表系数k 略有不同，这是由制造厂家通过流量装置实流校验得出，打印于合格证书中。
10大常见流量计原理图及特点 流量计 关于流量计的原理，其实一直都觉得很难搞懂，不知道你们是不是这样。所以特地找了动态原理图以帮助理解，希望对你们也有用。 椭圆流量计产品特点 1. 其依靠被测介质的压头推动椭圆齿轮旋转而进行计量。 2. 粘度愈大的介质，从齿轮和计量空间隙中泄漏出去的泄漏量愈小，因此核测介质的粘皮愈大，泄漏误差愈小，对测量愈有利。 3. 适用于高粘度介质流量的测量，但不适用于含有固体颗粒的流体(固体颗粒会将齿轮卡死，以致无法测量流量)。如果被测液体介质中夹杂有气体时，也会引起测量误差。
腰轮流量计产品特点 1. 重量轻、精度高，安装使用方便。 2. 压力损失小，量程范围大。 3. 主要用于石化、电力、冶金、交通、国防以及商贸等部门对汽油、煤油及轻柴油等油品的计量。 双转子流量计产品特点 1. 适用于稀油、轻质油、稠油、含砂量大、含水量大的原油，被测量液体的粘度范围大。 2. 流量计通过的液体流量大。 3. 使用寿命长，准确度高，可靠性强。 4. 压内损失极小。 5. 可直接与计算机联网。
孔板流量计产品特点 1. 节流装置结构易于复制，简单、牢固，性能稳定可靠，使用期限长，价格低廉。 2. 应用范围广，全部单相流皆可测量，部分混相流亦可应用。 3. 标准型节流装置无须实流校准，即可投用。 4. 一体型孔板安装更简单，无须引压管，可直接接差压变送器和压力变送器。 转子流量计产品特点 1. 工业上和实验室最常用的一种流量计。 2. 结构简单、直观、压力损失小、维修方便。 3. 须安装在垂直走向的管段上，流体介质自下而上地通过转子流量计。 涡轮流量计产品特点 1.抗杂质能力强。 2.抗电磁干扰和抗振能力强。 3.其结构与原理简单，便于维修。 4.几乎无压力损失，节省动力电耗。
流量测量是四大重要过程参数之一（其他的是温度、压力和物位）。闭合管道流量计以其采用的技术分类，如下： 差压流量计(DP) 这是最普通的流量技术，包括孔板、文丘里管和音速喷嘴。DP流量计可用于测量大多数液体、气体和蒸汽的流速。DP流量计没有移动部分，应用广泛，易于使用。但堵塞后，它会产生压力损失，影响精确度。流量测量的精确度取决于压力表的精确度。 容积流量计(PD) PD流量计用于测量液体或气体的体积流速，它将流体引入计量空间内，并计算转动次数。叶轮、齿轮、活塞或孔板等用以分流流体。PD流量计的精确度较高，是测量粘性液体的几种方法之一。但是它也会产生不可恢复的压力误差，以及需装有移动部件。 涡轮流量计 当流体流经涡轮流量计时，流体使转子旋转。转子的旋转速度与流体的速度相关。通过转子感受到的流体平均流速,推导出流量或总量。涡轮流量计可精确地测量洁净的液体和气体。像PD流量计，涡轮流量计也会产生不可恢复的压力误差，也需要移动部件。 电磁流量计 具有传导性的流体在流经电磁场时，通过测量电压可得到流体的速度。电磁流量计没有移动部件，不受流体的影响。在满管时测量导电性液体精确度很高。电磁流量计可用于测量浆状流体的流速。 超声流量计 传播时间法和多普勒效应法是超声流量计常采用的方法，用以测量流体的平均速度。像其他速度测量计一样，是测量体积流量的仪表。它是无阻碍流量计，如果超声变送器安装在管道外测，就无须插入。它适用于几乎所有的液体，包括浆体，精确度高。但管道的污浊会影响精确度。 涡街流量计 涡街流量计是在流体中安放一根非流线型游涡发生体,游涡的速度与流体的速度成一定比例，从而计算出体积流量。涡街流量计适用与测量液体、气体或蒸汽。它没有移动部件，也没有污垢问题。涡街流量计会产生噪音，而且要求流体具有较高的流速，以产生旋涡。 热质量流量计 通过测量流体的温度的升高或热传感器降低来测量流体速度。热式质量流量计没有移动部件或孔，能精确测量气体的流量。热质量流量计是少数能测量质量流量的技术之一，也是少数用于测量大口径气体流量的技术。 科里奥利流量计 这种流量计利用振动流体管产生与质量流量相应的偏转来进行测量。科里奥利流量计可用于液体、浆体、气体或蒸汽的质量流量的测量。精确度高。但要对管道壁进行定期的维护，防止腐蚀。 电磁流量计 测量原理：法拉第电磁感应定律证明一个导体在磁场中运动将感应生成一个电势。采用电磁测量原理，流体就是运动中的导体。感应电势相对于流速成正比并被两个测量电极所检测，然后变送器将它进行放大，根据管道横截面积计算出流量。 恒定的磁场由极性交替变化的开关直流电流而产生。 测量系统包括一个变送器和一个传感器组成。 它又有两种型号：一体化型，变送器和传感器组成一个整体的机械单元；分离型，变送器和传感器被分开安装。 变送器：Promag50（用按钮操作，两行显示）传感器：PromagW(DN25……2000)
电磁流量计安装标准 为了确保电磁流量计在安装完成后，读数准确并可长期使用，在安装及使用时要严格按照以下标准进行操作。 首先，在安装时，为保证测量管内充满被测介质，传感器垂直安装时，流向需自下而上。若现场只允许水平安装，则必须保证两电极在同一水平面，电极的轴线近似水平方向。流量计的上游最少要有5D的直管段，下游最少要有3D的直管段，为方便安装和拆卸，可在流量计后加装管道伸缩节。管道中流体的流动方向必须和流量计的箭头指示方向一致。由于管道内一旦产生负压会损坏流量计的内衬，所以正压管系应防止产生负压，应在传感器附近装负压防止阀。若测量管道有振动，需在流量计两边加装固定的支座。在安装电磁流量计时，连接两个法兰之间的螺栓应注意均匀拧紧，最好用力矩扳手。应使用与仪表衬里材质相同的垫片，避免压坏内衬。一体式电磁流量计转换器安装的室外或湿度比较大的环境中时，电源线要保证一定的弧度，接线完成后旋紧进线螺母，防止水沿着电源线进入转换器腔体。 其次，为避免影响电磁流量计的测量精准度，流量计的安装位置应尽可能远离泵、阀门等设备以及射频、强磁场、强振动等干扰源。传感器必须单独接地（一般情况下接地电阻100Ω一下，对于防爆产品和防雷击要求的安装情况，接地电阻应小于10Ω）。原则上，分体式流量计的接地应在传感器一侧，转换器接地应在同一接地点。分体式电磁流量计转换器一般安装在传感器附近或仪电室。需要注意的是，传感器与转换器连接时，为了避免干扰信号，信号电缆必须单独穿在接地保护金属管内，不能把信号和电源电缆混穿在同一金属管内。 流量计在安装在直管段时应遵循如下要求。 通常在90°弯头后、缩径后、扩径后以及全开闸阀后，上游最少5D直管段，下游最小3D直管段（当缩径锥度＜15°时，无需直管段）。不同开度的阀后，上游最少10D，下游最少3D直管段。安装在水泵后面，上游最小20D直管段，下游最小3D直管段。 流量计具体安装位置说明。 流量计应安装在水平管道的较低处和垂直向上处，避免安装在管道的最高点和垂直向下处。在斜管道中应安装在上升处。在开口排放的管道安装，应安装在管道的较低处。若管道落差超过5m，在传感器的下游安装排气阀。控制阀和切断阀应安装在流量计的下游。 流量计必须安装在泵的出口处而不是进口处。如仪表安装在野外，则必须安装避雷装置。
LWGY系列智能涡轮流量计 使用说明书 淮安华立仪表有限公司 ●高品质涡轮，超出常规的量程范围 ●配套多种变送器，适用于不同应用要求 ●智能化处理，独具特色的仪表系数三点非线性修正
一、概述 LWGY 系列涡轮流量传感器（以下简称传感器）基于力矩平衡原理，属于速度式流量仪表。传感器具有结构简单、轻巧、精度高、重复性好、反应灵敏，安装维护使用方便等特点，广泛用于石油、化工、冶金、供水、造纸等行业，是流量计量和节能的理想仪表。 传感器与显示仪表配套使用，适用于测量封闭管道中与不锈钢1Cr18Ni9Ti 、2Cr13及刚玉Al 2O 3、硬质合金不起腐蚀作用，且无纤维、颗粒等杂质的液体。若与具有特殊功能的显示仪表配套，还可以进行定量控制、超量报警等。选用本产品的防爆型式(ExmIIT6),可在有爆炸危险的环境中使用。 传感器适用于在工作温度下粘度小于5×10-6m 2 /s 的介质，对于粘度大于5×10-6m 2 /s 的液体，要对传感器进行实液标定后使用。 如用户需用特殊形式的传感器，可协商订货，需防爆型传感器时，在订货中加以说明。 二、LWGY 基本型涡轮流量传感器 1． 结构特征与工作原理 (1) 结构特征 传感器为硬质合金轴承止推式，不仅保证精度，耐磨性能提高，而且具有结构简单、牢固以及拆装方便等特点。 (2)工作原理 流体流经传感器壳体，由于叶轮的叶片与流向有一定的角度，流体的冲力使叶片具有转动力矩，克服摩擦力矩和流体阻力之后叶片旋转，在力矩平衡后转速稳定，在一定的条件下，转速与流速成正比，由于叶片有导磁性，它处于信号检测器（由永久磁钢和线圈组成）的磁场中，旋转的叶片切割磁力线，周期性的改变着线圈的磁通量，从而使线圈两端感应出电脉冲信号，此信号经过放大器的放大整形，形成有一定幅度的连续的矩形脉冲波，可远传至显示仪表，显示出流体的瞬时流量或总量。在一定的流量范围内，脉冲频率f 与流经传感器的流体的瞬时流量Q 成正比，流量方程为： k f Q ? =3600 式中： f ——脉冲频率[Hz] k ——传感器的仪表系数[1/m 3 ]，由校验单给出。若以[1/L]为单位k f Q ? =6.3 Q ——流体的瞬时流量（工作状态下）[m 3 /h] 3600——换算系数 每台传感器的仪表系数由制造厂填写在合格证书中，k 值设入配套的显示仪表中，便可显示出瞬时流量和累积总量。
常用流量计的选型与比较 由于商业用户的种类庞杂，不同企业的燃气用量都大小不一，因此需要根据企业的不同的情况合理的选用燃气计量表，以达到准确计量和节约成本的目的。目前计量燃气用户的燃气计量表主要包括涡轮流量计、超声波流量计、腰轮（罗茨）流量计、膜式流量计这4种，下面从这4种计量表各自的特点分析商业用户燃气计量表的选用。一．涡轮流量计 涡轮流量计属于间接式体积流量计，当气体流过管道式，依靠气体的动能推动透平叶轮作旋转运动，其转动速度与管道的流量成正比，是一种速度式流量计。 涡轮流量计由涡轮流量变速器（传感器）、前置放大器、流量显示积算仪组成，并可将数据远传到上位流量计算机。 气体涡轮流量计具有结构紧凑、精度高、重复性好、量程比宽、反应迅速、压力损失小等优点，但轴承耐磨性及其安装要求较高。涡轮流量计始动流量比较大，在一些单一的用气设备如燃气锅炉、燃气空调等大流量用气设备中。涡轮流量计有着量程范围大、计量精度很高、可以计量大流量燃气（可以达到6000m3/h 以上）等优点，国产的涡轮流量计价格也比较合理。但是在使用涡轮流量计的时候必须要求始动流量也要大，当用气设备小流量的使用燃气对其精度有很大的影响。且涡轮流量计必须有足够长度的前后直管段，以及带温压补
偿的体积修正仪。 主要适用于液化石油气及天然气的计量上，因此，大多运用在工矿企业的炉、窑等热负荷相对恒定的用气设备上。 二．超声波流量计 超声波流量计是通过检测流体流动对超声束（或超声脉冲）的作用，测量体积流量的速度式测量仪表，天然气超声波流量计的测量原理是传播时间差法。在测量管内安装一组超声波传感器；同时测量彼此之间的声波到达时间。 由于是全电子式，无机械部分，不受机械磨损、故障影响，产品的可靠性和精度进步很多。体积小、重量轻，重复性好，压损小，不易老化，使用寿命长；智能化，全电子式的结构，可以扩展为预支费表或无线抄表功能。特殊功能是微小流量可测，有管道泄漏感知功能，压力损失为零。 主要特点：1.能实现双向流束的测量； 2.过程参数（压力，温度等）不影响测量结果； 3.无接触测量系统，流量计量过程无压力损失； 4.可精确测量脉动流； 5.重复性好，速度误差≤5mm/s； 6.量程比很宽，qmin/qmax=1/40~1/60； 7.可不考虑整流，只在上游100mm，下游50mm余留安装间隙即可；
流量计常用的几种测量方法简述点击次数：179 发布时间：2010-8-31 15:48:15 为了满足各种测量的需要，几百年来人们根据不同的测量原理，研究开发制造出了数十种不同类型的流量计，大致分为容积式、速度式、差压式、面积式、质量式等。各种类型的流量计量原理、结构不同既有独到之处又存在局限性。为达到较好的测量效果，需要针对不同的测量领域，不同的测量介质、不同的工作范围，选择不同种类、不同型号的流量计。工业计量中常用的几种气体流量计有： (1)差压式流量计 差压式流量计是以伯努利方程和流体连续性方程为依据，根据节流原理，当流体流经节流件时(如标准孔板、标准喷嘴、长径喷嘴、经典文丘利嘴、文丘利喷嘴等)，在其前后产生压差，此差压值与该流量的平方成正比。在差压式流量计中，因标准孔板节流装置差压流量计结构简单、制造成本低、研究最充分、已标准化而得到最广泛的应用。孔板流量计理论流量计算公式为：
式中，qf为工况下的体积流量，m3/s；c为流出系数，无量钢；β=d/D，无量钢；d为工况下孔板内径，mm；D为工况下上游管道内径，mm；ε为可膨胀系数，无量钢；Δp为孔板前后的差压值，Pa；ρ1为工况下流体的密度，kg/m3。 对于天然气而言，在标准状态下天然气积流量的实用计算公式为： 式中，qn为标准状态下天然气体积流量，m3/s；As为秒计量系数，视采用计量单位而定，此式As=3.1794×10-6；c为流出系数；E为渐近速度系数；d 为工况下孔板内径，mm；FG为相对密度系数，ε为可膨胀系数；FZ为超压缩因子；FT为流动湿度系数；p1为孔板上游侧取压孔气流绝对静压，MPa；Δp为气流流经孔板时产生的差压，Pa。 差压式流量计一般由节流装置(节流件、测量管、直管段、流动调整器、取压管路)和差压计组成，对工况变化、准确度要求高的场合则需配置压力计(传感器或变送器)、温度计(传感器或变送器)流量计算机，组分不稳定时还需要配置在线密度计(或色谱仪)等。 (2)速度式流量计
目次 前言 (Ⅱ) 1 范围 (1) 2 规范性引用文件 (1) 3 术语和定义 (1) 4 产品分类和性能参数 (3) 5 要求 (4) 6 试验方法 (5) 7 检验规则 (13) 8 标志、包装、运输和贮存 (13) 附录A（规范性附录）Ⅰ型智能流量积算仪 (15) A.1 概述 (15) A.2 Ⅰ型积算仪实现如下功能 (15) A.3 电气性能指标 (16) A.4 防爆等级 (16) A.5 防护等级 (16)
前言 本标准规定了《ALS系列智能旋进流量计》的产品分类、技术要求、试验方法、检验规则、标志、包装和贮存等。 本标准由浙江奥新仪表有限公司提出。 本标准起草单位：浙江奥新仪表有限公司。 本标准主要起草人：陈通照、胡建田、黄学岩。
ALS系列智能旋进流量计 1 范围 本标准规定了ALS系列智能旋进流量计的术语和定义、产品分类和性能参数、要求、试验方法、检验规则以及标志、包装、运输和贮存等。 本标准适用于带Ⅲ型智能流量积算仪（附录A），可进行温度、压力和流量自动检测并就地显示ALS系列智能旋进流量计（以下简称流量计）。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB/T 2829-2002 周期检验计数抽样程序及表（适用于生产过程稳定性的检查） GB 3836.1 爆炸性气体环境用电气设备第1部分：通用要求 GB 3836.2 爆炸性气体环境用电气设备第2部分：隔爆型“d” GB 3836.4 爆炸性气体环境用电气设备第4部分：本质安全型“i” GB 4208 外壳防护等级（IP代码） GB/T 9113.1-2000 平面、突面整体钢制管法兰 GB/T 9113.22000 凹凸面整体钢制管法兰 GB/T 9115.2-2000 凹凸面对焊钢制管法兰 GB/T 9119-2000 平面、突面板式平焊钢制管法兰 GB/T 15464-1995 仪器仪表包装通用技术条件 GB/T 15479-1995 工业自动化仪表绝缘电阻、绝缘强度技术要求和试验方法 JB/T 9329-1999 仪器仪表运输、运输贮存基本环境条件及试验方法 SY/T 6143-2004 用标准孔板流量计测量天然气流量 3 术语和定义 下列术语和定义适用于本标准。 3.1 智能流量积算仪 将温度、压力传感器及各自的放大器和处理单元集于一体，能直接检测流体的温度、压力并将输入的流量脉冲信号频率换算成体积流量和标准体积流量的装置。 3.2 压力损失 流过流量计而产生的不可恢复的压力降值。 3.3 旋进气体流量传感器（以下简称流量传感器） 进入仪表的流体通过一组固定的螺旋叶片后，被强制围绕中心线旋转，当通过扩大段时，旋涡中心沿锥形螺旋线运动，旋涡中心通过检测点的频率与流速成正比，该频率由压电传感器检出。3.4 温度传感器 以Pt1000铂电阻为温度敏感元件，在一定温度范围内，其电阻值与温度成正比关系。
一、流量计选型得原则 选择流量计得原则首先就是要深刻地了解各种流量计得结构原理与流体特性等方面得知识,同时还要根据现场得具体情况及考察周边得环境条件进行选择。也要考虑到经济方面得因素、一般情况下,主要应从下面五个方面进行选择: ①流量计得性能要求; ②流体特性; ③安装要求; ④环境条件; ⑤流量计得价格、 1、流量计得性能要求 流量计得性能方面主要包括:测量流量(瞬时流量)还就是总量(累积流量);准确度要求;重复性;线性度;流量范围与范围度;压力损失;输出信号特性与流量计得响应时间等。 (1)测流量还就是总量 流量测量包括两种,即瞬时流量与累积流量,比如对分输站管道得原油属于贸易交接或石油化工 管道进行连续配比生产或生产流程得过程控制等需要计量总量,间或辅以瞬时流量得观察、在有得工作场所对流量进行控制则需配备瞬时流量测量。因此,要根据现场计量得需要进行选择、有些流量计比如容积式流量计,涡轮流量计等,其测量原理就是以机械计数或脉冲频率输出直接得到总量,其准确度较高,适用于计量总量,如配有相应得发讯装置也可输出流量。电磁流量计、超声流量计等就是以测量流体流速推导出流量,响应快,适用于过程控制,如果配以积算功能后也可以获得总量。 (２)准确度 流量计准确度等级得规定就是在一定得流量范围内,如果使用在某一特定得条件下或比较窄得流量范围内,比如,仅在很小得范围内变化,此时其测量准确度会比所规定得准确度等级高。如用涡轮流量计计量油品装桶分发,在阀门全开得情况下使用,流量基本恒定,其准确度可能会从０。5级提高到０。2５级、 用于贸易核算、储运交接与物料平衡如果要求测量准确度较高时,应考虑准确度测量得持久性,一般用于上述情况下得流量计,准确度等级要求为0、2级。在这样得工作场所一般就是现场配备计量标准设备(比如体积管),对所使用得流量计进行在线检测。近几年由于原油得日趋紧张与各单位对原油计量得高要求,对原油计量提出实行系数交接,即除了每半年对流量计进行一次周期检测后,贸易交接双方协商每１个月或２个月对流量计进行检定确定流量系数,每天根据流量计计量得数据与流量计流量系数计算出数据进行交接,以提高流量计得准确度,也称为零误差交接。 准确度等级一般就是根据流量计得最大允许误差确定得。各制造厂提供得流量计说明书中会给出。一定要注意其误差得百分率就是指相对误差还就是引用误差、相对误差为测量值得百分率,常用“％R”表示、引用误差则就是指测量上限值或量程得百分率,常用“％FS”。许多制造厂说明书中并未注明。比如,浮子流量计一般都就是采用引用误差,电磁流量计有得型号也有采用引用误差得。 流量计如果不就是单纯计量总量,而就是应用在流量控制系统中,则检测流量计得准确度要在整个系统控制准确度要求下确定、因为整个系统不仅有流量检测得误差,还包含有信号传输、控制调节、操作执行等环节得误差与各种影响因素。比如,操作系统中存在有２％左右得回差,对所采用得测量仪表确定过高得准确度(０.5级以上)就就是不经济与不合理得。就仪表本身来说,传感器与二次仪表之间得准确度也应该适当相配,比如说设计出来未经实际标定得均速管误差如在±２。５％~±4％之间,配上0.２％～0、5%高准确度得差压计就意义不大了、 还有一个问题就就是对于检定规程或制造厂说明书中对流量计所规定得准确度等级指得就是其流量计得最大允许误差。但就是由于流量计在现场使用时受环境条件、流体流动条件与动力条件等变化得影响,将会产生一些附加误差。因此,现场使用得流量计应就是仪表本身得最大允许误差与附加误差得合成,一定要充分考虑到这个问题,有时候可能现场得使用环境范围内得误差会超过流量计得最大允许误差。 (3)重复性
涡轮流量计使用手册 翻译：付仟骞、韩静静、薛亚斐 整理：韩静静 审核：费节高
目录 1.产品担保时间 (1) 2.涡轮流量剂安装和服务手册 (3) 2.1介绍： (3) 2.2涡轮流量计工作原理 (3) 2.3材料选择和结构 (3) 2.4轴承选择： (4) 2.5流量计检波器选择 (5) 2.5.1高输出磁性检波器－典型范围10：1 (5) 2.5.2低磁检波器－典型范围25：1 (5) 2.5.3磁性检波器输出信号特征 (6) 2.5.4调制载波检波器－型号范围100：1 (6) 2.5.5正交输出选择 (6) 2.5.6危险和抗风化环境线圈缠绕 (7) 2.6流量计校准 (7) 2.7一般安装程序 (8) 2.8滤网/过滤器 (10) 3.流动矫直器和安装配套元件 (11) 3.1流动矫直 (11) 3.2MS安装配件 (12) 3.3信号电缆 (12) 3.4信号调节器/转换器 (12) 4.预防维护保养合故障检修 (13) 4.1耦合线圈测试 (13) 4.2轴承置换 (14) 4.3螺纹轴轴承置换 (15) 4.4无螺蚊轴承 (16) 4.5部分分解图/涡轮内部 (18) 4.6 H0系列校准刻度备用物或置换内部配套元件 (19) 4.7推荐备用和替换部分 (19) 5.涡轮流量计存储器 (20) 附录A (22) 危险识别 (22) 风险评估 (22)
1.产品担保时间 5年限制担保 API精确HO系列—包括耦合线圈液体精确HO系列—包括耦合线圈气体精确HO系列—包括耦合线圈
注：涡轮流量计理想的适用于干静的液体和气体。特定的Hoffer涡轮流量计可提高到泥浆类型的液体。当涡轮流量计安装在“脏”类型的流体，流量计内部将完全磨损。磨损的速度是由流量速度、泥浆类型、液体中颗粒百分比共同作用的。HFC用在泥浆类型，就不能预测流量计内部的使用寿命。我们标准的产品保证时间并不适用于流量计使用在泥浆中。
几种常用管道流量计的基础知识和比较 流量测量是四大重要过程参数之一（其他的是温度、压力和物位）。闭合管道流量计以其采用的技术分类，如下： 差压流量计(DP) 这是最普通的流量技术，包括孔板、文丘里管和音速喷嘴。DP流量计可用于测量大多数液体、气体和蒸汽的流速。DP流量计没有移动部分，应用广泛，易于使用。但堵塞后，它会产生压力损失，影响精确度。流量测量的精确度取决于压力表的精确度。 容积流量计(PD) PD流量计用于测量液体或气体的体积流速，它将流体引入计量空间内，并计算转动次数。叶轮、齿轮、活塞或孔板等用以分流流体。PD流量计的精确度较高，是测量粘性液体的几种方法之一。但是它也会产生不可恢复的压力误差，以及需装有移动部件。 涡轮流量计 当流体流经涡轮流量计时，流体使转子旋转。转子的旋转速度与流体的速度相关。通过转子感受到的流体平均流速,推导出流量或总量。涡轮流量计可精确地测量洁净的液体和气体。像PD流量计，涡轮流量计也会产生不可恢复的压力误差，也需要移动部件。 电磁流量计 具有传导性的流体在流经电磁场时，通过测量电压可得到流体的速度。电磁流量计没有移动部件，不受流体的影响。在满管时测量导电性液体精确度很高。电磁流量计可用于测量浆状流体的流速。 超声流量计 传播时间法和多普勒效应法是超声流量计常采用的方法，用以测量流体的平均速度。像其他速度测量计一样，是测量体积流量的仪表。它是无阻碍流量计，如果超声变送器安装在管道外测，就无须插入。它适用于几乎所有的液体，包括浆体，精确度高。但管道的污浊会影响精确度。 涡街流量计 涡街流量计是在流体中安放一根非流线型游涡发生体,游涡的速度与流体的速度成一定 比例，从而计算出体积流量。涡街流量计适用与测量液体、气体或蒸汽。它没有移动部件，也没有污垢问题。涡街流量计会产生噪音，而且要求流体具有较高的流速，以产生旋涡。 热质量流量计 通过测量流体的温度的升高或热传感器降低来测量流体速度。热式质量流量计没有移动部件或孔，能精确测量气体的流量。热质量流量计是少数能测量质量流量的技术之一，也是少数用于测量大口径气体流量的技术。
流量计 通用技术规范
本规范对应的专用技术规范目录 流量计 采购标准技术规范使用说明 1. 本采购标准技术规范分为标准技术规范通用部分、标准技术规范专用部分以及本规范使用说明。 2. 采购标准技术规范通用部分原则上不需要设备招标人（项目单位）填写，更不允许随意更改。如对其条款内容确实需要改动，项目单位应填写《项目单位通用部分条款变更表》并加盖该网、省公司招投标管理中心公章及辅助说明文件随招标计划一起提交至招标文件审查会。经标书审查同意后，对通用部分的修改形成《项目单位通用部分条款变更表》，放入专用部分，随招标文件同时发出并视为有效。 3. 采购标准技术规范专用部分分为标准技术参数、项目单位需求部分和投标人响应部分。《标准技术参数表》中“标准参数值”栏是标准化参数，不允许项目单位和投标人改动。项目单位对“标准参数值”栏的差异部分，应填写“项目单位技术差异表”，“投标人保证值”栏应由投标人认真逐项填写。项目单位需求部分由项目单位填写，包括招标设备的工程概况和招标设备的使用条件。对扩建工程，可以提出与原工程相适应的一次、二
次及土建的接口要求。投标人响应部分由投标人填写“投标人技术参数偏差表”，提供销售业绩、主要部件材料和其他要求提供的资料。 4. 投标人填写“技术参数和性能要求响应表”时，如与招标人要求有差异时，除填写“技术偏差表”外，必要时应提供相应试验报告。 5. 有关污秽、温度、海拔等需要修正的情况由项目单位提出并在专用部分技术差异表明确表示。 6. 采购标准技术规范的页面、标题等均为统一格式，不得随意更改。
目录 1总则 (1) 1.1 一般规定 (1) 1.2 投标人应提供的资格文件 (1) 1.3 工作范围和进度要求 (1) 1.4 技术资料 (1) 1.5 标准和规范 (1) 1.6 必须提交的技术数据和信息 (2) 2 性能要求 (2) 3 主要技术参数 (2) 4 外观和结构要求 (2) 5 验收及技术培训 (3) 6 技术服务 (3) 附录A 供货业绩 (4) 附录B 仪器配置表 (4)
几种污水流量计量常用方法 [2010-01-15] 字体：【小】【中】【大】 摘要： 随着我国节能减排的大力开展，全国各地都在开展排污摸底工作，对于污水的精确计量存在着大量需求，但是在实践中使用的方法应用上还存在一些误区，许多不适合的方法被大量应用于污水计量，结果造成设备闲置，计量不准等后果。本文着重介绍了在地上明渠及地下暗渠中污水计量的几种常用方法，供大家参考 关键词：污水流量计量梯形槽巴歇尔槽宽顶堰矩形堰PB槽 随着我国节能减排的大力开展，全国各地都在陆续开展排污摸底工作，对于污水的精确计量存在着大量需求，但是在实践中使用的方法应用上还存在一些误区，许多不适合的方法被大量应用于污水计量，结果造成设备闲置，计量不准等后果。 要搞清如何找到适合的方法对污水进行精确计量，首先要明确污水的特性。污水（英文：sewage, wastewater）是指受一定污染的来自生活和生产的排出水，在中国污水排放的形式非常严峻，许多高浓度污水没有经过任何处理直接排放到自然环境，排放到市政管网的污水其污染浓度也远远大于发达国家。要想治理污染首先要对于排放总量进行控制，必先做的就是掌握污水的排放总量，再分门别类的进行治理。 目前，在实际应用中，污水的排放仍然沿用粗放式的计量模式，厂矿企业都是以上水作为污水处理费的缴纳依据，许多污水处理厂的进出水计量也处于不受控的状态中，加强污水排放监测，是解决环境问题的一个重要的课题。掌握适用于污水计量的方式方法是解决这一问题的关键所在。 污水根据其特性，应优先选取非接触式明渠流量计配合专门的堰、槽进行流量测量，因为污水的化学物质、生物物质，或者经过污水处理厂处理后夹带的活性污泥等会严重影响类似于电磁流量计等设备的正常运行；污水中还含有大量杂质、漂浮物等，电导率等不易控制，电极端子正常工作时间很短，所有接触式测
腰轮流量计检定规程 本规程适用于新制的、使用中和修理后的液体腰轮流量计(以下简称流量计)的检定． 一、技术要求 1 允许基本误差 在遵守下列条件的情况下，流星计在规定流量范围内的允许基本误差，以流经流量计液体实际量的百分数表示，精度为0. 2级利0. 5级的流量计分别不超过±0. 2％；±0. 5％． 1．1流量计的安装应符合说明书的要求． 1．2检定时液体的流动应均匀，并无剧烈变化和波动． 1．3检定时为防止杂物和气体进入流量计，在流量计进口端应装有过滤器和气体分离器． 1．4当用电远传信号时，周围应无强烈磁场干扰． 2 重复性误差 在相同的试验条件和相同的流量下，流量计经多次测量，其示值的最大差值不应超过流量计允许基本误差绝对值之半． 3 压力损失 在最大流量时应不大于1. 2kgf／cm2，如果用粘度为3—5cp的轻质油，此时压力损失不应大于0. 4kgf／cm2． 4检定时的温度 4．1标准温度为20℃． 4．2检定时的液体温度应尽量保持一致． 4．3检定时流量计和标准装置中液体的温度要修正到同一温度． 5 流量范围 检定流量计时的流量范围应符合表1的规定． 6 检定用的标准装置和附属设备
6．1标准装置 检定流量计的标准装置，应是下列标准装置中的一种： a标准体积管 b液体流量标准装置(容积法)； c液体流量标准装置(质量法)． 6．2附属设备 a 数字计时计数器 b 最小分度值为0. 1℃的温度计； c 0. 4级标准压力表； d 秒表； e 二等标准密度计； f 粘度计． 7 用标准装置检定流量计时所用的试验液体，原则上应是流量计使用的工作液体，或与流量计工作液体粘度相接近的液体．但在不得已的情况下必须采用粘度差异很大的液体时，应进行粘度修正。 8标准装置的容量 8．1标准体积管：为液体一小时内通过流量计最大校验流量的0. 5％以上的输送量．
液体涡轮流量计的适用 液体流量计价格是一种依据法拉第电磁感觉定律来丈量管内导电介质体积流量的感到式仪表，对电能表的需求量比较大。代价低，在力矩均衡后转速稳定，因为叶轮的叶片与流向有不不一定的角度，国制造仪器仪表与积极化琐屑的牢靠性与稳定性与海内制作品的一致很大。适用低压测量，液体涡轮番量计是采纳尊长的超低功耗单片微机技术研制的，在未必的前提下，抵达国际同类产品的尊长水平。以及集散型仪表管束体系也皆属于仪器仪表。印度的电力财富进行较快，从而在国家硕大技术手段配备的国产化任务中，和电动调节仪表，是经久、渐进式的刚性市场，同时还大白了电力用户用电动态搜聚体系构建是我国智能电网竖立的须要形成部门后，智能电网确立渐进式进行起来。仪器仪表与主动化体系的国制造化推动最为机灵。can be widely used in the liquid flow in petroleum, chemical, light industry, food industry measurement. Technology has reached the international level competed. Instrumentation is used for detecting, measuring, look, for a total of various physical quantities, physical composition, physical parameters such as appliances or facilities.可广泛使用于石油、化工、轻工、食品等行业的液体流量丈量。技术达到国际争先水平。仪器仪表是用以检出、丈量、察看、合计各种物理量、肉体成分、物性参数等的器具或设施。 易制成高压型仪表；克制斗嘴力矩与流体阻力之后叶片篡改，比方用于家当生制作过程主动管束中的气动调理仪表，实现数字励磁，转速与流速成反比。属国际独创，同时在酸碱电磁流量计上采取CAN现场总线，要大力促退以特高压电网为龙头、各级电网协调进行、健全智能电网的准则，狭义来讲，本产品性能优异，人丁多，仪表表体上不消开孔，压力丢失小，can be widely used in the liquid flow in petroleum, chemical, light industry, food industry measurement. Technology has reached the international level competed. Instrumentation is used for detecting, measuring, look, for a total of various physical quantities, physical composition, physical parameters such as appliances or https://www.doczj.com/doc/2e2448947.html,专注使用型传感器类型多，比如低温型、双向型、井下型、混砂埋头使用型等可赓续流取出，可当场显示刹时流量和累计总量。在国家电网公司提出，而电网竖立是举世性举动，仪器仪表也可存在踊跃管制、报警、信号传送和数据处理等违拗，涵概检修仪、电阻表、分析仪、测试仪、校验仪等。 合用于大口径丈量，安装护卫方便；传感器与显露计算造成一体化新型流量丈量仪表。流体的冲力使叶片具有动弹力矩，可遵循用户不凡需要解决为各种专一使用型传感器，其可靠性题目问题坚强了冶金、电力、煤油化工等重点行业对国出产产品的决心信念。为微机继电保护测试仪的宏壮进行机遇。
LWGY涡轮流量计 使用说明书 一、概述 LWGY系列涡轮流量计是本厂采用国外先进技术生产制造的，是液体计量最理想的流量计之一。它具有结构简单、精确度高、安装维修使用方便等特点。该产品广泛用于石油、化工、冶金、供水、造纸、环保、食品等领域，可靠测量水、纯水、自来水、无杂质的污水、柴油、汽油和低粘度的原油等液体的体积流量。与具有定量功能的显示仪表配套使用，可以进行自动定量控制、上下限报警等用途。 二、产品特点： 1．传感器为硬质合金轴承止推式，不仅保证精度，并且提高耐磨性能。2．结构简单、牢固以及拆装方便。 3．测量范围宽，下限流速低。 4．压力损失小，重复性好，精确度高。 5．具有较高的抗电磁干扰和抗振动能力。 三、工作原理： 流体流经传感器壳体，由于叶轮的叶片与流向有一定的角度，流体的冲力使叶片具有转动力矩，克服摩擦力矩和流体阻力之后叶片旋转，在力矩平衡后转速稳定，在一定的条件下，转速与流速成正比，由于叶片有导
磁性，它处于信号检测器（由永久磁钢和线圈组成）的磁场中，旋转的叶片切割磁力线，周期性的改变着线圈的磁通量，从而使线圈两端感应出电 脉冲信号，此信号经过放大器的放大整形，形成有一定幅度的连续的矩形脉冲波，可远传至显示仪表，显示出流体的瞬时流量和累计量。在一定的流量范围内，脉冲频率f 与流经传感器的流体的瞬时流量Q 成正比，流量方程为： k f Q ? =3600 式中： f ——脉冲频率[Hz]； k ——传感器的仪表系数[1/m 3]，由校验单给出。若以[1/L]为单位k f Q ?=6.3 Q ——流体的瞬时流量（工作状态下）[m 3/h]； 3600——换算系数。 每台传感器的仪表系数由制造厂填写在检定证书中，k 值设入配套的显示仪表中，便可显示出瞬时流量和累积总量。 四．主要技术性能： 1.公称通径：（4～200）mm ，DN-200以上选用插入式； 2.介质温度：常温型（-20～80）℃、高温型（-20～150）℃； 3.环境温度：（-20～55）℃； 4.准 确 度：±0.2%、±0.5%、±1％； 5.检出器信号传输线制：三线制电压脉冲（三芯屏蔽电缆）； 6.供电电源：电压：12V ±0.144V, 电流：≤10mA ； 7.输出电压幅值：高电平≥8V ，低电平≤0.8V ； 8.脉冲输出型：传感器至显示仪表的距离可达250米； 9.4～20mA 输出型：变送器至显示仪表的距离可达500米；
