技术交底书单位：中铁十八局集团贵州平坝至马场城市快速工程指挥部工程项目工
程数量排水工程工程部位进度要求雨污水管按项目部要求编号接受班组及有关人员日期交底内容：一、施工准备1、材料本工程雨水管采用 DN800 钢筋砼Ⅱ级管，污水管主要是 DN400，DN500 两种种管径；采用 HDPE 钢塑复合排水管。管道运到
现场，采用目测法，对管道是否有损伤进行检查：管道内外壁光滑无气泡、裂口、脱皮及明显的凹陷、杂质、颜色不均匀；管节的同一截面壁厚偏差不能超过 14%；管节弯曲不得大于 1%；管节端口平整，并垂直于轴线。并做好记录与验收手续，同时按
要求见证取样送检。 2、机具电动工具：立式夯实机。手动工具：手锯，吊链，棉
纱绳，锉刀，电热熔机。二、施工工艺管道铺设施工工序流程如下：沟槽开挖及处
理1、沟槽开挖及处理：沟槽开挖放坡坡比采用1:1，现场如遇不良土层可适当调整。开挖及回填断面图如下：管道安装闭合性试验沟槽回填。工程部负责人现场技术
员班组签认-1-
沟槽底部的开挖宽度，应符合设计要求；管道一侧的工作面宽度管道一侧的工作面宽度 a (mm) 管道的外径 D0 混凝土类管道刚性接口柔性接口刚性接口柔性接口刚性接口柔件接口刚性接口 400 300 500 400 600 500 800～ 1000 金属类管道、化学建材管道300 400 500 D0≤ 500 500＜D0≤ 1000 1000＜D0≤ 1500 1500＜D0≤ 3000 700 柔性接口 600 注：1 槽底需设排水沟时，a 应适当增加； 2 管道有现场施工的外防水层时，a 宜取 800mm； 3 采用机械回填管道侧面时，a 需满足机械作业的宽度要求。管线开槽后必须会同勘察、设计、甲方、监理验槽，沟槽经验收合格后即可进行砂垫层部分基础施工。砂基础采用中粗砂，雨水管槽砂垫层厚 150-200mm，污水管槽砂垫层厚 150mm，由人工铺设，振密实。中粗砂含水量不大于砂重的 10%。砂石基础铺设作到表面平整，其横断面最大水平偏差控制在 10mm 以内，压实系数不低于90%，以满足管道的安装要求。工程部负责人现场技术员班组签认-2-
当现场状况不符合设计要求时，及时进行现场处理；遇有地下水时，应采用可靠的降
水措施，地下水将至管底 0.5m 以下。由于 HDPE 双壁波纹管，每节管承口处需要
挖一稍深的工作坑，以便使管子稳平及检查、修找胶圈就位情况。随安管随挖工作坑，保证工作坑有足够尺寸，使管子大口悬空。承插安装后，用砂填实工作坑。如图所示：2、管道安装： 1）、安装前管床处理管床必须处理的连续平整，不得有大颗粒圆石（直径大于 38mm）或尖角形石块（大于 25mm），防止应力集中损伤管道。 2）、下管、排管（布管）：管道安装采用人工安装。槽深不深时由人工抬管入槽，槽深大于 3m 或管径大于公称直径 DN400mm 时，用非金属绳索溜管入槽，依次平稳的放在沙砾基础管位上。严禁用金属绳索勾住两端管口或将管材自槽边翻滚抛入槽中。混合槽或支撑槽，采用从槽的一端集中下管，在槽底将管材运送到位。砂基础垫层经验收合格后进行下管施工，下管前管道内外壁清扫干净，并进行外观检查，合格品用于吊放。按设计要求进行排管，排管从下游开始排放，管道承口为进水方向，两管节间搭接 300~400mm。 3)、管道接口 HDPE 双壁波纹管采用橡胶圈承插接口；HDPE 塑钢
缠绕排水管，当管径＜1200 时采用卡工程部负责人现场技术员班组签认-3-
箍式弹性连接，当管径≥1200 时采用电热熔带连接。为确保接口质量，管道连接所需橡胶圈，不锈钢卡箍和电热熔带等均应由该管材生产厂家配套供应。 4)、稳管由于管道承口为进水方向，管道安装从下游开始安装，朝上游连续铺设。先将设计井段第一节管按检查井井位稳好，回填管道两侧砂基础，以提高此节管道稳定性，同时增大管道安装过程中的摩阻力。事先在该节管管体上套好两根棉纱绳，留作以后管节撞口时用。采用水准仪、经纬仪现场全过程对管到中心线和高程控制校核。管道安装前挖工作坑，工作坑满足安装要求，且使双管身与砂垫层基础均匀接触。 5）、管道修补管道敷设后，因意外因素造成管壁出现局部损坏，当损坏部位的面积或裂缝长度和宽度不超过规定时，可采取粘贴修补措施。管壁局部损坏的孔洞直径或边长不大于20mm 时，可用聚氯乙烯塑料粘接溶剂在其外部粘贴直径不小于 l00mm 与管材同样材质的圆形板。管壁局部损坏孔洞为 20～100mm 时，可用聚氯乙烯塑料粘接溶剂在其外部粘贴不小于孔洞最大尺寸加 l00mm 与管材同样材质的圆形板。管壁局部出现裂缝，当裂缝长度不大于管周长的 1／12 时，可在其裂缝处粘贴长度大于裂缝长度加100mm、宽度不小于 60mm 与管材同样材质的板，板两端宜切割成圆弧形。修补前应先将管道内水排除，用刮刀将管壁面破损部分剔平修整，并用水清洗干净。对异形壁管，必须将贴补范围内的肋剔除，再用砂纸或锉刀磨平。粘接前应先用环已酮刷粘接部位基面，待干后尽快涂刷粘接溶剂进行粘贴。外贴用的板材宜采用，从相同管径管材的相应部位切割的弧形板。外贴板材的内侧同样必须先清洗干净，采用环已酮涂刷基面后再涂刷粘接溶剂。对不大于 20mm 的孔洞，在粘贴完成后，可用土工布包缠固定；对大于 20mm 的孔洞和裂缝，在粘贴完成后，可用铅丝包扎固定。在管道修补完成后，必须对管底的挖空部位按支承角的要求用粗砂回填密实。对损坏管道采取修补措施，施工单位应事前取得管理单位和现场监理人员的同意；对出现在管底部的损坏，还应取得设计单位的同意后方可实施。坚决抵制违章操作现象。工程部负责人现场技术员班组签认-4-
电焊工作业时必须穿戴工作服、绝缘鞋、电焊手套、防护面罩、护目镜等防护用品，
高空作业必须系好安全带。雨后应清除积水后方可作业。如采用焊条焊补或化学止水剂等堵漏修补措施，必须取得管理单位同意后方可实施。当管道损坏部位的大小超过上列条文的规定时，应将损坏的管段更换。 3、封闭性检验沟槽铺设不超过 5 个连续井段后要及时通知实验监理及实验员做封闭性实验，对于无法分段的管道，应由工程有关部门根据具体情况确定。无压力管段闭水试验时，试验管段应符合以下规定：1）、管道及检查井外观质量已验收合格；、 2）、管道未回填土且沟槽内无积水；3）、全部预留孔应封堵，不得渗水； 4）、管道两端堵板承载力经核算应大于水压
力的合力；除预留进出水管外，应封堵坚固，不得渗水。 5）、顶管施工，其注浆孔封堵且管口按设计要求处理完毕，地下水位于管底以下。 4、回填管道敷设验收合格
后应立即进行回填。管道两侧及管顶以上回填高度不小于 0.5m。从管底基础至管顶0.5m 范围内，管两侧必须用人工对称、分层回填夯实。严禁用机械推土回填。从管
底基础面至管顶 0.5m 以上范围内回填材料全用中粗砂回填。管道胸腔填实密度≥95%，管顶以上 0.5m 范围内填实密度为 87%，管顶 0.5m 以上至地面按路基要求回填，但
其密度不小于 90%。填筑全用立式夯实机进行夯实。具体情况详见上图管槽开挖及回填断面图。回填土过程中不允许带水回填，不得回填积泥、有机物，回填土中不能含有石块、砖头、冻土块及其他杂硬物件。沟槽回填，从管线、检查井等构筑物两侧同时对称回填，确保管线及构筑物不产生位其他未尽事宜，参照《HDPE 高密度聚乙烯
双壁波纹管工程技术规范》和《聚乙烯塑钢缠绕排水管道工程技术规范》（CECS 248：2008）。三、质量要求主控项目管道的走向、标高及坐标等应满足设计要求，且符合施工规范要求。工程部负责人现场技术员班组签认-5-
管道交付使用前，必须进行通水试验，并做好记录。一般项目橡胶密封圈正确就位，不扭曲、不脱落管道安装前挖的工作坑尺寸满足管道安装要求，且使双壁波纹管管身以及塑钢缠绕排水管与砂垫层基础均匀接触。成品保护管道的运输、安装要谨慎操作，避免刮碰损伤。安装完毕要及时对外表进行保护，防止交叉作业污染管道。在管道安装过程中，管道未堵口前应对接口处做临时封堵，以免污物进入管道。四、安全注意事项沟槽开挖前联系设备管理单位对既有管道、电缆或其他构筑物防护，并在有防护员在场的情况下方可机械施工。沟槽开挖过程中必须设置明显的警示标志和安全防护措施，必要时派专人看守。机械开挖和回填时施工人员严禁接近挖掘机回旋半径以防机械伤人，在基槽内施工作业时要时刻注意基槽上方土方，防止土方坍塌。施工过程中，所有施工人员必须持证上岗，佩戴好防护用品，遵守劳动纪律，严格按规范施工。五、文明施工1、施工场地保持干净整洁,各种施工材料及施工机具按指定地点堆放整齐,并分别作出标识，不得随意摆放。2、施工完毕后，按要求对场地进行清理，并将生产、生活垃圾集中收集以便统一处理，严禁乱弃、乱倒，更不得向河流中倾倒。
3、保证施工机械正常工作，尽量使噪声对周围环境和野生动物的影响降到最低限度再进行填筑施工。
4、施工便道注意经常洒水保养，防止尘土飞扬、污染环境。六、本交底未尽事宜及交底不明确或对交底有疑问之处请及时与项目部工程部联系。工程部负责人现场技术员班组签认-6-
雨水口及雨水支管施工技术交底 项目：贵安新区贵安路联络线道路工程2标 单位：中铁港航局集团有限公司
一、适用条件及范围 K34+200~K40+420雨水口及雨水支管施工。 二、施工工艺 1、工艺流程 施工准备→施工放样→沟槽开挖→垫层施工→管道吊装→管道接口→三角区、管腔、管顶回填→检查井砌筑。 2、施工技术要求 、沟槽开挖 1）、根据检查井位置，用钢尺从检查井中心位置往大里程方向引出3米，为雨水口中线位置。用白灰撒出雨水支管和雨水口的开挖线，雨水口和雨水支管一起开挖，采用机械开挖为主、人工清底为辅。 2）、机械开挖至距设计标高20cm，人工集中挖除清底，找平夯实。开挖过程中严禁超挖。 、管道基础施工 1）、管道开挖完成后，即铺设砂砾垫层，垫层厚度为10cm。 2）、垫层采用人工铺设，找平，并采用平板打夯机夯实，其密实度要求达到95%以上。、雨水支管铺设安装及接口 1）、本段采用DN300双壁波纹管，采用承插式弹性密封橡胶圈接口。 2）、雨水口耳管外壁满包C15、厚200mm的混凝土保护层。 、雨水口砌筑 1）、施工人员将雨水口基础清至指定标高，雨水口由路缘石顶面下反为基础底，基础采用10cm厚C15混凝土。 2）、根据雨水口中心位置，画出雨水口位置砌筑雨水口，在砌筑至井路面顶以下30cm 左右时，由技术人员再次确认精确标高，严格按照指定标高砌筑。 、过梁安装 雨水口砌筑至设计标高后，及时安装过梁，安装时砖墙顶面用水冲刷干净，并铺砂浆，按照设计标高找平。 三、雨水口及雨水支管质量控制要点 1、雨水口质量控制要点 、在雨水口基础上，先铺砂浆后再砖砌，一般采用一丁一顺或二丁一顺砌筑。每层
一、施工准备 1.1工程概况 本排水工程为新建工程，污水管采用HDPE钢带缠绕B型管,以为DN300和DN400两种口径,其中DN300环刚度≥8KN/m2,DN400环刚度≥8KN/m2 ，污水管采用电热熔接口连接。 1.2.1主要机具 1、吊车、热熔焊机、手拉葫芦、经纬仪、水准仪等。 2、一般机具有：吊绳、小白线和钢卷尺等。 1.2.2 作业准备 1、应严格控制基底高程，严禁超挖。基底设计标高以上0.2～0.3m原状土要用人工清理至设计标高，并在下管前要复测基底高程。 2、在管道铺设前，先放出井位，确定管口位置，并根据管口位置进行排管及人工挖接口坑，使接口坑呈弧形承托面并根据砂基的下沉量复核好高程。 3、施工机械进入现场时，并作好安全警示牌。 4、熟悉图纸及相应技术规范、规程，做好班前技术交底。 二、质量要求 2.1质量要求 1、HDPE缠绕管其技术性能要求: ①管道抗渗性能检验压力试验合格，抗裂性能脱皮现象，钢筋保护层厚度不得超过止胶台高度。 ②承口和插口工作面光洁平整，局部凹凸度用尺量不超过2mm，不应有刻痕和脱落。 ③管体外表面应有标记，应有出厂合格证，注明管材型号，出厂水压试验的结果，制造及出厂日期，厂质检部门鉴章。 ④检查承口、插口尺寸。用专用量径尺量需记录每根管的承口内径，插口外径及其椭圆度，承插口配合的环向间隙，应能满足选配的胶圈要求。 2、管道基础应符合下列规定： 主控项目 1、原状地基的承载力符合设计要求； 检查方法：观察，检查地基处理强度或承载力检验报告、复合地基承载力检
验报告。 2、砂石基础的压实度符合设计要求或本规范的规定； 检查方法：检查砂石材料的质量保证资料、压实度试验报告。 一般项目 3、原状地基、砂石基础与管道外壁间接触均匀，无空隙； 检查方法：观察，检查施工记录。 4、管道基础的允许偏差应符合下表的规定。 表管道基础的允许偏差 3、管道铺设应符合下列规定： 主控项目 1、管道埋设深度、轴线位置应符合设计要求，无压力管道严禁倒坡； 检查方法：检查施工记录、测量记录。 2、柔性管道的管壁不得出现纵向隆起、环向扁平和其他变形情况； 检查方法：观察，检查施工记录、测量记录。 3、管道铺设安装必须稳固，管道安装后应线形平直； 检查方法：观察，检查测量记录。 一般项目 4、管道内应光洁平整，无杂物、油污；管道无明显渗水和水珠现象； 检查方法：观察，渗漏水程度检查按相应规范条文执行。 5、管道与井室洞口之间无渗漏水； 检查方法：逐井观察，检查施工记录。
污水排水管道施工技术交底 工程名称大英县文化产业园区滨江南、北 路项目 接受班组管网施工班组 分部分项工程名称排水管网工程交底时间年月日 交底内容： 本市政工程雨、污排水工程包括雨水D300钢筋混凝土企口管、D400、D600、D800、D1000、D1200、D1400钢筋混凝土承插口；污水D400、D500、D600、D800钢筋混凝土承插口，D300为混凝土360度满包基础，其余均为砂石基础，检查井采用混凝土现浇。由于全线污水管均比雨水管埋置深，施工中先进行污水管施工，后雨水管施工的方案，先下游后上游的原则。 一、管槽开挖 管沟开挖以机械为主，人工辅助，开挖顺序应按先下游后上游的原则。首先测量放线，用全站仪放出施工段雨污水检查井位置，两点位之间用石灰撒线后用机械开挖，砂石基础沟槽开挖宽度按国标06MS201-1执行，沟槽宽度为D+2t+2a；采用混凝土基础时，基坑宽度按GB50268-2008执行，沟槽宽度为D1+2（b1+b2+b3)。槽底高程的允许偏差为±10mm。现场施工时根据地层土壤特性调整开挖放坡，遇特殊地层或有障碍物不能满足稳定要求时，采取加大边坡措施。开挖完毕，人工清理沟槽，机械开挖严禁超挖，预留20cm以上由人工开挖至设计高程，如超挖用碎石回填并夯实。如果有地下水应采取降水措施，采用井点法进行降水，使地下水汇集于此，用抽水机抽水，把水位降至槽底0.50m以下。 如遇不同地质条件，为保证边坡稳定，放坡系数按照下表执行： 基坑坑壁坡度（表一） 坑壁土类 坑壁坡度 坡顶无荷载坡顶有静荷载坡顶有动荷载 沙类土1：1 1：1.25 1：1.5 卵石、砾类土1：0.75 1：1 1：1.25 粉质土、粘质土1：0.33 1：0.5 1：0.75 极软岩1：0.25 1：0.33 1：0.67 软质岩1：0 1：0.1 1：0.25 硬质岩1：0 1：0 1：0
XXXX工程 工艺管道技术交底 交底人： 质检员： 接受人： XXXXXXX公司 XX年XX月
交底内容：XXXXX工段工艺管道 一、技术措施 1、编制依据 ⑴设计文件. ⑵GB50236-98《现场设备、工业管道焊接工程施工及验收规范》 ⑶GB50235-97《工业金属管道工程施工及验收规范》 ⑷《压力管道安全管理与监察规定》 ⑸其他相关的施工及验收规范和检验评定标准。 2、工程测量 根据建设单位提供的平面控制网点的位置编号及其坐标和高程数据，确定管网设计线位和高程，中线桩和水准点均应用平移法设置于便于观察和使用的部位。 3 ．管道安装 3、1管道支架安装 ⑴管道支架的位置应正确、平整、牢固，坡度符合设计规定。 ⑵导向支架的导向接合面应洁净、平整、接触良好，不得有歪斜和卡阻现象。 ⑶支架、滑托的焊接应按设计图纸施焊，不得有漏焊、欠焊或裂 缝等缺陷。管道与固定支架、滑动支架等焊接时，管壁上不得有焊缝咬肉等现象存在。 ⑷管道安装时，不宜使用临时性的支架。必须使用时，应作出明 显的不安全标记，其位置应避开正式支架的位置，且不得影响正式支架的安装。 3.2、管道及附件安装 ⑴管材、管件、阀门检查 所有管子、弯头等部件使用前应进行外观检查，应无重皮、严重锈蚀、撞击凹坑、裂纹等缺陷。阀门、管件不能有裂纹、砂眼等缺陷。所有用于该工程阀门应根据有关规范进行压力试验，试压不合格的阀门不得使用，阀门检查试验应有相应的水压试验记录。 ⑶管道正式铺设前，应进行下述工作： 组对管子前所有设备应准备齐全。复核所有焊工上岗合格证，不得有无证焊工或过期项目焊工上岗施焊，当需要割管材时，现场可用机械切割、乙炔切割或等离子切割，管子切口质量应符合下列
陶东路工程雨水管线施工交底技术资料 一、钢筋混凝土雨水管 1、雨水管槽开挖 ①、管沟开挖以机械为主，人工辅助，首先测量放线，用经纬仪或全站仪放出道路中心线，根据设计图纸要求从道路中心线量出管线位置，用石灰粉打出管沟开挖边线及中线后用机械开挖，如果无特殊情况，按照1：1放坡进行开挖，开挖底宽按照垫层宽度每侧加宽至少0.5m进行，开挖完毕，人工清理沟槽，机械开挖严禁超挖，预留15cm以上由人工开挖至设计高程，如超挖用碎石回填并夯实。如果有地下水应采取降水措施，采取降水措施，加宽开挖宽度在原来基础上至少加宽1m，人工开挖排水沟，使地下水汇集于此，集中于下游用抽水机抽水，把水位降至槽底0.50m以下。如遇不同地质条件，为保证边坡稳定，放坡系数按照下表执行： 基坑坑壁坡度（表一） 注：1）坑壁有不同土层时，基坑坑壁坡度可分层选用，并酌设平台； 2）坑壁土类按照《公路土工试验规程》（JTJ051）划分； 3）岩石单轴极限强度＜5.5、5.5～30、＞30时分别为极软、软质、硬质岩； 4）当坑壁深度大于5m时，基坑坑壁坡度可适当放缓或加设平台。 5）若土的湿度有可能使坑壁不稳定而引起坍塌时，坑壁坡度应缓于该湿度下的天然坡度；当基坑有地下水时，地下水位以上部分，若土质易坍塌或水位在基坑底以上较深时，应加固开挖。并根据现场实际情况具体调整。
沟槽质量检查和验收标准（表二） 2、砼垫层施工 检测基底，各项指标合格后根据现场技术人员的放线测量，支摸板，经监理工程师验收合格后进行砼（砼采用商品砼）垫层浇筑，并用平板振动器振实，人工抹面。并留置试块每100m不少于1组或每一工作组不少于一组。 垫层质量检查和验收标准（表三） 3、安管及管道接口 管道安装以吊车为主，人工辅助。要求安放稳固，坡底无倒流水。管道安装完成后检验承插口橡胶圈是否与管道密贴，发现有空隙或脱落要重新安装管道，直至橡胶圈和管道相密贴无松动。
共 1 页第1 页 单位工程名称***工程交底时间2010-10-16 施工单位***项目部交底部位管线施工 工序名称测量放线、施工带清理、管沟开挖及回填 参加交底人员： 交底内容： 测量放线、施工带清理、管沟开挖及回填 1.根据施工图进行现场放线,管线穿越已建埋地管道、电力电缆、等地下构筑物和其他隐蔽工程交叉时，放线在交叉范围两侧做出明显的标志，并事先人工开挖找出地下已建构筑物。 2.按指定线路在施工前将无植被处用推土机对施工作业带内的堆放物、构筑物等进行清理，并加以平整，保证施工作业机械行驶和管道施工，有植被处用人工清理施工作业带。清理和平整施工作业带时，应注意管线地下管网，施工时注意安全。 3.在施工带范围内，对于影响施工机具通行或施工作业的石块、杂草、树木应清理干净，沟、坎应予平整，有积水的地势低洼段应排水。 4.扫线长度按图纸，扫线宽度为6米(根据征地要求最后确定宽度)。作业带应扫平扫直。 5.管沟开挖根据测量放出的中心线进行，开挖采用机械开挖和人工开挖相结合，在无植被处采用机械开挖人工清沟方法，有植被处和有地下设施时采用人工开挖；弃土堆放在没有布管一侧，堆土距沟边不得小于0.8m，管沟深度为1.4～1.5m（保证管顶距地面1.2m），沟底宽度为管道结构的外径加上0.5m的余量，管道同沟的情况，每增加一根管道增加管道结构的外径后再增加0.25m。边坡比根据不同的土壤和破顶载荷情况可以为1:0.33～1：1.5。开挖管沟平整，中心偏移小于100mm，管沟深度偏差-200mm～+100mm，管沟地形起伏必须满足弹性敷设的弯曲半径1000D(管道外径)。 6.回填土前,应仔细检查,管子在沟内不得有悬空现象不得超过2m,应清除管沟内的积水及杂物.回填时,严禁用碎石或片石回填.从管子顶部以上200mm范围内应用细土回填,其余部分可用沟边原土回填,回填土应夯实（道路、井场）,并做0.3m高管垄，管垄宽度300～500mm。 7、管道穿越砂石路采用大开挖，时间选在车辆通过较少的时间段，套管下沟之后，立即回填土，每500mm压实一次，以最快的时间用土戈壁对路面进行恢复（当天穿越当天完成），穿越干沟采用弹性敷设，开挖深度为干沟底以下2m。 8、管道中有固定墩的地方，现场浇注固定墩，施工按规范进行，并做好混凝土养护工作，拆模后按图纸要求做好防腐后再回填。 9、标志桩制作严格按图纸要求进行预制，埋设时按图纸说明进行埋设。 技术负责人交底人接受交底人
. . 施工技术交底记录 2017年4月 27 日第1页共5页工程名称 临沂市新城热力有限公司供水中继泵站、 丹桂园、金颐家园管网工程第一标段 分部工程管道 分项工程名称沟槽开挖、砂垫层、回填 交底内容： 一、施工准备 1、技术准备 （1）施工前做好图纸会审，编制施工组织设计（方案）。 （2）施工前对现况管线构筑物的平面位置和高程与施工管线的关系，经核实后，将了解和 掌握的情况标注在图纸上。 （3）完成施工交接桩、复测工作，并进行护桩及加密桩点布置。 （4）管节的水压试验、砂浆配合比、回填土的最佳密实度试验已完成。 2、材料要求 （1）砂：采用坚硬、洁净、级配良好的天然砂，含泥量不得大于2%。砂的品种、质量应符合国家现行标准《普通混凝土用砂质量标准及检验方法》（JGJ52）的要求，进场后按有关规定进行取样试验合格。 3、机具设备 （1）设备：根据埋设管线直径大小，选择适宜的挖掘机、自卸载重汽车、翻斗车、运输车辆、振动夯、蛙式打夯机等。 （2）工具：浆筒、刷子、抹子、水平尺等。 4、作业条件 （1）地下管线和其它设施调查清楚。地上、地下管线设施拆迁或加固措施已完成，施工期 交通疏导方案、施工便道经有关部门批准。 （2）现场“三通一平”已完成，地下水位降至槽底0.5m以下。 （3）施工方案已办理审批手续。 二、施工工艺 1、操作工艺 （1）测量放线 ①开挖前测量 A、沟槽开挖前根据设计图纸及施工方案进行中线定位，采用极坐标方法测放管线中线桩时，应在起点、终点、平面折点、竖向折点及直线段的控制点等位置测设中心桩。 交底单位山东建诚建设集团有限公司接收单位施工队 交底人接收人
PVC-U排水管道安装施工技术交底 一、管道安装工程，施工前应具备条件： 1、设计图纸及其它技术文件齐全，并经过会审通过。 2、有批准的施工方案或施工组织设计，已进行技术交底。 3、材料、施工力量机具等已准备就绪，能保证正常施工。 4、施工人员已经过建筑排水PVC-U管道安装的技术培训。 5、施工现场三通一平。 6、施工现场有材料堆放的库房，能满足施工需要。 二、材料： 1、管材、管件等材料应具有质量检验部门的产品合格证，并有明显的标志标明生产厂的名称和规格。包装上应标有批号、数量、生产日期和检验代号。 2、胶粘剂必须标有生产厂名称，生产日期和使用期限必须有出厂合格证和使用说明书，管材、管件、胶粘剂应由同一厂家配套供应。 3、管材与管件的质量应符合下列规定： 1、管材与管件的颜色应一致，无色泽不均匀及分解变色。 2、管材的内外壁应光滑、平整、无气泡、无裂口、无明显的痕纹和凹陷。 3、管材的端面必须平整并垂直于轴线。 4、管材与管件的物理、力学性能标准应符合国家规定的标准。 5、管材不允许有异向弯曲、直线度的公差不小于0. 3%o 6、管件应完整无缺损、浇口及溢返应修理平整、内外表面平滑、无明显痕纹。 7、胶粘剂内不得含有团块、不溶颗粒和其它杂质，不得呈胶凝状态,
不得有分裂层，在未搅拌的情况下，不得有析出物，不同型号的胶粘 剂不可混用。寒冷地区使用的胶粘剂，其性能必须适应当地的气候条件。 8、管材运输中应捆扎，每捆重量不宜超过50kg,管件应按不同规格分别装箱，均不得散装。 9、管材和管件在运输、装卸和搬动时应小心轻放。排列整齐，不得受到剧烈撞击，尖锐物品碰撞，不得抛、摔、滚、拖和烈日曝晒。在寒冷地区或严冬气候中，必须特别注意。 10、同车运管材和管件时，严禁管材放在管件上。 11、管材与管件均匀应存放于温度不超过40°C的库房内，距离热源不得小于Im,库房应有良好的通风。 12、管材应水平堆放在平整的地面上，如果支垫物支垫时，其宽度应不小于75mm,间距不大于lm。外悬的端部不超过0. 5叠置高度不得超过l-5m,且不允许不规则堆放与曝晒。 三、管道安装： 1、地而以上排水管安装，必须在埋地管铺设完毕办好验收手续后进行。 2、埋地管应在基土平整坚实可靠的情况下进行铺设。 3、埋地管穿越基础的预留孔洞时，必须配合土建按设计的位置与标高施工。 4、埋管穿越地下室墙壁时，必须按设计要求采取严格的防水措施。 5、在整个楼层结构施工过程中应配合土建作好管道穿越墙壁和楼板的预留孔洞工作。孔洞尺寸无设计时，可比管材外径大50-100mmo 6、管道安装前，必须检查预留孔洞的位置和标高是否正确。并必须清除管材和管件上的污垢杂物。 7、管道系统安装宜在墙面粉刷结束后连续完成，安装间断时，敞口处
西柏坡电厂废热利用入市工程一期工程 施工第一标段 管道安装安全技术交底 秦皇岛市政建设集团有限公司 2015年9月
西柏坡电厂废热利用入市工程施工第一标段 管道安装工程安全技术交底 主讲人：王增军 1. 作业现场应划定作业区，并设安全标志，非作业人员不得入内。 2. 焊工应经专业培训、考试合格，取得焊接操作证和锅炉压力容器压力管道特种设备操作人员资格证，方可上岗作业。 3. 凡患有中枢神经系统器质性疾病、植物神经功能紊乱、活动性肺结核、肺气肿、精神病或神经官能症者，不得从事焊接作业。 4. 焊接(切割)作业中涉及的电气安装引接、拆卸、检查必须由电工操作，严禁非电工作业，并应符合施工用电安全技术交底具体要求。 5. 高处作业必须设作业平台，宽度不得小于80cm，高处作业下方不得有易燃、易爆物，且严禁下方有人；作业时，应设专人值守。 6. 焊接(切割)作业后必须整理缆线、锁闭闸箱、清理现场、熄灭火种，待焊、割件余热消除后，方可离开现场。 7. 焊接作业必须纳入现场用火管理范畴；现场必须根据工程规模、结构特点、施工季节和环境状况，按消防管理部门的规定配备消防器材，采取防火措施，保持安全；作业前必须履行用火申报手续，经消防管理人员检查，确认现场消防安全措施落实后，方可签发用火证；作业人员持用火证后，方可焊接作业。 8. 焊接作业场所应符合下列要求： （1) 作业场所必须有良好的天然采光或充足的安全照明。
（2) 现场地面上的井坑、孔洞必须采取加盖或围挡等措施，夜间和阴暗时尚须加设警示灯。 （3) 焊接设备、焊机、切割机具、气瓶、电缆和其他器具等必须放置稳妥有序，并不得对附近的作业与人员构成妨碍。 （4) 作业场地应平整、清洁、干燥，无障碍物，通风良好，空气中氧气和有毒、有害气体的浓度应符合国家现行有关标准的规定。 （5) 施焊区周围10m范围内，不得放置气瓶、木材等易燃易爆物；不能满足时，应采用阻燃物或耐火屏板(或屏罩)隔离防护，并设安全标志。 9. 作业人员必须按规定佩戴齐全的防护用品，并符合下列要求： （1) 焊工作业必须佩戴耐火、状态良好、足够干燥的防护手套。 （2) 作业人员应根据具体的焊接(切割)操作特点选择穿戴防护服。 （3) 需要对腿做附加保护时，必须使用耐火的护腿或其他等效的用具。 （4) 作业人员身体前部需要对火花和辐射做附加保护时，必须使用经久耐火的皮制或其他材质的围裙。 （5) 当现场噪声无法控制在规定的允许声级范围内时，必须采取保护装置(耳套、耳塞)或其他适用的保护方式。 （6) 在仰焊、切割等操作中，必要时必须佩戴皮制或其他耐火材质的套袖或披肩罩，也可在头罩下佩戴耐火质的防灼伤的斗篷。
施工技术交底单 施工单位：苏州金螳螂建筑装饰股份有限公司本交底单共页第页工程名称三亚海棠湾国际购物中心（一期）施工班组水电班组 分部分项工程名称排水安装工程班组长 交底时间 主要成员 交底人 交底内容一、施工准备 （一）作业条件 UPVC埋设管道，应开挖沟槽，沟槽要平直，必须有坡度，沟底夯实。地下铸铁排水管道的铺设必须在基础达到或接近±O.OO标高，房心回填到管底或稍高的高度，房心内沿管线位置无堆积物，且管线穿过建筑基础处，己按设计要求预留管洞。暗装管道(包括设备层、竖井、吊顶内的管道)首先应核对各种管道的标高、坐标的排列有无矛盾。预留孔洞、预埋件巳完成。土建支模巳拆除，操作场地清理干净，安装高度超过3.5m应搭脚手，并做好安全防护。室内明装管道要与结构进度相隔二层的条件下进行安装。室内地平线应弹好，粗装修抹灰工程已完成。安装场地无障碍物。 （二）材料要求 1.硬质聚氯乙烯(UPVC)管材、管件、支架、粘接剂应是管材厂家配套产品。 管道规格尺寸应与卫生洁具连接适宜，并有产品质量合格证、相关检验报 告及说明书。管材内外表层应光滑，无气泡、裂纹，管壁厚度均匀，色泽 一致。直管段挠度不大于1%。管件造型应规矩、光滑，无毛刺。承口应有 梢度，并与插口配套。码放时地面要平，如果上架应多设几个支点防止管 子变形。冬季防止冻坏，夏季防止太阳晒。用到的其他材料有：粘接剂、 型钢、圆钢、卡件、螺栓、螺母、肥皂、铅笔等。 2.铸铁排水管道及管件品种、规格应符合设计要求。灰口铸铁的管壁应厚度 均匀，内外光滑整洁，无浮砂、包砂、粘砂，更不允许有砂眼、裂纹、飞 刺和疙瘩。承插口的内外径及管件造型规矩，法兰接口平正光洁严密，地 漏和返水弯的扣距必须一致，不得有偏扣、乱扣、方扣、丝扣不全等现象。 青麻、油麻要整齐，不允许有腐朽现象。沥青漆、防锈漆、调和漆和银粉 必须有产品合格证。水泥一般采用强度等级P.O32.5的普通水泥，必须有 产品合格证、出厂检测报告及进场复验报告。用到的其他材料有：汽油、 机油、胶皮布、电气、焊条、型钢、螺栓、螺母、铅丝等。 3.不得使用国家限制使用和淘汰落后的建材产品。 4.主要设备、器具应有安装使用说明书。 （三）主要机具 1、UPVC管道。
高邮市镇级污水处理配套管网工程 安全技术交底 工程名称：高邮市镇级污水处理配套管网工程 施工单位：高邮市水利建筑安装工程总公司 交底时间：2019年11月23日 交底内容： 一、沟槽开挖 1、施工现场必须贯彻“安全第一，预防为主”的方针，坚持“以人为本，以技术为实”的策略。 2、开挖前应对开挖场地进行清理，对地下管线进行调查，并予以保护。如影响施工，应及时协调有关部门和单位，以便于及时解决，保障工程的顺利进。 3、机械开挖时严禁所有人员进入其旋转半径以内。 4、开挖时应严格按照边线进行开挖，严禁超挖。 5、施工队伍对施工人员的安全、教育、培训和学习工作必须有针对性、需要性、动态性 6、正确使用个人防护用品和安全防护设施。 7、施工现场各类防护设施、机械设备、临时用电、脚手架等均需严格验收后，方可挂牌使用。 8、要制定对施工现场危险部位的安全监控措施。 9、根据实际需要及有关规定张挂各类安全标志、警告牌、安全标语等，渲染施工现场的安全气氛。
10、施工现场必须制定有关控制环境污染（道路保洁、噪音、污水排放）的措施。 11、施工现场必须按规定设置消防器材设备，对动火进行审批和监护。 12、运土车辆必须覆盖，严禁撒漏，污染路面必须清扫。13、边沟土方堆放距坑边不小于1米，高度不高于1.5米。 14、沟槽周边设置安全路示标志，夜间设置安全警示灯。 15、主要的交通道路施工时必须按要求设置围挡，上下班期间需设专人指挥交通。 二、管道安装 1、施工前或施工中应对所用工具、机械等进行详细检查，如有损坏应及时进行更换或修理，以保证使用时安全可靠。尤其是要检查钢丝绳是否完好。 2、管道安装作业时必须載好安全帽，上下沟槽设立梯，上端要扎牢，下端应有防滑措施。 3、管道吊装前认真检查及吊绳质量，吊装速度均衡，吊装机械回旋半径内严禁立人及其他施工作业。 4、挖掘机吊装下管时，应设专人指挥，操作人员集中精力，服从指，互相配合，不得自高开工作岗位，沟内人员应站在安全角落。 5、吊管不得随意碰撞沟壁，以免引起边坡不稳。 6、夜间操作施工时，应设置足够的照明设，设警示灯，危险区悬挂明显标志。
共1页第1 页 单位工程名称昆明市空港经济区、深圳工业区、 呈贡新城净配水工程 交底时间2012-7-11 施工单位交底部位管线施工 工序名称B、C段工作内容 参加交底人员： B段工作内容：空港经济区南区自来水厂南水厂DN800加压管工程，工程范围是起点接至南水厂南侧围墙外5mDN1000留口，终点为空港南区二级泵站工程南侧围墙外2m，管径为DN800，单管敷设，全长2500米，其中DN800钢管长度为260米，DN800球墨铸铁管道长度为2240米。 C段工作内容：空港经济区南区自来水厂DN800机场专供管工程接至南水厂东南侧围墙外5mDN1000留口，终点为昆明新机场3号路口（穿越沾昆铁路10m止），管径为DN800，单管敷设，全长3100米，其中DN800钢管长度为260米，DN800球墨铸铁管道长度为2840米。 技术负责人交底人接受交底人
共 1 页第1 页 单位工程名称昆明市空港经济区、深圳工业区、 呈贡新城净配水工程 交底时间2012-7-11 施工单位中十冶项目部交底部位管线施工 工序名称管沟开挖与回填 参加交底人员： 交底内容： 管沟开挖与回填 1.管沟开挖根据测量放出的中心线进行，开挖采用机械开挖和人工开挖相结合，弃土堆放在没有布管一侧，堆土距沟边不得小于0.8m，管沟深度为1.5m，边坡比根据不同的土壤和破顶载荷情况可以为1:0.33～1：1.5。开挖管沟平整，中心偏移小于100mm，管沟深度偏差-200mm～+100mm。 2.沟槽中心线没侧的净宽不小于管道沟槽底部开挖宽度的一半。 3.槽底高程的允许偏差：开挖土方时应为±20mm;挖石方时应为+20mm,-200mm。 4.回填土前,应仔细检查,管子在沟内不得有悬空现象不得超过2m,应清除管沟内的积水及杂物.回填时,严禁用碎石或片石回填.从管子顶部以上200mm范围内应用细土回填,其余部分可用沟边原土回填,回填土应夯实,回填土的密实度不得低于的最大干密度的90％。 5、管道穿越砂石路采用破碎机，时间选在车辆通过较少的时间段，套管下沟之后，立即回填土，每500mm压实一次，以最快的时间用土戈壁对路面进行恢复（当天穿越当天完成）。 6、管道中有固定墩的地方，现场浇注固定墩，施工按规范进行，并做好混凝土养护工作，拆模后按图纸要求做好防腐后再回填。 7、标志桩制作严格按图纸要求进行预制，埋设时按图纸说明进行埋设。 技术负责人交底人接受交底人
PE管管道施工技术交底 一、工程概况 天津海水淡化厂站工程一期供水管道工程位于天津市经济技术开发区第十一大街南海路段，从泰达新水源厂内起始至五号热源厂东围墙边。输水管线全部采用聚乙烯管（PE80）直埋铺设，设计工作压力为0.6MPa。 二、编制依据 1、《厂区管线综合布置图》 2、《给水用聚乙烯（PE）管材标准》GB/T13663-2001 3、《建筑工程施工质量验收统一标准》GB50300-2001 4、《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002 三、材料、器具要求 ㈠、材料要求 1、管材及管件符合《给水用聚乙烯（PE）管材标准》GB/T13663-2001规范标准。 2、管壁厚度符合设计要求，内壁光滑。 3、管材及管件均有出厂产品合格证，检验报告。 ㈡、施工器具的要求 1、机械：热熔焊机、砂轮机、电动试压泵。 2、工具：钢锯、手锤、管钳、活扳手、倒链、电气焊。 3、其它：水平尺、线坠、钢卷尺、小线、压力表。 四、工艺流程 安装准备测量定位管沟开挖预制加工 干管安装管道试压管道冲洗通水试验管沟回填 安装准备：认真熟悉管线综合图，根据图纸的要求，核对现场管道的走向是否合理，发现有问题时应及时与设计单位联系，现场商榷解决的办法，保证
工程顺利进行。 测量定位：根据管线综合图的管道走向，确定现场的转向控制点，并使用水准仪做好标记。沿管线前进方向每隔30米钉一个木桩，做为管沟开挖时的控制点，保证管沟成直线。 土方开挖：先使用人工开挖工作坑，先探明地下是否有管线通过，如遇到已有的地下管线，应采用人工开挖保护管线的方法，严禁机械开挖，防止破坏地下管线。在无地下管线的地方，使用机械开挖，开挖时严格按照要求沟槽尺寸破土。严格按照开发区有关部门的要求施工。机械开挖后，采用人工清理挖开的沟槽内的积土，并修整侧边和不平的地方以达到要求尺寸。 管道加工：PE管道加工严格按照国家及天津市有关规定操作，对与焊接接口先刨平，操作时间须在5分钟左右，焊接时注意管道接口两端加压力度须均匀，使两段管道匀速合口。管道翻边厚度需达到或超过3cm。待翻边厚度达到要求时继续加压，等待30分钟左右后方可取消压力，自然状态下放置1小时左右方可吊运至需要安装处。 加工时应注意管道端口干燥清洁无杂物，两段管道轴线必须保持对正。遇雨季施工应该在工作棚中进行。 土方回填时应注意：必须保证PE管道下方土质密实度，并在管道下方铺设200mm细砂层，确保管道的支撑面强度。回填土要求颗直径小于5cm，采用人工回填至管道上10cm，然后方可采用机械回填。
、施工准备 （一）作业条件 （1）施工位置场地平整，范围内无障碍物品。 （2）施工范围内地下障碍物已探明，图纸详细，管路管线明确。 （3）将需用材料的规格型号、质量、数量确认合格并准备齐全，运到现场。 （二）材料要求 1、管材要求具有较强的耐腐蚀性、良好的抗冲击性和降低噪音性能，外观光泽、颜色一 致。 2、管材为HDPE 管。 3、防火套管、阻火圈具有检验部门测试报告。 4、管材、管件内外表层应光滑，无气泡、裂纹，管壁厚度符合相关生产标准且薄厚均匀， 管材直段挠度不小于10%0。 （三）主要机具 1 、机具：管道切割机、热熔焊机、电熔焊机、电气焊机。 2、工具：断管器、管子剪、锯弓、刮刀、盒尺、角尺、水平尺、线坠、扳手、钳子、螺丝 刀、錾子、手锤、工作台等。 二、施工工艺 1 ．沟槽开挖与验收首先，按照图纸要求测出管道的坐标和标高后，再按图示方位打桩放线，确定沟槽位置、宽度和深度，其坐标和标高应符合图纸要求。 为防止塌方，沟槽开挖后应留有一定边坡，根据现场土质情况，坡度按1：0.3 进行，沟槽上部松土用500mm 高模板及架管支护。为便于管段下沟，挖沟槽的土应堆放在沟的一侧，且土堆底边与沟边应保持一定距离。机械挖槽应确保槽底土质结构不被扰动或破坏，用机械挖槽或开挖沟槽后，当天不能下管时，槽底应留出0.2 米左右一层不挖，待铺管前用人工清挖。 如地基土被扰动，应采取如下处理措施： 1 ）扰动150mm 以内，可原状土夯实，压实系数>0.95。 2）扰动150mm以上，可用3:7灰土、卵石、碎石、毛石等填充夯实，压实系数仝 0.95。 2、管基础：本双壁波纹管基础采用砂垫层基础，基础宽度参见图纸设计说明。 3、管道安装 （1）散管和下管：散管，是将检查并疏通好的管子沿沟散开摆好；下管，是将管子从 地面放入沟槽内。下管方法分人工下管和机械下管。本工程管材选用PE 双壁波纹管，重量 较小，采用人工下管，采用大绳下系的方法进行。下管时应该谨慎操作，保证人身安全，操作前必须

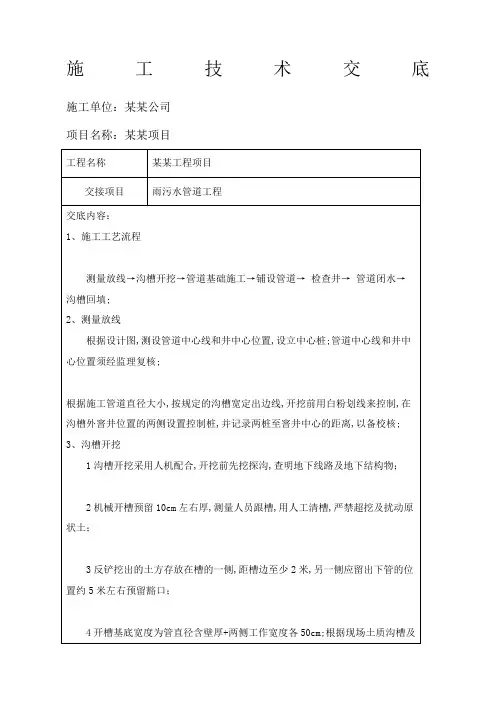

施工技术交底施工单位：某某公司 项目名称：某某项目
沟槽开挖示意图 、管道基础施工 管道基础按照中管道基础及接口做法，钢筋混凝土管道基础采用o混凝土基础,接口为水泥砂浆抹带（钢丝网），管采用砂垫层基础，按设计要求在槽 底铺设规定厚度的砂垫层，用平板振动夯压实整平。吊中心线，测量人员及时复核垫层高程。 、铺设管道 本工程管径为～管道安装采用吊机下管、稳管，其余人工下管，在施工时以逆流方向进行铺设，铺设前管头用清水刷净。 稳管时，相邻两管底部应齐平。为避免因紧密相接使管口破损，并使柔性接口能承受少量弯曲，管子两端面之间应预留约１厘米的间隙。排管前需检查基础的标高、轴线，清除基础表面的污泥、杂物及积水，在基础上弹出排管中心线。标高经复核后方可排管，排管时以控制管内底标高为准。管道铺设要严格按照操作规程进行，管道接口需严密，管道间隙要符合设计要求。 管道中心线垂直引至撑柱上，拉好中线，吊好锤球。管节铺设采用起吊设备在垂直方向吊管，采用两组手扳葫芦在管的左右两侧水平方向拉管。排管铺设结束后，必须进行一次综合检查，当线形、标高、接口等符合质量要求时，方可进行下道工序的施工。 、检查井 （）工艺流程混凝土垫层→底板钢筋绑扎→底板模板安装→底板混凝土浇筑→墙身钢筋安装→墙身模板安装→墙身混凝土浇筑→模板拆除→井筒安装→井盖安装。（）混凝土垫层 ①模板：垫层边模可采用＃槽钢或×方木模板，模板背后用钢钎或方木固
程中不得触动止水带，振捣时间以混凝土表面开始泛浮浆和不冒气泡为标准 ③压光收面：混凝土浇筑完毕，及时用平板振捣器和刮杠将混凝土表面刮平， 排除表面泌水。待混凝土收水后用木抹子搓压平实，铁抹子收光，初凝后立即覆
建设单位：西岭供热 施工单位：省安装工程公司 监理工程：冀通工程建设监理 工程名称：西柏坡电厂废热利用入市项目施工（第四标段）技术质量措施及交底 （供热管道安装） 审批：年月日 审核：年月日 编制：年月日 省安装工程公司项目部 2015年10月1日
技术质量措施交底记录
技术质量措施交底容 一、工程概况 本工程为西柏坡电厂废热利用入市项目工程，管道采用无补偿直埋方式敷设，共敷设两供两回四根管道。 供水主管线材质为L290，螺旋缝埋弧焊管，规格Φ1656×18mm，高密度聚乙烯外护管硬质聚氨酯塑料，保温δ=100mm，外护套δ=18.0mm，长期耐温130C°。 回水主管线材质为L290，螺旋缝埋弧焊管，规格Φ1556×16mm，高密度聚乙烯外护管硬质聚氨酯塑料，保温δ=60mm，外护套δ=18.0mm，长期耐温130C°。 本工程管道等级为GB类公用管道，GB2级城镇热力管道。 本工程管道介质参数：供水温度125℃，回水温度15℃，设计压力2.5MPa。 根据其施工特点及施工方法所涉及到的作业容，特编制以下交底： 二、编制依据 1、本工程招标文件。 2、本工程施工设计图纸。 3、有关国家、地方政策、法规。 4、《城镇直埋供热管道工程技术规》（CJJ/T81-2013） 5、《城镇供热管埋网工程施工及验收规》（CJJ28－2014） 6、《工程测量规》（GB50026-2007） 7、《施工现场临时用电安全技术规程》（JGJ46-2012 ） 8、《现场设备、工业管道焊接工程施工规》（GB50236-2011） 9、《埋地钢质管道外防腐层和保温层现场补口补伤施工及验收》（SY4058-93） 10、《工程建设施工企业质量管理规》（GB/T 50430-2007） 三、施工容 本项施工的主要容为管道及管件卸车、管道对口焊接、焊口补口保温。 四、施工流程 管道及管件卸车—管道组对—管道焊接—（无损探伤）—补口保温—管道清洗 五、施工要求及质量要求 1、所有参加施工的人员必须熟悉本工种的安全操作规程。起重、焊接等特种作业人员必须持证并经现场考试合格后方可上岗，且证书在有效期。
室 外 给 排 水 管 道 安 装 工 程 施 工 技 术 交 底 中铁一局集团有限公司阳安二线项目经理部1.总则
1.1适用范围 本工艺标准适用于公共、民用建筑群（小区）室外给排水和雨水管网的管道工程。 1.2编制依据 《建筑给水排水及采暖工程施工质量验收规范》 GB50242-2002 《给水排水管道工程施工及验收规范》GB50268-97 2.施工准备 2.1材料要求 2.2.1铸铁管：管壁薄厚均匀，内外光滑整洁，无浮砂、包砂、粘砂，更不允许有砂眼、裂纹、飞刺和疙瘩，承插口的内外径及管件造型规矩。 2.2.2钢筋砼管：管材的内外壁应光洁，无蜂窝、坍落、露筋、空鼓及明显的痕纹和凹陷。 2.2.3双壁波纹排水管：承插口处的轮廓应清晰，造型规矩，与插口配套，没有有影响接口密封性的缺陷。 2.2.4弹性橡胶胶圈：外观应光滑平整，无气孔、裂缝、卷褶、破损、重皮等缺陷。 2.2主要机具 圆头锤、扁錾、捻凿、皮老虎、撬棍、千斤顶、链式手拉葫芦、手锯、钢卷尺、盘尺、水平尺、量角规等。 2.3作业条件
2.4.1室外地坪标高已定位，水源、电源均具备。 2.4.2沟槽已验收合格。 2.4.3管材、管件均已检验合格，并具备所要求的技术资料。 3.操作工艺 3.1工艺流程 沟槽开挖与验收→散管和下管→管道安装→闭水试验→管沟回填→砌井。 3.2沟槽开挖与验收 3.2.1按图纸要求测出管道的坐标与标高后，再按图示方位打桩放线，确定沟槽位置、宽度和深度，其坐标和标高应符合设计要求。 3.2.2设计无规定时，其沟槽底的宽度应符合下表： 3.2.3为防止坍方，沟槽开挖后应留有一定的边坡，边坡的大小与土质和沟深有关。 3.2.4人工开挖沟槽深超过3m时，应分层开挖，每层的深度不宜超过2m ，开挖多层沟槽的层间留台宽度：放坡开槽时不应小于0.8m，直槽时不应小于0.5m，安装井点设备时不应小于1.5m；机械挖槽时，沟槽分层的深度应按机械性能确定。
排水管道施工 技 术 交 底 交底人： 复核人： 接收人： 日期：
交底接收签字表 序号接收人职务（工种）时间备注1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20
排水管道施工技术交底 一、项目简述 二、排水管道施工工艺流程 测量放线→沟槽开挖及支护→管道基础施工→管道安装→检查井砌筑→沟槽回填→闭水试验→雨水口、支管、检查井井盖及井座施工 1、测量放线 根据设计图，测设管道中心线和井中心位置，设立中心桩。管道中心线和井中心位置须经监理复核。 根据施工管道直径大小，按规定的沟槽宽定出边线，开挖前用白灰划线来控制，在沟槽检查井位置的两侧设置控制桩，并记录两桩至检查井中心的距离，以备校核。 2、沟槽开挖和支护 根据本项目所处地地质情况，采用机械开挖，开挖之前，既有道路结构层先采用破碎锤破除；土方开挖时，在设计槽底高程以上保留一定余量，避免超挖，槽底以上20cm人工修整底面，槽底的松散土、淤泥、大石块等要及时清除，挖除的土石采用运输车运至指定的弃土场，沟槽要保持干燥，修整好底面，立即进行基础施工，根据设计图纸，当深度不同时，采用以下方法进行施工： ⑴基坑开挖深度H＜2m段，不需要采用支护措施，直接采用机械挖槽人工配合清底，机械挖槽应确保槽底土壤不被扰动基槽，开挖前应探明地下管线情况，在核实现状排水设施标高与设计相符后方可动工。开
挖必须严格控制槽底高程和宽度，防止超挖。详见开挖断面图、开挖沟槽宽度表B值表及沟槽开挖放坡系数K取值。 开挖沟槽宽度表B值（单位：mm） 管径（mm） 覆土（m） 1.5＜H≤4.0 4.0＜H≤5.0 300 1350 400 1550 500 1650 600 1750 800 1950 2000 1000 2250 沟槽开挖放坡系数K取值 土壤类别放坡起点 （m） 人工挖土 机械挖土 坑内作业坑上作业 一、二类土 1.2 0.5 0.33 0.75 三类土 1.5 0.33 0.25 0.67 四类土 2 0.25 0.1 0.33 雨水沟槽开挖断面图（埋地双平壁钢塑复合管，用于覆土厚度1.5≤H≤4.0m）
电力管道施工技术交底 技术交底书编号项目名称上饶西货站至新320国道连接线（物流大道）道路工程项目工程名称上饶西货站至新320国道连接线（物流大道）道路工程设计施工总承包设计文件图号xx083铁-SR施（电）14-18 施工部位电力管道工程 交底日期 xx年1月11日技术交底内容： 1、编制依据； 2、技术交底范围； 3、概况； 4、开始施工的条件及施工准备工作； 5、施工工艺； 6、质量标准； 7、施工安全文明保证措施； 1、编制依据（1）《上饶西货站至新320国道连接线（物流大道）道路工程设计施工总承包》施工图纸； （2）我方编制的《物流大道电力管道施工方案》；（3）《电气装置安装工程电缆线路施工及验收规范》GB50168-xx；（4）《电力电缆井设计与安装》07SD101-8；（5）《建筑工程施工质量验收统一标准》（GB50300-xx）；（6）《建筑地基基
础工程施工质量验收规范》（GB50202-xx）；（7）《砌体工程施工质量验收规范》（GB50203-xx）；（8）《混凝土结构工程施工质量验收规范》（GB50204-xx）（9）《建筑电气工程施工质量验收规范》（GB50303-xx）；（10）国家、江西省及上饶市现行有关建筑工程文明施工规定； 2、技术交底范围本工程全线道路电力管道工程施工。 3、概况上饶市物流大道北起三清山西大道起点里程 K0+129、72，沿线下穿沪昆高铁桥，并与坑口路、铁南路、公园路、枫坞路、商贸路、场中路、新港路、凤凰西大道、规划路相交，南至新G320国道K5+248，道路全长5118、28m，道路红线宽度46m。 1 电力管道位置：本工程电力管道道路沿线有10KV电力电缆通过，公园路-凤凰西大道在道路西侧人行道下，设计预埋12根DN175和两根DN100的碳素波纹管，管道排管为4层敷设，顶层为2根DN100管道，下面3层每层4根DN175管道，三清山西大道-公园路、凤凰西大道-新320国道在道路西侧人行道下，设计预埋8根DN175和两根DN100的碳素波纹管，管道排管为3层敷设，顶层为2根DN100管道，下面2层每层4根DN175管道，每隔100米左右敷设4根DN175和两根DN100的碳素波纹管横穿道路至另一侧的人行道下，管道埋深- 1、0米以下,管道排管为2层敷设，每层3根碳素波纹管。管道过道路时，考虑道路施工易对车行道下的管道造成损坏，本工
排水（雨水和污水）管道工程技术交底 一、项目概况 本标段排水工程雨水管主要规格为DN300、DN400、DN500、DN600、DN800、DN1000、DN1200、DN1500Ⅱ级钢筋混凝土管（离心制作），接口为雨水管连接管，承插式橡胶圈接口共计9571m；规格为DN300、DN600、DN800、DN1200、Ⅲ级钢筋混凝土管（离心制作），位于车行道下，接口为雨水管连接管，承插式橡胶圈接口共计783m；污水管主要规格为DN400Ⅱ级钢筋混凝土管（离心制作）800m，承插式橡胶圈接口；DN400HDPE双壁波纹管3495m覆土＜4.0m，弹性密封橡胶圈接口，SN8；DN400HDPE双壁波纹管151m覆土≥4.0m，弹性密封橡胶圈接口，SN12；DN400、DN500、DN600HDPE双壁波纹管355m位于车行道下，弹性密封橡胶圈接口，SN12。 1、排水平纵面设计 市政配套路段上设置雨水管道和污水管，雨水管道布置于两侧3m侧分带下，管道中心距机动车道 1.5m；污水管位于线路左侧辅道下，管道中心距机动车道6.5m。具体布置位置情况如下： 排水管道上每隔35m左右设一座排水检查井，对应雨水检查井桩号，对应桩号在顶端设置一座雨污水口井。 雨水管管内底纵坡0.05%～1.4%，埋深 1.09～4.64m；污水管管内底纵坡0.15%～1.3%，埋深1.45~4.86m。 2、排水管道、检查井及其基础： (1)、雨水管均采用开挖施工，管材采用Ⅱ级钢筋混凝土管(离心制作)，雨水管横穿盛宁线车行道时采用Ⅲ级钢筋混凝土管（离心制作）。橡胶圈承插接口，
120°钢筋混凝土基础。 (2)、终点段（非软土地基）开槽施工污水管采用Ⅱ级钢筋混凝土管(离心制作),橡胶圈承插接口，120°钢筋混凝土基础。起点段（软土地基）开槽施工污水管采用HDPE双壁波纹管，环刚度SN8（覆土＜4.0m），环刚度SN12(覆土≥4.0m),弹性密封橡胶圈承插口，砂石垫层基础。 牵引管污水管采用PE平壁管，对接热焊接口，PE100 SDR17 ，牵引管以牵引过程中形成的土弧为基础。埋地聚乙烯给水管道工程采用的管材应符合现行国家标准《给水用聚乙烯（PE）管材》（GB/T13663）的规定。管材的物理性能应符合如下规定：质量密度ρp≥0.93g/cm3；弹性模量Ep=758MPa；抗拉强度标准值ftk＞20.7MPa；抗拉强度设计值ft＞16.0MPa。 开挖施工检查井采用砖砌井，材料为井室、井筒采用M10水泥砂浆砌筑MU15砖，内外壁抹1：2防水水泥砂浆；检查井底板、顶板采用C30，P6钢筋砼。过河倒虹井采用2150*2800mm闸门井钢筋砼井(开挖)，C30，P6钢筋砼。底板下100mmC15素砼垫层。 根据道路路基处理方式，并结合本工程管道及检查井埋深情况，管道及检查井基础处理采用如下做法：起点段：底部采用250mm块石(水泥搅拌桩间褥层)+200mm碎石处理后，再做管道和检查井基础；终点段：200mm碎石换填处理后，再做管道和检查井基础。承插式钢筋混凝土管120°钢筋砼基础参考图纸JG-S-02；开槽埋管，管道基础图、管道与检查井连接参考图纸JG-S-02；井底板与一节管道基础配筋图参考图纸JG-S-03。 除倒虹吸井（钢筋砼盖板）外，检查井井盖、井座采用D400钢纤维混凝土井盖、井座（井座材质为铸铁）。井盖上印有“井类别”字样，并在井筒内设置聚乙烯安全网（承重≥350Kg）。所有检查井均需安装塑钢爬梯（做法详见06MS201-06）。 二、管道施工准备及部署 1、沟槽开挖 1）、基坑深度≤2.5m时，可选用列板支护或敞口开挖施工；基坑深度2.5~3.0m时，采用钢板桩加横向支撑支护，开挖时应确保边坡稳定，不得堆载；尽量避免对管基下原状土的扰动，机械开挖时不准超挖，要求人工清底。
