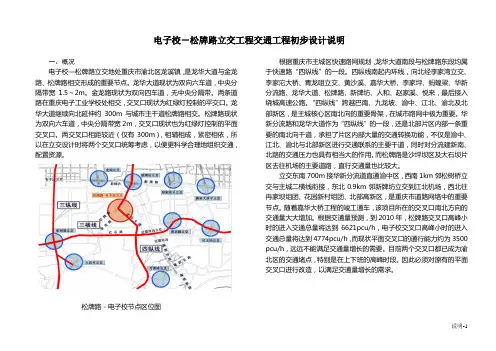

电子校－松牌路立交工程交通工程初步设计说明
一、概况
电子校—松牌路立交地处重庆市渝北区龙溪镇，是龙华大道与金龙路、松牌路相交形成的重要节点。龙华大道现状为双向六车道，中央分隔带宽1.5～2m。金龙路现状为双向四车道，无中央分隔带。两条道路在重庆电子工业学校处相交，交叉口现状为红绿灯控制的平交口。龙华大道继续向北延伸约300m与城市主干道松牌路相交。松牌路现状为双向六车道，中央分隔带宽2m，交叉口现状也为红绿灯控制的平面交叉口。两交叉口相距较近（仅有300m），相辅相成，紧密相依，所以在立交设计时将两个交叉口统筹考虑，以便更科学合理地组织交通，配置资源。
松牌路－电子校节点区位图
根据重庆市主城区快速路网规划，龙华大道南段与松牌路东段均属于快速路“四纵线”的一段。四纵线南起内环线，向北经李家湾立交、李家沱大桥、青龙咀立交、黄沙溪、嘉华大桥、李家坪、蚂蝗梁、华新分流路、龙华大道、松牌路、新牌坊、人和、赵家溪、悦来，最后接入绕城高速公路。“四纵线”跨越巴南、九龙坡、渝中、江北、渝北及北部新区，是主城核心区南北向的重要骨架，在城市路网中极为重要。华新分流路和龙华大道作为“四纵线”的一段，还是北部片区内部一条重要的南北向干道，承担了片区内部大量的交通转换功能，不仅是渝中、江北、渝北与北部新区进行交通联系的主要干道，同时对分流建新南、北路的交通压力也具有相当大的作用。而松牌路是沙坪坝区及大石坝片区去往机场的主要道路，直行交通量也比较大。
立交东南700m接华新分流道直通渝中区，西南1km邻松树桥立交与主城二横线衔接，东北0.9km邻新牌坊立交到江北机场，西北往冉家坝组团、花园新村组团、北部高新区，是重庆市道路网络中的重要节点。随着嘉华大桥工程的竣工通车，该项目所在的交叉口南北方向的交通量大大增加。根据交通量预测，到2010年，松牌路交叉口高峰小时的进入交通总量将达到6621pcu/h，电子校交叉口高峰小时的进入交通总量将达到4774pcu/h，而现状平面交叉口的通行能力约为3500 pcu/h，远远不能满足交通量增长的需要。目前两个交叉口都已成为渝北区的交通堵点，特别是在上下班的高峰时段。因此必须对原有的平面交叉口进行改造，以满足交通量增长的需求。
二、设计依据
1、电子校—松牌路立交工程方案设计说明
2、电子校—松牌路立交工程方案平面设计图
三、设计标准和规范
1、中华人民共和国《道路交通安全法》
2、《道路交通标志和标线》（GB5768-1999）
3、《民用闭路电视监控系统工程技术规范》（GB50198-94）
4、《公路工程技术标准》（JTGB01-2003）
5、《高速公路交通安全设施设计与施工技术规范》（JTJ074-94）
6、《城市道路设计规范》（CJJ37-90）
7、道路交通信号灯安装规范（GB14886—2007）
四、主要技术标准
1、道路等级：龙华大道：城市快速路，双向六车道
松牌路：城市主干道，双向六车道
金龙路：城市次干道，双向四车道
2、计算行车速度：
立交范围内龙华大道：50km/h；松牌路：40km/h；
金龙路：40km/h；匝道：30km/h
3、平曲线最小半径：龙华大道：500m；松牌路：300m；匝道：31m
4、最小停车视距：龙华大道：70m；松牌路：60m；金龙路：40m；匝道：30m；
5、最大纵坡：龙华大道：5.5%；松牌路：6.0%；金龙路：2.6%；匝道：6.0%；
6、最小竖曲线半径：
龙华大道：凸曲线：1200m；凹曲线：1000m；
松牌路：凸曲线：800m；凹曲线：800m；
金龙路：凸曲线：1500m；无凹曲线；
匝道：凸曲线：900m；凹曲线：500m；
7、桥梁、地通道净空高度：主线：5.0m ；匝道：4.5m；
8、设计荷载：车辆荷载：城-A级；人群荷载 4.0KN／m2；
9、地震设防标准：按7度构造设防。
10、规划标准路幅
龙华大道规划标准路幅为44m，双向六车道，具体分配如下：
8.5m(人行道)+12.0m(车行道)+3.0m（中央分隔带）
+12.0m(车行道)+8.5m(人行道)=44m
松牌路主线规划标准路幅为54m，双向六车道，具体分配如下：
13.5m(人行道)+12.0m(车行道)+3.0m（中央分隔带）
+12.0m(车行道)+13.5m(人行道)=54m
金龙路规划标准路幅为32m，双向四车道，具体分配如下：
8.0m(人行道)+8.0m(车行道)+ 8.0m(车行道)+8.0m(人行道)=32m
五、道路工程设计
1、方案构思
电子校及松牌路立交均为快速路“四纵线”上的重要节点，其节点形式应为主要方向连续流，次要方向间断流。龙华大道现状高峰小时单向最大交通量为1910pcu/h；松牌路现状高峰小时单向最大交通量为1905pcu/h；金龙路现状高峰小时单向交通量为1035pcu/h，而其它方向的交通量相对较少。
根据流量流向预测，到2025年，进入松牌路交叉口的总流量为10552pcu/h，进入电子校交叉口的总流量为7727pcu/h。其中在松牌路交叉口东西方向直行交通量为3692pcu/h，南北方向直行交通量为2759pcu/h，左转交通总量1908pcu/h，右转交通总量2193pcu/h；在电子校交叉口东西方向直行交通量为1301 pcu/h，南北方向直行交通量为3796 pcu/h，左转交通总量1484pcu/h，右转交通总量1166 pcu/h。因此确定其节点形式为龙华大道直行上跨金龙路，松牌路直行下穿龙华大道，同时解决部分主要左转车流。
表5：电子校－松牌路节点形式表
2、立交平面设计
现状松牌路交叉口比相交道路均高，交叉口西侧和南侧地势较平，东侧和北侧地势较低。电子校交叉口位于渝北区较为繁华的餐饮和商业地段，龙华大道南段和金龙路东段两侧多为餐饮门面，用于餐饮停车和人行。现状龙华大道以交叉口处为最低，两延伸方向均为上坡，金龙路坡度较为平缓。松牌路和龙华大道的道路两侧已建高层建筑较多。通过对交叉口交通流进行实地观察与分析，龙华大道和松牌路的直行交通流量较大；松树桥往龙华大道立交方向和新牌坊往龙华大道方向的两个左转车流量较大。
3、电子校－松牌路立交方案
通过交通流的分析及立交周边诸多限制条件和规划要求，方案力求做到结合好地形、规划控制、拆迁占地少，施工方便，造型美观，同时又能满足交通功能。
电子校节点：龙华大道主线采用双向两车道上跨金龙路路口，上跨桥全长360m（其中桥跨部分长168.1m），在松牌路路口前下地；金龙路路口采用信号灯控制的渠化平面交叉口，拓宽进口宽度，设置四个右转专用车道，同时在高架桥下设置南北方向的两个回头匝道；交叉口人行过街采用斑马线加信号灯控制的方式。龙华大道上跨桥采用双向四车道，桥宽17m，两侧辅道各宽7.5m，需占用两侧人行道宽度，因此对两侧的餐饮及停车有一定影响。
松牌路节点：松牌路主线采用双向四车道车行地道形式下穿现状交叉口，下穿道包括两端引道全长295m（其中地通道长68.5m）；利用龙华大道北段地势较低的特点增设一个高架回头匝道，以解决龙华大道向松树桥和新牌坊向龙华大道这两个主要左转车流，另两个次要左转车流则利用电子校立交高架桥下的回头匝道解决；拓宽松牌路辅道进口宽度，设置四个右转专用车道，松牌路交叉口只解决龙华大道直行和四个右转的车流通行。松牌路交叉口通过一座H型人行天桥解决交叉口范围内的人流通行。
由于停车港距松牌路交叉口较远，松牌路上配合停车港布置2座人行天桥，龙华大道上配合停车港布置1座人行天桥，龙华大道延伸段上配合停车港布置1座人行地道。
4、立交纵断面设计
在满足设计规范的前提下，尽可能与周边地块协调，上跨桥及下穿地通道满足净高要求，避免起伏过多，以增加行车安全和舒适度。
立交所处位置为城市建成核心区，周边已有建筑及沿线出入口对立交平面布置约束较大，公交停车港及过街天桥设置较为困难。为减小对周边已有建筑的影响及减少立交范围现有出入口的安全隐患，对立交范围的路段采取限速措施，所以推荐方案的立交范围内龙华大道和松牌路计算行车速度采用50Km/h和40Km/h。龙华大道上跨桥的最小坡长为140m，松牌路车行地道的最小坡长为120m，满足设计时速对应的最小坡长。如此有诸多好处，主要是：一、尽可能减小对已建街区的压缩，降低对临近建筑的影响；二、满足进出公交停车港或沿线出入口的车流与进出辅道的车流的最小交织长度，减少安全隐患；三、减少高架桥和地通道长度，节省工程费用。
5、立交横断面设计
（1）主线路幅宽度
龙华大道道路标准横断面按44.0m设计，松牌路道路标准横断面按43.0m设计，双向六车道，具体如下：
8.5m(人行道)+12.0m(三车道)+3.0/2.0m（中央分隔带）+12.0m(三车道)+8.5m(人行道)=44.0/43.0m
龙华大道主线双向两车道上跨桥标准横断面按9.5m设计，标准路幅为：
0.5（防撞护栏）+4.25（车道）+4.25（车道）+0.5（防撞护栏）=9.5m
车行地通道标准横断面按20m设计，双向四车道，其标准路幅为：
0.5（检修道）+0.5（路缘带）+6.75（两车道）+0.5（路缘带）+1.6（中央分隔带）+0.5（路缘带）+6.75（两车道）+0.5（路缘带）+0.5（检修道）=18.1m
金龙路标准横断面为32m，双向四车道，其标准路幅为：
8.0(人行道)+8.0(两车道)+ 8.0(两车道)+8.0(人行道)=32m
（2）匝道路幅宽度
龙华大道和松牌路辅道及高架回头匝道宽度按7.5m设计，单向两车道，其标准路幅为：
0.25（路缘带）+7.0（两车道）+0.25（路缘带）=7.5m
右转匝道标准断面宽度设计如下：
单向单车道匝道：总宽7.0m，净宽6.0m；
6、路面设计
结合重庆地区石材较丰富等特点，路面采用三层组合的沥青砼结构。道路路面横坡为1.5%。
7、公交系统
根据规划、停靠位置的合理性以及平面可利用空间，在立交范围内对称设置了3组划线式停车港，1个港湾式公交停车港。
8、人行系统
电子校交叉口采用斑马线加信号灯控制的方式；松牌路交叉口采用1座互通H型人行天桥解决人行过街；在龙华大道回头匝道处配合停车港设置1座人行地通道；配合立交范围内另3组停车港分别设置3座人行天桥。
9、绿化设计
为体现重庆的直辖市面貌，美化市容，可利用立交桥范围内的中央分隔带、交通渠化岛、桥下空间进行景观绿化，并作适当园林小品，为市民创造一个良好的城市空间。
10、结构工程设计
车行地通道位于松牌路上，下穿龙华大道，全长68.5m。车行地道采用两跨等跨径闭合箱形断面，每跨的净跨径为8.75m，结构净高5.3m。地通道采用明挖施工。
荷载：顶板覆土厚度≤2.0m，活载按城-A级汽车荷载考虑。
车行地通道的净宽为2x8.75m，顶板的厚度为0.9m，底板的厚度为
1.0m，侧墙宽0.8m，中墙宽0.6m，
六、排水工程设计
结合立交改造，对工程范围内原有的合流排水管进行分流改造。保留部分原有合流排水管作为雨水管道，新建污水管道，确保工程范围内雨污水分流；受立交改造影响，需要废弃并重建原有排水管道。
雨水管道的改造充分考虑该流域地形特点，保持原有雨水系统和立交雨水系统排水畅通；污水管道的改造与污水三级管网规划相吻合。
七、交通工程设计
1、交通工程设计
交通工程设施是保障管理交通安全、畅通、有序、低公害的基本设施。为了保障道路安全、畅通、有序，又要使车辆行人进出提供一定的方便，本着“以人为本”的原则，正确、可靠、适时地提供交通信息，同时结合沿线周边环境对道路沿线进行了各行其道，人车分离，安全防护等工程设计。
2、道路交通标志
交通标志设计根据国标GB5768-1999《道路交通标志和标线》进行。
设置交通标志旨在通过对驾驶员适时、准确的诱导，充分发挥其舒
适、安全的效能。本区域交通标志设计主要以不熟悉重庆市区道路网系统的驾驶员为基本使用对象，通过适时、适量地提供交通信息，使驾驶员能够正确选择路线及方向，顺利、快捷地抵达目的地。同时，还通过禁令、警告、指示等标志来进行交通管制和保证行车安全，使道路发挥最大的作用。
交通标志版面布置以驾驶员在计算行车速度∨=60km/h行驶时能及时准确辨认标志内容，并使交通标志版面布设美观、醒目。设计范围内各类型标志统一布局，前后协调，并考虑了已建成的周边道路标志设置情况，使之形成一个整体系统。
设计交通标志的种类：分警告标志、禁令标志、指示标志、指路标志、诱导标志五大类。
（1）交通标志的几何尺寸大小：
警告、禁令、指示标志：悬臂支撑方式，三角形标志边长：130cm；圆形标志直径：120cm；单立柱支撑方式，三角形标志边长：110cm；圆形标志：直径：100cm，正方形标志边长：100cm。
指路标志：标志板面大小按汉字35cm~40cm高度及间隔、行距等的规定来计算确定标志版面的大小，标志版面内容采用中文和拼音对应标识，中文在上，拼音在下。
（2）标志的支撑安装方式：根据车道数、路宽、道路净空、标志组合以及标志设置处的具体地形等情况，确定安装方式。本次设计标志的支撑安装方式有：单柱式、单悬臂、双悬臂式。标志的支撑结构设计按26.7m/s计算风荷载。
（3）标志的结构：标志板材料，采用LF2-M铝合金板，指路标志板厚2.0mm，铝合金板应符合《铝合金热塑板》（GB3193-32）的规定。
（4）标志板上的文字、图形、颜色、符号和边框应符合国标GB5768-1999的规定。指路标志为蓝底白字白图案。
（5）反光材料：标志板上的反光材料采用3M全棱镜钻石级（一级）反光膜。
（6）杆件防腐：立柱?>165的杆件表面喷铝或热浸锌加喷象牙色漆处理，?≤165的杆件进行热浸锌处理，表面加喷象牙色漆处理。
交通标志安装位置和内容根据实际情况可作调整。
标志设计如图：J-1-1，标志版面布置图：J-4-1~4-4，标志杆结构布置图：J-5-1~5-7，标志汇总表：表1-1~1-6。
3、道路交通标线
交通标线的作用是管制和引导交通,标线应能确保车流分道行驶,导流交通行驶方向,指引车辆在汇合和分流前驶入正确的车道,加强行驶纪律和秩序,减少事故。标线应保证在白天和晚上都具有视线诱导功能,并应做到车道分界清晰,线向清楚,轮廓分明。标线布设主要依据《GB5768-1999》的规定,使之与交通标志有机结合,合理诱导交通流。
（1）道路交通标线具体布设原则:
①各路段同向行车道间设置白色车行道分界线和边缘线；
②在边缘线边设置双向反光道钉；
③在需要的地方设置导向白色箭头，文字标记等；
④道路中心线为黄色标线；
（2）交通标线的种类和布设
交通标线的种类主要是：分道线、中心线、边缘线、导流标线、导向箭头、划线式公交停靠站标线，路面文字标记等。
（3）交通标线材料：采用掺有玻璃珠的热熔涂料,膜厚１.8毫米(硬化干燥时)以上。具体要求：车道分配视路幅宽度而定，详见设计图。
①道路车道分界线线宽15厘米,主线采用划6-空9进行施划，即划线长6米,空9米。匝道采用划2空4进行施划。
②出入口和道路渠化标线根据道路的具体状况按国标GB5768-1999要求进行施划。
③主线和匝道地面箭头采用6米。
④车行道边缘为白色实线,线宽15厘米。
⑤地面箭头、文字标识视车流导向布置。
4、道路突起路标
为了提高标线的夜间视认性，以及重庆雾大、降雨量大，车道边缘线上布设双面突起反光道钉（突起路标），车道边缘线每10m一颗。在匝道上，在隧道内每5m一颗。
在跨线桥、隧道、匝道下坡路段设置警示振荡标线。
5、防撞桶和诱导设施
在立交匝道驶入端设置防撞桶和诱导设施以策诱导驾驶员视线以及减缓交通事故的伤害程度。
标线设计如图：J-2-1，标线版面布置图：J-6-1~6-5，道路路面标识布置图：J-7-1，标线汇总表：表2-1~2-2。
6、红绿灯信号控制
在平面交叉口为向车辆和行人发出通行、停止或停靠的具有法律效力的动态信息，在电子校-松牌路立交设计了1处红绿灯信号控制装置（含人行过街信号灯）。
信号灯设计如图：J-3-1，信号灯杆结构布置图：J-3-2~3-3，信号灯设施工程量清单：表3-1。
7、交通电视监控系统
（1）为了及时直观的了解主要交叉口和路段的运行状况，同时对交通秩序和事故等信息给以确认处理，设置了2套闭路电视监控系统。
（2）新建路段，全线预留1孔公安交通管理专用线缆管道。
（3）所建监控图像应接入交警渝北支队监控中心。
（4）监控点的具体设置位置由公安交警总队根据交通管理的需要，视道路情况确定。
（5）外场设备应设有防雷接地及工作接地，接地电阻宜小于4Ω。
监控设计如图：J-2-1，监控秆子结构图：J-3-4～3-5，监控设备概算：表3-2。
八、设计图、表
１、交通设施布置设计
见道路交通标志布置图：J-1-1；
见道路交通标线布置图：J-2-1；
见道路交通信号灯布置图及灯杆结构图：J-3-1～3-3；
见道路交通监控布置图及监控秆子结构图：J-3-4～3-5。
２、道路交通标志设计
见道路交通标志版面图：J-4-1～4-4；
见交通标志杆结构图：J-5-1～5-7；
３、交通标线及路面标识设计
见道路交通车道标线版面布置图：J-6-1～6-5；
见路面标识尺寸图：J-7-1；
４、设施汇总表
道路交通标志工程量设施一览表：1-1～1-6；
道路交通标线工程量设施一览表：2-1～2-2；
道路交通信号灯设施工程量表：3-1；
道路交通监控设备一览表：3-2；
道路交通设施工程量汇总表：表4；
九、工程概算
人民币：1070742
大写：壹佰零柒万零柒佰肆拾贰元整
