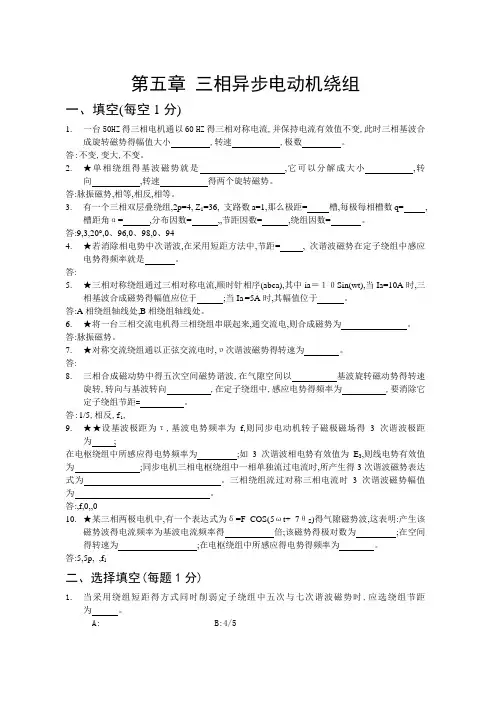

第五章 三相异步电动机绕组
一、填空（每空1分）
1. 一台50HZ 的三相电机通以60 HZ 的三相对称电流，并保持电流有效值不变，此时三相基波合成旋转磁势的幅值大小 ，转速 ，极数 。
答：不变，变大，不变。
2. ★单相绕组的基波磁势是 ，它可以分解成大小 ，转向 ，转速 的两个旋转磁势。
答：脉振磁势，相等，相反，相等。
3. 有一个三相双层叠绕组，2p=4, Z 1=36, 支路数a=1，那么极距τ= 槽，每极每相槽数q= ，槽距角α= ，分布因数1d k = ，18y =，节距因数1p k = ,绕组因数1w k = 。
答：9，3，20°，，，
4. ★若消除相电势中ν次谐波，在采用短距方法中，节距1y = τ，ν 次谐波磁势在定子绕组中感应电势的频率是 。 答：1,νν
-1f 5. ★三相对称绕组通过三相对称电流，顺时针相序（a-b-c-a ）,其中ia ＝１０Sin(wt)，当Ia=10A 时，三相基波合成磁势的幅值应位于 ；当Ia =-5A 时，其幅值位于 。
答：A 相绕组轴线处，B 相绕组轴线处。
6. ★将一台三相交流电机的三相绕组串联起来，通交流电，则合成磁势为 。 答：脉振磁势。
7. ★对称交流绕组通以正弦交流电时，υ次谐波磁势的转速为 。 答：1
n ν
8. 三相合成磁动势中的五次空间磁势谐波，在气隙空间以 基波旋转磁动势的转速旋转，转向与基波转向 ，在定子绕组中，感应电势的频率为 ，要消除它定子绕组节距1y = 。
答：1/5,相反，f 1,45τ
9. ★★设基波极距为τ，基波电势频率为f ，则同步电动机转子磁极磁场的3次谐波极距为 ；
在电枢绕组中所感应的电势频率为 ；如3次谐波相电势有效值为E 3，则线电势有效值为 ；同步电机三相电枢绕组中一相单独流过电流时，所产生的3次谐波磁势表达式为 。三相绕组流过对称三相电流时3次谐波磁势幅值为 。 答：3τ
，f,0,3F cos3cos x t φπωτ
,0
10. ★某三相两极电机中，有一个表达式为δ=F COS （5ωt+ 7θS ）的气隙磁势波，这表明：产
生该磁势波的电流频率为基波电流频率的 倍；该磁势的极对数为 ；
在空间的转速为 ；在电枢绕组中所感应的电势的频率为 。
答：5，5p, 15
n ，f 1 二、选择填空（每题1分）
1. 当采用绕组短距的方式同时削弱定子绕组中五次和七次谐波磁势时，应选绕组节距
为 。
A ：τ
B ：4τ/5
C ：6τ/7
D ：5τ/6
答：D
2. ★三相对称交流绕组的合成基波空间磁势幅值为F 1,绕组系数为 K w1，3次谐波绕组系数为
K w3，则3次空间磁势波的合成幅值为 。
Ａ：０； Ｂ：131/3
1w w k k F ； Ｃ：131/w w k k F 答：A
3. 三相四极36槽交流绕组，若希望尽可能削弱5次空间磁势谐波，绕组节距取 。
A ：1y =7
B ：1y =8
C ：1y =9
答：A
4. 交流绕组的绕组系数通常为 。
Ａ：〉1； Ｂ：〉0； Ｃ：=1
答：A
5. ★三相对称交流绕组的基波电势幅值为E 1,绕组系数为 K w1，3次谐波绕组系数为K w3，则3
次谐波电势幅值为 。
Ａ：０； Ｂ：1311/3
w w E k k ； Ｃ：131E /w w k k 答：A
6. ★一台50HZ 的三相电机通以60 HZ 的三相对称电流，并保持电流有效值不变，此时三相基
波合成旋转磁势的幅值大小 ，转速 ，极数 。
A ：变大；
B ：减小；
C ：不变。
答：C ，A ，C
7. 单相绕组的基波磁势是 。
A ：恒定磁势；
B ：脉振磁势；
C ：旋转磁势。
答：B
8.交流电机定、转子的极对数要求。
A：不等；B：相等；C：不可确定。
答：B
9.★交流绕组采用短距与分布后，基波电势与谐波电势。
A：都减小；B：不变；C：基波电势不变，谐波电势减小。
答：A
10.三相合成磁动势中的五次空间磁势谐波，在气隙空间以基波旋转磁动势的转速
旋转。
A：5倍；B：相等；C：1/5倍。
答：C
三、判断（每题1分）
1.★采用分布短距的方法，可以削弱交流绕组中的υ次谐波电势。（）答：对
2.三相对称交流绕组中无三及三的倍数次谐波电势。（）答：错
3.交流绕组的绕组系数均小于1。（）答：对
4.★五次谐波旋转磁势的转向与基波旋转磁势转向相同。（）答：错
5.单相绕组的脉振磁势不可分解。
（）
答：错
11.★交流电机与变压器一样通以交流电，所以他们的感应电势计算公式相同。
（）
答：错
12.要想得到最理想的电势，交流绕组应采用整距绕组。（）答：错
13.极相组A的电动势与极相组X的电动势方向相反，电流方向也相反。（）答：对
14.交流电机励磁绕组中的电流为交流量。（）答：错
15.交流绕组采用短距与分布后，基波电势与谐波电势都减小了。（）答：对
16.交流绕组连接时，应使它所形成的定、转子磁场极数相等。（）
答：对
17. 电角度为p 倍的机械角度。 （ ） 答：对
四、简答（每题3分）
1. ★★有一台交流电机，Z=36，2P=4，y=7，2a=2，试会出：
（1） 槽电势星形图，并标出600相带分相情况；
（2） 三相双层迭绕组展开图。
答：（1）槽距角 ?=??=2036
360p α 每极每相槽数 33
4362=?==pm Z q 由α=200画出槽电动势星形图，然后由q=3标出按600相带的分相情况（见图a ），顺序为：A-Z-B-X-C-Y.
.
（a ）
由y=7画出三相双层叠绕组展开图，并根据2a=2进行端部连线（见图b ）
（b ）
2. ★在交流发电机定子槽的导体中感应电动势的频率、波形、大小与哪些因素有关这些因素
中哪些是由构造决定的，哪些是由运行条件决定的
答： (1) 频率60
pn f =频率f 与磁极对数p 和发电机的转速n 有关，p 是由构造决定，n 是由运行条件决定。
（2） 波形与电机气隙磁通密度沿气隙圆周分布的波形有关，它由电机结构决定。
（3）大小：φf E c 22.2=
导体电动势E c 大小与频率f 及每极磁通Φ有关，f 及Φ由电机的运行条件决定。
3. ★★总结交流发电机定子电枢绕组相电动势的频率、波形和大小与哪些因素有关这些因素
中哪些是由构造决定的，哪些是由运行条件决定的
答： (1)频率 ：同上题（同槽导体感应电动势的频率）
(2)波形：与绕组结构（是短距还是整距绕组，是分布还是集中绕组）有关，由构造决定。
(3)大小： φφw fNK E 44.4=
相绕组电动势φE 大小与频率f 、一条支路匝数N 、绕组系数Kw 及每极磁通Φ有关，其中N 、Kw 由构造决定，f 、Φ由运行条件决定。
4. ★同步发电机电枢绕组为什么一般不接成△形，而变压器却希望有一侧接成△接线呢
答：同步发电机无论采用Y 接线还是△接线，都能改善线电动势波形，而问题是接△接线后，△接的三相线圈中，会产生3次及3 的奇次倍谐波环流，引起附加损耗，使电机效率降低，温升升高，所以同步发电机一般不采用△接来改善电动势波形。而变压器无论在哪一侧接成△接，都可提供 3次谐波励磁电流通路，使主磁通波形为正弦波，感应的相电动势为正弦波，改善变压器相电动势的波形。
5. ★总结交流电机单相磁动势的性质、它的幅值大小、幅值位置、脉动频率各与哪些因素有
关这些因素中哪些是由构造决定的，哪些是由运行条件决定的
答： 幅值 I p
NK F w m 119.0= 单相绕组基波磁动势幅值大小： 与一条支路匝数N 、绕组系数K w1、磁极对数p 及相电流I 有关，其中N 、K w1及p 由构造决定，I 由运行条件决定。
幅值位置： 恒于绕组轴线上，由绕组构造决定。
频率： 即为电流频率，由运行条件决定。
6. 一个整距线圈的两个边，在空间上相距的电角度是多少如果电机有p 对极，
那么它们在空间上相距的机械角度是多少
答：整距线圈两个边在空间上相距的电角度为180?；电机为p 对极时，在空间上相距的机械角度为180p
?。 7. ★定子表面在空间相距。电角度的两根导体，它们的感应电动势大小与相位有何关系 答；定子表面在空间相距α电角度的两根导体，它们的感应电动势的波形相同，其基波和各次谐波电动势的大小分别相等。基波电动势的相位差为α电角度，且空间上超前(沿转子转向空间位置在前)的导体，其基波电动势的相位是滞后的。
8. 为了得到三相对称的基波感应电动势，对三相绕组安排有什么要求
答：三相绕组的构成(包括串联匝数、节距、分布等)应相同，且三相绕组轴线在空间应分别相差120?电角度．
9. 采用绕组分布短距改善电动势波形时，每根导体中的感应电动势是否也相应得到改善
答：采用绕组分布短距改善电动势波形，是通过使线圈间或线圈边间的电动势相位差发生变化而实现的，每根导体中的感应电动势波形并没有改善。
10. 试述双层绕组的优点，为什么现代交流电机大多采用双层绕组(小型电机除外)
答：采用双层绕组时，可以通过短距节省端部用铜量(叠绕组时)，或者减少线圈组之间的联线(波绕组时)。更重要的是，可以同时采用分布和短距来改善绕组电动势和磁动势的波形。因此，现代交流电机大多采用双层绕组。
五、计算
1. 额定转速为每分钟3000转的同步发电机，若将转速调整到3060转/分运行，其它情况不变，
问定子绕组三相电动势大小、波形、频率及各相电动势相位差有何改变
答：本题题意为转速升高(升高
02.130003060=倍) （1）频率 60pn f =
f ∝n (p=c), 故频率增加倍。
(2) 大小 044.4Φ=ΦW fNK E
f E ∝Φ (N 、k w 、Φ0=C),电动势增加倍。
（3） 波形和各相电动势相位差不变，因它们与转速无关。
2.三相双层绕组，Z=36，22p =,114y =，1c N =,50f Hz =,1 2.63Wb Φ=,1a =。 试求：
（1） 导体电动势；
（2） 匝电动势；
（3） 线圈电动势；
（4） 线圈组电动势；
（5） 绕组相电动势； 解：极距
361822Z p τ=== 槽距电角
000136013601036p a Z ??=== 每极每相槽数
3662231Z q mp ===?? 短距系数
001114sin 90sin 900.939718y y k τ==?= 分布系数
01101610sin sin 220.956110sin 6sin 22q q k q αα?=== 绕组系数
1110.93970.95610.8984N y q k k k ==?= （1）
导体电动势
112.22 2.2250 2.63291.9c E f V =Φ=?? = （2）
匝电动势
11122291.90.9397t c y E E k V ==?? =548.6 （3）
线圈电动势
111548.6548.6y c t E N E V
V ==? =
（4） 线圈组电动势 1116548.60.95613147q y q E qE k V
V ==?? =
（5） 相绕组电动势 1
122314762941q pE E V V a Φ?===

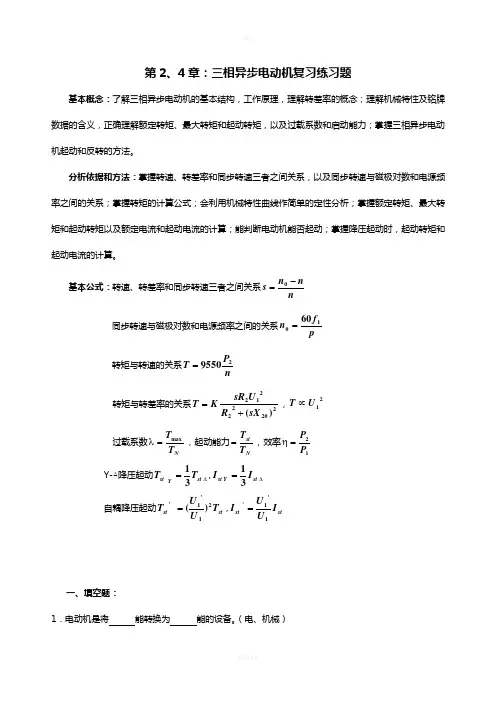

5.1 有一台四极三相异步电动机，电源电压的频率为50H Z ，满载时电动机的转差率为0.02求电动机的同步转速、转子转速和转子电流频率。 n 0=60f/p S=(n -n)/ n =60*50/2 0.02=(1500-n)/1500 =1500r/min n=1470r/min 电动机的同步转速1500r/min.转子转速1470 r/min, 转子电流频率.f 2=Sf 1 =0.02*50=1 H Z 5.2将三相异步电动机接三相电源的三根引线中的两根对调，此电动机是否会反转？为什么？ 如果将定子绕组接至电源的三相导线中的任意两根线对调,例如将B,C 两根线对调,即使B相遇C相绕组中电流的相位对调,此时A相绕组内的电流导前于C相绕组的电流2π/3因此旋转方向也将变为A-C-B向逆时针方向旋转,与未对调的旋转方向相反. 5.3 有一台三相异步电动机，其n N =1470r/min,电源频率为50H Z 。设在额定负载 下运行，试求： ①定子旋转磁场对定子的转速； 1500 r/min ②定子旋转磁场对转子的转速； 30 r/min ③转子旋转磁场对转子的转速； 30 r/min ④转子旋转磁场对定子的转速； 1500 r/min ⑤转子旋转磁场对定子旋转磁场的转速。 0 r/min 5.4当三相异步电动机的负载增加时，为什么定子电流会随转子电流的增加而增加？
因为负载增加n 减小,转子与旋转磁场间的相对转速( n0-n)增加,转子导体被磁感线切割的速度提高,于是转子的感应电动势增加,转子电流特增加,.定子的感应电动使因为转子的电流增加而变大,所以定子的电流也随之提高. 5.5 三相异步电动机带动一定的负载运行时，若电源电压降低了，此时电动机的转矩、电流及转速有无变化？如何变化？ 若电源电压降低, 电动机的转矩减小, 电流也减小. 转速不变. 5.6 有一台三相异步电动机，其技术数据如下表所示。 试求：①线电压为380V 时，三相定子绕组应如何接法？ ②求n 0,p,S N ,T N ,T st ,T max 和I st ； ③额定负载时电动机的输入功率是多少？ ① 线电压为380V 时，三相定子绕组应为Y 型接法. ② T N =9.55P N /n N =9.55*3000/960=29.8Nm Tst/ T N =2 Tst=2*29.8=59.6 Nm T max / T N =2.0 T max =59.6 Nm I st /I N =6.5 I st =46.8A 一般n N =(0.94-0.98)n 0 n 0=n N /0.96=1000 r/min SN= (n 0-n N )/ n 0=(1000-960)/1000=0.04 P=60f/ n 0=60*50/1000=3 ③ η=P N /P 输入 P 输入=3/0.83=3.61 5.7 三相异步电动机正在运行时，转子突然被卡住，这时电动机的电流会如何变化？对电动机有何影响？ 电动机的电流会迅速增加,如果时间稍长电机有可能会烧毁.
学生毕业设计（毕业论文） 系别：机电工程 专业：数控技术 设计（论文）题目：三相异步交流电机
毕业设计（论文）任务书 一、课题名称：三相异步电机的设计 二、主要技术指标： 1.内部由定子和转子构成。 2. 外壳有机座、端盖、轴承盖、接线盒、吊环等组成。 3. 技术要求：采用电压AC380，可以实现正反转。 三、工作内容和要求： 1．设计磁路部分：定子铁心和转子铁心。 2 设计电路部分：定子绕组和转子绕组以及电路图。 3 设计机械部分：机座、端子、轴和轴承等。 4．设计电路的正反转和安全控制部分。 5．按照“毕业设计规格”设计毕业报告。 四、主要参考文献： 1.[1]王世琨.《图解电工入门》[M].中国电力出版社.2008.
2.[2]满永奎.《电工学》[M].清华大学出版社.2008. 3.[3]乔长君.《电机绕组接线图册》[M].化学工业出版社.2012. 4.百度文库 学生（签名）年月日 指导教师（签名）年月日 教研室主任（签名）年月日 系主任（签名）年月日
毕业设计（论文）开题报告
摘要
在费拉里斯和特斯拉发明多相交流系统后，19世纪80年代中期，多沃罗沃尔斯基发明了三相异步电机，异步电机无需电刷和换向器三相异步电机(Triple-phase asynchronous motor)是靠同时接入380V三相交流电源（相位差120度）供电的一类电动机，由于三相异步电机的转子与定子旋转磁场以相同的方向、不同的转速成旋转，存在转差率，所以叫三相异步电机。 作电动机运行的三相异步电机。三相异步电动机转子的转速低于旋转磁场的转速，转子绕组因与磁场间存在着相对运动而感生电动势和电流，并与磁场相互作用产生电磁转矩，实现能量变换。与单相异步电动机相比，三相异步电动机运行性能好，并可节省各种材料。按转子结构的不同，三相异步电动机可分为笼式和绕线式两种。笼式转子的异步电动机结构简单、运行可靠、重量轻、价格便宜，得到了广泛的应用。 Reese and Tesla invented in AC system. At the mid of 1880s, 多沃罗沃尔Chomsky invented the three-phase asynchronous motors, asynchronous motors without brushes and commutate. Three-phase asynchronous motors (Triple-phase asynchronous motor) is by simultaneously accessing 380V three-phase AC power supply of a class of motors, three-phase asynchronous motor as the rotor and the stator rotating in the same direction, to rotate at different speeds, there turn slip, so called three-phase asynchronous motors. For three-phase asynchronous motors motor is running. Three-phase asynchronous motor rotor speed is lower than the speed of the rotating magnetic field, the magnetic field due to the rotor windings relative motion exists between the induced electromotive force and current, and the magnetic field generated by the interaction with the electromagnetic torque and achieve energy conversion. Compared with single-phase induction motor, Three- phase asynchronous motor running properties, and save a variety of materials. According to the different structure of the rotor, three-phase cage induction motor and the winding can be divided into two kinds. Cage rotor induction motor, simple structure, reliable operation, light weight, cheap, has been widely used

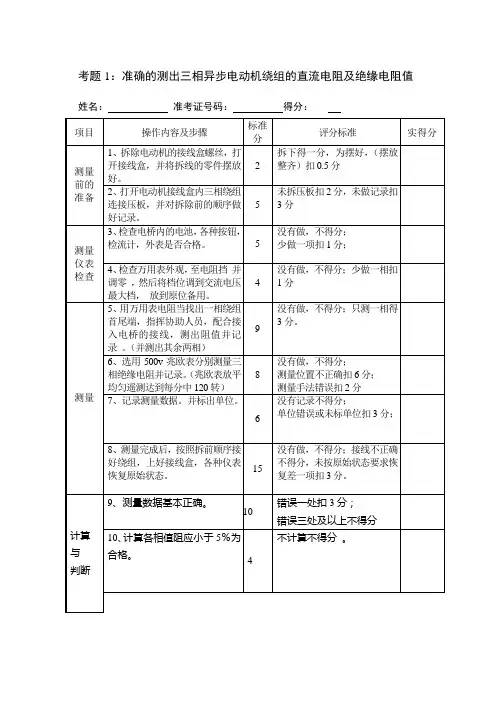

三相异步电动机基本控制线路的安装与调试 任务1-1 三相异步电动机的单向运行控制 学习内容: 1、常用低压电器的基本结构、工作原理、图形符号和文字符号、主要技术参数及其应用； 2、三相异步电动机的启/停、点动/长动控制。 学习目标: 1、知道：常用低压电器的工作原理、图形符号和文字符号；常用低压电器的用途。 2、能根据控制要求正确选择低压电器。 3、了解：常用低压电器的基本结构；主要技术参数。 4、掌握三相异步电动机的启/停、点动/长动控制电路的原理。 学习重点:工作原理、图形符号、文字符号、选择使用。 学习难点:工作原理、选择使用 §1-1 机床电气控制中常用的低压电器 目标任务： 1、了解低压电器的基本知识，熟悉常用的低压电器种类； 2、熟悉常用的各种低压电器的结构及原理、符号、选用； 3、熟练掌握常用低压电器的使用。 相关知识： 1-1. 低压电器基本知识
凡是对电能的生产、输送、分配和应用能起到切换、控制、调节、检测以及保护等作用的电工器械，均称为电器。低压电器通常是指在交流1200V及以下、直流1500V及以下的电路中使用的电器。机床电气控制线路中使用的电器多数属于低压电器。 一、低压电器的分类 低压电器是指工作在交流电压1200V 、直流电压1500V 以下的各种电器。生产机械上大多用低压电器。低压电器种类繁多，按其结构、用途及所控制对象的不同，可以有不同的分类方式。 1 ．按用途和控制对象不同，可将低压电器分为配电电器和控制电器。 用于电能的输送和分配的电器称为低压配电电器，这类电器包括刀开关、转换开关、空气断路器和熔断器等。用于各种控制电路和控制系统的电器称为控制电器，这类电器包括接触器、起动器和各种控制继电器等。 2 ．按操作方式不同，可将低压电器分为自动电器和手动电器。 通过电器本身参数变化或外来信号（如电、磁、光、热等）自动完成接通、分断、起动、反向和停止等动作的电器称为自动电器。常用的自动电器有接触器、继电器等。 通过人力直接操作来完成接通、分断、起动、反向和停止等动作的电器称为手动电器。常用的手动电器有刀开关、转换开关和主令电器等。 3 ．按工作原理可分为电磁式电器和非电量控制电器 电磁式电器是依据电磁感应原理来工作的电器，如接触器、各类电磁式继电器等。非电量控制电器的工作是靠外力或某种非电量的变化而动作的电器，如行程开关、速度继电器等。 二、低压电器的作用 控制作用、保护作用、测量作用、调节作用、指示作用、转换作用 三、低压电器的基本结构 电磁式低压电器大都有两个主要组成部分，即：感测部分──电磁机构和执行部分──触头系统。 1 ．电磁机构 电磁机构的主要作用是将电磁能量转换成机械能量，带动触头动作，从而完成接通或分断电路的功能。 电磁机构由吸引线圈、铁心和衔铁 3 个基本部分组成。常用的电磁机构如图所示，可分为 3 种形式。 2. 直流电磁铁和交流电磁铁
1 电动机分为（交流电动机）（直流电动机），交流电动机分为（同步电动机）（异步电动机）异步电动机分为（三相电动机）（单相电动机） 2电动机主要部件是由（定子）和（转子）两大部分组成。此外，还有端盖、轴承、风扇等 部件。定子铁心：由内周有槽的（硅钢片）叠成三相绕组，机座：铸钢或铸铁。 3根据转子绕组结构的不同分为：（笼型转子转子）铁心槽内嵌有铸铝导条，（绕线型转子）转子铁心槽内嵌有三相绕组。 4笼型电机特点结构简单、价格低廉、工作可靠；（不能人为）改变电动机的机械特性。绕线 式转子电机特点结构复杂、价格较贵、维护工作量大；转子（外加电阻可人为改变）电动 机的机械特性。 5分析可知：三相电流产生的合成磁场是一（旋转的磁场），即：一个电流周期，旋转磁场在空 间转过（360°）旋转磁场的旋转方向取决于（三相电流的相序），任意调换两根电源进线则旋 转磁场（反转）。 6若定子每相绕组由两个线圈（串联），绕组的始端之间互差（60°），将形成（两对）磁 极的旋转磁场。旋转磁场的磁极对数与（三相绕组的排列）有关。旋转磁场的转速取决于磁 场的（极对数）。 p=1 时 (n0=60f 1)。旋转磁场转速n0 与（频率f1）和（极对数p）有关。 7 旋转磁场的同步转速和电动机转子转速之差与旋转磁场的同步转速之比称为（转差率S）异步电动机运行中S=（ 1--9）％。 8 一台三相异步电动机，其额定转速 n=1460 r/min ，电源频率 f1=50 Hz 。试求电动机在额定负载 下的转差率。 解：根据异步电动机转子转速与旋转磁场同步转速的关系可知：n0=1500 r/min ,即 s n0 n 100% 1500 1460 100% 2.7% n0 1500 9 定子感应电势频率 f 1 不等于转子感应电势频率 f 2。 10 电磁转矩公式 sR2 U 12 T K ) 2 R2 (sX 20 2 2 由公式可知 :1. T 与定子每相绕组电压 U 成（正比）。 U 1 ↓则 T↓ 。 2.当电源电压 U1 一定时， T 是 s 的函数 , 3. R2 的大小对T 有影响。绕线式异步电动机可外接电阻来改变（转子电阻R2 ），从而改变转距。 11 三个重要转矩：(1) ( 额定转矩 TN) 电动机在额定负载时的转矩(2) (最大转矩Tmax) 电机带动最大负载的能力,(3) ( 起动转矩Tst)电动机起动时的转矩。 12 如某普通机床的主轴电机(Y132M-4 型 ) 的额定功率为7.5kw, 额定转速为1440r/min, 则额定转矩为（T P N 9550 7 . 5 N . m ）。 N 9550 49 . 7 n N 1440 13 转子轴上机械负载转矩T2 不能（大于 Tmax ），否则将造成堵转(停车 )。 过载系数 (能T m ax 一般三相异步电动机的过载系数为 1.8 ~ 2.2 T N 力 ) 14 K st T st 启动条件（ Tst>TL ）否则电动机不能启动，正常工作条 起动能力 T N 件：所带负载的转矩应为（TL 目录 摘要 ..................................................................... I Abstract................................................................. II 第一章绪论........................................................ - 4 - 1.1 工程背景...................................................... - 4 - 1.2 该课题设计的主要内容.......................................... - 4 - 第二章三相异步电动机................................................ - 6 - 2.1 三相异步电动机结构............................................ - 6 - 2.1.1 异步电动机的定子结构..................................... - 7 - 2.1.2 异步电动机的转子结构..................................... - 8 - 2.1.3 三相异步电动机接线图..................................... - 8 - 2.2 三相异步电动机工作原理........................................ - 9 - 2.3 三相异步电动机的机械特性和工作特性........................... - 12 - 第三章三相异步电机电磁设计......................................... - 14 - 3.1 主要尺寸和空气隙的确定....................................... - 14 - 3.2 定子绕组与铁芯设计........................................... - 14 - 3.2.1 定子绕组型式和节距的选择................................ - 15 - 3.2.2 定子冲片的设计.......................................... - 16 - 3.3 额定数据及主要尺寸........................................... - 17 - 3.4 磁路计算..................................................... - 19 - 3.5 性能计算..................................................... - 22 - 3.5.1 工作性能计算............................................ - 22 - 3.5.2 起动性能计算............................................ - 26 - 第四章电机转动轴的工艺分析......................................... - 28 - 4.1 转动轴的加工工艺分析......................................... - 28 - 4.2 选择设备和加工工序........................................... - 30 - 4.3 成品的最后工序............................................... - 31 - 小结与致谢........................................................... - 32 - 参考文献............................................................. - 33 - 三相异步电动机分类特点以及调速方法 三相异步电动机分类： 1、从调速的本质来看，不同的调速方式无非是改变交流电动机的同步转速或不改变同步转两种。不改变同步转速的调速方法有1)绕线式电动机的转子串电阻调速、2)斩波调速、3)串级调速以及应用电磁转差离合器、4)液力偶合器、5)油膜离合器等调速。不改变同步转速的调速方法在生产机械中广泛使用。 2、改变同步转速的有改变定子极对数的多速电动机，改变定子电压、频率的变频调速有能无换向电动机调速等。 3、从调速时的能耗观点来看，有1)高效调速方法与2)低效调速方法两种：高效调速指时转差率不变，因此无转差损耗，如多速电动机、变频调速以及能将转差损耗回收的调速方法(如串级调速等)。有转差损耗的调速方法属低效调速，如转子串电阻调速方法，能量就损耗在转子回路中；电磁离合器的调速方法，能量损耗在离合器线圈中；液力偶合器调速，能量损耗在液力偶合器的油中。一般来说转差损耗随调速范围扩大而增加，如果调速范围不大，能量损耗是很小的。 我们清楚三相异步电动机转速公式为： n=60f/p(1-s) 从上式可见，改变供电频率f、电动机的极对数p及转差率s均可太到改变转速的目的，下面松文机电具体介绍其七种调速方法。 一、变极对数调速方法：这种调速方法是用改变定子绕组的接红方式来改变笼型电动机定子极对数达到调速目的。本方法适用于不需要无级调速的生产机械，如金属切削机床、升降机、起重设备、风机、水泵等。 特点如下：1、具有较硬的机械特性，稳定性良好； 2、无转差损耗，效率高；3、接线简单、控制方便、价格低；4、有级调速，级差较大，不能获得平滑调速；5、可以与调压调速、电磁转差离合器配合使用，获得较高效率的平滑调速特性。 二、变频调速方法：变频调速是改变电动机定子电源的频率，从而改变其同步转速的调速方法。变频调速系统主要设备是提供变频电源的变频器，变频器可分成交流-直流-交流变频器和交流-交流变频器两大类，目前国内大都使用交-直-交变频器。本方法适用于要求精度高、调速性能较好场合。其特点：1、效率高，调速过程中没有附加损耗；2、应用范围广，可用于笼型异步电动机；3、 调速范围大，特性硬，精度高；4、 技术复杂，造价高，维护检修困难。 三、串级调速方法 ：串级调速是指绕线式电动机转子回路中串入可调节的附加电势来改变电动机的转差，达到调速的目的。大部分转差功率被串入的附加电势所吸收，再利用产生附加的装置，把吸收的转差功率返回电网或转换能量加以利用。根据转差功率吸收利用方式，串级调速可分为 教案（首页） 授课班级机电高职1002 授课日期 课题序号 3.5 授课形式讲授授课时数 2 课题名称三相异步电动机的使用、维护和检修 教学目标1．了解三相异步电动机启动前的准备工作和启动时的注意事项。2．熟悉三相异步电动机运行中的监视项目。 3．熟悉三相异步电动机的定期检修内容。 4．了解三相异步电动机的常见故障以及处理方法。 教学重点1．了解三相异步电动机启动前的准备工作和启动时的注意事项。2．熟悉三相异步电动机运行中的监视项目。 教学难点1．了解三相异步电动机启动前的准备工作和启动时的注意事项。2．熟悉三相异步电动机运行中的监视项目。 教材内容更 新、补 充及删减 无 课外作业补充 教学后记无 送审记录 课堂时间安排和板书设计 复习5 导 入 5 新 授 60 练 习 15 小 结 5 一、电机选择原则 1、电源的原则 2、防护形式的选择 3、功率的选择 4、起动情况选择 5、转速的选择 二、电机的安装原则 三、电机的接地装置 四、电机的定期检查和保养 五、三相异步电机的常见故障及处理方法 课堂教学安排 课题序号课题名称第页共页教学过程主要教学内容及步骤 导入新授三相异步电动机在生产设备中长期不间断地工作，是目前工矿企业的主要动力装置，电动机的使用寿命是有限的，因为电动机轴承的逐渐磨损、绝缘材料的逐渐老化等等，这些现象是不可避免的。但一般来说，只要选用正确、安装良好、维修保养完善，电动机的使用寿命还是比较长的。在使用中如何尽量避免对电动机的损害，及时发现电动机运行中的故障隐患，对电动机的安全运行意义重大。因此，电动机在运行中的监视和维护，定期的检查维修，是消灭故障隐患，延长电动机使用寿命，减小不必要损失的重要手段。 一、电动机的选择原则 合理选择电动机是正确使用电动机的前提。电动机品种繁多，性能各异，选择时要全面考虑电源、负载、使用环境等诸多因素。对于与电动机使用相配套的控制电器和保护电器的选择也是同样重要的。 1．电源的选择 在三相异步电动机中，中小功率电动机大多采用三相380V电压，但也有使用三相22OV电压的。在电源频率方面，我国自行生产的电动机采用50Hz的频率，而世界上有些国家采用60Hz的交流电源。虽然频率不同不至于烧毁电动机，但其工作性能将大不一样。因此，在选择电动机时应根据电源的情况和电动机的铭牌正确选用。 2．防护型式的选择 由于工作环境不尽相同，有的生产场所温度较高、有的生产场所有大量的粉尘、有的场所空气中含有爆炸性气体或腐蚀性气体等等。这些环境都会使电动机的绝缘状况恶化，从而缩短电动机的使用寿命，甚至危及生命和财产的安全。因此，使用时有必要选择各种不同结构形式的电动机，以保证在各种不同的工作环境中能安全可靠地运行。电动机的外壳一般有如下型式: (1)开启型外壳有通风孔，借助和转轴连成一体的通风风扇使周围的空气与电动机内部的空气流通。此型电动机冷却效果好，适用于干燥无尘的场所。 (2)防护型机壳内部的转动部分及带电部分有必要的机械保护，以防止意外的接触。若电动机通风口用带网孔的遮盖物盖起来，叫网罩式；通风口可防止垂直下落的液体或固体直接进入电动机内部的叫防漏式；通风口可防止与垂直成100o范围内任何方向的液体或固体进入电动机内部的叫防溅式。(3)封闭式机壳严密密封，靠自身或外部风扇冷却，外壳带有散热片。适用于潮湿、多尘或含酸性气体的场合。 (4)防水式外壳结构能阻止一定压力的水进入电动机内部。 (5)水密式当电动机浸没在水中时，外壳结构能防止水进入电动机内部。 (6)潜水式电动机能长期在规定的水压下运行。 (7)防爆式电动机外壳能阻止电动机内部的气体爆炸传递到电动机外部，从而引起外部燃烧气体的爆炸。 3．功率的选择 课堂教学安排 课题序号课题名称第页共页 班级：07自动化 学号：0709111016 姓名：高顺 三相异步电动机的绕组常见故障分析与处理方法 关键词：断路电流不平衡短路绝缘损坏磁场不均绕组接地绕组接错 一、绕组开路 由于焊接不良或使用腐蚀性焊剂，焊接后又未清除干净，就可能造成壶焊或松脱；受机械应力或碰撞时线圈短路、短路与接地故障也可使导线烧毁，在并烧的几根导线中有一根或几根导线短路时，另几根导线由于电流的增加而温度上升，引起绕组发热而断路。一般分为一相绕组端部断线、匝间短路、并联支路处断路、多根导线并烧中一根断路、转子断笼。 1. 故障现象 电动机不能启动，三相电流不平衡，有异常噪声或振动大，温升超过允许值或冒烟。 2. 产生原因 （1）在检修和维护保养时碰断或制造质量问题。 （2）绕组各元件、极（相）组和绕组与引接线等接线头焊接不良，长期运行过热脱焊。 （3）受机械力和电磁场力使绕组损伤或拉断。 （4）匝间或相间短路及接地造成绕组严重烧焦或熔断等。 3. 检查方法 （1）观察法。断点大多数发生在绕组端部，看有无碰折、接头出有无脱焊。（2）万用表法。利用电阻档，对“Y”型接法的将一根表棒接在“Y”形的中心点上，另一根依次接在三相绕组的首端，无穷大的一相为断点；“△”型接法的短开连接后，分别测每组绕组，无穷大的则为断路点。 （3）试灯法。方法同前，等不亮的一相为断路。 （4）兆欧表法。阻值趋向无穷大（即不为零值）的一相为断路点。 （5）电流表法。电机在运行时，用电流表测三相电流，若三相电流不平衡、又无短路现象，则电流较小的一相绕组有部分短断路故障。 （6）电桥法。当电机某一相电阻比其他两相电阻大时，说明该相绕组有部分断路故障； （7）电流平衡法。对于“Y”型接法的，可将三相绕组并联后，通入低电压大电流的交流电，如果三相绕组中的电流相差大于10%时，电流小的一端为断路；对于“△”型接法的，先将定子绕组的一个接点拆开，再逐相通入低压大电流，其中电流小的一相为断路。 10.3 节 一、填空题 1、异步电动机的电磁转矩是由和共同作用产生的。 2、三相异步电动机最大电磁转矩的大小与转子电阻r2 值关，起动转矩的大小与转子电阻r2 关。 （填有无关系） 3、一台线式异步电动机带恒转矩负载运行，若电源电压下降，则电动机的旋转磁场转速，转差率，转速，最大电磁转矩，过载能力，电磁转矩。 4、若三相异步电动机的电源电压降为额定电压的0.8 倍，则该电动机的起动转矩T st =?T stN 。 5、一台频率为f1= 60Hz 的三相异步电动机，接在频率为50Hz 的电源上（电压不变），电动机的最大转矩为原来的，起动转矩变为原来的。 6、若异步电动机的漏抗增大，则其起动转矩，其最大转矩。 7、绕线式异步电动机转子串入适当的电阻，会使起动电流，起动转矩。 二、选择题 1、设计在f1= 50Hz 电源上运行的三相异步电动机现改为在电压相同频率为60Hz 的电网上，其电动机的（）。 （A）T st 减小，T max 减小，I st 增大（B）T st 减小，T max 增大，I st 减小 （C）T st 减小，T max 减小，I st 减小（D）T st 增大，T max 增大，I st 增大 2、适当增加三相绕线式异步电动机转子电阻r2时，电动机的（）。 （A）I st 减少, T st 增加, T max 不变, s m 增加（B）I st 增加, T st 增加, T max 不变, s m 增加 （C）I st 减少, T st 增加, T max 增大, s m 增加（D）I st 增加, T st 减少, T max 不变, s m 增加 3、一台运行于额定负载的三相异步电动机，当电源电压下降10%，稳定运行后，电机的电磁转矩（）。（A）T em =T N （B）T em = 0.8T N （C）T em = 0.9T N （D）T em >T N 4、一台绕线式异步电动机，在恒定负载下，以转差率s 运行，当转子边串入电阻r = 2r2',测得转差率将为 （）（r 已折算到定子边）。 （A）等于原先的转差率s （B）三倍于原先的转差率s （C）两倍于原先的转差率s （D）无法确定 5、异步电动机的电磁转矩与( )。 （A）定子线电压的平方成正比；（B）定子线电压成正比； （C）定子相电压平方成反比；（D）定子相电压平方成正比。 6、一般电动机的最大转矩与额定转矩的比值叫过载系数，一般此值应( )。 （A）等于1 （B）小于1 （C）大于1 （D）等于0 三、问答题 三相异步电动机的设 计说明书 一．三相异步电动机的基本结构 三相异步电动机由两个基本部分构成：固定部分—定子和转子，转子 按其结构可分为鼠笼型和绕线型两种。 1-1.定子的结构组成 定子由定子铁心、机座、定子绕组等部分组成，定子铁心是异步电动机磁路的一部分，一般由0.5毫米厚的硅钢片叠压而成，用压圈及扣片固紧，各片之间相互绝缘，以减少涡流损耗。 定子绕组是由带有绝缘的铝导线或铜导线绕制而成的，小型电机采用散下线圈或称软绕组，大中型电机采用成型线圈，又称为硬绕组。 1-2.转子的结构组成 转子由转子铁心、转子绕组、转子支架、转轴和风扇等部分组成，转子铁心和定子铁心一样，也是由0.5毫米硅钢片叠压而成。鼠笼型转子的绕组是由安放在转子铁心槽的裸导条和两端的环形端环连接而成，如果去掉转子铁心，绕组的形状象一个笼子；绕线型转子的绕组与定子绕组相似，做成三相绕组，在部星型或三角型。 1-3.工作原理 当定子绕组接至三相对称电源时，流入定子绕组的三相对称电流，在气隙产生一个以同步转速n 1 旋转的定子旋转磁场，设旋转磁场的转向为逆 时针，当旋转磁场的磁力线切割转子导体时，将在导体产生感应电动势e 2 ，电动势的方向根据右手定则确定。N极下的电动势方向用?表示，S极下的 电动势用Θ表示，转子电流的有功分量i 2a 与e 2 同相位，所以Θ ?和既表示 电动势的方向，又表示电流有功分量的方向。转子电流有功分量与气隙旋转磁场相互作用产生电磁力f em ,根据左手定则，在N极下的所有电流方向为 ?的导体和在S极下所有电流流向为Θ的导体均产生沿着逆时针方向的切 向电磁力f em ,在该电磁力作用下，使转子受到了逆时针方向的电磁转矩M em 的驱动作用，转子将沿着旋转磁场相同的方向转动。驱动转子的电磁转矩与转子轴端拖动的生产机械的制动转矩相平衡，转子将以恒速n拖动生产机械稳定运行，从而实现了电能与机械能之间的能量转换，这就是异步电动机的基本工作原理。 二．异步电动机存在的缺点 2-1.笼型感应电动机存在下列三个主要缺点。 （1）起动转矩不大，难以满足带负载起动的需要。当前社会上解决该问题的多数办法是提高电动机的功率容量（即增容）来提高其起动转矩，这就造成严重的“大马拉小车”，既增加购买设备的投资，又在长期的应用中因处于低负荷运行而浪费大量电量，很不经济。第二种办法是增购液力偶合器，先让电动机空载起动，在由液力偶合器驱动负载。这种办法同样要增加添购设备的投资，并因液力偶合器的效率低于97%，因此至少浪费3%的电能，因而整个驱动装置的效率很低，同样浪费电量，更何况添加液力偶合器之后，机组的运行可靠性大大下降，显著增加维护困难，因此不是一个好办法。 （2）大转矩不大，用于驱动经常出现短时过负荷的负载，如矿山所用破碎机等时，往往停转而烧坏电动机。以致只能在轻载状况下运行，既降低了产量又浪费电能。 （3）起动电流很大，增加了所需供电变压器的容量，从而增加大量投资。另一办法是采用降压起动来降低起动电流，同样要增加添购降压装置的投资，并且使本来就不好的起动特性进一步恶化。 2-2.绕线型感应电动机 绕线性感应电动机正常运行时，三相绕组通过集电环短路。起动时，为减小起动电流，转子中可以串入起动电阻，转子串入适当的电阻，不仅可以减小起动电流，而且由于转子功率因数和转子电流有功分量增大，起动转矩也可增大。这种电动机还可通过改变外串电阻调速。绕线型电动机 第五章 三相异步电动机绕组 一、填空（每空1分） 1. 一台50HZ 的三相电机通以60 HZ 的三相对称电流，并保持电流有效值不变，此时三相基波合成旋转磁势的幅值大小 ，转速 ，极数 。 答：不变，变大，不变。 2. ★单相绕组的基波磁势是 ，它可以分解成大小 ，转向 ，转速 的两个旋转磁势。 答：脉振磁势，相等，相反，相等。 3. 有一个三相双层叠绕组，2p=4, Z 1=36, 支路数a=1，那么极距τ= 槽，每极每相槽数q= ，槽距角α= ，分布因数1d k = ，18y =，节距因数1p k = ,绕组因数1w k = 。 答：9，3，20°，，， 4. ★若消除相电势中ν次谐波，在采用短距方法中，节距1y = τ，ν 次谐波磁势在定子绕组中感应电势的频率是 。 答：1,νν -1f 5. ★三相对称绕组通过三相对称电流，顺时针相序（a-b-c-a ）,其中ia ＝１０Sin(wt)，当Ia=10A 时，三相基波合成磁势的幅值应位于 ；当Ia =-5A 时，其幅值位于 。 答：A 相绕组轴线处，B 相绕组轴线处。 6. ★将一台三相交流电机的三相绕组串联起来，通交流电，则合成磁势为 。 答：脉振磁势。 7. ★对称交流绕组通以正弦交流电时，υ次谐波磁势的转速为 。 答：1 n ν 8. 三相合成磁动势中的五次空间磁势谐波，在气隙空间以 基波旋转磁动势的转速旋转，转向与基波转向 ，在定子绕组中，感应电势的频率为 ，要消除它定子绕组节距1y = 。 答：1/5,相反，f 1,45τ 9. ★★设基波极距为τ，基波电势频率为f ，则同步电动机转子磁极磁场的3次谐波极距为 ； 在电枢绕组中所感应的电势频率为 ；如3次谐波相电势有效值为E 3，则线电势有效值为 ；同步电机三相电枢绕组中一相单独流过电流时，所产生的3次谐波磁势表达式为 。三相绕组流过对称三相电流时3次谐波磁势幅值为 。 答：3τ ，f,0,3F cos3cos x t φπωτ ,0 三相异步电动机例题 1.一台Y160M2—2三相异步电动机的额定数据如下：P N =15 kW, U N =380 V ， =0.88, =88.2%,定子绕组为△连接。试求该电动机的额定电流和对应的相电流。 解: 2.有一台 Y 形连接的三相绕线转子异步电动机, U N =380 V, f N =50 Hz , n N =1400 r/min , 其参数 为r 1= =0.4 Ω, Ｘ1= =1 Ω, X m =40 Ω, 忽略r m , 已知定、转子有效匝数比为4。 (1) 求额定负载时的转差率 s N 和转子电流频率 f 2N ; (2) 根据近似等效电路求额定负载时的定子电流I 1、转子电流 I 2、励磁电流 I 0 和功率因数 。 3.有一台 Y 形连接的6极三相异步电动机 , P N =145 kW, U N =380 V , f N =50 Hz 。额定运行时p Cu2=3000 W , p m +p ad =2000 W, p Cu1+p Fe =5000 W, cos =0.8。试求： (1) 额定运行时的电磁功率P em 、额定转差率s N 、额定效率ηN 和额定电流I N 。 (2) 额定运行时的电磁转矩T 、额定转矩 T N 和空载阻转矩T 0 。N cos ?N η'2r '2X 1cos ? X U 2'1? 4.某三相异步电动机，定子电压的频率f1＝50 Hz,极对数p＝1，转差率s＝0.015。求同步转速n0 ，转子转速n 和转子电流频率f2。 5.某三相异步电动机，p = 1，f1＝50 Hz，s=0.02 ，P2＝30KW, T0＝0.51N.m. 求(1) n0 (2) n (3)输出转矩(4)电磁转矩. 6.某三相异步电动机，定子电压为380 V，三角形联结。当负载转矩为51.6 N · m 时，转子转速为740 r/min，效率为80％，功率因数为0.8。求：（1）输出功率；（2）输入功率；（3）定子线电流和相电流 7. 天津职业技术师范大学 课程设计说明书题目：三相异步电动机变频调速系统设计及仿真 指导老师： 班级：机检1112班 组员 天津工程师范学院 课程设计任务书 机械工程学院机检1112 班学生 课程设计课题： 三相异步电动机变频调速系统设计及仿真 一、课程设计工作日自 2015 年 1 月 12 日至 2015 年 1 月 23 日 二、同组学生： 三、课程设计任务要求（包括课题来源、类型、目的和意义、基本要求、完成时 间、主要参考资料等）： 1、目的和意义 交流调速是一门重要的专业必修课，它具有很强的实践性。为了加深对所学课程（模拟电子技术、数字电子技术、电机与拖动、电力电子变流技术等）的理解以及灵活应用所学知识去解决实际问题，培养学生设计实际系统的能力，特开设为期一周的课程设计。 2、具体内容 写出设计说明书，内容包括： （1）各主要环节的工作原理； （2）整个系统的工作原理（包括启动、制动以及逻辑切换过程）； （3）调节器参数的计算过程。 2．画出一张详细的电气原理图； 3．采用Matlab中的Simulink软件对整个调速系统进行仿真研究，对计算得到的调节 器参数进行校正，验证设计结果的正确性。将Simulink仿真模型，以及启动过程中的电流、转速波形图附在设计说明书中。 4、考核方式 1．周五采用口试方式进行考核（以小组为单位），成绩按百分制评定。其中小组分数占60%，个人成绩占40%（包括口试情况和上交材料内容）； 2．每天上午8:30--11:30在综合楼226房间答疑。 五、参考文献 1、陈伯时．电力拖动自动控制系统----运动控制系统（第3版）．机械工业出版社，2003 指导教师签字：教研室主任签字： Y系列三相异步电动机使用说明书 l、电动机的安装 1．1安装前的准备工作 电动机开箱前应检查包装是否完整无损，有无受潮的现象，开罩后应小心清除电动机上的尘土和防锈层，仔细检查在运输过程中有无变形和损坏，紧固件有无松动或脱落，转子转动是否灵活，铭牌数据是否符合要求，并用500VMQ表测量高压电阻，绝缘电阻应不低于1MQ 否则应对绕组进行干燥处理，但是处理温度不超过J20℃。 1．2电动机的安装场地和安装基础 电动机的安装场地海拔高度应不超过100()m；一般用途的电动机的安装场地要干燥、洁净，电动机周围应通风良好，与其它设备要留有一定的间隔，以便于检查，监视和清扫，环境温度在40℃以下，并需防止强烈的辐射；安装基础要坚固、结实，有一定的刚度，安装面应平整，以保证电机的平衡运行。 I．3电动机的接线 1．3．1电动机应妥善接地，接线盒内右下方及机座外壳有接地装置，必要时亦可利用电动机底脚或法兰盘紧固螺栓接地，以保证电动机的安全运行。 1．4电动机与机械负载的联接 1．4．1电动机可采用联轴器，正齿轴或皮带与负载机械联接，双轴伸电动机的风扇端只允许采用联轴器传动。 1．4．2采用联轴器联接时，电动机轴中心线与负载机械的轴中心线要重合，以免电动机在动行中产生强烈振动，联轴动和不正常的声音等。器的安装偏差为：2极电动机允许偏差0．015mm，4、6、8极电动机偏差0．04mm。 1．4．3立式安装的电动机，轴伸只允许采用联轴器与机械负载联接。 2、电动机的起动 2．1电动机起动前的检查 2．1．1新安装或停用三个月以上的电动机起动前应检查绝缘电阻，测得绝缘电阻值不小于1MQ。 2．1．2检查电动机的紧固螺钉是否拧紧，轴承是否缺油，电动机的接线是否符合要求，外壳是否可靠接地或接零。 2．1．3检查联轴器的螺钉和销钉是否紧固，皮带联接处是否良好，松紧是否合适，机组转动是否灵活，有无卡位，窜动和不正常的声音等。 2．1．4检查熔断器的额定电流是否符合要求，安装是否牢固可靠。 2．1．5检查起动设备接线是否正确，起动装置是否灵活，触点接触是否良好，起动设备的金属处壳是否可靠接地或接零。 2．1．6检查三相电源电压是否正常，电压是否过高过低或三相电压不对称等。 2．1．7上述任何一项有问题，都必须彻底解决，在确认准备工作无误时方可起动。 2．2起动时的注意事项 三相异步电动机复习练习题 基本概念：了解三相异步电动机的基本结构，工作原理，理解转差率的概念；理解机械特性及铭牌数据的含义，正确理解额定转矩、最大转矩和起动转矩，以及过载系数和启动能力；掌握三相异步电动机起动和反转的方法。 分析依据和方法：掌握转速、转差率和同步转速三者之间关系，以及同步转速与磁极对数和电源频率之间的关系；掌握转矩的计算公式；会利用机械特性曲线作简单的定性分析；掌握额定转矩、最大转矩和起动转矩以及额定电流和起动电流的计算；能判断电动机能否起动；掌握降压起动时，起动转矩和起动电流的计算。 基本公式：转速、转差率和同步转速三者之间关系n n n s -= 0 同步转速与磁极对数和电源频率之间的关系p f n 1 060= 转矩与转速的关系2 9.55 P T n = 过载系数N T T max = λ，起动能力N st T T =，效率1 2P P =η Y-△降压起动?=st Y st T T 31 ,?=st Y st I I 3 1 自耦降压起动st st T U U T 21'1' )(=,st st I U U I 1 ' 1' = 一、填空题： 1．电动机是将 能转换为 能的设备。（电、机械） 2．三相异步电动机主要有 和 两部分组成。（定子、转子） 3．三相异步电动机的定子铁心是用薄的硅钢片叠装而成，它是定子的 路部分，其内表面冲有槽孔，用来嵌放 。（磁、定子绕组） 4．三相异步电动机的三相定子绕组是定子的 部分，空间位置相差1200 / P 。（电路） 5．三相异步电动机的转子有 式和 式两种形式。（鼠笼、绕线） 6．三相异步电动机的三相定子绕组通以 ，则会产生 。（三相交流电流、旋转磁场） 7．三相异步电动机旋转磁场的转速称为 同步转速，它与电源频率和 磁极对数 有关。 8．三相异步电动机旋转磁场的转向是由 决定的，运行中若旋转磁场的转向改变了，转子的转向 。（电源的相序、随之改变） 9．一台三相四极异步电动机，如果电源的频率f 1 =50Hz ，则定子旋转磁场每秒在空间转过 25 转。 10．三相异步电动机的转速取决于 、 和 电源频率 f 。（磁场极对数 P 、转差率 S ）Y2-160M1-2三相异步电动机电磁设计解读
