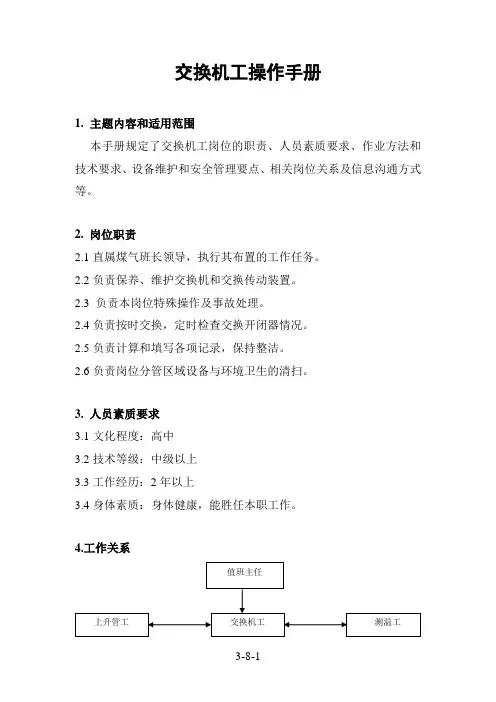

交换机工操作手册
1.主题内容和适用范围
本手册规定了交换机工岗位的职责、人员素质要求、作业方法和技术要求、设备维护和安全管理要点、相关岗位关系及信息沟通方式等。
2. 岗位职责
2.1直属煤气班长领导，执行其布置的工作任务。
2.2负责保养、维护交换机和交换传动装置。
2.3 负责本岗位特殊操作及事故处理。
2.4负责按时交换，定时检查交换开闭器情况。
2.5负责计算和填写各项记录，保持整洁。
2.6负责岗位分管区域设备与环境卫生的清扫。
3. 人员素质要求
3.1文化程度：高中
3.2技术等级：中级以上
3.3工作经历：2年以上
3.4身体素质：身体健康，能胜任本职工作。
4.工作关系
5.岗位工艺技术规定与操作指标（标准）
5.1工艺说明
在使用焦炉煤气加热时，煤气经砖煤气道送入立火道，而使用混和煤气加热时，混和煤气经蓄热室预热后送入立火道内，与从风门进入的空气经蓄热室预热后进行燃烧。燃烧后产生的废气经蓄热室、小烟道、交换开闭器、分烟道由烟囱排出。交换机定时交换煤气、空气和废气。
5.2技术规定

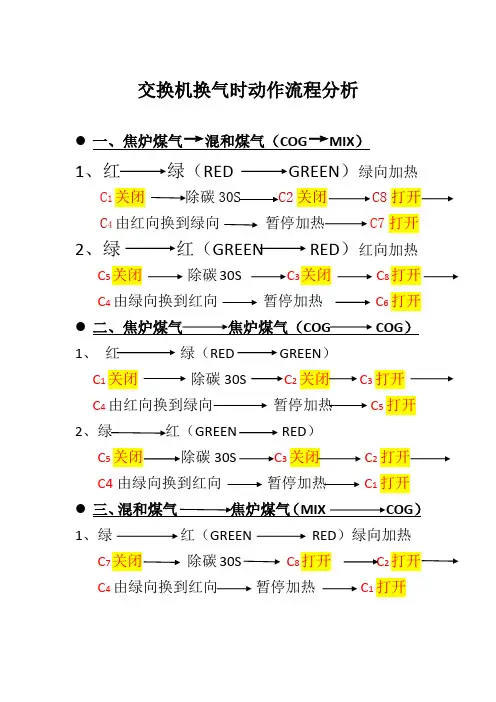

5.2.1每30分钟交换一次，交换步骤：关煤气→交换废气、空气→开煤气。
5.2.2遇有下列情况必须停止加热：
5.2.2.1煤气主管压力低于500Pa。
5.2.2.2交换系统设备损坏不能在二个交换内修复而影响正常加热时。
5.2.2.3烟道吸力过低，不能保持正常燃烧。
5.2.2.4煤气管道损坏影响正常安全操作时。
5.2.2.5焦炉煤气加热，鼓风机停止转动时。
5.2.3液压系统工作压力不得超过6-8MPa。
5.2.4焦炉煤气温度要预热到45±5℃。高炉煤气温度不得超过35℃。
5.3 操作指标（标准）
高炉煤气流量波动小于±500m3/h, 焦炉煤气流量波动小于±50m3/h,烟道吸力波动小于±5pa.
6. 岗位工作时序
6.1每日当班工作时序
6.1.1班前准备：穿戴好劳动保护用品，提前30分钟参加班前会，听取值班主任布置工作及安全要求。
6.1.2接班：提前15分钟到岗进行设备点检。
6.1.3当班8小时内生产操作：
6.1.3.1检查交换情况
6.1.3.2溜烟道：每次交换后进行。
6.1.3.3岗位记录：每1小时
6.1.4当班8小时内设备点检：按点检要求进行
6.1.5完成班长交代的其他生产任务。
6.1.6交班：交班前30分钟进行卫生清扫和设备点检
6.1.7每月最后一天填写岗位安全生产建议书
7. 操作方法
7.1交接班
7.1.1接班前15分钟到达焦炉值班室，参加班前会。
7.1.2交接班时间为7：45、15：45和23：45，无特殊情况应准时接班。
7.1.3交接班人员共同进行最后一个交换。
7.1.3.1检查交换机运转情况。
7.1.3.2检查交换程序并确认正确，操作盘上各开关的位置。
7.1.3.3检查煤气、废气系统并确认无异常情况。
7.1.3.4检查交换机油箱油位情况并确保过油位线。
7.1.4检查防毒面具并确认好用，各种工具放在指定位置。
7.1.5交班者应主动将本班的生产情况介绍给接班者，并积极地反映出本班发生的问题及处理的方法、得出的结论，取得接班者满意后方可下班。
7.1.6交接班完毕后向班长汇报。
7.2一般操作
7.2.1交换
7.2.1.1熟悉操作盘指示灯和电气开关的配置与用途。
7.2.1.2自动交换：将万能转换开关（2WK）扳到自动位置时，交换机即处于自动交换状态。当有交换信号时，电铃发出交换预告信号，信号完毕，自动进行交换。在自动交换时，如果正常交换信号未来时，此时应及时按人控自动交换按钮（1A）补上交换。
7.2.1.3手动交换：将万能转换开关（2WK）扳到手动位置，此时按手动按钮（2A），交换机进行正向交换，按手动钮（3A），交换机进行反向交换，手动按钮要按到交换过程结束后方可松开。
7.2.1.4中间控制停止：在废气缸运转过程中，有一个中间控制停止过程，停止时间为0~120秒可调。
7.2.1.5交换超时保护：在交换过程中，煤气（废气）缸移动，当运行时间过长时，交换机自动断开电流，并发出音响信号。
7.2.1.6手摇泵操作：当交换机停电时，需要进行人工操作交换，此时要先切断电源和走时钟的插头，依据行程指示器所示方向，将相应电液控制阀电磁阀按住，摇动手摇油泵进行人工换向。
7.2.1.7切换为手动交换或手摇泵操作。
7.2.2当交换完成，行程达到规定标记后，检查交换开闭器及烟道设备，检查从焦侧开始，由机侧返回。检查包括以下内容：
7.2.2.1上升气流废气盘进风门开度，小铁板位置。
7.2.2.2下降气流进风门严密，煤气砣落到位，废气砣提起高度。
7.2.2.3检查并确认大链条小链条良好，大轴无锈死，如有问题及时处理，处理不了的报告班长。
7.2.3保持烟道吸力、煤气压力、流量等各项温度压力在规定的范围内，如有异常，及时通知仪表工修理。
7.2.4每小时填写加热制度的各项内容，计算班平均值。
7.2.5按煤气班长、调火班长、车间指示增减煤气流量、压力、烟道吸力，及时记录增减数量和时间。
7.2.6煤气主管压力，焦炉煤气低于3500 Pa，高炉煤气低于3000 Pa 时，应立即与厂调度和煤气班长汇报，并做正确的处理。在交接班记录本上记录处理经过，不正常期间流量、压力的变化情况。
7.2.7每班抽地下室水封槽部位的水一次。（泵启动后不得离开，水抽干后立即停泵）
7.3特殊操作
7.3.1自动、手动交换过程中，出现异常现象影响正常交换时，要把电源切断，按7.2.1.6改用手动油泵操作，故障排队后再恢复电动操作。
7.3.2交换中途停电，应将事故开关扳到事故位置，切断电源，按7.2.1.6用手动油泵完成交换。
7.3.3仪表停电时，要固定各调节机，调节压力看U形表。停电时，调节机要固定。
7.3.4煤气系统PLC失控条件下的特殊操作
当煤气系统计算机调节失灵，屏幕数值无显示或报警状态，应首先检查显示煤气支管压力的U型表及显示烟道吸力的斜型表，并打手动操作直至PLC恢复正常后才能投入自动。
8. 岗位安全规定
8.1禁止非工作人员进入交换机室、蓄热室走廊、地下室。参观人员进入必须持有关部门介绍信或厂、车间人员陪同。
8.2禁止乱动任何按钮开关。
8.3安全阀、流量阀的开度、行程开关、主令控制不准随意拔动和调整。
