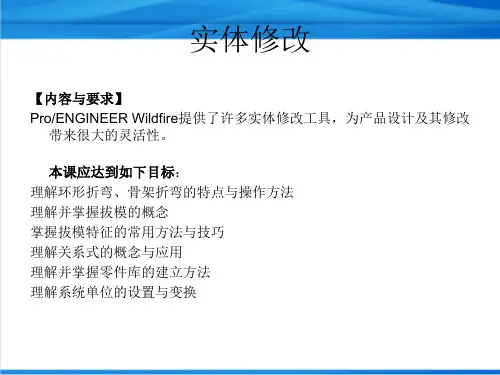

第9课实体修改
【内容与要求】
Pro/ENGINEER Wildfire提供了许多实体修改工具，为产品设计及其修改带来很大的灵活性。
本课应达到如下目标：
理解环形折弯、骨架折弯的特点与操作方法
理解并掌握拔模的概念
掌握拔模特征的常用方法与技巧
理解关系式的概念与应用
理解并掌握零件库的建立方法
理解系统单位的设置与变换
9.1 环形折弯
?使用【环形折弯】命令，可对一个实体或曲面特征在0.001°~360°范围内进行任意弯曲。该特征要求有两个平面定义角度，在弯曲过程中还需绘制弯曲的轨迹，且绘制轨迹时必须加入坐标系供弯曲使用。
?进行环形折弯操作时，会使用如图9-1所示的特征操控板。
?折弯半径：选择折弯
半径模式，可选择
“折弯半径”、“折
弯轴”、“360度折
弯”三种模式之一。
?参照：在该面板设定
折弯对象、草绘或编
辑折弯轮廓，如图9-2
所示。如果是折弯实
体模型，应勾选“实
体几何”选项。如果
是折弯曲面或曲线，
则相应选择要折弯的
曲面或曲线。
图9-2
9.2 骨架折弯?使用【骨架折弯】命令，可以对一个实体或曲面沿着轨迹线进行
弯曲。原有实体或曲面的截面垂直
于某条中心轴，弯曲后的截面将垂
直于轨迹线，此轨迹线如同骨架形
状，将实体或曲面进行弯曲，因此
称为骨架折弯。实体弯曲后的体积
和表面积都可能改变。
?使用【骨架折弯】命令时会出现如图9-9所示的【选项】菜单。
?【选取骨架线】：选择已有的曲线作为轨迹线。
?【草绘骨架线】：绘制弯曲轨迹线。
?【无属性控制】：最终生成的几何外形不能被调整。?【截面属性控制】：用改变截面的方式沿着轨迹线来控制几何形状。该属性利用关系式定义，有下列两种选择：
–【线性】：起点与终点之间的截
面变化特征根据线性函数变化。
–【图形】：起点与终点之间的截
面变化特征根据图形函数变化。
建立骨架折弯的操作步骤：
?单击菜单【插入】→【高级】→【骨架折弯】命令。?在【选项】菜单中选择生成骨架折弯特征的方式和属性。?选择要弯曲的实体或曲面特征。
?选择或建立轨迹曲线。
?确定轨迹的起点，Pro/ENGINEER Wildfire会自动在起点处生成一个基准面。
?在实体终点处建立另一个平行于起点面的基准面来定义整个弯曲的轨迹长度，即可完成骨架折弯特征的建立。
9.3 拔模特征
使用【拔模】命令可对实体表面或曲面建立拨模特征，拨模角度在－30°~+30°之间。需要注意的是，拔模特征不能成功地处理具有圆角特征的面，因此模型中的圆角特征应该放在拔模特征之后建立。
学习拔模特征之前应首先理解如下几个专用术语。
?拔模曲面：模型中要进行拔模的面。
?拔模枢轴：又称中性面或中性曲线，即拔模后不会改变形状大小的截面、表面或曲线。
?拖动方向：又称拔模方向，用以测量拔模角度。
?拔模角度：拔模方向与拔模后的拔模面的夹角
?在新版Pro/ENGINEER Wildfire中，拔模特征的建立是在图9-16所示的拨模特征操控板中完成的。
