果葡糖浆生产工艺综述 宋俊梅徐京凯 （山东轻工业学院济南250353） 摘要：：主要介绍了果葡糖浆及其用途和生产工艺过程、异构化条件、系统及生产运行要点等，通过分析认为，正确的工艺设计、精准的工艺控制、熟练的系统操作和科学的工艺管理是保证高效生产果葡糖浆的关键，并就这些关键因素做了相关阐述。 关键词：果糖，果葡糖浆，异构酶，异构化，工艺控制，生产工艺 1 果葡糖浆的物理特性和甜味特性 果葡糖浆( Fructose corn syrups) 也称高果糖浆或异构糖浆, 它是以酶法糖化淀粉所得的糖化液经葡萄糖异构酶的异构作用, 将其中的一部分葡萄糖异构成果糖。 果葡糖浆按其生产发展和产品组分质量分数( w ) 的不同划分为3 代, 第1 代果葡糖浆称为葡果糖浆, 简称42 糖, 其糖分组成中w ( 果糖) 为42% ( 以干基计) , w ( 葡萄糖) 为50% , w ( 低聚 糖) 为5% , 其质量分数为71%, 甜度约等于蔗糖; 第2 代果葡糖浆称为果葡糖浆, 简称55 糖, 其糖分组成为w ( 果糖) 为55% , w ( 葡萄糖) 为40% , w ( 低聚糖) 为5% , 其质量分数为77%, 甜度约为蔗糖的1. 1 倍; 第3 代果葡糖浆称为高果糖浆, 简称90 糖, 其糖分组成为w ( 果糖) 为90%, w( 葡萄糖) 为7% , w ( 低聚糖) 为3% , 其质量分数为80% , 甜度为蔗糖的1. 4 倍。 果葡糖浆无色无嗅, 常温下流动性好, 使用方便, 在饮料生产和食品加工中可以部分甚至全部取代蔗糖, 而且, 较其更具有淳厚的风味, 应用于饮料中可以保持果汁饮料的原果香味。果葡糖浆的优点, 主要来自于其成分组成中的果糖, 并随果糖含量的增加更为明显。果糖服用后, 在人体小肠内吸收速度慢, 而在肝脏中代谢快, 代谢中对胰岛素依赖小, 故不会引起血糖升高, 这对糖尿病患者有利。在医药上, 吡喃果糖可加快乙醇的代谢作用, 可用于治疗乙醇中毒。静脉注射500mL 质量分数为40%的果糖溶液可达效果。美国果糖液也有取代葡萄糖大输液的迹象。此外它在食品工业中还有以下优点: 1) 甜度高。果糖的甜度为蔗糖的1. 5 倍, 并且具有两种分子构型: 型和型, 型果糖的甜度是型果糖的3 倍, 低温时部分型果糖转化为型果糖, 而使甜度增加。根据这一特性, 果葡糖浆最适合于清凉饮料和冷饮食品的生产。 2) 风味好。果葡糖浆的主要成分和性质接近于天然果汁和蜜蜂, 具有蜂蜜和水果清香。味感方面, 味觉甜度比蔗糖浓, 且有清凉感, 用于果汁饮料生产时, 可以突出原果香味。此外, 果葡糖浆和蔗糖混合使用可使甜味丰满, 风味更好。3) 保湿性好。果糖为无定形单糖, 吸湿性大, 具有良好的保水分能力和耐干燥能力, 这一特性可使面点保持新鲜松软, 从而延长了产品货架期。 4) 渗透压大。果葡糖浆的主要成分是单糖, 其渗透压高于双糖( 如蔗糖) , 用于蜜饯、果脯生产时可以缩短糖渍时间。高渗透压还可以抑制微生物生长, 从而具有防腐保鲜作用。 5) 热量低。果糖的甜度高, 发热量低, 食用后增加脂肪少, 适于怕热及肥胖的人饮用。 6) 营养丰富。单糖可直接进入血液为人体吸收, 因而较快参与新陈代谢。在生产以加快恢复肌体功能、消除疲劳为特点的食品中已成为难以取代的糖源。虽然
浮阀塔设计示例 设计条件 拟建一浮阀塔用以分离某种液体混合物，决定采用F1型浮阀（重阀），试按下述条件进行浮阀塔的设计计算。 气相流量V s = 1.27m3/s；液相流量L s = 0.01m3/s； 气相密度ρV = 3.62kg/m3；液相密度ρL = 734kg/m3； 混合液表面张力σ= 16.3mN/m，平均操作压强p = 1.013×105Pa。 设计计算过程 （一）塔径 欲求出塔径应先计算出适宜空塔速度。适宜空塔速度u一般为最大允许气速u F的0.6～0.8倍 即： u＝（0.6～0.8）u F 式中C可由史密斯关联图查得，液气动能参数为： 取板间距H T =0.6m，板上液层高度h L =0.083m，图中的参变量值H T-h L=0.6-0.083 =0.517m。根据以上数值由图可得液相表面张力为20mN/m时的负荷系数C20=0.1。由所给出的工艺条件校正得： 最大允许气速： 取安全系数为0.7，则适宜空塔速度为：
由下式计算塔径： 按标准塔径尺寸圆整，取D = 1.4m； 实际塔截面积： 实际空塔速度： 安全系数：在0.6～0.8范围间，合适。 （二）溢流装置 选用单流型降液管，不设进口堰。 1）降液管尺寸 取溢流堰长l w=0.7D，即l w/D=0.7，由弓形降液管的结构参数图查得：A f/A T=0.09,W d/D=0.15 因此：弓形降液管所占面积:A f=0.09×1.54=0.139(m2) 弓形降液管宽度:W d=0.15×1.4=0.21(m2) 验算液体在降液管的停留时间θ， 由于停留时间θ＞5s，合适。 2）溢流堰尺寸 由以上设计数据可求出： 溢流堰长 l w=0.7×1.4=0.98m 采用平直堰，堰上液层高度可依下式计算，式中E近似取1，即

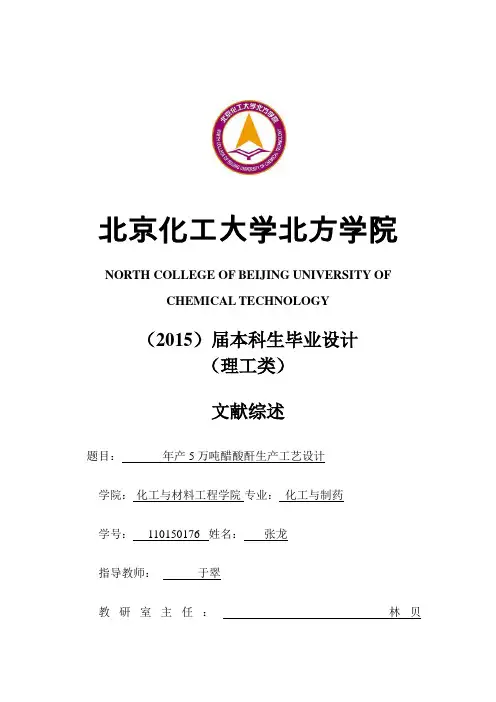

文献综述 前言 本人的毕业设计为《2万t/a醋酸酐生产工艺设计》，目前来看，全球醋酐的生产和消费量为330万吨。其中亚洲早已是醋酐生产能力最大的地区[1]。而就中国而言，国内乙酸酐行业存在的问题是行业整体水平较低、生产规模小、合成技术落后、开工率偏低,从发展趋势看，醋酐市场的发展潜力巨大，为满足我国国内市场的消费与需要[2]，醋酸酐的生产必将成为今后炙手可热的发展趋势。因此本文的叙述对今后国内外醋酐的发展具有一定的意义。 本文根据目前国内外学者对乙酸酐的合成生产的研究成果，借鉴他们的成功经验，将其进行整理总结，并在其发展趋势，现有缺陷，选择原因等加以个人想法。所取文献给与本文有很大的参考价值。本文主要查阅进几年有关乙酸酐生产技术及前景的文献期刊。

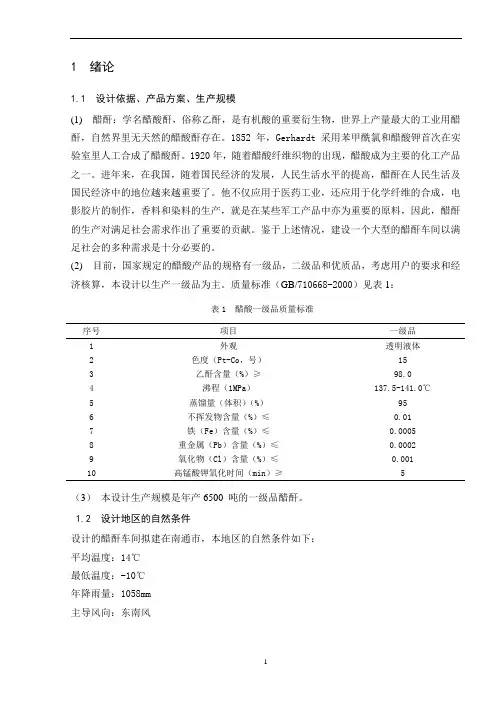

醋酸酐是一种重要的有机化工原料，其蒸气与空气形成爆炸性混合物遇明火、高热能引起燃烧爆炸。与强氧化剂可发生反应健康危害吸入后对有刺激作用引起咳嗽、胸痛、呼吸困难。眼直接接触可致灼伤蒸气对眼有刺激性。皮肤接触可引起灼伤[3]。主要用于制造醋酸纤维素、醋酸纤维漆、醋酸塑料、不燃性电影胶片、香烟过滤嘴和塑料制品等。此外在医药上可用于制备合霉素、地巴唑、阿斯匹林等；在染料工业中用于生产分散深蓝HGL、分散大红S- SWEL、分散黄棕S- 2REC 等；在香料工业中用于生产香豆素、乙酸龙脑酯、葵子麝香、乙酸柏木酯、乙酸松香酯、乙酸苯乙酯、乙酸香叶酯等。此外，醋酸酐还可用于制备漂白剂、乙酰化剂、脱水剂和聚合反应的引发剂等，用途十分广泛[4]。 1 醋酸酐的生产技术进展 目前，工业化的醋酐生产方法主要有醋酸热裂解法、乙醛氧化法和醋酸甲酯羰基合成法3 种[5]。 1.1醋酸裂解法 醋酸裂解法又称乙烯酮法, 是以醋酸为原料,磷酸铝为催化剂或乙酸甲酯在高温下反应制得乙酸酐。整个工艺过程分两步进行, 首先是气相醋酸裂解生成乙烯酮, 然后醋酸和乙烯酮经吸收生产粗酐,经精馏提纯制得成品乙酸酐。 该法的最大缺点是生产工艺流程复杂、副反应多、能耗大, 但由于技术成熟、生产的安全性高、对在醋酸裂解部分醋酸的质量要求并不高、可以使用其它装置和本身回收的醋酸, 因此在国外早期建设的装置应用该法, 目前我国仍普遍采用。 其中醋酸裂解的产物乙烯酮是一种重要的中间体, 它可以用于生产农药、食品防腐剂等, 这种产物在羰基化的工艺中不会出现, 因此, 该工艺的裂解部分是很有生命力的[3、6]。其反应流程如下： 1.2乙醛氧化法 乙醛氧化法分两步反应完成，首先乙烯在PdCl、CuCI催化剂的作用下，在温度为100～150℃、压力为0．3MPa的条下反应氧化生成乙醛；乙醛在醋酸锰
年产5.4万吨丙烯精馏塔 的工艺设计
目录 摘要............................................................. I 第1章绪论.. (2) 1.1丙烯的性质 (2) 1.1.1 丙烯的物理性质 (2) 1.1.2 丙烯的化学性质 (2) 1.2丙烯的发展前景 (2) 1.3丙烯的生产技术进展 (3) 1.3.1 概况 (3) 1.3.2 丙烯的来源 (3) 1.3.3 丙烯的生产方法 (3) 1.3.4 丙烯生产新技术现状及发展趋势 (4) 第2章丙烯精馏塔的物料衡算及热量衡算 (4) 2.2.1 确定关键组分 (5) 2.2.2计算每小时塔顶产量 (5) 2.2.4物料衡算计算结果见表2.5 (7) 2.3塔温的确定 (8) 2.3.1 确定进料温度 (8) 2.3.2 确定塔顶温度 (8) 2.3.3 确定塔釜温度 (8) 第3章精馏塔板数及塔径的计算 (10) 3.1塔板数的计算 (10) 3.1.1 最小回流比的计算 (10) 3.1.2 计算最少理论板数 (11) 3.1.3 塔板数和实际回流比的确定 (11) 3.2确定进料位置 (11) 3.3全塔热量衡算 (12)
3.3.1 冷凝器的热量衡算 (12) 3.3.2 再沸器的热量衡算 (13) 3.3.3 全塔热量衡算 (13) 3.4板间距离的选定和塔径的确定 (14) 3.4.1 计算混合液塔顶、塔釜、进料的密度及气体的密度 (14) 3.4.2 求液体及气体的体积流量 (16) 3.4.3 初选板间距及塔径的估算 (17) 3.5浮阀塔塔板结构尺寸确定 (18) 3.5.1塔板布置 (18) 3.5.2 溢流堰及降液管设计计算 (19) 3.6塔高的计算 (21) 第四章流体力学计算及塔板负荷性能图 (22) 4.1水利学计算 (22) 4.1.1 塔板总压力降的计算 (22) 4.1.2 雾沫夹带 (23) 4.1.3 淹塔情况校核 (26) 4.2浮阀塔的负荷性能图 (27) 4.2.1 雾沫夹带线 (27) 4.2.2 液泛线 (28) 4.2.3 降液管超负荷线 (29) 4.2.4泄露线 (29) 4.2.5 液相下限线 (30) 4.2.6 操作点 (30) 总论 (32) 致谢 (33) 参考文献 (35) 附录 (38)
设计任务书 设计题目： 苯－甲苯连续精馏浮阀塔设计 设计条件： 常压： 1p atm = 处理量： 100Kmol h 进料组成： 0.45f x = 馏出液组成： 98.0=d x 釜液组成： 02.0=w x （以上均为摩尔分率） 塔顶全凝器： 泡点回流 回流比： min (1.1 2.0)R R =- 加料状态： 0.96q = 单板压降： 0.7a kp ≤ 设 计 要 求 ： (1) 完成该精馏塔的工艺设计（包括物料衡算、热量衡算、筛板塔的设计算）。 (2) 画出带控制点的工艺流程图、塔板负荷性能图、精馏塔工艺条件图。 (3) 写出该精馏塔的设计说明书，包括设计结果汇总和设计评价。
目录 摘要 ........................................................................................................................................................................... I 绪论 (1) 设计方案的选择和论证 (3) 第一章塔板的工艺计算 (5) 1.1基础物性数据 (5) 1.2精馏塔全塔物料衡算 (5) 1.2.1已知条件 (5) 1.2.2物料衡算 (5) 1.2.3平衡线方程的确定 (6) 1.2.4求精馏塔的气液相负荷 (7) 1.2.5操作线方程 (7) 1.2.6用逐板法算理论板数 (7) 1.2.7实际板数的求取 (8) 1.3精馏塔的工艺条件及有关物性数据的计算 (9) 1.3.1进料温度的计算 (9) 1.3.2操作压力的计算 ................................................................................................ 错误!未定义书签。 1.3.3平均摩尔质量的计算 (9) 1.3.4平均密度计算 (10) 1.3.5液体平均表面力计算 (11) 1.3.6液体平均粘度计算 (12) 1.4 精馏塔工艺尺寸的计算 (12) 1.4.1塔径的计算 (12) 1.4.2精馏塔有效高度的计算 (14) 1.5 塔板主要工艺尺寸的计算 (14) 1.5.1溢流装置计算 (14) 1.6浮阀数目、浮阀排列及塔板布置 (15) 1.7塔板流体力学验算 (16) 1.7.1计算气相通过浮阀塔板的静压头降h f (16) 1.7.2计算降液管中清夜层高度Hd (17) 1.7.3计算雾沫夹带量e V (18) 1.8塔板负荷性能图 (19) 1.8.1雾沫夹带线 (19) 1.8.2液泛线 (19) 1.8.3 液相负荷上限线 (21) 1.8.4漏液线 (21) 1.8.5液相负荷下限线 (21) 1.9小结 (22) 第二章热量衡算 (23) 2.1相关介质的选择 (23) 2.1.1加热介质的选择 (23) 2.1.2冷凝剂 (23) 2.2热量衡算 (23) 第三章辅助设备 (28)
文献综述 前言 本文根据目前国外学者对醋酐合成工段工艺设计的研究成果，借鉴他们的成功经验，在此基础上，查阅了大量资料，并吸取其它醋酐生产厂家的经验，力求使各工艺条件达到理想操作状态，整个生产过程达到最优化，为醋酐装置的工艺设计提供参考。本文主要查阅近几年有关醋酐工艺设计的文献期刊。 本文主要从简介、性质、生产方法和比较、应用、市场发展及预测等方面对醋酐进行了详细的论述。
一、产品简介 1.1.1 产品性质 醋酐又名醋酸酐、乙酐，分子式C 4H 6 O 3 ，相对密度1.080，熔点-73℃，沸点139℃。折 光率1.3904，闪点54℃，自燃点 400℃。常温下是一种有强烈的乙酸气味的无色透明液体，具有吸湿性，可溶于氯仿和乙醚并可缓慢地溶于水形成乙酸，与乙醇作用生成乙酸乙酯。醋酐是一种有毒化学药品，半数致死量约为（大鼠，经口）1780mg/kg；质量浓度为0. 36 mg/m3时即可对眼产生刺激，0. 18 mg/m3时就能改变人的脑电图像，还能引起细胞组织蛋白质变质；其蒸气刺激性更强,极易烧伤皮肤及眼睛,如经常接触会引起皮炎和慢性结膜炎[1]。 1.1.2 产品用途 醋酐的化学性质非常活泼，可用作酯化剂，与乙醇反应生成乙酸乙酯；在水中缓慢水解成醋酸，在热水中分解成醋酸；也可用作酰化剂、硝化或者磺化的脱水剂等[1]。 醋酐是最重要的精细化工原料之一，目前主要用作醋酸纤维素、香烟过滤嘴、胶卷和胶片、纺织用醋酸纤维和赛璐珞塑料等，其次是用于医药、染料、香料和有机合成中的乙酰化剂。醋酐还有许多未开发或者刚开发出来的应用领域，如洗涤剂、炸药、液晶显示器等，尤其在液晶显示器方面市场前景较广[1]。 未来醋酐的消费重点在医药、燃料、农药和二醋酸纤维素，二者占总消费量的75%以上。醋酐在医药方面主要用做合成药物中间体的乙酰化剂和脱水剂。在染料领域中主要用于分散染料的生产，少量用于活性染料、还原染料等。农药行业中醋酐主要用于乙酰甲胺磷、三氯杀虫酯、霜脲氰、氟磺胺草醚、吡嘧磺隆等的生产，还可用于三酸甘油酯、氯乙酸和聚四亚甲基乙二醇醚(PTMEG)等的生产。除上述用途外，醋酐最大的应用在于生产醋酸纤维素，尤其是醋酸纤维素经抽丝加工成香烟过滤咀是目前醋酐最大的应用，截至2008年国香烟过滤嘴仍主要依赖进口，因此醋酸纤维素市场将成为未来国醋酐最大的潜在市场[2.,3]。 二、醋酐的生产方法和比较 1.3 产品生产方法 文献记载醋酐的工业化生产方法主要有三种：乙醛氧化法、乙烯酮法、甲醇羰基化法。其中甲醇羰基化法以其流程短、质量好、消耗低、三废少等优势正逐渐取代另外两种方法。
果糖生产工艺 生产工艺2010-01-22 15:59:13阅读415评论14 字号：大中 小订阅 生产果糖的方法是用淀粉做原料，淀粉水解后经固定化葡萄 糖异构酶转化为糖，其中含有42%的果糖和58%的葡萄糖，这种混合物称为果葡糖浆或高果糖浆。 一、葡萄糖和果糖异构化反应 葡萄糖为醛己糖，果糖为酮己糖，二者互分同分异构体，在 一定条件下可以相互转化。 1、碱性异构化反应 在碱性条件下，葡萄糖通过1、2烯二醇生成果糖、D、甘露糖，由于碱异构化达到反应平衡点所需时间长，转化率较低，糖的分解反应显著，还原糖损失过多，产生有色物质和酸性物质， 影响颜色和味道，精致较困难，故在工业上未曾使用。 通过碱性异构化反应，葡萄糖转化成果糖的转化率一般约达2127%，糖分损失约1015%,采用较高的反应温度，较短的反应时间和较高的糖浓度，碱性催化效果有一定的提高，异构转化率可达到3335%,糖分损失为23%,在碱性催化剂中以氢氧化钠的催化效果较好。 2、葡萄糖异构酶反应 葡萄糖在异构酶作用下可转变成果糖的，但这种催化反应是
可逆的，即葡萄糖向也可以向果糖的转变，因此异构酶作用在理 论上可使50%的葡萄糖转为果糖，达到平衡点。 葡萄糖异构酶在较高下可催化果糖发生异构生成阿洛酮糖 和甘露糖，但在7或以下进行，只有微量的产生。对食品应用无影 响。 由于异构化最后阶段反应速度慢，为了抑制和降低糖的分解，减少糖分损失，一般在果糖含量达4243%便终止反应。由葡萄糖向果糖转变的反应是吸热反应，异构化反应温度升高，平衡 点向果糖移动，但超过70 C以上进行反应时，酶易受热活力消失，糖分也会受热分解，产生有色物质，所以实际工业上的反应温度是有一定限制的。 硼酸盐能与果糖生成络和结构，使转化率提高到8090%，且硼酸盐能回收重复使用，可回收率还达不到规模生产的要求，影 响实际应用效果。 二、果葡糖浆生产工艺 在葡萄糖异构酶的催化作用下，葡萄糖液中的一部分转变为果糖，因为它的糖分组成是果糖和葡萄糖的混合糖浆，故称为果 葡糖浆。由玉米淀粉得来的果葡糖浆叫高果玉米糖浆（），从其它淀粉比如大米、木薯、马铃薯、小麦等得到的果葡糖浆称为高果糖浆（）。果葡糖浆有42型（含果糖42%）, 55型（55%）, 90 型 （90%）,分别表示为42、55和90。 42果葡糖浆经色谱分离，可得果糖含量高达90%以上的糖浆

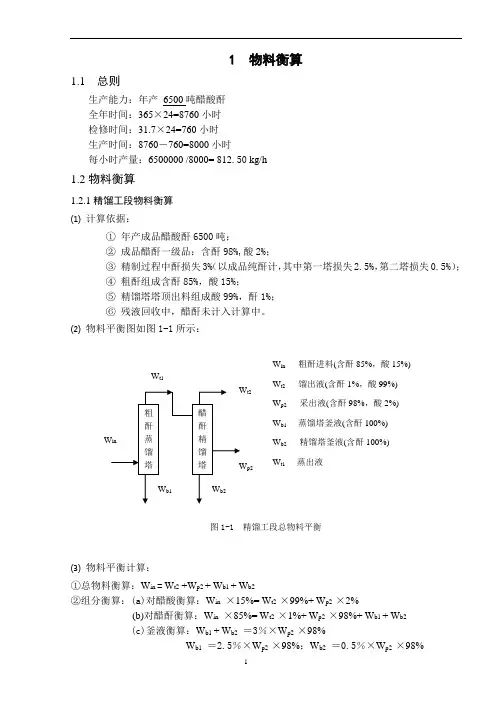

4.2.2 醋酐工艺流程说明 4.2.2.1 流程概述 本装置以醋酸为原料经裂解、吸收、蒸馏、回收工序，制得醋酐产品。 a) 醋酸裂解工序 醋酸裂解工序流程示意图见图4.2-1。 b) 乙烯酮吸收工序 乙烯酮吸收工序流程示意图见图4.2-2。 ①乙烯酮的吸收 由裂解炉产生的乙烯酮气体和废气首先进入第一吸收塔（T-201）底部，与塔顶部喷淋的醋酸，醋酐的混合液逆向接触，使大部分乙烯酮被吸收生成醋酐，塔底出来的粗醋酐浓度为85wt%，进入粗醋酐贮罐中。
图4.2-1 醋酸裂解工艺流程示意图
第一吸收塔吸收液从粗醋酸酐罐(V-301)下部用第一吸收塔循环液泵(P-201)与来自第二吸收塔底部的循环液一起打入第一吸收塔循环冷却器经工业冷却带走反应热后进入第一吸收塔顶部。 第一吸收塔操作真空度：640mmHg；操作温度：35～40℃。 在第一吸收塔中未被吸收的乙烯酮气体，连同废气从塔顶出来进入第二吸收塔底部，与从塔顶喷淋下来的吸收液逆向接触，在第二吸收塔中，乙烯酮气体几乎全部被吸收掉，生成的粗醋酐及醋酸混合液与第一吸收塔循环液合并，同时取出一部分作为循环液进入第二吸收塔循环液泵(P-202)作循环吸收液用。 来自蒸馏系统吸收的醋酸与来自醋酸高位槽(V-401)的冰醋酸根据第一吸收塔排出的粗醋酐的浓度加入到第二吸收塔循环液中。循环液泵打入第二吸收塔冷却器(E-202)用工业水冷却到25℃左右进入第二吸收塔顶部作喷淋吸收液用。 ②尾气洗涤 由第二吸收塔顶部出来的尾气在洗涤塔(T-203)中用循环洗涤液贮槽(V-201)中的水洗涤其中的醋酸蒸汽。洗涤液用循环泵(P-203)输送经冷却器用冷冻盐水冷却后进入洗涤塔。洗涤液循环使用，当稀醋酸浓度提高到20%后，将此醋酸用循环液泵打至稀醋酸回收工序稀醋酸贮槽。 由洗涤塔顶出来的尾气，再经尾气洗涤塔用水洗涤，然后，进入水环真空泵，分离罐，经液封槽进入裂化炉作燃料之用。 尾气洗涤塔的废水经液封槽放入下水，控制废水含酸小于0.09wt%操作温度20℃。 裂化、吸收系统所需要的真空度，全部由水环真空泵(P-204)提供。
第三章 精馏塔工艺设计计算 塔设备是化工、石油化工、生物化工、制药等生产过程中广泛采用的气液传质设备。根据塔内气液接触构件的结构形式，可分为板式塔和填料塔两大类。 板式塔内设置一定数量的塔板，气体以鼓泡或喷射形势穿过板上的液层，进行传质与传热，在正常操作下，气象为分散相，液相为连续相，气相组成呈阶梯变化，属逐级接触逆流操作过程。 本次设计的萃取剂回收塔为精馏塔，综合考虑生产能力、分离效率、塔压降、操作弹性、结构造价等因素将该精馏塔设计为筛板塔。 3.1 设计依据[6] 3.1.1 板式塔的塔体工艺尺寸计算公式 （1） 塔的有效高度 T T T H E N Z )1( -= （3-1） 式中 Z –––––板式塔的有效高度，m ； N T –––––塔内所需要的理论板层数； E T –––––总板效率； H T –––––塔板间距，m 。 （2） 塔径的计算 u V D S π4= （3-2） 式中 D –––––塔径，m ； V S –––––气体体积流量，m 3/s u –––––空塔气速，m/s u =（0.6~0.8）u max （3-3） V V L C u ρρρ-=max （3-4） 式中 L ρ–––––液相密度，kg/m 3
V ρ–––––气相密度，kg/m 3 C –––––负荷因子，m/s 2 .02020?? ? ??=L C C σ （3-5） 式中 C –––––操作物系的负荷因子，m/s L σ–––––操作物系的液体表面张力，mN/m 3.1.2 板式塔的塔板工艺尺寸计算公式 (1) 溢流装置设计 W OW L h h h += (3-6) 式中 L h –––––板上清液层高度，m ； OW h –––––堰上液层高度，m 。 3 2100084.2??? ? ??=W h OW l L E h （3-7） 式中 h L –––––塔内液体流量，m ； E –––––液流收缩系数，取E=1。 h T f L H A 3600= θ≥3~5 (3-8) 006.00-=W h h (3-9) ' 360000u l L h W h = (3-10) 式中 u 0ˊ–––––液体通过底隙时的流速，m/s 。 (2) 踏板设计 开孔区面积a A ： ??? ? ??+-=-r x r x r x A a 1222sin 1802π （3-11）
学院 化工原理课程设计任务书 专业： 班级： 姓名： 学号： 设计时间： 设计题目：乙醇——水筛板精馏塔工艺设计 （取至南京某厂药用酒精生产现场） 设计条件： 1. 常压操作，P=1 atm（绝压）。 2. 原料来至上游的粗馏塔，为95——96℃的饱和蒸汽。因沿 程热损失，进精馏塔时原料液温度降为90℃。 3. 塔顶产品为浓度92.41%（质量分率）的药用乙醇，产量为 40吨/日。 4．塔釜排出的残液中要求乙醇的浓度不大于0.03%（质量分 率）。 5．塔釜采用饱和水蒸汽加热（加热方式自选）；塔顶采用全凝器，泡点回流。 。 6．操作回流比R=（1.1——2.0）R min 设计任务： 1. 完成该精馏塔工艺设计，包括辅助设备及进出口接管的计 算和选型。 2．画出带控制点的工艺流程图，t-x-y相平衡图，塔板负 荷性能图，筛孔布置图以及塔的工艺条件图。 3．写出该精流塔的设计说明书，包括设计结果汇总和对自己 设计的评价。 指导教师：时间
1设计任务 1.1 任务 1.1.1 设计题目乙醇—水筛板精馏塔工艺设计（取至南京某厂药用酒 精生产现场） 1.1.2 设计条件 1.常压操作，P＝1 atm（绝压）。 2．原料来至上游的粗馏塔，为95－96℃的饱和蒸气。 因沿程热损失，进精馏塔时原料液温度降为90℃。 3．塔顶产品为浓度92.41%（质量分率）的药用乙醇， 产量为40吨/日。 4．塔釜排出的残液中要求乙醇的浓度不大于0.03％ (质量分率)。 5．塔釜采用饱和水蒸气加热（加热方式自选）；塔顶 采用全凝器，泡点回流。 6．操作回流比R=(1.1—2.0) R。 min 1.1.3 设计任务 1.完成该精馏塔工艺设计，包括辅助设备及进出口接 管的计算和选型。 2．画出带控制点的工艺流程示意图，t-x-y相平衡 图，塔板负荷性能图，筛孔布置图以及塔的工艺条 件图。 3．写出该精馏塔的设计说明书，包括设计结果汇总 和对自己设计的评价。 1.2 设计方案论证及确定 1.2.1 生产时日 设计要求塔日产40吨92.41%乙醇，工厂实行三班制，每班工作8小时，每天24小时连续正常工作。 1.2.2 选择塔型 精馏塔属气—液传质设备。气—液传质设备主要分为板式塔和填料塔两大类。该塔设计生产时日要求较大，由板式塔与填料塔比较[1]知：板式塔直径放大
淀粉糖的生产工艺和种类 生产工艺有酸法、酶法、酸酶法三种，不同的工艺，其甜度、胶粘性、增稠性、保潮性、吸湿性、渗透压力、颜色稳定性、焦化性、还原性、发酵性是不同的，不管哪种工艺都是一个复杂的水解过程。淀粉水解过程存在三种主要反应：一是水解为葡萄糖；二是水解成葡萄糖后重新复合成异麦芽糖等复合糖；三是葡萄糖分解生成5-烃甲基糖醛及酸丙酸色素物质。 1.酸法水解。有盐酸、草酸，其中盐酸的水解淀粉能力高，但酸法水解缺乏专一性，同时产生复合反应，温度愈高，复合反应愈多，生成的有色物质多，颜色深，用酸量多，需中和碱量大，因之产生的灰分也多。 2.酶法水解。具有高度的专一性，副产物少，纯度高，糖色浅，因之减少了净化工序和净化剂的用量，与酸法相比，可以转化较高浓度的固形物，提高效率，减少损耗，降低成本，所得母液还可以利用，而且在常温常压下进行，设备工艺都比较简单。 3.酸酶法。投料资度18～20Bx°，为酸法的两倍，节省费用，缩短时间，DE值（糖化率）可达96%，纯度高，糖液色浅，容易结晶析出，用酸量少，仅为酸法的20%，产品质量高。 淀粉糖产品由于是淀粉水解而得，因此，淀粉水解的速度、水解的程度、液化、糖化、净化、结晶、淀粉原料、催化效率以及工艺设备性能等，均能影响淀粉糖液的质量。淀粉品种不同，化学结构不同，对液化亦有不同的影响。淀粉中的蛋白质、脂肪、灰分等杂质均能影响催化效率，降低酸的有效浓度，尤其是淀粉中的含氮物质对热稳定性有明显的影响。硫酸铵受热分解产生氮与羧甲基糠醛作用，能产生大量有色物质，迅速焦化。玉米中的植酸盐要消耗部分酸。总之不管什么液化方法，都存在不溶性淀粉颗粒，这种淀粉颗粒能与脂肪形成络合物，呈螺旋结构，不容易水解，降低了糖化率。
精馏塔设计 苯-甲苯连续精馏浮阀塔设计 1．课程设计的目的 课程设计是“化工原理”课程的一个总结性教学环节，是培养学生综合运用本门课程及有关先修课程的基本知识去解决某一设计任务的一次训练，在整个教学计划中它也起着培养学生独立工作能力的重要作用，通过课程设计就以下几个方面要求学生加强训练 1．查阅资料选用公式和搜集数据的能力 2．树立既考虑技术上的先进性与可行性，又考虑经济上的合理性，并注意到操作时的劳动条件和环境保护的正确设计思想，在这种设计思想的指导下去分析和解决实际问题的能力。3．迅速准确的进行工程计算（包括电算）的能力。 4．用简洁文字清晰表达自己设计思想的能力。 2 课程设计题目描述和要求 精馏是分离液体混合物（含可液化的气体混合物）最常用的一种单元操作，在化工，炼油，石油化工等工业中得到广泛应用。精馏过程在能量剂驱动下（有时加质量剂），使气液两相多次直接接触和分离，利用液相混合物中各组分的挥发度的不同，使易挥发组分由液相向气相转移，难挥发组分由气相向液相转移，实现原料混合液中各组分的分离。根据生产上的不同要求，精馏操作可以是连续的或间歇的，有些特殊的物系还可采用衡沸精馏或萃取精馏等特殊方法进行分离。 本设计的题目是苯-甲苯连续精馏浮阀塔的设计，即需设计一个精馏塔用来分离易挥发的苯和不易挥发的甲苯，采用连续操作方式，需设计一板式塔，板空上安装浮阀，具体工艺参数如下： 原料苯含量：质量分率= (30+0.5*学号)% 原料处理量：质量流量=（10-0.1*学号）t/h [单号] （10+0.1*学号）t/h [双号] 产品要求：质量分率：xd=98%，xw=2% [单号] xd=96%，xw=1% [双号] 2 工艺操作条件如下： 常压精馏，塔顶全凝，塔底间接加热，泡点进料，泡点回流，R=（1.2～2）Rmin。 3．课程设计报告内容 3.1 流程示意图 冷凝器→塔顶产品冷却器→苯的储罐→苯 ↑↓回流 原料→原料罐→原料预热器→精馏塔 ↑回流↓ 再沸器←→塔底产品冷却器→甲苯的储罐→甲苯 3.2 流程和方案的说明及论证 3.2.1 流程的说明 首先，苯和甲苯的原料混合物进入原料罐，在里面停留一定的时间之后，通过泵进入原料预热器，在原料预热器中加热到泡点温度，然后，原料从进料口进入到精馏塔中。因为被加热到泡点，混合物中既有气相混合物，又有液相混合物，这时候原料混合物就分开了，气相混合物在精馏塔中上升，而液相混合物在精馏塔中下降。气相混合物上升到塔顶上方的冷凝器
醋酐生产工艺介绍 想了解醋酐生产工艺吗？今天我到好多网站上都没有找到，忽然想起好久之前注册的万客化工网，或许会有吧，没想到还真让我找到了，呼呼~~ 生产工艺 工业化的醋酐生产工艺有三种：乙醛氧化法、乙烯酮法和醋酸甲酯羰基化。 1.1 乙醛氧化法 乙醛氧化法技术来源为加拿大Sha Winigan化学公司。生产工艺如下：乙醛和氧在60℃、101 kPa或70℃、600-700kPa条件下进行氧化反应，用氧气或空气作氧化剂，以醋酸乙酯为溶剂，醋酸钴为催化剂，醋酸铜为促进剂。乙醛与氧气(过量约1%-2%)反应首先生成过氧醋酸，过氧醋酸再与乙醛反应生成醋酐和醋酸。在此条件下，乙醛转化率为95%，醋酐及醋酸产率的质量比为56：44。醋酐的总收率为70%-75%。通过改变工艺条件，可以提高醋酐的产率。反应方程式为： CH3CHO+O2→CH3COOOH； CH3COOOH+CH3CHO→CH3COOOCH(OH) CH3(单过氧醋酸酯)； CH3COOOCH(OH)CH3→(CH3CO)2O+H2O； CH3COOOCH(OH)CH3→2CH3COOH。 每吨醋酐消耗乙醛1.165 t，标准状态空气2300 m3。乙醛氧化法流程简单，工艺成熟，但腐蚀严重，消耗较高，已逐渐被淘汰。在国外已被醋酸甲酯羰基化和乙烯酮法所替代。我国上海化学试剂总厂这种装置已经处于停产状态。 1.2 乙烯酮法 乙烯酮法按照原料不同又可以分为：醋酸法和丙酮法。 1.2.1 醋酸法 醋酸法技术来源为德国Wacher化学公司。生产工艺如下：第一步，醋酸在700-750℃、10-20kPa的压力及0.2%-0.3%磷酸三乙酯(按醋酸质量计)作催化剂的条件下，裂解脱水制成乙烯酮，醋酸转化率约为85%-90%，对乙烯酮的选择性(物质的量计)约为90%-95%。反应方程式为： CH3COOH→CH2=C=O+H2O+147 kJ/mol。 第二步是液体乙酸吸收乙烯酮生成醋酐，经精馏提纯制得成品醋酐，乙烯酮的转化率约100%。反应方程式为： CH3COOH+CH2=C=O→(CH3CO)2O+62.8kJ/mol。 该生产工艺是德国Wacher化学公司开发成功的，并于1936年实现工业化。现有两种生产流程： 其一，为塔式流程。用4个填料塔进行合成与分离。每吨醋酐的消耗定额为，醋酸1.35t，催化剂1.5-2kg，氨0.7-1.0kg，回收醋酸100-160kg。 其二，为液环泵流程。以液环泵为反应及吸收设备。该流程十分简单，正在取代塔式流程。每吨产品的消耗定额为，醋酸1.22 t，裂解率75%，合成收率96%。 1.2.2 丙酮法
一、苯-氯苯板式精馏塔的工艺设计任务书（一）设计题目 设计一座苯-氯苯连续精馏塔，要求年产纯度为%的苯36432吨，塔底馏出液中含苯1%，原料液中含苯为61%（以上均为质量百分数）。 （二）操作条件 1.塔顶压强4kPa（表压） 2.进料热状况：饱和蒸汽进料 3.回流比：R=2R min 4.单板压降不大于 （三）设计内容 设备形式：筛板塔 设计工作日：每年330天，每天24小时连续运行 厂址：青藏高原大气压约为的远离城市的郊区 设计要求 1.设计方案的确定及流程说明 2.塔的工艺计算 3.塔和塔板主要工艺尺寸的确定 （1）塔高、塔径及塔板结构尺寸的确定 （2）塔板的流体力学验算 （3）塔板的负荷性能图绘制 （4）生产工艺流程图及精馏塔工艺条件图的绘制 4、塔的工艺计算结果汇总一览表 5、对本设计的评述或对有关问题的分析与讨论 （四）基础数据
1.组分的饱和蒸汽压 p（mmHg） i 2.组分的液相密度ρ（kg/m3） 3.组分的表面张力σ（mN/m） 4.液体粘度μ（mPas） 常数
二、苯-氯苯板式精馏塔的工艺计算书（精馏段部分） （一）设计方案的确定及工艺流程的说明 原料液经卧式列管式预热器预热至泡点后送入连续板式精馏塔（筛板塔），塔顶上升蒸汽流采用强制循环式列管全凝器冷凝后一部分作为回流液，其余作为产品经冷却后送至苯液贮罐；塔釜采用热虹吸立式再沸器提供汽相流，塔釜产品经卧式列管式冷却器冷却后送入氯苯贮罐。 典型的连续精馏流程为原料液经预热器加热后到指定的温度后，送入精馏塔的进料板，在进料上与自塔上部下降的回流液体汇合后，逐板溢流，最后流入塔底再沸器中。在每层板上，回流液体与上升蒸气互相接触，进行热和质的传递过程。操作时，连续地从再沸器取出部分液体作为塔底产品（釜残液），部分液体汽化，产生上升蒸气，依次通过各层塔板。塔顶蒸气进入冷凝器中被全部冷凝，并将部分冷凝液用泵送回塔顶作为回流液体，其余部分经冷却器后被送出作为塔顶产品（馏出液）。 （二）全塔的物料衡算 1.料液及塔顶底产品含苯的摩尔分率 苯和氯苯的相对摩尔质量分别为 kg/kmol 和kmol =+= 6 .112/39.011.78/61.011 .78/61.0F x 2.平均摩尔质量 3.料液及塔顶底产品的摩尔流率 依题给条件：一年以330天，一天以24小时计，有： h kmol 62.5824 330989 .010*******=???= D ，
基本格式： 例如：实验三柠檬酸发酵 1. 实验目的 2. 实验原理 3. 实验装置与流程 4. 实验步骤及方法 5. 实验数据处理 6. 实验报告 7. 结果与讨论 8. 主要符号说明 9. 参考文献 10. 预习与思考 注：以上格式根据不同实验要求，可以删减或增加。 四、几点说明 1参考文献一般不要早于1995年。 2每一个实验的字数原则上控制在1000~3000字范围内。为使本书成为精品，不刻意分配字数，一切从需要出发。 3专业名称和物料名称等专业词汇以手册和国标为准。 4篇末署名例：XXX大学XXX XXXX@XXXXX。 5以提高学生的实践能力，启发创新性思维为目标。本次修订计划在原第一版编者之外，邀请熟悉所列题目，具有科学研究和技术开发经验的教师和企业人员撰稿。本书部分实验方法用于教学实验，部分用于学生的毕业论文的实验和课外科研活动，也作为科学研究和技术开发的参考。本书主要面向生物工程专业本科生，兼顾研究生、技术职业学院学生，教师和企业技术人员。 所有参加人员自然为本教材编委会委员。
实验48 酶连续反应操作技术（酶的固定化生产果葡糖浆） 1、实验目的 掌握包埋法制备固定化酶的技术，学习果糖含量的测定方法，了解填充床固定化酶反应柱连续生产果葡糖浆的工艺。 2、实验原理 蔗糖在生产、生活中有着广泛的应用，为补充蔗糖来源的不足，人们利用微生物酶将淀粉水解获得葡萄糖，但葡萄糖的甜度不及蔗糖，利用葡萄糖异构酶把葡萄糖异构成果糖，则可解决这一问题。葡萄糖异构化反应平衡时，可将40～50%的葡萄糖转化为果糖。人们将这种葡萄糖与果糖混合的糖浆称为果葡糖浆或高果糖浆。 固定化酶，就是把游离的水溶性酶，限制或固定于某一局部的空间或固体载体上，使其保持活性并可反复利用的方法。固定化酶技术解决了游离的溶液酶，在反应过程中会随着产品一起流失，影响产品的质量；反应后分离困难，无法重复使用；对热、强酸、强碱和有机溶剂等均不够稳定等缺点，保持了催化效率高、稳定性强等优点，自20世纪60年代末，日本田边制药公司将固定化氨基酰化酶用于氨基酸生产以来，固定化技术已在生化工程及酶工程领域中成为各国学者的研究热点。常用的固定化酶的方法主要有：载体结合法、交联法和包埋法。 包埋法是将酶（细胞）包在凝胶微小格子内，或是将酶（细胞）包裹在半透性聚合物膜内的固定化方法。包埋法是制备固定化细胞最常用的方法，此法的优点是：酶分子本身不参加格子的形成，大多数酶都可用该法固定化，且方法较为简便；酶分子仅仅是被包埋起来而未受到化学作用，故活力较高。可用于包埋的聚合物有：胶原、卡拉胶、海藻酸钙、聚丙烯酰胺凝胶等，其中海藻酸钙包埋法应用较为广泛。海藻酸钠为天然高分子多糖，具有固化、成形方便、对微生物毒性小等优点。利用海藻酸钠固定化酶操作简便、安全、成本低廉。本实验采用海藻酸钙包埋法，以葡萄糖异构酶为材料连续生产果葡糖浆。 3.实验仪器及材料 （1）实验仪器 10mL注射器、恒流泵、烧杯、烧瓶、玻璃夹套柱、磁力搅拌器、超级恒温水浴、分光光度计。 （2）实验材料 葡萄糖异构酶、40%葡萄糖溶液、4%海藻酸钠溶液、0.05mol/LCaCl2溶液、pH7.8磷酸缓冲液、无菌生理盐水、MgSO4·7H2O、1.5%半胱氨酸盐酸溶液、0.12%咔唑无水乙醇溶液、69%（v/v）硫酸溶液、50μg/mL标准果糖溶液。 4.实验流程 40%葡萄糖溶液固定化酶颗粒4℃过夜 生理盐水清洗装柱60℃收集反应液咔唑比色法 计算果糖含量计算葡萄糖转化率
年产2.9万吨丙烯精馏浮阀塔结构设计的设计方案 第一部分工艺计算 设计方案 本设计任务为分离丙烯混合物，在常压操作的连续精馏塔分离丙-丙烯混合液：已知塔底的生产能力为丙烯3.6万吨/年，进料组成为0.50（苯的质量分率），要求塔顶馏出液的组成为0.98，塔底釜液的组成为0.02。 对于二元混合物分离采用连续精馏流程，设计中进料为冷夜进料，将原料液通过泵送入精馏塔，塔顶上升蒸汽采用全冷凝器冷凝，冷凝液一部分回流至塔，其余部分经产品冷却器冷却送至储罐。该物系属易分离物系，最小回流比小，故操作回流比取最小回流比的1.2倍。塔釜采用间接加热，塔底产品冷却后送至储罐。 1.1原始数据 年产量：2.9万吨丙烯 料液初温：25~35℃ 料液浓度： 50%（丙质量分率） 塔底产品浓度： 98%（丙烯质量分率） 塔顶苯质量分率不低于 97% 每年实际生产天数：330天（一年中有一个月检修） 精馏塔塔顶压强：4 kpa（表压） 冷却水温度：30℃ 饱和水蒸汽压力：2.5kgf/cm2(表压) 设备型式：浮阀塔 =45㎏/㎡，地质：地震烈度7级，土质为Ⅱ类场地土，气厂址：地区（基本风压：q 温：-20~40℃）
1.2选取塔基本参数 40.0=苯F x 60.0x F =甲苯 98.0y D =苯 02.0y F =甲苯 03.0x W =苯 97.0x W =甲苯 1.3确定最小回流比 1.3.1 汽液平衡关系及平衡数据 表1-1 常压下苯—甲苯的汽液平衡组成 1.3.2 求回流比 （1）M 苯=78.11 kg/mol, M 甲苯=92.13kg/mol 苯摩尔分率：XF=(50/78.11)/(50/78.11+50/92.13)=0.5412 XD=（97/78.11）/（97/78.11+3/92.13）=0.9744 XW=(2/78.11)/(2/78.11+98/92.13)=0.0235 表1-1 常压下丙烯的汽液平衡组成
分离乙醇-水的精馏塔设计 设计人员： 所在班级：化学工程与工艺成绩： 指导老师：日期：
化工原理课程设计任务书 一、设计题目：乙醇---水连续精馏塔的设计 二、设计任务及操作条件 （1）进精馏塔的料液含乙醇35％（质量分数，下同），其余为水； （2）产品的乙醇含量不得低于90％； （3）塔顶易挥发组分回收率为99％； （4）生产能力为50000吨/年90％的乙醇产品； （5）每年按330天计，每天24小时连续运行。 （6）操作条件 a）塔顶压强 4kPa （表压） b）进料热状态自选 c）回流比自选 d）加热蒸汽压力低压蒸汽（或自选） e）单板压降 kPa。 三、设备形式：筛板塔或浮阀塔 四、设计内容： 1、设计说明书的内容 1）精馏塔的物料衡算； 2）塔板数的确定； 3）精馏塔的工艺条件及有关物性数据的计算； 4）精馏塔的塔体工艺尺寸计算；
5）塔板主要工艺尺寸的计算； 6）塔板的流体力学验算； 7）塔板负荷性能图； 8）精馏塔接管尺寸计算； 9）对设计过程的评述和有关问题的讨论； 2、设计图纸要求； 1）绘制生产工艺流程图（A2 号图纸）； 2）绘制精馏塔设计条件图（A2 号图纸）； 五、设计基础数据： 1.常压下乙醇---水体系的t-x-y 数据； 2.乙醇的密度、粘度、表面张力等物性参数。 一、设计题目：乙醇---水连续精馏塔的设计 二、设计任务及操作条件：进精馏塔的料液含乙醇35％（质量分 数，下同），其余为水；产品的乙醇含量不得低于90％；塔 顶易挥发组分回收率为99％，生产能力为50000吨/年90％ 的乙醇产品；每年按330天计，每天24小时连续运行。塔顶 压强 4kPa （表压）进料热状态自选回流比自选加热蒸汽 压力低压蒸汽（或自选）单板压降≤0.7kPa。 三、设备形式：筛板塔 四、设计内容： 1）精馏塔的物料衡算： 原料乙醇的组成 xF＝＝0.1740
苯氯苯板式精馏塔的工艺设计工艺计 算书 1
2
苯-氯苯板式精馏塔的工艺设计工艺计算书(精馏段部分) 化学与环境工程学院 化工与材料系 5月27日
课程设计题目一——苯-氯苯板式精馏塔的工艺设计 一、设计题目 设计一座苯-氯苯连续精馏塔,要求年产纯度为99.8%的氯苯50000t/a,塔顶馏出液中含氯苯不高于2%。原料液中含氯苯为35%(以上均为质量%)。 二、操作条件 1.塔顶压强4kPa(表压); 2.进料热状况,自选; 3.回流比,自选; 4.塔釜加热蒸汽压力506kPa; 5.单板压降不大于0.7kPa; 6.年工作日330天,每天24小时连续运行。 三、设计内容 1.设计方案的确定及工艺流程的说明; 2.塔的工艺计算; 3.塔和塔板主要工艺结构的设计计算; 4.塔内流体力学性能的设计计算; 5.塔板负荷性能图的绘制; 1 2020年5月29日
2 2020年5月29日 6.塔的工艺计算结果汇总一览表; 7.辅助设备的选型与计算; 8.生产工艺流程图及精馏塔工艺条件图的绘制; 9.对本设计的评述或对有关问题的分析与讨论。 四、基础数据 1.组分的饱和蒸汽压οi p (mmHg) 2.组分的液相密度ρ(kg/m 3) 纯组分在任何温度下的密度可由下式计算 苯 t A 187.1912-=ρ 推荐:t A 1886.113.912-=ρ 氯苯 t B 111.11127-=ρ 推荐:t B 0657.14. 1124-=ρ 式中的t 为温度,℃。 3.组分的表面张力σ(mN/m)
3 2020年5月29日 双组分混合液体的表面张力m σ可按下式计算: A B B A B A m x x σσσσσ+= (B A x x 、为A 、B 组分的摩尔分率) 4.氯苯的汽化潜热 常压沸点下的汽化潜热为35.3×103kJ/kmol 。纯组分的汽化潜热与温度的关系可用下式表示: 38 .01 238 .012??? ? ??--=t t t t r r c c (氯苯的临界温度:C ?=2.359c t ) 5.其它物性数据可查化工原理附录。 附参考答案:苯-氯苯板式精馏塔的工艺计算书(精馏段部分) 苯-氯苯板式精馏塔的工艺计算书(精馏段部分) 一、设计方案的确定及工艺流程的说明 原料液经卧式列管式预热器预热至泡点后送入连续板式精馏塔(筛板塔),塔顶上升蒸汽流采用强制循环式列管全凝器冷凝后一部分作为回流液,其余作为产品经冷却后送至苯液贮罐;塔釜采用热虹吸立式再沸器提供汽相流,塔釜产品经卧式列管式冷却器冷却后送入氯苯贮罐。流程图略。
