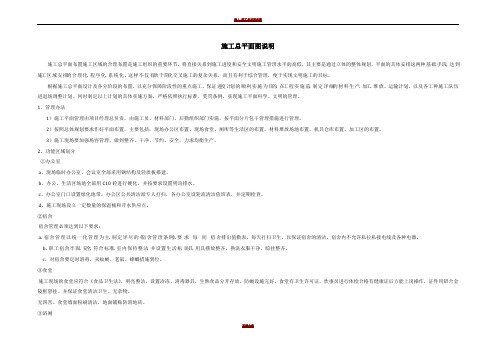

施工总平面图说明
施工总平面布置施工区域的合理布置是施工组织的重要环节，将直接关系到施工进度和安全文明施工管理水平的高低，其主要是通过立体的整体规划，平面的具体安排这两种基础手段，达到施工区域安排的合理化、程序化、系统化。这样不仅有助于简化交叉施工的复杂关系，而且有利于综合管理，便于实现文明施工的目标。
根据施工总平面设计及各分阶段的布置，以充分保障阶段性的重点施工、保证进度计划的顺利实施为目的，在工程实施前，制定详细的材料生产、加工、堆放、运输计划，以及各工种施工队伍进退场调整计划。同时制定以上计划的具体实施方案，严格依照执行标准、奖罚条例，实现施工平面科学、文明的管理。
1、管理办法
1）施工平面管理由项目经理总负责，由施工员、材料部门、后勤组织部门实施，按平面分片包干管理措施进行管理。
2）按照总体规划要求作好平面布置，主要包括：现场办公区布置、现场食堂、厕所等生活区的布置，材料堆放场地布置，机具仓库布置，加工区的布置。
3）施工现场要加强场容管理，做到整齐、干净、节约、安全，力求均衡生产。
2、功能区域划分
①办公室
a、现场临时办公室、会议室全部采用钢结构及轻质板搭建。
b、办公、生活区场地全部用C10砼进行硬化，并按要求设置明沟排水。
c、办公室门口设置绿化地带。办公区公共清洁派专人打扫，各办公室设轮流清洁值班表，并定期检查。
d、施工现场设立一定数量的保温桶和开水供应点。
②宿舍
宿舍管理必须达到以下要求：
a、宿舍管理以统一化管理为主，制定详尽的《宿舍管理条例》，要求每间宿舍排出值勤表，每天打扫卫生，以保证宿舍的清洁。宿舍内不允许私拉私接电线及各种电器。
b、职工宿舍牢固、安全，符合标准。室内保持整洁，并设置生活柜，卧具、用具摆放整齐，换洗衣服干净、晾挂整齐。
c、对宿舍要定时消毒，灭蚊蝇、老鼠、蟑螂措施到位。
③食堂
施工现场的食堂应符合《食品卫生法》，明亮整洁，设置冷冻、消毒器具，生熟食品分开存放，防蝇设施完好。食堂有卫生许可证，炊事员进行体检合格有健康证后方能上岗操作，证件用铝合金镜框悬挂。并保证食堂清洁卫生、无杂物、
无四害。食堂墙面粉刷清洁，地面铺贴防滑地砖。
③浴厕
厕所内外要求清洁，墙面铺贴白瓷砖，地面铺贴防滑地砖，现场设冲水厕所，粪便经化粪池处理后排入市政污水管道，并派专人打扫，以保证厕所卫生、清洁。
3、材料堆放场地
进场构件必须分类、分规格堆放，并作好标识。现场构件保管，将依据材料的性质采取必要的防雨、防潮、防晒、防火、防爆、防损坏等措施。材料堆放场地设置得力的消防设施，消防设施齐全有效，所有施工人员均会正确使用消防器材，场地硬化、平整无积水，并作好明沟排水排污措施。精品文档word文档可以编辑！谢谢下载！
设计说明 一.工程概况 1.1工程名称： 1.2建设单位： 1.3项目位于： 二.设计依据 2.1国家及地方颁发的有关工程建设的各类规范、规定与标准 2.2甲方（）与乙方（）签定的委托合同 2.3甲方认可的景观规划设计方案及初步设计文件 2.4甲方提供的本工程建筑总平及其它相关设计资料 三.设计深度 3.1按照《建筑工程设计文件编制深度的规定》中施工图设计深度及园林绿化设计规范的 有关要求的设计深度 四.技术说明 4.1本工程总平面图与分区平面图设计标高采用绝对标高值，园建单体及立、剖设计采用 相对标高值；其±0.00相对绝对标高值，详见各图中附注；本工程设计绝对标高为 甲方提供的标高值 4.2本工程设计中除标高以米（m）为单位外，其余尺寸均以毫米（mm）为单位 4.3本工程设计中所指距地高度均指离开完成面的高度 4.4其它相关专业（结构、水、电等）的配合，应于室外环境工程施工前由甲方负责组织 相关专业施工图设计，经本设计单位会审通过后方可施工 4.5本工程所用的各类设备（给排水、机电等）应在本工程室外环境工程施工之前由甲方 负责组织相关的设备技术施工图，经本设计单位会审通过后，由厂家或安装单位派专 人赴现场配合室外环境工程施工 五.基础及构造措施 5.1所有建筑物及构筑物的基础垫层采用C15混凝土，如遇基础的设计底标高不能落在持 力层上，必须除去非持力层，用砂夹石回填并分层夯实（分层厚度≤300），压实系数≥0.95；如遇膨胀土地基时，除去膨胀土，用砂夹石换填并分层夯实（分层厚度≤300），换填至基底标高（压实系数≥0.95），换填后地基的承载力必须满足150Kpa 5.2连续的地面混凝土垫层应设置纵横向缩缝，纵向缩缝采用平头缝, 其间距6-12m，横 向缩缝采用假缝,其间距为3-6m，缝宽5-20mm, 深度宜为垫层厚度的1/3，面层与垫层对齐；连续的路面垫层沿纵向宜设置伸缝，其间距采用20-30m，缝宽20-30mm，缝内填沥青类材料，沿缝两侧的混凝土边缘应局部加强 5.3本次园林设计如涉及到有关建筑结构顶板（底板）及围护结构，本设计如无特殊指明， 则其有关构造做法及措施参照建筑施工图设计 5.4本工程所有砖基础部分用M10水泥砂浆、MU10页岩砖（240×115×53）砌筑；砌砖部 分用M5水泥砂浆、MU7.5页岩砖砌筑 5.5排水沟： 5.5.1砖砌排水沟用M5水泥砂浆、MU7.5页岩砖砌筑 5.5.2排水沟如遇填土，沟底C15混凝土垫层下应加铺50-70mm粒径卵石（或碎石） 一层夯入土中 5.5.3排水沟与勒脚交接处设变形缝，缝宽30mm灌建筑嵌缝油膏，深50mm 5.5.4每30-40m设变形缝，缝宽30mm灌建筑嵌缝油膏

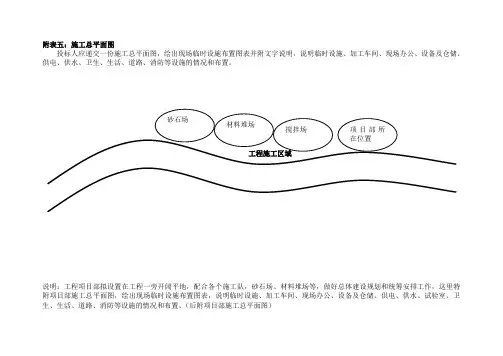

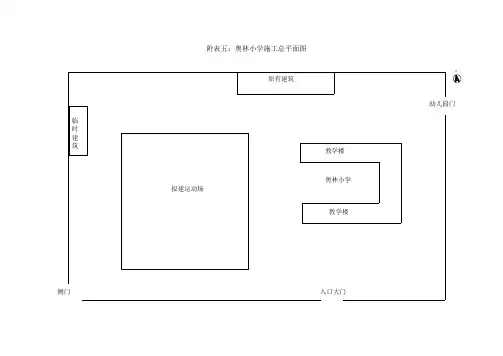

附表五施工总平面图 一、临时设置布局说明 二、安排计划说明 结合施工现场实际情况，对施工现场平面及临时设施进行合理布局，实施封闭式管理。所有临时用房都在科室门牌做出标志，墙面及天棚均采用空心板屋面。卫生间、淋浴间及厨房等地面、墙裙铺设面砖，所有生活用房要求文明整洁。在仓库、食堂等易燃易爆处配置足够的消防设施，预防各种安全隐患的放生。 1、临时施工道路 施工主通道由城市道路到施工现场入口进出，场外交通道路利用现有城市道路，场内施工铺设临时道路。 2、临时供水布置 临时用水包括施工用水、生活用水、消防用水。其中施工用水包括砼及砂浆搅拌、养护、浇砖、模板湿润等。 配水管网的布置方法根据本公司以往类似工程经验，主杆线采用中48镀锌管，支管采用中25镀锌管。现场用水采用环向封闭布置，优点是能保证供水的可靠性，当管网某一处发生故障时，水仍可以正常使用。 3、临时供电布置 （1）施工用电的估算：施工现场用电分动力与照明两类，照明用电按动力用电的10％计算。经用电量计算，在高峰施工期，考虑砼拦和、砼泵送、钢筋、木工加工、铺装面板切割加工、水泵排水、生活照明用电等共计总用量为250KW。 （2）配电线路布置 根据总用电量，配电电压380/220V引自建设方提供的电源，采用三相五线制架空配置，分支线用25平方塑料铜芯线接至各用电设备。
线路应尽量架设在道路内侧，保持线路水平，电线杆采用木杆，间距30米，分支线及引入线均应由电杆处接出。施工用电的配电箱要求设置于便于操作的地方，一般离地面高度不小于1.2米，并且安装漏电保护器，配电箱必须使用劳动部门检验合格的产品。 4、材料堆场 根据本工程的实际情况，钢筋堆在现场仓库内并设加工棚。各种材料堆放，必须整齐、规范，铺装面板加工场及堆场计划分二处设置，具体见平面布置图。 5、施工场地排水 为确保施工期间场内排水畅通，施工前必须对本工程排水系统进行综合规划： （1）在施工场地周边开挖纵向排水边沟排水边沟底宽0.5米，深0.6米，沟内采用10cm细石砼铺底，240砖墙护坡，并且用水泥砂浆粉刷，沟底纵坡不小于0.3％。穿越临时道路采用排水管过路，区域范围内的雨水及基槽内排水通过水泵排入明沟中排放。 （2）当地面排水沟自流排水困难时，则考虑在边沟适当位置设置集水井，利用水泵强制排水，确保施工正常开展。 6、临时设施的布置 现场临时设施包括行政管理用房、生产车间、仓库及生活用房。生产车间包括工具库、钢筋加工、石材加工等。生活用房包括职工宿舍、食堂、厕所、浴室等。具体位置见施工平面布置图。 （1）生活与工作区场地四周挖设临时排水沟，并在生活区设砖砌排水沟与周边排水接通。 （2）生活区道路采用l5厘米塘渣+10厘米C15砼面层。 （3）生活废水经明沟直接排出场外。 （4）生活污水采用化粪池沉淀集中，定期处理，生活垃圾袋装化。 总平面布置图：
2.建筑设计 2.1 总平面设计 2.1.1总平面布置与各类用房关系 1办公楼建筑的主体部分宜有良好的朝向和日照。 2 办公区域内不宜建造职工住宅，若用地毗邻，应予分隔和分设独立出入口。 3 在同一基地内办公楼与公寓楼、旅馆楼共建，或建造以办公用房为主的综合楼，应根据使用功能不同，安排好主体建筑与附属建筑的关系，做到分区明确、布局合理、互不干扰。 4 总平面布置应合理安排好各种附属设施。 2.1.2建筑物的布局和间距要求 建筑物的布局和间距应综合考虑防火、日照、防噪、卫生等要求，具体见下。 1 建筑物之间的间距，应满足防火要求。 2 有日照要求的建筑，应符合当地规划部门制定的日照间距。 3 地震地区的建筑间距，一般应为两侧建筑主体部分平均高度的1.5倍。 4 建筑布局应有利于在夏季获得良好的自然通风，并防止冬季寒冷地区和多沙暴地区风寒的侵袭。 5 建筑物的间距还应满足安全防护、卫生、防爆等方面的要求。 2.1.3总平面设计 根据设计任务书所提供的建筑用地范围示意图1.1，可以看出该建筑物的南边和西边是主干道。根据办公楼的特点及场地条件，选择矩形平面形式。将主要的出入口放在主干道一边，以缩短人流出入的滞留时间；考虑到外部车辆的进入，建筑物四周可设一定数量的车位。拟建建筑物与已建建筑物之间的间距均在15-20米之间，符合规范要求。 建筑总平面图见建筑施工图01。
2.2 办公楼的分类 根据建筑高度，可将办公楼分为低层、多层、高层及超高层办公楼，具体划分见表2.1。 表2.1 办公楼建筑高度分类 2.2.2根据办公楼使用性质分类 根据办公楼使用性质，可将办公楼分为行政办公楼、专业性办公楼、出租写字楼及综合性办公楼，具体划分见表2.2。 表2.2 办公楼使用性质分类 2.3平面设计 建筑平面设计包括单个房间的设计及平面组合设计。 单个房间的设计是在整体建筑合理而适用的基础上，确定房间的面积、形状、尺寸以及门窗的大小和位置。 平面组合设计是根据各类建筑功能要求，抓住主要使用房间、辅助使用房间、交通联系部分的相互关系，结合基地环境及其它条件，采取不同的组合方式将各单个房间合理地组合起来。 2.3.1确定平面形状 影响建筑物的平面形状的因素主要包括建筑物的类型、建筑物的规模、场地条件、结构要求、技术条件等方面。
表4 施工总平面布置 4.1布置原则和依据 4.1.1布置原则 4.1.1.1场内施工企业及生产生活设施的布置按照有利生产、方便生活、保护环境、安全可靠、交通干扰少、管理方便、节约用地的原则进行布置。 4.1.1.2为便于管理，方便生活生产，临时工程设施靠近主要建筑物施工现场面，并尽可能集中布置。 4.1.1.3工程区场地狭窄，施工线路长，施工布置按照集中与分散、固定与移动相结合的原则进行。 4.1.1.4根据现场条件，充分考虑劳动保护、安全生产的要求，兼顾消防、防盗。 4.1.2布置依据 4.1.2.1 锦屏水电站九龙河口～锦屏一级坝区辅助道路改建工程第四标段招标文件：《第一卷商务文件》、《第二卷技术文件》、《第三卷工程量清单及附件》和《第四卷图纸》； 4.1.2.2 现场查勘资料； 4.1.2.3招标文件补遗； 4.1.2.4本投标书施工组织设计文件。 4.2施工平面布置综述 4.2.1碴场分布 本标段业主共提供九个碴场，其中K46+100以前共6个，K46+100
以后共3个，为统一途述方便，将其编号为1～9#弃碴场，其详细分布情况见投标书附图《施工总平面布置图》。 4.2.2施工分段 根据沿线工程量分布、挖填类型、交通要求及碴场分布，按各段工程量大致相当、满足碴场容量要求及弃碴运距最短、满足结构物工期要求及尽量减少段内外交通干扰为原则，将本标共分九个段施工。分段情况如下： 第一段：K37+000～K40+000，弃碴弃于1#碴场； 第二段：K40+000～K42+000，弃碴弃于2#碴场； 第三段：42+000～K43+000，弃碴弃于3#碴场； 第四段：K43+000～K45+500，弃碴弃于4#、5#碴场（减轻6#、7#碴场压力）； 第五段：K45+500～K47+460，弃碴弃于6#碴场； 第六段：K47+460～K48+370，弃碴弃于7#碴场； 第七段：K48+370～K49+000，弃碴弃于7#、8#碴场； 第八段：K49+000～K50+000，弃碴弃于7#、9#碴场； 第九段：K42+740～K44+496，大奔流沟隧道段，弃碴弃于3#、5#碴场； 4.2.3施工布置简述 根据本工程的施工及具体场地分布情况，布置的施工临时设施有：人工骨料加工系统、混凝土拌和系统、预制场、综合加工厂、机械汽车修配及保养厂、堆场及仓库系统、办公及生活营地以及其它现场临时设
《CAD施工图规范》 一、总则 室内设计专业制图规则，为了保证制图质量，提高制图效率，做到图面清晰、简明，符合设计、施工、存档的要求，适应工程建设的需要，制定本标准。 本标准为形成设计绘图表达的风格的统一，不提倡个人绘图表达风格。施工图制图的表达应清晰、完整、统一。 二、制图 1.文件内容说明： 要求：绘制单位为毫米，不保留小数；要求所有图面的表达方式均保持一致。 2.图纸表现说明： 图面多少可根据图面内容的丰富程度来确定，以A3打印出来层次分明又不稀疏为原则。3.注意事项： 3.1插入图中的图块不要炸开，如需调整，在调整完毕后，应重新定义为图块；填充禁止炸开。 3.2注意剖视方向，索引符号指示方向应与剖视方向一致。 3.3平面图中索引立面序号时，以图面上方为起始，用数字按顺时针方向排序，同层不同空间的立面序号以连续数字表示，如 01 02 03 04 05 06…… 3.4同一幅图中，索引序号不得重复。 3.5文件完成后，必须将多余图块及设置清除，确保文件空间为最小。 3.6检查图纸应按以下步骤进行①画面内容②尺寸标注③文本标注④图标图名⑤整体 排版 3.7图面与图框内框竖线之间应留一定的距离。 3.8确保画面均衡、美观、各视图间应按照对应的原则排版。 4.尺寸标注说明： 4.1最外总体尺寸；中间结构尺寸；最内功能尺寸。 4.2等分尺寸与总体尺寸必须相等，必要时可用EQ表示。 4.3所有标准应在图纸空间视口内以1-1的标注样式标注，必要时可以在图纸空间内标注，不要重复标注。 4.4门缝、抽屉缝、搁板厚度等细节不需要标注。 4.5尺寸标注严禁炸开；严禁小数点。 5.填充说明： 详见《材料填充图例》 6.图纸目录编排（图号编号）说明：
建筑设计总说明 1.工程设计主要依据 (1)工程建设标准强制性条文房屋建筑部分 2013年版 (2)房屋建筑制图统一标准 GB/T 50001-2010 (3)建筑模数协调统一标准 GBJ 2-86 (4)民用建筑设计通则 GB 50352-2005 (5)建筑设计防火规范 GB50016-2006 (6)建筑采光设计标准 GB/T 50033-2001 二、工程概况 本次毕业设计是武昌首义大学教学楼设计，本项目是6层的现浇钢筋混凝土框架结构体系，占地面积约为976.7平方米，总建筑面积约为5860平方米。教学楼平面尺寸是19.2m×50m。每层楼的设计高度是3.8m,采用独立基础，室内地坪为±0.000m,室内外高差为0.45m.框架梁，柱，楼面，屋面板均为现浇。 三、设计标高 1、本工程设计标高±0.000相当绝对标高22.450m. 2、各层标注标高为建筑完成面标高，屋面标高为结构面标高。 3、本工程标高以米为单位，总平面尺寸以米为单位，其它尺寸以毫米为单位。 四、墙体工程 1外墙和内墙的墙皮距轴线距离见平面图； 2外墙是240mm厚灰沙砖，其他所有墙体都是240mm厚的蒸压粉煤灰加气混凝土砌块；3门窗洞口或较大的预留洞口均设过梁，具体位置及构造做法见结施； 4墙体防潮层：在室外地坪下60处做20厚1:2水泥砂浆防潮层，如埋土侧为室外，应刷1.5厚聚氨酯防水涂料（或其他防潮材料）； 5凡不同材料墙体连接处加钉200宽，0.8厚，孔眼宽9的钢板网以防抹灰开裂； 6卫生间等用水房间隔墙根浇筑150高C20素混凝土基座，宽度同墙厚。浇筑前楼板须清洗干净，使之与楼板严密。
1.施工总平面布置图及临时用地表 施工总平面布置是否合理，将直接关系到施工进度的快慢，同时也体现了安全文明施工管理水平的高低。为保证施工的顺利进行，具体施工平面布置原则如下： （1）满足施工的条件下，节约施工用地； （2）满足施工和文明施工的前提下，减少临时设施投资； （3）在保证场内交通顺畅和保证施工对材料需求的前提下，尽量减少场内二次运输； （4）在平面布置上，避免土建、水电、安全及施工的相互干扰； （5）符合场内卫生、安全和防火的要求； （6）本工程施工现场按材料、办公、施工三区布置，并相对独立，以保证达到安全文明施工的要求。考虑到弱电施工的特殊性和施工场地等方面的因素，我们在场外单独为施工人员租赁提供生活用房，在场内只留正常值班人员；（7）施工用水电办理接入手续，并设置独立水、电表，由专业电工负责，接入点和使用点严格按规范和相关制度执行。 （8）在施工总平面布置图上项目部将会把公司建议的办公、现场生产加工、仓库等场地的区域位置标识出以供参考，最终的位置待中标后进场前与总包 单位沟通之后由总包单位统筹安排。 （9）临时设施面积及数量要求见下表：
临时用地表
电力需求计划表 按供电可靠性要求，本现场施工用电定为二级负荷，采用一个独立电源供电。 现场施工用电设备台数很多，设备之间容量相差悬殊，为简化计算，按需用系数法计算，需用系数为估计值。
通过正确的计算，合理分配负荷，使三相均衡。 在380/220V低压架空线路设计中，除按常规选择导线截面外，当负荷较大时应考虑选择节能截面。 为防止电气设备或系统的金属外壳因绝缘损坏而带电，将正常情况下不带电的金属外壳或构架例如配电箱和开关箱的金属箱体等与PE线相连，并再作重复接地，即保护接零。保护零线（即PE线）由工作接地线、配电房的零线或第一极漏电保护器的电源侧（上端）引出。保护零线除在配电房外接地外，还需在配电线路的中间处和末端处作重复接地，每一重复接地装置的接地电阻不得大于10欧。接地体采用50×50×5mm的角钢焊接而成，深埋2.5米左右。配电箱、设备外壳的接地线采用直径不小于2.5mm2的多股铜芯线（绿黄双色线）。
施工总平面图说明 1.为施工服务的一切临时设施； 2.永久、半永久性的坐标位置，取土和弃土位置。 3.原有地形和等高线，一切已有的地上、地下建筑物、构筑物、铁路、道路和各种管线等； 4.一切拟建的永久建筑物、构筑物、道路和管线； 施工总平面图设计步骤如下 (应该指出，以下各设计步骤不是截然分开、各自孤立进行的，而是互相联系，互相制约的，需要综合考虑、反复修正才能确定下来。) (一)场外交通的引入 当大量物资由公路运进现场时，由于公路布置较灵活，一般先将仓库、加工厂等生产性临时设施布置在最经济合理的地方，再布置通向场外的公路线。 (二)仓库与材料堆场的布置 当采用公路运输时，仓库的布置较灵活，一般中心仓库布置在工地中央或靠近使用的地方，也可以布置在靠近外部交通连接处。砂石、水泥、石灰、木材等仓库或堆场宜布置在施工对象附近，以免二次搬运。一般笨重设备应尽量放在车间附近，其他设备仓库可布置在外围或其他空地上。 (三)加工厂布置 一般应将加工厂集中布置在同一个地区，且多处于工地边缘。各种加工厂应与相应仓库或材料堆场布置在同一地区。 (四)布置内部运输道路 根据加工厂、仓库及各施工对象的相对位置，研究货物转运图，区分主要道路和次要道路。 1.在规划临时道路时，应充分利用拟建的永久性道路，提前修建永久性道路或者先修路基和简易路面做为施工所需的道路，以达到节约投资的目的。若地下管网的图纸尚未出全，而又必须采取先施工道路、后施工管网的顺序时，临时道路就不能完全建造在永久性道路的位置，而应尽量布置在无管网地区或扩建工程范围地段上，以免开挖管道沟时破坏路面。 2.道路应有两个以上进出口，道路末端应设置回车场，且尽量避免临时道路与铁路交叉；

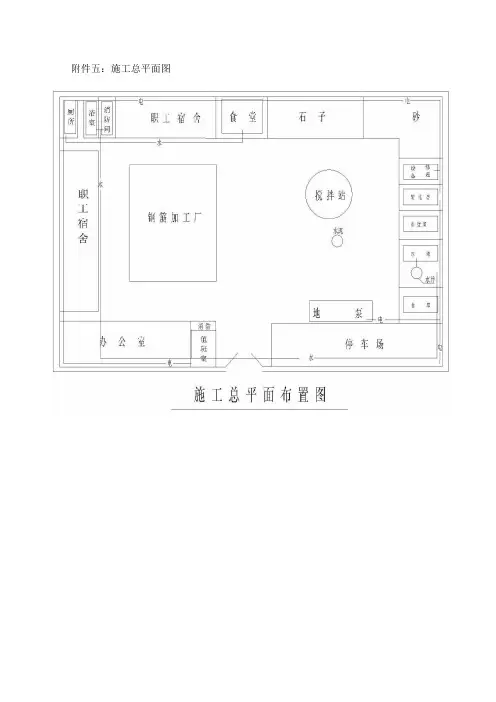

施工平面布置图 |8| 5? t.% } I v?帆??) h??力 - '—「丿弋?…/_* ............ 疋朮？:刖: ------------ K~ ???■' ^/ 1 车间新斷落轮 1 腹艇蚓入 —亠―「「1,14 亠 1 丨 f y , x , ............
施工网络流程图
::(12 21 2： J 汀2 S 4 8 8 |10112114 16 1S 23 ￡迟好'23 2： 2. 4 8 |8 |10 |12 |14 16 1S .2： 22 ；4 汪,2$ G0 ：J )5 |7J9 \：1 |k li 1* % 2：二门匚刃J1 11 2 |4 |6 |8 |10 ：12 H 18 ：8 i 鶴［队18, 11Q11?」H U0 USJgLjg坷闔鶴 c ::-：?:???▼?;?；-1凶1人 13 1? h’ 働111 U3 卩3migJZLgf IZS1ZT 12? 131121M 陷1屍1绞W M “ 3_即「四」理12S 冏山13,回 |.. E不落窗60工 30 合.,15 诸伍磁装 8 ----------------------------- 15
方案设计阶段的总平面设计容 (2) 一、设计说明书 (2) 二、设计图纸 (2) 初步设计阶段的总图设计容 (3) 一、设计说明书 (3) 1、设计依据及基础资料 (3) 2、场地概述 (3) 3、总平面布置 (4) 4、竖向设计 (4) 5、交通组织 (5) 二、设计图纸 (6) 1、区域位置图 (6) 2、总平面图 (6) 3、竖向布置图 (7) 施工图设计阶段的总平面设计容 (9) 一、图纸目录 (9) 二、设计说明书 (9) 三、总平面图 (9) 四、竖向布置图 (10) 五、土方图 (11) 六、管道综合图 (12) 七、绿化及建筑小品布置图 (13) 八、详图 (13) 九、设计图纸的增减 (13) 十、计算书 (13)
方案设计阶段的总平面设计容 一、设计说明书 1、概述场地现状特点和周边环境情况，详尽阐述总体方案的构思意图和布局特点，以及在竖向设计、交通住址、景观绿化、环境保护等方面所采取的具体措施。 2、关于一次规划、分期建设以及原有建筑和古树名木保留、利用、改造（改建）方面的总体设想。 二、设计图纸 1、场地的区域位置、 2、场地的围（用地和建筑物角点的坐标和定位尺寸、道路红线）。 3、场地及四邻环境的反映（四邻原有及规划的城市道路和建筑物，场地需要保留的建筑物、古树名木、历史文化遗存、现有地形与标高、水体、不良地质情况）。 4、场地拟建道路、停车场、广场、绿地及建筑物的布置并表示出主要建筑物与用地界线（或道路红线、建筑红线）及相邻建筑物之间的距离。 5、拟建建筑物的名称、出入口位置、层数与设计标高以及地形复杂是主要道路、广场的控制标高。 6、指北针或风玫瑰图、比例。 7、根据需要绘制下列反映方案特性的分析图：功能分区、空间组合及景观分析、交通分析（人流及车流的组织、停车场的布置及停车泊位数量等）、地形分析、绿地布置、日照分析、分期建设等。 一般情况下，做到以下深度即可满足常规要求： 场地区域位置图：大城市应包括城市位置的区域位置； 现状图：拟建主要的建筑物的名称、位置、层数与设计标高，控制标高。 场地外主要交通道路图：也可分为道路广场图和交通流线分析图； 绿化图：也可分为绿化布置图和路滑景观分析图； 竖向图、管网图（可以不做）
现场管理 施工现场管理的目标是建立一个有序、文明、安全、环保的施工现场，管理要点包括： 1、根据施工组织总设计要求，按施工总平面图规划分阶段实施施工总平面布 置，并做好总平面图的管理。 2、对环境因素进行识别，掌握环境信息，采取应对措施，保证施工现场及周边环 境，材料、设备、成品保护得到有效控制。 3、建立和执行安全防范和治安管理制度，落实防范范围和责任，检查和救护系统 的适应性和有效性。 4、建立现场卫生防疫管理网络和责任系统，落实专人负责管理并检查职业健康服 务和救援的有效性。 5、制定施工活动中产生的废水、废气、废料的三废防治，或处理方案。 6、施工平面规划设计原则： a、平面布置科学、合理、施工场地占地面积少。 b、合理组织运输，减少二次搬运。 c、施工区域的划分和场地的临时占用应符合施工部署和施工流程的要求，减少 相互干扰。 d、充分利用现有建筑物和现有设施为项目施工服务，降低临时设施的建造费 用。 e、临时设施应方便生产和生活，办公区、生活区应与生产区分离设置。 f、符合节能、环保、安全、消防等要求。 7、施工平面图设计要点： a、设置大门，引入场外道路。施工现场宜设置两个以上大门，大门应考虑周边 路网情况，转弯半径和坡度限制，大门的高度和宽度，应满足车辆运输要求， 尽可能与加工场地、仓库的位置要求一致。 b、布置大型机械设备。布置塔吊时应考虑其覆盖范围，可吊物件的运输和堆放。 c、布置仓库堆场。尽可能接近使用场地，考虑交通线路，卸货时间长的仓库应 远离路边。 d、布置加工厂。有关联的加工厂地尽量集中，尽量减少二次搬运，减少运输量。 e、留置内部临时运输道路，保证材料运输、停放都不影响正常施工。 f、布置临时办公场所，尽量设置在工地入口处。 g、布置临时水电管网和动力设施，临时总变电站应设在高压线进入工地处，尽 量避免高压线穿过工地。但应有充分的蓄电能源装备。临时水池、水塔尽量 设在屋面，与消防用水可一并考虑。 h、要有系统的门禁和巡更报警装置。 i、施工平面图应与施工组织设计同时报批。
表4 施工总平面布置 **布置原则和依据 **布置原则 **场内施工企业及生产生活设施的布置按照有利生产、方便生活、保护环境、安全可靠、交通干扰少、管理方便、节约用地的原则进行布置。 **为便于管理，方便生活生产，临时工程设施靠近主要建筑物施工现场面，并尽可能集中布置。 **工程区场地狭窄，施工线路长，施工布置按照集中与分散、固定与移动相结合的原则进行。 **根据现场条件，充分考虑劳动保护、安全生产的要求，兼顾消防、防盗。 **布置依据 ** 锦屏水电站九龙河口～锦屏一级坝区辅助道路改建工程第四标段招标文件：《第一卷商务文件》、《第二卷技术文件》、《第三卷工程量清单及附件》和《第四卷图纸》； ** 现场查勘资料； **招标文件补遗； **本投标书施工组织设计文件。 **施工平面布置综述 **碴场分布 本标段业主共提供九个碴场，其中K46+100以前共6个，K46+100以后共3个，为统一途述方便，将其编号为1～9#弃碴场，其详细分布情况见投标书附图《施工总平面布置图》。 **施工分段 根据沿线工程量分布、挖填类型、交通要求及碴场分布，按各段工程量大致相当、满足碴场容量要求及弃碴运距最短、满足结构物工期要求及尽量减少段内外交通干扰为原则，将本标共分九个段施工。分段情况如下： 第一段：K37+000～K40+000，弃碴弃于1#碴场； 第二段：K40+000～K42+000，弃碴弃于2#碴场； 第三段：42+000～K43+000，弃碴弃于3#碴场； 第四段：K43+000～K45+500，弃碴弃于4#、5#碴场（减轻6#、7#碴
场压力）； 第五段：K45+500～K47+460，弃碴弃于6#碴场； 第六段：K47+460～K48+370，弃碴弃于7#碴场； 第七段：K48+370～K49+000，弃碴弃于7#、8#碴场； 第八段：K49+000～K50+000，弃碴弃于7#、9#碴场； 第九段：K42+740～K44+496，大奔流沟隧道段，弃碴弃于3#、5#碴场； **施工布置简述 根据本工程的施工及具体场地分布情况，布置的施工临时设施有：人工骨料加工系统、混凝土拌和系统、预制场、综合加工厂、机械汽车修配及保养厂、堆场及仓库系统、办公及生活营地以及其它现场临时设施等。 本标段项目部设在大沱生活区内，所有临建设施均布置在公路征地范围线以内的场地。 施工供风采用移动式油动空压机；所有用水项目均从沿线沟水或江水中取用，施工供电均采用柴油发电机供给。施工通讯考虑内外线结合及对讲机联系。 **施工交通布置 **对外交通 锦屏一、二级电站地处高山峡谷，远离人中稠密和交通发达区，对外交通现有条件较差。雅砻江为不通航河流，因此无航道运输设施。目前电站与外部交通连接主要是里伍铜矿专用道路及锦屏电站勘测公路。里伍铜矿专用道路长约8公里，路基宽4-6.5m，泥结碎石路面。受地质地况影响，部份路段需要增加挡墙扩宽路基。锦屏电站勘测公路为等外级公路，路基宽度 3.5-4.5m，泥结碎石路面，纵坡大，转弯半径小，通行能力差，大型车辆通行特别困难，安全隐患大。 **场内交通 **进场交通 由于目前电站与外部交通连接主要是里伍铜矿专用道路及锦屏电站勘测公路，因此进场交通只能利用上述道路，进场时将局部转弯半径过小路段扩宽，并尽量安排小型设备先期进场。 **已有场内交通 设备进场后，可利用锦屏电站勘测公路作为先期场内交通的主要道路，因此，
施工总平面图设计 一．施工总平面图的设计内容 1．拟建建筑物、构筑物位置、平面轮廓；2．施工用地范围、围墙、入口、道路的位置；3．资源仓库和堆场； 4．钢筋、木材等加工场地； 5．取土及弃土位置； 6．大型机械设备的位置（塔吊的回转范围）；7．管理和生活用临时房屋； 8．供电、给水、排水等管线和设施； 9．安全、消防设施； 10．永久性、半永久性坐标的位置； 11．山区建筑场地的等高线； 12．特殊图例、方向标志、比例尺等。 二．施工总平面图的设计依据 施工总平面图的设计依据包括： 1．勘查设计资料； 2．施工部署和主要工程施工方案；
3．施工总进度计划； 4．施工场地情况； 5．调查收集到的地区资料； 6．资源需要量表 7．工地业务量计算 8．有关参考资料等。 三．施工总平面图的设计原则 1．根据施工部署、施工方案、进度计划、区域划分，分阶段进行布置；2．生产区、生活区、办公区相对独立的原则； 3．尽可能缩短运距、减少二次搬运、减少占地； 4．有利于减少扰民、环境保护和文明施工； 5．尽量利用已有设施或先行施工的成品，使临时工程投入最少； 6．充分考虑劳动保护、职业健康、安全与消防。 四．施工总平面图的设计步骤 施工总平面图的设计步骤是： 1．设置大门，引入场外道路 2．布置大型机械 3．布置仓库、堆场
4．布置加工厂 5．布置内部临时运输道路 6．布置临时房屋 7．布置临时水电管管网和其他动力设施 8．绘制图例 五．施工总平面图设计要点 1．设置大门，引入场外道路 施工现场一般至少考虑设置两个以上大门。有永久性铁路的建筑，可提前修建为工程服务，但应恰当确定起点和进场位置，考虑转弯半径和坡度限制，有利于施工场地的利用。当采用汽车运输时，道路设置应与加工厂、仓库的位置要求一致，场内场外道路连接适当，符合标准要求。当采用水路运输时，卸货码头不应少于两个，宽度不应小于2.5m；江河距工地较近时，可在码头附近布置主要加工厂和仓库。 2．布置大型机械设备 布置塔吊时，应考虑其覆盖范围、可吊物件的运输和堆放；布置混凝土泵的位置时，应考虑至泵管的输送距离、混凝土罐车行走方便。 3．布置仓库、堆场
施组文字说明（2）施工现场平面布置 2007-09-16 08:14:50| 分类：施工组织设计| 标签：|字 号大中小订阅 第二章施工现场平面布置 2.1. 总体布置的原则 施工总平面布置本着“因地制宜，节约用地，便于施工，安全防潮，抗台风”的原则布置。内容包括办公和生活用地、海上施工平台、仓库与材料厂、钢结构加工厂、机械停放场、工地试验室及临时道路用地等。 在进行临时工程设施的设计和施工时，应遵守当地海事局、市政工程管理、劳动、建设、运输管理、公安和消防、供电、供水、环保等有关部门的规定。 规范施工现场。施工现场保证“三通一平”，确保工程施工顺利进行。施工现场标示牌标示醒目整齐，各种材料码放整齐有序。各类材料品种、规格标识齐全明显，车辆停放有序，船舶靠港停泊。施工现场随完成随清理。污水处理达标排放，雨水统一排放，生活和施工垃圾统一处理。 施工平面布置分为岸上和海上两部分；其中岸上施工布置分为芦潮港和 小洋山岛两部分。 具体布置详见施工组织设计建议书： 表4-1 陆上大临设施场地布置示意图；
表4-2 使工场区总体布局； 表4-3 施工现场平面布置图。 2.2. 岸上作业施工平面布置 2.2.1. 施工围挡 本工程岸上施工场地均采用封闭式围护，本着整齐、牢固、美观 的原则，采用高2m的砖砌围墙，围墙外粉刷涂料，并在征得业主同意后布置大桥施工标志、施工单位等，以保证整洁美观。 2.2.2. 生产及生活房屋 项目经理部驻地生活、办公用房自建砖混简易房800m2施工队生产、生活房屋尽量租用当地房屋，不足部分搭设双层活动房屋及自建砖木简易结构的房屋。生活房屋包括施工与管理所需的办公室、住房、医疗卫生、食堂、浴室、厕所等。生产房屋包括施工所需的车间、工作场地、仓库及消防设施等。在施工期间绿化和美化生产、生活营地，消防、安全设施齐全到位，并处理好临时雨污水排放，以防止污染环境。 2.2. 3. 生产和生活用电 在业主的协助下与当地政府和电力部门联系建立临时电力系统。芦潮港端岸上施工用电采用接通当地电网与自行发电相结合的供 电方式；小洋山岛上的施工用电设置二200KW的发电机发电（不包括 海上施工平台）。在芦潮港钢结构加工厂处和材料厂处各设置一台
给水排水总平面设计施工说明编写 设计施工说明 1.设计说明 1. 1设计依据: 1.1.1 已审批的初步设计及审批意见（还应加写批文文号） 1.1.2 建设单位提供的本工程用地红线附近的市政给水、污水及雨水管道实况资料和图纸1.1.3 总图专业提供的作业图 1.1.4 国家现行的给水、排水、卫生和消防等工程设计规范，主要有： 《室外给水设计规范》GB50013-2006 《室外排水设计规范》GB50014-2006 《建筑给水排水设计规范》GB50015-2003（2009版） 《建筑设计防火规范》GB 50016-2006 《埋地聚乙烯排水管道技术规程》CECS 164：2004 1.2 工程概况 1.2.1 本工程位于北京市市西部**路与**路交汇处的东北部地段，规划用地4.037ha ，总建筑面积约24.8万平方。 1.2.2 本工程的综合小区，由三栋中高区住宅、四栋塔式高层住宅（24层）、一栋高层办公楼（24层）、以及商业裙房、地下车库及地下二三层专业人防等组成。 1.2.3 最高建筑为办公楼，建筑高度为90m 。 1.2.4 设计标准： 1）耐火等级均为一级； 2）抗震设防均按8度设防； 3）人防设防：地下二层为专业队及人员掩蔽部，按五级设防；地下三层为人防车库及物资库，按六级设防。 1.3 设计范围 1.3.1 本工程建筑红线内的给水排水和消防管道工程由我院设计。 1.3.2 本工程室外园林内水景、道路雨水管及浇洒绿地均由中外建园林设计公司免费设计，并根据我院提供的总平面图自行确定接管点，但排水管道应符合本设计所给的标高及管径。 1.3.3 本工程室外热水及热水回水直埋管由供货厂家负责设计及安装。 1.3.4 本工程建筑红线内最后一个污水检查井和雨水检查井至城市污水检查井至雨水检查井之间的管道，本工程水表井至城市自来水接管井之间的管道，由市政有关部门设计、施工。 1.4 给水排水管道系统 1.4.1 给水系统： 1）本工程设有两种室外给水系统 （1）公共建筑的生活用水与消防用水采用合用管道系统、用水量：最高日为63m3/d，最大小时为132m3/h，平均小时为22m3/h。 （2）住宅用水为独立管道系统。用水量：最高日为953m3/d，最大小时为91m3/h，平均小时为40m3/h。 （3）本小区室外消防用水量为30L/s（火灾持续时间按3h 计，则一次灭火用水量为324m3）（4）本小区生活用水总量（含10%的不可预测水量）：最高日为1742m3/d，最大小时为246m3/h，平均小时为115m3/h。 2）本工程从西侧和南侧的城市自来水管分别接入DN200小区给水引入管各一根。 3）每个引入管进入红线后，又分别设2个总水表，其中一个水表为公建及室外消火栓用

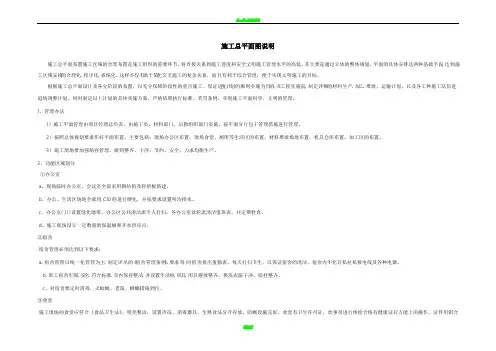

施工总平面图说明 施工总平面布置施工区域的合理布置是施工组织的重要环节，将直接关系到施工进度和安全文明施工管理水平的高低，其主要是通过立体的整体规划，平面的具体安排这两种基础手段，达到施工区域安排的合理化、程序化、系统化。这样不仅有助于简化交叉施工的复杂关系，而且有利于综合管理，便于实现文明施工的目标。 根据施工总平面设计及各分阶段的布置，以充分保障阶段性的重点施工、保证进度计划的顺利实施为目的，在工程实施前，制定详细的材料生产、加工、堆放、运输计划，以及各工种施工队伍进退场调整计划。同时制定以上计划的具体实施方案，严格依照执行标准、奖罚条例，实现施工平面科学、文明的管理。 1、管理办法 1）施工平面管理由项目经理总负责，由施工员、材料部门、后勤组织部门实施，按平面分片包干管理措施进行管理。 2）按照总体规划要求作好平面布置，主要包括：现场办公区布置、现场食堂、厕所等生活区的布置，材料堆放场地布置，机具仓库布置，加工区的布置。 3）施工现场要加强场容管理，做到整齐、干净、节约、安全，力求均衡生产。 2、功能区域划分 ①办公室 a、现场临时办公室、会议室全部采用钢结构及轻质板搭建。 b、办公、生活区场地全部用C10砼进行硬化，并按要求设置明沟排水。 c、办公室门口设置绿化地带。办公区公共清洁派专人打扫，各办公室设轮流清洁值班表，并定期检查。 d、施工现场设立一定数量的保温桶和开水供应点。 ②宿舍 宿舍管理必须达到以下要求： a、宿舍管理以统一化管理为主，制定详尽的《宿舍管理条例》，要求每间宿舍排出值勤表，每天打扫卫生，以保证宿舍的清洁。宿舍内不允许私拉私接电线及各种电器。 b、职工宿舍牢固、安全，符合标准。室内保持整洁，并设置生活柜，卧具、用具摆放整齐，换洗衣服干净、晾挂整齐。 c、对宿舍要定时消毒，灭蚊蝇、老鼠、蟑螂措施到位。
