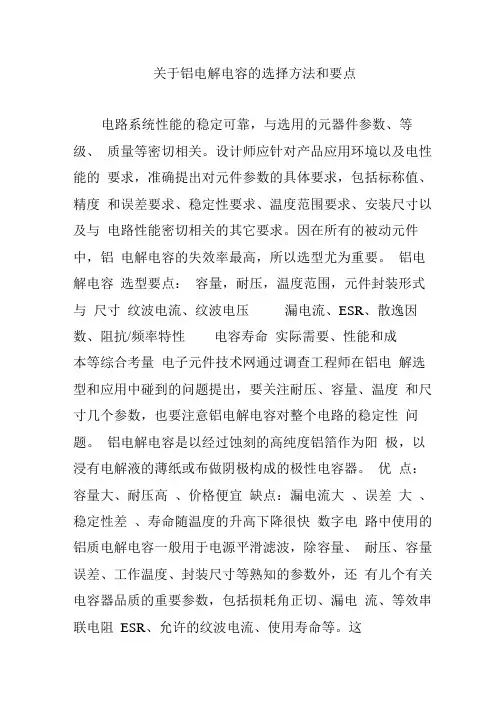

关于铝电解电容的选择方法和要点
电路系统性能的稳定可靠，与选用的元器件参数、等级、质量等密切相关。设计师应针对产品应用环境以及电性能的要求，准确提出对元件参数的具体要求，包括标称值、精度和误差要求、稳定性要求、温度范围要求、安装尺寸以及与电路性能密切相关的其它要求。因在所有的被动元件中，铝电解电容的失效率最高，所以选型尤为重要。铝电解电容选型要点：容量，耐压，温度范围，元件封装形式与尺寸纹波电流、纹波电压漏电流、ESR、散逸因数、阻抗/频率特性电容寿命实际需要、性能和成
本等综合考量电子元件技术网通过调查工程师在铝电解选型和应用中碰到的问题提出，要关注耐压、容量、温度和尺寸几个参数，也要注意铝电解电容对整个电路的稳定性问题。铝电解电容是以经过蚀刻的高纯度铝箔作为阳极，以浸有电解液的薄纸或布做阴极构成的极性电容器。优点：容量大、耐压高、价格便宜缺点：漏电流大、误差大、稳定性差、寿命随温度的升高下降很快数字电路中使用的铝质电解电容一般用于电源平滑滤波，除容量、耐压、容量误差、工作温度、封装尺寸等熟知的参数外，还有儿个有关电容器品质的重要参数，包括损耗角正切、漏电流、等效串联电阻ESR、允许的纹波电流、使用寿命等。这
些参数不标在成品封装外皮上，只在产品规格书中体现的，但这些参数有可能是关系电路性能的关键。容量和额定工作电压铝电解电容本体上标有的容量和耐压，这两个参数是很重要，是选用电容最基本的内容。在实际电容选型中，对电流变化节奏快的地方要用容量较大的电容，但并非容量越大越好，首先，容量增大，成本和体积可能会上升，另外，电容越大充电电流就越大，充电时间也会越长。这些都是实际应用选型中要考虑的。额定工作电压：在规定的工作温度范围内，电容长期可靠地工作，它能承受的最大直流电压。在交流电路中，要注意所加的交流电压最大值不能超过电容的直流工作电压值。常用的固定电容工作电压有6.3V、10V、16V、25V、50V、63V、100V、2500V、
400V、500V、630V。电容在电路中实际要承受的电压不能超过它的耐压值。在滤波电路中，电容的耐压值不要小于交流有效值的 1.42 倍。另外还要注意的一个问题是工作电压裕量的问题，一般来说要在15％以上。例如某电容的额定电压是50V，虽然涌浪电压可能高至63V，但一般最高只会施加42V电压。让电容器的额定电压具有较多的余裕，能降低内阻、降低漏电流、降低损失角、增加寿命。虽然说，48V的工作电压使用50V的铝电解电容短时间不会出现问题，但使用久了，寿命就有可能降低。介质损耗电容器在电场作用下消耗的能量，通常用损耗功率和电容器
的无功功率之比，即损耗角的正切值表示（在电容器的等效电路中，串联等效电阻ESR 同容抗1/ωC 之比称之为Tan δ，这里的ESR 是在120Hz 下计算获得的值。显然，Tan δ随着测量频率的增加而变大，随测量温度的下降而增大）。损耗角越大，电容器的损耗越大，损耗角大的电容不适于高频情况下工作。散逸因数dissipationfactor（DF）存在於所有电容器中，有时DF 值会以损失角tanδ表示。此参数愈低愈好。但铝电解电容此参数比较高。DF值是高还是低，就同一品牌、同一系列的电容器来说，与温度、容量、电压、频率……都有关系；当容量相同时，耐压愈高的DF值就愈低。此外温度愈高DF值愈高，频率愈高DF值也会愈高。外型尺寸外型尺寸与重量及接脚型态相关。single ended 是
径向引线式，screw 是锁螺丝式，另外还有贴片铝电解电容等。至於重量，同容量同耐压，但品牌不同的两个电容做比较，重量一定不同；而外型尺寸更与外壳规划有关。一般来说，直径相同、容量相同的电容，高度低的可以代用高度大的电容，但是长度高的替代低的电容时就要考虑机构干涉问题。ESR 一只电容器会因其构造而产生各种阻抗、感抗。ESR 等效串联电阻及ESL 等效串联电感是一对重要参数─这就是容抗的基础。一个等效串联电阻（ESR）很小的电容相对较大容量的外部电容能很好地吸收快速转换时的峰值（纹波）电流。用ESR 大的电容并联更具成本效益。然而,这需要在PCB 面积、器
件数目与成本之间寻求折衷。纹波电流和纹波电压在有的资料中称作涟波电流和涟波电压，其实就是ripple current，ripple voltage。含义就是电容器所能耐受纹波电流/电压值。纹波电压等于纹波电流与ESR 的乘积。当纹波电流增大的时候，即使在ESR 保持不变的情况下，纹波电压也会成倍提高。换言之，当纹波电压增大时，纹波电流也随之增大，这也是要求电容具备更低ESR 值的原因。叠加入纹波电流后，由于电容内部的等效串连电阻（ESR）引起发热，从而影响到电容器的使用寿命。一般的，纹波电流与频率成正比，因此低频时纹波电流也比较低。额定纹波电流是在最高工作温度条件下定义的数值。而实际应用中电容的纹波承受度还跟其使用环境温度及电容自身温度等级有关。规格书目通常会提供一个在特定温度条件下各温度等级电容所能够承受的最大纹波电流。甚至提供一个详细图表以帮助使用者迅速查找到在一定环境温度条件下要达到某期望使用寿命所允许的电容纹波量。漏电流电容器的介质对直流电流具有很大的阻碍作用。然而，由于铝氧化膜介质上浸有电解液，在施加电压时，重新形成的以及修复氧化膜的时候会产生一种很小的称之为漏电流的电流。通常，漏电流会随着温度和电压的升高而增大。它的计算公式大致是:I＝K×CV。漏电流I 的单位是μA，K 是常数。一般来说，电容器容量愈高，漏电流就愈
大。从公式可得知额定电压愈高，漏电流也愈大，因此降低
工作电压亦可降低漏电流。寿命首先要明确一点，铝电解电容一定会坏，只是时间问题。影响电容寿命的原因有很多，过电压，逆电压，高温，急速充放电等等，正常使用的情况下，最大的影响就是温度，因为温度越高电解液的挥发损耗越快。需要注意的是这里的温度不是指环境或表面温度，是指铝箔工作温度。厂商通常会将电容寿命和测试温度标注在电容本体。因电容的工作温度每增高10℃寿命减半，所以不要以为2000小时寿命的铝电解电容就比1000 小时的好，要注意确认寿命的测试温度。每个厂商都有温度和寿命的计算公式，在设计电容时要参照实际数据进行计算。需要了解的是要提高铝电解电容的寿命，第一要降低工作温度，在PCB 上远离热源，第二考虑使用最高工作温度高的电容，当然价格也会高一些。阻抗：在特定的频率下，阻碍交流电流通过的电阻即为所谓的阻抗。它与电容等效电路中的电容值、电感值密切相关，且与ESR 也有关系。电容的容抗在低频率范围内随着频率的增加逐步减小，频率继续增加达到中频范围时电抗降至ESR的值。当频率达到高频范围时感抗变为主导，所以阻抗是随着频率的增加而增加。开关电源中的输出滤波电解电容器，其锯齿波电压频率高达数十kHz，甚至是数十MHz，这时电容量并不是其主要指标，衡量高频铝电解电容优劣的标准是“阻抗-频率”特性，要求在开关电源的工作频率内要有较低的等效阻抗，
同时对于半导体器件工作时产生的高频尖峰信号具有良好的滤波作用。总结从表面上来看DF、漏电流、ESR
愈低，纹波电流愈高，铝电解电容性能越好，但是性能提高的代价是体型的肥大和价格的提高。因此，铝电解电容的选择必须慎重，既要兼顾性能要求，又要考虑封装尺寸，在设计时一定要针对系统要求，仔细查阅相关的产品手册，认真确定适宜的型号，并进行实际测试。
滤波电容起平滑电压的作用；容值大小与输入桥式整流的输入电压无关；一般是越大越好。但要明白它取值的原理：滤波电容的取值与后级电路的突变电流有关。 打个比方：电容就好比一个水桶，输入往这个水桶中倒水，输出（后级电路）从这个水桶中抽水。如果恒定的抽水，只要倒入的水量大于抽水量，那么水桶将永远是满的，所以这个水桶可以不需要（当然这是理想情况）。假如某时刻需要抽出大量的水，大于输入的量，你会怎么办？ 你可以准备一个较大的水桶，在这个时刻到来之前，将这个水桶的水灌满；等到了抽水的时刻，水桶中已经有足够的水抽取，就不会出现缺水的情况。 滤波电容就好比这个较大的水桶! 至于它的具体值，你将后级电路的突变电流与电容充、放电系数联系起来考虑，相信你能领悟出合适的计算方法。 滤波电容的作用和大小是怎样的? 一般情况下，电解电容的作用是过滤掉电流中的低频信号，但即使是低频信号，其频率也分为了好几个数量级。因此为了适合在不同频率下使用，电解电容也分为高频电容和低频电容（这里的高频是相对而言）。 低频滤波电容主要用于市电滤波或变压器整流后的滤波，其工作频率与市电一致为50Hz；而高频滤波电容主要工作在开关电源整流后的滤波，其工作频率为几千Hz到几万Hz。当我们将低频滤波电容用于高频电路时，由于低频滤波电容高频特性不好，它在高频充放电时内阻较大，等效电感较高。因此在使用中会因电解液的频繁极化而产生较大的热量。而较高的温度将使电容内部的电解液气化，电容内压力升高，最终导致电容的鼓包和爆裂 滤波电容在电路中作用 滤波电容用在电源整流电路中，用来滤除交流成分。使输出的直流更平滑。 去耦电容用在放大电路中不需要交流的地方，用来消除自激，使放大器稳定工作。 旁路电容用在有电阻连接时，接在电阻两端使交流信号顺利通过。 容的容抗为1/ωC欧姆（类似电阻，如果是非电类大学以上学历就把它当作电容器的电阻看吧），ω为角频率，ω=2πf，f为频率。容抗与自身容量C和频率ω（或者说f）有关，当C一定时，频率越高，容抗越小，对电流的阻碍作用就越小；频率越低，容抗越大。……人们所说的“电容通高频阻低频，通交流阻直流”是在不同情况下说的，也可以说是在不同容量C的情况下说的，都是正确的。 到此就不必再多说了吧，分析1/ωC就行了。 电路中的电容滤波问题解析
电容大小识别 上图举出了一些例子。其中，电解电容有正负之分，其他都没有。 电容的容量单位为：法（F）、微法（uf），皮法（pf)。一般我们不用法做单位，因为它太大了。各单位之间的换算关系为： 1F =1000mF=1000×1000uF 1uF=1000nF =1000×1000pF 电容在电路中一般用“C”加数字表示（如C13表示编号为13的电容）。电容是由两片金属膜紧靠，中间用绝缘材料隔开而组成的元件。电容的特性主要是隔直流通交流。 电容容量的大小就是表示能贮存电能的大小，电容对交流信号的阻碍作用称为容抗，它与交流信号的频率和电容量有关。 容抗XC=1/2πf c (f表示交流信号的频率，C表示电容容量) 电话机中常用电容的种类有电解电容、瓷片电容、贴片电容、独石电容、钽电容和涤纶电容等。 电容的使用，都应该在指定的耐压下工作。现在的好多质量不高的产品，就因为使用了耐压不足的电容而引起故障（常见电容爆裂）。 电容的容量标识的几种方法： 一、直接标识：如上图的电解电容，容量47uf，电容耐压25v。 二、使用单位nF： 如上图的涤纶电容，标称4n7=4.7nF=4700pF。 还有的例如：10n=0.01uF；33n=0.033uF。后面的63是指电容耐压63v. 三、数学计数法： 如上图瓷介电容，标值104，容量就是：10X10000pF=0.1uF. 如果标值473，即为47X1000pF=0.047uF。（后面的4、3，都表示10的多少次方）。 又如：332=33X100pF=3300pF 102=10×102pF=1000pF 224=22×104pF=0.22 uF 四、电容容量误差表： 符号 F G J K L M
区别去耦电容 去除在期间切换时从?高配到配电?网中 的RF能量量 储能作?用，供局部化的直流电源,减 少跨板浪涌电流 在VCC 引脚通常并联?一个去耦电容， 电容同交隔直将交流分量量从这个电容 接地 有源器?件在开关时产?生的?高频开关噪声江燕电源线传播， 去耦电容就是提供?一个局部的直流给有源器?件，减少开关 噪声在板上的传播并且能将噪声引导到地。 如果主要是为了了增加电源和地的交流耦合，减少交流信号 对电源的影响，就可以称为去耦电容; 旁路路电容 从元件或电缆中转移出不不想要的共模 RF 能量量。这主要是通 过产?生 AC 旁路路消除?无意的能量量进?入敏?感的部分，另外还可 以提供基带滤波功能(带宽受限)。 在电路路中，如果电容起的主要作?用是给交流信号提供低阻抗的通 路路，就称为旁路路电容; 电?子电路路中，去耦电容和旁路路电容都是起到抗?干扰的作?用，电容所处 的位置不不同，称呼就不不?一样了了。对于同?一个电路路来说，旁路路(bypass) 电容是把输?入信号中的?高频噪声作为滤除对象，把前级携带的?高频杂 波滤除，?而去耦 (decoupling)电容也称退耦电容，是把输出信号的?干 扰作为滤除对象。 滤波电容选择 经过整流桥以后的是脉动直流，波动 ?方位很?大，后?面?一般?用?大?小两个电容 ?大电容?用来稳定输出，因为电容两端 电压不不能突变，可以使输出平滑，?小 电容?用来滤除?高频?干扰，使输出电压 纯净，电容越?小，谐振频率越?高，可 滤除的?干扰频率越?高 容量量的选择 ?大电容,负载越重，吸收电流的能?力力越强，这 个?大电容的容量量就要越?大 ?小电容，凭经验，?一般104 即可 1、电容对地滤波，需要?一个较?小的电容并联对地， 对?高频信号提供了了?一个对地通路路。 2、电源滤波中电容对地脚要尽可能靠近地。 3、理理论上说电源滤波?用电容越?大越好，?一般?大电容滤低频波,?小 电容滤?高频波。 4、可靠的做法是将?一?大?一?小两个电容并联,?一般要求相差两个 数量量级以上,以获得更更?大的滤波频段. 滤波电容电源和地直接连接去耦电容 1.为本集成电路路蓄能电容 2.滤除该期间产?生的?高频噪声，切断其通过供电回路路进?行行传播的通路路 3.防?止电源携带的噪声对电路路构成?干扰 滤波电容的选?用原则在电源设计中,滤波电容的选取原则是: C≥2.5T/R 其中: C 为滤波电容,单位为UF; T 为频率, 单位为Hz,R 为负载电阻,单位为Ω 当然,这只是?一般的选?用原则,在实际的应?用中,如条件(空间和成本)允许,都选取C≥5T/R. PCB制版电容的选择?一般的10PF 左右的电容?用来滤除?高频的?干扰信号,0.1UF 左右的?用来滤除低频的纹波?干扰,还可以起到稳压的作?用。滤波电容具体选择什什么容值要取决于你PCB 上主要的?工作频率和可能对系统造成影响的谐波频率，可以查?一下相关?厂商的电容资料料或者参考?厂商提供的资料料库软件，根据具体的需要选择。 如果你PCB 上主要?工作频率?比较低的话，加两个电容就可以了了，?一个虑除纹波，?一个虑除?高频信号。如果会出现?比较?大的瞬时电流，建议再加?一个?比较?大的钽电容。 实?用点的，?一般数字电路路去耦0.1uF 即可，?用于10M 以下;20M 以上?用1到10 个uF，去除?高频噪声好些，?大概按C=1/f 。旁路路?一般就?比较的?小了了，?一般根据谐振频率?一般为0.1 或0.01uF
去耦电容的容值计算和布局布线 有源器件在开关时产生的高频开关噪声将沿着电源线传播。去耦电容的主要功能就是提供一个局部的直流电源给有源器件，以减少开关噪声在板上的传播， 和将噪声引导到地。 去耦电容的容值计算 去耦的初衷是：不论I C对电流波动的规定和要求如何都要使电压限值维持在规定的允许误差范围之内。 使用表达式： C⊿U=I⊿t 由此可计算出一个I C所要求的去耦电容的电容量C。 ⊿U是实际电源总线电压所允许的降低，单位为V。 I是以A（安培）为单位的最大要求电流； ⊿t是这个要求所维持的时间。 x i l i n x公司推荐的去耦电容容值计算方法： 推荐使用远大于1/m乘以等效开路电容的电容值。 此处m是在I C的电源插针上所允许的电源总线电压变化的最大百分数，一般I C 的数据手册都会给出具体的参数值。 等效开路电容定义为： C=P/(f U^2) 式中： P——I C所耗散的总瓦数； U——I C的最大D C供电电压； f——I C的时钟频率。
一旦决定了等效开关电容，再用远大于1/m的值与它相乘来找出I C所要求的总去耦电容值。然后还要把结果再与连接到相同电源总线电源插针的总数相 除，最后求得安装在每个连接到电源总线的所有电源插针附近的电容值。 去耦电容选择不同容值组合的原因： 在去耦电容的设计上，通常采用几个不同容值（通常相差二到三个数量级，如0.1u F与10u F），基本的出发点是分散串联谐振以获得一个较宽频率范 围内的较低阻抗。 电容谐振频率的解释： 由于焊盘和引脚的原因，每个电容都存在等效串联电感（E S L），因此自身会形成一个串联谐振电路，L C串联谐振电路存在一个谐振频率，随着电力的频 率不同，电容的特性也随之变化，在工作频率低于谐振频率时，电容总体呈容性，在工作频率高于谐振频率时，电容总体呈感性，此时去耦电容就失去了去耦的效 果，如下图所示。因此，要提高串联谐振频率，就要尽可能降低电容的等效串联电感。 电容的容值选择一般取决于电容的谐振频率。 不同封装的电容有不同的谐振频率，下表列出了不同容值不同封装的电容的谐振频率：
电解电容的技术参数标准电压 康富松电解电容的技术参数 漏电流 电解电容器的氧化膜介质,不是一层完美无暇的绝缘层,在其表面或多或少地存在有各种极微小的疵点、空洞、以及缝隙之类的缺陷,在外加电压的作用下,这些缺陷处的电子和离子作定向运动,就形成了电容器的介质漏电流。 另一方面,电容器两引出端之间及表面不可能很清洁,存在有一定的杂质离子,这些杂质离子同样在外加电压的作用下作定向运动,这就形成了电容器的表面漏电流。 因此电容器的漏电流由两部分组成，即介质漏电流和表面漏电流。铝电解电容器的漏电流I可用式a表示：I=KCRUR ……（a）式中I ——漏电流μA K——漏电流常数μA/V·μF，K值一般为0.05～0.002μA/ V·μF CR——标称电容量μF UR——额定电压V 损耗角正切值tan 一个实际电容器相当于理想的纯电容并联一个电阻。纯电容中贮存的功率称之为无功功率,电阻上损耗的功率称之为有功功率。有功功率与无功功率之比称之为电容器的损耗角正切值,通常用tg 表示。 由电容器的损耗角正切值的定义可知, tg 是一个没有单位的量, tg 值越大,表明电容器的有功功率越大,消耗的能量越大。 使用温度范围：-55~+105℃ 额定工作电压：6.3~500V
容量允许偏差：±20%（m）、（at 20℃，120HZ）标称参数就是电容器外壳上所列出的数值。 静电容量，用μF表示。 工作电压(working voltage)简称WV，应为标称安全值，也就是说应用电路中，不得超过此标称电压。 温度、常见的大多为105度。高温条件下要优选105度标称的。一般情况下优选高温度系数的对于改善其他参数性能也有积极的帮助。 阻抗Z 在特定的频率下、阻碍交流电通过的电阻即为阻抗、与电容等效电路中的电感值、电容值有密切的关系、且与ESR也有关系。Z=√ [ESR2+(XL-XC)2] 式中XC=1/ωC=2πfC XL=ωL=2πfL
如何选择和计算滤波电容 问：在电路设计过程中,要用电容来进行滤波.有时要用电解电容,有时要陶瓷电容.有时两种均要用到.我想问一下:用电解电容的作用是什么?用普通陶瓷电容的作用是什么?如何计算其容量的???对于电解电容的耐压又该如何选择确定? 哪些情况用电解电容,哪些情况下用陶瓷电容,哪些情况下两种均要用? ~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~ 答： ----- 滤波电容范围太广了，这里简单说说电源旁路（去藕）电容。 滤波电容的选择要看你是用在局部电源还是全局电源。对局部电源来说就是要起到瞬态供电的作用。为什么要加电容来供电呢？是因为器件对电流的需求随着驱动的需求快速变化（比如DDR controller）,而在高频的范围内讨论，电路的分布参数都要进行考虑。由于分布电感的存在，阻碍了电流的剧烈变化，使得在芯片电源脚上电压降低－－也就是形成了噪声。而且，现在的反馈式电源都有一个反应时间－－也就是要等到电压波动发生了一段时间（通常是ms或者us级）才会做出调整，对于ns 级的电流需求变化来说，这种延迟，也形成了实际的噪声。所以，电容的作用就是要提供一个低感抗（阻抗）的路线，满足电流需求的快速变化。 基于以上的理论，计算电容量就要按照电容能提供电流变化的能量去计算。选择电容的种类，就需要按照它的寄生电感去考虑－－也就是寄生电感要小于电源路径的分布电感。 具体的说明在很多书上都有。提供一个参考书:high speed digital design ch8.2. ------------------------------ 讨论问题必须从本质上出发。首先，可能都知道电容对直流是起隔离作用的，而电感器的作用则相反。所有的都是基于基本原理的。那这时，电容就有了最常见的两个作用。一是用于极间隔离直流，有人也叫作耦合电容，因为它隔离了直流，但要通过交流信号。直流的通路局限在几级间，这样可以简化工作点很复杂的计算，二是滤波。基本上就是这两种。作为耦合，对电容的数值要求不严，只要其阻抗不要太大，从而对信号衰减过大即可。但对于后者，就要求从滤波器的角度出发来考虑，比如输入端的电源滤波，既要求滤除低频（如有工频引起的）噪声，又要滤除高频噪声，故就需要同时使用大电容和小电容。有人会说，有了大电容，还要小的干什么？这是因为大的电容，由于极板和引脚端大，导致电感也大，故对高频不起作用。而小电容则刚好相反。巨细据此可以确定电容量。而对于耐压，任何时候都必须满足，否则，就会爆炸，即使对于非电解电容，有时不爆炸，其性能也有所下降。讲起来，太多了，先谈这么多。 --------------------- 都是滤波的作用，铝电解电容容量比较大，主要用于虑除低频干扰。容量大约为1mA电流对应2～3μf，如过要求高的时候可以1mA对应5～6μf。无极性电容用于虑除高频信号。单独使用的时候大部分是去藕用的。有时可以与电解电容并联使用。陶瓷电容的高频特性比较好，但是在某个频率（大约是6MHz记不太清了）是容量下降的很快。 ---------- 电容的寄生电感主要包括内部结构决定的电感和引线电感。电解电容的寄生电感主要由内部结构决定。印象中铝电解电容在20～30k以上就表现除明显的电感特性。钽电容在1MHz 左右。陶瓷电容的高频特性就好很多。但是陶瓷电容有压电效应，不适于音频放大电路的输入和输出。
电解电容：可分为无极性和有极性两类，无极性电容下述两类封装最为常见，即0805、0603；而有极性电容也就是我们平时所称的电解电容，一般我们平时用的最多的为铝电解电容，由于其电解质为铝，所以其温度稳定性以及精度都不是很高，而贴片元件由于其紧贴电路版，所以要求温度稳定性要高，所以贴片电容以钽电容为多，根据其耐压不同，贴片电容又可分为A、B、C、D四个系列，具体分类如下： 类型封装形式耐压 A 3216 10V B 3528 16V C 6032 25V D 7343 35V无极性电容的封装模型为RAD系列，例如“RAD-0.1”“RAD-0.2”“RAD-0.3”“RAD-0.4”等，其后缀的数字表示封装模型中两个焊盘间的距离，单位为“英寸”。电解电容的封装模型为RB系列，例如从“RB-.2/.4”到“RB-.5/.10”，其后缀的第一个数字表示封装模型中两个焊盘间的距离，第二个数字表示电 容外形的尺寸，单位为“英寸”。 1.电阻电容的封装形式如何选择，有没有什么原则?比如,同样是104的电容有0603、0805的封装， 同样是10uF电容有3216，0805,3528等封装形式，选择哪种封装形式比较合适呢? 我看到的电路里常用电阻电容封装： 电容： 0.01uF可能的封装有0603、0805 10uF的封装有3216、3528、0805 100uF的有7343 320pF封装：0603或0805 电阻： 4.7K、10k、330、33既有0603又有0805封装 请问怎么选择这些封装? 2.有时候两个芯片的引脚(如芯片A的引脚1,芯片B的引脚2)可以直接相连，有时候引脚之间(如A-1和B-2)之间却要加上一片电阻，如22欧，请问这是为什么?这个电阻有什么作用?电阻阻值如何选择? 3.藕合电容如何布置？有什么原则？是不是每个电源引脚布置一片0.1uf？有时候看到0.1uf和10uf 联合起来使用，为什么?
同容值电容的并联与反谐振（Anti-Resonance） 容值不同的电容具有不同的谐振点。图11画出了两个电容阻抗随频率变化的曲线。 图11 两个不同电容的阻抗曲线 左边谐振点之前，两个电容都呈容性，右边谐振点后，两个电容都呈感性。在两个谐振点之间，阻抗曲线交叉，在交叉点处，左边曲线代表的电容呈感性，而右边曲线代表的电容呈容性，此时相当于LC并联电路。对于LC并联电路来说，当L和C上的电抗相等时，发生并联谐振。因此，两条曲线的交叉点处会发生并联谐振，这就是反谐振效应，该频率点为反谐振点。
图12 不同容值电容并联后阻抗曲线 两个容值不同的电容并联后，阻抗曲线如图12所示。从图12中我们可以得出两个结论： a 不同容值的电容并联，其阻抗特性曲线的底部要比图10阻抗曲线的底部平坦得多（虽然存在反谐振点，有一个阻抗尖峰），因而能更有效地在很宽的频率范围内减小阻抗。 b 在反谐振（Anti-Resonance）点处，并联电容的阻抗值无限大，高于两个电容任何一个单独作用时的阻抗。并联谐振或反谐振现象是使用并联去耦方法的不足之处。 在并联电容去耦的电路中，虽然大多数频率值的噪声或信号都能在电源系统中找到低阻抗回流路径，但是对于那些频率值接近反谐振点的，由于电源系统表现出的高阻抗，使得这部分噪声或信号能量无法在电源分配系统中找到回流路径，最终会从PCB上发射出去（空气也是一种介质，波阻抗只有几百欧姆），从而在反谐振频率点处产生严重的EMI问题。因此，并联电容去耦的电源分配系统一个重要的问题就是：合理的选择电容，尽可能的压低反谐振点处的阻抗。 相同容值电容的并联 使用很多电容并联能有效地减小阻抗。63个0.0316 uF的小电容（每个电容ESL为1 nH）并联的效果相当于一个具有0.159 nH ESL的1.9908 uF电容。
旁路、退耦、耦合电容的选取 高手和前辈们总是告诉我们这样的经验法则：“在电路板的电源接入端放置一个1～10μF 的电容，滤除低频噪声；在电路板上的电源与地线之间放置一个0.01～0.1μF 的电容，滤除高频噪声。”在书店里能够得到的大多数的高速PCB 设计、高速数字电路设计的经典教程中也不厌其烦的引用该首选法则（老外俗称Rule of Thumb ）。但是为什么要这样使用呢？各位看官，如果你是电路设计高手，你可以去干点别的更重要的事情了，因为以下的内容仅是针对我等入门级甚至是门外级菜鸟。 做电路的人都知道需要在芯片附近放一些小电容，至于放多大？放多少？怎么放？将该问题讲清楚的文章很多，只是比较零散的分布于一些前辈的大作中。鄙人试着采用拾人牙慧的方法将几个问题放在一起讨论，希望能加深对该问题的理解；如果很不幸，这些对你的学习和工作正好稍有帮助，那我不胜荣幸的屁颠屁颠的了。（以上有些话欠砍，在此申明以上不是我所写） 什么是旁路？ 旁路（Bypass ），在电路中为了改变某条支路的频率特性，使得它在某些频段内存在适当的阻值，而在另一些频段内则处于近似短路的状态，于是便产生了旁路电容的概念。旁路电容之所以为旁路电容，是因为它旁边还存在着一条主路， 而并不是某些电容天生就是用来做旁路电容的，也就是说什 么种类的电容都可以用来做旁路电容，关键在于电容容值的 大小合适与否。旁路电容并不是电解电容或是陶瓷电容的专 利。之所以低频电路中多数旁路电容都采用电解电容原因在 于陶瓷电容容值难以达到所需要的大小。 使用旁路电容的目的就是使旁路电容针对特定频率以上 的信号相对于主路来说是短路的。如图形式：要求旁路电容需要取值的大小； 已知：1、旁路电容要将流经电阻R 的频率高于f 的交流信号近似短路。求旁路电容的大小? Ic Ir
1 范围 铝电解电容器检验标准 本标准适用于我公司自行开发产品所用的铝电解电容器的来料检验 2 引用标准及检验依据 2828 1987 逐批检查计数抽样程序及抽样表 适用于连续批的检查 5993-1986 电子设备用固定电容器 第 4 部分:分规范固体和非固体电解质铝电容器(可供 认证用) 相应铝电解电容器数据手册或技术规格书 3 检验项目 3.1 包装标志 3.2 外观检验 3.3 可焊性 3.4 电性能 3.5 耐久性 4 验收标准 4.1 包装 标志检验 4.1.1 抽样方法 缺陷类别 C 正常检查一次抽样方案 一般检查水平 AQL 值:4.0 4.1.2 检验 包装必须完整 包装箱 盒 内无异物 污垢 箱 盒 体应牢固 无破损 开裂 散包现象 如 箱 盒 体严重破损 散包的 一律作退货处理 包装上必须有生产厂家 产品名称 型号 数量 生 产日期 批号 合格证等标志 4.2 外观检验 4.2.1 抽样方法 缺陷类别 B 正常检查一次抽样方案 一般检查水平 AQL 值 0.65 4.2.2 检验
4.2.2.1 封装 铝电解电容器的壳体应封装整洁 无变形 破裂现象 外面漆层无脱落 顶部应有防爆槽 无凹凸 现象 4.2.2.2 标记 型号 容量 文字 正负极标记应标准 清晰 负极标记与铝电解电容器引脚短脚方向要一致 用 三氯乙烷清洗液浸泡 20 分钟后无掉字现象 4.4.2.3 引脚 铝电解电容器引脚不应有伤痕 断裂 氧化 松动及弯折现象 4.2.2.4 尺寸 用卡尺测量外形尺寸应符合相应铝电解电容器数据手册或技术规格书要求 4.3 可焊性 4.3.1 抽样方法 缺陷类别 B 正常检查一次抽样方案 特殊检查水平 S-2 AQL 值 1.0 4.3.2 检验 将焊锡缸温度调至 235 5 将铝电解电容器引脚浸入锡中,浸入时间:3s 0.5s,用放大镜观察 上锡部分,焊料附着面积应大于浸渍部分的面积的 90 4.4 电性能 4.4.1 抽样方法 缺陷类别:A 正常检查一次抽样方案 一般检查水平: AQL 值:0.1 4.4.2 检验 4.4.2.1 铝电解电容容量 用电容测量仪测试铝电解电容容量 误差范围应符合相应技术规格书要求 常见参数见附表 4.4.2.2 漏电流 用漏电流测试仪测试铝电解电容器的漏电流 应符合相应技术规格书要求 常见参数见附表 4.4.2.3 额定电压 对每批铝电解电容器抽取十只 施加额定电压的 1.2 倍 十分钟内应不出现发热 漏液 变形 凹 凸和爆炸现象 4.5 耐久性
关于铝电解电容的选择方法和要点 电路系统性能的稳定可靠，与选用的元器件参数、等级、质量等密切相关。设计师应针对产品应用环境以及电性能的要求，准确提出对元件参数的具体要求，包括标称值、精度和误差要求、稳定性要求、温度范围要求、安装尺寸以及与电路性能密切相关的其它要求。因在所有的被动元件中，铝电解电容的失效率最高，所以选型尤为重要。铝电解电容选型要点：容量，耐压，温度范围，元件封装形式与尺寸纹波电流、纹波电压漏电流、ESR、散逸因数、阻抗/频率特性电容寿命实际需要、性能和成本等综合考量电子元件技术网通过调查工程师在铝电解选型和应用中碰到的问题提出，要关注耐压、容量、温度和尺寸几个参数，也要注意铝电解电容对整个电路的稳定性问题。铝电解电容是以经过蚀刻的高纯度铝箔作为阳极，以浸有电解液的薄纸或布做阴极构成的极性电容器。优点：容量大、耐压高、价格便宜缺点：漏电流大、误差大、稳定性差、寿命随温度的升高下降很快数字电路中使用的铝质电解电容一般用于电源平滑滤波，除容量、耐压、容量误差、工作温度、封装尺寸等熟知的参数外，还有儿个有关电容器品质的重要参数，包括损耗角正切、漏电流、等效串联电阻ESR、允许的纹波电流、使用寿命等。这
些参数不标在成品封装外皮上，只在产品规格书中体现的，但这些参数有可能是关系电路性能的关键。容量和额定工作电压铝电解电容本体上标有的容量和耐压，这两个参数是很重要，是选用电容最基本的内容。在实际电容选型中，对电流变化节奏快的地方要用容量较大的电容，但并非容量越大越好，首先，容量增大，成本和体积可能会上升，另外，电容越大充电电流就越大，充电时间也会越长。这些都是实际应用选型中要考虑的。额定工作电压：在规定的工作温度范围内，电容长期可靠地工作，它能承受的最大直流电压。在交流电路中，要注意所加的交流电压最大值不能超过电容的直流工作电压值。常用的固定电容工作电压有6.3V、10V、16V、25V、50V、63V、100V、2500V、400V、500V、630V。电容在电路中实际要承受的电压不能超过它的耐压值。在滤波电路中，电容的耐压值不要小于交流有效值的1.42倍。另外还要注意的一个问题是工作电压裕量的问题，一般来说要在15％以上。例如某电容的额定电压是50V，虽然涌浪电压可能高至63V，但一般最高只会施加42V电压。让电容器的额定电压具有较多的余裕，能降低内阻、降低漏电流、降低损失角、增加寿命。虽然说，48V的工作电压使用50V的铝电解电容短时间不会出现问题，但使用久了，寿命就有可能降低。介质损耗 电容器在电场作用下消耗的能量，通常用损耗功率和电容器
高速电路板上使用最多的是什么东西？去耦电容！ 关键词：去耦（decouple）、旁路（Bypass）、等效串联电感（ESL）、等效串联电阻（ESR）、高速电路设计、电源完整性（PI）、信号完整性（SI） 高手和前辈们总是告诉我们这样的经验法则：“在电路板的电源接入端放置一个1～10μF的电容，滤除低频噪声；在电路板上每个器件的电源与地线之间放置一个0.01～0.1μF的电容，滤除高频噪声。”在书店里能够得到的大多数的高速PCB设计、高速数字电路设计的经典教程中也不厌其烦的引用该首选法则（老外俗称Rule of Thumb）。但是为什么要这样使用呢？各位看官，如果你是电路设计高手，你可以去干点别的更重要的事情了，因为以下的内容仅是针对我等入门级甚至是门外级菜鸟。 做电路的人都知道需要在芯片附近放一些小电容，至于放多大？放多少？怎么放？将该问题讲清除的文章很多，只是比较零散的分布于一些前辈的大作中。鄙人试着采用拾人牙慧的方法将几个问题放在一起讨论，希望能加深对该问题的理解；如果很不幸，这些对你的学习和工作正好稍有帮助，那我不胜荣幸的屁颠屁颠的了。 首先就我的理解介绍两个常用的简单概念。
什么是旁路？旁路（Bypass），是指给信号中的某些有害部分提供一条低阻抗的通路。电源中高频干扰是典型的无用成分，需要将其在进入目标芯片之前提前干掉，一般我们采用电容到达该目的。用于该目的的电容就是所谓的旁路电容（Bypass Capacitor）,它利用了电容的频率阻抗特性（理想电容的频率特性随频率的升高，阻抗降低，这个地球人都知道），可以看出旁路电容主要针对高频干扰（高是相对的，一般认为20MHz以上为高频干扰，20MHz以下为低频纹波）。 什么是退耦？退耦（Decouple），最早用于多级电路中，为保证前后级间传递信号而不互相影响各级静态工作点的而采取的措施。在电源中退耦表示，当芯片内部进行开关动作或输出发生变化时，需要瞬时从电源线上抽取较大电流，该瞬时的大电流可能导致电源线上电压的降低，从而引起对自身和其他器件的干扰。为了减少这种干扰，需要在芯片附近设置一个储电的“小水池”以提供这种瞬时的大电流能力。 在电源电路中，旁路和退耦都是为了减少电源噪声。旁路主要是为了减少电源上的噪声对器件本身的干扰（自我保护）；退耦是为了减少器件产生的噪声对电源的干扰（家丑不外扬）。有人说退耦是针对低频、旁路是针对高频，我认为这样说是不准确的，高速芯片内部开关操作可能高达上GHz，由此引起对电源线的干扰明显已经不属于
版 本 A.0 页次Page 1 of 2
版 本 A.0 页次 Page 2 of 2 用电桥测电容值将电解电容置于额定低温、高温和常温条件下分别测得的电容量偏差不得超过±5%。 3.3.2 耐压特性 用耐压测试仪测试，在正负极加上最大标称值直流电压60S，无异常（如发热严重、本体变形）。（注：测试大容量高耐压电解电容时先降电压调为0V，把电解电容正负极按要求接好后慢慢调节电压，直到电容的额定电压对电容充电直到充满为止。测试当中注意安全，测试完毕后对电解电容进行放电，以免触电。） 3.3.3漏电流测试 用电容漏电流测试仪器测试，漏电流I≤0.03CU+10μA。 3.3.4耐温测试 用烘烤箱烘烤10min ，烤箱温度设置在电解电容标称温度±2℃。电解电容无漏液及本体破裂及电容值超出 误差范围10％以上。 3.3.5损耗角正切tg 测试 用电桥测量电解电容损耗角。在100Hz 条件下测得的电解电容的损耗角应≤0.5。 3.3.6 可焊性 浸焊时，不用助焊剂，3S 内引脚四周有均匀地被焊料覆盖。 四 检验规则 4.1 为了检验提交的电解电容器质量是否符合本标准的要求，品质部、生产部应对电解电容器进行交收试验。 4.2 交收试验应从提交批的同一规格中电解电容器均匀抽取，同时提交验收的同一规格电解电容器应为同一批。五 抽样方案 交收试验按GB/T 2828-2003正常检验一次抽样方案执行，其检验项目、抽样方案、检验水平及合格质量水平应符合下表的规定。 验收条款 序号 检验项目 技术要求 试验方法抽样方案 缺陷分类 检查水平 AQL/% 1 外观 2.1 3.1 Ⅲ类 2 外形尺寸 2.2 3.2 Ⅱ类 Ⅱ 4.0 3 性能要求 2.3 3.3 一次 Ⅰ类 S-1 1.0 编制： 日期： 审核： 日期： 批准： 日期：
电容的用法和选择 问：我想知道如何为具体的应用选择合适的电容器，但我又不清楚许多不同种类的电容器有哪些优点和缺点? 答：为具体的应用选择合适类型的电容器实际上并不困难。一般来说，按应用分类，大多数电容器通常分为以下四种类型(见图14.1)： 2交流耦合，包括旁路(通过交流信号，同时隔直流信号) 2去耦(滤掉交流信号或滤掉叠加在直流信号上的高频信号或滤掉电源、基准电源和信号电路中的低频成分) 2有源或无源RC滤波或选频网络 2模拟积分器和采样保持电路(捕获和储存电荷) 尽管流行的电容器有十几种，包括聚脂电容器、薄膜电容器、陶瓷电容器、电解电容器，但是对某一具体应用来说，最合适的电容器通常只有一两种，因为其它类型的电容器，要么有的性能明显不完善，要么有的对系统性能有“寄生作用”，所以不采用它们。
问：你谈到的“寄生作用”是怎么回事? 答：与“理想”电容器不同，“实际”电容器用附加的“寄生”元件或“非理想”性能来表征，其表现形式为电阻元件和电感元件，非线性和介电存储性能。“实际”电容器模型如图14.2所示。由于这些寄生元件决定的电容器的特性，通常在电容器生产厂家的产品说明中都有详细说明。在每项应用中了解这些寄生作用，将有助于你选择合适类型的电容器。 图14.2 “实际”电容器模型 问：那么表征非理想电容器性能的最重要的参数有哪些? 答：最重要的参数有四种：电容器泄漏电阻RL(等效并联电阻EPR)、等效串联电阻(ESR)、等效串联电感(ESL)和介电存储(吸收)。 电容器泄漏电阻，RP：在交流耦合应用、存储应用(例如模拟积分器和采样保持器)以及当电容器用于高阻抗电路时，RP是一项重要参数，电容器的泄漏模型如图1 4.3所示。
7343 7227 (
“钽贴片电解电容有黑色或灰色标志的一头是正极，另外一头是负极。对于铝贴片电解电容就和普通直插电解电容一样，有杠杠的那端为负极。” 在网上查到这么一句话，可算是把板子上的钽电解全部平反了！ 之前在复位电路总是不正常，查来查去，是复位的钽电解极性接反了！ 以往用贴片电解大都就是对付钽电解电容，隐约在意识里知道画杠的一边是接高电位，就没有太注意其极性的表示方法。给医疗组的一哥们问起来：“它不跟普通电解电容一样么？普通电解画白道子的一端是‘负’极啊？再或者它应该和贴片二极管一样吧？二极管也是画白道子的那头是‘负’极诶！”——歪着头一想也是！极性的标识方法也应该有个‘统一’的原则吧？于是在此后焊的板子里所有的钽电解都掉了个头…… 终究是以有电容的地方电平被拉得特别低这一现象，标志着我对电解电容极性的表示方法完全混乱。 真服了这种‘下贱’的表示方法，同样是电解电容，钽电解虽然昂贵一点，也不能搞特殊啊！ 无极性电容以0805、0603两类封装最为常见； 0805具体尺寸：×× 1206具体尺寸：×× 贴片电容以钽电容为多，根据其耐压不同，又可分为A、B、C、D四个系列，具体分类如下： 类型封装形式耐压 A 3216 10V B 3528 16V C 6032 25V
D 7343 35V 贴片钽电容的封装是分为A型（3216），B型（3528）， C型（6032）， D型（7343），E型（7845）。 ------------------------------------- 贴片电容正负极区分 一种是常见的钽电容，为长方体形状，有“-”标记的一端为正； 另外还有一种银色的表贴电容，想来应该是铝电解。上面为圆形，下面为方形，在光驱电路板上很常见。这种电容则是有“-”标记的一端为负。 发光二极管：颜色有红、黄、绿、蓝之分，亮度分普亮、高亮、超亮三个等级，常用的封装形式有三类：0805、1206、1210 二极管：根据所承受电流的的限度，封装形式大致分为两类，小电流型（如1N4148）封装为1206，大电流型（如IN4007）暂没有具体封装形式，只能给出具体尺寸： X 3 X 电容：可分为无极性和有极性两类: 无极性电容下述两类封装最为常见，即0805、0603； 有极性电容也就是我们平时所称的电解电容，一般我们平时用的最多的为铝电解电容，由于其电解质为铝，所以其温度稳定性以及精度都不是很高，而贴片元件由于其紧贴电路版，所以要求温度稳定性要高，所以贴片电容以钽电容为多，根据其耐压不同，贴片电容又可分为A、B、C、D四个系列，具体分类如下： 类型封装形式耐压 A 3216 10V B 3528 16V C 6032 25V D 7343 35V
电解电容器测试方法详解 1目的 为了规范电解电容器来料检验及抽样计划，并促进来料质量的提高，特制定该检验规范。 2适用范围 适用于本公司IQC对电解电容器来料的检验。 3准备设备、工具： 所需工具及其规格型号如表一所示： 表一（工具规格型号） 品名规格/型号数量品名规格/型号数量 调压器0V～450V/三相1台电流表UNI-T 1台 万用表FLUKE-117C 1台游标卡尺mm/inch 1把 电桥测试 Zen tech 1台双综示波器LM620C型1台仪 高低温交 1台温度计1支变湿热试 验箱 4外观物理检测 4.1首先需检查待测电容是否有正规的《产品规格说明书》，其中需包括产品名称、规格型号、安 装尺寸、工艺要求、技术参数以及供应商名称、地址及其联系方式，以确保此批次产品是由正规 厂商提供。电容器上的标识应包括：商标、工作电压、标准静电容量、极性、工作温度范围。 4.2参考《产品规格说明书》的工艺参数，观察电容的外观、颜色、及其材质等参数是否与其所标注的工艺指标一致。 4.3用游标卡尺对电容的安装尺寸进行确认，确保电容的直径、高度以及引出端的直径与间距等参数在产品工艺的误差范围之内，且外观尺寸要符合本公司选用要求。 4.4 检查电容的外观，确保其外观整洁、无明显的变形、破损、裂纹、花斑、污
浊、锈蚀等不良状况；且其标识清晰牢固、正确完整。 4.5检查其引出端子，保证其端子端正、无氧化、无锈蚀、无影响其导电性能等状况，且引出端子无扭曲、变形和影响插拔的机械损伤。 4.6 检查电解电容标注的生产日期不应超过半年，并作好记录。 5容量与损耗测试 5.1用电桥测试其实际容量与标称容量是否一致（电解电容一般会有±20%的误差范围），其损耗角正切值tanθ(即D值)大小是否符合国家标准（电解电容器tanθ≤0.25）。 5.2对Zen tech电桥测试仪的使用方法：正确连接电源以后，按“POWER”键开启测试仪的工作电压；按“LCR”键选择测试类型（L：电感，C：电容，R：电阻）。 5.3按“UP”与“DOWN”键选择测试量程（μF、nF、pF），按“FREQ”键选择测试频率（100HZ、120HZ、1KHZ），可根据厂商提供的技术参数来选择所需的测试频率，本试验选择“100HZ”。 5.4按“SERIES”（串联）与“PARALLEL”（并联）选择测试的连接方式，小电容（10μF以下）要用并联模式，大电容（10μF及以上）用串联模式。 5.5设置完成后将电桥测试端口（“LOW”与“HIGH”）连接到电容两端，用标签纸分别记下其在显示屏上的容量值与损耗值。并将标签纸贴到相应的电容上，以便后续分析。 6纹波电压测试 6.1按下图连接电路，将待测电容接至可调直流电源（注意正负极不要接反），示波器探头正极串联一个无感电容（1μF 1200V.DC）至待测电容的正极。 6.2对示波器的设置，要先将其设置为直流测试档位，且示波器电压微调旋钮要锁死。
退耦电容原理 所谓退耦，既防止前后电路网络电流大小变化时，在供电电路中所形成的电流冲动对网络的正常工作产生影响。换言之，退耦电路能够有效的消除电路网络之间的寄生耦合。 退耦滤波电容的取值通常为47~200μF，退耦压差越大时，电容的取值应越大。所谓退耦压差指前后电路网络工作电压之差。 如下图为典型的RC退耦电路，R起到降压作用： 大家看到图中，在一个大容量的电解电容C1旁边又并联了一个容量很小的无极性电容C2 原因很简单，因为在高频情况下工作的电解电容与小容量电容相比，无论在介质损耗还是寄生电感等方面都有显著的差别（由于电解电容的接触电阻和等效电感的影响，当工作频高于谐振频率时，电解电容相当于一个电感线圈，不再起电容作用）。在不少典型电路，如电源退耦电路，自动增益控制电路及各种误差控制电路中，均采用了
大容量电解电容旁边并联一只小电容的电路结构，这样大容量电解电容肩负着低频交变信号的退耦，滤波，平滑之作用；而小容量电容则以自身固有之优势，消除电路网络中的中，高频寄生耦合。在这些电路中的这一大一小的电容均称之为退耦电容。 Re: 大电容由于容量大，所以体积一般也比较大，且通常使用多层卷绕的方式制作，这就导致了大电容的分布电感比较大（也叫等效串联电感，英文简称ESL）。 电感对高频信号的阻抗是很大的，所以，大电容的高频性能不好。而一些小容量电容则刚刚相反，由于容量小，因此体积可以做得很小（缩短了引线，就减小了ESL，因为一段导线也可以看成是一个电感的），而且常使用平板电容的结构，这样小容量电容就有很小ESL 这样它就具有了很好的高频性能，但由于容量小的缘故，对低频信号的阻抗大。 所以，如果我们为了让低频、高频信号都可以很好的通过，就采用一个大电容再并上一个小电容的方式。 常使用的小电容为 0.1uF的瓷片电容，当频率更高时，还可并联更小的电容，例如几pF，几百pF的。而在数字电路中，一般要给每个芯片的电源引脚上并联一个0.1uF的电容到地（这个电容叫做退耦电容，当然也可以理解为电源滤波电容,越靠近芯片越好），因为在这些地方的信号主要是高频信号，使用较小的电容滤波就可以了。
贴片电解电容的规格→贴片电解电容详细规格书 贴片电解电容规格书： V 6.3 10 16 25 35 50 μF D×L mm Impeda nce Ω I~ mA D×L mm Impeda nce Ω I~ mA D×L mm Impeda nce Ω I~ mA D×L mm Impeda nce Ω I~ mA D×L mm Impeda nce Ω I~ mA D×L mm Impeda nce Ω I~ mA 1.0 4×5.4 5.0 50 4×5.4 5.0 50 1.5 4×5.4 5.0 50 4×5.4 5.0 50 2.2 4×5.4 5.0 50 4×5.4 5.0 50 3.3 4×5.4 5.0 50 4×5.4 5.0 50 4.7 4× 5.4 5.0 50 4×5.4 5.0 50 5×5.4 2.6 80 6.8 4×5.4 5.0 50 5×5.4 2.6 80 6.3×5.4 1.3 115 10 4×5.4 5.0 50 5×5.4 2.6 80 5×5.4 2.6 80 6.3×5.4 1.3 115 15 5×5.4 2.6 80 6.3×5.4 1.3 115 6.3×5.4 1.3 115 6.3×5.4 1.3 115 22 4×5.4 5.0 50 5×5.4 2.6 80 5×5.4 2.6 80 6.3×5.4 1.3 115 6.3×5.4 1.3 115 6.3× 7.70.8 150 33 5×5.4 2.6 80 5×5.4 2.6 80 6.3×5.4 1.3 115 6.3×5.4 1.3 115 6.3×7.70.8 150 6.3×7.70.8 150 47 5×5.4 2.6 80 6.3×5.4 1.3 115 6.3×5.4 1.3 115 6.3×7.70.8 150 6.3×7.70.8 150 8×10.50.5 220 68 6.3×5.4 1.3 115 6.3×5.4 1.3 115 6.3×7.7 0.8 150 6.3×7.70.8 150 6.3×7.70.8 150 8×10.50.5 220 100 6.3×5.4 1.3 115 6.3×7.70.8 150 6.3×7.70.8 150 6.3×7.70.8 220 8×10.50.5 220 8×10.50.5 220 150 6.3×7.70.8 150 6.3×7.70.8 150 6.3×7.70.8 150 8×10.50.5 220 8×10.50.5 220 10×10.50.3 330 220 6.3×7.70.8 150 6.3×7.70.8 150 8×10.50.5 220 8×10.50.5 220 10×10.50.3 330 10×10.50.3 330 330 6.3×7.70.8 150 8×10.50.5 220 10×10.50.3 330 10×10.50.3 330 10×10.50.3 330 470 8×10.50.5 220 8×10.50.5 220 10×10.50.3 330 10×10.50.3 330 680 8×10.50.5 220 10×10.50.3 330 10×10.50.3 330 1000 10×10.50.3 330 10×10.50.3 330 东莞市荣誉电子有限公司是一家致力於贴片电解电容器的研发、生产、配套销售的电子企业,主要从事的产品有全系贴片电容，电解电容，贴片电解电容等等。选贴片电容就在东莞荣誉电子。铝电解电容器的工作介质为通过阳极氧化的方式在铝箔表面生成一层极薄的三氧化二铝（Al2O3），此氧化物介质层和电容器的阳极结合成一个完整的体系，两者相互依存，不能彼此独立；我们通常所说的电容器，其电极和电介质是彼此独立的。电解电容器的阳极铝箔、阴极铝箔通常均为腐蚀铝箔，实际的表面积远远大于其表观表面积，这也是铝质电解电容器通常具有大的电容量的一个原因。由于采用具有众多微细蚀孔的铝箔，通常需用液态电解质才能更有效地利用其实际电极面积。 贴片电解电容技术： 贴片电解电容技术性能： 项目Items 特性 Characteristics 工作温度范围 OperatingTemperatureRange -55℃ ~+105℃ 额定电压范围 RatedVoltageRange 6.3V ~ 50V 标称电容量范围 NominalCapacitanceRange 1 ~1000μF 标称电容量允许偏差 Nominal Capacitance Tolerance ±20%（20℃，120Hz） 漏电流 Leakage Current I≤0.01C R V R or 3(μA)，取较大者（施加额定电压 2分钟） C R ：标称电容量（μF） U R ：额定电压（V） I≤0.01C R V R or 3(μA) Whichever is greater(After 2 minutes’ application of rated voltage C R : Nominal Capacitance (μF) U R : Rated voltages (V) 损耗角正切（tgδ）Dissipation Factor (Max) 20℃, 120Hz U R (V) 6.3 10 16 25 35 50 tgδ0.22 0.19 0.16 0.14 0.12 0.10 耐久性Load Life +105℃施加额定电压1000小时后，电容器应满足以下要求： After 1000 hours’ application of rated voltage at 105℃, the capacitor shall meet the following requirement: 电容量变化率 Capacitance Change ±20%初始值以内（≤16V：±25% 初始值以内） Within ±20% of the initial value(≤16V: within ±25% of the initial value) 损耗角正切≤ 300%初始规定值
