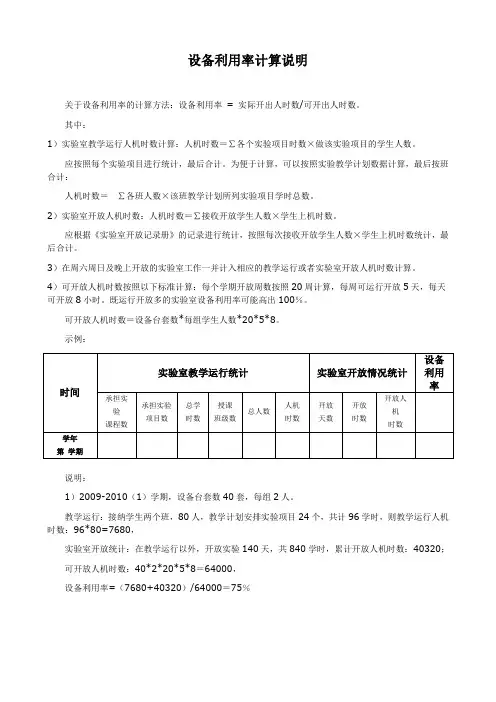

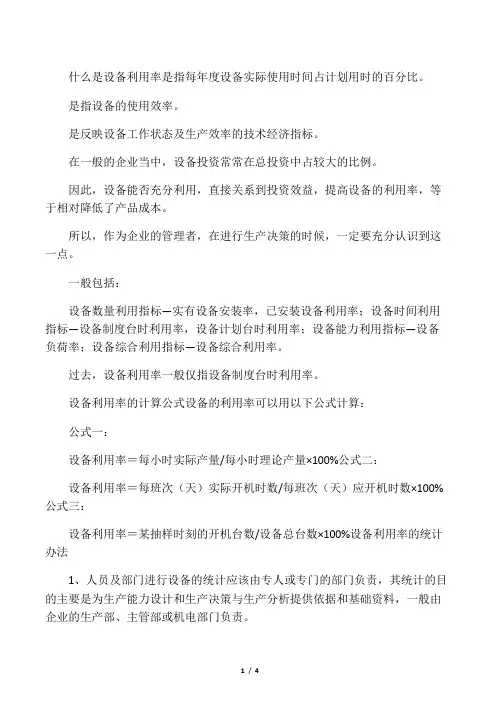

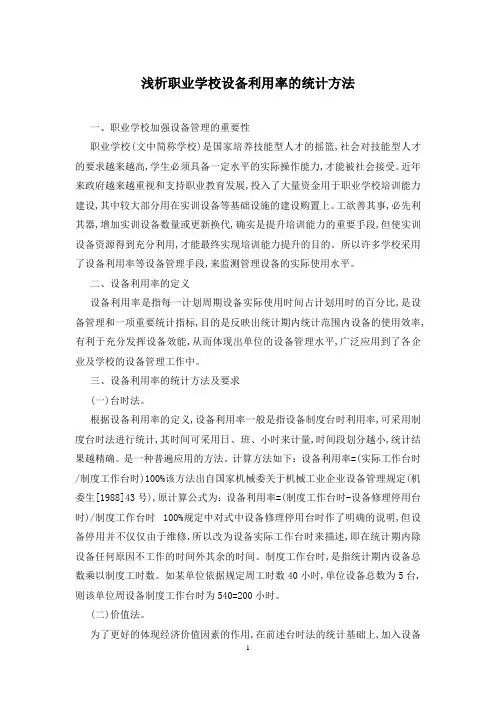

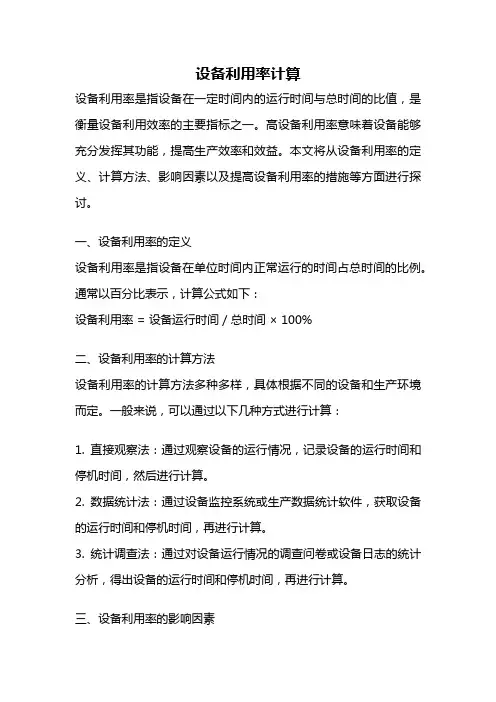

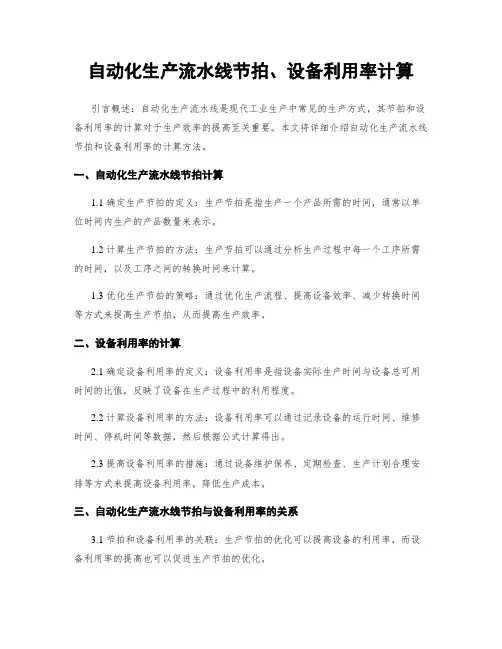

1、关于设备利用率的计算方法：设备利用率= 实际开出人时数/可开出人时数。
其中：
1）实验室教学运行人机时数计算：人机时数＝∑各个实验项目时数×做该实验项目的学生人数。
应按照每个实验项目进行统计，最后合计。为便于计算，可以按照实验教学计划数据计算，最后按班合计：
人机时数＝∑各班人数×该班教学计划所列实验项目学时总数。
2）实验室开放人机时数：人机时数＝∑接收开放学生人数×学生上机时数。
应根据《实验室开放记录册》的记录进行统计，按照每次接收开放学生人数×学生上机时数统计，最后合计。
3）在周六周日及晚上开放的实验室工作一并计入相应的教学运行或者实验室开放人机时数计算。
4）可开放人机时数按照以下标准计算：每个学期开放周数按照20周计算，每周可运行开放5天，每天可开放8小时。既运行开放多的实验室设备利用率可能高出100％。
可开放人机时数＝设备台套数*每组学生人数*20*5*8。
示例：
说明：
1）2009-2010（1）学期，设备台套数40套，每组2人。
教学运行：接纳学生两个班，80人，教学计划安排实验项目24个，共96学时，则教学运行人机时数：96*80=7680，
实验室开放统计：在教学运行以外，开放实验140天，共840学时，累计开放开放人机时数：40320；
可开放人机时数：40*2*20*5*8＝64000，
设备利用率=（7680+40320）/64000＝75％
