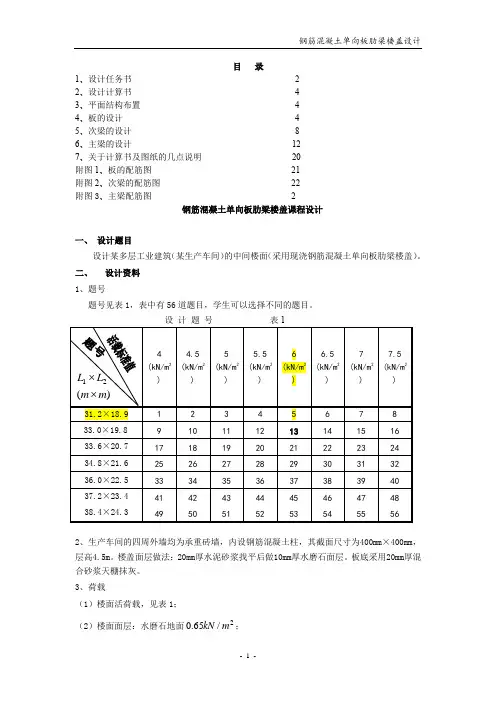

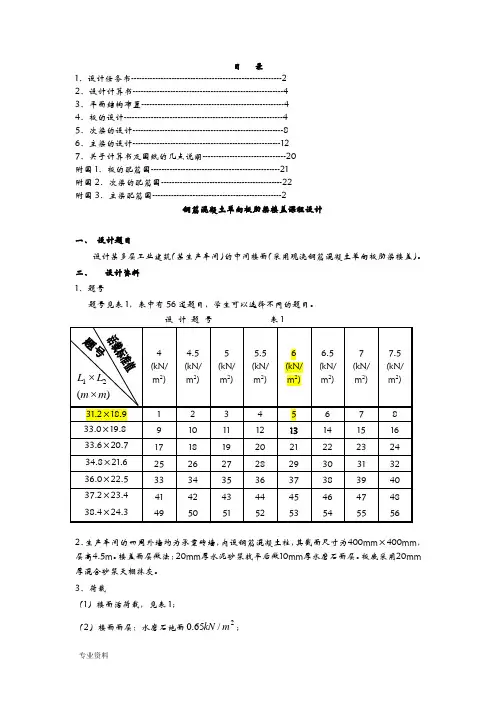

1、设计任务书 -------------------------------------------- 2
2、设计计算书 -------------------------------------------- 4
3、平面结构布置 ----------------------------------------- 4
4、板的设计 ---------------------------------------------- 4
5、次梁的设计 -------------------------------------------- 8
6、主梁的设计 ------------------------------------------- 12
7、关于计算书及图纸的几点说明------------------------------ 20
附图1、板的配筋图---------------------------------------- 21
附图2、次梁的配筋图-------------------------------------- 22
附图3、主梁配筋图---------------------------------------- 2
钢筋混凝土单向板肋梁楼盖课程设计
设计题目
设计某多层工业建筑(某生产车间)的中间楼面(采用现浇钢筋混凝土单向板肋梁楼盖) 设计资料3
1、题号
题号见表1,表中有56道题目，学生可以选择不同的题目。设计题号表1
2、生产车间的四周外墙均为承重砖墙，内设钢筋混凝土柱，其截面尺寸为400mn X 400mm 层高4.5m。楼盖面层做法：20mn厚水泥砂浆找平后做10mn厚水磨石面层。板底采用20mn厚混合砂浆天棚抹
3荷载
(1)楼面活荷载，见表1;
(2)楼面面层：水磨石地面0.65kN/m2；
灰。
(3)钢筋混凝土容重: 3
*'=24 ?25kN/m ；
(4)混合砂浆容重：F=17kN/m3；
(5)水泥砂浆容重：= 20kN /m3。
4、材料
（1 ）混凝土：C20、C25 或C30。
（2 ）钢筋：主梁及次梁受力筋采用HRB400钢筋，板内及梁内的其它钢筋可以采用HPB300钢筋。
三、设计内容
1、结构平面布置图：柱网、板、次梁及主梁的布置
2、板的强度计算
3、次梁强度计算
4、主梁强度计算
5、绘制结构施工图
（1）结构平面布置图（1:200）
（2）板的配筋图（1:50）
（3）次梁的配筋图（1:50 ；1:25）
（4）主梁的配筋图（1:40 ；1:20 ）及弯矩M、剪力V的包络图
（5 ）钢筋明细表及图纸说明
四、设计要求
要求完成全部的设计内容，完成设计计算书一份，设计图纸一套，建议手工画图和计算
机画图各占一半，学生也可以自己选择手画或计算机画图。
课程设计时间一周。
五、参考资料
1、《混凝土结构（下册，第二版）》，彭少民主编，武汉工业大学出版社，2010.2 ；
2、《混凝土结构（中册）混凝土建筑结构设计（第二版）》东南大学、同济大学、天津大学
合编，中国建筑工业出版社，2003.1 ；
3、《混凝土结构疑难释义附解题指导（第三版）》沈蒲生、罗国强编著，中国建筑工业出版
社，2003.8 ；
4、《建筑结构荷载规范》（GB50009-2012），中国建筑工业出版社，2012；
5、《混凝土结构设计规范》（GB50010-2010）,中国建筑工业出版社,2010 ；
6、《建筑工程课程设计指南》，沈蒲生主编，高等教育出版社，2005.1 ；
7、《楼盖结构设计原理》，沈蒲生编著，科学出版社，2003.9 ；
现浇钢筋混凝土单向板肋梁楼盖设计计算书
L 2/L I =5.2/2.1=2.48<3, 宜按照双向板设计，按照短 边方向受力的单
向板计算时，应沿长边方向布置足够数量的构造筋，此设计为单向板。
板的厚度按构造要求，对于工业建筑的楼盖板，要求，取板厚
h 二80mm
一丄I =2100/40 =52.5mm 。
40
1 1
次梁的截面高度应满足 h =（
? ）L=（289?433）mm ，取 400mm 则 12 18
1 1
b =（—?）h =（133?200）mm ,取b=2O0mm 。板的尺寸如图所示:
2 3
板的计算按塑性内力重分布计算，板的
—、平面结构布置：
由单向板的经济跨度 2?3m 次梁的经济跨度 4?6m 主梁的经济跨度 6?8m 确定主梁的 跨度为6.3m,次梁的跨度为5.2m,主梁每跨内布置两根次梁,板的跨度为2.1m 。楼盖结构布 置图见图一。
呂
打
*
52C0
1
A
、板的设计:
1荷载:
恒荷载标准值：
水磨石面层
80mmi钢筋混凝土板
平顶粉刷_________________________________________________________________________________________
恒载：
活载：因为工业建筑楼盖且楼面活荷载标准值大于
4.0kN / m，所以活荷载分项系数取1.3 。
线恒载设计值：
线活载设计值：
合计：
2、内力计算
次梁截面为200mm 400mm，现浇板在墙上的支承长度不小于100mm取板在墙上的支承长度为120mm
板的计算跨度：
边跨：
取(a = 120mm)
中间跨：(a = 120mm)
计算跨度差：( ) ，板为多跨连续板，对于跨数超过五
跨的等截面连续板，其各跨受荷相同，且跨差不超过10%寸，均可按五跨等跨度连续板计算计算简图如图三：122020
1900
jOlTITI厚混舉土
板
连续板各截面的弯矩计算见下表:
3、截面承载力计算
b = 1000mm,设a s= 20mm,则h0= h - a s= 80 - 20 = 60mm a 1=1.0，连续板截面的配筋计算见下表：
中间板带②?⑥轴线之间，各区格板的四周与梁整体连接，故其中间跨的跨中截面（M2、M3）和中间支座（M e）考虑板的内拱作用，计算弯矩可以减少20%
连续板的配筋示意图见图四（a）（b）:
