光栅文件坐标配准流程
王勇毅
一、原始纸质图扫描光栅文件
上图为河北西郝庄铁矿区一张纸质1:2000储量估算图扫描后的jpg格式光栅文件（也可为tif、jpg、bmp格式），要在Mapgis中进行光栅文件坐标配准
二、光栅文件坐标配准。
1、生成标准图框。
1）“实用服务”模块→投影变换→系列标准图框→用键盘生成矩形图框，出现以下对话框：
2）以光栅图内图廓左下角X及Y值作为起始公里值，以内图廓右上角X及Y坐标值作为结束公里值，单位为公里。
原图左下角X及Y坐标值为：
X=527.65；Y=4084.6；
原图右上角X及Y坐标值为：
X=528.60；Y=4085.90；
3）“坐标系”选“国家坐标系”，“矩形分幅方法”选“任意公里矩形分幅”
4）X坐标值前两位38为3度带带号，原图比例尺为1:2000，网格间距xd及yd均为0.2，网格线类型选“绘制实线坐标线”，各参数输入结果如下图所示：
点击确定，图框自动生成如下图。
5）点击“文件”→“另存文件”→选定全部点、线、区文件→“确定”
6）指定存放目录→以“图框”名将点、线、区文件全部存在指定的文件夹中
2、生成MAPGIS内部msi影像文件
1）返回MAPGIS主界面→图像处理→图像分析，
2）文件→数据输入，出现如下对话框：
3）“转换数据类型”处选择要转换光栅文件的类型（如JPG、tif、bmp等）→点“添加文件[F]”选择要转换的光栅文件→“目标文件目录”处点“…”指定转换后的msi影像文件存放目录→点“转换[V]”即生成msi影像文件。
3、光栅文件校正
1）文件→打开影像→选定以上生成的msi影像文件→打开，则装入msi影像文件
2）镶嵌融合→打开参照文件→参照点/线/区文件→选定前面生成
的标准图框文件
此时页面中显示影像图及前面生成的标准图框。
3）采集控制点
为保证配准精度，至少选取10—13个控制点，即4个图幅角点和6—9个分布均匀的方格网交点（最好全部选择方格网交点）。以下按左下-左上-右下-右上依次添加4个控制点进行配准为例
①在上图左边影像图中放大内图框左下角→镶嵌融合→添加控制点→对准选择一个控制点，
②在上图右边的标准图框中放大内图框左下角→镶嵌融合→添加控制点→对准选择一个对应的控制点
③敲空格键→确定,则第一个控制点对应值在下面显示出来
然后依次移动左边影像图及右边标准图框，依次对左上角点→右上角点→右下角点重复①～③操作，完成所有控制点采集。
每确定一个控制点后，影像图下方控制点ID就会依次出现控制
点的X、Y坐标。
要删除一个控制点，只需在图下方选定控制点所在行→镶嵌融合→删除控制点
4）校正预览：
镶嵌融合→校正预览，查看右边校正后的影像是否准确
5）影像校正：镶嵌融合→影像校正→指定校正后的影像文件名及保存路径→保存
4、编辑系统中添加影像文件
像文件，就可开始文件的点、线、面矢量化。
电子政务地理信息系统综合平台研究 金笑天1 段玉山2 张殊楠1 (1 上海众恒信息产业有限公司,上海200040) (2 华东师范大学地理系,上海 200062) 基金项目:基金(No.2002AA114010);上海构件库及其应用; 摘 要：地理信息系统(GIS)作为电子政务系统的一个主要组成部分发挥着重要作用，为了进一步整合业务条线系统和各类数据资源，本文提出并设计了作为电子政务应用和管理纽带的GIS综合平台,主要包括信息流控制平台，信息维护平台等，该平台为空间数据、地理信息系统、业务系统的共享复用与建设提供了一种解决方案。最后探讨了如何基于构件技术实现地理信息系统综合平台。基于该设计思路构建了上海市首个区县级别地理信息系统综合平台。 关键词：地理信息系统；综合平台；电子政务；构件 中图法分类号: TP319文献标识码:B Research of digital government geographic information system integration platform Jin Xiao-tian,Duan Yu-shan,Zhang Shu-nan (1 Shanghai Triman Information & Technology Co.,Ltd,Shanghai,China,200040) (2 Geography Department, East China Normal University, Shanghai,China,200062) 【Abstract】 As a main part of digital government Geographic Information System(GIS) has a key value.For integrating the operation system and data resources this paper discusses the design of GIS integration platform which is the link of digital government application and management.The flatform includes the information flow control platform,information maintaince platform and etc.It gives a solution of resusing and instructing spatial data、GIS and operation system.This papers also discusses the use of component technology to realize GIS integration platform.The first Shanghai district and county level GIS integration platform is constructed based on the design idea. 【Key Words】Geographic Information System；integration platform； digital government；component 1．建设背景 地理信息系统（GIS）是一种输入、存储、管理、分析和显示地理信息的计算机系统，是分析和处理地理空间数据的通用技术，是信息技术的一个重要分支，主要应用在环境、资源、交通、商业等行业领域，是数字城市、电子政务系统的重要组成部分。电子政务是各有关部门和各级政府利用信息和网络通信技术，加强政府的管理，实现政务公开、提高效率、科学决策、改进和完善服务职能的重要手段，是一项重要的系统工程。近年来基于空间信息管理和应用的各个行业领域的业务条线GIS系统的建设蓬勃发展，例如房地GIS，商业GIS，环保GIS，园林GIS等一系列GIS系统，它们作为电子政务系统的空间信息子系统，在提供空间服务，改善业务效率，加强政府职能，为民服务等诸多方面发挥着重要作用。 但在这些诸多条线GIS系统建设中存在如下一些问题：条块分割，形成“信息孤岛”，
实验五栅格数据的空间分析 一、实验目的 理解空间插值的原理，掌握几种常用的空间差值分析方法。 二、实验内容 根据某月的降水量，分别采用IDW、Spline、Kriging方法进行空间插值，生成中国陆地范围内的降水表面，并比较各种方法所得结果之间的差异，制作降水分布图。 三、实验原理与方法 实验原理：空间插值是利用已知点的数据来估算其他临近未知点的数据的过程，通常用于将离散点数据转换生成连续的栅格表面。常用的空间插值方法有反距离权重插值法（IDW）、 样条插值法（Spline）和克里格插值方法（Kriging）。 实验方法：分别采用IDW、Spline、Kriging方法对全国各气象站点1980年某月的降水量进行空间插值生成连续的降水表面数据，分析其差异，并制作降水分布图。 四、实验步骤 ⑴打开arcmap，加载降水数据，行政区划数据，城市数据，河流数据，并进行符号化， 对行政区划数据中的多边形取消颜色填充 ⑵点击空间分析工具spatial analyst→options，在general标签中将工作空间设置为实验数据所在的文件夹
⑶点击spatial analyst→interpolate to raster→inverse distance weighted，在input points 下拉框中输入rain1980，z字段选择rain，像元大小设置为10000 点击空间分析工具spatial analyst→options，在extent标签中将分析范围设置与行政区划一致，点击spatial analyst→interpolate to raster→inverse distance weighted，在input points下拉框中输入rain1980，z字段选择rain，像元大小设置为10000 点击空间分析工具spatial analyst→options在general标签中选province作为分析掩膜，点击spatial analyst→interpolate to raster→inverse distance weighted，在input points下拉框中输入rain1980，z字段选择rain，像元大小设置为10000

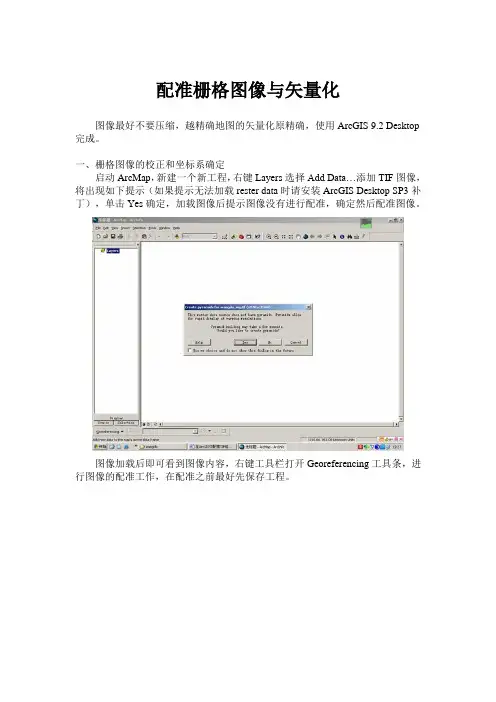

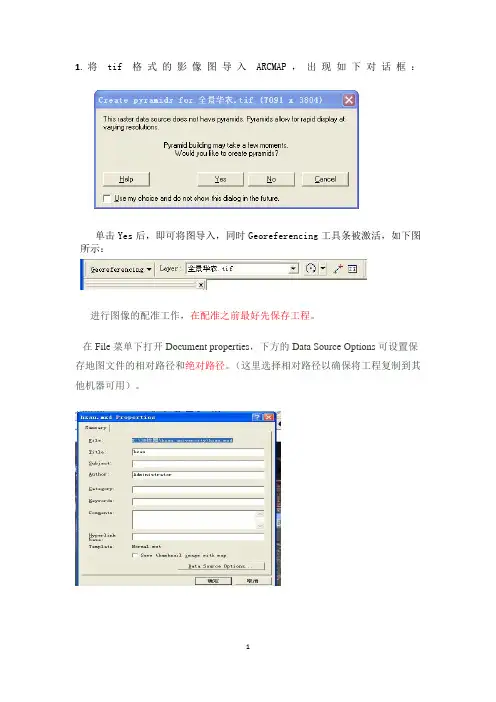

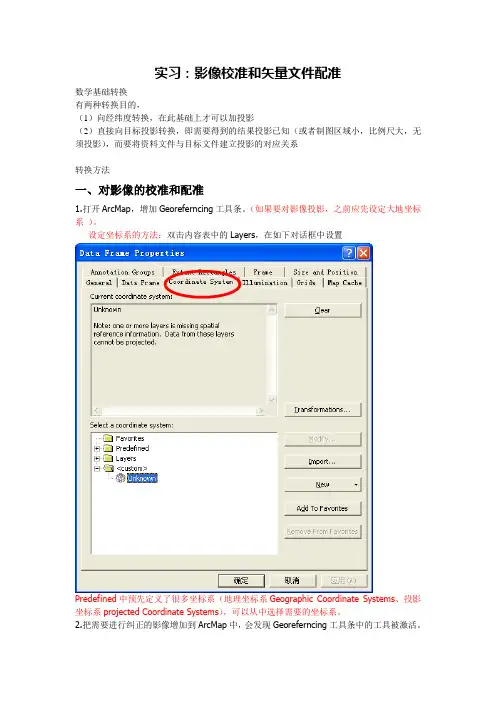

图像 在ArcGIS中配准（TIF、JPEG）栅格图像 在ArcGIS中配准（TIF、JPEG）栅格图像最好不要压缩，越精确地图的矢量化原精确，使用ArcGIS 9.2 Desktop完成。 栅格图像的校正和坐标系确定 启动ArcMap，新建一个新工程，右键Layers选择Add Data…添加TIF图像，将出现如下提示（如果提示无法加载rester data时请安装ArcGIS Desktop SP3补丁），单击Yes确定，加载图像后提示图像没有进行配准，确定然后配准图像。 图像加载后即可看到图像内容，右键工具栏打开Georeferencing工具条，进行图像的配准工作，在配准之前最好先保存工程。 在File菜单下打开Map Properties编辑地图属性，Data Source Options可设置保存地图文件的相对路径和绝对路径。（这里选择相对路径以确保将工程复制到其他机器可用）。 配准前要先读懂地图，望都县土地利用现状图采用1954北京坐标系，比例尺1:40000，查阅河北省地图发现望都县位于东经115度附近，那么按6度分带属于20带中央经线117度，按3度分带属于38带。从图框看到的公里数发现没有带号，应该是公里数。 这里只找了4个点进行配置（可以找更多的点），从左到右从下到上，逆时针编号为1、2、3、4；在ArcMap中单击Georefercning工具条上的Add Control Ponit工具（先掉Auto Adjuest 选项），添加4个点控制点。 然后编辑Link Table中的4个控制点的代表的公里数，然后单击“Georeferecning下拉菜单的Auto Adjuest”图像即进行校正这时可看到参差值这里是0.00175（Total RMS）非常小说明配准较为精确。单击Save按钮可将控制点信息保存到文件，单击Load按钮可从文件加载控制点坐标。 给校准后的地图选择适合的坐标系，右键Layers打开Properties对话框属性对话框选择投影坐标系，（Prokected Coordinate Systems）展开Predefined/ Prokected Coordinate Systems/Gauss Kruger/Beijing 1954下找Beijing 1954 GK Zone 20坐标系（高斯克里克投影20带无带号），单击确定保存工程；这时配准工作即完成，在状态栏就可以看到正确的坐标单位了。 最后保存校正重新生成采样数据，单击“Georeferencing”工具条的“Rectify”菜单矫正并
