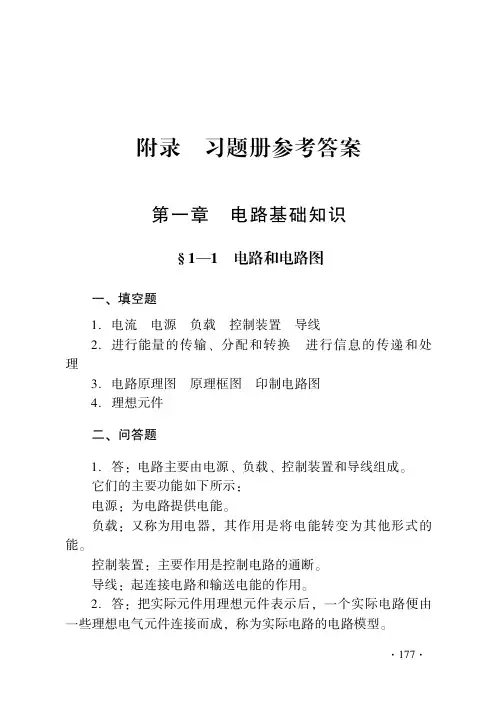

二、判断题
1.导体中的电流由电子流形成,故电子流动的方向就是电流的方向。(×) 2.电源电动势的大小由电源本身性质所决定,与外电路无关。(√)
3.电压和电位都随参考点的变化而变化。(×)
4.我们规定自负极通过电源内部指向正极的方向为电动势的方向。(√)
三、问答题
1.电路主要由哪些部分组成它们的主要功能是什么
答:电路主要由电源、负载、导线和开关组成。电源是提供电能的装置;负载是实现电路功能的装置。导线是在电路中起连接作用。开关是控制装置。
2.简述电压、电位、电动势的区别。电源内部电荷移动和电源外部电荷移动的原因是否一样
答:电压反映的是电场力在两点之间做功的多少,与参考点的位置无关。电位反映的是某点与参考点的电压,与参考点的位置有关。电动势反映的是其他形式的能转换为电能的能力。电源内部电荷移动和电源外部电荷移动的原因不一样。
3.什么是电流电路中存在持续电流的条件是什么
答:电流是电荷定向移动形成的。电路中存在持续电流的条件是:电源电动势不为〇,且电路闭合。
4.用电流表测量电流时,有哪些注意事项
答:(1)对交、直流电流应分别使用交流电流表和直流电流表测量。
(2)电流表必须串接到被测量的电路中。
(3)电流必须从电流表的正端流入负端流出。
(4)选择合适的量程。
四、计算题
1.在5 min内,通过导体横截面的电荷量为3.6 C,则电流是多少安合多少毫安
解: I=Q/t=(5×60)=(A)=12mA
答:电流是安,合12毫安。
2.在图1--2中,当选c点为参考点时,已知:U a=-6 V,U b=-3 V,U d=-2 V,U e=-4 V。求U ab、U cd各是多少若选d点为参考点,则各点电位各是多少
解:选c点参考点时Uc=0V
Uab= Ua- Ub=(-6)-(-3)=-3V
Ucd= Uc – Ud =0-(-2)=2V
Ubd= Ub – Ud =(-3)-(-2)=-1V
Ued= Ue – Ud =(-4)-(-2)=-2V
选d点为参考点Ud=0运用电压不随参考点变化的特点
Ucd= Uc – Ud = Uc –0=2VUc=2V
∵Ubd= Ub – Ud = Ub –0=-1V∴Ub=-1V
∵Ued= Ue – Ud = Ue –0=-2V∴Ue=-2V
∵Uab= Ua – Ub = Ua –(-1)=-3V∴Ua=-4V
答:Uab=-3V,Ucd=2V当选d点为参考点时Ua=-4V,Ub=-1V,Uc=2V,Ud=0,Ue=-2V。
§1—2电阻
一、填空题
1.根据导电能力的强弱,物质一般可分为导体、半导体和绝缘体。
2.导体对电流的阻碍作用称为电阻。
3.均匀导体的电阻与导体的长度成正比,与导体的横截面积成反比,与材料性质有关,而且还与环境温度有关。
4.电阻率的大小反映了物质的导电能力,电阻率小说明物质导电能力强,电阻率大说明物质导电能力弱。
5.电阻率的倒数称为电导,它表示电流通过的难易程度,其数值越大,表示电流越容易通过。
6.一般来说,金属的电阻率随温度的升高而增大,硅等纯净半导体和绝缘体的电阻率则随温度的升高而减小。
二、选择题
1.一根导体的电阻为R,若将其从中间对折合并成一根新导线,其阻值为( C )。
A.R/2B.R
C.R/4D.R/8
2.甲乙两导体由同种材料做成,长度之比为3:5,直径之比为2:1,则它们的电阻之比为( B )。
A .12:5B.3:20
C.7:6D.20:3
3.制造标准电阻器的材料一定是( D )。
A.高电阻率材料B.低电阻率材料
C.高温度系数材料D.低温度系数材料
4.导体的电阻是导体本身的一种性质,以下说法错误的是(C)。
A.和导体截面积有关B.和导体长度有关
C.和环境温度无关D.和材料性质有关
5.用万用表测量电阻的刻度,下列说法正确的是(C)。
A.刻度是线性的B.指针偏转到最右端时,电阻为无穷大
C.指针偏转到最左端时,电阻为无穷大D指针偏转到中间时,电阻为无穷大
6.关于万用表的使用方法,下列说法错误的是( A )。
A.在测量过程中,应根据测量量的大小拨动转换开关,为了便于观察,不应分断电源
B.测量结束后,转换开关应拨到交流最大电压挡或空挡
C.测量电阻时,每换一次量程都应调一次零
三、问答题
1.根据物质导电能力的强弱,可分为哪几类它们各有什么特点
答:根据物质导电能力的强弱可分为导体、半导体和绝缘体三类。它们的特点是导体电阻率小,容易导电。半导体导电能力介于导体和绝缘体之间。绝缘体的电阻率大,不容易导电。
2.在温度一定的情况下,导体电阻的大小由哪些因素决定写出导体电阻大小的表达式。
答:在温度一定的情况下,导体电阻的大小由导体的材料、长度和横截面积决定,其表达式为:R=ρ
3.用万用表测电阻时,应注意哪几点
答:(1)准备测量电路中的电阻时应先切断电源,且不可带电测量。
(2)首先估计被测电阻的大小,选择适当的倍率挡,然后调零,即将两表笔相触,旋动调零电位器,使指针指在零位。
(3)测量时双手不可碰到电阻引脚及表笔金属部分,以免接入人体电阻,引起测量误差。
(4)测量电路中某一电阻时,应将电阻的一端断开。
四、计算题
一根铜导线长l=2 000 m,截面积S=2 mm2,导线的电阻是多少(铜的电阻率ρ=×108Ω·m)若将它截成等长的两段,每段的电阻是多少若将它拉长为原来的2倍,电阻又将是多少
解:
答:导线的电阻是Ω,若将它截成等长的两段,每段的电阻是Ω,若将它拉长为原来的2倍,电阻又将是70Ω。
§1--3欧姆定律
一、填空
1.导体中的电流与这段导体两端的电压成正比,与导体的电阻成反比。
2.闭合电路中的电流与电源的电动势成正比,与电路的总电阻成反比。
3.全电路欧姆定律又可表述为:电源电动势等于内电压与外电压之和。
4.电源端电压随负载电流变化的关系称为电源的外特性。
5.电路通常有通路、开路(断路)和短路三种状态。
6.两个电阻的伏安特性如图1-3所示,则R a比R b大(大小),Ra=10Ω,R b=5Ω。
7.如图1-4所示,在U= V处,R1=R2(>、=、<),其中R1是非线性电阻,R2是线性电阻。
8.已知电炉丝的电阻是44 Q,通过的电流是5 A,则电炉所加的电压是220V。9.电源电动势E= V,内阻r=Ω,负载电阻R=4Ω,则电路中的电流I=1A,端电压U=4V。
10.一个电池和一个电阻组成了最简单的闭合回路。当负载电阻的阻值增加到原来的3倍时,电流变为原来的一半,则原来内、外电阻的阻值比为1:1。11.通常把通过小电流的负载称为小负载,把通过大电流的负载称为大负载。
二、判断题
1.导体的长度和截面都增大1倍,则其电阻值也增大1倍。(×)
2.电阻两端电压为10 V时,电阻值为10Ω;当电压升至20 V,电阻值将变为20Ω。(×)
3.导体的电阻永远不变。(×)
4.当电源的内阻为零时,电源电动势的大小就等于电源端电压。(√)
5.当电路开路时,电源电动势的大小为零。(×)
6.在通路状态下,负载电阻变大,端电压就变大。(√)
7.在短路状态下,端电压等于零。(√)
8.在电源电压一定的情况下,电阻大的负载是大负载。(×)
9.负载电阻越大,在电路中所获得的功率就越大。(×)
三、选择题
1.用电压表测得电路端电压为零,这说明( B )。
A.外电路断路B.外电路短路
C.外电路上电流比较小D.电源内电阻为零
2.电源电动势是2 V,内电阻是Ω,当外电路断路时,电路中的电流和端电压分别是(A)。
A.O、2 VB.20 A、2 V
C.20 A、OD.0、0
3.上题中当外电路短路时,电路中的电流和端电压分别是( B )。
A.20 A、2 VB.20 A、O
C.0、2 VD.0、0
四、计算题
1.有一灯泡接在220 V的直流电源上,此时电灯的电阻为484Ω,求通过灯泡的电流。
解:I=U/R=220/484=(A)
答:通过灯泡的电流为。
2.某太阳能电池板不接负载时的电压是600μV,短路电流是30μA,求这块电池板的内阻。
解:
U=IR=300×10-3×5=
答:电池的端电压为,内阻为Ω。
4.如图1—5所示,已知E=10 V,r=Ω,R=9·9Ω。试求开关S在不同位置时电流表和电压表的读数。
解:1)开关S在1位置时电路处于通路状态,电流表和电压表的读数为:
2)开关S在2位置时电路处于开路状态电流表和电压表的读数为:
I=0(A)U=E=10(V)
3)开关S在3位置时电路处于短路状态电流表和电压表的读数为:
I=E/r=10/=100(A)U=0(V)
答:开关S在不同位置时电流表和电压表的读数:1位置U=,I=1A;2位置U=10V,I=0A;3位置U=0V,I=100A。
5.某电源的外特性曲线如图1—6所示,求此电源的电动势E及内阻r。
解:由I=E/r+R得E=IR+Ir=U+Ir 由图可得
E=11+2r
E=10+4r
解得:E=12V,r=Ω
答:此电源的电动势E=12V及内阻r=Ω。
五、实验题
图1—7所示为一个用电流表和电阻箱测定电池的电动势和内电阻的实验电路,图中R是电阻箱电阻。(1)简要说明实验步骤,写出电动势E和内电阻r的计算公式。(2)某同学在实验时记录了以下数据:第一次,R1=Ω,I1= A;第二次,
R2=Ω,I2= A。根据这些数据,计算电动势和内电阻的测量值。(3)考虑一下,还可以设计出哪几种测量电动势和内电阻的方法画出实验电路图。
解:(1)实验步骤
1)按图连接好电路,将电阻箱电阻调节到一个特定值,接通开关s,
从电流表读出电流值后断开开关。
2)将电阻箱电阻调节到另一个特定值,接通开关s,从电流表读出电
流值后断开开关。
3)
(2)根据实验数据计算:
(3)测量电动势和内电阻的实验电路图如1-7-1
S断开时从电压表读出的电压值就是电动势E,s闭合后测出电流,根据电阻R的值,由I=E/R+r算出内阻r
§1—4电功和电功率
一、填空题
1.电流所做的功,简称电功,用字母W表示,单位是焦耳(J);电流在单位时间内所做的功,称为电功率,用字母P表示,单位是瓦特(W)。
2.电能的另一个单位是度,它和焦耳的换算关系为1度=×106J。
3.电流通过导体时使导体发热的现象称为电流的热效应,所产生的热量用字母Q表示,单位是焦耳(J)。
4.电流通过一段导体所产生的热量与电流的平方成正比,与导体的电阻成正比,与时间成正比。
5.电气设备在额定功率下的工作状态,叫做额定工作状态,也叫满载;低于额定功率的额定状态叫轻载;高于额定功率的工作状态叫过载或超载,一般不允许出现过载。
6.在4 s内供给6Ω电阻的能量为2 400 J,则该电阻两端的电压为60V。
7.若灯泡电阻为24Ω,通过灯泡的电流为100 mA,则灯泡在2 h内所做的功是1728J,合×10-4度。
8.一个220 V/100 W的灯泡,其额定电流为,电阻为484Ω。
二、判断题
1.负载在额定功率下的工作状态叫满载。(√)
2.功率越大的电器电流做的功越大。(×)
3.把25 W/220 V的灯泡接在1 000 W/220 V的发电机上时,灯泡会烧坏。(×) 4.通过电阻上的电流增大到原来的2倍时,它所消耗的功率也增大到原来的2倍。(×)
5.两个额定电压相同的电炉,R1>R2,因为P=I2R,所以电阻大的功率大。(×)三、选择题
1.为使电炉上消耗的功率减小到原来的一半,应使( C )。
A.电压加倍B.电压减半
C.电阻加倍D.电阻减半
2.12 V/6 W的灯泡,接入6 v电路中,通过灯丝的实际电流是( C )A。
A.1B.
C.D.
3.220 V的照明用输电线,每根导线电阻为1Ω,通过电流为10 A,则10 min 内可产生热量(B )J。
A.1×104B.6×104C.6×103D.1×103
4.1度电可供220 V/40 W的灯泡正常发光( D)h。
A.20B.40C.45D. 25
四、问答题
1.为什么灯在夜深人静时要比在晚上七、八点钟时亮
答:因为用户的照明灯具均为并联,供电变压器的内阻r可以认为不变,由U=E-Ir 可知,在晚上七、八点钟为用电高峰,电流I最大,则U最小,由P=U2/R,并联灯泡的实际功率减小,亮度降低。而在夜深人静时,用电低峰,电流较小,变压器端电压较高,并联灯泡的实际功率增大,亮度就高。
2.有人说“电流大功率就大”,这种说法正确吗试举出一个例子证明。
答:不准确。因为P=UI当I很大时,U却很小,则P也不大。如电流互感器。
五、计算题
1.一个电阻为1 210Ω的电烙铁,接在220 V的电源上,使用2 h能产生多少热量解:
答:使用2 h能产生×105热量
2.如图1—8所示,E=220 V,负载电阻R为219Ω,电源内阻r为1Ω,试求:
负载电阻消耗的功率P
负、电源内阻消耗的功率P
内
及电源提供的功率P。
3.两个长度相同且均由圆截面铜导线制成的电阻器,接在相同的电压上,已知一种铜导线的直径为另一种铜导线直径的2倍,试求两个电阻器所消耗的功率比。
解:
答:两个电阻器所消耗的功率比4:1。
4.如图1—9所示,灯HLl的电阻为5Ω,HL2的电阻为4Ω,S1合上时灯泡HLl 的功率为5 W,S1分断、S2合上时灯泡HL2的功率为W,求E和r0。
解:
5.一电解槽两极间的电阻为Ω,若在两极间加25 V的电压,通过电解槽的电流为10 A,求:(1)1 min内,电解槽共从电路吸收多少电能(2)其中转化为热能的电能有多少
解:电解槽共从电路吸收电能W=UIt=25×10×1×60=15000(J)其中转化为热能的电能有Q=I2Rt=102××1×60=600(J)
答:1 min内,电解槽共从电路吸收15000J电能,其中转化为热能的电能有600J
