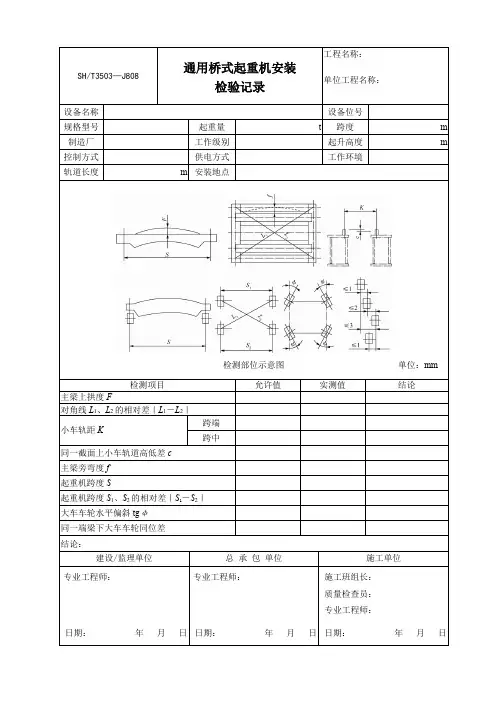

SH/T3503—J808
通用桥式起重机安装
检验记录
工程名称：
单位工程名称：
设备名称设备位号
规格型号起重量t 跨度m 制造厂工作级别起升高度m 控制方式供电方式工作环境
轨道长度m 安装地点
检测部位示意图单位：mm 检测项目允许值实测值结论
主梁上拱度F
对角线L1、L2的相对差｜L1－L2｜
小车轨距K
跨端
跨中
同一截面上小车轨道高低差c
主梁旁弯度f
起重机跨度S
起重机跨度S1、S2的相对差｜S1－S2｜
大车车轮水平偏斜tgφ
同一端梁下大车车轮同位差
结论：
建设/监理单位总承包单位施工单位
专业工程师：
日期：年月日
专业工程师：
日期：年月日
施工班组长：
质量检查员：
专业工程师：
日期：年月日
太钢袁家村铁矿项目过滤车间工程起重机械设备安装施工方案 编制人： 审核人： 审批人： 中国二十冶集团有限公司 2012年7月15日
目录 1、概述-----------------------------------------------3 2、编制依据-------------------------------------------3 3、施工人员及机具配置---------------------------------3-4 4、施工工艺程序---------------------------------------5 5、起重机安装前检查-----------------------------------5-7 6、起重机械部分及结构件安装---------------------------7 7、电动葫芦安装---------------------------------------7-8 8、电气设备安装---------------------------------------8-10 9、起重机试运转---------------------------------------10-13 10、工程验收-------------------------------------------13 11、施工安全措施---------------------------------------13
一、概述 太钢袁家村铁矿项目过滤车间工程中,我单位承接16台起重设备的安装,具体安装地点、规格如下： 二、编制依据 1、【机械设备安装工程施工及验收通用规范】GB50235-1998 2、【起重设备安装工程施工及验收规范】GB50278-1998 3、【电动单梁起重机】JB/T1306-2008。 4、中原圣起有限公司、开封起重机有限公司、北京市凌鹰起重机械厂的安装、使用、维护说明书。
桥式起重机日常检查制 度 Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998
桥式起重机日常检查制度 安全管理人员应经常性地组织人员对桥式起重机使用状况进行日检、月检和年检，并督促桥式起重机的日常维护保养工作。 一．原则 1．桥式起重机管理部门每个工作日对桥式起重机进行一次常规的巡检，每月对易损零部件及主要安全保护装置进行一次检查，每年至少进行一次全面检查，保证桥式起重机始终处于良好的运行状态。 2．桥式起重机的日检、月检由桥式起重机司机和桥式起重机管理人员进行，其 中月检和年检委托专业单位进行；检查中发现异常情况时，及时进行处理，严禁桥式起重机带故障运行。 3．所有检查和处理情况桥式起重机司机和桥式起重机管理人员应按规定及时进行记录。 二．日检 桥式起重机日检的主要内容： 1)操纵系统是否灵活可靠； 2)各机构的制动器情况； 3)钢丝绳及其固定情况； 4)吊钩、滑轮情况； 5)各安全防护装置情况； 6)电动机温升和滑线情况； 7)减速器等传动部件紧固、润滑情况。
三．月检 桥式起重机月检的主要内容： 1)“安全检验合格”标志的完好性； 2)起重机正常工作的技术性能； 3)所有安全、防护装置； 4)电气线路、液压回路的泄漏情况及工作性能； 5)吊钩、吊钩螺母及防松装置； 6)制动器性能及零件的磨损情况； 7)钢丝绳磨损、变形、伸长情况； 8)各传动机构零部件的运行、润滑和紧固； 9)捆绑、吊挂链和钢丝绳。 四．年检 桥式起重机年检的主要内容： 1)月度检查的所有内容； 2)金属结构的变形、裂纹、腐蚀及焊缝、铆钉、螺栓等连接情况； 3)主要零部件的磨损、裂纹、变形等情况； 4)重量指示、超载报警装置的可靠性和精度； 5)动力系统和控制器。
崇信发电铁路集煤站接卸系统工程 桥 式 起 重 载 荷 试 验 方 案 中国水电四局崇信发电铁路 集煤站接卸系统工程项目部 二O一四年三月十日
批准: 审核: 编制:
1、工程概况 项目名称：崇信发电铁路集煤站接卸系统建筑安装工程 建设地点：省市崇信县铜城乡 本工程翻车机室安装有一台电动双梁桥式起重机，其型号为QD20/5-13.5A5，起重机跨距为13.5米，设备自身重量为22.76吨。设备性能参数见下表： 2、编制依据 2.1《通用桥式起重机》 GB/T14405-1993； 2.2《起重机械安装工程施工及验收规》 GB50278-1998； 2.3《电气装置安装工程起重机电气装置施工及验收规》GB50256-1996； 2.4《起重机试验规和程序》 GB/T5095-1986； 2.5《桥式起重机安全检查规程》； 2.6《起重机安全规程》GB6067-1985； 2.7《吊车轨道联结》G325； 2.8 合同文件及设备随机资料。
3、试车前的准备和检验 3.1 关闭电源，按图纸尺寸和技术要求检查各固定件连接是否牢固，各传动机械装配是否精确灵活，金属结构是否变形，钢丝绳在滑轮和卷筒上的缠绕情况。 3.2 检查起重机的安装架设是否符合安装架设的有关规定，有兆欧表检查电路和所有电气设备的绝缘电阻。 3.3 各润滑点加注润滑油脂。 3.4 保证电气设备工作正常可靠，其中必须特别注意电磁铁、限位开关，安全开关和紧急开关的工作可靠性。在电动机与运行机构断开的情况下分别驱动大车电机，检查两电动机运转方向是否一致，否则应改变接线相序，使两台电机同相运转。 3.5 采取措施防止在起重机上参加试验的人员触及带电设备。 4、负荷试验 4.1 无负荷试运转 用手转动各机构的制动轮，使车轮轴或卷筒轴不得有卡住现象，然后分别对大车运行机构、小车运行机构、起升机构空载通电试车，各机构应正常运转，小车运行时，主动轮应在轨道全长上接触，检查各限位开关电否安全可靠。电缆导电的松紧要适当，能顺利地放缆和收缆。 无负荷试车情况正常后，才允许进行负荷试车。 4.2负荷试车 4.2.1 静负荷试车。 小车起升负荷（逐渐增至额定负荷），在桥架全长上往返运行，检验各性能是否达到设计要求。卸去负荷，使小车停在桥架中间，定出测量基准点。起升1.25倍（即25t）额定负荷，离地面100mm 左右，停悬10分钟，然后卸去负荷，检查桥架是否永久变形，最多在三次检查后不再产生永久变形时，将小车开至桥架端部，检查实
通用桥式起重机安装施工方案 一、工程概况 兹有受业主委托，定于2004年月日起对起重机械厂生产的如下型号规格的起重机械设备进行安装与调试，安装地点为。 附：待安装起重机械设备一览表 二、工程内容 1.起重机轨道安装 2.桥架装置安装 3.电器装置安装 4.辅助设备安装 5.起重机调试 6.安装验收 三、劳动力组织(人员分工)
四、施工机其设备和测试器具 五、工艺流程 设备开箱检查一建筑构件部分的检查一安装轨道一滑触线安装一 吊装一组装通用桥式起重机一起重机电气及附件安装起重机试运转 一自检一竣工交检 六、工艺步序 (一)设备开箱检查 由安装单位和设备使用单位共同成立开箱验收小组，根据装箱清单逐一清点货物，并认真填写开箱验收记录。 1.根据随机文件目录查对《使用说明书》、电气原理图、布线图、《产品合格证》（包括主要材料质保书、电动葫芦合格证等）。 2.根据装箱清单所列零部件规格型号、数量逐一清点货物。 3.检查各部件是否完好无损，有无人为因素的变形损伤。 4.验收结束后，认真填写开箱验收记录，并共同签字。
5.将验收后的设备妥善保管。 (二)建筑构件部分的检查 根据业主提供的建筑构件检测数据，对建筑构件部分进行复查。 1.承轨梁顶面标高。 2.承轨梁中心位置及两侧承轨梁中心距。 3.承轨梁已预留孔及预埋螺栓时中心线的偏离。 (三)安装轨道 1.放线：根据起重机轨距在承轨梁上放线，弹出轨道中心线，再按轨道底宽，弹出轨道底边线，以导电侧的轨道线为基准，根据轨距，用钢卷尺、弹簧秤定出另一侧轨道中心线，同样弹出轨道中心线。 2.调整标高：根据所测标高，添加所需的垫板。 3.轨道上位：用手拉葫芦分别将调直的轨道吊装到承轨梁上，吊放在所需位置，把轨道底面用20mm左右厚度的木板垫起来，以便放置钢垫板和防震垫片。 4.轨道找正、定位、紧固：将安装轨道用的一切材料及工具如螺栓组、轨道压板等吊到承轨梁上，并组对好，以防掉下伤人。钢垫和防震垫板垫好后，将轨道下的木板抽出，然后用鱼尾板把轨道连成一体，其轨道接头间隙不应大于2mm 左右，两侧轨道接头错开，且错开距离不得等于轮距，接头左、右、上三面偏移均应小于1mm，根据中心线大体找成一根直线，用轨道压板等把轨道初步固定，最后进行全面找正，符合要求后把螺栓全部紧固。 5.轨距测量：使用弹簧秤对钢著尺施以150N拉力测量轨距，且每根轨道至少测量三点。轨道跨度极限偏差值L3S应符合：S≤10m，△S=±3mm；s>10m，△S=[3+0.25(S-10)]mm，且最大值不超过±15mm。 6.在轨道总长度内，侧向极限偏差为±10mm；轨道顶面相对于理论高度的极限偏差为±10mm；两根轨道的高度差最大±10mm；轨道中心与承轨梁中心之间的偏差不得超过承轨梁腹板厚度的一半。 7.轨道要可靠接地，其接地电阻小于4欧姆。 (四)滑触线安装 1.按照安全滑触线产品要求，先安装固定支架。 2.将每根滑触线用吊杆螺栓定位。
双梁桥式起重机安装方案及验收标准 1.1起重机的安装 1.1.1桥架组装 1.1.1.1起重机桥架分两片到货，组装时利用50吨吊车分别将两片桥架吊至已安装好的轨道上，然后进行组装，且应保证大车行走的四个车轮底部在同一个水平面上。 1.1.1.2桥架组装以端梁螺栓孔或止口板为定位基准，按起重机安装连接部位标号图，将起重机组装起来，拧紧螺栓。组装用螺栓按下表要求进行连接。 1.1.1.3 桥架对角线检测方法：(见图6) 用弹簧秤拉钢卷尺测量L1、L2的距离，把钢尺上的读数加上附表的修正值，作为桥架对角线的实测数据。 1.1.1.4 主梁水平旁弯的测量：(见图7) 将钢丝绳固定在所要测量的主梁上盖板中心线上，作为测量中心线，测量两边缘的距离X1，X2（此值应该在离上盖板100mm的腹板处测量）两距离的平均值，即为主梁的水平旁弯，计算公式为： X=1/2（X1—X2） 1.1.1.5 主梁上拱度（下挠度）的测量方法：(见图8) 选用一根直径为0.49~0.52mm的钢丝，一端固定在带有滑轮的固定架上，另一端通过滑轮并坠有重锤（15Kg）拉紧，主梁跨中上拱度（下挠值）可通过测量并按照下式计算：上拱度：F=H—（h1+h2）当F为负值时说明有下挠度。 H------固定支架的高度（包括滑轮径），一般为150~160mm； h1-----测得任意点钢丝与上盖板间的距离mm h2-----钢丝由于自重而产生的垂度mm 以轨道为基础，对准车轮踏面中心划一条直线，沿直线吊一线坠，将坠尖对准所在的直线打洋
冲眼A11，A22，A33，A44，然后把车开走，将弹簧秤拉钢盘尺量L1、L2车轮的跨距，以及对角线 L3、L4 的距离，都加上修正值，就是实测的数据。 1.1.1.6 车轮对角线、跨度的检测方法：(见图9) 双梁桥式起重机安装施工方案（四） 1.1.1.7 车轮水平方向偏斜的检测： 选择一条平直的轨道为基础，在同一端梁上，与轨道外侧相平行拉一条钢丝（距车轮踏面的中心线均为a），然后分别测量车轮在水平方向的直径最外侧b2、b3和最内侧b1、b4的距离，车轮水平方向的倾斜数值为： ΔL1=b1－b2 及ΔL2=b3—b4 同一端梁的同位差为：δ=（b1—b2）/2—（b3—b4）/2 1.1.1.8 大车运行机构已在制造厂与桥架组装在一起，不需在现场组装。桥架组装前后对大车运行机构进行全面检查各项检测数据应符合相关要求。 附表1：钢尺测量桥架跨度的修正值 1.1.2 小车运行机构的安装与检测 1.1. 2.1 小车运行机构重量为6.227吨，小车已在制造厂组装试车完，安装时采用50吨吊车吊装就位。 1.1. 2.2 小车在安装前后按照下表规定的项目，进行检查，检测方法与大车相同。 1.1. 2.3 组装小车的质量标准 1.1.3 起重传动机械部分检查 1.1.3.1起重机各传动机械部分已在制造厂安装完毕，起重机安装后应对其进行检查，各项检查
通用桥式起重机 标准号：GB/T14405-1993 替代标准号：JB1036-1928 发布单位：国家技术监督局发布 起草单位：大连起重机器厂负责起草；北京起重运输机械研究所、太原重型机器厂、上海起重运输机械厂 发布日期： 实施日期： 点击数：1451 更新日期：2008年10月05日 1主题内容与适用范围 本标准规定了通用桥式起重机的分类、技术要求、实验方法及检验规则等内容。 本标准适用于在一般环境中工作的双梁通用桥式起重机（以下简称起重机），其取物装置为吊钩、抓斗或电磁吸盘（起重电磁铁），或同时用其中二种或三种。专用桥式起重机中相同或类似的部分亦可参照使用。 2引用标准 GB191 包装储运图示标志 GB699 优质碳素结构钢技术条件 GB700 碳素结构钢 GB783 起重机械最大起重量系列 GB985 气焊、手工电弧及气体保护焊焊缝坡口的基本形式和尺寸 GB986 埋弧焊焊缝坡口的基本形式和尺寸 GB1102 圆股钢丝绳 GB1348 球墨铸铁件 GB1591 低合金结构钢 GB3323 钢熔化焊对接接头射线照相和质量分级 GB3811 起重机设计规范 GB4628 桥式起重机圆柱车轮 GB4942.2 低压电器外壳防护等级 GB5905 起重机试验规范和程序 GB5972 起重机械用钢丝绳检验和报废实用规范 GB6164 起重机缓冲器 GB6333 电力液压块式制动器 GB6334 直流电磁铁块式制动器 GB6417 金属熔化焊焊缝缺陷分类及说明 GB6974 起重机械名词术语 GB7592 通用桥式起重机限界尺寸 GB8981 优质钢丝绳 GB8923 涂装前钢材表面锈蚀等级和除锈等级 GB9286 色漆和清漆漆膜的划格试验 GB10051 起重吊钩 GB 10095 渐开线圆柱齿轮精度
中铁三局集团第二工程有限公司 大连分公司 双梁桥式起重机安装施工方案 编制： 审核： 批准： 中铁三局集团第二工程有限公司 大连分公司 二O一七年九月
目录 一、工程概况 (3) 二、起重机吊装的工艺装备和吊装方法 (3) （一）、吊装工艺装备及检验器具 (3) （二）、吊装方法 (4) 三、起重机械主体设备的安装技术要求 (5) 四、桥式起重机安装施工工艺顺序图 (6) 五、起重机安装工艺 (7) （一）起重机安装前准备工作 (7) （二）起重机桥架吊装 (7) （三）小车的吊装 (8) （四）附属设施安装 (8) （五）电气安装 (9) 六、起重机安装负荷试验 (15) （一）空载试验 (15) （二）静载试验 (15) （三）动载试验 (15) 七、起重机安装竣工交验 (16) 八、起重机安装质量保证措施 (16) 九、安全技术保证措施 (16) 十、施工进度保证措施 (17)
双梁桥式起重机安装施工方案 一、工程概况 1）、大连管片厂共两座轻型彩钢结构厂房需安装双梁桥式起重机，共计配置15台，1号厂房长184米，宽78米，分为三跨，18米边跨布置4台，30m 中跨布置4台，30米边跨布置2台；2号厂房长112米，宽60米，分为三跨，18米边跨布置2台，24m中跨布置1台，18米边跨布置2台。 详见附件1：大连管片厂起重机布置图 2）、起重机结构与技术性能参数： ①起重机结构：双梁桥式起重机由主梁和端梁组成的桥架起重小车、司机室、机电设备等组成，整机为箱结构： 二、起重机吊装的工艺装备和吊装方法 （一）、吊装工艺装备及检验器具
根据桥式起重机单件重量及车间安装高度、起重机安装，我公司计划采用汽车起重机为主要吊装设备，汽车起重机起重量为 50t一台，叉车起重量3t 一台，50t拖车1台，检验器具见下表。 （二）、吊装方法 根据起重机使用现场条件和吊装具体要求，我公司确定采用如下步骤安装： ①用拖车把主梁、小车等分别运到车间适当部位，用枕木或垫架临时垫起主梁和小车； ②让汽车起重机停在安装现场选定的位置，支好汽车起重机的支腿，作好吊装准备； ③用汽车起重机分别把主梁1和主梁2吊起，落位在轨道上，并在上面连接两端梁用螺栓紧固； ④让汽车起重机收杆、重新更换位置，把小车吊起，落位在小车轨道上； ⑤吊装附件；
起重机载重试验报告 一、概述 本方案为xx发电厂汽机房100t和循泵房50t起重机的载重试验方案，其设备有： 起重机载重试验的流程： 起重机载重试验前的检查→空负荷载重试验→静负荷载重试验→动负荷载重试验→进行质量检查→交工验收 二、起重机进行载重试验前，电气装置应具备下列条件： 1、电气回路接线正确，端子固定牢固、接线良好、标志清楚。 2、电气设备和线路的绝缘电阻值符合现行国家标准《电气装置安装工程电 气设备交接试验标准》的有关规定。 3、电源的容量、电压、频率及断路器的型号、规格符合设计和使用设备的 要求。 4、保护接地或接零良好。 5、电动机、控制器、接触器、制动器、电压继电器和电流继电器等电气设 备经检查和调试完毕，校验合格。 6、安全保护装置经模拟试验和调整完毕，校验合格。声光信号装置显示正
确、清晰可靠。 A、无负荷载重试验 应符合下列要求： 1、操纵机构操作的方向与起重机各机构的运行方向，应符合要求。 2、分别开动各机构的电动机，运转应正常。 3、各安全保护装置和制动器的动作，应准确可靠。 4、配电屏、柜和电动机、控制器等电气设备，应工作正常。 5、各运行和起升机构沿全程至少往返三次，应无异常现象。 6、电机传动的运行机构和起升机构运转方向正确，起动和停止应同步。 7、电气设备应工作正常，其中必须特别注意限位开关、安全开关和紧急开 关的工作可靠性。 B、静负荷试验 电气装置应符合下列要求： 1、逐级增加到额定负荷，分别做起吊试验，电气装置均应正常。 2、当起吊到1.25倍的额定负荷距地面高度为100~200mm处，悬空时间不 得小于10min，电气装置应无异常现象。 C、动负荷试运时，电气装置应符合下列要求： 1、按操作规程进行控制，加速度、减速度应符合产品标准和技术文件的规定。 2、各机构的运负荷载重试验，应在1.1倍额定负荷下分别进行，在整个试验 过程中，电气装置均应工作正常，并应测取各电动机的运行电流。 三、起重机载重试验前，应按下列要求进行准备和检查： 1、电气系统、安全联锁装置、制动器、控制器、照明和信号系统等安装应 符合要求，其动作应灵敏和准确。
综合试验大厅项目 双梁桥式起重机吊装安装 施工方案 中国核工业二三建设有限公司 2015年3月11日
编码： 重大 综合试验大厅项目 双梁桥式起重机吊装安装 施工方案 编制： 校审： 批准： 中国核工业二三建设有限公司 2015年03月15日 目 录 1 适用范围 (1) 综合 一般
2编制依据 (1) 3工程概况 (1) 4施工工序 (2) 5施工准备 (3) 6起重机吊装工艺步序 (8) 7起重机试运转 (10) 8起重机安装质量管理 (12) 9HSE管理 (17) 10应急预案23 11施工进度及主要资源需求计划25 12附录28
1适用范围 本方案适用于综合试验大厅双梁桥式起重机施工，安装技术参数以随机图纸资料为准。 2编制依据 GB/T6067-2010 起重机安全规程 GB／T14405－2011 通用桥式起重机 GB5905 -2011 起重机试验规范和程序 GB50278-2010 起重设备吊装工程施工及验收规范 GB12602-90 起重机械超载保护装置安全技术规范 GB/T 1.1—2009 标准化工作导则 GB/T 15496—2003 企业标准体系要求 GB/T 15497—2003 企业标准体系技术标准体系 GB/T 15498—2003 企业标准体系管理标准和工作标准体系 GB/T 19273—2003 企业标准体系评价与改进 GB/T 28001—2001 职业健康安全管理体系规范 GB/T 19000—2000 质量管理体系要求（idt ISO 9001:2000） GB/T 24001—2000 环境管理体系规范及使用指南（idt ISO 14001:1996） JGJ 276-2012 建筑施工起重吊装工程安全技术规范 3工程概况 1、中国核工业二三建设有限公司委托河南卫华重型机械股份有限公司设计生产的双梁桥式起重机，进行现场吊装与调试； 吊装地点：四川省成都市双流县华阳镇。 1.1、起重机结构与技术性能参数： ①起重机结构：双梁桥式起重机由主梁和端梁组成的桥架、起重小车、机电设备等组成，整机为箱结构（见随机资料文件总图）： ②起重机技术性能参数及重量尺寸详见随机文件中起重机技术性能表 1.2、设备主要部件重量
编号：SM-ZD-77755 桥式起重机的负荷试验、 检验与维修 Through the process agreement to achieve a unified action policy for different people, so as to coordinate action, reduce blindness, and make the work orderly. 编制：____________________ 审核：____________________ 批准：____________________ 本文档下载后可任意修改
桥式起重机的负荷试验、检验与维 修 简介：该规程资料适用于公司或组织通过合理化地制定计划，达成上下级或不同的人员之间形成统一的行动方针，明确执行目标，工作内容，执行方式，执行进度，从而使整体计划目标统一，行动协调，过程有条不紊。文档可直接下载或修改，使用时请详细阅读内容。 （一）荷试验的目的 负荷试验的目的主要是: ①检查起重机的性能是否符合技术规定要求。 ②金属结构是否有足够的强度、刚度和稳定性,焊接质量是否符合要求。 ③各机构的传动是否平稳、可靠。 ④安全装置、限位开关和制动器是否灵活、可靠、准确。 ⑤轴承温升是否正常。 ⑥润滑油路是否畅通。 ⑦电气元器件工作是否正常。 （二)负荷试验前的准备工作 在关闭总电源的情况下检查:
①所有各部件应完整无损。 ②所有连接部位应紧固。 ③各部件的装配应符合设计要求。 ④钢丝绳在卷筒和滑轮组上穿绕正确,绳端固定牢靠。 ⑤制动器灵敏可靠。 ⑥润滑良好。 ⑦重块及测量工具准备齐全。 (三)负荷试验 (1)元负荷试验操纵机构操作的方向应与起重机各机构的运行方向一致,各机构应能正常运转,限位开关及其他保护装置动作准确可靠,大小车运行时不出现卡轨运转,卷筒上钢丝绳长度符合要求,起升机构和大小车运行机构的空负荷运行时间不少于10min。 (2)静载试验在确认起重机各部分能正常运转后,起升额定载荷,开动小车在桥架上往返运行。卸去载荷,使小车停在桥架中间,定出测量基准点。起升1.25倍的额定载荷,离地100～200mm,悬停10min后,卸去载荷，检查桥架有元永久
施工方案 编制： 审核： 批准： 防爆抓斗桥式起重机安装施工方案 一、工程概况 兹有xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx 委托，定于2010年5月19日起对新乡市起重设备厂有限责任公司生产的如下型号规格的起重机械设备进行安装与调试，安装地点为运行四部112单元。 附：待安装起重机械设备一览表
二、工程内容 1.将西面两个抓斗起重机检修好用，确保新起重机安装期间不影响生产，。 2.桥架装置安装 3.电器装置安装 4.辅助设备安装 5.起重机调试 6.安装验收 三、劳动力组织(人员分工) 四、施工机其设备和测试器具 五、工艺流程 设备开箱检查一吊装主梁一组装桥架一小车就位一质量技术监督局告知一重机电气及附件
安装一起重机试运转一自检一惠州特检所检测 六、工艺步序 (一)设备开箱检查 由安装单位和设备使用单位共同成立开箱验收小组，根据装箱清单逐一清点货物，并认真填写开箱验收记录。 1.根据随机文件目录查对《使用说明书》、电气原理图、布线图、《产品合格证》（包括主要材料质保书、电机合格证等）。 2.根据装箱清单所列零部件规格型号、数量逐一清点货物。 3.检查各部件是否完好无损，有无人为因素的变形损伤。 4.验收结束后，认真填写开箱验收记录，并共同签字。 5.将验收后的设备妥善保管。 6.到技术监督局办理告知手续。 7.安装自检合格后约请特检所检验取证。 (二)抓斗起重机构成和主要特性参数 1.双梁桥式起重机构成 1.1该桥式起重机由起升机构、运行机构、桥架结构三部分组成，其中起升机构由电动机、制动器、减速器、卷筒组、起升限位、传动物、联轴器等组成；运行机构由电动机、制动器、减速器、传动轴、联轴器、车轮组构成，小车集中驱动，大车分别驱动；桥架结构由主梁、端梁、走台、电缆滑架、司机室、梯子栏杆平台等组成。 （三）防爆抓斗起重机在室外采用汽车起重机安装，属于敞开安装法，汽车起重机参数如下 （1）汽车起重机起重量160T （2）起重臂高度大于50M (四)吊装过程中选用160T吊钩吊装起重机，用拽绳牵引拉回转就位。 （五）新防爆抓斗起重机安装前，对西面两台抓斗起重机按维护保养规范和作业指导书要求，进行全面系统地检修和维护保养。确保新起重机安装期间不影响生产使用。 七、吊装方案和设备安装 (一)吊装 1.根据现场及起吊设备条件，决定采用大件分三次吊装、将两片桥架吊至已安装好的轨道上，然后进行组装，且应保证大车行走的四个车轮底部在同一个水平面上。小车单独吊装的方案。
单双梁桥式起重机安装施工方案 工程名称：桥式起重机安装 建设单位：四川惊雷压力容器制造有限责任公司 编制：王光明 审核：曾明勇 编制：陈国炳
目录 1、工程概况 (1) 2、工程内容 (1) 3、吊装架设安装方案 (2) 3.1、安装验收应遵循的标准 (2) 3.2、吊装方案 (2) 4、安装施工组织计划及安全质量保证措施 (2) 4.1、现场施工组织机构 (2) 4.2、劳动力计划及施工总工期 (2) 4.3、拟投入本次工程机械设备机具及检验器具 (3) 4.4、施工进度保证措施 (4) 5、工艺流程 (10) 5.1、双梁桥式起重机 (10) 6、起重机安装工艺步序 (13) 6.1、双梁起重机安装 (13) 7、质量要求 (29) 7.1、起重机械桥架结构要求 (30) 7.2、电气设备安装要求 (30) 8、交工验收 (33)
桥式起重机安装施工方案 一、工程概况 安装地点：复合管新车间3台双梁桥式起重机。 2、起重机结构与技术性能参数： ①双梁桥式起重机结构：双梁桥式起重机由主梁和端梁组成的桥架起重小车、司机室、机电设备等组成，整机为箱结构（见随机资料文件总图）： ②起重机技术性能参数，详见随机文件中起重机技术性能表。 二、工程内容 1.桥架装置安装 2.电器装置安装 3.辅助设备安装 4.起重机调试 5.安装验收 三、吊装架设安装方案 一）安装验收应遵循的标准 GB6067 起重机械安全规程 GB/T14405 通用桥式起重机 GB/T10183 起重机轨道安装公差 GB5905 起重机试验规范和程序 GB50278 起重机安装工程施工及验收规范 二）吊装方案 1、根据桥式起重机单件重量及车间安装高度、起重机安装，选用汽车起重机为主要吊装设备，把起重机分部件吊至轨道上，在高空组装连接。单梁起重机在地面组装连接后整体吊至轨道上接通电源调试。
起重机械施工检查记录表施工类别：□新装□移装□改造□重大维修 设备品种： LD电动单梁起重机 型号规格： 16T-17.61M 产品编号： 410040249 使用单位：邬化夫 施工单位：河南重工起重机集团有限公司 施工日期： 2010年05月21日 河南重工起重机集团有限公司 序号检验项目及其内容类 别 是否在 监检机 构备案 1 1设备选型 对照产品文件、合同，检查机械的选型与使用工况匹配 情况是否符合法规和合同要求，防爆起重机上的安全保 护装置、电气元件、照明器材等需要采用防爆要求的， 是否采用防爆型 A 符合 2 2产品技术文 件（1）产品设计文件（包括总图、主要 受力结构件图、机械传动图和电气、 液压系统原理图） A 符合 3 （2）产品质量合格证明、安装及其他 使用维护说明 A 符合 4 (3)型式试验合格说明（按覆盖原则） A 符合 5 （4）制造监督检验证书（纳入监检范 围的） A / 6 安装改造维修 资格（1）安装改造维修许可证 A 符合 7 （2）安装改造重大维修告知书 A 符合 8 （3）现场安装改造维修作业人员 B 符合 9 4施工作业（工艺）文件，包括作业程序、技术要求、 方法和措施等 B 符合 10 5现场施工条 件（1）基础验收证明 B 符合 11 （2）安全距离和红色障碍灯 B 符合
12 （3）大车轨道安装检查 B 符合 13 6部件施工前 检验（1）主要零部件合格证、铭牌 B 符合 14 （2）安全保护装置合格证、铭牌、型 式试验证明 B 符合 15 （3）主要受力结构件主要几何尺寸 B 符合 序号检验项目及其内容类 别 是否在 监检机 构备案 16 7 部件施工过程与 施工后检验（1）主要受力结构连接检查 B 符合 17 （2）施工后主要受力结构件的主 要几何尺寸 符合 18 （3）钢丝绳及其连接、吊具、滑 轮组、卷筒 B 符合 19 （4）安全警示标识 B 符合 20 8 电 气 与 控 制 系 统 检 验8.1电气设备与控制系统 B 符合 21 8.2电气保 护装置（1）接地保护符合 22 （2）绝缘电阻/ 23 （3）短路保护符合 24 （4）失压保护符合 25 （5）零位保护 B / 26 (6)过流（过载）保护 B / 27 （7）失磁保护 B / 28 （8）供电电源断错相保护 B 符合 29 （9）正反向接触器故障保护 B / 30 9 安 全保护与防护装置检验 9.1 制动器 （1）工作制动器与安全制动器的 设置 A 符合 31 （2）制动器型式、制动性能 A 符合 32 （3）制动器推动器漏洞现象 A / 33 （4）制动轮与摩擦片摩擦、缺陷 和油污现象 A 符合 34 （5）制动器调整 A 符合 35 （6）制动轮裂纹、划痕、凹凸不 平度 A / 36 9.2起重量 限制器（1）起重量限制器设置 A 符合 37 （2）试验 A 符合 38 9.3起升高度（下降深度）限位器 A 符合 39 9.4料斗限位器 A / 40 9.5运行机构行程限位器 A 符合 41 9.6缓冲器和止挡装置 A 符合 序号检验项目及内容类 别 是否在监检机构 备案 42 承9.7应急断电开关 A 符合
通用桥式起重机型式试验细则（草案） 国家质量监督检验检疫总局
一、适用范围： 本细则适用于一般环境中的工作的双梁通用桥式起重机（其取物装置为吊钩、电磁或抓斗中的一种或同时用其中的二种或三种）型式试验，起重机范围为 3.2～320吨，跨度范围为10～34米，升起高度不大于32米。 二、试验依据 1、《通用桥式起重机》GB/T14405-1993 2、《起重机设计规范》GB3811 3、《起重机械安全规程》GB6067 4、《起重机械型式试验规程》 三、试验条件（环境条件、所需提供的样机机所覆盖产品的图纸等技术文件） 试验现场应符合下列条件： 1、试验现场的环境和场地应符合GB／T14405及产品使用说明书的要求，起重机的电源为三相交流，频率为50Hz，电压为380（允差为－15％～10％），试验现场的环境不得有易燃、易爆及腐蚀气体，起重机试验地点的海拔高度不超过2000m（超过1000m时应对电动机容量进行校核），环境温度应在-25℃~40℃范围内,在40℃时的相对湿度不超过50%,起重机运行轨道的安装符合GB10183的要求(受检单位应对此给与确认);测量桥梁等尺寸时,应在室内,在无日光和温差的影响下进行; 2、试验现场应具备必要的安全防护措施,不应有影响起重机试验的物品、设施,保护起重机升、运行等各种试验的能正常进行； 3、受检单位应提供全套受检样机的图样及覆盖产品的有关图纸（总图和部件图）和相关技术文件。 4、型式试验分两个阶段进行，桥架检验和安装完成后的动作试验和应力测试。必要时在厂内制造过程中也可进行个别项目的检车试验。
四、试验的主要仪器设备： 通用桥式起重机型式试验主要的仪器设备表
QD型通用桥式起重机 QD5T～100/20T 使 用 说 明 书
目录 一．用途 (1) 二．技术特征和主要参数 (1) 三．结构概述 (1) （一）金属结构 (4) （二）起重机运行机构 (4) （三）起升机构 (5) （四）小车运行机构 (5) （五）其它设备 (5) 四．电气系统 (5) （一）电气设备 (5) （二）操纵原理 (6) 五．安装、调试和试运行 (9) （一）安装和调试 (9) （二）起重机的试运行 (9) 六．维护和保养 (11) （一）机械设备的维护和保养 (11) （二）金属结构的维护和保养 (15) （三）电气设备的维护和保养 (15) （四）安全操作注意事项 (16)
一、用途 通用桥式起重机最为普遍地用于车间内和仓库中吊运工件和货物之用。它是依靠沿厂房轨道方向的纵向移动、小车的横向移动和吊钩的升降运动来进行工作的。 本说明书所指的是一般用途通用桥式起重机和冶金用通用桥式起重机，前者主要适用于机械加工与装配车间、金属结构车间、机械维修车间、各类仓库、冶金和铸造车间的辅助吊运工作等，后者主要用于吊运赤热或熔态金属。 一般用途起重机不推荐用于高温（>+40°C）和低温（<-20°C）的场所、吊运赤热金属或熔态金属及具有强烈腐蚀性化学气体的工作场所。 二、技术特征和主要参数 本系列桥式起重机的主要参数如下: (一)起重量: 5T 10T 16/3.2T 20/5T 32/5T 50/10T六种规格 (二)跨度: 10.5M 13.5M 16.5M 19.5M 22.5M 25.5M 28.5M 31.5M等八种规格 (三)工作制度: A5(用于工作不太频繁,例如一般机械加工和装配车间)。 A6(用于工作较为频繁,例如冶金和铸造车间的辅助吊运)。 A7（用于繁忙使用及熔融、炽热金属的吊运）。 按确定的起重量、跨度和工作制度，可查阅随机附加的桥式起重机总图和小车图纸中的技术特性表和需要的外形尺寸参数。 起重量用分数表示时，分子表示主起升重量，分母表示副起升重量。 三、结构概述 整台起重机是由桥架、小车（装有起升机构和运行机构）、起重机运行机构和电气设备四大部分组成。 起升机构、小车运行机构和起重机运行机构是起重机的三个工作机构，各机构都备有单独的电动机，进行各自的驱动。 起重量5、10吨的起重机为单钩起重机，仅有一套起升机构。16/3.2～50/10吨的起重机，则具有两个吊钩，因此有主、副两套独立的起升机构。主钩用来提升重的物件，副钩除可提升较轻的物件外，在它额定的负荷范围内也可用来协同主钩倾转或翻倒工件之用。但必须注意的是，不允许两个吊钩同时提升两个物件。两个吊钩一起工作时，物件的重量不许超过主钩额定起重量。
新建30万吨高精铸件铸造项目冲天炉加料跨、设备房及成套设备安装工程 12吨双梁通用桥式起重机及电动葫芦 安装施工方案 文件审批页 批准：年月日 审核：年月日 编制：年月日 批文： 新建30万吨高精铸件铸造项目冲天炉加料跨、设备房 及成套设备安装工程 12吨双梁通用桥式起重机及电动葫芦 安装施工方案 目录
1、工程概况 3、施工工艺程序 4、施工方法、技术措施 5、质量保证体系及措施 6、安全生产、环境保护及文明施工 7、劳动力组织及机索具需求计划 1、工程概况 1.1工程名称：新建30万吨高精铸件铸造项目冲天炉加料跨、设备房及成套设备安装工程 1.2工程地点：重庆市双桥经济技术开发区双路镇文西村 1.4设计单位：机械工业第三设计研究院 1.5监理单位：重庆新鲁班工程监理有限责任公司 1.6承建单位：重庆工业设备安装集团有限公司 1.7工程内容： 本方案为指导重庆机电控股集团铸造有限公司新建30万吨高精铸件铸造项目冲天炉加料跨、设备房及成套设备安装工程加料起重机安装而编制的，该起重机为1台12吨电动双梁电磁吸盘桥式起重机，安装在加料跨厂房内，用于冲天炉的加料，起重机轨道选用QU70型钢轨，单边轨道长度36米，由于轨道在一期工程中已经安装完毕，且已经安装好一台12吨行车用于电炉加料，故此次安装的行车与电炉加料行车共用轨道，中间安装车档及限位开关以防碰撞。轨道安装于钢梁上，轨顶标高为+12598mm。其中另有5台钢丝绳电动葫芦的安装任务，轨道采用H型钢主体结构架悬挂式。 起重机技术参数如下表：
2、编制依据 2.1《机械设备安装工程施工及验收通用规范》GB50231-2010； 2.2《起重设备安装工程施工及验收规范》GB50278-2010； 2.3《电气装置安装工程起重机电气装置施工及验收规范》GB50256-1996 2.4《起重机机械安全规程》GB6067-2010; 2.5《起重机试验规范和程序》GB/T5905-2011 2.6《通用桥式起重机》GB/T14405-2011 2.7《桥式和门式起重机制造及轨道安装公差》GB/T10183-2011 2.8《吊车轨道联结及车档》05G525 2.9设备随机技术文件及资料 3、电动双梁桥式起重机施工工艺程序
电动单梁桥式起重机安装施工方案 甲方： 乙方：河南豫正重工集团有限公司 经甲乙双方商定，就电动单梁桥式起重机设备制造、供货、安装达成以下协议：设计制造中执行的标准和规范 产品设计依据标准甲方的有关规定，当出现标准重复时，标准执行的顺序是：国标、部标、行业标准，有新、旧标准时，以新标准执行。 GB3811-2008《起重机械设计规范》 GB/T14405-2011《通用桥式起重机》 GB6067-85《起重机械安全规程》 GB10183-88《桥式和门式起重机制造和轨道安装公差》 JB/T53442-94《通用桥式起重机产品质量分等》 GB8923《涂装前钢材表面锈蚀等级和除锈等级》 GB9286《色漆和清漆漆膜和划格试验》 GB1497-85《低压电器基本标准》 GB50278-98《起重设备安装工程施工和验收规范》 JB/T4315-97《起重机电控设备》 JB/DQ6146-86《起重机控制台》 JB/ZQ2007-90《起重机电气制图》 一、工程概况 兹河南豫正重工集团有限公司受业主公司委托，定于年月日起对如下型号规格的起重机械设备进行安装与调试，安装地点为辽宁省盘锦市兴隆台区石油高新技术产业园区内。 附：待安装起重机械设备一览表 序号 起重机械名称 型号规格 起升高度数量1电动单梁桥式起重机 m 12m 1 1、桥架装置安装 2、电器装置安装
3、起重机调试 4、安装验收 三、劳动力组织(人员分工) 序号工种姓名操作证号主要职责1起重机械作业梁宗琪**********现场指挥、施工总负责 2电气安装孙龙杰********** 安装工兼检验员 3起重机械作业********** 安装工兼安全员 4起重机械作业********** 安装工兼检验员 主要施工设备主要检测仪器 序号设备名称数量序号仪器名称数量125t汽车吊1台1DS3水准仪1台 22t手拉葫芦2台2500V兆欧表1台 3交流电焊机3台3万用电表1台 4气割设备2套450m钢卷尺1把 5砂轮切割机1台51m钢直尺1把 6角向磨光机2台6100mm塞尺1把 7安全带3副7框式水平仪1台 8//80-200游标卡尺1把 9//9其他五金工具若干 10//10手虎钳1把 设备开箱检查一建筑构件部分的检查一滑触线安装一吊装一组装桥式起重机一起重机电气及附件安装一起重机试运转一自检一竣工交检 六、工艺步序 一、桁车梁制作选材： 桁车梁采用H型钢材制作，单根长度约为8m,H钢型号为 440*300*11*18，单根重量约为，中间加6*120*420的加劲板，筋板档 距为：500mm，行车梁进行防腐，漆色为：中灰，安装在设计标高为▽处 即钢柱牛腿的上表面，采用焊接固定，38轨用焊接压板连接在桁车梁上面，
通用桥式起重机 安 装 使 用 说 明 书
河南起重机械有限公司 1 目录 一、用途---------------------------------------------------3 二、技术特性和主要参数----------------------------3 三、结构概述--------------------------------------------3 四、电气系统--------------------------------------------5 五、安装、调试和运行-------------------------------6 六、起重机的维护保养与润滑---------------------7 七、起重机常见故障及处理------------------------16
八、起重机的使用须知------------------------------23 2 一、用途 通用桥式起重机最为普遍地用于车间内和仓库中吊运工件和货物之用。它是依靠沿厂房轨道方向的纵向移动、小车的横向移动和吊钩的升降运动来进行工作的。本说明书所指的是一般用途通用桥式起重机和冶金用通用桥式起重机，前者主要适用于机械加工与装配车间、金属结构车间、机械维修车间、各类仓库、冶金和铸造车间的辅助吊运工作等，后者主要用于吊运赤热或熔态金属。 一般用途起重机不推荐用于高温（>+40°C）和低温（<-20°C）的场所、吊运赤热金属或熔态金属及具有强烈腐蚀性化学气体的工作场所。 二、技术特征和主要参数 本系列桥式起重机的主要参数如下: (一)起重量: 5T 10T 16/3.2T 20/5T 32/5T 50/10T六种规格 (二)跨度: 10.5M 13.5M 16.5M 19.5M 22.5M 25.5M 28.5M 31.5M等八种规格 (三)工作制度: A5(用于工作不太频繁,例如一般机械加工和装配车间)。 A6(用于工作较为频繁,例如冶金和铸造车间的辅助吊运)。 A7（用于繁忙使用及熔融、炽热金属的吊运）。 按确定的起重量、跨度和工作制度，可查阅随机附加的桥式起重机总图和小车图纸中的技术特性表和需要的外形尺寸参数。 起重量用分数表示时，分子表示主起升重量，分母表示副起升重量。 三、结构概述 整台起重机是由桥架、小车（装有起升机构和运行机构）、起重机运行机构和电气设备四大部分组成。
