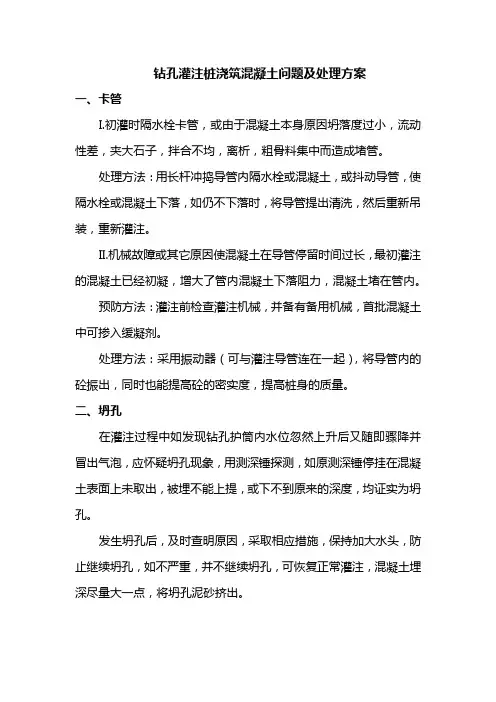

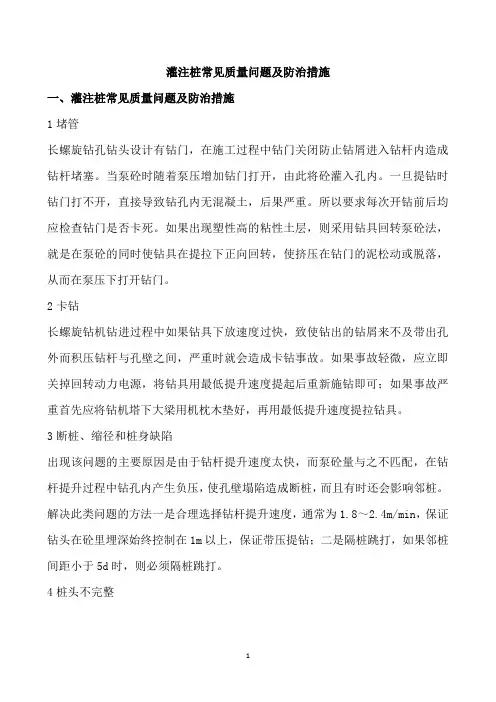

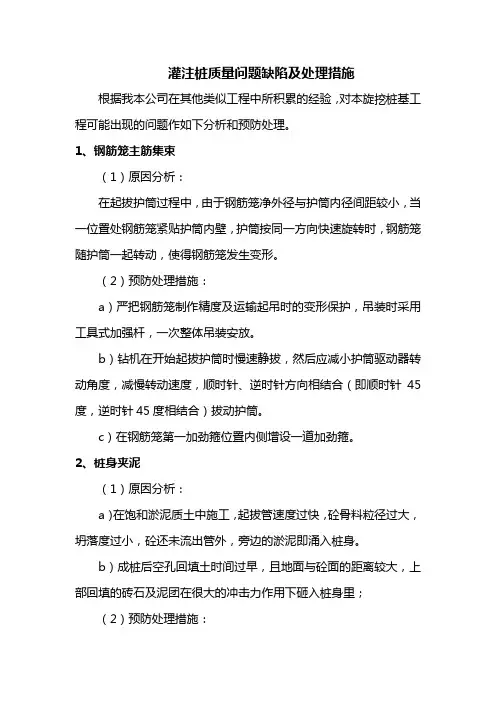

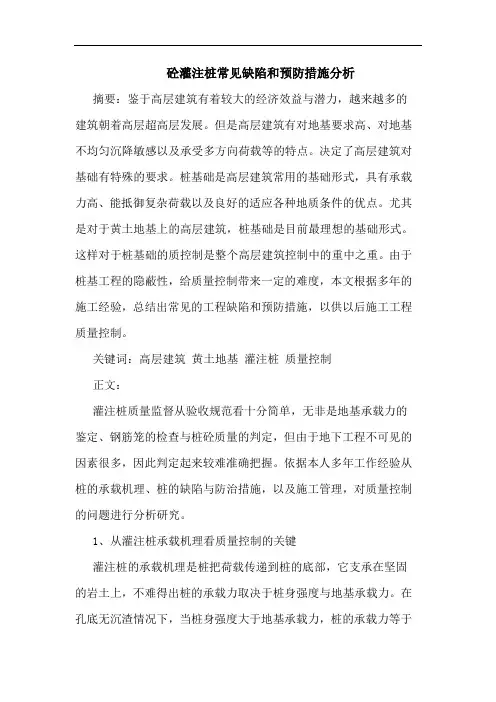

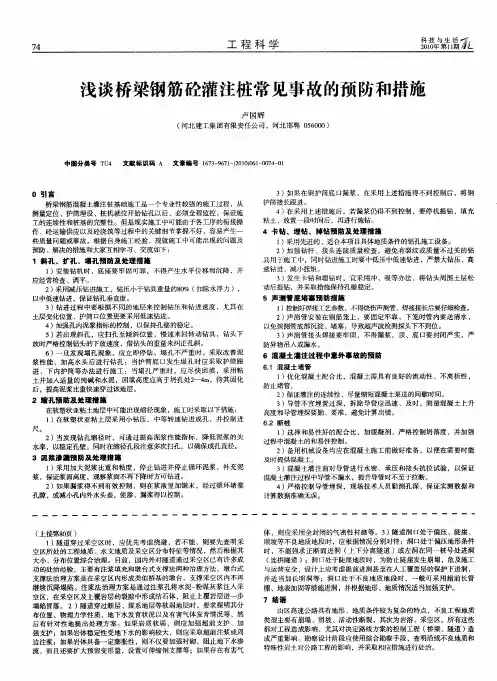

砼灌注桩浇筑出现问题预防及处理
(1)初灌未封底：桩底沉渣量过大，使初灌不能正常反浆，或导管距孔底太远，初灌量不够没有埋住导管。造成这种原因是检查不够认真，清孔不干净或没有进行二次清孔。认真检查，采用正确的测绳与测锤；一次清孔后，不符合要求时，要采取措施：如改善泥浆性能，延长清孔时间等进行清孔。在下完钢筋笼后，再检查沉渣量，如沉渣量超过规范要求，应进行二次清孔。导管底端距孔底高度依据桩径、隔水阀种类、大小而定，最高不超过0.5m。
(2)导管堵塞：灌注时间过长，而上部砼已接近初凝，形成硬壳，而且随时间增长，泥浆中残渣将不断沉淀，从而加厚了积聚在砼表面的沉淀物，造成砼灌注极为困难，造成堵管，尽可能提高混凝土浇注速度，开始浇砼时尽量积累大量砼，产生极大的冲击力可以克服泥浆阻力。快速连续浇注，使砼和泥浆一直保持流动状态，可防导管堵塞；浇注混凝土过程中，应匀速向导管料斗内灌注，如突然灌注大量的混凝土导管内空气不能马上排出，可能导致堵管，若管内空气从导管底端排出，可能带动导管拔出混凝土面。混凝土的质量是堵塞导管的主要原因，必须把好质量，混凝土和易性不好或离析使石子聚集在一起流动性差，导致堵管。导管使用后及时冲洗，保证导管内壁干净光滑。如发生堵管在导管上部可用钢筋疏通，在下部提取导管上下振击。
(3)导管拔出混凝土面。导管提漏有两种原因：a.当导管堵塞时，一般采用上下提振法，使混凝土强行流出，但如果此时导管埋深很少，极易提漏。b.因泥浆过稠，在测量导管埋深时，对砼浇注高度判断错
误，而在卸管时多提，使导管提离砼面，也就产生提漏。灌注混凝土过程中，测定已灌混凝土表面标高出现错误，导致导管埋深过小，出现拔脱提漏。特别是灌注后期，易将泥浆中混合的坍土层误为混凝土表面。因此，我们按照规程用规定的测深锤测量孔内混凝土表面高度，并认真核对，保证提升导管不出现失误。如误将导管拔出混凝土面，做及时处理。孔内混凝土面高度较小时，终止浇注，重新成孔。
孔内混凝土面高度较高时，可以用二次导管插入法，其一是导管底端加底盖阀，插入混凝土面1.0m左右，导管料斗内注满混凝土时，将导管提起约0.5m，底盖阀脱掉，即可继续进行水下浇注混凝土施工。由于要克服泥浆对导管的浮力，混凝土面较深时，不宜采用；
此方法使用时，安排有经验的工程师现场指导，导管长度、吊预制混凝土球阀铁丝长度、铁丝抗拉强度、混凝土面实际位置等数据，在事先正确确定。提升导管要准确可靠，灌注砼过程中随时测量导管埋深，并严格遵守操作规程；
(4)钢筋笼上浮：当灌注到钢筋笼底部时，应缓慢放料，尽量减小埋深，减小对导管的冲力。
(5)混凝土拌制不符合要求：混凝土配合比中水灰比控制在0.5～0.6，砂率应在40%～50%，粗骨料最大粒径应小于40mm，混凝土坍落度控制在18～20cm，要有良好的流动性、和易性，用料上优先采用中粗沙，级配较好的卵石，矿渣硅酸盐水泥，避免使用普通硅酸盐水泥。混凝土和易性与水泥品种、砂率有极大的关系，砂率小、粗骨料级配不好，搅拌出的混凝土极易离析，影响水下浇注混凝土质量。在
灌注中出现的种种事故有很多都和混凝土质量有关，所以一定要把好混凝土的质量关。
(6)桩身有夹渣、夹泥、蜂窝：浇注过程中，须不断测定混凝土面上升高度，并根据混凝土供应情况来确定拆卸导管的时间、长度，以免发生桩身夹渣、夹泥、蜂窝事故。泥浆过稠，如泥浆比重大且泥浆中含较大的泥块，增加了浇注砼的阻力，因此，在施工中经常发生导管堵塞、流动不畅等现象，有时甚至灌满导管还是不行，最后只好提取导管上下振击，由于导管内储存大量砼，一旦流出其势甚猛，在砼流出导管后，即冲破泥浆最薄弱处急速返上，并将泥浆夹裹于桩内，造成夹泥层；灌注砼过程中，因导管漏水或导管提漏而二次下球也是造成夹泥层的原因。使砼面处于垂直顶升状，不使浮浆、泥浆卷入砼是防治夹渣、夹泥、蜂窝的关键。
1.1桩基础的一般规定 1.1.1桩位的放样允许偏差如下： 群桩 20mm； 单排桩 10mm。 1.1.2桩基工程的桩位验收，除设计有规定外，应按下述要求进行： 1当桩顶设计标高与施工场地标高相同时，或桩基施工结束后，有可能对桩位进行检查时，桩基工程的验收应在施工结束后进行. 2 当桩顶设计标高低于施工场地标高，送桩后无法对桩位进行检查时，对打入桩可在每根桩桩顶沉至场地标高时，进行中间验收，待全部桩施工结束，承台或底板开挖到设计标高后，再做最终验收。对灌注桩可对护筒位置做中间验收。 PS: 桩顶标高低于施工场地标高时，如不做中间验收，在土方开挖后如有桩顶位移发生不易明确责任，究竟是土方开挖不妥，还是本身桩位不准（打入桩施工不慎，会造成挤土，导致桩位位移），加一次中间验收有理由区分责任，引起打桩及土方承包商的重视。 1.1.3 打（压）入桩（预制混凝土方桩、先张法预应力管桩、钢桩）的桩位偏差，必须符合表1.1.3的规定。斜桩倾斜度的偏差不得大于倾斜角直切值的15％（倾斜角系桩的纵向中心线与铅垂线间夹角）。 表1.1.3预制桩（钢桩）桩位的允许偏差（mm）
的位移，但由于打桩顺序不当，造成挤土而影响已入土桩的位移，是包括在表列数值中。为此。必须在施工中考虑合适的顺序及打桩速率。布桩密集的基础工程应有必要的措施来减少沉桩的挤土影响。 1.1.4灌注桩的桩位偏差必要符合表的规定，顶标高至少要比设计标高高出0.5m，柱底清孔质量按不同的成桩工艺有不同的要求，按本章节的各节要求执行。每浇筑50m3必须有一组试件，小于50m3的桩，每根桩必须有一组试件。 表1.1.4 灌注桩的平面位置和垂直度的允许偏差
一、 二、 三、 适用范围 本方案适用于糯扎渡送广东直流输电工程普洱换流站建筑工程（B 标）混 凝土灌注桩工程。 四、 编写依据 表2-1编写依据 序号 引用资料名称 1 GB 5020—2002《建筑地基基础工程施工质量验收规范》 2 JGJ 79—2002《建筑地基处理技术规范》 3 JGJ 94—2008《建筑桩基技术规范》 4 DL/T 52101.1—2005《电力建设施工质量验收及评定规程 第1部分：土建工程》 5 Q/CSG 10017.3—2007《110kV ～500kV 送变电工程质量检验及评定标准 第3部分：变电土建工程》 6 Q/CSG 11105—2008《南方电网工程工程工艺控制规范》 7 工程设计图纸、施工组织设计（方案）等技术文件 作业（工序）流程图见图3-1。 图3-1 作业（工序）流程图 六、 工作前安全危险源辨析及控制措施 危险源辨识及控制措施见图4-1。 表4-1 工作前安全风险辨析及控制措施表 序 号 安全风险 预控措施 检查结果 1 机械伤害 1、 检查桩基机械性能符合安全使用要求，场地 开桩位放样 桩机就位 桩基成孔 钢筋笼安导管安装 钢筋笼制 完 混凝土浇
5.1、人员配备
八、地质情况介绍 根据《岩土工程勘测报告》可知，站址区域地层结构为：上覆地层为第四系，下伏地层为三叠系。第四系包括：局部分布于道路地带的第四系人工堆积层(Qs)素填土，分布较普遍的第四系残坡积层(Qel+sl)粘性土、含碎石粘性土、碎块石。下伏基岩为三叠系上统橄榄坝组上段(T3g3)的泥岩夹灰岩、泥质灰岩、泥质砂岩。现将各岩土层从上至下分述如下： 人工堆积层(Qs) (0)层素填土：黄褐色，紫红色。稍密，主要分布于站址内道路地带。承载力特征值为90kPa，可作为一般建构筑物的天然地基持力层及下卧层。 残坡积层(Qel+sl) ①层粘土：褐黄色、黄色、紫红色，稍湿，软塑-硬塑状态一般土质均匀，偶见碎石角砾，碎石角砾成分为泥岩、泥质砂岩、泥质灰岩风化碎屑，表层由于含植物根茎，孔隙较大，结构疏松，各地段层厚差异较大，下伏基岩为碳酸盐岩地带层厚0-10m，下伏基岩为泥岩及碎屑岩地带层厚0-30m。该层主要为粘土，局部地段为粉质粘土。按其状态分为(1-1)层(硬塑状态)、(1-2)层(可塑状态)及(1-3)层(软塑状态)三个亚层。(1-1)承载力特征值为190kPa，为良好天然地基持力层及下卧层，(1-2)承载力特征值为165kPa，可作为一般建构筑物的天然地基持力层及下卧层，(1-3)承载力特征值为100kPa，不能作为天然地基持力层，需换填处理。 ②含碎石粘土：褐黄色、黄色，稍湿，可塑-硬塑状态，碎石成分以泥岩、泥质砂岩、泥质灰岩风化碎屑为主，一般粒径2-5cm，大者达10cm，含量25-40%，该层一般分布在地势相对低洼地段及强风化泥岩、泥质砂岩、泥质灰岩的上部，层厚变化较大。该层主要为含碎石粘土，局部地段为含碎石粉质粘土。按其状态分为(2-1)层(硬塑状态)及(2-2)层(可塑状态)两个亚层。(2-1)承载力特征值为200kPa，为良好天然地基持力层及下卧层，(2-2)承载力特征值为175kPa，可作为一般建构筑物的天然地基持力层及下卧层。 ③层碎块石：灰白色、深灰色，中密，主要分布于泥质灰岩表层，成分以泥质灰岩为主，碎石粒径1-8cm；块石主要分布于灰岩表层，成分以灰岩为主，块径一般30-80cm，局部大于120cm，中间充填可塑状态的粘土。局部地段出露，厚度不均，承载力特征值为400kPa，为良好天然地基持力层及下卧层，但不能作为桩基持力层 橄榄坝组层(T3g3) 主要为黄色泥岩夹灰岩、泥质灰岩、泥质砂岩，以下按岩性不同分为④层泥岩、⑤层泥质砂岩、⑥层泥质灰岩和、⑦层灰岩。 ④层泥岩：颜色较杂，以褐黄色、紫红色、褐灰色、灰白色为主，泥质结构，薄层-中厚层状。按风化程度不同分为(4-1)层强风化和(4-2)层中等风化两个亚层。(4-2)层中等风化极少见，站址区以(4-1)层强风化为主。(4-1)层承
第一章编制依据及编制指导原则 1.1 编制依据 （1）《煤田地质局庆阳资源勘查院生活基地5#、6#、7#楼桩基施工图》。 （2）《煤田地质局庆阳资源勘查院生活基地5#、6#、7#楼岩土工程勘察报告》。 （3）本工程施工现场踏勘的情况，工程施工现场的地质资料。 1.2 采用的规标准 《建筑施工组织设计规》（GB/T50502-2009）； 《工程测量规》（GB50026-2007）； 《混凝土结构设计规》（GB50010-2002）； 《混凝土外加剂应用技术规》（GB50119-2003）； 《建筑地基基础工程施工质量验收规》（GB50202-2002）； 《混凝土结构工程施工质量验收规》（GB50204-2002）； 《建筑工程施工质量验收统一标准》（GB50300-2001）； 《建筑施工安全检查标准》（JGJ59-99）； 《建筑施工现场环境与卫生标准》（JGJ146-2004）； 《施工现场临时用电安全技术措施》（JGJ46-2005）； 《建筑工程质量管理条例》。 第二章工程概况 2.1 工程简介 本工程桩基采用旋挖机械成孔钢筋混凝土灌注桩，桩径600mm，桩长为20m。 5#楼81根，6#、7#楼均为96根，总桩数为273根,桩身混凝土强度等级为C35P8。 2.1.1 施工要求：
1）严格按照国家相关规程、标准、施工技术要求及验收规进行施工。施工期间如果有相关新标准、规程、规出台，以新标准、规程、规为准。 2）严格按设计施工图进行施工，未经设计、监理和业主同意，不得擅自改变施工图。 3）施工前必须做好各项准备工作，有精心、细致、合理的施工方案，经监理和业主审批同意后实施。 4）施工时的安全技术、劳动保护、防火要求等，必须符合有关的专项规定。 第三章施工方案 3.1 施工准备 3.1.1 技术准备 （1）组织有关工程技术人员对设计文件、图纸及资料进行熟悉和研究，结合现场勘察情况，重点掌握设计要求，理解设计意图。 （2）编制实施性施工组织设计、施工方案。制定质量计划、关键工序重点过程编制作业指导书、施工安全技术措施。 3.1.2 桩基工程施工准备 3.1.2.1 技术准备 （1）对基坑工程施工图、桩基施工图进行详细查看，对有疑问的部分及时联系建设方和设计单位协商解决。 （2）建筑场地和邻近区域的地下管道、地下构筑物、原有建筑物旧基础、化粪池等进行调查，对施工可能造成影响的障碍物及时进行清除和外运，并整平场地。 （3）混凝土、钢筋等材料及其制品的质检报告。 （4）主要施工机械及其配套设备的技术性能资料。 （5）基础桩施工组织设计或施工方案。 3.1.2.2 生产准备：
一、作业流程 作业（工序）流程图见图3-1。 二、作业方法 2.1、桩位放样 2.1.1、桩位放样采用从“整体到局部”的原则采用尼康DTM-531E全站仪进行桩基位置的准确放样，并及时对放样的标高进行复核。 2.1.2、在施工现场设置三个控制桩；控制桩的设置地点应在桩基施工作业影响围之外。 2.1.3、对施工现场的控制点应经常检查，避免发生误差，根据控制桩对轴线进行放线，然后再定出桩位。 2.1.4、桩位控制桩采用木桩加小钉，入土深度不少于20cm，并做好桩位的保护；同时应对桩号做好标识，以防止混淆。 2.1.5、桩基轴线放线应满足以下要求：双排及以上桩，偏移应小于20mm； 对单排桩，偏移应小于10mm；桩位中心允许偏差为100mm。
2.2、桩机就位 2.2.1、桩机就位时，应对准桩位，保证垂直稳定，在施工中部发生倾斜、移动，桩机就位时利用利用其行走装置完成。 2.2.2、桩机作业时的地面应坚实，坡度小于2%，不宜直接置于不坚实的填土上，可在桩机下垫20mm厚的钢板以免产生不均匀沉陷，避免造成成孔竖向偏斜过大，垂直度不合格，甚至导致钻机倾倒事故发生。 2.3、桩基成孔 2.3.1、当采用旋挖钻机成孔时为干钻作业，无需泥浆护壁；冲击成孔灌注桩需要泥浆护壁。第一根桩施工时要慢速运转，掌握地层对钻机的影响情况，确定钻进参数。 2.3.2、开始钻孔作业，钻进时应先慢后快，开始每次进尺为40-50cm，确认地下是否不利地层，进尺5米后如钻进正常，可适当加大进尺，每次控制在70-90cm。 2.3.3、钻孔过程中应时刻关注地质变化情况，达到持力层后，通知地质工代对地质情况进行确认，然后按照设计要求，继续钻进以达到设计桩长和持力层要求。 2.3.4、钻到预定的深度后，必须在孔底处进行空转清土，然后停止转动；提钻杆，不得曲转钻杆。孔底的虚土厚度超过质量标准时，要分析原因，采取措施进行处理。进钻过程中散落在地面上的土，必须随时清除运走。 2.3.5、当达到设计桩长而不满足持力层要求时，应根据设计地质工代要求，继续钻进，当设计桩长和持力层要求满足后方可停止钻进，并做好原始记录。 2.3.6、用测深绳（锤）或手提灯测量孔深及虚土厚度。虚土厚度等于钻孔深的差值。虚土厚度一般不应超过50mm。 2.3.7、钻进遇有含石块较多的土层，或含水量较大的软塑粘土层时，必须防止钻杆晃动引起孔径扩大，致使孔壁附着扰动土和孔底增加回落土。 2.3.8、成孔达到设计标高后，对孔深、孔径、孔壁垂直度、沉淀厚度等
第四节干作业钻孔灌注桩施工 一、施工准备 、技术准备 施工人员进驻现场后即开始进行技术准备，技术准备分为内业技术准备和外业技术准备。 ⑴、内业技术准备主要包括： ①组织技术人员认真阅读、审核施工图纸，澄清有关技术问题，熟悉相关专业施工规范、质量评定标准。编写桩施工记录。 ②编写施工工艺标准、保证措施及技术交底。 ③结合本工程特点，编写技术管理办法和实施细则。 ④对施工人员进行上岗前的技术培训，考核合格后挂牌上岗。 ⑵、外业技术准备工作主要包括： ①现场详细调查。 ②施工作业层中所涉及的各种外部技术数据收集。 、机械准备 由于工期紧张我公司拟投入台钻机及配套设备进行昼夜施工。 二、施工工艺流程 定位放线 钻机就位 钻孔清土 安放钢筋茏前盖板现场配料安防钢筋笼 浇筑混凝土商品混凝土
三、施工方法 、定位放线、桩点布设 为确保桩点准确、桩位易找且不容易丢失采用钢管打孔灌注白灰并以红钉为记号的方法布设桩位点桩位点布设完成后要经甲乙双方共同验线、验点并做好记录准确无误后施工。 、钻机就位 将钻头对准预先确定好的桩位点用桩机垂直度标尺调整垂直度。对点时使钻 到钻头尖对准桩位为止。利用钻机的自重把钻头压入土中。 、钻孔清土 、钢筋笼制作安放,配筋为Φφ 加密区长度为,加劲箍为Φ。 有裂纹、油污、老锈。 小于钢筋笼直径的。 焊连接。
整个钢筋笼绑 ⑺、钢筋笼笼头处设置平面挡板,加工时,钢筋笼顶必须接触此平面,保证笼 顶平齐。⑻、钢筋焊接方法及接头型式钢筋焊接采用单面搭接焊方法。 ⑼、为了保证钢筋笼能起吊，钢筋笼在桩顶位置设置φ钢筋吊环。安放时慢起慢落、逐步下放，避免碰撞孔壁，钢筋笼安放后进行笼顶标高抄测，符合设计要求即可固定。 ⑽、钢筋笼安放和固定钢筋笼安装时采用钻机吊装，在接近桩孔上方时，人工调整垂直度，使钢筋笼中心和桩孔 人工调整其垂直度，下钢筋笼时由放线员测量钢筋笼标高。下好后采用钢管固定在测量的标高处四周采取防护措施。 四、试锚桩施工： 、试锚桩数量及位置 试桩和锚桩混凝土均掺早强剂，根据工程总桩数确定所需试桩根数 、试装桩头做法 试桩桩头不应与垫层连接，试桩应先凿掉顶部的破碎层和软弱混凝土，桩头高于承台底面，距桩顶倍桩径范围内，桩顶设置φ三层钢筋网片，网片间距为，倍桩径（）高桩头用厚钢板围裹，桩头混凝土用混凝土浇筑。 五、各工序的协调措施： 应尽可能安排好施工顺序，准备工作必须充分，钻机移车对点、安放钢筋笼的时间尽可能缩短。 、抓住主要工序，协调好次要工序，次要工序并辅助主要工序。 、做好施工进度计划工作，避免各工序在某些时间上发生冲突，而导致施工暂停或延缓。 、定时进行研讨会，针对施工中存在问题进行分析，协调好各工序，做好施工薄弱环节的控制。 、拟计划施工路线图，根据现场实际情况安排好施工路线，减少不必要的行车浪费时间。
灌注桩施工方案 一、编制依据 1、甲方对本工程施工方案的编制要求； 2、建筑地基技术处理规范（JGJ79-2012）； 3、建筑桩基技术规范（JGJ94-2008）； 4、建筑桩基检测技术规范（JGJ106-2014）； 5、湿陷性黄土地区建筑灌注桩技术规范（DB62/T25-3084-2014）； 6、我公司多年来的桩基工程施工经验； 7、国家、地方执行的施工规范； 二、工程概况 本工程采用旋挖钻孔灌注桩基础，持力层选择强风化岩泥层，桩长不小于44米，桩底进入持力层内不小于1.0米，施工前应进行试孔，选择适宜的成空钻头，桩基成空时选择适宜合适的护壁材料，控制好桩底沉渣，确保满足不得大于50mm的要求。 三、旋挖钻孔前的准备工作 钻孔前的准备工作主要包括桩位放样，整理平整场地，布设施工便道，设置供电及供水系统，制作和埋设护筒，制作钻孔架，泥浆的制备和准备钻孔机具等。 四、说明 本工程钻孔桩均使用钢护筒，采用2mm-5mm 钢板制作。为保证其刚度，防止变形，在护筒上、下端和中部外侧各焊一道加劲肋。本项目的钻孔桩直径为100cm。根据钻孔桩直径，我们所做的护筒直径应为120cm-125cm。护筒埋设时，
其轴线对准测量所标出的桩位中心，护筒周围和护筒底接触紧密，保证其位置偏差不大于5cm，倾斜度不大于1%。基坑开挖至-6.3米，设计桩顶标高为-7.1米，桩身锚入承台100mm，钢筋锚入承台63mm。 五、护壁材料的选用 采用速溶型奈普顿泥浆材料，钻孔前提前准备好奈普顿泥浆，化学泥浆用量一般情况下比例按0.01%—0.1配置，根据现场的实际情况实验确定配合比，在护筒内先进行泥浆的配置。护筒内配置用量为平均量的1.5—2倍。在钻进到护筒底部以下3米后，加量按照平均用量添加既可。在钻孔至将近设计孔深3-5米，可停止添加聚合物泥浆。如遇砂砾层，孔壁不稳定，漏浆量过大时，根据 水量适当调整材料用量。 聚合物泥浆配合比： 六、旋钻钻孔工艺 1. 钻进时操作要点 a. 开始钻进时，进尺应适当控制，在护筒刃脚处，应低档慢速钻进，使刃脚处有坚固的泥皮护壁。钻至刃脚下1m 后，可按土质以正常速度钻进。如护筒土质松软发现漏浆时，可提起钻锥，向孔中倒入泥浆粉，再放下钻锥倒转，使胶泥挤入孔壁堵住漏浆孔隙，稳住泥浆继续钻进。
一、 适用范围 本方案适用于糯扎渡送广东直流输电工程普洱换流站建筑工程（B 标）混 凝土灌注桩工程。 二、 编写依据 表2-1编写依据 三、 作业流程 作业（工序）流程图见图3-1。 图3-1 作业（工序）流程图 四、
危险源辨识及控制措施见图4-1。 表4-1 工作前安全风险辨析及控制措施表 五、作业准备 5.1、人员配备 表5-1人员配备表
六、地质情况介绍 根据《岩土工程勘测报告》可知，站址区域地层结构为：上覆地层为第四系，下伏地层为三叠系。第四系包括：局部分布于道路地带的第四系人工堆积层(Qs)素填土，分布较普遍的第四系残坡积层(Qel+sl)粘性土、含碎石粘性土、碎块石。下伏基岩为三叠系上统橄榄坝组上段(T3g3)的泥岩夹灰岩、泥质灰岩、泥质砂岩。现将各岩土层从上至下分述如下： 人工堆积层(Qs) (0)层素填土：黄褐色，紫红色。稍密，主要分布于站址内道路地带。承载力特征值为90kPa，可作为一般建构筑物的天然地基持力层及下卧层。 残坡积层(Qel+sl)
①层粘土：褐黄色、黄色、紫红色，稍湿，软塑-硬塑状态一般土质均匀，偶见碎石角砾，碎石角砾成分为泥岩、泥质砂岩、泥质灰岩风化碎屑，表层由于含植物根茎，孔隙较大，结构疏松，各地段层厚差异较大，下伏基岩为碳酸盐岩地带层厚0-10m，下伏基岩为泥岩及碎屑岩地带层厚0-30m。该层主要为粘土，局部地段为粉质粘土。按其状态分为(1-1)层(硬塑状态)、(1-2)层(可塑状态)及(1-3)层(软塑状态)三个亚层。(1-1)承载力特征值为190kPa，为良好天然地基持力层及下卧层，(1-2)承载力特征值为165kPa，可作为一般建构筑物的天然地基持力层及下卧层，(1-3)承载力特征值为100kPa，不能作为天然地基持力层，需换填处理。 ②含碎石粘土：褐黄色、黄色，稍湿，可塑-硬塑状态，碎石成分以泥岩、泥质砂岩、泥质灰岩风化碎屑为主，一般粒径2-5cm，大者达10cm，含量25-40%，该层一般分布在地势相对低洼地段及强风化泥岩、泥质砂岩、泥质灰岩的上部，层厚变化较大。该层主要为含碎石粘土，局部地段为含碎石粉质粘土。按其状态分为(2-1)层(硬塑状态)及(2-2)层(可塑状态)两个亚层。(2-1)承载力特征值为200kPa，为良好天然地基持力层及下卧层，(2-2)承载力特征值为175kPa，可作为一般建构筑物的天然地基持力层及下卧层。 ③层碎块石：灰白色、深灰色，中密，主要分布于泥质灰岩表层，成分以泥质灰岩为主，碎石粒径1-8cm；块石主要分布于灰岩表层，成分以灰岩为主，块径一般30-80cm，局部大于120cm，中间充填可塑状态的粘土。局部地段出露，厚度不均，承载力特征值为400kPa，为良好天然地基持力层及下卧层，但不能作为桩基持力层 橄榄坝组层(T3g3) 主要为黄色泥岩夹灰岩、泥质灰岩、泥质砂岩，以下按岩性不同分为④层泥岩、⑤层泥质砂岩、⑥层泥质灰岩和、⑦层灰岩。 ④层泥岩：颜色较杂，以褐黄色、紫红色、褐灰色、灰白色为主，泥质结构，薄层-中厚层状。按风化程度不同分为(4-1)层强风化和(4-2)层中等风化两个亚层。(4-2)层中等风化极少见，站址区以(4-1)层强风化为主。(4-1)层承
4.7 注浆地基 4.7.1 施工前应掌握有关技术文件（注浆点位置、浆液配比、注浆施工技术参数、检测要求等）。浆液组成材料的性能符合设计要求，注浆设备应确保正常运转。 说明：4.7.1 为确保注浆加固地基的效果，施工前应进行室内浆液配比试验及现场注浆试验，以确定浆液配方及施工参数。常用浆液类型见表3 表3 常用浆液类型 4.7.2 施工中应经常抽查浆液的配比及主要性能指标，注浆的顺序、注浆过程中的压力控制等。 说明：4.7.2 对化学注浆加固的施工顺序宜按以下规定进行： 1 加固渗透系数相同的土层应自上而下进行。 2 如土的渗透系数随深度而增大，应自下而上进行。 3 如相邻土层的土质不同，应首先加固渗透系数大的土层。 检查时，如发现施工顺序与此有异，应及时制止，以确保工程质量。 4.7.3 施工结束后，应检查注浆体强度、承载力等。检查孔数为总量的2％-5％，不合格率大于或等于20％时应进行二次注浆。检验应在注浆后15d（砂土、黄土）或60d（粘性土）进行。 4.7.4 注浆地基的质量检验标准应符合表4.7.4的规定。 表4.7.4注浆地基质量检验标准
4.8 预压地基 4.8.1 施工前应检查施工监测措施，沉降、孔隙水压力等原始数据，排水设施，砂井（包括袋装砂井）、塑料排水带等位置。塑料排水带的质量标准应符合本规范附录B的规定。
说明： 4.8.1 软土的固结系数较小，当土层较厚时，达到工作要求的固结度需时较长，为此，对软土预压应设置排水通道，其长度及间距宜通过试压确定。 4.8.2 堆载施工应检查堆载高度、沉降速率、真空预压施工应检查密封膜的密封性能、真空表读数等等。 说明： 4.8.2 堆载预压，必须分级堆载，以确保预压效果并避免坍滑事故。一般每天沉降速率控制在10-15mm，边桩位移速率控制在4-7mm。孔隙水压力增量不超过预压荷载增量60%，以这些参考指标控制堆载速率。 真空预压的真空度可一次抽气至最大，当连续5d实测沉降小于每天2mm 或固结度≥80%，或符合设计要求时，可停止抽气，降水预压可参考本条。 4.8.3 施工结束后，应检查地基土的强度及要求达到的其他物理力学指标，重要建筑物地基应做承载力检验。 说明： 4.8.3 一般工程在预压结束后，做十字板剪切强度或标贯、静力触探试验即可，但重要建筑物地基就应做承载力检验。如设计有明确规定应按设计要求进行检验。 4.8.4 预压地基和塑料排水带质量检验标准应符合表4.8.4的规定。 表4.8.4 预压地基和塑料排水带质量检验标准
螺旋钻孔灌注桩 1 范围 本工艺标准适用于工业及民用建筑中地下水以上的一般粘土、砂土及人工填土地基螺旋成孔的灌注桩。 2 施工准备 2.1 材料及主要机具： 2.1.1 水泥：宜用425号矿渣硅酸盐水泥。 2.1.2 砂：中砂或粗砂，含泥量不大于5%。 2.1.3 石子：卵石或碎石，粒径5～32mm，含泥量不大于2%。 2.1.4 钢筋：钢筋的级别、直径必须符合设计要求，有出厂证明书及复试报告，表面应无老锈和油污。 2.1.5 垫块：用1∶3水泥砂浆埋22号火烧丝提前预制成或用塑料卡。 2.1.6 火烧丝：规格18～20号铁丝烧成。 2.1.7 外加剂：掺合料；根据施工需要通过试验确定。 2.1.8 主要机具： 2.1.8.1 螺旋钻孔机：常用的主要技术参数见表2-7。 常用螺旋钻孔机的主要技术参数表2-7 电机功率(kW)回转速 度 (r/min) 回转扭 矩 (N·m) 钻进下 压力 (N) 钻进速 度 (m/mi n) 外形尺寸 长×宽×高 (m) 履带式LZ型30813400280028.0×3.21× 21.78 汽车式QZ～4 型 171201400—17.3×2.65 2.1.8.2 机动小翻斗车或手推车，装卸运土或运送混凝土。 2.1.8.3 长、短棒式振捣器。部分加长软轴、混凝土搅拌机、平尖头铁锹、胶皮管
等。 2.1.8.4 溜筒、盖板、测绳、手把灯、低压变压器及线坠等。 2.2 作业条件： 2.2.1 地上、地下障碍物都处理完毕，达到“三通一平”。施工用的临时设施准备就绪。 2.2.2 场地标高一般应为承台梁的上皮标高，并经过夯实或碾压。 2.2.3 分段制作好钢筋笼，其长度以5～8m 为宜。 2.2.4 根据图纸放出轴线及桩位点，抄上水平标高木橛，并经过预检签证。 2.2.5 施工前应作成孔试验，数量不少于两根。 2.2.6 要选择和确定钻孔机的进出路线和钻孔顺序，制定施工方案，做好技术交底。 3 操作工艺 3.1 工艺流程： 3.1.1 成孔工艺流程： 3.1.2 浇筑混凝土工艺流程： 3.2 钻孔机就位：钻孔机就位时，必须保持平稳，不发生倾斜、位移，为准确控制钻孔深度，应在机架上或机管上作出控制的标尺，以便在施工中进行观测、记录。 3.3 钻孔：调直机架挺杆，对好桩位（用对位圈），开动机器钻进、出土，达到控制深度后停钻、提钻。 3.4 检查成孔质量： 3.4.1 钻深测定。用测深绳（锤）或手提灯测量孔深及虚土厚度。虚土厚度等于钻孔深的差值。虚土厚度一般不应超过10cm 。 3.4.2 孔径控制。钻进遇有含石块较多的土层，或含水量较大的软塑粘土层时，必须防止钻杆晃动引起孔径扩大，致使孔壁附着扰动土和孔底增加回落土。
控制钻孔灌注桩桩顶标高超灌 控制钻孔灌注桩桩顶标高超灌第21卷第4期 2011年1O月 安徽冶金科技职业学院 JoumalofAnhuiVocationalCollegeofMetallurgyandTechnology V01.21.No.4 Oct.2O11 控制钻孑L灌注桩桩顶标高超灌 刘文忠 (马钢建设公司地基分公司安徽马鞍山243000) 摘要:如何控制钻孔灌注桩桩顶标高超灌,为工程减少不必要的浪费,做到降本增效的呢?显得尤为重要,根据钻孔灌 注桩桩顶标高难以控制的现状,结合我们在马钢及周边地区多年的施工实践,对其影响的一些主要的环节进行剖析,并提 出相应的防治措施,期望达到控制桩项标高的目的. 关键司:控制;钻孔灌注桩;桩顶标高;超灌 中图分类号:TU473.14文献标识码:B文章编号:1672—9994(2011)04—0046—04 1概述 马钢建设公司地基分公司是马钢建设系统唯 一 的一家地基处理专业队伍,也是马鞍山乃至周边 地区地基处理手段较全,装备水平较高,技术力量 较强,成立时间较早的一支专业队伍.
由于钻孔灌注桩混凝土灌注是水下混凝土灌 注,混凝土灌注的密实是利用混凝土的大坍落度使 其密实,要求水下灌注混凝土必须具备良好的和易 性,坍落度大等特点(坍落度宜为180nlln一220 toni).测绳放下去检测混凝土面不能准确判断出混凝土面; 实际施工过程中,混凝土超灌现象普遍存在, 已成为钻孔灌注桩过程控制的通病,特别是桩顶空头达34m时,成桩开挖后,桩顶露出基底标高就象树林一样,极其难看.既浪费了混凝土,又加大了破桩的人工费,对截下的余桩处理又增添了不必要的成本支出.3,查阅相关资料对桩顶标高控制要求如下: ?《建筑桩基技术规范》JGJ94—2008:6.3.30 条中第5中规定:应控制最后一次灌注量,超灌高度宜为O.81.Om,凿除泛浆高度后必须保证暴露的桩顶混凝土强度达到设计等级. ?《建筑地基基础工程施工质量验收规范》 GB50202--2002:5.1.4条,桩顶标高至少要比设计收稿日期:2011—08—20;改回日期:2011—08—27 作者简介:刘文忠(1958一),男,马钢建设集团地基分公司,工程技 术人员. 标高高出0.5m.5.6.4—2表中规定混凝土充盈系数>1. ?《全国统一建筑工程基础定额安徽省2001 年综合估价表》:基础工程中说明l3条规定凿截桩头长度是综合考虑的实际发生时,不得换算,且在 2—3O中凿截每根桩头定额基价为106.15元. ?《冶金工业建设工程预算定额2001年版,第二册地基处理工程》:第93页凿截l0rn3桩头定额基价为1168.44元.根据上述两本国家现行规范及两本预算定额也未对钻孔灌注桩超灌高度有一个明确的规定. 2过程控制
灌注桩各种桩长和标高的关系 设计桩长：一般设计人员给一个范围值，因为场区各土层不会很均匀，尤其是持力层的埋深不会是一样的，设计一般对桩端进入持力层的深度有明确要求。钻空和挖孔桩要看持力层土层的土样或岩样决定，打入和压入桩要以入土深度油压或者入土深度、贯入度双控制。有效桩长：使用时，桩身在土层和岩层里的总长度。 施工桩长：有的要计算超灌部分，有的直接用孔深或入土深度代替施工桩长和委托方结算。 测点下桩长：传感器安装部位以下桩的实际长度。一般是根据入土深度结合开挖处理深度计算得到。以上参数，设计人员习惯以来±0.000做参考基准，而以下参数，施工人员习惯以自然地面作为参考。一般而言，±0.000要比自然地面高几十公分到几米不等。 孔深：从自然地面到挖孔桩或钻孔桩桩底的深度，实际上混凝土的总高度一般要低于孔深。 入土深度：一般预制桩或沉管桩施工用这个概念，也是从自然地面算起的。 层顶埋深：用于描述土层顶板或上一土层地板的深度概念，勘察资料中一般也是从自然地面往下算的。 标高：在垂直方向绝对标高：相对于黄海高程的数值。 相对标高：相对于±0.000的值，±0.000以下为负值。 桩顶标高：桩顶相对与±0.000之间的高程差。 实际桩顶标高：可能因施工质量而参差不齐。超灌了的要截取，不足的要接桩。 设计桩顶标高：比承台底标高高5-10cm，在同一个单位工程中，裙楼、副楼、主楼、电梯井等不同部位的工程桩的设计桩顶标高可能会不同，承台厚度也不一定相同，所以，实际有效桩长和测点下桩长会因工程桩位于的部位不同而不同。 承台底标高：比桩顶标高低5-10cmm。基坑地标高要低于承台底标高10cm左右，因为有10cm作用的素混凝土垫层。 ±0.000：基础的最上面，一般比自然地面高几十公分到几米，要看具体情况。一般上部结构施工时，以此作为参考基准。而打桩单位，一般参考自然地面进行施工。
目录 第一章编制依据及编制指导原则 (2) 1.1 编制依据 (2) 1.2 采用的规范标准 (2) 第二章工程概况 (2) 2.1 工程简介 (2) 第三章施工方案 (3) 3.1 施工准备 (3) 3.2 旋挖钻机成孔施工工艺 (4) 第四章主要施工机械配备 (7) 4.1 机械设备配置 (7) 4.2 机械配备原则 (7) 4.3 劳动力配备计划 (8) 第五章施工要点及注意事项 (8) （1）成孔过程的施工要点及注意事项 (8) （2）成桩过程的施工要点及注意事项 (9) (3)混凝土浇注要求 (9) （4）其他注意事项 (10) （5）施工质量标准 (10) 第六章安全防范措施 (12) 第七章质量保证措施 (12) 八、文明施工措施 (13)
第一章编制依据及编制指导原则 1.1 编制依据 （1）《金都宁苑住宅小区6#楼桩基施工图》。 （2）《金都宁苑住宅小区6#楼岩土工程勘察报告》。 （3）本工程施工现场踏勘的情况，工程施工现场的地质资料。 1.2 采用的规范标准 《建筑施工组织设计规范》（GB/T50502-2014）； 《工程测量规范》（GB50026-2015）； 《混凝土结构设计规范》（GB50010-2010）； 《混凝土外加剂应用技术规范》（GB50119-2013）； 《建筑地基基础工程施工质量验收规范》（GB50202-2018）； 《混凝土结构工程施工质量验收规范》（GB50204-2015）； 《建筑工程施工质量验收统一标准》（GB50300-2013）； 《建筑施工安全检查标准》（JGJ59-2011）； 《建筑施工现场环境与卫生标准》（JGJ146-2013）； 《施工现场临时用电安全技术措施》（JGJ46-2012）； 《建筑工程质量管理条例》。 第二章工程概况 2.1 工程简介 本工程桩基采用旋挖机械成孔钢筋混凝土灌注桩，桩径600mm，桩长为40m。6#楼139根，桩身混凝土强度等级为C30。 2.1.1 施工要求： 1）严格按照国家相关规程、标准、施工技术要求及验收规范进行施工。施工期间如果有相关新标准、规程、规范出台，以新标准、规程、规范为准。 2）严格按设计施工图进行施工，未经设计同意，不得擅自改变施工图。
如何控制砼灌注桩桩顶超灌量 邢其亮 在施工砼灌注桩的过程中，其桩顶超灌的砼的高度的控制是个十分棘手的问题，超灌量大了浪费了砼，而且间接地增加了截桩所需的费用，超灌量少了则桩头中含有大量砂浆甚至是泥土，保证不了桩头的施工质量。所以如何控制其桩顶的超灌量尤为重要，现将如何控制砼灌注桩桩顶的超灌量简单地探讨一下： 一、桩顶标高必须准确无误。这是最基本也是最重要的先决条件， 只有在保证好桩顶标高的前提下才有可能继续其他的工序来保证其超灌量，防止由于桩顶标高计算错误而导致桩顶超灌量过大或过少。要保证其桩顶标高的准确性首先要确定好地坪标高，然后根据地坪标高m及图纸设计桩顶标高n来确定现场施工所需吊筋的长度l=m-n，从而确定桩顶标高。 二、在施工砼灌注桩的时候，清孔必须干净，保证其泥浆比重在规 范规定范围之内，一般在1.15~1.2之间，因为如果清孔不干净泥浆比重较大，在灌注砼的过程中，大量泥浆参合在砼中一是对桩身质量有影响，二是将会造成桩头存有大量的浮浆从而造成桩头超灌量偏高的现象。 三、在砼浇注前，必须测量一下砼的塌落度，这是保证桩顶超灌量 的比较关键的一步，坍落度应控制在180±20毫米之间，砼灌注距桩顶约5米处时，坍落度控制在160～170毫米，以确保桩顶浮浆不过高。气温高，成孔深，导管直径在250毫米之内，取高值，
反之取低值。砼塌落度的测试用塌落度筒（上口100mm、下口200mm、高300mm喇叭状）,灌入混凝土后捣实,然后拔起桶,混凝土因自重产生塌落现象，用桶高(300mm)减去塌落后混凝土最高点的高度，即为塌落度。 四、砼的灌注是控制桩顶超灌量的重要步骤。砼的灌注分为首批砼 灌注、后续砼灌注和后期灌注，砼灌注量与泥浆至砼面高度、砼面至孔底高度、泥浆的密度、导管内径及桩孔直径有关。孔径越大，首批灌注的砼量越多，由于砼量大，搅拌时间长，因此可能出现离析现象，首批砼在下落过程中，由于和易性变差，受的阻力变大，常出现导管中堵满砼，甚至漏斗内还有部分砼，此时应加大设备的起重能力，以便迅速向漏斗加砼，然后再稍拉导管，若起重能力不足，则应用卷扬机拉紧漏斗晃动，这样能使砼顺利下滑至孔底，下灌后，继续向漏斗加入砼，进行后续灌注。后续砼灌注中，当出现非连续性灌注时，漏斗中的砼下落后，应当牵动导管，并观察孔口返浆情况，直至孔口不再返浆，再向漏斗中加入砼，只有不断地牵动导管才能有利于后续砼的顺利下落，保证其流动性，防止砼与导管间磨擦阻力增强，造成水泥浆缓缓流坠，而骨料都滞留在导管中，使砼与管壁摩擦阻力增强，灌注砼下落困难，导致断桩，同时，由于粗骨料间有大量空隙，后续砼加入后形成的高压气囊，会挤破管节间的密封胶垫而导致漏水，有时还会形成蜂窝状砼，严重影响成桩质量。在后期砼灌注过程中，由于孔内压力较小，往往上部砼不如下部密实，这时应稍提
桩基础的一般规定 1.1.1桩位的放样允许偏差如下： 群桩 20mm； 单排桩 10mm。 1.1.2桩基工程的桩位验收，除设计有规定外，应按下述要求进行： 1当桩顶设计标高与施工场地标高相同时，或桩基施工结束后，有可能对桩位进行检查时，桩基工程的验收应在施工结束后进行. 2 当桩顶设计标高低于施工场地标高，送桩后无法对桩位进行检查时，对打入桩可在每根桩桩顶沉至场地标高时，进行中间验收，待全部桩施工结束，承台或底板开挖到设计标高后，再做最终验收。对灌注桩可对护筒位置做中间验收。 PS: 桩顶标高低于施工场地标高时，如不做中间验收，在土方开挖后如有桩顶位移发生不易明确责任，究竟是土方开挖不妥，还是本身桩位不准（打入桩施工不慎，会造成挤土，导致桩位位移），加一次中间验收有理由区分责任，引起打桩及土方承包商的重视。 1.1.3 打（压）入桩（预制混凝土方桩、先张法预应力管桩、钢桩）的桩位偏差，必须符合表的规定。斜桩倾斜度的偏差不得大于倾斜角直切值的15％（倾斜角系桩的纵向中心线与铅垂线间夹角）。 表1.1.3预制桩（钢桩）桩位的允许偏差（mm）
但由于打桩顺序不当，造成挤土而影响已入土桩的位移，是包括在表列数值中。为此。必须在施工中考虑合适的顺序及打桩速率。布桩密集的基础工程应有必要的措施来减少沉桩的挤土影响。 1.1.4灌注桩的桩位偏差必要符合表的规定，顶标高至少要比设计标高高出，柱底清孔质量按不同的成桩工艺有不同的要求，按本章节的各节要求执行。每浇筑50m3必须有一组试件，小于50m3的桩，每根桩必须有一组试件。 表1.1.4 灌注桩的平面位置和垂直度的允许偏差
一、 适用范围本方案适用于糯扎渡送广东直流输电工程普洱换流站建筑工程（B标）混凝土灌注桩工程。 十一、编写依据 表2-1编写依据 十二、作业流程
作业（工序）流程图见图3-1。 作业（工序）流程图图3-1 桩位放样 桩机就位 桩基成孔钢筋笼制作 钢筋笼安装 导管安装 混凝土浇筑完成． 十三、工作前安全危险源辨析及控制措施危险源辨识及控制措施见图4-1。 表4-1 工作前安全风险辨析及控制措施表
十四、作业准备5.1、人员配备 表5-1人员配备表
5.2、主要工器具及仪器仪表配置 十五、地质情况介绍 根据《岩土工程勘测报告》可知，站址区域地层结构为：上覆地层为第四系，下伏地层为三叠系。第四系包括：局部分布于道路地带的第四系人工堆积层(Qs)素填土，分布较普遍的第四系残坡积层(Qel+sl)粘性土、含碎石粘性土、碎块石。下伏基岩为三叠系上统橄榄坝组上段(T3g3)的泥岩夹灰岩、泥质灰岩、泥质砂岩。现将各岩土层从上至下分述如下： 人工堆积层(Qs) (0)层素填土：黄褐色，紫红色。稍密，主要分布于站址内道路地带。承载力特征值为90kPa，可作为一般建构筑物的天然地基持力层及下
卧层。 残坡积层(Qel+sl) ①层粘土：褐黄色、黄色、紫红色，稍湿，软塑-硬塑状态一般土质均匀，偶见碎石角砾，碎石角砾成分为泥岩、泥质砂岩、泥质灰岩风化碎屑，表层由于含植物根茎，孔隙较大，结构疏松，各地段层厚差异较大，下伏基。该0-30m，下伏基岩为泥岩及碎屑岩地带层厚0-10m 岩为碳酸盐岩地带层厚 层主要为粘土，局部地段为粉质粘土。按其状态分为(1-1)层(硬塑状态)、(1-2)层(可塑状态)及(1-3)层(软塑状态)三个亚层。(1-1)承载力特征值为190kPa，为良好天然地基持力层及下卧层，(1-2)承载力特征值为165kPa，可作为一般建构筑物的天然地基持力层及下卧层，(1-3)承载力特征值为100kPa，不能作为天然地基持力层，需换填处理。 ②含碎石粘土：褐黄色、黄色，稍湿，可塑-硬塑状态，碎石成分以泥岩、泥质砂岩、泥质灰岩风化碎屑为主，一般粒径2-5cm，大者达10cm，含量25-40%，该层一般分布在地势相对低洼地段及强风化泥岩、泥质砂岩、泥质灰岩的上部，层厚变化较大。该层主要为含碎石粘土，局部地段为含碎石粉质粘土。按其状态分为(2-1)层(硬塑状态)及(2-2)层(可塑状态)两个亚层。(2-1)承载力特征值为200kPa，为良好天然地基持力层及下卧层，(2-2)承载力特征值为175kPa，可作为一般建构筑物的天然地基持力层及下卧层。 ③层碎块石：灰白色、深灰色，中密，主要分布于泥质灰岩表层，成
