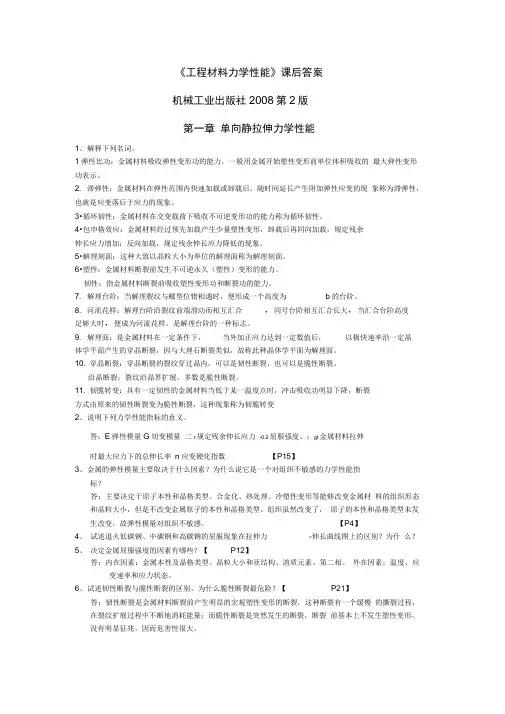

《工程材料力学性能》课后答案
机械工业出版社 2008第2版
第一章单向静拉伸力学性能
1、解释下列名词。
1弹性比功：金属材料吸收弹性变形功的能力，一般用金属开始塑性变形前单位体积吸收的最大弹性变形功表示。
2．滞弹性：金属材料在弹性范围内快速加载或卸载后，随时间延长产生附加弹性应变的现象称为滞弹性，也就是应变落后于应力的现象。
3．循环韧性：金属材料在交变载荷下吸收不可逆变形功的能力称为循环韧性。
4．包申格效应：金属材料经过预先加载产生少量塑性变形，卸载后再同向加载，规定残余伸长应力增加；反向加载，规定残余伸长应力降低的现象。
5．解理刻面：这种大致以晶粒大小为单位的解理面称为解理刻面。
6．塑性：金属材料断裂前发生不可逆永久（塑性）变形的能力。
韧性：指金属材料断裂前吸收塑性变形功和断裂功的能力。
7.解理台阶：当解理裂纹与螺型位错相遇时，便形成一个高度为b的台阶。
8.河流花样：解理台阶沿裂纹前端滑动而相互汇合,同号台阶相互汇合长大,当汇合台阶高度足够大时,便成为河流花样。是解理台阶的一种标志。
9.解理面：是金属材料在一定条件下，当外加正应力达到一定数值后，以极快速率沿一定晶体学平面产生的穿晶断裂，因与大理石断裂类似，故称此种晶体学平面为解理面。
10.穿晶断裂：穿晶断裂的裂纹穿过晶内，可以是韧性断裂，也可以是脆性断裂。
沿晶断裂：裂纹沿晶界扩展，多数是脆性断裂。
11.韧脆转变：具有一定韧性的金属材料当低于某一温度点时，冲击吸收功明显下降，断裂方式由原来的韧性断裂变为脆性断裂，这种现象称为韧脆转变
2、金属的弹性模量主要取决于什么因素为什么说它是一个对组织不敏感的力学性能指标
答：主要决定于原子本性和晶格类型。合金化、热处理、冷塑性变形等能够改变金属材料的组织形态和晶粒大小，但是不改变金属原子的本性和晶格类型。组织虽然改变了，原子的本性和晶格类型未发生改变，故弹性模量对组织不敏感。【P4】
3、试述退火低碳钢、中碳钢和高碳钢的屈服现象在拉伸力-伸长曲线图上的区别为什么
4、决定金属屈服强度的因素有哪些【P12】
答：内在因素：金属本性及晶格类型、晶粒大小和亚结构、溶质元素、第二相。
外在因素：温度、应变速率和应力状态。
5、试述韧性断裂与脆性断裂的区别。为什么脆性断裂最危险【P21】
答：韧性断裂是金属材料断裂前产生明显的宏观塑性变形的断裂，这种断裂有一个缓慢的撕裂过程，在裂纹扩展过程中不断地消耗能量；而脆性断裂是突然发生的断裂，断裂前基本上不发生塑性变形，没有明显征兆，因而危害性很大。
6、剪切断裂与解理断裂都是穿晶断裂，为什么断裂性质完全不同【P23】
答：剪切断裂是在切应力作用下沿滑移面分离而造成的滑移面分离，一般是韧性断裂，而解理断裂是在正应力作用以极快的速率沿一定晶体学平面产生的穿晶断裂，解理断裂通常是脆性断裂。
7、何谓拉伸断口三要素影响宏观拉伸断口性态的因素有哪些
答：宏观断口呈杯锥形，由纤维区、放射区和剪切唇三个区域组成，即所谓的断口特征三要素。上述断口三区域的形态、大小和相对位置，因试样形状、尺寸和金属材料的性能以及试验温度、加载速率和受力状态不同而变化。
第二章金属在其他静载荷下的力学性能
一、解释下列名词：
（1）应力状态软性系数——材料或工件所承受的最大切应力τmax 和最大正应力σmax 比值，即： ()
32131max max 5.02σσσσσστα+--== 【新书P39 旧书P46】 （2）缺口效应——绝大多数机件的横截面都不是均匀而无变化的光滑体，往往存在截面的急剧变化，如键槽、油孔、轴肩、螺纹、退刀槽及焊缝等，这种截面变化的部分可视为“缺口”，由于缺口的存在，在载荷作用下缺口截面上的应力状态将发生变化，产生所谓的缺口效应。【P44 P53】
（3）缺口敏感度——缺口试样的抗拉强度σbn 的与等截面尺寸光滑试样的抗拉强度σb 的比值，称为缺口敏感度，即： 【P47 P55 】
（4）布氏硬度——用钢球或硬质合金球作为压头，采用单位面积所承受的试验力计算而得的硬度。【P49 P58】
（5）洛氏硬度——采用金刚石圆锥体或小淬火钢球作压头，以测量压痕深度所表示的硬度【P51 P60】。
（6）维氏硬度——以两相对面夹角为136。的金刚石四棱锥作压头，采用单位面积所承受的试验力计算而得的硬度。【P53 P62】
（7）努氏硬度——采用两个对面角不等的四棱锥金刚石压头，由试验力除以压痕投影面积得到的硬度。
（8）肖氏硬度——采动载荷试验法，根据重锤回跳高度表证的金属硬度。
（9）里氏硬度——采动载荷试验法，根据重锤回跳速度表证的金属硬度。
三、试综合比较单向拉伸、压缩、弯曲及扭转试验的特点和应用范围。 试验方法 特点
应用范围 拉伸 温度、应力状态和加载速率确定，采用
光滑圆柱试样，试验简单，应力状态软性系数较
硬。
塑性变形抗力和切断强度较低的塑性材料。 压缩 应力状态软，一般都能产生塑性变形，
试样常沿与轴线呈45o 方向产生断裂，具有切断
特征。
脆性材料，以观察脆性材料在韧性状态下所表现的力学行为。 弯曲 弯曲试样形状简单，操作方便；不存在
拉伸试验时试样轴线与力偏斜问题，没有附加应
力影响试验结果，可用试样弯曲挠度显示材料的
塑性；弯曲试样表面应力最大，可灵敏地反映材
料表面缺陷。
测定铸铁、铸造合金、工具钢及硬质合金等脆性与低塑性材料的强度和显示塑性的差别。也常用于比较和鉴别渗碳和表面淬火等化学热处理机件的质量和性能。 扭转 应力状态软性系数为，比拉伸时大，易
于显示金属的塑性行为；试样在整个长度上的塑
性变形时均匀，没有紧缩现象，能实现大塑性变
形量下的试验；较能敏感地反映出金属表面缺陷
和及表面硬化层的性能；试样所承受的最大正应
力与最大切应力大体相等 用来研究金属在热加工条件下的流变性能和断裂性能，评定材料的热压力加工型，并未确定生产条件下的热加工工艺参数提供依据；研究或检验热处理工件的表面质量和各种表面强化工艺的效果。
五、缺口试样拉伸时的应力分布有何特点【P45 P53】
在弹性状态下的应力分布：薄板：在缺口根部处于单向拉应力状态，在板中心部位处于两向拉伸平面应力状态。厚板：在缺口根部处于两向拉应力状态，缺口内侧处三向拉伸平面应变状态。
无论脆性材料或塑性材料，都因机件上的缺口造成两向或三向应力状态和应力集中而产生脆性倾向，降低了机件的使用安全性。为了评定不同金属材料的缺口变脆倾向，必须采用缺口试样进行静载力学性能试验。
七、试说明布氏硬度、洛氏硬度与维氏硬度的实验原理，并比较布氏、洛氏与维氏硬度试验方法的优缺点。
【P49 P57】
原理
布氏硬度：用钢球或硬质合金球作为压头，计算单位面积所承受的试验力。
洛氏硬度：采用金刚石圆锥体或小淬火钢球作压头，以测量压痕深度。
维氏硬度：以两相对面夹角为136。的金刚石四棱锥作压头，计算单位面积所承受的试验力。
布氏硬度优点：实验时一般采用直径较大的压头球，因而所得的压痕面积比较大。压痕大的一个优点是其硬度值能反映金属在较大范围内各组成相得平均性能；另一个优点是实验数据稳定，重复性强。缺点：对不同材料需更换不同直径的压头球和改变试验力，压痕直径的测量也较麻烦，因而用于自动检测时受到限制。
洛氏硬度优点：操作简便，迅捷，硬度值可直接读出；压痕较小，可在工件上进行试验；采用不同标尺可测量各种软硬不同的金属和厚薄不一的试样的硬度，因而广泛用于热处理质量检测。缺点：压痕较小，代表性差；若材料中有偏析及组织不均匀等缺陷，则所测硬度值重复性差，分散度大；此外用不同标尺测得的硬度值彼此没有联系，不能直接比较。
维氏硬度优点：不存在布氏硬度试验时要求试验力F与压头直径D之间所规定条件的约束，也不存在洛氏硬度试验时不同标尺的硬度值无法统一的弊端；维氏硬度试验时不仅试验力可以任意取，而且压痕测量的精度较高，硬度值较为准确。缺点是硬度值需要通过测量压痕对角线长度后才能进行计算或查表，因此，工作效率比洛氏硬度法低的多。
八.今有如下零件和材料需要测定硬度，试说明选择何种硬度实验方法为宜。
（1）渗碳层的硬度分布；（2）淬火钢；（3）灰铸铁；（4）鉴别钢中的隐晶马氏体和残余奥氏体；（5）仪表小黄铜齿轮；（6）龙门刨床导轨；（7）渗氮层；（8）高速钢刀具；（9）退火态低碳钢；（10）硬质合金。
（1）渗碳层的硬度分布---- HK或-显
（2）淬火钢-----HRC
（3）灰铸铁-----HB
（4）鉴别钢中的隐晶马氏体和残余奥氏体-----显或者HK
（5）仪表小黄铜齿轮-----HV
（6）龙门刨床导轨-----HS（肖氏硬度）或HL(里氏硬度)
（7）渗氮层-----HV
（8）高速钢刀具-----HRC
（9）退火态低碳钢-----HB
（10）硬质合金----- HRA
第三章金属在冲击载荷下的力学性能
冲击韧性:材料在冲击载荷作用下吸收塑性变形功和断裂功的能力。【P57
A除以冲击试样缺口底部截面积所得之商，称为冲击韧度，αku=Aku/S 冲击韧度: :U形缺口冲击吸收功
KU
a表示。P57注释/P67
（J/cm2）, 反应了材料抵抗冲击载荷的能力,用
KU
冲击吸收功: 缺口试样冲击弯曲试验中，摆锤冲断试样失去的位能为mgH1-mgH2。此即为试样变形
A表示，单位为J。P57/P67
和断裂所消耗的功，称为冲击吸收功，以
K
低温脆性：体心立方晶体金属及合金或某些密排六方晶体金属及其合金，特别是工程上常用的中、
t时，会由韧性状态变为脆性状态，冲击吸低强度结构钢（铁素体-珠光体钢），在试验温度低于某一温度
k
收功明显下降，断裂机理由微孔聚集型变为穿晶解理型，断口特征由纤维状变为结晶状，这就是低温脆性。韧性温度储备:材料使用温度和韧脆转变温度的差值，保证材料的低温服役行为。
四、试说明低温脆性的物理本质及其影响因素
低温脆性的物理本质：宏观上对于那些有低温脆性现象的材料，它们的屈服强度会随温度的降低急剧增加，而断裂强度随温度的降低而变化不大。当温度降低到某一温度时，屈服强度增大到高于断裂强度时，在这个温度以下材料的屈服强度比断裂强度大，因此材料在受力时还未发生屈服便断裂了，材料显示脆性。
从微观机制来看低温脆性与位错在晶体点阵中运动的阻力有关，当温度降低时，位错运动阻力增大，原子热激活能力下降，因此材料屈服强度增加。
影响材料低温脆性的因素有（P63，P73）：
1．晶体结构：对称性低的体心立方以及密排六方金属、合金转变温度高，材料脆性断裂趋势明显，塑性差。2．化学成分：能够使材料硬度，强度提高的杂质或者合金元素都会引起材料塑性和韧性变差，材料脆性提高。
3．显微组织：①晶粒大小，细化晶粒可以同时提高材料的强度和塑韧性。因为
晶界是裂纹扩展的阻力，晶粒细小，晶界总面积增加，晶界处塞积的位错数减少，有利于降低应力集中；同时晶界上杂质浓度减少，避免产生沿晶脆性断裂。②金相组织：较低强度水平时强度相等而组织不同的钢，冲击吸收功和韧脆转变温度以马氏体高温回火最佳，贝氏体回火组织次之，片状珠光体组织最差。钢中夹杂物、碳化物等第二相质点对钢的脆性有重要影响，当其尺寸增大时均使材料韧性下降，韧脆转变温度升高。
七. 试从宏观上和微观上解释为什么有些材料有明显的韧脆转变温度，而另外一些材料则没有
宏观上，体心立方中、低强度结构钢随温度的降低冲击功急剧下降，具有明显的韧脆转变温度。而高强度结构钢在很宽的温度范围内，冲击功都很低，没有明显的韧脆转变温度。面心立方金属及其合金一般没有韧脆转变现象。
微观上，体心立方金属中位错运动的阻力对温度变化非常敏感，位错运动阻力随温度下降而增加，在低温下，该材料处于脆性状态。而面心立方金属因位错宽度比较大，对温度不敏感，故一般不显示低温脆性。
体心立方金属的低温脆性还可能与迟屈服现象有关，对低碳钢施加一高速到高于屈服强度时，材料并不立即产生屈服，而需要经过一段孕育期（称为迟屈时间）才开始塑性变形，这种现象称为迟屈服现象。由于材料在孕育期中只产生弹性变形，没有塑性变形消耗能量，所以有利于裂纹扩展，往往表现为脆性破坏。
第四章金属的断裂韧度
1、名词解释
低应力脆断：高强度、超高强度钢的机件，中低强度钢的大型、重型机件在屈服应力以下发生的断裂。张开型（I型）裂纹：拉应力垂直作用于裂纹扩展面，裂纹沿作用力方向张开，沿裂纹面扩展的裂纹。
K：在裂纹尖端区域各点的应力分量除了决定于位置外，尚与强度因子I K有关，对于应力场强度因子I
K确定，I K越大，则应力场各点应力分量也越大，这样I K就可以表示应某一确定的点，其应力分量由I
K为应力场强度因子。“I”表示I型裂纹。【P68】
力场的强弱程度，称I
小范围屈服：塑性区的尺寸较裂纹尺寸及净截面尺寸为小时（小一个数量级以上），这就称为小范围屈服。【P71】
有效屈服应力：裂纹在发生屈服时的应力。【新书P73：旧P85】
有效裂纹长度：因裂纹尖端应力的分布特性，裂尖前沿产生有塑性屈服区，屈服区内松弛的应力将叠加至屈服区之外，从而使屈服区之外的应力增加，其效果相当于因裂纹长度增加ry后对裂纹尖端应力场的影响，
经修正后的裂纹长度即为有效裂纹长度: a+ry 。【新P74；旧P86】。
裂纹扩展K 判据：裂纹在受力时只要满足 IC I K K ≥，就会发生脆性断裂.反之，即使存在裂纹，若 IC I K K π也不会断裂。新P71：旧８３
裂纹扩展能量释放率GI ：I 型裂纹扩展单位面积时系统释放势能的数值。P76/P88
裂纹扩展G 判据： IC I G G ≥，当ＧＩ满足上述条件时裂纹失稳扩展断裂。P77/P89
Ｊ积分：有两种定义或表达式：一是线积分：二是形变功率差。P89/P101
裂纹扩展Ｊ判据： IC I J J ≥，只要满足上述条件，裂纹（或构件）就会断裂。
ＣＯＤ：裂纹张开位移。P91/P102
ＣＯＤ判据：c δδ≥，当满足上述条件时，裂纹开始扩展。P91/P103
2、说明下列断裂韧度指标的意义及其相互关系
C K I 和C K 答： 临界或失稳状态的I K 记作C K I 或C K ，C K I 为平面应变下的断裂韧度，表示在平面应变条件下材料抵抗裂纹失稳扩展的能力。C K 为平面应力断裂韧度，表示在平面应力条件下材料抵抗裂纹失稳扩展的能力。 它们都是I 型裂纹的材料裂纹韧性指标，但C K 值与试样厚度有关。当试样厚度增加，使裂纹尖端达到平面应变状态时，断裂韧度趋于一稳定的最低值，即为C K I ，它与试样厚度无关，而是真正的材料常数。P71/P82
C G I 答：P77/P89 当I G 增加到某一临界值时，I G 能克服裂纹失稳扩展的阻力，则裂纹失稳扩展断裂。将I G 的临界值记作c G I ，称断裂韧度，表示材料阻止裂纹失稳扩展时单位面积所消耗的能量，其单位与I G 相同，MPa ·m
ＪＩＣ：是材料的断裂韧度，表示材料抵抗裂纹开始扩展的能力，其单位与GIC 相同。P90/P102
c δ：是材料的断裂韧度，表示材料阻止裂纹开始扩展的能力.P91/P104
Ｊ判据和δ判据一样都是裂纹开始扩展的裂纹判据，而不是裂纹失稳扩展的裂纹判据。P91/P104
3、试述低应力脆断的原因及防止方法。
答： 低应力脆断的原因：在材料的生产、机件的加工和使用过程中产生不可避免的宏观裂纹，从而使机件在低于屈服应力的情况发生断裂。 预防措施：将断裂判据用于机件的设计上，在给定裂纹尺寸的情况下，确定机件允许的最大工作应力，或者当机件的工作应力确定后，根据断裂判据确定机件不发生脆性断裂时所允许的最大裂纹尺寸。
6、试述K 判据的意义及用途。
答： K 判据解决了经典的强度理论不能解决存在宏观裂纹为什么会产生低应力脆断的原因。K 判据将材料断裂韧度同机件的工作应力及裂纹尺寸的关系定量地联系起来，可直接用于设计计算，估算裂纹体的最大承载能力、允许的裂纹最大尺寸，以及用于正确选择机件材料、优化工艺等。P71/P83
7、试述裂纹尖端塑性区产生的原因及其影响因素。
答：机件上由于存在裂纹，在裂纹尖端处产生应力集中，当σy 趋于材料的屈服应力时，在裂纹尖端处便开始屈服产生塑性变形，从而形成塑性区。
影响塑性区大小的因素有：裂纹在厚板中所处的位置，板中心处于平面应变状态，塑性区较小；板表面处于平面应力状态，塑性区较大。但是无论平面应力或平面应变，塑性区宽度总是与（KIC/σs)2成正比。
16.有一大型板件，材料的σ=1200MPa ，KIc=115MPa*m1/2，探伤发现有20mm 长的横向穿透裂纹，若在平均轴向拉应力900MPa 下工作，试计算KI 及塑性区宽度R0，并判断该件是否安全
解：由题意知穿透裂纹受到的应力为σ=900MPa
根据σ/σ的值，确定裂纹断裂韧度KIC 是否休要修正
因为σ/σ=900/1200=>，所以裂纹断裂韧度KIC 需要修正
对于无限板的中心穿透裂纹，修正后的KI 为：
= （MPa*m1/2）
塑性区宽度为： =(m)= (mm) 比较K1与KIc ： 因为K1=（MPa*m1/2）
KIc=115（MPa*m1/2）
所以：K1>KIc ，裂纹会失稳扩展 , 所以该件不安全。
17.有一轴件平行轴向工作应力150MPa ，使用中发现横向疲劳脆性正断，断口分析表明有25mm 深度的表面半椭圆疲劳区，根据裂纹a/c 可以确定φ=1，测试材料的σ=720MPa ，试估算材料的断裂韧度KIC 为多少
解： 因为σ/σ=150/720=<，所以裂纹断裂韧度KIC 不需要修正
对于无限板的中心穿透裂纹，修正后的KI 为：
KIC=Yσcac1/2
对于表面半椭圆裂纹，Y=πφ=π
所以，KIC=Yσca c1/2=31025150-???π=（MPa*m1/2）
第五章 金属的疲劳
1.名词解释;
应力幅σa:σa=1/2(σmax-σmin) p95/p108
平均应力σm ：σm=1/2(σmax+σmin) p95/p107
应力比r :r=σmin/σmax p95/p108
疲劳源：是疲劳裂纹萌生的策源地，一般在机件表面常和缺口，裂纹，刀痕，蚀坑相连。P96
疲劳贝纹线：是疲劳区的最大特征，一般认为它是由载荷变动引起的，是裂纹前沿线留下的弧状台阶痕迹。 P97/p110
疲劳条带：疲劳裂纹扩展的第二阶段的断口特征是具有略程弯曲并相互平行的沟槽花样，称为疲劳条带（疲劳辉纹，疲劳条纹） p113/p132
驻留滑移带：用电解抛光的方法很难将已产生的表面循环滑移带去除，当对式样重新循环加载时，则循环滑移带又会在原处再现，这种永留或再现的循环滑移带称为驻留滑移带。 P111
ΔK :材料的疲劳裂纹扩展速率不仅与应力水平有关，而且与当时的裂纹尺寸有关。ΔK 是由应力范围Δσ和a 复合为应力强度因子范围，ΔK =Kmax-Kmin=Y σmax √a-Y σmin √a=Y Δσ√a. p105/p120
da/dN :疲劳裂纹扩展速率，即每循环一次裂纹扩展的距离。 P105
疲劳寿命：试样在交变循环应力或应变作用下直至发生破坏前所经受应力或应变的循环次数 p102/p117
过载损伤：金属在高于疲劳极限的应力水平下运转一定周次后，其疲劳极限或疲劳寿命减小，就造成了过载损伤。 P102/p117
2.揭示下列疲劳性能指标的意义
疲劳强度σ-1，σ-p,τ-1,σ-1N, P99,100,103/p114
σ-1: 对称应力循环作用下的弯曲疲劳极限；σ-p:对称拉压疲劳极限；τ-1:对称扭转疲劳极限；σ-1N:缺口试样在对称应力循环作用下的疲劳极限。
疲劳缺口敏感度qf P103/p118
金属材料在交变载荷作用下的缺口敏感性，常用疲劳缺口敏感度来评定。Qf=(Kf-1)/（kt-1）.其中Kt 为理13168750177010109001770122.).(..)/(.=-=-=πσσπσs I a
K 20221???
? ??=s I K R σπ
论应力集中系数且大于一，Kf为疲劳缺口系数。Kf=(σ-1)/(σ-1N)
过载损伤界P102,103/p117
由实验测定，测出不同过载应力水平和相应的开始降低疲劳寿命的应力循环周次，得到不同试验点，连接各点便得到过载损伤界。
疲劳门槛值ΔK th P105/p120
在疲劳裂纹扩展速率曲线的Ⅰ区，当ΔK≤ΔK th时，da/aN=0,表示裂纹不扩展;只有当ΔK>ΔK th时，da/dN>0,疲劳裂纹才开始扩展。因此，ΔK th是疲劳裂纹不扩展的ΔK临界值，称为疲劳裂纹扩展门槛值。
3.试述金属疲劳断裂的特点p96/p109
（1）疲劳是低应力循环延时断裂，机具有寿命的断裂
（2）疲劳是脆性断裂
（3）疲劳对缺陷（缺口，裂纹及组织缺陷）十分敏感
4．试述疲劳宏观断口的特征及其形成过程（新书P96~98及PPT，旧书P109~111）
答：典型疲劳断口具有三个形貌不同的区域—疲劳源、疲劳区及瞬断区。
（1）疲劳源是疲劳裂纹萌生的策源地，疲劳源区的光亮度最大，因为这里在整个裂纹亚稳扩展过程中断面不断摩擦挤压，故显示光亮平滑，另疲劳源的贝纹线细小。
（2）疲劳区的疲劳裂纹亚稳扩展所形成的断口区域，是判断疲劳断裂的重要特征证据。特征是：断口比较光滑并分布有贝纹线。断口光滑是疲劳源区域的延续，但其程度随裂纹向前扩展逐渐减弱。
贝纹线是由载荷变动引起的，如机器运转时的开动与停歇，偶然过载引起的载荷变动，使裂纹前沿线留下了弧状台阶痕迹。
（3）瞬断区是裂纹最后失稳快速扩展所形成的断口区域。其断口比疲劳区粗糙，脆性材料为结晶状断口，韧性材料为纤维状断口。
。
9．试述疲劳微观断口的主要特征。（新书P113~P114，旧书P132）
答：断口特征是具有略呈弯曲并相互平行的沟槽花样，称疲劳条带（疲劳条纹、疲劳辉纹）。疲劳条带是疲劳断口最典型的微观特征。滑移系多的面心立方金属，其疲劳条带明显；滑移系少或组织复杂的金属，其疲劳条带短窄而紊乱。
疲劳裂纹扩展的塑性钝化模型(Laird模型)：
图中(a),在交变应力为零时裂纹闭合。
图(b)，受拉应力时，裂纹张开，在裂纹尖端沿最大切应力方向产生滑移。
图(c),裂纹张开至最大，塑性变形区扩大，裂纹尖端张开呈半圆形，裂纹停止扩展。由于塑性变形裂纹尖端的应力集中减小，裂纹停止扩展的过程称为“塑性钝化”。
图(d)，当应力变为压缩应力时，滑移方向也改变了，裂纹尖端被压弯成“耳状”切口。
图(e)，到压缩应力为最大值时，裂纹完全闭合，裂纹尖端又由钝变锐，形成一对尖角。
13.试述金属的硬化与软化现象及产生条件。
金属材料在恒定应变范围循环作用下，随循环周次增加其应力不断增加，即为循环硬化。
金属材料在恒定应变范围循环作用下，随循环周次增加其应力逐渐减小，即为循环软化。
金属材料产生循环硬化与软化取决于材料的初始状态、结构特性以及应变幅和温度等。
循环硬化和软化与σb / σs有关：
σb / σs>，表现为循环硬化；
σb / σs<，表现为循环软化；
<σb / σs<，材料比较稳定，无明显循环硬化和软化现象。
也可用应变硬化指数n来判断循环应变对材料的影响，n<1软化，n>1硬化。
退火状态的塑性材料往往表现为循环硬化，加工硬化的材料表现为循环软化。
循环硬化和软化与位错的运动有关：
退火软金属中，位错产生交互作用，运动阻力增大而硬化。
冷加工后的金属中，有位错缠结，在循环应力下破坏，阻力变小而软化。
第六章金属的应力腐蚀和氢脆断裂
一、名词解释
1、应力腐蚀：金属在拉应力和特定的化学介质共同作用下，经过一段时间后所产生的
低应力脆断现象。
2、氢脆：由于氢和应力共同作用而导致的金属材料产生脆性断裂的现象。
3、白点：当钢中含有过量的氢时，随着温度降低氢在钢中的溶解度减小。如果过饱和的氢未能扩散逸出，便聚集在某些缺陷处而形成氢分子。此时，氢的体积发生急剧膨胀，内压力很大足以将金属局部撕裂，而形成微裂纹。
4、氢化物致脆：对于ⅣB 或ⅤB 族金属，由于它们与氢有较大的亲和力，极易生成脆性氢化物，是金属脆化，这种现象称氢化物致脆。
5、氢致延滞断裂：这种由于氢的作用而产生的延滞断裂现象称为氢致延滞断裂。
二、说明下列力学性能指标的意义
1、σscc：材料不发生应力腐蚀的临界应力。
2、KIscc：应力腐蚀临界应力场强度因子。
3、da/dt：盈利腐蚀列纹扩展速率。
7．如何识别氢脆与应力腐蚀。
答：氢脆和应力腐蚀相比，其特点表现在：
1、实验室中识别氢脆与应力腐蚀的一种办法是，当施加一小的阳极电流，如使开裂加速，则为应力腐蚀；而当施加一小的阴极电流，使开裂加速者则为氢脆。
2、在强度较低的材料中，或者虽为高强度材料但受力不大，存在的残余拉应力也较小这时其断裂源都不在表面，而是在表面以下的某一深度，此处三向拉应力最大，氢浓集在这里造成断裂。
3、氢脆断裂的主裂纹没有分枝的悄况．这和应力腐蚀的裂纹是截然不同的。
4、氦脆断口上一般没有腐蚀产物或者其量极微。
5、大多数的氢脆断裂(氢化物的氢脆除外)，都表现出对温度和形变速率有强烈的依赖关系。氢脆只在一定的温度范围内出现，出现氢脆的温度区间决定于合金的化学成分和形变速率。
第七章金属的磨损与耐磨性
1.名词解释
磨损：机件表面相互接触并产生相对运动，表面逐渐有微小颗粒分离出来形成磨屑，使表面材料逐渐损失、造成表面损伤的现象。
接触疲劳：两接触面做滚动或滚动加滑动摩擦时，在交变接触压应力长期作用下，材料表面因疲劳损伤，导致局部区域产生小片金属剥落而使材料损失的现象。【P153】
第八章金属高温力学性能
蠕变：在长时间的恒温、恒载荷作用下缓慢地产生塑性变形的现象。
等强温度（TE）：晶粒强度与晶界强度相等的温度。
蠕变极限：在高温长时间载荷作用下不致产生过量塑性变形的抗力指标。该指标与常温下的屈服强度相似。持久强度极限：在高温长时载荷作用下的断裂强度---持久强度极限。
二、提高材料的蠕变抗力有哪些途径
答案：加入的合金元素阻止刃位错的攀移，以及阻止空位的形成与运动从而阻止其扩散。
《工程材料力学性能》课后题参考答案 机械工业出版社 2008第2版 第一章 单向静拉伸力学性能 一、解释下列名词 1弹性比功：金属材料吸收弹性变形功的能力，一般用金属开始塑性变形前单位体积吸收的最大弹性变形功表示。 2．滞弹性：金属材料在弹性范围内快速加载或卸载后，随时间延长产生附加弹性应变的现象称为滞弹性，也就是应变落后于应力的现象。 3．循环韧性：金属材料在交变载荷下吸收不可逆变形功的能力称为循环韧性。 4．包申格效应：金属材料经过预先加载产生少量塑性变形，卸载后再同向加载，规定残余伸长应力增加；反向加载，规定残余伸长应力降低的现象。 5．解理刻面：这种大致以晶粒大小为单位的解理面称为解理刻面。 6．塑性：金属材料断裂前发生不可逆永久（塑性）变形的能力。 韧性：指金属材料断裂前吸收塑性变形功和断裂功的能力。 7.解理台阶：当解理裂纹与螺型位错相遇时，便形成一个高度为b 的台阶。 8.河流花样：解理台阶沿裂纹前端滑动而相互汇合,同号台阶相互汇合长大,当汇合台阶高度足够大时,便成为河流花样。是解理台阶的一种标志。 9.解理面：是金属材料在一定条件下，当外加正应力达到一定数值后，以极快速率沿一定晶体学平面产生的穿晶断裂，因与大理石断裂类似，故称此种晶体学平面为解理面。 10.穿晶断裂：穿晶断裂的裂纹穿过晶内，可以是韧性断裂，也可以是脆性断裂。 沿晶断裂：裂纹沿晶界扩展，多数是脆性断裂。 11.韧脆转变：具有一定韧性的金属材料当低于某一温度点时，冲击吸收功明显下降，断裂方式由原来的韧性断裂变为脆性断裂，这种现象称为韧脆转变 12.弹性不完整性：理想的弹性体是不存在的，多数工程材料弹性变形时，可能出现加载线与卸载线不重合、应变滞后于应力变化等现象,称之为弹性不完整性。弹性不完整性现象包括包申格效应、弹性后效、弹性滞后和循环韧性等 1、 说明下列力学性能指标的意义。 答：E 弹性模量 G 切变模量 r σ规定残余伸长应力 2.0σ屈服强度 gt δ金属材料拉伸时最大应力下的总伸长率 n 应变硬化指数 【P15】 2、 金属的弹性模量主要取决于什么因素？为什么说它是一个对组织不敏感的力学性能指标？ 答：主要决定于原子本性和晶格类型。合金化、热处理、冷塑性变形等能够改变金属材料的组织形态和晶粒大小，但是不改变金属原子的本性和晶格类型。组织虽然改变了，原子的本性和晶格类型未发生改变，故弹性模量对组织不敏感。【P4】 3、 试述退火低碳钢、中碳钢和高碳钢的屈服现象在拉伸力-伸长曲线图上的区别？为什么？ 4、 决定金属屈服强度的因素有哪些？【P12】 答：内在因素：金属本性及晶格类型、晶粒大小和亚结构、溶质元素、第二相。 外在因素：温度、应变速率和应力状态。 5、 试述韧性断裂与脆性断裂的区别。为什么脆性断裂最危险？【P21】 答：韧性断裂是金属材料断裂前产生明显的宏观塑性变形的断裂，这种断裂有一个缓慢的撕裂过程，在裂纹扩展过程中不断地消耗能量；而脆性断裂是突然发生的断裂，断裂前基本上不发生塑性变形，没有明显征兆，因而危害性很大。 6、 剪切断裂与解理断裂都是穿晶断裂，为什么断裂性质完全不同？【P23】
机械工程材料习题金属材料及热处理工程材料试题答案 复习思考题1 1．写出下列力学性能符号所代表的力学性能指标的名称和含义。Akv、ψ、δ5 、σb 、σ0.2 、σs 、σe、σ 500、HRC、HV、σ-1、σ、HBS、HBW、E。 2．钢的刚度为20.7×104MPa，铝的刚度为6.9×104MPa。问直径为2.5mm，长12cm 的钢丝在承受450N的拉力作用时产生的弹性变形量(Δl)是多少?若是将钢丝改成同样长度的铝丝，在承受作用力不变、产生的弹性变形量(Δl)也不变的情况下，铝丝的直径应是多少? 3．某钢棒需承受14000N的轴向拉力，加上安全系数允许承受的最大应力为 140MPa。问钢棒最小直径应是多少?若钢棒长度为60mm、E=210000MPa，则钢棒的弹性变形量(Δl)是多少? 4．试比较布氏、洛氏、维氏硬度的特点，指出各自最适用的范围。下列几种工件的硬度适宜哪种硬度法测量：淬硬的钢件、灰铸铁毛坯件、硬质合金刀片、渗氮处理后的钢件表面渗氮层的硬度。 5．若工件刚度太低易出现什么问题?若是刚度可以而弹性极限太低易出现什么问题? 6．指出下列硬度值表示方法上的错误。12HRC～15HRC、800HBS、58HRC～62HRC、550N／mm2HBW、70HRC～75HRC、200N／mm2HBS。 7．判断下列说法是否正确，并说出理由。 (1)材料塑性、韧性愈差则材料脆性愈大。 (2)屈强比大的材料作零件安全可靠性高。 (3)材料愈易产生弹性变形其刚度愈小。 (4)伸长率的测值与试样长短有关，δ5>δ10 (5)冲击韧度与试验温度无关。 (6)材料综合性能好，是指各力学性能指标都是最大的。 (7)材料的强度与塑性只要化学成分一定，就不变了。 复习思考题2 1．解释下列名词：晶格、晶胞、晶粒、晶界、晶面、晶向、合金、相、固溶体、金属化合物、固溶强化、第二相弥散强化、组元。 2．金属的常见晶格有哪三种?说出名称并画图示之。 4．为什么单晶体有各向异性，而多晶体的金属通常没有各向异性? 5．什么叫晶体缺陷?晶体中可能有哪些晶体缺陷?它们的存在有何实际意义? 6．固态合金中固溶体相有哪两种? 7．固溶体的溶解度取决于哪些因素?复习思考题3 复习思考题3 1．概念： 过冷、过冷度、平衡状态、合金、相图、匀晶转变、共晶转变细晶强化、枝晶偏析、变质处理。 2．金属结晶的动力学条件和热力学条件是什么? 3．铸锭是否一定要有三种晶区?柱状晶的长大如何抑制? 4．合金结晶中可能出现的偏析应如何控制使之尽量减小? 5．本书图3-lOPb-Sn合金相图。 7．固溶体合金和共晶合金其力学性能和工艺性能各有什么特点?
《工程材料力学性能》课后答案 机械工业出版社 2008第2版 第一章 单向静拉伸力学性能 1、 试述退火低碳钢、中碳钢和高碳钢的屈服现象在拉伸力-伸长曲线图上的区别？为什么？ 2、 决定金属屈服强度的因素有哪些？【P12】 答：内在因素：金属本性及晶格类型、晶粒大小和亚结构、溶质元素、第二相。 外在因素：温度、应变速率和应力状态。 3、 试述韧性断裂与脆性断裂的区别。为什么脆性断裂最危险？【P21】 答：韧性断裂是金属材料断裂前产生明显的宏观塑性变形的断裂，这种断裂有一个缓慢的撕裂过程，在裂纹扩展过程中不断地消耗能量；而脆性断裂是突然发生的断裂，断裂前基本上不发生塑性变形，没有明显征兆，因而危害性很大。 4、 剪切断裂与解理断裂都是穿晶断裂，为什么断裂性质完全不同？【P23】 答：剪切断裂是在切应力作用下沿滑移面分离而造成的滑移面分离，一般是韧性断裂，而解理断裂是在正应力作用以极快的速率沿一定晶体学平面产生的穿晶断裂，解理断裂通常是脆性断裂。 5、 何谓拉伸断口三要素？影响宏观拉伸断口性态的因素有哪些？ 答：宏观断口呈杯锥形，由纤维区、放射区和剪切唇三个区域组成，即所谓的断口特征三要素。上述断口三区域的形态、大小和相对位置，因试样形状、尺寸和金属材料的性能以及试验温度、加载速率和受力状态不同而变化。 6、 论述格雷菲斯裂纹理论分析问题的思路，推导格雷菲斯方程，并指出该理论的局限性。 【P32】 答： 212?? ? ??=a E s c πγσ，只适用于脆性固体,也就是只适用于那些裂纹尖端塑性变形可以忽略的情况。 第二章 金属在其他静载荷下的力学性能 一、解释下列名词： （1）应力状态软性系数—— 材料或工件所承受的最大切应力τ max 和最大正应力σmax 比值，即： () 32131max max 5.02σσσσσστα+--== 【新书P39 旧书P46】 （2）缺口效应—— 绝大多数机件的横截面都不是均匀而无变化的光滑体，往往存在截面的急剧变化，如键槽、油孔、轴肩、螺纹、退刀槽及焊缝等，这种截面变化的部分可视为“缺口”，由于缺口的存在，在载荷作用下缺口截面上的应力状态将发生变化，产生所谓的缺口效应。【P44 P53】 （3）缺口敏感度——缺口试样的抗拉强度σbn 的与等截面尺寸光滑试样的抗拉强度σ b 的比值，称为缺口敏感度，即： 【P47 P55 】 （4）布氏硬度——用钢球或硬质合金球作为压头，采用单位面积所承受的试验力计算而得的硬度。【P49 P58】 （5）洛氏硬度——采用金刚石圆锥体或小淬火钢球作压头，以测量压痕深度所表示的硬度 【P51 P60】。 （6）维氏硬度——以两相对面夹角为136。的金刚石四棱锥作压头，采用单位面积所承受
《工程材料力学性能》（第二版）课后答案 第一章材料单向静拉伸载荷下的力学性能 一、解释下列名词 滞弹性：在外加载荷作用下，应变落后于应力现象。 静力韧度：材料在静拉伸时单位体积材科从变形到断裂所消耗的功。 弹性极限：试样加载后再卸裁，以不出现残留的永久变形为标准，材料 能够完全弹性恢复的最高应力。 比例极限：应力—应变曲线上符合线性关系的最高应力。 包申格效应：指原先经过少量塑性变形，卸载后同向加载，弹性极限 (σP)或屈服强度(σS)增加；反向加载时弹性极限(σP)或屈服 强度(σS)降低的现象。 解理断裂：沿一定的晶体学平面产生的快速穿晶断裂。晶体学平面－－解理面，一般是低指数，表面能低的晶面。 解理面：在解理断裂中具有低指数，表面能低的晶体学平面。 韧脆转变：材料力学性能从韧性状态转变到脆性状态的现象（冲击吸收功明显下降，断裂机理由微孔聚集型转变穿晶断裂，断口特征由纤维状转变为结晶状）。 静力韧度：材料在静拉伸时单位体积材料从变形到断裂所消耗的功叫做静力韧度。是一个强度与塑性的综合指标，是表示静载下材料强度与塑性的最佳配合。 二、金属的弹性模量主要取决于什么?为什么说它是一个对结构不敏感的力学性能? 答案：金属的弹性模量主要取决于金属键的本性和原子间的结合力，而材料的成分和组织对它的影响不大，所以说它是一个对组织不敏感的性能指标，这是弹性模量在性能上的主要特点。改变材料的成分和组织会对材料的强度(如屈服强度、抗拉强度)有显著影响，但对材料的刚度影响不大。 三、什么是包申格效应，如何解释，它有什么实际意义? 答案：包申格效应就是指原先经过变形，然后在反向加载时弹性极限或屈服强度降低的现象。特别是弹性极限在反向加载时几乎下降到零，这说明在反向加载时塑性变形立即开始了。
第一章材料单向静拉伸载荷下的力学性能 一、解释下列名词 包申格效应：指原先经过少量塑性变形，卸载后同向加载，弹性极限(σP)或屈服强度(σS)增加；反向加载时弹性极限(σP)或屈服强度(σS)降低的现象。 度。是一个强度与塑性的综合指标，是表示静载下材料强度与塑性的最佳配合。（一）影响屈服强度的内因素 1．金属本性和晶格类型（结合键、晶体结构） 单晶的屈服强度从理论上说是使位错开始运动的临界切应力，其值与位错运动所受到的阻力（晶格阻力－－派拉力、位错运动交互作用产生的阻力）决定。 派拉力： 位错交互作用力 （a是与晶体本性、位错结构分布相关的比例系数，L是位错间距。） 2．晶粒大小和亚结构 晶粒小→晶界多（阻碍位错运动）→位错塞积→提供应力→位错开动→产生宏观塑性变形。 晶粒减小将增加位错运动阻碍的数目，减小晶粒内位错塞积群的长度，使屈服强度降低（细晶强化）。 屈服强度与晶粒大小的关系：霍尔－派奇（Hall-Petch) σs= σi+kyd-1/2 3．溶质元素 加入溶质原子→（间隙或置换型）固溶体→（溶质原子与溶剂原子半径不一样）产生晶格畸变→产生畸变应力场→与位错应力场交互运动→使位错受阻→提高屈服强度（固溶强化）。 4．第二相（弥散强化，沉淀强化）
不可变形第二相:提高位错线张力→绕过第二相→留下位错环→两质点间距变小→流变应力增大。 不可变形第二相:位错切过（产生界面能），使之与机体一起产生变形，提高了屈服强度。 弥散强化：第二相质点弥散分布在基体中起到的强化作用。 沉淀强化：第二相质点经过固溶后沉淀析出起到的强化作用。 （二）影响屈服强度的外因素 1.温度:一般的规律是温度升高，屈服强度降低。原因：派拉力属于短程力，对温度十分敏感。 2.应变速率:应变速率大，强度增加。σε,t= C1(ε)m 3．应力状态:切应力分量越大，越有利于塑性变形，屈服强度越低。 缺口效应：试样中“缺口”的存在，使得试样的应力状态发生变化，从而影响材料的力学性能的现象。 9.细晶强化能强化金属又不降低塑性。 10.韧性断裂与脆性断裂的区别。为什么脆性断裂更加危险？韧性断裂：是断裂前产生明显宏观塑性变形的断裂 特征：断裂面一般平行于最大切应力与主应力成45度角。 断口成纤维状（塑变中微裂纹扩展和连接），灰暗色（反光能力弱）。 断口三要素：纤维区、放射区、剪切唇这三个区域的比例关系与材料韧断性能有关。 塑性好，放射线粗大 塑性差，放射线变细乃至消失。 脆性断裂：断裂前基本不发生塑性变形的，突发的断裂。 特征：断裂面与正应力垂直，断口平齐而光滑，呈放射状或结晶状。 注意：脆性断裂也产生微量塑性变形。 断面收缩率小于5％为脆性断裂，大于5％为韧性断裂。 。 第二章金属在其他静载荷下的力学性能 一、解释下列名词：
07 秋材料力学性能 一、填空：（每空1分,总分25分） 1.材料硬度的测定方法有、和。 2.在材料力学行为的研究中，经常采用三种典型的试样进行研究，即、和。 3.平均应力越高，疲劳寿命。 4.材料在扭转作用下,在圆杆横截面上无正应力而只有,中心处切 应力为,表面处。 5.脆性断裂的两种方式为和。 6.脆性材料切口根部裂纹形成准则遵循断裂准则；塑性材料切口根 部裂纹形成准则遵循断裂准则； 7.外力与裂纹面的取向关系不同，断裂模式不同，张开型中外加拉 应力与断裂面，而在滑开型中两者的取向关系则为。 8．蠕变断裂全过程大致由、和 三个阶段组成。 9．磨损目前比较常用的分类方法是按磨损的失效机制分为、和腐蚀磨损等。 10．深层剥落一般发生在表面强化材料的区域。
11．诱发材料脆断的三大因素分别是、和 。 二、选择：（每题1分，总分15分） （）1. 下列哪项不是陶瓷材料的优点 a）耐高温 b) 耐腐蚀 c) 耐磨损 d)塑性好 （）2. 对于脆性材料，其抗压强度一般比抗拉强度 a)高b)低c) 相等d) 不确定 （）3.用10mm直径淬火钢球，加压3000kg，保持30s，测得的布氏硬度值为150的正确表示应为 a) 150HBW10／3000／30 b) 150HRA3000／l0／ 30 c) 150HRC30／3000／10 d) 150HBSl0／3000／30 （）4.对同一种材料，δ5比δ10 a) 大 b) 小 c) 相同 d) 不确定 （）5.下列哪种材料用显微硬度方法测定其硬度。 a) 淬火钢件 b) 灰铸铁铸件 c) 退货态下的软钢 d) 陶瓷 （）6.下列哪种材料适合作为机床床身材料 a) 45钢 b) 40Cr钢 c) 35CrMo钢 d) 灰铸铁（）7.下列哪种断裂模式的外加应力与裂纹面垂直，因而 它是最危险的一种断裂方式。
第一章 1.解释下列名词①滞弹性：金属材料在弹性围快速加载或卸载后，随时间延长产生附加弹性应变的现象称为滞弹性，也就是应变落后于应力的现象。②弹性比功：金属材料吸收弹性变形功的能力，一般用金属开始塑性变形前单位体积吸收的最大弹性变形功表示。③循环韧性：金属材料在交变载荷下吸收不可逆变形功的能力称为循环韧性。④包申格效应：金属材料经过预先加载产生少量塑性变形，卸载后再同向加载，规定残余伸长应力增加；反向加载，规定残余伸长应力降低的现象。⑤塑性：金属材料断裂前发生不可逆永久（塑性）变形的能力。⑥韧性：指金属材料断裂前吸收塑性变形功和断裂功的能力。 脆性：指金属材料受力时没有发生塑性变形而直接断裂的能力 ⑦加工硬化：金属材料在再结晶温度以下塑性变形时,由于晶粒发生滑移, 出现位错的缠结,使晶粒拉长、破碎和纤维化,使金属的强度和硬度升高,塑性和韧性降低的现象。⑧解理断裂：解理断裂是在正应力作用产生的一种穿晶断裂，即断裂面沿一定的晶面（即解理面）分离。 2.解释下列力学性能指标的意义弹性模量）；（2）ζ p（规定非比例伸长应力）、ζ e（弹性极限）、ζ s（屈服强度）、ζ 0.2（屈服强度）；（3）ζ b （抗拉强度）；（4）n（加工硬化指数）; （5）δ （断后伸长率）、ψ （断面收缩率） 4.常用的标准试样有5 倍和10倍，其延伸率分别用δ 5 和δ 10 表示，说明为什么δ 5>δ 10。答：对于韧性金属材料，它的塑性变形量大于均匀塑性变形量，所以对于它的式样的比例，尺寸越短，它的断后伸长率越大。
5.某汽车弹簧，在未装满时已变形到最大位置，卸载后可完全恢复到原来状态；另一汽车弹簧，使用一段时间后，发现弹簧弓形越来越小，即产生了塑性变形，而且塑性变形量越来越大。试分析这两种故障的本质及改变措施。答：（1）未装满载时已变形到最大位置：弹簧弹性极限不够导致弹性比功小；（2）使用一段时间后，发现弹簧弓形越来越小，即产生了塑性变形，这是构件材料的弹性比功不足引起的故障，可以通过热处理或合金化提高材料的弹性极限（或屈服极限），或者更换屈服强度更高的材料。 6.今有45、40Cr、35CrMo 钢和灰铸铁几种材料，应选择哪种材料作为机床机身？为什么？答：应选择灰铸铁。因为灰铸铁循环韧性大，也是很好的消振材料，所以常用它做机床和动力机器的底座、支架，以达到机器稳定运转的目的。刚性好不容易变形加工工艺朱造型好易成型抗压性好耐磨损好成本低 7.什么是包申格效应？如何解释？它有什么实际意义？答：（1）金属材料经过预先加载产生少量塑性变形，卸载后再同向加载，规定残余伸长应力增加；反向加载，规定残余伸长应力降低的现象，称为包申格效应。（2）理论解释：首先，在原先加载变形时，位错源在滑移面上产生的位错遇到障碍，塞积后便产生了背应力，背应力反作用于位错源，当背应力足够大时，可使位错源停止开动。预变形时位错运动的方向和背应力方向相反，而当反向加载时位错运动方向和背应力方向一致，背应力帮助位错运动，塑性变形容易了，于是，经过预变形再反向加载，其屈服强度就降低了。（3）实际意义：在工程应用上，首先，材料加工成型工艺需要考虑包申格效应。例如，大型精油输气管道管线的UOE 制造工艺：U 阶段是将原始板材冲压弯曲成U 形，O 阶段是将U 形板材径向压缩成O 形，再进行周边焊接，最后将管子径进行扩展，达到给定大小，
《工程材料力学性能》束德林课后答案 机械工业出版社 2008第2版 第一章单向静拉伸力学性能 1、解释下列名词。 1弹性比功：金属材料吸收弹性变形功的能力，一般用金属开始塑性变形前单位体积吸收的最大弹性变形功表示。 2．滞弹性：金属材料在弹性范围内快速加载或卸载后，随时间延长产生附加弹性应变的现象称为滞弹性，也就是应变落后于应力的现象。 3．循环韧性：金属材料在交变载荷下吸收不可逆变形功的能力称为循环韧性。 4．包申格效应：金属材料经过预先加载产生少量塑性变形，卸载后再同向加载，规定残余伸长应力增加；反向加载，规定残余伸长应力降低的现象。 5．解理刻面：这种大致以晶粒大小为单位的解理面称为解理刻面。6．塑性：金属材料断裂前发生不可逆永久（塑性）变形的能力。 韧性：指金属材料断裂前吸收塑性变形功和断裂功的能力。 7.解理台阶：当解理裂纹与螺型位错相遇时，便形成一个高度为b的台阶。 8.河流花样：解理台阶沿裂纹前端滑动而相互汇合,同号台阶相互汇合长大,当汇合台阶高度足够大时,便成为河流花样。是解理台阶的一种标志。
9.解理面：是金属材料在一定条件下，当外加正应力达到一定数值后，以极快速率沿一定晶体学平面产生的穿晶断裂，因与大理石断裂类似，故称此种晶体学平面为解理面。 10.穿晶断裂：穿晶断裂的裂纹穿过晶内，可以是韧性断裂，也可以是脆性断裂。 沿晶断裂：裂纹沿晶界扩展，多数是脆性断裂。 11.韧脆转变：具有一定韧性的金属材料当低于某一温度点时，冲击吸收功明显下降，断裂方式由原来的韧性断裂变为脆性断裂，这种现象称为韧脆转变 12.弹性不完整性：理想的弹性体是不存在的，多数工程材料弹性变形时，可能出现加载线与卸载线不重合、应变滞后于应力变化等现象,称之为弹性不完整性。弹性不完整性现象包括包申格效应、弹性后效、弹性滞后和循环韧性等 2、 说明下列力学性能指标的意义。 答：E 弹性模量 G 切变模量 r σ规定残余伸长应力 2.0σ屈服强度 gt δ金属材料拉伸时最大应力下的总伸长率 n 应变硬化指 数 【P15】 3、 金属的弹性模量主要取决于什么因素？为什么说它是一个对 组织不敏感的力学性能指标？ 答：主要决定于原子本性和晶格类型。合金化、热处理、冷塑性变形等能够改变金属材料的组织形态和晶粒大小，但是不改变金属原子的本性和晶格类型。组织虽然改变了，原子的本性和晶格
1弹性比功： 金属材料吸收弹性变形功的能力，一般用金属开始塑性变形前单位体积吸收的最大弹性变形功表示。 2．滞弹性： 金属材料在弹性范围内快速加载或卸载后，随时间延长产生附加弹性应变的现象称为滞弹性，也就是应变落后于应力的现象。 3．循环韧性： 金属材料在交变载荷下吸收不可逆变形功的能力称为循环韧性。 4．xx效应： 金属材料经过预先加载产生少量塑性变形，卸载后再同向加载，规定残余伸长应力增加；反向加载，规定残余伸长应力降低的现象。 5．解理刻面： 这种大致以晶粒大小为单位的解理面称为解理刻面。 6．塑性： 金属材料断裂前发生不可逆永久（塑性）变形的能力。 韧性： 指金属材料断裂前吸收塑性变形功和断裂功的能力。 7.解理台阶： 当解理裂纹与螺型位错相遇时，便形成一个高度为b的台阶。 8.河流花样： 解理台阶沿裂纹前端滑动而相互汇合,同号台阶相互汇合长大,当汇合台阶高度足够大时,便成为河流花样。
是解理台阶的一种标志。 9.解理面： 是金属材料在一定条件下，当外加正应力达到一定数值后，以极快速率沿一定晶体学平面产生的穿晶断裂，因与大理石断裂类似，故称此种晶体学平面为解理面。 10.穿晶断裂： 穿晶断裂的裂纹穿过晶内，可以是韧性断裂，也可以是脆性断裂。 沿晶断裂： 裂纹沿晶界扩展，多数是脆性断裂。 11.韧脆转变： 具有一定韧性的金属材料当低于某一温度点时，冲击吸收功明显下降，断裂方式由原来的韧性断裂变为脆性断裂，这种现象称为韧脆转变 12.弹性不完整性： 理想的弹性体是不存在的，多数工程材料弹性变形时，可能出现加载线与卸载线不重合、应变滞后于应力变化等现象,称之为弹性不完整性。弹性不完整性现象包括包申格效应、弹性后效、弹性滞后和循环韧性等金属的弹性模量主要取决于什么因素？为什么说它是一个对组织不敏感的力学性能指标？ 答： 主要决定于原子本性和晶格类型。合金化、热处理、冷塑性变形等能够改变金属材料的组织形态和晶粒大小，但是不改变金属原子的本性和晶格类型。组织虽然改变了，原子的本性和晶格类型未发生改变，故弹性模量对组织不敏感。 1、试述退火低碳钢、中碳钢和高碳钢的屈服现象在拉伸力-伸长曲线图上的区别？为什么？
第一章 1、弹性变形的实质是什么？答：金属晶格中原子自平衡位置产生可逆位移的反映。 2、弹性模量E的物理意义？E是一个特殊的力性指标，表现在哪里？ 答：材料在弹性变形阶段，其应力和应变成正比例关系（即符合胡克定律），其比例系数称为弹性模量。E=Z / &。弹性模量可视为衡量材料产生弹性变形难易程度的指标，其值越大，使材料发生一定弹性变形的应力也越大，即材料刚度越大，亦即在一定应力作用下，发生弹性变形越小。弹性模量E是指材料在外力作用下产生单位弹性变形所需要的应力。它是反映材料抵抗弹性变形能力的指标，相当于普通弹簧中的刚度。特殊表现：金属材料的E是一个对组织不敏感的力 学性能指标，温度、加载速率等外在因素对其影响不大，E主要决定于金属原子 本性和晶格类型。 3、比例极限、弹性极限、屈服极限有何异同？ 答：比例极限：应力应变曲线符合线性关系的最高应力（应力与应变成正比关系的最大应力）；弹性极限：试样由弹性变形过渡到弹-塑性变形时的应力；屈服极限：开始发生均匀塑性变形时的应力。 4、什么是滞弹性？举例说明滞弹性的应用？ 答：滞弹性：在弹性范围内快速加载或卸载后，随时间延长产生附加弹性应变的现象。应用：精密传感元件选择滞弹性低的材料。 5、内耗、循环韧性、包申格效应？ 答：内耗：金属材料在在弹性区内加载交变载荷（振动）时吸收不可逆变形功的能力；循环韧性：? ??塑性区内???；包申格效应：金属材料经过预先加 载产生少量塑性变形（残余应变为1%~4%），卸载后再同向加载，规定残余伸长应力（弹性极限或屈服极限）增加，反向加载，规定残余伸长应力（特别是弹性极限在反向加载时几乎降低到零）的现象。 6、什么是屈服强度？如何确定屈服强度？ 答：屈服强度Z s :开始产生塑性变形时的应力。对于屈服现象明显的材料，以下屈服点对应的应力为屈服强度；对于屈服现象不明显的材料，以产生0.2%残 余变形的应力为其屈服强度。 7、屈服强度的影响因素有哪些？ 答：内因：①金属本性及晶格类型（位错密度增加，晶格阻力增加，屈服强度随之提高）②晶粒大小和亚结构（细晶强化）③溶质元素（固溶强化）④第二相（弥散强化和沉淀强化）；外因：①温度（一般，升高温度，金属材料的屈服强度降低）②应变速率（应变速率硬化）③应力状态（切应力分量越大，越有利于塑性变形，屈服强度则越低）。 8、屈服强度的实际意义？答：屈服强度是金属材料重要的力学性能，它是工程上从静强度角度选择韧性材料的基本依据，是建立屈服判据的重要指标，钢的屈服强度对工艺性能也有重要影响，降低屈服强度有利于材料冷成形加工和改善焊接性能。 9、静力韧度的物理意义。答：金属材料在静拉伸时单位体积材料断裂前所吸收的功定义为静力韧度，它是强度和塑性的综合指标。 10、真实应力应变曲线与工程应力应变曲线有何不同？有何意义？真实应力应 变曲线的关键点是哪个点？答：工程应力应变曲线上的应力和应变是用试样标距部分原始截面积和原始标距长度来度量的，往往不能真实反映或度量应变；真实应力应变曲线则代表瞬时的应力和应变，更为合理，可以叠加，可以不记中间加载历史，只需知道试样的初始长度和最终长度。工程〉真实。关键点是B点，B点前是均匀塑性变形，后是颈缩阶
判断 1.由内力引起的内力集度称为应力。（×） 2.当应变为一个单位时，弹性模量即等于弹性应力，即弹性模量是产生100%弹性变形所需的应力。（√） 3.工程上弹性模量被称为材料的刚度，表征金属材料对弹性变形的抗力，其值越大，则在相同应力条件下产生的弹性变形就越大。（×） 4.弹性比功表示金属材料吸收弹性变形功的能力。（√） 5.滑移面和滑移方向的组合称为滑移系，滑移系越少金属的塑性越好。（×） 6.高的屈服强度有利于材料冷成型加工和改善焊接性能。（×） 7.固溶强化的效果是溶质原子与位错交互作用及溶质浓度的函数，因而它不受单相固溶合金（或多项合金中的基体相）中溶质量所限制。（×） 8.随着绕过质点的位错数量增加，留下的位错环增多，相当于质点的间距减小，流变应力就增大。（√） 9.层错能低的材料应变硬度程度小。（×） 10.磨损、腐蚀和断裂是机件的三种主要失效形式，其中以腐蚀的危害最大。（×） 11.韧性断裂用肉眼或放大镜观察时断口呈氧化色，颗粒状。（×） 12.脆性断裂的断裂面一般与正应力垂直，断口平齐而光亮，长呈放射状或结晶状。（√） 13.决定材料强度的最基本因素是原子间接合力，原子间结合力越高，则弹性模量、熔点就越小。（×） 14.脆性金属材料在拉伸时产生垂直于载荷轴线的正断，塑性变形量几乎为零。（√） 15.脆性金属材料在压缩时除产生一定的压缩变形外，常沿与轴线呈45°方向产生断裂具有切断特征。（√）
16.弯曲试验主要测定非脆性或低塑性材料的抗弯强度。（×） 17.可根据断口宏观特征，来判断承受扭矩而断裂的机件性能。（√） 18.缺口截面上的应力分布是均匀的。（×） 19.硬度是表征金属材料软硬程度的一种性能。（√） 20.于降低温度不同，提高应变速率将使金属材料的变脆倾向增大。（×） 21.低温脆性是材料屈服强度随温度降低急剧下降的结果。（×） 22.体心立方金属及其合金存在低温脆性。（√） 23.无论第二相分布于晶界上还是独立在基体中，当其尺寸增大时均使材料韧性下降，韧脆转变温度升高。（√） 24.细化晶粒的合金元素因提高强度和塑性使断裂韧度K IC下降。（×） 25.残余奥氏体是一种韧性第二相，分布于马氏体中，可以松弛裂纹尖端的应力峰，增大裂纹扩展的阻力，提高断裂韧度K IC。（√） 26.一般大多数结构钢的断裂韧度K IC都随温度降低而升高。（×） 27.金属材料的抗拉强度越大，其疲劳极限也越大。（√） 28.宏观疲劳裂纹是由微观裂纹的形成、长大及连接而成的。（√） 29.材料的疲劳强度仅与材料成分、组织结构及夹杂物有关，而不受载荷条件、工作环境及表面处理条件的影响。（×） 30.应力腐蚀断裂并是金属在应力作用下的机械破坏与在化学介质作用下的腐蚀性破坏的叠加所造成的。（×） 31.氢蚀断裂的宏观断口形貌呈氧化色，颗粒状。（√） 32.含碳量较低且硫、磷含量较高的钢，氢脆敏感性低。（×） 33.在磨损过程中，磨屑的形成也是一个变形和断裂的过程。（√）
第一章单向静拉伸力学性能 1、解释下列名词。 1弹性比功：金属材料吸收弹性变形功的能力，一般用金属开始塑性变形前单位体积吸收的最大弹性变形功表示。 2．滞弹性：金属材料在弹性范围内快速加载或卸载后，随时间延长产生附加弹性应变的现象称为滞弹性，也就是应变落后于应力的现象。3．循环韧性：金属材料在交变载荷下吸收不可逆变形功的能力称为循环韧性。 4．包申格效应：金属材料经过预先加载产生少量塑性变形，卸载后再同向加载，规定残余伸长应力增加；反向加载，规定残余伸长应力降低的现象。 5．解理刻面：这种大致以晶粒大小为单位的解理面称为解理刻面。6．塑性：金属材料断裂前发生不可逆永久（塑性）变形的能力。 韧性：指金属材料断裂前吸收塑性变形功和断裂功的能力。 7.解理台阶：当解理裂纹与螺型位错相遇时，便形成一个高度为b的台阶。 8.河流花样：解理台阶沿裂纹前端滑动而相互汇合,同号台阶相互汇合长大,当汇合台阶高度足够大时,便成为河流花样。是解理台阶的一种标志。 9.解理面：是金属材料在一定条件下，当外加正应力达到一定数值后，以极快速率沿一定晶体学平面产生的穿晶断裂，因与大理石断裂类似，故称此种晶体学平面为解理面。 10.穿晶断裂：穿晶断裂的裂纹穿过晶内，可以是韧性断裂，也可以是脆性断裂。
沿晶断裂：裂纹沿晶界扩展，多数是脆性断裂。 11.韧脆转变：具有一定韧性的金属材料当低于某一温度点时，冲击吸收功明显下降，断裂方式由原来的韧性断裂变为脆性断裂，这种现象称为韧脆转变 12.弹性不完整性：理想的弹性体是不存在的，多数工程材料弹性变形时，可能出现加载线与卸载线不重合、应变滞后于应力变化等现象,称之为弹性不完整性。弹性不完整性现象包括包申格效应、弹性后效、弹性滞后和循环韧性等 2、 说明下列力学性能指标的意义。 答：E 弹性模量 G 切变模量 r σ规定残余伸长应力 2.0σ屈服强度 gt δ金属材料拉伸时最大应力下的总伸长率 n 应变硬化指数 【P15】 3、 金属的弹性模量主要取决于什么因素？为什么说它是一个对组织不敏感的力学性能指标？ 答：主要决定于原子本性和晶格类型。合金化、热处理、冷塑性变形等能够改变金属材料的组织形态和晶粒大小，但是不改变金属原子的本性和晶格类型。组织虽然改变了，原子的本性和晶格类型未发生改变，故弹性模量对组织不敏感。【P4】 4、 试述退火低碳钢、中碳钢和高碳钢的屈服现象在拉伸力-伸长曲线图上的区别？为什么？ 5、 决定金属屈服强度的因素有哪些？【P12】 答：内在因素：金属本性及晶格类型、晶粒大小和亚结构、溶质元素、第二相。 外在因素：温度、应变速率和应力状态。 6、 试述韧性断裂与脆性断裂的区别。为什么脆性断裂最危险？【P21】 答：韧性断裂是金属材料断裂前产生明显的宏观塑性变形的断裂，这种断裂有一个缓慢的撕裂过程，在裂纹扩展过程中不断地消耗能量；而脆性断裂是突然发生的断裂，断裂前基本上不发生塑性变形，没有明显征兆，因而危害性很大。 7、 剪切断裂与解理断裂都是穿晶断裂，为什么断裂性质完全不同？【P23】 答：剪切断裂是在切应力作用下沿滑移面分离而造成的滑移面分离，一般是韧性断裂，而解理断裂是在正应力作用以极快的速率沿一定晶体学平面产生的穿晶断裂，解理断裂通常是脆性断裂。 8、 何谓拉伸断口三要素？影响宏观拉伸断口性态的因素有哪些？ 答：宏观断口呈杯锥形，由纤维区、放射区和剪切唇三个区域组成，即所谓的断口特征三要素。上述断口三区域的形态、大小和相对位置，因试样形状、尺寸和金属材料的性能以及试验温度、加载速率和受力状态不同而变化。 9、 论述格雷菲斯裂纹理论分析问题的思路，推导格雷菲斯方程，并指出该理论的局限性。【P32】 答： 2 12?? ? ??=a E s c πγσ，只适用于脆性固体,也就是只适用于那些裂纹尖端塑性变形可以忽略的情况。 第二章 金属在其他静载荷下的力学性能 一、解释下列名词： （1）应力状态软性系数—— 材料或工件所承受的最大切应力τmax 和最大正应力σmax 比值，即： () 32131max max 5.02σσσσσστα+--== 【新书P39 旧书P46】 （2）缺口效应—— 绝大多数机件的横截面都不是均匀而无变化的光滑体，往往存在截面的急剧变化，如键槽、油孔、轴肩、螺纹、退刀槽及焊缝等，这种截面变化的部分可视为“缺口”，由于缺口的存在，在载荷作用下缺口截面上的应力状态将发生变化，产生所谓的缺口效应。【P44 P53】 （3）缺口敏感度——缺口试样的抗拉强度σbn 的与等截面尺寸光滑试样的抗拉强度σb 的比值，称为缺口敏感度，即： 【P47 P55 】 （4）布氏硬度——用钢球或硬质合金球作为压头，采用单位面积所承受的试验力计算而得的硬度。【P49 P58】 （5）洛氏硬度——采用金刚石圆锥体或小淬火钢球作压头，以测量压痕深度所表示的硬度【P51 P60】。
第一章习题答案 一、解释下列名词 1、弹性比功：又称为弹性比能、应变比能，表示金属材料吸收弹性变形功的能力。 2、滞弹性：在弹性范围内快速加载或卸载后，随时间延长产生附加弹性应变的现象。 3、循环韧性：金属材料在交变载荷下吸收不可逆变形功的能力，称为金属的循环韧性。 4、包申格效应：先加载致少量塑变，卸载，然后在再次加载时，出现ζ e 升高或降低的现 象。 5、解理刻面：大致以晶粒大小为单位的解理面称为解理刻面。 6、塑性、脆性和韧性：塑性是指材料在断裂前发生不可逆永久(塑性)变形的能力。韧性：指材料断裂前吸收塑性变形功和断裂功的能力，或指材料抵抗裂纹扩展的能力 7、解理台阶：高度不同的相互平行的解理平面之间出现的台阶叫解理台阶； 8、河流花样：当一些小的台阶汇聚为在的台阶时，其表现为河流状花样。 9、解理面：晶体在外力作用下严格沿着一定晶体学平面破裂，这些平面称为解理面。 10、穿晶断裂和沿晶断裂：沿晶断裂：裂纹沿晶界扩展，一定是脆断，且较为严重，为最低级。穿晶断裂裂纹穿过晶内，可以是韧性断裂，也可能是脆性断裂。 11、韧脆转变：指金属材料的脆性和韧性是金属材料在不同条件下表现的力学行为或力学状态，在一定条件下，它们是可以互相转化的，这样的转化称为韧脆转变。 二、说明下列力学指标的意义 1、E(G): E(G)分别为拉伸杨氏模量和切变模量，统称为弹性模量，表示产生100%弹性变形所需的应力。 2、Z r 、Z 0.2、Z s: Z r :表示规定残余伸长应力，试样卸除拉伸力后，其标距部分的 残余伸长达到规定的原始标距百分比时的应力。ζ 0.2:表示规定残余伸长率为0.2%时的应力。 Z S:表征材料的屈服点。 3、Z b韧性金属试样在拉断过程中最大试验力所对应的应力称为抗拉强度。 4、n:应变硬化指数，它反映了金属材料抵抗继续塑性变形的能力，是表征金属材料应变硬 化行为的性能指标。 5、3、δ gt、ψ : δ是断后伸长率，它表征试样拉断后标距的伸长与原始标距的百分比。 Δgt 是最大试验力的总伸长率，指试样拉伸至最大试验力时标距的总伸长与原始标距的百
材料力学性能课后答案(整理版) 1、解释下列名词。 1弹性比功：金属材料吸收弹性变形功的能力，一般用金属开始塑性变形前单位体积吸收的最大弹性变形功表示。 2．滞弹性：金属材料在弹性范围内快速加载或卸载后，随时间延长产生附加弹性应变的现象称为滞弹性，也就是应变落后于应力的现象。 3．循环韧性：金属材料在交变载荷下吸收不可逆变形功的能力称为循环韧性。4．包申格效应：金属材料经过预先加载产生少量塑性变形，卸载后再同向加载，规定残余伸长应力增加；反向加载，规定残余伸长应力降低的现象。 5．解理刻面：这种大致以晶粒大小为单位的解理面称为解理刻面。 6．塑性：金属材料断裂前发生不可逆永久（塑性）变形的能力。 韧性：指金属材料断裂前吸收塑性变形功和断裂功的能力。 7.解理台阶：当解理裂纹与螺型位错相遇时，便形成一个高度为b的台阶。 8.河流花样：解理台阶沿裂纹前端滑动而相互汇合,同号台阶相互汇合长大,当汇合台阶高度足够大时,便成为河流花样。是解理台阶的一种标志。 9.解理面：是金属材料在一定条件下，当外加正应力达到一定数值后，以极快速率沿一定晶体学平面产生的穿晶断裂，因与大理石断裂类似，故称此种晶体学平面为解理面。 10.穿晶断裂：穿晶断裂的裂纹穿过晶内，可以是韧性断裂，也可以是脆性断裂。 沿晶断裂：裂纹沿晶界扩展，多数是脆性断裂。 11.韧脆转变：具有一定韧性的金属材料当低于某一温度点时，冲击吸收功明显下降，断裂方式由原来的韧性断裂变为脆性断裂，这种现象称为韧脆转变 12.弹性不完整性：理想的弹性体是不存在的，多数工程材料弹性变形时，可能出现加载线与卸载线不重合、应变滞后于应力变化等现象,称之为弹性不完整性。弹性不完整性现象包括包申格效应、弹性后效、弹性滞后和循环韧性等决定金属屈服强度的因素有哪些？ 答：内在因素：金属本性及晶格类型、晶粒大小和亚结构、溶质元素、第二相。外在因素：温度、应变速率和应力状态。 2、试述韧性断裂与脆性断裂的区别。为什么脆性断裂最危险？ 答：韧性断裂是金属材料断裂前产生明显的宏观塑性变形的断裂，这种断裂有一个缓慢的撕裂过程，在裂纹扩展过程中不断地消耗能量；而脆性断裂是突然发生的断裂，断裂前基本上不发生塑性变形，没有明显征兆，因而危害性很大。 3、剪切断裂与解理断裂都是穿晶断裂，为什么断裂性质完全不同？ 答：剪切断裂是在切应力作用下沿滑移面分离而造成的滑移面分离，一般是韧性断裂，而解理断裂是在正应力作用以极快的速率沿一定晶体学平面产生的穿晶断裂，解理断裂通常是脆性断裂。 4、何谓拉伸断口三要素？影响宏观拉伸断口性态的因素有哪些？ 答：宏观断口呈杯锥形，由纤维区、放射区和剪切唇三个区域组成，即所谓的断口特征三要素。上述断口三区域的形态、大小和相对位置，因试样形状、尺寸和金属材料的性能以及试验温度、加载速率和受力状态不同而变化。5、论述格雷菲斯裂纹理论分析问题的思路，推导格雷菲斯方程，并指出该理论 的局限性。
2012年工程材料力学性能期末考题（回忆版） 一、填空 1.规定非比例伸长应力表示 2.真应力真应变（，）和工程应力（，）间的关系为， 3.应力状态软性系数 / ，单向拉伸时 4.各向同性材料的弹性常数有个，各向异性材料的弹性材料有个，独立的有个 5.持久强度是的应力值 6.蠕变断裂主要有、机制 7.单向复合材料的独立特征强度值有个，分别为 8.典型疲劳裂纹扩展曲线的三个区为、、 9.热疲劳应力是由于导致的 10.平面应变断裂任性测试时有效性检验的条件为：1.厚度判据：；2.载荷比判 据： 二、名词解释 1.抗拉强度 2.断裂韧性 3.疲劳极限 4.滞弹性形变 5.临界体积分数 三、简答题 1．叙述单项复合材料在纵向拉伸载荷下的变形过程和失效形式 2．试推导单向复合材料纵向、横向弹性模量与组分弹性模量和体积分数的关系 3．用力学状态图说明：1、加载方式变化时断裂类型变化；2、温度变化时断裂类型的变化 4．试分析影响材料断裂韧性的外部因素和内部因素 5．简述应力集中系数，应力强度因子和临界应力强度因子间的区别 6．描述变动载荷的参量有哪些，写出描述参量之间的关系 四、计算题 1.一个构件由钢A制造，其为1520MPa，断裂韧性为66MPa ，假设设计应力为材料的 一半，那么如果用另一种为2070MPa，为33MPa 的钢B来制造。问：（1）能节省多少质量；（2）如果材料内部有2mm长的缺陷，此两种材料能否使用？其能承受的应力为多大？设Y=1 2.工业应用中，玻璃纤维常用来强化尼龙。如果尼龙基复合材料含有30%体积分数的玻璃纤 维，问纵向加载时纤维承受的载荷分数是多少？（已知玻璃纤维的弹性模量 E=78.53X103MPa，尼龙的弹性模量E=2.83X103MPa）
第二章第一节金属材料的力学性能 一、选择题 1.表示金属材料屈服强度的符号是（）。 A.σ e B.σ s C.σ b D.σ -1 2.表示金属材料弹性极限的符号是（）。 A.σ e B.σ s C.σ b D.σ -1 3.在测量薄片工件的硬度时，常用的硬度测试方法的表示符号是（）。 A.HB B.HR C.HV D.HS 4.金属材料在载荷作用下抵抗变形和破坏的能力叫（）。 A.强度 B.硬度 C.塑性 D.弹性 二、填空 1.金属材料的机械性能是指在载荷作用下其抵抗（）或（）的能力。 2.金属塑性的指标主要有（）和（）两种。 3.低碳钢拉伸试验的过程可以分为弹性变形、（）和（）三个阶段。 4.常用测定硬度的方法有（）、（）和维氏硬度测试法。 5.疲劳强度是表示材料经（）作用而（）的最大应力值。 三、是非题 1.用布氏硬度测量硬度时，压头为钢球，用符号HBS表示。（） 2.用布氏硬度测量硬度时，压头为硬质合金球，用符号HBW表示。（） 四、改正题 1. 疲劳强度是表示在冲击载荷作用下而不致引起断裂的最大应力。 2. 渗碳件经淬火处理后用HB硬度计测量表层硬度。 3. 受冲击载荷作用的工件，考虑机械性能的指标主要是疲劳强度。 4. 衡量材料的塑性的指标主要有伸长率和冲击韧性。
5. 冲击韧性是指金属材料在载荷作用下抵抗破坏的能力。 五、简答题 1.说明下列机械性能指标符合所表示的意思：σ S 、σ 0.2 、HRC、σ -1 。 2.说明下列机械性能指标符合所表示的意思：σ b 、δ 5 、HBS、a kv 。 2.2金属材料的物理性能、化学性能和工艺性能 一、判断题 1.金属材料的密度越大其质量也越大。（） 2.金属材料的热导率越大，导热性越好。（） 3.金属的电阻率越小，其导电性越好。（） 二、简答题： 1.什么是金属材料的工艺性能？它包括哪些？ 2.什么是金属材料的物理性能？它包括哪些？ 3.什么是金属材料的化学性能？它包括哪些？
