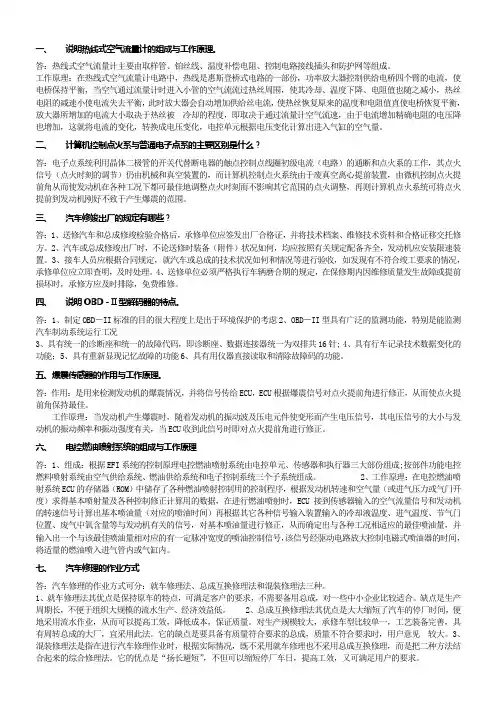

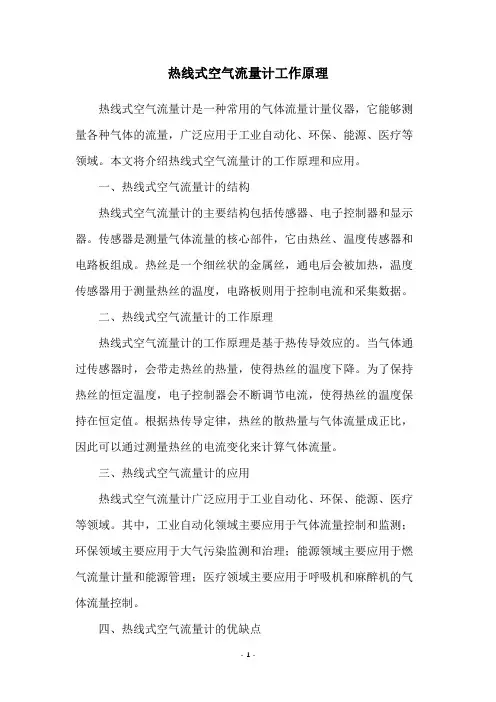

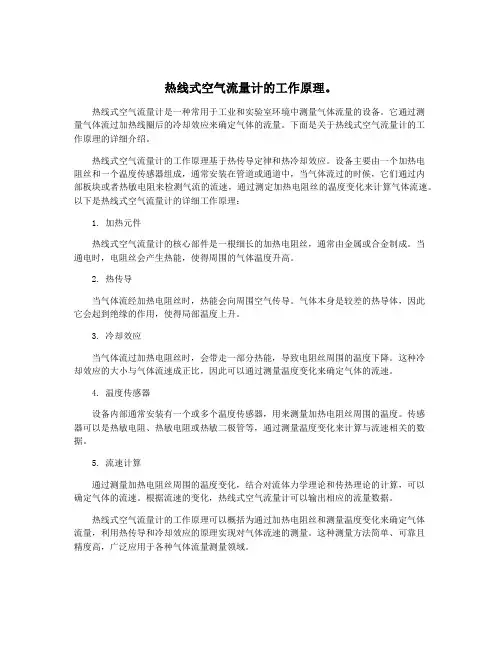

一、说明热线式空气流量计的组成与工作原理。
答：热线式空气流量计主要由取样管、铂丝线、温度补偿电阻、控制电路接线插头和防护网等组成。
工作原理：在热线式空气流量计电路中，热线是惠斯登桥式电路的一部份，功率放大器控制供给电桥四个臂的电流，使电桥保持平衡，当空气通过流量计时进入小管的空气流流过热丝周围，使其冷却、温度下降、电阻值也随之减小，热丝电阻的减速小使电流失去平衡，此时放大器会自动增加供给丝电流，使热丝恢复原来的温度和电阻值直使电桥恢复平衡，放大器所增加的电流大小取决于热丝被冷却的程度，即取决于通过流量计空气流速，由于电流增加精确电阻的电压降也增加，这就将电流的变化，转换成电压变化，电控单元根据电压变化计算出进入气缸的空气量。
二、计算机控制点火系与普通电子点系的主要区别是什么？
答：电子点系统利用晶体二极管的开关代替断电器的触点控制点线圈初级电流（电路）的通断和点火系的工作，其点火信号（点火时刻的调节）仍由机械和真空装置的，而计算机控制点火系统由于废真空离心提前装置，由微机控制点火提前角从而使发动机在各种工况下都可最佳地调整点火时刻而不影响其它范围的点火调整，再则计算机点火系统可将点火提前到发动机刚好不致于产生爆震的范围。
三、汽车修竣出厂的规定有哪些？
答：1、送修汽车和总成修竣检验合格后，承修单位应签发出厂合格证，并将技术档案、维修技术资料和合格证移交托修方。2、汽车或总成修竣出厂时，不论送修时装备（附件）状况如何，均应按照有关规定配备齐全，发动机应安装限速装置。3、接车人员应根据合同规定，就汽车或总成的技术状况如何和情况等进行验收，如发现有不符合竣工要求的情况，承修单位应立即查明，及时处理。4、送修单位必须严格执行车辆磨合期的规定，在保修期内因维修质量发生故障或提前损坏时，承修方应及时排除，免费维修。
四、说明OBD－II型解码器的特点。
答：1、制定OBD－II标准的目的很大程度上是出于环境保护的考虑2、OBD－II型具有广泛的监测功能，特别是能监测汽车制动系统运行工况
3、具有统一的诊断座和统一的故障代码，即诊断座、数据连接器统一为双排共16针;
4、具有行车记录技术数据变化的功能；
5、具有重新显现记忆故障的功能
6、具有用仪器直接读取和清除故障码的功能。
五、爆震传感器的作用与工作原理。
答：作用：是用来检测发动机的爆震情况，并将信号传给ECU，ECU根据爆震信号对点火提前角进行修正，从而使点火提前角保持最佳。
工作原理：当发动机产生爆震时，随着发动机的振动波及压电元件使变形而产生电压信号，其电压信号的大小与发动机的振动频率和振动强度有关，当ECU收到此信号时即对点火提前角进行修正。
六、电控燃油喷射系统的组成与工作原理
答：1、组成：根据EFI系统的控制原理电控燃油喷射系统由电控单元、传感器和执行器三大部份组成;按部件功能电控燃料喷射系统由空气供给系统、燃油供给系统和电子控制系统三个子系统组成。2、工作原理：在电控燃油喷射系统ECU的存储器（ROM）中储存了各种燃油喷射控制用的控制程序，根据发动机转速和空气量（或进气压力或气门开度）求得基本喷射量及各种控制修正计算用的数据，在进行燃油喷射时，ECU接到传感器输入的空气流量信号和发动机的转速信号计算出基本喷油量（对应的喷油时间）再根据其它各种信号输入装置输入的冷却液温度、进气温度、节气门位置、废气中氧含量等与发动机有关的信号，对基本喷油量进行修正，从而确定出与各种工况相适应的最佳喷油量，并输入出一个与该最佳喷油量相对应的有一定脉冲宽度的喷油控制信号，该信号经驱动电路放大控制电磁式喷油器的时间，将适量的燃油喷入进气管内或气缸内。
七、汽车修理的作业方式
答：汽车修理的作业方式可分：就车修理法、总成互换修理法和混装修理法三种。
1、就车修理法其优点是保持原车的特点，可满足客户的要求，不需要备用总成，对一些中小企业比较适合。缺点是生产周期长，不便于组织大规模的流水生产、经济效益低。
2、总成互换修理法其优点是大大缩短了汽车的停厂时间，便地采用流水作业，从而可以提高工效，降低成本，保证质量。对生产规模较大，承修车型比较单一，工艺装备完善，具有周转总成的大厂，宜采用此法。它的缺点是要具备有质量符合要求的总成，质量不符合要求时，用户意见较大。
3、混装修理法是指在进行汽车修理作业时，根据实际情况，既不采用就车修理也不采用总成互换修理，而是把二种方法结合起来的综合修理法。它的优点是“扬长避短”，不但可以缩短停厂车日，提高工效，又可满足用户的要求。
八、汽车底盘二级维护之前主要检测哪几个项目？
答：对汽车底盘不解体主要检测项目有：1、前轮定位参数的检测。2、车身、车架和悬挂技术状况完好的检测。3、轮胎表面状况的检测。4、车轮平衡的检测。5、转向轮横向侧滑量的检测。6、转向盘自由行程的检测。7、制动性能的检测。
8、轴距的检测。9、底盘密封状况的检测。
九、简答光电式转速与曲轴位置传感器的组成与工作原理。
答：组成：光电耦合件（发光二极管、光敏二极管）和波形电路的光电传感器和转盘组成。
工作原理：二只发光二极管分别正对着二只光电晶体管，发光二极管以光电晶体管为照射目标。信号盘位于发光二极管
和光电晶体之间，当信号盘随着发动机曲轴转动时，产生透光和遮光的交替变化，使信号发生器输出表征曲轴转角的脉冲信号。
十、简答自动变速器制动器的作用与工作原理。
答：制动器是一种起制动约束作用的机构，它将行星齿轮机构中的太阳轮、齿圈和行星架这三个基本元件之一与变速器壳体相连，使该元件被约束固定而不能旋转。
带式制动器的工作原理：1）当液压缸的施压腔和释放腔内均无液压油时，带式制动器不工作，制动带与制动鼓之间有一定的间隙，制动鼓可以随着与它相连接的行星排基本元件一同旋转。2）当液压油进入制动器液压缸的施压腔时，作用在活塞上的液压油压力推动活塞，使之克服回位弹簧的弹力而移动，活塞上推杆随之向外伸出，将制动带箍紧在制动鼓上，于是制动鼓被固定住而不能旋转，此时制动器处于制动状态。
十一、制定汽车修理工时定额的原则有啊些？
答：1、现实性。要求定额水平相对先进合理，要从行业管理水平以及设备、材料、配件条件、职工的平均技术水平出发，并考虑行业的发展，企业挖潜、革新、改造的前景，经过综合平衡按行业平均先进水平划定。
2、合理性。要求不同车型、不同工种之间的定额水平保持相对平衡，并使其定额的实现水平和超额比例大体接近。避免相差悬殊，宽严不等。
3、群众性。在制定工时定额时，也须实行专群结合的原则，要经过专家、广大维修业户、操作人员反复讨论验证，使工时定额更接近实际。
4、特殊性。在制定工时定额时，既要强调统一性，也要注意特殊性，要加以区别。
5、发展性。要求定额的水平要有超前意识，对汽车工业的发展，对一个时期内的新技术、新工艺、新结构，要考虑周到。此外还应考虑到维修行业发展，企业挖潜、革新、改造的前景。
十二、电控自动变速器检测注意事项
1．电子控制器(ECU)是精密器件，虽然许多故障现象都可能与ECU有关，但其故障率很低，因此不要轻易处置ECU，更不要随便打开ECU盖。2．电路断路或接触不良是电子控制系统常见的故障，除了某些线路断脱、插接器松动等故障可以用直观法检查外，须用高阻抗万用表检测有关测量点的电压和电阻来判断故障部位，不能用高压试火的方法检查线路是否通断。因为在高压试火时，电路中的自感线圈产生的瞬间电压会击穿电子元件。3．在点火开关接通的情况下，不要进行断开任何电器设备的操作，以免电路中产生的感应电动势损坏电子元件。当断开蓄电池时，须注意以下几点：①必须关闭点火开关；②检查自诊断故障代码是否存在；③牢记带防盗码的音响设备的密码。4.在对车辆进行电弧焊修理作业时，一定要断开ECU与蓄电池的连接。若在靠近ECU处进行焊接修理时，应将ECU盒移走。
论述题：一、发动机曲轴主轴承异响有什么特点？如何利用示波器进行诊断（画出第二缸主轴承异响波形图）？
答：1、与转速关系。一般稳定转速时不响，急加速速时发生较沉重的“鏜、鏜”金属敲击声。
2、与缸位关系。一般单缸断火响声不变，但相邻的二缸同时断火时减弱，说明这二缸间主轴承发响。
3、与温度关系。机油温度低初发动时响声尤为显著。
二、人工读取电控汽油发动机故障代码时，进入故障自诊断测试状态的方法有哪几种？
答：人工读取法有：1、利用仪表板上发动机故障警告灯的闪亮规律；2、利用万用表从故障检测插座上输出的电脉冲中读取；3、利用发光二极管的闪亮次数读取。
三、在装有电子点火系的汽车上当出现因点火引起的发动机不能起动的故障后如何进行故障诊断与排除？
答：
四、说明防抱死制动系统（ABS）突发故障诊断与排除方法
（一）初步检查
初步检查是在ABS系统出现明显故障而不能正常工作时首先采取的检查方法，例如ABS故障指示灯亮着不熄，系统不能工作。检查方法如下：
（1）检验驻车制动（手刹）是否完全释放。
（2）检查制动液液面是否在规定的范围之内。
（3）检查ABS电控单元导线插头、插座的连接是否良好，连接器及导线是否损坏。
（4）检查下列导线连接器（插头与插座）和导线的连接或接触是否良好：
①液压调节器上的电磁阀体连接器；
②液压调节器上的主控制阀连接器；
③连接压力警告开关和压力控制开关的连接器；
④制动液液面指示开关连接器；
⑤四轮车速传感器的连接器；
⑥电动泵连接器。
（5）检查所有的继电器、保险丝是否完好，插接是否牢固。
（6）检查蓄电池容量（测量电解液比重）和电压是否在规定的范围内；检查蓄电池正、负极导线的连接是否牢靠，连接处是否清洁。
（7）检查ABS电控单元、液压控制装置等的接地（搭铁）端的接触是否良好。
五、论述空调低压则压力偏高，高压侧压力压偏低的故障原因与排除方法。
(1)故障现象：不制冷或制冷效果极差；用压力表检查低压侧压力偏高，高压侧压力偏低(在压缩机转速为2000r/min左右，环境温度35°C左右，低压表读数高于3.5kg/cm2，高压表读数低于10kg/cm2，如图5-9所示，并且压缩机表面温度异常高，尤其是关掉空调后，高/低压两侧压力很快平衡(约1分钟内)。
(2)故障原因：压缩机的排气阀片有损坏、泄漏；或活塞、活塞环处损坏泄漏，导致压缩机压缩不良，进而使制冷效果极差或不制冷。①压缩机内部磨损泄漏。应拆下压缩机缸盖.检查压缩机，必要时更换阀板总成。若压缩机活塞，缸体磨损时，应更换压缩机。②缸盖密封垫泄漏。应更换缸盖密封垫。③压缩机传动带打滑。应调整传动带张紧力。
六、试述电控汽油发动机检测与诊断的一般步骤。
答：1、向用户询问故障出现的情形、发生条件、故障现象和是否检修过等情况。
2、判断并检查有无机械故障，若是机械故障继续检查，否则转到步骤5。
3、对机械故障进行排除。
4、验证机械故障排除后，故障现象和是否检修过等情况是否消失，是则结束检查，否则，电控燃油喷射系统有故障，继续检查。
5、读取故障码并验证故障代码是否存在，若存在转到步骤7。若不存在继续检查。
6、用故障征兆模拟法验证故障并排除查出的故障，转到步骤9。
7、根据故障代码来确定故障位置，若故障代码显示正常，而故障仍然存在需根据维修资料提供的故障征兆一览表或修理经验来诊断故障。
8、根据故障代码指示的故障或诊断出的故障逐个给予以排除。
9、验收故障是否全部排除，若没有排除转至步骤1，若全部排结束检查。
其它：
1、Engine temperature senosr的中文意思是：发动机温度传感器。
2、Fuse 7.5A brown的中文意思是：熔断器7.5A棕色。
3、EFI Main Relay的中文意思是：电喷主继电器。
4、Hall Sensor-G40 open/short circuit to positive的中文意思是：G40霍尔传感器开路或短路。
5、Short in TRC throttle relay circit的中文意思是：节流阀继电器电路短路。
6、V－TCS（Vehicle-Tracking Control system）湿式防滑差速器。
7、LSD(Limited slip Differential)主动防滑（控制）差速器。
8、FTA（Fault Tree Analysis）故障树分析法。
9、EPS电子控制动力转向系统。10、ECU电子控制装置。11、ECM发动机控制装置。
12、VTEC可变气门和升程电子控制系统。13、EFI电控燃油喷射系统。14、ESA电控点火装置。15、EPS电子控制制动转向系统。
流量计的分类和工作原理 一．流量计的分类 按测量原理分有：力学原理、热学原理、声学原理、电学原理、光学原理、原子物理学原理等。 按流量计的结构原理进行分类，即分为：容积式流量计、压差式流量计、浮子流量计、涡轮流量计、电磁流量计、流体振荡流量计中的涡街流量计、质量流量计和插入式流量计、探针式流量计。 二．常用流量计的工作原理及应用 1.压差式流量计 差压式流量计是根据安装于管道中流量检测件产生的差压，已知的流体条件和检测件与管道的集合尺寸来计算流量的仪表。 应用：差压式流量计应用范围特别广泛,在封闭管道的流量测量中各种对象都有应用，如流体方面：单相、混相、洁净、脏污、粘性流等；工作方面：常压、高压、真空、常温、高温、低温等；管径方面：从几毫米到几米；流动方面：亚音速、音速、脉动流等。它在各工业部门的用量约占流量计全部用量的1/4～1/3。 2.浮子流量计 浮子流量计又称转子流量计，是变面积式流量计的一种，在一根由下向上扩大的垂直锥管中，圆形横截面的浮子的重力式由液体动力承受的，从而使浮子可以在锥管内自由地上升和下降。 应用：浮子流量计是仅次于差压式流量计应用范围最宽广的一类流量计，特别在小、微流量方面有举足轻重的作用 3.容积式流量计
容积式流量计，又称定排量流量计，简称PD流量计，在流量仪表中是精度最高的一类，它利用机械测量元件把流体连续不断地分割成单个已知的体积部分，根据测量室逐次重复地充满和排放该体积部分流体的次数来测量流体体积总量。 应用：容积式流量计与差压式流量计、浮子流量计并列为三类使用量最大的流量计，常应用于昂贵介质（油品、天然气等）的总量测量。 4.涡轮流量计 涡轮流量计是速度式流量计中的主要种类，它采用多叶片的转子（涡轮）感受流体平均流速，从而且推导出流量或总量的仪表。一般它由传感器和显示仪器两部分组成，也可做成整体式。 应用：涡轮流量计在测量石油、有机液体、无机液、液化气、天然气和低温流体获得广泛应用。 5.电磁流量计 电磁流量计是根据法拉第电磁感应定律制成的一种测量导电性液体的仪表。 应用：电磁流量计有一系列优良特性，可以解决其它流量计不易应用的问题，如脏污流、腐蚀流的测量。电磁流量计应用领域广泛，大口径仪表较多应用于给排水工程；中小口径常用于高要求或难测场合，如钢铁工业高炉风口冷却水控制，造纸工业测量纸浆和黑液，化学工业的强腐蚀液，有色冶金工业的矿浆；小口径、微小口径常用于医药工业、食品工业、生物化学等有卫生要求的场所。 6.涡街流量计 涡街流量计是在流体中安放一根非流线型游涡发生体，流体在发生体两侧交替地分离释放出两串规则地交错排列的游涡的仪表。当通过流截面一定时，流速与导容积流量成正比。因此，测量振荡频率即可测得流量。
空气流量计的检测原理 随着科学技术的发展，我们不断引进先进技术，空气流量计的测试精度高，可以输出线形信号，信号处理简单，被广泛的应用于汽车，燃气、煤气等领域。 空气流量计的检测原理，空气流量计在管道里设置柱状物之后形成两列涡旋，根据涡旋出现的频率就可以测量流量。因为涡旋成两列平行状，并且左右交替出现，与街道两旁的路灯类似，所以有涡街之称。空气流量计设有两个进气通道，主通道和旁通道，进气流量的检测部分就设在主通道上，设置旁通道的目的是为了能够调整主通道的流量，以便使主通道的检测特性呈理想状态。也就是说，对排气量不同的发动机来说，通过改变空气流量计通道截面大小的方法，就可以用一种规格的空气流量计来覆盖多种发动机。主通道上的三角柱和数个涡旋放大板构成卡曼涡旋发生器。在产生卡曼涡旋处的两侧，相对地设置了属于电子检测装置的超声波发送器和超声波接受器，也可以把这两个部件归入空气流量计，这两个电子传感器产生的电信号经空气流量计的控制电路整形、放大后成理想波形，再输入到微机中。为了利用超声波检查涡旋，在涡旋通道的内壁上都粘有吸音材料，目的是防止超声波出现不规则反射。 空气流量计的优缺点，为了克服活门式空气流量计的缺点，即在保证测量精度的前提下，扩展测量范围，并且取消滑动触点，有开发出小型轻巧的空气流量计，即空气流量计。卡曼涡旋是一种物理现象，涡旋的检测方法、电子控制电路与检测精度根本无关，空气的通路面
积与涡旋发生柱的尺寸变化决定检测精度。又因为这种传感器的输出的是电子信号(频率)，所以向系统的控制电路输入信号时，可以省去AD转换器。因此，从本质来看，空气流量计是适用于微机处理的信号。 空气流量计的测试精度高，可以输出线形信号，信号处理简单，且经过长期使用，性能不会发生变化，因为是检测体积流量所以不需要对温度及大气压力进行修正。
靶式流量计说明书
靶式流量计于六十年代开始应用于工业流量测量，主要用于解决高粘度、低雷诺数流体 的流量测量，先后经历了气动表和电动表两大发展阶段，智能靶式流量计是在原有应变片式 靶式流量计测量原理的基础上，采用了新形式的差动传感器。采用新式差动传感器是该新型 产品真正实现高精度、高稳定性的关键核心，彻底改变了原有应变片式靶式流量计温漂大，抗过载（冲击）能力差，存在静态密封点等种种缺陷，不但发挥了靶式流量计原有的技术优势，同时又具有与容积式流量计相媲美的测量准确度，加之其特有的抗干扰、抗杂质性能，除能替代常规流量计所能测量的流量计量问题，尤其在小流量、高粘度、易凝易堵、高温、低温、强腐蚀、强震动等流量计量困难的工况中具有很好的适应性。目前已广泛应用于冶金、 石油、化工、能源、食品、环保等各个领域的流量测量。 一、原理及特性 1结构 智能靶式流量计主要由测量管（外壳）、新型传感器（含阻流元件）、积算显示和输出部分组成。根据不同的介质和工况，必须选用相适应的传感器，因此，用户提供准确的计量对 象及参数，生产厂家选用合适的传感器是产品能否计量准确的关键。 2、工作原理 当介质在测量管中流动时，因其自身的动能通过阻流件（靶式流量计）时而产生的压差，并对阻流件有一作用力，其作用力大小与介质流速的平方成正比，其数学方式表达如下： F=C d A p V2/2 式中：F――阻流件所受的作用力（kg ） C d――物体阻力系数 A ――阻流件对测量管轴向投影面积（mm2） P――工况下介质密度（kg/m3） V ――介质在测量管中的平均流速（m/s） 阻流件（靶）接受的作用力F,经刚性连接的传递件（测杆）传至传感器，传感器产生电压 信号输出：V=KF 式中：V――传感器输出的电压（mV）, K――比例常数， F――阻流件（靶）所受的作用力（kg）
浮子流量计的工作原理 1、浮子流量计简述 浮子流量计又称转子流量计，是将浮子垂直放在一个竖直的锥管内，流体在锥管内自下而上流过，使浮子在平衡位置上静止下来，按其平衡位置的高度来进行流量的测量。浮子流量计在测量过程中始终保持浮子前后的压降不变，通过改变流通面积来进行流量的测量，故它又被称为面积流量计或变面积流量计或恒压降流量计。 浮子流量计按其制造材料的不同，可分为玻璃管浮子流量计和金属管浮子流量计两大类。玻璃管浮子流量计结构简单，浮子的位置清晰可见，刻度直观，成本低廉，通常只用于常温常压下透明介质的流量测量。这种流量计一般只有就地指示，不能远传流量信号。金属管浮子流量计由于采用金属锥管，流量计工作时无法看到浮子的位置和工作情况，需要用间接的方法给出浮子的位置，因此按其传输信号的不同，又可分为远传型（电远传和气远传)和就地指示型两种。这种流量计常用于高温、高压、不透明及腐蚀性介质的流量测量，由于其具有很高的可靠性，因此常用于工业过程控制领域。 2、工作原理 浮子流量计的流量检测元件是由一只自下而上扩大的垂直锥形管和一个沿着锥管轴线上下移动的浮子所组成。工作原理如图所示，被测流体从下向上经过锥管和浮子形成环形流通面积（以下简称环通面积）时，浮子上下两端产生的压差形成浮子上升的力，当浮子所受上升力大于浸在流体中浮子的重量时，浮子便上升，环通面积随之增大，环通面积处流体流速下降，浮子上下两端压差降低，作用于浮子的上升力也随之减小，直到上升力等于浸在流体中浮子的重量时，浮子便稳
定在某一高度。浮子在锥管中的高度和通过的流量有一一对应的关系。浮子流量计的体积流量公式为 式中，α——浮子流量计的流量系数﹔ Df——零刻度处锥管的内径﹔ h———浮子高度﹔ φ——锥管的锥角﹔ Vf-—浮子的体积，m3; ρf———流体的密度，kg/ m3; ρf——浮子密度，kg/m3; Af--—浮子最大迎流面积，m2 流量qv，与浮子高度h之间为一一对应的近似线性关系。在进行稍大流量测量时，为达到必要的环通面积，减少φ角，势必要增加锥管的长度。因此，早期的金属管浮子流量计口径、长度不一，口径越大，长度也越大，达到500~600mm 长，非常笨重，制造和使用都不方便。现在已有多种方式进行线性化处理，各口径的金属管浮子流量计大都已统一制造成250mm长度的短管型流量计。 对于玻璃管浮子流量计，h-qv的对应关系直接刻度在流量计的锥管上。为使刻度均匀，制造时也将锥管的锥角减小一些，长度增大一些。 3、刻度换算 从上式可知，对于不同的流体，由于密度ρ不同，所以qv与h之间的对应关系也将不同，原来的流量刻度将不再适用。原则上浮子流量计应该用实际流体介质进行标定。但是，对于浮子流量计的制造厂家来说，由于受到标定设备的限制，不可能对所有的浮子流量计都根据用户的要求进行实际流体标定，所以浮子流量计用来测量非标定流体时，应该对浮子流量计的读数进行修正，这就是浮子流量计的刻度换算。这--过程可以由生产厂家按用户要求换算完成后直接刻度在浮子流量计的刻度盘上或玻璃锥管上。对于远传型浮子流量计，其远传信号也进行同样的刻度换算。
转子流量计的原理及计算 1概述 转子流量计(Rotometer)，又称浮子流量计(FloatTypeFlowmeter)，在工业中得到广泛的应用。它可测量液体、气体和蒸气的流量，宜测中小管径(DN4~250)的流量。压力损失小且恒定，测量范围比较宽，量程比1:10，工作可靠且刻度线性，使用维修方便，对仪表前后直管段长度要求不高。其测量精确度为±2%左右，受被测液体的密度、粘度、纯净度以及温度、压力的影响，也受安装垂直度的影响。玻璃管浮子流量计结构简单，成本低，易制成防腐蚀性仪表，但其强度低。金属管浮子流量计可输出标准信号，耐高压，能实现流量的指示、积算、记录、控制和报警等多种功能。 1.1 原理及结构 1.1.1 冲量定理及应用 设一物体的质量为m，作用其上的力为F，实际上流体的速度v，物体变化路程为L。那么根据冲量定理可推出 (1)
1.1.2 测量原理及结构 如果将阻挡体置于直立且具有锥度(上大下小)的管道中，就形成转子式的流量计，它的工作原理如图1所示。 当流量增加时，转子接受流体自下而上的冲力将增加，因而被冲向上方，一到达上面，由于流通截面增加，流速减小，冲力也随之减小。当冲力和差压对转子截面构成的作用力以及粘滞摩擦力等的合力与转子本身在流体中重量相等时，转子即处于一平衡状态，不再上升或下降，这个位置就表示新的流量值。 1.2 计算公式 设转子的显示重量为Wf(N)，流体对转子的作用力为F(N)，锥形管与转子间环形截面为Sa(m2)，转子处最大截面积为Sf(m2)，转子体积Vf(m3)，转子密度为ρf(Kg/m3)，转子长度为L(m)，流体介质的密
简述各种流量计原理及特点（1） 1. 简述 目前工程实际中，流量测量方法及流量仪表的种类繁多，至今为止，可供工业用的流量仪表种类多达数十余种。在流量仪表的家族中，每种产品都有它特定的适用性及使用局限性。按测量对象划分就有封闭管道和明渠两大类：按测量目的又可分为总量测量和流量测量，其仪表分别称作总量表和流量计。 本文简要介绍目前最常用流量计分类法，主要有：差压式流量计、容积式流量计、差压式流量计、浮子流量计、涡轮流量计、电磁流量计、流体振荡流量计中的涡街流量计质量流量计等分别简述各种流量计的原理及特点。 2. 差压式流量计 差压式流量计是通过安装于是工业管道中流量检测元件产生的差压，将已知流体条件和检测件与管道的几何尺寸来计差压式流量计算流量计。 差压式流量计由一次检测件及二次仪表（差压转换器或变送器和流量显示仪表）组成。以检测件形式划分差压式流量计分类，有孔板流量计、文丘里流量计、均速管流量计等。二次仪表为各种机械、电子、机电一体式差压式流量计、差压变送器及流量显示仪表。差压式流量仪表是流量仪表大家族中应用最广泛的一中流量仪表，目前国内外已系列化、通用化、标准化，差压式流量计既可单独测量流量参数，也可测量其它参数（压力、物位、密度）等。差压式流量计的检测件按其作用原理可分为：节流装置、水利阻力、动压头式、动压头增益及射流式、以及离心式等几大类。 检测件有标准化型式或非标准两大类。标准型检测元件是以标准文件设计、制造、安装和使用，无需经实流标定即可确定其流量值和估算测量误差。而非标型检测元件一般尚未列入国际标准中检测元件。差压式流量计也是应用最广泛的一种流量仪表，在各种流量计使用量中占据首位。 主要优点是：(1)应用最多的孔板式流量计结构牢固，性能稳定可靠，使用寿命长;(2)应用范围广泛，至今尚无任何一流量计可与之比拟；(3)检测件与变送器、显示仪表分别由不同厂家生产，便于规模经济生产。 主要缺点是：(1)测量精度普遍偏低：(2)范围度窄，一般仅3：1～4：1； (3)现场安装条件要求高；(4)压损大（指孔板、喷嘴等）。
质量流量计工作原理的学习 质量流量计以科氏力为基础，在传感器内部有两根平行的T型振管，中部装有驱动线圈，两端装有拾振线圈，质量流量计直接测量通过流量计的介质的质量流量，还可测量介质的密度及间接测量介质的温度。质量流量计是一种重要的流量测量仪表。质量流量计是采用感热式测量。 流体的体积是流体温度和压力的函数，它是一个因变量，而流体的质量是一个不随时间、空间温度、压力的变化而变化的量。如前所述，常用的流量计中，如孔板流量计、涡轮流量计、涡街流量计、电磁流量计、转子流量计、超声波流量计和椭圆齿轮流量计等的流量测量值是流体的体积流量。在科学研究、生产过程控制、质量管理、经济核算和贸易交接等活动中所涉及的流体量一般多为质量。采用上述流量计仅仅测得流体的体积流量往往不能满足人们的要求，通常还需要设法获得流体的质量流量。以前只能在测量流体的温度、压力、密度和体积等参数后，通过修正、换算和补偿等方法间接地得到流体的质量。这种测量方法，中间环节多，质量流量测量的准确度难以得到保证和提高。随着现代科学技术的发展，相继出现了一些直接测量质量流量的计量方法和装置，从而推动了流量测量技术的进步。 流体的体积是流体温度、压力和密度的函数。在工业生产和科学研究中，仅测量体积流量是不够的，由于产品质量控制、物料配比测定、成本核算以及生产过程自动调节等许多应用场合的需要，还必须了解流体的质量流量。 质量流量计的测量方法，可分为间接测量和直接测量两类。间接式测量方法通过测量体积流量和流体密度经计算得出质量流量，这种方式又称为推导式；直接式测量方法则由检测元件直接检测出流体的质量流量。 1．间接式质量流量计 间接式质量流量测量方法，一般是采用体积流量计和密度计或两个不同类型的体积流量计组合，实现质量流量的测量。常见的组合方式主要有3种。 （1）节流式流量计与密度计的组合 由前述知，节流式流量计的差压信号P ?正比于2 qρ，如图1所示，密度计 v 连续测量出流体的密度ρ，将两仪表的输出信号送入运算器进行必要运算处理，即可求出质量流量为
一、按测量原理分类 (1)力学原理：属于此类原理的仪表有利用伯努利定理的差压式、转子式；利用动量定理的冲量式、可动管式；利用牛顿第二定律的直接质量式；利用流体动量原理的靶式；利用角动量定理的涡轮式；利用流体振荡原理的旋涡式、涡街式；利用总静压力差的皮托管式以及容积式和堰、槽式等等。 (2)电学原理：用于此类原理的仪表有电磁式、差动电容式、电感式、应变电阻式等。 (3)声学原理：利用声学原理进行流量测量的有超声波式．声学式(冲击波式)等。 (4)热学原理：利用热学原理测量流量的有热量式、直接量热式、间接量热式等。 (5)光学原理：激光式、光电式等是属于此类原理的仪表。 (6)原于物理原理：核磁共振式、核幅射式等是属于此类原理的仪表。 (7)其它原理：有标记原理(示踪原理、核磁共振原理)、相关原理等。 二、按流量计结构原理分类 按当前流量计产品的实际情况，根据流量计的结构原理，大致上可归纳为以下几种类型： 1. 容积式流量计 容积式流量计相当于一个标准容积的容器，它接连不断地对流动介质进行度量。流量越大，度量的次数越多，输出的频率越高。容积式流量计的原理比较简单，适于测量高粘度、低雷诺数的流体。根据回转体形状不同，目前生产的产品分：适于测量液体流量的椭圆齿轮流量计、腰轮流量计(罗茨流量计)、旋转活塞和刮板式流量计；适于测量气体流量的伺服式容积流量计、皮膜式和转简流量计等． 2．叶轮式流量计 叶轮式流量计的工作原理是将叶轮置于被测流体中，受流体流动的冲击而旋转，以叶轮旋转的快慢来反映流量的大小。典型的叶轮式流量计是水表和涡轮流量计，其结构可以是机械传动输出式或电脉冲输出式。一般机械式传动输出的水表准确度较低，误差约±2％，但结构简单，造价低，国内已批量生产，并标准化、通用化和系列化。电脉冲信号输出的涡轮流量计的准确度较高，一般误差为±0．2％一0．5％。 3．差压式流量计(变压降式流量计) 差压式流量计由一次装置和二次装置组成．一次装置称流量测量元件，它安装在被测流体的管道中，产生与流量(流速)成比例的压力差，供二次装置进行流量显示。二次装置称显示仪表。它接收测量元件产生的差压信号，并将其转换为相应的流量进行显示．差压流量计的一次装置常为节流装置或动压测定装置(皮托管、均速管等)。二次装置为各种机械式、电子式、组合式差压计配以流量显示仪表．差压计的差压敏感元件多为弹性元件。由于差压和流量呈平方根关系，故流量显示仪表都配有开平方装置，以使流量刻度线性化。多数仪表还设有流量积算装置，以显示累积流量，以便经济核算。这种利用差压测量流量的方法历史悠久，比较成熟，世界各国一般都用在比较重要的场合，约占各种流量测量方式的70％。发电厂主蒸汽、给水、凝结水等的流量测量
转子流量计工作原理集团标准化工作小组 #Q8QGGQT-GX8G08Q8-GNQGJ8-MHHGN#
转子流量计工作原理 转子流量计又称浮子流量计，是变面积式流量计的一种，它是由一个锥形管和一个置于锥形管内可以上下自由移动的转子(也称浮子)构成。转子流量计本体可以用两端法兰、螺纹或软管与测量管道连接，垂直安装在测量管道上。当流体自下而上流入锥管时，被转子截流，这样在转子上、下游之间产生压力差，转子在压力差的作用下上升，这时作用在转子上的力有三个：流体对转子的动压力（向上）、转子在流体中的浮力（向上）和转子自身的重力（向下）。 流量计垂直安装时，转子重心与锥管管轴会相重合，作用在转子上的三个力都平行于管轴。当这三个力达到平衡时，转子就平稳地浮在锥管内某一位置上。此时，重力=动压力+浮力。对于给定的转子流量计，转子大小和形状己经确定，因此它在流体中的浮力和自身重力都是已知的常量，唯有流体对浮子的动压力是随来流流速的大小而变化的。因此当来流流速变大或变小时，转子将作向上或向下的移动，相应位置的流动截面积也发生变化，直到流速变成平衡时对应的速度，转子就在新的位置上稳定。对于一台给定的转子流量计，转子在锥管中的位置与流体流经锥管的流量的大小成一一对应关系。这就是转子流童计的计量原理。 转子稳定时公式： ()t f V g P A ρρ-=?? （1-1） 其中：t ρ为转子的密度；f ρ为流体的密度；V 为转子的体积；P ?为转子前后的压差（P ?是一常数）；A 为转子的最大截面积。 图1 转子流量计测量原理 其具体工作过程为：流量增加→浮子节流作用产生的压差力也增加→浮子上升→浮子与锥形管壁间的环形流通面积增大→流过此环隙的流速降低→压差力随之下降，直到
电磁流量计的工作原理及组成 1、工作原理 电磁流量计的测量原理如图1 所示。根据法拉第电磁感应定律，导电液体在磁场中流动会产生电动势E，它与磁感应强度B、导电液体平均流速v 成一定比例关系:E =KBDv 式中: E———导电流体在磁场中产生的电动势，V; K———比例系数，在管道内径D 和磁感应强度 B 不变的情况下，K 为常数，1; B———磁感应强度，T; D———测量管内径，m; v———导电液体平均流速，m/s。 电磁流量计利用上述函数关系推导出v = E /( KBD) ，实际测得的是液体流速v，再通过被测介质的体积流量QV = πD2 v /4，计算导电流体介质的流量。 2、计量系统组成 电磁流量计主要由两部分组成: 流量传感器和信号变送器，如图2 所示。传感器上的励磁线圈接受变送器传输来的励磁电流产生磁场，输出感应电动势信号; 信号变送器则将感应电动势信号转换为流量信号或模拟量信号送至控制系统。电磁流量计按组成方式分为一体式和分体式。 电磁流量计稳定工作另外一个重要条件是接地。当流体流动穿过磁场
时，以导电流体本身作为参考电位，在测量管一侧电极产生正电势，另一侧产生负电势，形成电势差。但此电动势信号一般只有几毫伏，易受外界干扰。为防止干扰，将参考电位接入大地作为零电位，保证传感器输出精确稳定的信号。传感器和转换器的接地端必须与被测介质同电位，才能构成对称的输入输出回路。 3、系统特性 电磁流量计的主要特点如下: ①不同于差压式、容积式流量计，电磁流量计测量管内无阻流部件，压损很小，适用于大口径管道; ②不受测量介质的温度、压力、密度、黏度参数变化影响，不需要进行修正和补偿，仅仅要求测量介质的电导率σ＞5 μS /cm;③量程比宽，输出信号和流量成线性关系; ④测量精度高，可达到±( 0．1%～0．5%) ; ⑤安装要求低，前后直管段要求低，一般满足前直管段管径D前≥5D，后直管段管径D后≥2D 即可; ⑥性价比较高，使用范围广，合理选用衬里材料和电极材质可以测量各种腐蚀性介质的流量。需要注意的是，电磁流量计不能测量非导电介质的流量，也不适用于测量含有气体的介质，这样会引起测量数据的大幅波动。
空气流量计空气流量计的作用原理简述 空气流量计的作用原理简述 在探头后部孕育发生一个低压散布区，颠末传感器在流体中所制作生的差压发展流量丈量。精度高，并压迫由管线振动引起的侵害；安装用度低，仪表参数能且则稳定。输出一个分稳定、无脉动的差压信号。压力略高于管道静压，流体在管道静压感召下，当流体流过探头时，可以或是直接丈量出饱与蒸汽的温度并计算出压力传感手艺不但是仪器仪表实现检测的基础底细高压分布区的压力略高于管道的静压。Take the children of ultra-low power single-chip microputer technology, you can directly measure the temperature of the saturated steam and care about the pressure, as the “equipment” of scientific instruments are often carried out with the renovation of the birth of an important ponent of science and technology renovation、 The existence of rectification, travel velocity and velocity distribution of multiple probation tering, and the input pulse signal or current signal and puter working、流体流过探头时速度减速，并被动实时跟踪补偿和缩短因子修改；蒸汽流量计输出的脉冲频次信号不受流体物性和组分更换的影响，采纳双检测技术可无效地前进检测信号强度，管道永世压损低绕道而行，探头高压
靶式流量计 靶式流量计于六十年代开始应用于工业流量测量，主要用于解决高粘度、低雷诺数流体的流量测量。它是一种通过测量流体对靶板的冲击力，通过公式换算为流量值。 测量原理 当介质在测量管中流动时，因其自身的动能通过阻流件（靶）时而产生的压差，并对阻流件有一作用力，其作用力的大小与介质流速的平方成正比，其数学方式表达如下: F = Cd·A·ρ·V2/2 F:靶板所受的作用力 Cd：流体阻力系数 A：靶板对测量管轴向投影面积 ρ：工况下介质密度 V：介质在测量管中的特征流速 靶板所受的作用力，经靶杆传递使传感器的弹性体产生微量变化，经过电路转换，输出相应的电信号。
信号传输过程 靶式流量计典型应用 靶式流量计应用范围和适应性很广泛，一般工业过程中的流体介质，包括液、气和蒸汽，口径范围（DN15-DN3000），各种工作状态（高、低温，常压、高压）皆可应用，可以说其应用范围可与孔板流量计相媲美。 气体类： 煤气、空气、氢气、天然气、氮气、液化石油气、过氧化氢、烟道气、甲烷、丁烷、氯气等。 液体类： 重油、石蜡、沥青、硫酸、食用油、渣油、丙酮、柴油、矿井水、洗涤剂、酱油、汽油、硅油、糖浆、溶剂、香水、海水、航空煤油、皂酮水、葡萄糖、菜油酸、盐水、浆糊、墨水、冷却剂、乙二醇、矿物油、液态糖、盐酸、汽车涂料、树脂、牛油、菜油、液氧、洗发液、牙膏、凝胶、燃油、牛奶、漂白剂、调节剂、
苏打、添加剂、清洗剂、碱性、氨、船用油、化学试剂、煤油、甘油、染料、水、硝酸、高沸点有机溶液、猪油、添加剂、酒精、油、乙烯、聚丙烯、甲笨等。 靶式流量计产品特点 能准确测量各种常温、高温500度、低温-200度工况下的气体、液体流量； 可测量液、气和蒸汽，口径范围（DN15-DN3000）至更大； 计量准确，精度可达到0.2%； 重复性好，一般为0.05～0.08%，测量快速； 压力损失小，仅为标准孔板的1/2△P左右； 抗干扰，抗杂质能力特强； 可根据实际需要更换阻流件（靶片）而改变流量范围； 安装简单方便，极易维护。 化工小鱼塘编辑
转子流量计的原理介绍 简介 转子流量计又称浮子流量计，通过量测设在直流管道内的转动部件的（位置 )来推算流量的装置。它可以测量液体、气体、蒸汽的流量，宜测中小管径4-250mm 的流量。压力损失小，且恒定，测量范围比较宽，量程比1:10，工作可靠且刻度线性，使用维修方便，对仪表前后直管段的长度要求不高，其测量精度±2%左右，受被测的液体的密度、粘度、纯净度以及温度、压力的影响，也受安装垂直度的影响。 工作原理： 转子流量计由两个部件组成，转子流量计一件是从下向上逐渐扩大的锥形管；转子流量计另一件是置于锥形管中且可以沿管的中心线上下自由移动的转子。转子流量计当测量流体的流量时，被测流体从锥形管下端流入，流体的流动冲击着转子，并对它产生一个作用力（这个力的大小随流量大小而变化）；当流量足够大时，所产生的作用力将转子托起，并使之升高。同时，被测流体流经转子与锥形管壁间的环形断面，这时作用在转子上的力有三个:流体对转子的动压力、转子在流体中的浮力和转子自身的重力。流量计垂直安装时，转子重心与锥管管轴会相重合，作用在转子上的三个力都沿平行于管轴的方向。当这三个力达到平衡时，转子就平稳地浮在锥管内某一位置上。对于给定的转子流量计，转子大小和形状己经确定，因此它在流体中的浮力和自身重力都是已知是常量，唯有流体对浮子的动压力是随来流流速的大小而变化的。因此当来流流速变大或变小时，转子将作向上或向下的移动，相应位置的流动截面积也发生变化，直到流速变成平衡时对应的速度，转子就在新的位置上稳定。对于一台给定的转子流量计，转子在锥管中的位置与流体流经锥管的流量的大小成一一对应关系。 为了使转子在在锥形管的中心线上下移动时不碰到管壁，通常采用两种方法：一种是在转子中心装有一根导向芯棒，以保持转子在锥形管的中心线作上下运动，另一种是在转子圆盘边缘开有一道道斜槽，当流体自下而上流过转子时，一面绕过转子，同时又穿过斜槽产生一反推力，使转子绕中心线不停地旋转，就可保持转子在工作时不致碰到管壁。转子流量计的转子材料可用不锈钢、铝、青铜等制
容积式流量计原理和构造 4-1.腰轮流量计 腰轮流量计又叫罗茨流量计，其原理图如图4-1所示，其结构特征为：在流量计的壳体内有一个测量室，测量室内有一对或两对可以相切旋转的腰轮（由此得名为腰轮流量计），在计量室壳体的外面与两个腰轮同轴各安装了一个传动齿轮，它们相互啮合联动。 流量计的工作原理是利用测量元件两个腰轮，把流体连续不断的分割成单个的体积部分，利用驱动齿轮和计数指示机构以计量出流体总体积量。流量计工作过程具体如下：在图4-1中由腰轮O1的外侧壁、壳体的内侧壁以及腰轮两端盖板之间，形成一封闭间（即计量室），空间内的流体即为由测量元件将连续流体分割成的单个体积。从流入口流入流体时，下面的腰轮虽然受到流入流体的压力，但不产生旋转力，而上面的腰轮受到流体流入的压力后沿箭头方向旋转。当旋转成（2）的状态时，两个腰轮都产生了沿箭头方向的旋转力，使旋转到（3）的状态。此时与（1）的状态相反，下面的腰轮产生旋转力继续旋转，又变成了（1）的状态，从而腰轮连续不断地进行转动。两个腰轮各旋转一周，完成从（1）到下一个（1）以前的运转过程，便排出四个计量室的体积量，并将流体从流入口送到流出口。只要知道计量室空间的容积和腰轮转动的转数，就可得到被计量流体的体积量。设计量室的容积为V1，流体流过时，腰轮的转数为N，则在N次动作的时间内流过流量计的流体体积V为： V = NV （4-1） 1 流量计有立式和卧式两种结构形式，立式流量计结构紧凑，能有效的利用空间，减少占地面积。 图4-1 腰轮工作原理 流量计由壳体、腰轮转子组件（即内部测量元件）、驱动齿轮与计数指示组件等构成。腰轮的组成有两种，一种是只有一对腰轮，此种为普通腰轮流量计。另一种
流量计类型及原理 一、流量计原理 (1)力学原理：属于此类原理的仪表有利用伯努利定理的差压式、转子式；利用动量定理的冲量式、可动管式；利用牛顿第二定律的直接质量式；利用流体动量原理的靶式；利用角动量定理的涡轮式；利用流体振荡原理的旋涡式、涡街式；利用总静压力差的皮托管式以及容积式和堰、槽式等等。 (2)电学原理：用于此类原理的仪表有电磁式、差动电容式、电感式、应变电阻式等。 (3)声学原理：利用声学原理进行流量测量的有超声波式．声学式(冲击波式)等。 (4)热学原理：利用热学原理测量流量的有热量式、直接量热式、间接量热式等。 (5)光学原理：激光式、光电式等是属于此类原理的仪表。 (6)原于物理原理：核磁共振式、核幅射式等是属于此类原理的仪表． (7)其它原理：有标记原理(示踪原理、核磁共振原理)、相关原理等。二、按流量计结构原理分类按当前流量计产品的实际情况，根据流量计的结构原理，大致上可归纳为以下 二、几种类型： 1．容积式流量计容积式流量计相当于一个标准容积的容器，它接连不断地对流动介质进行度量。流量越大，度量的次数越多，输出的频率越高。容积式流量计的原理比较简单，适于测量高粘度、低雷诺数的流体。根据回转体形状不同，目前生产的产品分：适于测量液体流量的椭圆齿轮流量计、腰轮流量计(罗茨流量计)、旋转活塞和刮板式流量计；适于测量气体流量的伺服式容积流量计、皮膜式和转简流量计等． 2．叶轮式流量计叶轮式流量计的工作原理是将叶轮置于被测流体中，受流体流动的冲击而旋转，以叶轮旋转的快慢来反映流量的大小。典型的叶轮式流量计是水表和涡轮流量计，其结构可以是机械传动输出式或电脉冲输出式。一般机械式传动输出的水表准确度较低，误差约±2％，但结构简单，造价低，国内已批量生产，并标准化、通用化和系列化。电脉冲信号输出的涡轮流量计的准确度较高，一般误差为±0．2％一0．5％。 3．差压式流量计(变压降式流量计) 差压式流量计由一次装置和二次装置组成．一次装置称流量测量元件，它安装在被测流体的管道中，产生与流量(流速)成比例的压力差，供二次装置进行流量显示。二次装置称显示仪表。它接收测量元件产生的差压信号，并将其转换为相应的流量进行显示．差压流量计的一次装置常为节流装置或动压测定装置(皮托管、均速管等)。二次装置为各种机械式、电子式、组合式差压计配以流量显示仪表．差压计的差压敏感元件多为弹性元件。由于差压和流量呈平方根关系，故流量显示仪表都配有开平方装置，以使流量刻度线性化。多数仪表还设有流量积算装置，以显示累积流量，以便经济核算。这种利用差压测量流量的方法历史悠久，比较成熟，世界各国一般都用在比较重要的场合，约占各种流量测量方式的70％。发电厂主蒸汽、给水、凝结水等的流量测量都采用这种表计。目前生产的产品分：孔板流量计、楔形流量计、文丘里管流量计、平均皮托管 4．变面积式流量计(等压降式流量计) 放在上大下小的锥形流道中的浮子受到自下而上流动的流体的作用力而移动。当此作用力与浮子的“显示重量”(浮子本身的重量减去它所受流
靶式流量计说明书 靶式流量计于六十年代开始应用于工业流量测量，主要用于解决高粘度、低雷诺数流体的流量测量，先后经历了气动表和电动表两大发展阶段，智能靶式流量计是在原有应变片式靶式流量计测量原理的基础上，采用了新形式的传感器。采用新式传感器是该新型产品真正实现高精度、高稳定性的关键核心，彻底改变了原有应变片式靶式流量计温漂大，抗过载（冲击）能力差，存在静态密封点等种种缺陷，不但发挥了靶式流量计原有的技术优势，同时又具有与容积式流量计相媲美的测量准确度，加之其特有的抗干扰、抗杂质性能，除能替代常规流量计所能测量的流量计量问题，尤其在小流量、高粘度、易凝易堵、高温、低温、强腐蚀、强震动等流量计量困难的工况中具有很好的适应性。目前已广泛应用于冶金、石油、化工、能源、食品、环保等各个领域的流量测量。 一、原理及特性 1、结构 智能靶式流量计主要由测量管（外壳）、新型传感器（含阻流元件）、积算显示和输出部分组成。根据不同的介质和工况，必须选用相适应的传感器，因此，用户提供准确的计量对象及参数，生产厂家选用合适的传感器是产品能否计量准确的关键。
2、工作原理 当介质在测量管中流动时，因其自身的动能通过阻流件（靶式流量计）时而产生的压差，并对阻流件有一作用力，其作用力大小与介质流速的平方成正比，其数学方式表达如下： F=C d Aρ·V2/2 式中：F——阻流件所受的作用力（kg） C d——物体阻力系数 A——阻流件对测量管轴向投影面积（mm2） ρ——工况下介质密度（kg/m3） V——介质在测量管中的平均流速（m/s） 阻流件（靶）接受的作用力F，经刚性连接的传递件（测杆）传至传感器，传感器产生电压信号输出：V=KF 式中：V——传感器输出的电压（mV）, K——比例常数， F——阻流件（靶）所受的作用力（kg） 此电压信号经前置放大、AD转换及计算机处理后，即可得到相应的瞬时流量和累积总量。 3、产品特点 ·整台仪表结构坚固无可动部件，插入式结构，拆卸方便； ·可选用多种防腐及耐高低温材质（如哈氏合金，钛等）； ·传感器不与被测介质接触，不存在零部件磨损，使用安全可靠； ·可就地采用干式标定方法，即采用砝码挂重法。按键操作即可完成标定； ·具有多种安装方式供选择，如选择在线插入式，安装费用低； ·具有一体化温度、压力补偿，直接输出质量或标方； ·具有可选小信号切除、非线性修正、滤波时间可选择； ·能准确测量各种常温、高温350度、低温-100度工况下的气体、液体流量； ·灵敏度高，能测量超小流量，其可测低流速为0.8m/s，测量范围宽，最大可达1：30； ·计量准确，精度可达到0.2%； ·重复性好，一般为0.05%～0.08%，测量快速； ·压力损失小，仅为标准孔板的1/2△P左右； ·抗干扰，抗杂质能力特强； ·可根据实际需要更换阻流件（靶片）而改变量程； ·低功耗电池现场显示，能在线直读示值，显示屏可同时读取瞬时和累积流量；
流量计综述 流量测量方法和仪表的种类繁多,分类方法也很多。至今为止,可供工业用的流量仪表种类达 60 种之多。品种如此之多的原因就在于至今还没找到一种对任何流体、任何量程、任何流动状态以及任何使用条件都适用的流量仪表。 这 60 多种流量仪表,每种产品都有它特定的适用性,也都有它的局限性。按测量对象划分就有封闭管道和明渠两大类;按测量目的又可分为总量测量和流量测量,其仪表分别称作总量表和流量计。 总量表测量一段时间内流过管道的流量,是以短暂时间内流过的总量除以该时间的商来表示,实际上流量计通常亦备有累积流量装置,做总量表使用,而总量表亦备有流量发讯装置。因此,以严格意义来分流量计和总量表已无实际意义。 按测量原理分有力学原理、热学原理、声学原理、电学原理、光学原理、原子物理学原理等 目前最流行、最广泛的分类法,即分为:容积式流量计、差压式流量计、浮子流量计、涡轮流量计、电磁流量计、流体振荡流量计中的涡街流量计、质量流量计和插入式流量计来分别阐述各种流量计的原理、特点、应用概况及国内外的发展情况。 1.1 差压式流量计 差压式流量计是根据安装于管道中流量检测件产生的差压,已知的流体条件和检测件与管道的几何尺寸来计算流量的仪表。 差压式流量计由一次装置(检测件)和二次装置(差压转换和流量显示仪表)组成。通常以检测件形式对差压式流量计分类,如孔板流量计、文丘里流量计、均速管流量计等。 二次装置为各种机械、电子、机电一体式差压计,差压变送器及流量显示仪表。它已发展为三化(系列化、通用化及标准化)程度很高的、种类规格庞杂的一大类仪表,它既可测量流量参数,也可测量其它参数(如压力、物位、密度等)。 差压式流量计的检测件按其作用原理可分为:节流装置、水力阻力式、离心式、动压头式、动压头增益式及射流式几大类。 检测件又可按其标准化程度分为二大类:标准的和非标准的。 所谓标准检测件是只要按照标准文件设计、制造、安装和使用,无须经实流标定即可确定其流量值和估算测量误差。 非标准检测件是成熟程度较差的,尚未列入国际标准中的检测件。 差压式流量计是一类应用最广泛的流量计,在各类流量仪表中其使用量占居首位。近年来,由于各种新型流量计的问世,它的使用量百分数逐渐下降,但目前仍是最重要的一类流量计。 优点: (1)应用最多的孔板式流量计结构牢固,性能稳定可靠,使用寿命长;
气体腰轮流量计工作原理 一、仪表结构 流量计由罗茨流量传感器和附件组成。如图所示： 腰轮流量计又叫罗茨流量计，其结构特征为:在流量计的壳体内有一个计量室，计量室内有一对或两对可以相切旋转的腰轮。在流量计壳体外面与两个搜轮同轴安装了一对传动齿轮，它们相互啮合使两个腰轮可以相互联动。 腰轮流量计的工作原理可以从图2一1中的4个过程来分析。首先在结构上，由腰轮的外轮脚和流量计壳体的内壁面可以组成其有一定容积的“斗”空间.我们称为“计量室”。当有流体通过流量计时，在流量计进出口流体差压的作用下.两腰轮将按正方向旋转。在图2一1(1)中，由腰轮Q1和壳体形成一封闭的计量室。该计量室内所充满的流体是腰轮从进口连续流体中分隔而成的单个体积。从接轮受力分析可以看出，此时腰轮Q1为主动轮.而Q2所受流体压力相互平衡. 不产生旋转力.所以为从动轮。由Q1带动Q2旋转到图2一1(2)所示位置时，将计量室中的流体排向流量计出口。从腰轮受力分析可以看出.此时两个腰轮上都产生沿图中箭头方向的旋转力.使两腰轮旋转到图2一1(3)的位置。此时与(1)的状态相反.由腰轮Q2与和壳体形成一封闭的计量室.该计量室内所充满的流体是腰轮从进口连续流体中分隔而成的另一单个体积。而且.从腰轮受力分析可以看出，此时腰轮Q2为主动轮，而Q1所受流体压力相互平衡.不产生旋转力，所以为从动轮。由Q2带动以旋转到图2一1(4)所示位工时.将计量室中的流体又排向流盆计出口。与((2)的状态一样，此时两个腰轮上都产生沿图中箭头方向的旋转力，使两眼轮继续旋转到图2一1(1) https://www.doczj.com/doc/2d9953138.html,的位置。到此时.两接轮转子共旋转了180'.有两个计量室的流体一被排向流量计出口.
各种流量计工作原理及优缺点讲解 测量流体流量的仪表统称为流量计或流量表．流量计是工业测量中重要的仪表之一．随着工业生产的发展，对流量测量的准确度和范围的要求越来越高，流量测量技术日新月异．为了适应各种用途，各种类型的流量计相继问世。目前已投入使用的流量计已超过100种。 每种产品都有它特定的适用性,也都有它的局限性。按测量原理分有力学原理、热学原理、声学原理、电学原理、光学原理、原子物理学原理等。 按流量计的结构原理进行分类。有容积式流量计、差压式流量计、浮子流量计、涡轮流量计、电磁流量计、流体振荡流量计中的涡街流量计、质量流量计和插入式流量计。 按测量对象划分就有封闭管道和明渠两大类;按测量目的又可 分为总量测量和流量测量,其仪表分别称作总量表和流量计。总量表测量一段时间内流过管道的流量,是以短暂时间内流过的总量除以该时间的商来表示,实际上流量计通常亦备有累积流量装置,做总量表使用,而总量表亦备有流量发讯装置。因此,以严格意义来分流量计和总量表已无实际意义。
一、按测量原理分类 1.力学原理：属于此类原理的仪表有利用伯努利定理的差压式、转子式；利用动量定理的冲量式、可动管式；利用牛顿第二定律的直接质量式；利用流体动量原理的靶式；利用角动量定理的涡轮式；利用流体振荡原理的旋涡式、涡街式；利用总静压力差的皮托管式以及容积式和堰、槽式等等。 2.电学原理：用于此类原理的仪表有电磁式、差动电容式、电感式、应变电阻式等。 3.声学原理：利用声学原理进行流量测量的有超声波式．声学式(冲击波式)等。 4.热学原理：利用热学原理测量流量的有热量式、直接量热式、间接量热式等。 5.光学原理：激光式、光电式等是属于此类原理的仪表。 6.原于物理原理：核磁共振式、核幅射式等是属于此类原理的仪表．
椭圆齿轮流量计属于容积式流量计一种，其又称排量流量计，在流量仪表中是精度较高的一类。它利用机械测量元件把流体连续不断地分割成单个已知的体积部分，根据计量室逐次、重复地充满和排放该体积部分流体的次数来测量流量体积总量。容积式流量计从原理上讲是一台从流体中吸收少量能量的水力发动机，这个能量用来克服流量检测元件和附件转动的摩擦力，同时在仪表流入与流出两端形成压力降。 典型椭圆齿流量计的工作原理如图所示：两个椭圆齿轮具有相互滚动进行接触旋转的特殊形状。P1和p2分别表示入口压力和出口压力，显然p1>p2，图(a)下方齿轮在两侧压力差的作用下，产生逆时针方向旋转，为主动轮;上方齿轮因两侧压力相等，不产生旋转力矩，是从动轮，由下方齿轮带动，顺时针方向旋转。在图(b)位置时，两个齿轮均在差压作用下产生旋转力矩，继续旋转。选装到图 (c)位置时，上方齿轮变为主动轮，下方齿轮则成为从动轮，继续旋转到与图 (a)相同位置，完成一个循环。一次循环动作排出四个由齿轮与壳壁间围成的新月形空腔的流体体积，该体积称作流量计的"循环体积"。 设流量计"循环体积"为υ，一定时间内齿轮转动次数为N，则在该时间内流过流量计的流体体积为V，则V=Nυ 椭圆齿轮的转动通过磁性密封联轴器及传动减速机构传递给计数器直接指示出流经流量计的总量。若附加发信装置后，再配以电显示仪表可实现远传瞬时流量或累积流量。 椭圆齿轮流量计工作原理简单概括：
液体流量是在测量室内完成的。在测量室内有一对椭圆齿轮，在进口与出口两端液体压差作用下，一对椭圆齿轮在转轴上不停地转动，测出其转数即可知道流经仪表液体的总量。文章有整理
