干砌石施工技术方案-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII

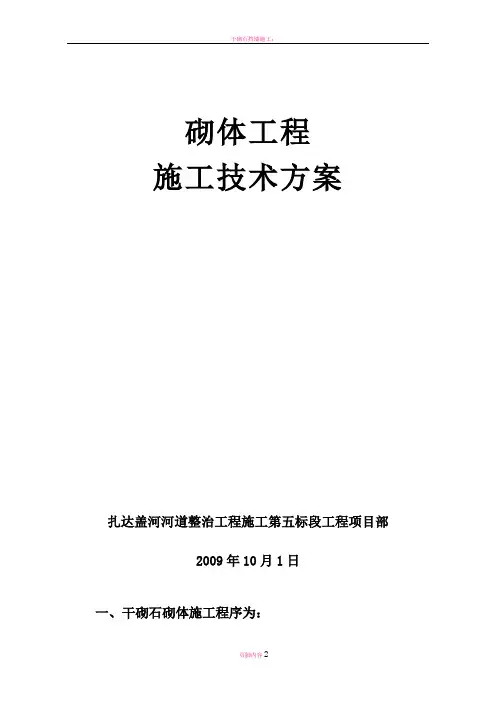

砌体工程
施工技术方案
扎达盖河河道整治工程施工第五标段工程项目部
2009年10月1日
一、干砌石砌体施工程序为：
干砌石砌筑施工程序框图
二、施工方法及质量标准:
1、干砌石施工布置：
本项目河道整治工程全长1.04公里，河底防护2公里，厚度0.5米，顶宽15米，底宽15.15米，边坡1：1。
2、砌体材料的要求
⑴砌体采用的石材应质地坚实，无风化剥落和裂纹. 以满足砌体强度和耐久性的要求。
⑵石料棱角分明，各面平整，其长度大于40cm，宽度大于25cm，厚度不小于20cm。石料外露面需修琢加工，砌面高差小于5mm。砌石经过试验，石料容重不小于m3，湿抗压强度大于100MPa。
⑶砌体外露面的坡顶和侧边，应选用较整齐的石块砌筑平整。
3、施工方法
⑴铺设砌体前，应将地基平整夯实。
⑵砂垫层分段铺设，整平后即可进行下道工序施工，其密实度符合设计要求。
⑶坡面利用挖掘机配合人工进行修整。
⑷应在夯实的垫层上，一层与一层错缝锁结方式铺砌，垫层应与干砌石铺砌层配合砌筑，随铺随砌。
⑸为使石块的全长有坚实支承，所有前后的明缝均应用小片石料填塞紧密，但其用量不得超过该处砌体重量的10%。。
4、质量标准
⑴砌缝的宽度不应大于25MM，砌石边缘应顺直、整齐牢固。
⑵严禁出现通缝，叠砌和浮塞，不得在砌筑层面以小块石、片石找平。
⑶砌石表面平整度±5厘米，砌石斜坡平整度±3厘米。
5、安全要求:砌筑时注意重物砸伤，必须带防护用具。
干砌块石施工 1、石料选择 （1）砌体石料必须质地坚硬、新鲜，不得有剥落层或裂纹。其基本物理力学指标应符合设计规定。 （2）石料从采石场专门开采，表面的泥垢等杂质，砌筑前应清洗干净。 （3）石料的规格要求：一般由成层岩石爆破而成或大块石料锲切而得，要求上下两面大致平整且平行，无尖角、薄边，块厚宜大于20cm。 2、胶结材料 （1）砌石体的胶结材料，主要有水泥砂浆和混凝土。水泥砂浆是由水泥、砂、水按一定的比例配合而成。 （2）水泥：应符合国家标准及部颁标准的规定，水泥标号不低于 32.5级。 （3）水：拌和用的水要求符合国家标准规定。 （4）水泥砂浆的沉入度应控制在4～6cm 3、砌筑要求 （1）已砌好的砌体，在抗压强度未达到2.5Mpa前不得进行上层砌石的准备工作。 （2）砌石必须采用铺浆法砌筑，砌筑时，石块宜分层卧砌，上下错缝，内外搭砌。砌体的砌缝宽应符合下表的规定： 类别砌缝（cm） 条石块石.
砂浆砌石体平缝1.5～2 2～2.5 竖缝2～3 2～4 （3）在铺砌前，将石料洒水湿润，使其表面充分吸收，但不得残留积水。砌体外露面在砌筑后12至18小时之内给予养护，继续砌筑前，将砌体表面浮碴清除，再行砌筑。 （4）水泥砂浆砌石体在砌筑时，应做到大面朝下，适当摇动或敲击，使其稳定；严禁石块无浆贴靠，竖在填塞砂浆后用扁铁插捣至表面泛浆；同一砌筑层内，相邻石块应错缝砌筑，不得存在顺流向通缝，上下相邻砌筑的石块，也应错缝搭接，避免竖向通缝。必要时，可每隔一定距离立置丁石。 （5）雨天施工不得使用过湿的石块，以免砂浆流淌，影响砌体的质量，并做好表面的保护工作。如没有做好防雨棚，降雨量大于5mm时，应停止砌筑作业。 4、砌筑方法： （1）一般要求 1）砂浆必须要有试验配合比，强度须满足设计要求，且应有试块试验报告，试块应在砌筑现场随机制取。 2）砌筑前，应在砌体外将石料上的泥垢冲洗干净，砌筑时保持砌石表面湿润。 3）砌筑因故停顿，砂浆已超过初凝时间，应待砂浆强度达到2.5Mpa 后才可继续施工；在继续砌筑前，应将原砌体表面的浮渣清除；砌筑时应避免震动下层砌体。 4）砌石体应采用铺浆法砌筑，砂灰浆厚度应为20～30mm，当气温
干砌条石施工方案 一）、干砌条石施工要求 （１）砌体要分层进行，层间竖缝要错开，每层以大石块为骨干，大面朝下。 （２）不平稳部位应用小石块垫稳，不得有松动石块。 （３）层面应经常用厚薄不同的石块调整高度，以便始终保持各层呈基本水平上升。 （４）砌体应表里一致，不得以大条石砌外缘而内填碎石或河卵石；外砌石块要互压１／２以上，并用大条石封顶。 （5）干砌石砌筑施工护底砌筑时人工将中粗砂和碎石摊平并均匀平整密实。砌筑时条石大面向下，一层与一层错缝锁结方式铺砌，垫层铺设与干砌石砌筑配合进行，随铺随砌，护底表面砌缝的宽度不大于25mm，砌石边缘顺直、整齐、牢固，砌体外露面的顶面和侧边，选用较为整齐的条石砌筑平整，所有明缝均用小片石料填塞紧密。护坡砌筑时人工拍实碎石垫层铺设之后，进行干砌石砌筑，施工时，条石层面垂直于坡面，一层与一层错缝锁结方式铺砌，垫层与干砌石
铺砌层配合砌筑，随铺随砌。护坡表面和边缘应顺直、整齐、牢固，砌缝的宽度不大于25mm，所有明缝用小片石料填缝紧密。 二）、干砌石护坡施工要求 1、干砌石护坡施工应符合以下要求：石块要用手锤加工，打击口面。不得使用裂石和风化石。长度在30cm以下的石块，连续使用不得超过4块，且两端须加丁字石。一般长条形丁向砌筑，不得顺长使用。 2、干砌石护坡单元工程质量检查应符合下列规定 1）、面石用料：大小均匀、质地坚硬，不得使用风化石料，单块重量不小于25kg，最小边长不小于20cm。 2）腹石砌筑：排紧填严，无淤泥杂质。 3）面石砌筑：禁止使用小石块，不得出现通缝、浮石、空洞。 4）缝宽：无宽度在1.5cm以上、长度在0.5m以上的连续缝。 3、干砌石护坡单元工程砌筑质量检侧，应符合下列规
干砌石施工技术方案-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
砌体工程 施工技术方案 扎达盖河河道整治工程施工第五标段工程项目部
2009年10月1日 一、干砌石砌体施工程序为： 干砌石砌筑施工程序框图 二、施工方法及质量标准: 1、干砌石施工布置： 本项目河道整治工程全长1.04公里，河底防护2公里，厚度0.5米，顶宽15米，底宽15.15米，边坡1：1。 2、砌体材料的要求 ⑴砌体采用的石材应质地坚实，无风化剥落和裂纹. 以满足砌体强度和耐久性的要求。 ⑵石料棱角分明，各面平整，其长度大于40cm，宽度大于25cm，厚度不小于20cm。石料外露面需修琢加工，砌面高差小于5mm。砌石经过试验，石料容重不小于m3，湿抗压强度大于100MPa。 ⑶砌体外露面的坡顶和侧边，应选用较整齐的石块砌筑平整。 3、施工方法
⑴铺设砌体前，应将地基平整夯实。 ⑵砂垫层分段铺设，整平后即可进行下道工序施工，其密实度符合设计要求。 ⑶坡面利用挖掘机配合人工进行修整。 ⑷应在夯实的垫层上，一层与一层错缝锁结方式铺砌，垫层应与干砌石铺砌层配合砌筑，随铺随砌。 ⑸为使石块的全长有坚实支承，所有前后的明缝均应用小片石料填塞紧密，但其用量不得超过该处砌体重量的10%。。 4、质量标准 ⑴砌缝的宽度不应大于25MM，砌石边缘应顺直、整齐牢固。 ⑵严禁出现通缝，叠砌和浮塞，不得在砌筑层面以小块石、片石找平。 ⑶砌石表面平整度±5厘米，砌石斜坡平整度±3厘米。 5、安全要求:砌筑时注意重物砸伤，必须带防护用具。
干砌石护坡施工方案 1、工程概况 海南省三亚市大隆水利枢纽工程大坝施工石方填筑及浆砌块石工程量为16.55万m3，折合石方开采12.4万m3。其中下游25m高程以下干砌石护坡6650 m3，抛石部分440m3,块石粒径大于300mm的含量大于70％。石料必须坚实新鲜、无风化剥落层或裂纹、表面无水垢和水锈的石料，石料开采来源为卡巴石料场。 2、施工方法 2.1施工准备 ⑴设备材料进场：机电物资部组织设备和物资（油料、火工材料等）配件进场，并使设备处于良好状态； ⑵人员组织：计划合同部组织人员进场，参与工程施工与管理的必须具备相应的资质和证件； ⑶质量安全部负责进场人员的岗前安全培训与教育，并对爆破等高危作业进行专项安全教育； ⑷技术准备：工程技术部完成爆破、干砌石施工方案的编制与审批，并对管理与作业人员进行专项施工技术交底和安全技术交底。 2.2 干砌石材料 块石：在卡把石料场开采坚实新鲜、无风化剥落层或裂纹、表面无水垢和水锈的石料，其外形呈块状，粒径大于300mm的块石不得少于70％。 2.2.1采石施工设备选型 ⑴钻孔设备选择：卡把石料场岩石裂隙发育比较饱满，干砌石粒径大于300mm的块石不得少于70％，不适合使用大型钻机（Atlas 742hc）进行钻孔，拟采用Y28型手风钻进行钻孔。 ⑵挖掘设备选择：采用大斗容的反铲装车。 ⑶运输设备选择：采用20t自卸汽车运输。 具体石方施工设备见下表：
2.2.2石料开采爆破施工方案 石方开挖必须自上而下进行，开挖施工时根据现场情况进行边坡支护，以保证爆破后边坡的稳定。 ⑴覆盖层浮渣清理：采用反铲对开采部位进行清理，清理范围包括石料场表层的浮渣以及风化岩。 ⑵岩石钻爆：将表层不可利用的浮渣和风化岩清除之后，采用手风钻钻孔，小药量爆除。 ⑶钻爆参数选择 孔径：d= 40mm； 钻孔深度：H=2.5~3m； 间距：a=0.6m； 排距：b=1.0m； 孔斜：α=73°； 炸药单耗：q=0.4~0.45kg/m3。 ⑷布孔：根据钻爆参数确定的间排距，结合现场实际地形，采用梅花形布孔方式，每次布孔2～3排孔。 ⑸钻孔：钻孔Y28型手风钻（不陡于73°）进行造孔。 ⑹爆破施工 石料开采部位采用人工装药、微差爆破技术进行松动爆破。 采用全耦合连续装药结构，电雷管引爆，非电雷管微差起爆。为防止产生大量飞石及控制石料块度，采用“v’字型起爆方式，炮孔堵塞长度不小于0.5m。为减少振动冲击，控制单段起爆最大药量，单段起爆最大药量不超过300Kg。 ⑺爆破效果验证 爆破完成后，对爆破后的效果进行验证，以便调整爆破参数，取得更好的爆破效果。
干砌护坡工程 1.施工工艺流程 块石护坡施工工艺流程图 2.砌筑选材 干砌石石块应选用材质应坚实新鲜，无风化剥落层或裂纹，石材表面无污垢、水锈等杂质。块石应大致方正，上下面大致平整，无尖角，石料的尖锐边角应凿去。所有垂直于外露面的镶面石的表面凹陷深度不得大于20mm。石料最小尺寸不宜小于50cm。一般长条形丁向砌筑，不得顺长使用。 砌筑石料的物理力学性质应符合下表的规定：
块石护坡和大块石抛填质量检查项目与标准 3.砌筑要求 3.1砌石的基本要求 平整：砌体的外露面应平顺和整齐。要求块石大面朝外，其外缘与设计坝坡线误差不超过±10cm。 稳定：石块的安置必须自身稳定。 密实：砌体以大石为主，选型配砌，必要时可以小石搭配，干砌石应相互卡紧。 错缝：同一砌层内相邻的及上下相邻的砌石应错缝。 3.2 块石砌筑应符合下列要求 ⑴坡面应有均匀的颜色和外观，不要求加水和碾压。下游坡面块石护坡应随坝体上升逐层砌筑。 ⑵干砌石砌体铺砌前，应将地基平整夯实。坡面修整平顺；大块石抛填前，将基础表面浮渣清理干净并夯实处理，分层抛填； ⑶砌石应垫稳填实，与周边砌石靠紧，严禁架空；
⑷坡面上的干砌石砌筑，以一层与一层错缝锁结方式铺砌。护坡表面砌缝的宽度不应大25mm，砌石边缘应顺直、整齐牢固，严禁出现通缝、叠砌和浮塞，抛填大块石表面应人工修面，表面质量标准同坝后块石护坡； ⑸砌体外露面的坡顶和侧边，应选用较整齐的石块砌筑平整。 ⑹不得在外露面用块石砌筑，而中间以小石填心；不得在砌筑层面以小块石、片石找平；护坡顶应以大石块压顶； ⑺为使沿石块的全长有坚实支承，所有前后的明缝均应用小片石料填塞紧密。 ⑻应由低向高逐步铺砌，要嵌紧、整平，铺砌厚度应达到设计要求； 4.检定标准 坝后块石护坡单元工程质量评定标准应符合以下规定：合格标准：检查项目达到标准，检测项目合格率不小于70％。 优良标准：检查项目达到标准，检测项目合格率不小于90％。 2 干砌石的质量要求 （1）块石料应质地坚硬，无裂痕的新鲜花岗岩，表面色泽均匀。块石要求上下两面大致平行且平整，形状大致方正，宽度为厚度的1~1.5倍，长度为厚度的1.5~3倍。 （2）干砌石砌体铺筑前，应按设计图纸要求先铺设垫层或反滤层，垫层或反滤层与干砌石铺砌层配合砌筑，随铺随砌。 （3）干砌石护坡铺筑须自底部向上进行，错缝竖砌，原则上要求单层砌筑，坡脚与封边均应使用较大块石料。
目录 1、编制依据 (1) 1.1、合同文件及有关资料 (1) 1.2、规范及标准 (1) 2、工程概况 (1) 3、施工进度计划 (1) 3.1、工程量 (1) 3.2、进度计划 (2) 4、干砌块石施工 (2) 4.1、施工概述 (2) 4.2、施工工艺流程 (3) 4.3、施工总体安排 (3) 4.3.1施工段落划分 (3) 4.4、测量放样 (4) 4.5、施工工艺 (4) 4.6、施工技术质量控制 (4) 1）、石料采用质地坚硬、无风化剥落和裂纹现象且有良好的抗风化能力。 (4) 2）、................................ 石料饱和抗压强度不低于50Mpa。 4
3）、单块重量要求30～60kg，长边尺寸不小于设计的砌石厚度，形状大致方正，具有2个大致平行的面。 (5) 4）、........................... 干砌块石砌筑时长边应垂直于坡面。 5 5）、干砌块石应与反滤层、垫层配合施工，随铺随砌；块石与镇脚砼接触面必须接触抵实。 (5) 6）、.. 干砌块石护面宜采用450斜向自下而上分层砌筑或正水平分层砌筑，块石间应紧密嵌固、互相错缝，块石与垫层衔接处块石间的空隙应用二片石填紧，不应从坡面外侧用二片石填塞块石间的缝隙。 (5) 7）、干砌块石砌缝最大宽度不宜大于30mm，三角缝最大宽度不宜大于70mm，通缝长度不宜大于1000mm。 (5) 5、安全保证措施 (5)
1、编制依据 1.1、合同文件及有关资料 1.1.1 《乐清湾港区北区沿海堤坝工程施工图设计图集》（2010年10月）。 1.1.2 《乐清湾港区北区沿海堤坝工程施工图设计说明及施工 技术要求》（2010年10月）。 1.2、规范及标准 1.2.1《港囗及航道护岸工程设计与施工规范》 (JTJ300—2000) 1.2.2《防波堤设计与施工规范》 (JTJ298—98) 1.2.3《海港水文规范》 (JTJ213—98) 1.2.4《水运工程测量规范》 (JTJ203—2001) 1.2.5《水运工程混凝土施工规范》 (JTJ268—96) 1.2.6《水运工程土工合成材料应用技术规范》 (JTJ239—2005) 1.2.7《堤防工程施工质量评定与验收规程(试行)》 (SL239—1999) 1.2.8《水运工程质量检验标准》(JTS257—2008) 1.2.9其他交通部现行港口工程技术规范 2、工程概况 本工程堤线总长为4163.9m，其中正堤长3257.3m，1#隔堤长709.8m，2#隔堤长196.8m。干砌块石厚度30cm，位于正堤和2#隔堤的一级平台至堤顶外侧的坡面上，干砌块石正堤部分为13630m3、2#隔堤482m3。 3、施工进度计划 3.1、工程量 工程量汇总表表（一）
南水北调中线一期工程总干渠 沙河南-黄河南（委托建管项目）潮河段 第七施工标段 干砌石护坡施工方案 批准： 审核： 编制： 中国水利水电第十三工程局有限公司 南水北调中线工程潮河段七标项目部 二O一一年六月十九日
目录 一、工程概况 (1) 1.1工程简介 (1) 1.2气象水文与工程地质 (1) 二、编制说明 (2) 2.1编制依据 (2) 2.2编制原则 (3) 三、施工进度计划安排 (3) 3.1干砌石护坡施工计划安排 (3) 四、资源计划 (4) 4.1人力计划 (4) 4.2机械、设备及辅助设施计划 (4) 4.3材料计划 (5) 五、施工方案 (5) 5.1渠道削坡及清理 (5) 5.2干砌石砌筑 (6) 六、干砌石护坡施工质量保证措施 (8) 七、干砌石护坡临时支撑措施 (9) 八、安全文明施工措施 (10) 8.1安全保证措施 (10) 8.2文明施工措施 (11)
干砌石护坡施工方案 一、工程概况 1.1工程简介 本标段为潮河段第七施工标段，设计桩号为 SH(3)172+500～ SH(3)179+227.8，标段长度6.728km，标段内共有各种建筑物17座，其中：河渠交叉2座，泵站3座，公路桥7座，生产桥2座，铁路桥3座。边坡防护施工包括土方开挖工程、砌石工程、混凝土工程、渠坡矩形排水沟工程、六角框格护坡工程、钢筋制安及草皮护坡工程等，渠道二、三级边坡为1:2.5～1：3.0，一级马道宽5.0m，渠堤外坡1：1.5，渠道纵比降为1/26000。合同开工日期为2010年6月1日，完工日期2013年1月31日。招标文件中对干砌石砌筑所用石料要求为毛石或料石，设计图纸上则要求为块石，现按施工图纸以块石为原材修筑干砌石护坡。为保证工程进度最大限度完成可施工工作面，潮河7标已对SH（3）177+253-SH（3）179+227.8等段落进行了渠道2、3级边坡精修、找平，准备先于渠道粘土换填及一级马道工程修筑干砌石护坡。为保证干砌石护坡稳定，现将一级马道纵向排水沟上一米位置处二级坡预留50cm厚土层做临时支护作为干砌石的下持力层。1.2气象水文与工程地质 1.2.1气象水文 本渠段降水年际变幅大，年最大与最小降水量之比达3倍～4倍；降水年内分配不均，60%～70%集中在汛期6月～9月，多以暴雨型式
1、施工工艺流程 块石护坡施工工艺流程图 2、砌筑选材 干砌石石块应选用材质应坚实新鲜，无风化剥落层或裂纹，石材表面无污垢、水锈等杂质。块石应大致方正，上下面大致平整，无尖角，石料的尖锐边角应凿去。所有垂直于外露面的镶面石的表面凹陷深度不得大于20mm。石料最小尺寸不宜小于 50cm。一般长条形丁向砌筑，不得顺长使用。 砌筑石料的物理力学性质应符合下表的规定： 块石护坡和大块石抛填质量检查项目与标准
3、砌筑要求 3.1砌石的基本要求 平整：砌体的外露面应平顺和整齐。要求块石大面朝外，其外缘与设计坝坡线误差不超过±10cm。 稳定：石块的安置必须自身稳定。 密实：砌体以大石为主，选型配砌，必要时可以小石搭配，干砌石应相互卡紧。 错缝：同一砌层内相邻的及上下相邻的砌石应错缝。 3.2 块石砌筑应符合下列要求 ⑴坡面应有均匀的颜色和外观，不要求加水和碾压。下游坡面块石护坡应随坝体上升逐层砌筑。 ⑵干砌石砌体铺砌前，应将地基平整夯实。坡面修整平顺；大块石抛填前，将基础表面浮渣清理干净并夯实处理，分层抛填； ⑶砌石应垫稳填实，与周边砌石靠紧，严禁架空； ⑷坡面上的干砌石砌筑，以一层与一层错缝锁结方式铺砌。护坡表面砌缝的宽度不应大于25mm，砌石边缘应顺直、整齐牢固，严
禁出现通缝、叠砌和浮塞，抛填大块石表面应人工修面，表面质量标准同坝后块石护坡； ⑸砌体外露面的坡顶和侧边，应选用较整齐的石块砌筑平整。 ⑹不得在外露面用块石砌筑，而中间以小石填心；不得在砌筑层面以小块石、片石找平；护坡顶应以大石块压顶； ⑺为使沿石块的全长有坚实支承，所有前后的明缝均应用小片石料填塞紧密。 ⑻应由低向高逐步铺砌，要嵌紧、整平，铺砌厚度应达到设计要求； 4、检定标准 坝后块石护坡单元工程质量评定标准应符合以下规定： 合格标准：检查项目达到标准，检测项目合格率不小于70％。 优良标准：检查项目达到标准，检测项目合格率不小于90％。
干砌（灌砌、浆砌）块石工程施工工艺 一、工程概况： 干砌（灌砌、浆砌）块石工程，包括干砌块石挡墙9710m3，镇压层干砌块石护坡（平面）4246m3。内坡干砌块石护坡6708m3，水闸干砌护底187m3，干砌挡墙588m3，小计21439m3，镇压层浆砌块石1742m3，水闸浆砌挡墙1340m3，浆砌护坡护坦167m3，浆砌料石156m3，小计3405m3，砼灌砌石1164m3，合计26008m3。 一、有关规范规程： 干砌（灌砌、浆砌）块石工程必须严格遵守下列规范规程： 1、《中华人民共和国工程建设标准强制性条文》 2、SL52-93《水利水电工程施工测量规范》 3、SL260-98《堤防工程施工规范》 4、SDJ120-84《浆砌石坝施工技术规范（试行）》 5、GB50203-98《砌体工程施工验收规范》 6、SL239-1999《堤防工程施工质量评定与验收规程》 7、SD267-88《水利水电建筑安装安全技术工作规程》 三、材料： 块石挑选方正、坚硬、无裂隙、无泥污，护坡块石厚度误差小于10%，砌筑块石最小边不小于20cm，尖锐状、薄片状均需剔除，料石按设计规格进行加工。砂浆在拌和场拌制，用拖拉机（或人力双胶车）运到现场后，卸在铁板上备用。 四、施工方法： 1、浆砌块石施工（闸墙、翼墙、护坡）： 浆砌块石工程在监理验收基础后开始砌筑，砌前先按设计要求放好样架，然后水平方向拉横线，依线分皮砌筑，砌筑前先将石料在砌体外冲洗干净，并保持湿润，先砌面石（料石），砌时先将块石试放修凿，合适后翻起块石，在底部及已砌石周边铺好砂浆，厚3-5cm，再将块石按试砌位置砌好。面石应按一顺一丁要求砌筑，丁石伸入腹石不少于20cm，腹石先坐浆，使大面朝下，然后灌入砂
干砌石工程施工方案 1 概述 1.1工程概况 1.2 主要工程量 2干砌石护坡施工方案 ①质量目标 单元工程合格率达到100%，优良率达到85%以上。 ②施工方案 砌石体采用毛石砌体和卵石砌体。毛石采用人工从坝后弃料堆和附近溢洪道开挖料当中捡拾堆放，50装载机装车，20t 自卸车拉运至工作面；卵石采用挖掘机从下游料场挖装，20t 自卸车拉运至工作面。 ③工期安排 3干砌石护坡施工工艺流程 图3-1 护坡干砌石施工工艺流程 4干砌石护坡施工方法 4.1原材料控制 石料材质坚实新鲜，无风化剥落层或裂纹，石料表面无污垢、水锈等杂物，用于表面的石料必须具有一个用作砌体表面的平整面且色泽均匀，物理力学指标符合施工图纸的要求。 施工准备 测量放样 削坡整平 块石干砌 质量检查及验 块石选
砌石体可采用毛石砌体和卵石砌体，各种石料外形规格如下： 毛石砌体：毛石应呈块状，中部厚度不应小于15cm。规格小于要求的毛石（又称片石），可以用于塞缝，但其用量不得超过该处砌体重量的10％。 卵石砌体：卵石厚度不大于30cm，长度与厚度之比不得大于1.5。 4.2干砌石护坡施工方法 干砌石护坡在大坝填筑到一定高度后进行： （1）施工准备 干砌石护坡施工准备即挑选、运输原材料，采用人工配合挖掘机从溢洪道开挖料、坝后弃料堆和下游料场挑拣符合要求的块石，20t自卸车运至工作面。 （2）测量放样 安排测量队进行测量放样，严格控制坡面平整度。 （3）削坡整平 对已填筑到一定高程的下游坡面进行平整夯实，将坡面修整平顺。 （4）块石干砌 将选好并已运至工作面的块石人工运送到填料部位，上坝“之”字路3m范围内日立360挖掘机将块石放至填料部位，人工砌筑，超出3m范围，每1m站一人，转运至填料部位。 块石砌筑应满足平整、稳定、密实、错缝等基本要求，此外还应符合下列几点要求：①坡面应有均匀的颜色和外观。②坡面上的干砌石砌筑，以一层与一层错缝锁结方式铺砌。护坡表面砌缝的宽度不应大于25mm，砌石边缘应顺直、整齐牢固，严禁出现通缝、叠砌和浮塞。③不得在外露面用块石砌筑，而中间以小石填心。④应由低向高逐步铺砌，要嵌紧、整平，铺砌厚度应达到设计要求。 （5）质量检查及验收 砌筑完成后报监理工程师检查验收。 5干砌石护坡质量保证措施 各工序严格执行“三检制”和“三不放过”原则，建立、健全质量管理岗位责任制，确保工程施工质量。 5.1 砌石工程开工后，根据设计及规范要求做好砌体各项材料的质检、试验，确定料源，以保证用于工程实体原材料的质量；
干砌石护坡施工方案 1概述 1.1工程概况 本工程施工岸线达296米，施工宽度平均为50米，根据设计要求，枯水平台设计顶标高为10.5米，滩顶截水沟顶标高为18.5米，枯水平台与滩顶截水沟之间采用原地面坡度，在其上干砌块石护坡。 1.2主要工程量 本工程干砌石施工包括枯水平台砌筑、干砌石护坡施工、滩顶截水沟施工。枯水平台脚槽采用浆砌块石砌筑，平台采用干砌石砌筑，施工方量分别约为222m3、236.8m3;干砌石护坡施工按原始地面坡度1:2.5施工，施工方量约为4440m3;滩顶截水沟封顶采用浆砌石砌筑，截水沟采用砖砌，施工方量约为95m3、 148m3 ;在干砌石护坡施工时需先铺筑10cm厚碎石垫层，施工方量约为1563m3。 2干砌石护坡施工工艺流程 图2-1护坡干砌石施工工艺流程 3干砌石护坡施工方法 3.1原材料控制 干砌石石块应选用材质应坚实新鲜，无风化剥落层或裂纹，石材表面无污垢、水锈等杂质。块石应大致方正，上下面大致平整，无尖角，石料的尖锐边角应凿去。所有垂直于
外露面的镶面石的表面凹陷深度不得大于20m m。石料最小尺寸
不宜小于50cm。一般长条形丁向砌筑，不得顺长使用 砌筑石料的物理力学性质应符合下表的规定: 块石护坡和大块石抛填质量检查项目与标准 3.2干砌石护坡施工方法 （1）施工准备 干砌石护坡施工准备即根据现场实际情况，编写施工方案，采用最可靠的方法施工已达到设计要求。 （2）测量放样 组织测量人员进行测量放样，严格控制坡面平整度。 （3）削坡整平 对原始地面进行平整，将坡面修整平顺。 （4）块石干砌 待原始地面进行平整后，采用碎石进行人工铺筑，然后采用人工配合挖机进行干砌
本砌体工程为合同施工图纸及工程师指示的各类砌体项目，其中包括前池浆砌石、干砌石、 选购，材料运到施工现场后， 在工程师见证下按照规范规定进行抽样检验， 闭孔塑料泡沫板、 水泥、 砂及碎石检验同第五节砼工程。 原材料经检验其结果若不合格， 在施工现场进行标识 隔离并退货出场；若材料合格，报送工程师审批后，进行标识并投入工程使用。 2、水泥砂浆配合比试验 砂浆采用的砂料要求质地坚硬、清洁、级配良好、细度模数为 3%。 3. 水泥： 水泥品质除符合现行的国家标准及有关部级标准的规定外， 报告，并按批量抽验，经工程师批准后使用。 4. 水泥砂浆： 拌制水泥砂浆， 严格按照试验确定的配合比进行配料。 配料的称量允许误差为： 水泥不大于 ±2% ，砂±3%，水±1% 。砂浆采用自落式 350L 型拌合机拌制，并根据砂料含水率的变化 情况， 随时调整用水量， 以保证水灰比的准确性， 机械拌和不少于 2min ，砂浆应随拌随用， 在砂浆初凝前必须使用完毕。 5. 土工布： 预制混凝土框格护砌；节制闸下游海漫、 防冲槽等护砌； 沙河改道工程的护砌；导流明渠护 砌；其它永久和临时工程浆砌石砌筑。 其中浆砌石结构为 100 、200mm 厚碎石垫层和 300 、 500mm 厚的浆砌块石， 砂浆标号为 M7.5 、M10 ；400mm 厚的干砌石； 1000mm 厚的抛 石防冲槽。 二、砌体工程原材料的检验与试验及工程过程质量的检测 1、原材料的检验： 本砌体工程涉及需检验的原材料有：水泥、砂、土工布、闭孔塑料泡沫板、碎石及块石。上 述六种原材料在采购时除业主指定外，均在本公司 ISO9002 质量体系纳入的合格分供方中 2.5~ 3.0 ，砂中含泥量不大于 运至工地后， 需有厂家质检试验
干砌石工程施工方案 1 概述 1.1工程概况 运城市涑水河重点段河道治理工程15标，治理工程内容为：绛县段桩号（26+900-29+300）的主河道进行治理，治理段长度2.4km，主要建设内容：2.4km 的河道疏浚、堤防加固、干砌石和格宾笼石护坡、堤防抢险道路修建等。 2干砌石护坡施工目标 单元工程合格率达到100%，优良率达到85%以上。 3干砌石护坡施工工艺流程 图3-1 护坡干砌石施工工艺流程 4干砌石护坡施工方法 4.1原材料控制 石料材质坚实新鲜，无风化剥落层或裂纹，石料表面无污垢、水锈等杂物，用于表面的石料必须具有一个用作砌体表面的平整面且色泽均匀，物理力学指标符合施工图纸的要求。 砌石体可采用毛石砌体和卵石砌体，各种石料外形规格如下： 毛石砌体：毛石应呈块状，中部厚度不应小于15cm。规格小于要求的毛石（又称片石），可以用于塞缝，但其用量不得超过该处砌体重量的10％。 卵石砌体：卵石厚度不大于30cm，长度与厚度之比不得大于1.5。
4.2干砌石护坡施工方法 干砌石护坡在堤防填筑到一定高度后进行： （1）施工准备 干砌石护坡施工准备即挑选、运输原材料至工作面。 （2）测量放样 安排测量队进行测量放样，严格控制坡面平整度。 （3）削坡整平 对已填筑到一定高程的坡面进行平整夯实，将坡面修整平顺。 （4）块石干砌 将选好并已运至工作面的块石人工运送到填料部位，人工砌筑，超出3m范围，每1m站一人，转运至填料部位。 块石砌筑应满足平整、稳定、密实、错缝等基本要求，此外还应符合下列几点要求：①坡面应有均匀的颜色和外观。②坡面上的干砌石砌筑，以一层与一层错缝锁结方式铺砌。护坡表面砌缝的宽度不应大于25mm，砌石边缘应顺直、整齐牢固，严禁出现通缝、叠砌和浮塞。③不得在外露面用块石砌筑，而中间以小石填心。④应由低向高逐步铺砌，要嵌紧、整平，铺砌厚度应达到设计要求。 （5）质量检查及验收 砌筑完成后报监理工程师检查验收。 5干砌石护坡质量保证措施 各工序严格执行“三检制”和“三不放过”原则，建立、健全质量管理岗位责任制，确保工程施工质量。 5.1 砌石工程开工后，根据设计及规范要求做好砌体各项材料的质检、试验，确定料源，以保证用于工程实体原材料的质量； 5.2遇大雨停止施工，并妥善排水保护。 5.3严格按照《砌石工程作业指导书》施工，确保砌石工程内部质量和外观质量均达到优良工程标准。 6安全文明生产及环境保护措施 6.1加强施工现场各工序之间协调，防止工作面交叉发生机械和人员安全事故。
（5）干砌石工程施工方案和施工技术措施 A.施工工艺流程
B.测量放样 （A）测量放样采用GPS放样。 （B）施工前对施工段的砂棱体断面进行测量，画出砂棱体、袋装碎石和干砌块石横断面图并且与加高预留沉降1m 后的设计断面比较，确定砂棱体斜坡面贴坡还是削坡，处理后的坡度符合预留沉降后设计断面的要求。 （C）用GPS放样，放样断面间隔20m，放出坡脚和坡顶的特征点，在特征点上树立木桩，在木桩上用塑料绳拉出砂棱体、袋装碎石、干砌块石的外轮廓线，用于指导施工。C、施工工艺 （A）干砌块石在镇脚砼施工完成后施工，并应与铺设无纺布、袋装碎石配合施工，随铺随砌，首先完成砂棱体的找坡工作，再进行袋装碎石反滤层和干砌块石的施工。 （B）干砌块石施工顺序为：选石、试放、修凿和安砌。要求块石大面朝下，即宽面与坡面平行，表面平整，砌筑前先进行试放，不合适的部位用锤加以修凿，修凿程度以石缝能够紧密相接为准，砌石与垫层之间的空隙用二片石填紧，砌石表面应与样线齐平，砌缝必须相互错开。 （C）干砌块石采用人工砌石、挖机配合翻料的方法进行施工，砌石面采用450斜向自下而上分层砌筑或正水平分
层砌筑，砌筑时要求略低于样线，以免容易顶线出现鼓腰。 D、施工技术质量控制 （A）石料采用质地坚硬、无风化剥落和裂纹现象且有良好的抗风化能力。 （B）石料饱和抗压强度不低于50Mpa。 （C）单块重量要求30～60kg，长边尺寸不小于设计的砌石厚度，形状大致方正，具有2个大致平行的面。 （D）干砌块石砌筑时长边应垂直于坡面。 （E）干砌块石应与反滤层、垫层配合施工，随铺随砌；块石与镇脚砼接触面必须接触抵实。 （F）干砌块石护面宜采用450斜向自下而上分层砌筑或正水平分层砌筑，块石间应紧密嵌固、互相错缝，块石与垫层衔接处块石间的空隙应用二片石填紧，不应从坡面外侧用二片石填塞块石间的缝隙。 （G）干砌块石砌缝最大宽度不宜大于30mm，三角缝最大宽度不宜大于70mm，通缝长度不宜大于1000mm。 干砌块石施工允许偏差、检验数量和方法
砌石工程施工方案 砌石工程贯穿于项目的每个分项，包括沟渠、水泥路、河岸护砌、溢流坝、涵管桥，故施工工艺极为重要。 一、石料 1、砌体石料必须质地坚硬、新鲜，不得有剥落层或裂纹。其基本物理力学指标应符合设计规定。 2、石料从采石场专门开采，表面的泥垢等杂质，砌筑前应清洗干净。 3、石料的规格要求 ●粗料石：包括条石、异形石，要求棱角分明，六面基本平整，同一面最大高差不超过 1.0cm，其尺寸视料场择优选定，但其长度宜大于50cm，块高宜大于25cm，长厚比不宜大于3。粗料石的外露面，宜修琢加工，保持大致平整。 ●块石：一般由成层岩石爆破面成或大块石料锲切而得，要求上下两面大致平整且平行，无尖角、薄边，块厚宜大于20cm。 ●毛石：无一定规则形状，单块重量应大于25kg，中厚不小于15cm。 二、胶结材料 l、砌石体的胶结材料，主要有水泥砂浆和混凝土。水泥砂浆是由水泥、砂、水按一定的比例配合而成。用作砌石胶结材料的混凝土是由水泥、水、砂和最大粒径不超过40mm的骨料按一定的比例配合而成。 2、水泥：应符合国家标准及部颁标准的规定，水泥标号不低于275号；水位变化区、溢流面和受水流冲刷的部位，其水泥标号应不低于325号。 3、水：拌和用的水要求符合国家标准规定。 4、水泥砂浆的沉入度应控制在4～6cm，混凝土的坍落度应为5～8cm。
三、砌筑要求 1、挡墙基础按设计要求开挖后，进行清理，并请工程师进行验收。 2、已砌好的砌体，在抗压强度未达到 2.5Mpa前不得进行上层砌石的准备工作。 3、砌石必须采用铺浆法砌筑，砌筑时，石块宜分层卧砌，上下错缝，内外搭砌。砌体的砌缝宽应符合下表的规定。 4、在铺砌前，将石料洒水湿润，使其表面充分吸收，但不得残留积水。砌体外露面在砌筑后12至18小时之内给予养护。继续砌筑前，将砌体表面浮碴清除，再行砌筑。 5、砂浆砌石体在砌筑时，应做到大面朝下，适当摇动或敲击，使其稳定；严禁石块无浆贴靠，竖在填塞砂浆后用扁铁插捣至表面泛浆：同一砌筑层内，相邻石块应错缝砌筑，不得存在顺流向通缝，上下相邻砌筑的石块，也应错缝搭接，避免竖向通缝。必要时，可每隔一定距离立置丁石。 6、雨天施工不得使用过湿的石块，以免细石砼或砂浆流淌，影响砌体的质量，并做好表面的保护工作。如没有做好防雨棚，降雨量大于5mm时，应停止砌筑作业。 四、砌筑方法： 1、浆砌石体砌筑 (1)一般要求 ①砂浆必须要有试验配合比，强度须满足设计要求，且应有试块试验报告，
大隆水库水利枢纽工程 下游干砌石护坡施工方案 合同编号：DL2004-BT 编制: 审核: 批准: 中国葛洲坝水利水电工程集团有限公司 海南大隆水利枢纽工程施工项目部 二○○五年五月二十日
1、工程概况 海南省三亚市大隆水利枢纽工程大坝施工石方填筑及浆砌块石工程量为16.55万m3，折合石方开采12.4万m3。其中下游25m高程以下干砌石护坡6650 m3，抛石部分440m3,块石粒径大于300mm的含量大于70％。石料必须坚实新鲜、无风化剥落层或裂纹、表面无水垢和水锈的石料，石料开采来源为卡巴石料场。 2、施工方法 2.1施工准备 ⑴设备材料进场：机电物资部组织设备和物资（油料、火工材料等）配件进场，并使设备处于良好状态； ⑵人员组织：计划合同部组织人员进场，参与工程施工与管理的必须具备相应的资质和证件； ⑶质量安全部负责进场人员的岗前安全培训与教育，并对爆破等高危作业进行专项安全教育； ⑷技术准备：工程技术部完成爆破、干砌石施工方案的编制与审批，并对管理与作业人员进行专项施工技术交底和安全技术交底。 2.2 干砌石材料 块石：在卡把石料场开采坚实新鲜、无风化剥落层或裂纹、表面无水垢和水锈的石料，其外形呈块状，粒径大于300mm的块石不得少于70％。 2.2.1采石施工设备选型 ⑴钻孔设备选择：卡把石料场岩石裂隙发育比较饱满，干砌石粒径大于300mm的块石不得少于70％，不适合使用大型钻机（Atlas 742hc）进行钻孔，拟采用Y28型手风钻进行钻孔。 ⑵挖掘设备选择：采用大斗容的反铲装车。 ⑶运输设备选择：采用20t自卸汽车运输。 具体石方施工设备见下表：
