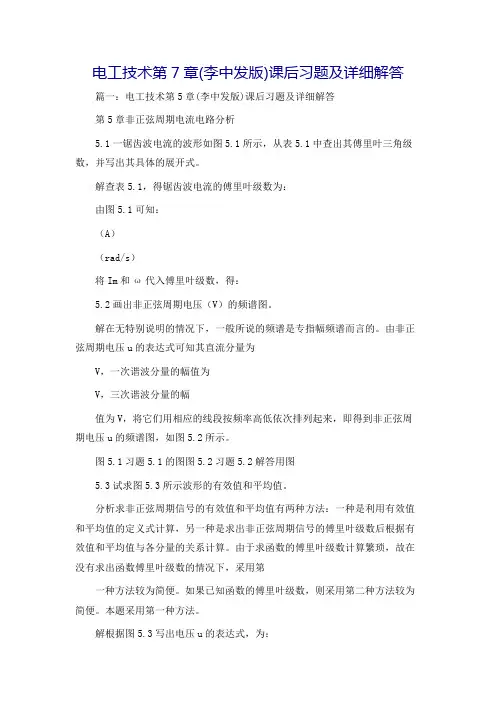

第7章磁路与变压器
7.1 某磁路气隙长，截面积，气隙中的磁感应强度，求气隙中的磁阻和磁动势。
分析由磁路的欧姆定律可知，欲求磁动势F，必须先求出磁阻R m和磁通Φ，而
，，其中为空气的磁导率，H/m。
解磁通Φ为：
（Wb）
磁阻R m为：
（1/H）
磁动势F为：
（A）
7.2 有一匝数的线圈，绕在由硅钢片制成的闭合铁心上，磁路平均长度为，截面积，励磁电流，求：
（1）磁路磁通；
（2）铁心改为铸钢，保持磁通不变，所需励磁电流I为多少？
分析第（1）小题中，因为磁通，故欲求磁通Φ，必须先求出磁感应强度B，，所以得先求出磁场强度H。H可由均匀磁路的安培环路定律求出，求出H后即可从磁化曲线上查出B。第（2）小题中，磁通不变，则磁感应强度不变，由于磁性材料变为铸钢，故磁场强度不同。根据B从磁化曲线上查出H后，即可由安培环路定律求出所需的励磁电流I。
解（1）根据安培环路定律，得磁场强度H为：
（A/m）
在图7.1上查出当A/m时硅钢片的磁感应强度B为：
（T）
磁通Φ为：
（Wb）
（2）因为磁通不变，故磁感应强度也不变，为T，在图7.1上查出对应于T时
铸钢的磁场强度H为：
（A/m）
所需的励磁电流I为：
（A）
可见，要得到相等的磁感应强度，在线圈匝数一定的情况下，采用磁导率高的磁性材料所需的励磁电流小。
7.3 如果上题的铁心（由硅钢片叠成）中有一长度为且与铁心柱垂直的气隙，忽略气隙中磁通的边缘效应，问线圈中的电流必须多大才可使铁心中的磁感应强度保持上题中的数值？
分析本题的磁路是由不同材料的几段组成的，安培环路定律的形式为。其中气隙中的磁场强度可由公式求出，而铁心（硅钢片）中的磁场强度可根据B从磁化曲线上查出（上题已求出）。
解因为磁感应强度保持上题中的数值不变，为T，由上题的计算结果可知硅钢片中对应的磁场强度H为：
（A/m）
气隙中的磁场强度为：
（A/m）
所需的励磁电流I为：
（A）
可见，当磁路中含有空气隙时，由于空气隙的磁阻很大，磁动势差不多都用在空气隙上。要得到相等的磁感应强度，在线圈匝数一定的情况下，必须增大励磁电流。
7.4 一个环形螺线管的外径，内径，匝数，励磁电流，试分别求媒质为空气、铸钢、硅钢片时的磁感应强度和磁通。
分析根据环形螺线管的外径和内径求出磁路的平均长度后，即可由安培环路定律求出磁场强度。当媒质为空气时，由公式计算磁感应强度，当媒质为铸钢或硅钢片时，从磁化曲线上查出磁感应强度。最后由公式计算磁通。
解磁路平均长度为：
（m）
根据安培环路定律，得磁场强度H为：
（A/m）
磁路截面积为：
（m2）
当媒质为空气时，磁感应强度和磁通分别为：
（T）
（Wb）
当媒质为铸钢时，由A/m在图7.1上查出铸钢的磁感应强度为：
（T）
其磁通为：
（Wb）
当媒质为硅钢片时，由A/m在图7.1上查出硅钢片的磁感应强度为：
（T）
其磁通为：
（Wb）
7.5 为什么交流铁心线圈的铁心要用硅钢片叠成？用整块铸钢有什么不好？
分析本题有两个问题，每个问题又牵涉到制造交流铁心线圈的铁心所用到的材料以及材料的形状两个方面，回答时注意不要遗漏。
解交流铁心线圈的功率损耗中的铁损是主磁通在铁心中交变时所产生的磁滞损耗和涡流损耗，它与铁心材料以及材料的形状有关。
磁滞损耗是由于铁心在反复磁化过程中，磁感应强度的变化滞后于磁场强度的变化而使铁心发热引起的损耗，它与铁心磁滞回线包围的面积成正比。为了减少磁滞损耗，应选用磁滞回线狭小的磁性材料制造铁心。硅钢是交流铁心的理想材料，其磁滞损耗较小。
涡流损耗是由于交变磁通在铁心中产生涡旋状的感应电流（涡流）而使铁心发热引起的损耗，它与涡流的大小有关，涡流越大，损耗越大。工程中常用两种方法减少涡流损耗：一是增大铁心材料的电阻率，在钢中渗硅既保持了良好的导磁性，又使电阻率大为提高；二是用片型铁心，片间涂上绝缘漆，用这种硅钢片叠成的铁心代替整块铁心，既增加了涡流路径，又增加涡流电阻，使涡流损耗大大减少。
综上所述，交流铁心线圈的铁心用硅钢片叠成既可减少磁滞损耗，又可减少涡流损耗。用整块铸钢时的磁滞损耗和涡流损耗都较大，因此不好。
7.6 有一个用硅钢片叠成的铁心线圈，，，，消耗有功功率
，线圈直流电阻Ω，求铁损和功率因数。
分析交流铁心线圈电路的有功功率为，其中铜损与线圈电
流I和线圈电阻R的关系为。
解由，得功率因数为：
由，得铁损为：
（W）
7.7 有一交流铁心线圈，接在的正弦电源上，在铁心中得到磁通的最大值为
。现在此铁心上再绕一个匝数为200匝的线圈，当此线圈开路时，其两端的电压是多少？
分析交流铁心线圈的电压U与铁心中磁通最大值Φm的关系为。
解由，得此线圈两端的电压为：
（V）
7.8 一个铁心线圈的电阻为2Ω，漏磁通略去不计。将它接到110 V的正弦电源时，测得电流为3
A、功率为80 W，求铁损、功率因数以及线圈的等效电阻和感抗。
分析交流铁心线圈的等效电阻R0包括线圈的电阻R和与铁损相应的等效电阻，所以
；等效感抗X0包括漏抗和反映无功损耗大小的感抗，所以，
。
解由，得功率因数为：
功率因数角为：
线圈的等效电阻为：
（Ω）
线圈的等效感抗为：
（Ω）
铜损为：
（W）
铁损为：
（W）
或：
（W）
7.9 一铁心线圈接在电压为100V、频率为50Hz的正弦电源上，其电流为5A、功率因数为0.7。若将此线圈中的铁心抽出，再接在上述电源上，则线圈中电流为10A、功率因数为0.05。求：（1）此线圈具有铁心时的铜损和铁损；
（2）铁心线圈等效电路的参数R、R0和X0（漏磁通忽略不计）。
分析线圈有铁心时既有铜损又有铁损，故；将铁心
抽出后就只有铜损没有铁损，故。由以上两式可以求出R和R0，进而可求出线圈具有铁心时的铜损和铁损。由于漏磁通忽略不计，故反映无功损耗大小的感
抗为。
解将铁心抽出后，所以：
（Ω）
线圈具有铁心时，所以：
（Ω）
线圈具有铁心时的铜损为：
（W）
铁损为：
（W）
反映无功损耗大小的感抗为：
（Ω）
7.10 有一台变压器，原绕组接线端为A、B，副绕组接线端为C、D，现测出某瞬间电流从A流进，该瞬间感应电流从D流出，试确定原、副绕组的同极性端。
分析变压器同极性端的判别方法有两种：一是根据原、副绕组电压的瞬时极性判别，当原绕组某一端的瞬时电位相对于另一端为正时，同时在副绕组也会有这样一个对应端，其瞬时电位相对于另一端为正，这种电位瞬时极性相同的两个对应端为同极性端；二是根据两绕组中的磁通方向判断，当电流分别从原、副绕组的某端流入（或流出）时，根据右手螺旋法则判别，如果两绕组建立的磁通方向一致，则两端为同极性端。第二种方法需要知道变压器两个绕组的绕制方向，由于本题不知道变压器两个绕组的绕制方向，故只能采用第一种方法。解由题意可知，当原绕组A端的瞬时电位相对于B端为正时，同时副绕组C端的瞬时电位相对于D为正，所以A、C两端为同极性端。同理，B、D两端也为同极性端。
7.11 一台单相变压器铭牌是220V/36V、500 V A。如果要使变压器在额定情况下运行，应在副绕组接多少盏36V、15W的灯泡？并求原、副绕组中的额定电流。
分析变压器的铭牌值即为额定值，要使变压器在额定情况下运行，必须使负载所需的电流恰好等于变压器副绕组中的额定电流。由于负载是纯电阻性的，故其总功率应等于变压器的最大输出功率，即额定容量。为避免变压器过载，计算灯泡盏数时应将小数部分无条件舍去。解由于灯泡的额定电压正好等于变压器副绕组的额定电压，故应将所有灯泡并联接在变压器副绕组两端。因每盏灯泡的功率为W，故应接在副绕组的灯泡盏数为：
变压器副绕组中的额定电流为：
（A）
原绕组中的额定电流为：
（A）
7.12 已知某音频线路电压为50V，输出阻抗为800Ω，现选用阻抗为8Ω的扬声器，问应使用变比为多少的变压器？扬声器获得的功率是多少？
分析变压器的变比可根据阻抗变换公式求得，式中Ω为扬声器阻抗，为等效变换到变压器原边的阻抗，它应等于线路的输出阻抗，即
Ω。
解变压器变比为：
扬声器获得的功率为：
（W）
7.13 信号源电压V，内阻Ω，负载电阻Ω。为使负载能获得最大功率，在信号源与负载之间接入一台变压器。求变压器的变比，变压器原、副边电压、电流，以及负载的功率。
分析求出变压器的变比及原边电压和电流后，即可根据电压变换公式和电流变换公
式求出变压器副边电压和电流。
解变压器变比为：
因为Ω变换到原边后为Ω，故变压器原边的电流和电压分别为：
（A）
（V）
或利用分压公式得：
（V）
副边电流和电压分别为：
（A）
（V）
扬声器获得的功率为：
（W）
或：
（W）
7.14 一台降压变压器，原边额定电压V，副边额定电压V，铁心中磁通最大值Wb，电源频率Hz，副边负载电阻Ω，试求：
（1）变压器原、副绕组的匝数N1和N2；
（2）变压器原、副边电流I1和I2。
分析变压器原、副边电压与铁心中磁通最大值Φm的关系分别为和
。求出N1后，也可根据电压变换公式求N2。变压器副边电流I2可
利用欧姆定律计算，原边电流I1可利用电流变换公式计算。
解（1）根据变压器原、副边电压与铁心中磁通最大值Φm的关系，得变压器原、副绕组的匝数N1和N2分别为：
或：
（2）变压器副边电流I2为：
（A）
原边电流I1为：
（A）
7.15 如图7.5所示的变压器，原绕组匝，接在电压V的交流电源上，副边有两个绕组，其中匝，匝，负载电阻Ω，Ω，求：
（1）两个副绕组的电压U2、U3各为多少？
（2）原、副边电流I1、I2、I3各为多少？
（3）原边等效负载电阻是多少？
分析因为变压器原、副绕组交链的是同一个主磁通，所以主磁通变化时在绕组里每匝线圈感应的电动势相同，对于结构确定的变压器来说，这个值是固定的，不论变压器有几个副绕组，计算原边与各个副边的电压比，仍然和只有一个副绕组的计算方法相同。此外可以证明，变压器有多个副绕组时的电流变换关系为。
解（1）根据变压器电压变换关系，得变压器两个副绕组的电压U2、U3分别为：
（V）
（V）
（2）原、副边电流I1、I2、I3分别为：
（A）
（A）
（A）
（3）原边等效负载电阻为：
（Ω）
7.16 如图7.6所示是一台多绕组电源变压器，N1、N2为原绕组，各能承受110V电压，N3、N4、N5为副绕组，各能承受12V电压。问：
（1）原边电压为220V或110V时，原绕组应如何连接？
（2）当负载需要12V、24V或36V电压时，副绕组应如何连接？
（3）能将原绕组2、4两端连在一起，将1、3两端接入220V电源吗？为什么？
分析使用多绕组变压器时，应根据同极性端正确连接。原（副）边各绕组的正确连接方法是：若用于较高电压，各绕组串联，这时必须异极性端相连；若用于较低电压，各绕组并联，这时必须同极性端相连。若连接错误，会烧坏绕组绝缘。
解（1）因为原绕组N1、N2各能承受110V电压，且两个绕组绕制方向相同，故1、3端为同极性端。当原边电压为220V时应将2、3两端接在一起，1、4两端接入220V电源，即两个绕组串联，使每个绕组承受110V电压。当原边电压为110V时应将1、3两端接在一起，且2、4两端也接在一起，然后接入110V电源，即两个绕组并联，每个绕组仍承受110V电压。
（2）同理可知副边3个绕组的5、7、9端为同极性端，当负载需要12V、24V或36V电压时，应将3个绕组串联起来，即6端与7端相接，8端与9两端相接，使每个绕组承受12V电压。当负载需要12V电压时，将负载接在5、6（或7、8或9、10）两端。当负载需要24V电压时，将负载接在5、6（或5、8或7、10）两端。当负载需要36V电压时，将负载接在5、10两端。
（3）不能。因为若将原绕组2、4两端连在一起，将1、3两端接入220V电源，则两个绕组中电流产生的磁动势方向相反，相互抵消，铁心磁通为零，两个绕组均不产生感应电动势，电源电压加在两个绕组的电阻上，此两电阻数值很小，使绕组中流有很大电流，源源超过额定值，把绕组绝缘烧坏。
图7.5 习题7.15的图图7.6 习题7.16的图
7.17 某三相变压器原绕组每相匝数，副绕组每相匝数。如果原绕组所加线电压，试求在Y，y和Y，d两种接法时副绕组的线电压和相电压。
分析Y，y接法表示变压器的高、低压侧均为无中线引出的星形连接。Y，d接法表示变压
器的高压侧为无中线引出的星形连接，低压侧为三角形连接。三相变压器的工作原理与单相变压器相同，且电压变换关系也与单相变压器一样。计算时需注意，三相变压器存在线电压和相电压两种电压，在同一个电压变换公式中，高、低压侧的电压应同为线电压或同为相电压，由于已知原、副绕组的每相匝数，故都应使用相电压计算。
解Y，y接法时，原绕组相电压为：
（V）
副绕组相电压为：
（V）
副绕组线电压为：
（V）
Y，d接法时，原绕组相电压为：
（V）
副绕组相电压为：
（V）
副绕组线电压为：
（V）
7.18 某三相变压器每相原、副绕组的匝数比为10，试分别求出变压器在Y，y；Y，d；D，d；D，y接法时原、副绕组线电压的比值。
分析D，d接法表示变压器的高、低压侧均为三角形连接。D，y接法表示变压器的高压侧为三角形连接，低压侧为无中线引出的星形连接。
解Y，y接法时：
Y，d接法时：
D，d接法时：
D，y接法时：
7.19 一台容量为kV A的三相变压器，原边额定电压kV，副边额定电压
V，Y，yn0接法。
（1）这台变压器原、副边额定电流I1N和I2N各为多少？
（2）如果负载是220V、100W的电灯，这台变压器在额定情况下运行时可接入多少盏这样的电灯？
（3）如果负载是220V、100W、的日光灯，这台变压器在额定情况下运行时可接入多少盏这样的日光灯？
分析Y，yn0表示变压器的高压侧为无中线引出的星形连接，低压侧为有中线引出的星形连接，标号的最后一个数字0表示高低压对应绕组的相位差为零。
解（1）原、副边额定电流I1N和I2N分别为：
（A）
（A）
（2）可接灯泡数为：
（3）可接日光灯数为：
7.20 一台5 kV A可调的单相自耦变压器，已知，每伏匝数为2，如果要使输出电
压为（0～250）V，则自耦变压器应为多少匝？当输出电压为250V时，原、副绕组的额定电流为多少？
分析虽然自耦变压器只有一个绕组，其中高压绕组的一部分兼作低压绕组，使高、低压绕组之间不但有磁的联系，也有电的联系，但其工作原理与普通单相双绕组变压器相同，且原、副绕组电压、电流变换关系也与普通单相双绕组变压器一样。
解由于该自耦变压器的每伏匝数为2，且最高输出电压为250V，故其匝数为：
其中电源侧匝数为：
当输出电压为250V时，原、副绕组的额定电流分别为：
（A）
（A）
7.21 电流互感器和电压互感器在结构和接法上有什么区别？使用时各应注意什么？
分析电流互感器和电压互感器虽然工作原理与普通单相双绕组变压器相同，根据特定的使用要求，它们在结构和特性上有一些特殊的考虑，各自具有一些不同的特点，使用时应特别注意它们的特殊性。
解（1）结构上的区别：电流互感器的原绕组线径较粗，匝数很少，有时只有一匝，副绕组线径较细，匝数很多；电压互感器的原绕组匝数很多，副绕组匝数较少。
（2）接法上的区别：电流互感器原绕组与被测电路负载串联，副绕组与电流表及功率表、电度表、继电器的电流线圈串联；电压互感器原绕组并联于待测电路两端，副绕组与电压表及电度表、功率表、继电器的电压线圈并联。
（3）使用时的注意事项：电流互感器的副绕组不允许开路，其铁心及副绕组的一端必须接地。电压互感器的副绕组不得短路，其铁心及副绕组的一端也必须接地。
7.22 某电流互感器电流比为400A/5A。问：
（1）若副绕组电流为3.5 A，原绕组电流为多少？
（2）若原绕组电流为350 A，则副绕组电流为多少？
分析电流互感器的电流变换关系与普通单相双绕组变压器一样，为。
解该电流互感器的变比为：
（1）副绕组电流为3.5 A时，原绕组电流为：
（A）
（2）原绕组电流为350 A，副绕组电流为：
（A）
电工技术考试试题答案 一、选择题 1、两只额定电压相同的电阻，串联接在电路中，则阻值较大的电阻 (A)。 A、发热量较大 B、发热量较小 C、没有明显差别 2、万用表的转换开关是实现(A)。 A、各种测量种类及量程的开关 B、万用表电流接通的开关 C、接通被测物的测量开关 3、绝缘棒平时应(B)。 A、放置平稳 B、使他们不与地面和墙壁接触，以防受潮变形 C、放在墙角 4、绝缘手套的测验周期是(B)。 A、每年一次 B、六个月一次 C、五个月一次 5、绝缘靴的试验周期是(B)。 A、每年一次 B、六个月一次 C、三个月一次 6、在值班期间需要移开或越过遮栏时(C) A、必须有领导在场 B、必须先停电 C、必须有监护人在场 7、值班人员巡视高压设备(A)。 A、一般由二人进行 B、值班员可以干其它工作
C、若发现问题可以随时处理 8、倒闸操作票执行后，必须(B)。 A、保存至交接班 B、保存三个月 C、长时间保存 9、接受倒闸操作命令时(A)。 A、要有监护人和操作人在场，由监护人接受 B、只要监护人在场，操作人也可以接受 C、可由变电站(所)长接受 10、直流母线的正极相色漆规定为(C)电工/焊工。 A、蓝 B、白 C、赭 11、接地中线相色漆规定涂为(A)。 A、黑 B、紫 C、白 12、变电站(所)设备接头和线夹的最高允许温度为(A)。 A、85℃ B、90℃ C、95℃ 13、电流互感器的外皮最高允许温度为(B)。 A、60℃ B、75℃ C、80℃ 14、电力电缆不得过负荷运行，在事故情况下，10kV以下电缆只允许连续(C)运行。 A、1h过负荷35% B、1.5h过负荷20% C、2h过负荷15% 15、电力变压器的油起(A)作用。 A、绝缘和灭弧 B、绝缘和防锈 C、绝缘和散热 16、继电保护装置是由(B)组成 A、二次回路各元件 B、各种继电器
电工与电子技术试题 一、填空题（每空1分） 1、若各门电路的输入均为A和B，且A=0，B=1；则与非门的输出为_________，或非门 的输出为_________。 2、一个数字信号只有________种取值，分别表示为________ 和________ 。 3、模拟信号是在时间与幅值上________ 的，数字信号在时间与幅值上是________的。 4、根据逻辑功能的不同特点，逻辑电路可分为两大类: ________ 和________。 5、二进制数A=1011010；B=10111，则A-B=＿＿＿＿。 6、组合逻辑电路的输出仅仅只与该时刻的________ 有关，而与________ 无关。 7、将________变成________ 的过程叫整流。 8、在单相桥式整流电路中，如果负载平均电流是20A，则流过每只晶体二极管的电流是 ______A。 9、单相半波整流电路，已知变压器二次侧电压有效值为22V，负载电阻RL=10Ω，则整 流输出电压的平均值是______；流过二极管的平均电流是______；二极管承受的最高反向 电压是______。 10、三极管是________控制元件，场效应管是________控制元件。 11、逻辑函数Y=(A+B)(B+C)(C+A)的最简与或表达式为_______。 12、三极管输入特性曲线指三极管集电极与发射极间所加电压V CE一定时，与之间的关系。 13、作放大作用时，场效应管应工作在区。 14、放大电路的静态工作点通常是指__、和_。 15、某三级放大电路中，测得Av1=10,Av2=10,Av3=100,总的放大倍数是_。
电工电子技术复习题答案 一、填空题（每空1分，共30分） 1，任何一个完整的电路都必须有__电源_、_负载_和_导线_三个基本部分组成。电路的作用是对电能进行_转换_、_传输_和分配；对电信号进行_处理_和_传递_。 2、如图1所示，L为“6V 3W”灯泡，AB间电压为9伏特，当L正常发光时灯泡两端电压为__6_伏特；通过它的电流强度为__0.5_安培；所串联的电阻R的电阻值为__6__欧姆。 图1 图2 3、如图2所示，已知U AB =14V，U CD =10V，若以D点为电位参考点，V B = 6V，则V A=__20_V，V C=__10__V，电压U AC =__10__V，U BD =__6__V。 4、根据控制量和被控制量的不同, 受控源可以分为__VCVS__、__ VCCS_____、__ CCCS __和__ CCVS _四种类型。 5、已知一正弦交流电压) ? =t u V，则该电压的最大值U m + 30 628 sin( 100 2? ?=_300_。 =____V，有效值U =_100_V，频率f =_100_Hz，初相位u 6、电阻元件上任一瞬间的电压电流（伏安）关系可表示为；电感元件上任一瞬间的电压电流关系可以表示为_____；电容元件上任一瞬间的电压电流关系可以表示为______。 ∠-?∠?∠?∠-?∠? 38090,380150,2200,220120,220120
7、三相电源绕组星形联结时,已知线电压)30sin(2380?+=t u U V ωV,则线电压VW U 。=_____V ，WU U 。=_____V ，相电压U U 。=______V ，V U 。=______V ，W U 。 =______V 。 8、电路有 通路 、__开路__和__短路__三种工作状态。当电路中电流0 R U I S =、端电压U ＝0时，此种状态称作__短路__，这种情况下电源产生的功率全部消耗在 _内阻_上。 9、电阻R 1和R 2组成串联电路，已知R 1：R 2＝1：2，则通过两电阻的电流之比为I 1：I 2＝_1：1_，两电阻上电压之比为U 1：U 2＝_1：2_，功率消耗之比P 1：P 2＝_1：2_。 10、表征正弦交流电振荡幅度的量是它的_最大值__ ；表征正弦交流电随时间变化快慢程度的量是_电角频率ω__；表征正弦交流电起始位置时的量称为它的__初相__。三者称为正弦量的__三要素__。 11、电阻元件上任一瞬间的电压电流关系可表示为__；电感元件上任一瞬间的电压电流关系可以表示为_____；电容元件上任一瞬间的电 压电流关系可以表示为____。由上述三个关系式可得，__电阻__元件为即时元件；__电感__和__电容__元件为动态元件。 12、在正弦交流电路中，感抗X L 与电感量L 成__正 比，与电源频率f 成___正__比，容抗X C 与电容量C 成__反__比，与电源频率f 成__反__比。 13、在RLC 串联电路中，已知电流为5A ，电阻为30Ω，感抗为40Ω，容抗为80Ω，那么电路的阻抗为__50Ω__，该电路为__容性__性电路。电路中吸收的有功功率为_750W _，吸收的无功功率又为_1000var 。 14、三相电源绕组星形联结时,已知线电压)30sin(2380?+=t u U V ωV,则线电 压VW U 。=____V ，相电压U U 。=____V ，V U 。=____V ，W U 。 =___V 。
1、有一五色环电阻器,该电阻器的颜色为棕黑黑棕棕。这个电阻的标称阻值为() A、1000Ω B、110Ω C、100Ω D、11Ω A 2、四环电阻,若色环依次为绿、棕、红、金,则该电阻的阻值为() A、5、1kΩ B、51kΩ C、6、1kΩ D、61kΩ A 3、用三位数字332标注某电阻阻值时,代表该电阻的阻值为( ) A、3、3kΩ B、3、3Ω C、332Ω D、332kΩ A 4、有一四色环电阻器,该电阻器的颜色为黄紫红金。这个电阻的标称阻值为() A、4、7kΩ B、47kΩ C、3、6kΩ D、360Ω A 5、有一五色环电阻器,该电阻器的颜色为橙橙红红棕。这个电阻的标称阻值为() A、33、2kΩ B、332kΩ
C、2、21kΩ D、221Ω A 6、有一贴片电阻标注为104,则该电阻的阻值为( ) A、10kΩ B、100kΩ C、104Ω D、104kΩ B 7、某色码电感颜色为棕黑金金,则该电感器的标称电感量为() A、0、1μH B、1μH C、1pH D、10pH B 8、某电感器标注为151,则该电感器的标称电感量为( ) A、151μH B、150μH C、151pH
D、150pH B 9、用三位数字223标注某电容容量时,代表该电容的容量为( ) A、223pF B、22nF C、223μF D、22mF B 10、标注为4n7的电容器,其电容值为( ) A、47nF B、4、7nF C、74nF D、7、4nF B 11、标注为243的电容器,其电容值为( ) A、243pF B、24μF C、24nF D、240nF
《电工技术》习题及答案-- 整流滤波电路 -标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
第一章整流滤波电路 一、填空题 1、（1-1，低）把P型半导体N型半导体结合在一起，就形成PN结。 2、（1-1，低）半导体二极管具有单向导电性，外加正偏电压导通，外加反偏电压截至。 3、（1-1，低）利用二极管的单向导电性，可将交流电变成直流电。 4、（1-1，低）根据二极管的单向导电性性，可使用万用表的R×1K挡测出其正负极，一般其正反向的电阻阻值相差越大越好。 5、（1-1，低）锗二极管工作在导通区时正向压降大约是0.3，死区电压是。 6、（1-1，低）硅二极管的工作电压为0.7，锗二极管的工作电压为0.3。 7、（1-1，中）整流二极管的正向电阻越小，反向电阻越大，表明二极管的单向导电性能越好。 8、（1-1，低）杂质半导体分型半导体和型半导体两大类。 9、（1-1，低）半导体二极管的主要参数有、，此外还有、、等参数，选用二极管的时候也应注意。 10、（1-1，中）当加到二极管上的反向电压增大到一定数值时，反向电流会突然增大，此现象称为现象雪崩。 11、（1-1，中）发光二极管是把能转变为能，它工作于状态；光电二极管是把能转变为能，它工作于状态。 12、（1-2，中）整流是把转变为。滤波是将转变为。电容滤波器适用于的场合，电感滤波器适用于的场合。 13、（1-1，中）设整流电路输入交流电压有效值为U2，则单相半波整流滤波电路的输出直流电压U L（AV）=，单相桥式整流电容滤波器的输出直流电压U L（AV）=，单相桥式整流电感滤波器的输出直流电压U L（AV）=。 14、（1-1，中）除了用于作普通整流的二极管以外，请再列举出2种用于其他功能的二极管：，。 15、（1-1，低）常用的整流电路有和。 16、（1-2，中）为消除整流后直流电中的脉动成分，常将其通过滤波电路，常见的滤波电路有，，复合滤波电路。 17、（1-2，难）电容滤波器的输出电压的脉动τ与有关，τ愈大，输出电压脉动愈，输出直流电压也就愈。 18、（1-2，中）桥式整流电容滤波电路和半波整流电容滤波电路相比，由于电容充放电过程（a. 延长，b.缩短），因此输出电压更为（a.平滑，b.多毛刺），输出的直流电压幅度也更（a.高，
电工技术考试试题及答案01 一、选择题（共21题，每小题2分，共44分） 1、两只额定电压相同的电阻，串联接在电路中，则阻值较大的电阻(A)。 A、发热量较大 B、发热量较小 C、没有明显差别 2、万用表的转换开关是实现(A)。 A、各种测量种类及量程的开关 B、万用表电流接通的开关 C、接通被测物的测量开关 3、绝缘棒平时应(B)。 A、放置平稳 B、使他们不与地面和墙壁接触，以防受潮变形 C、放在墙角 4、绝缘手套的测验周期是(B)。 A、每年一次 B、六个月一次 C、五个月一次 5、绝缘靴的试验周期是(B)。 A、每年一次 B、六个月一次 C、三个月一次 6、在值班期间需要移开或越过遮栏时(C) A、必须有领导在场 B、必须先停电 C、必须有监护人在场 7、值班人员巡视高压设备(A)。 A、一般由二人进行 B、值班员可以干其它工作 C、若发现问题可以随时处理 8、倒闸操作票执行后，必须(B)。 A、保存至交接班 B、保存三个月 C、长时间保存
9、接受倒闸操作命令时(A)。 A、要有监护人和操作人在场，由监护人接受 B、只要监护人在场，操作人也可以接受 C、可由变电站(所)长接受 10、直流母线的正极相色漆规定为(C)电工/焊工。 A、蓝 B、白 C、赭 11、接地中线相色漆规定涂为(A)。 A、黑 B、紫 C、白 12、变电站(所)设备接头和线夹的最高允许温度为(A)。 A、85℃ B、90℃ C、95℃ 13、电流互感器的外皮最高允许温度为(B)。 A、60℃ B、75℃ C、80℃ 14、电力电缆不得过负荷运行，在事故情况下，10kV以下电缆只允许连续 (C)运行。 A、1h过负荷35% B、1.5h过负荷20% C、2h过负荷15% 15、电力变压器的.油起(A)作用。 A、绝缘和灭弧 B、绝缘和防锈 C、绝缘和散热 16、继电保护装置是由(B)组成 A、二次回路各元件 B、各种继电器 C、包括各种继电器和仪表回路 17、信号继电器动作后(C)。 A、继电器本身掉牌或灯光指示
第一章安全用电 一、填空题 ★1、安全用电的基本方针是安全第一、预防为主。 ★2、安全用电包括两方面：人身安全和设备安全。 ★3、触电伤害大致可分为两种类型：电击和电伤。 ★4、按照人体触及带电体的方式，触电可分为直接接触触电和间接接触触电。 ★5、电流流经人体的心脏、中枢神经和呼吸系统是最危险的。 ★6、人体电阻由体内电阻和皮肤表面电阻组成，其中以皮肤表面电阻为主。 ★7、在心肺复苏法中，支持生命的三项基本措施是，通畅气道、口对口人工呼吸和胸外按压。 ★8、所有运行的电器设备，如电动机、电气柜等，必须进行妥善的接地或接零。 二、选择题 ★1、在以接地电流入地点为圆心， D m为半径范围内行走的人，两脚之间承受跨步电压。 A、1000 B、100 C、50 D、20 ★2、50mA电流属于 C 。 A、感知电流 B、摆脱电流 C、致命电流 ★3、在下列电流路径中，最危险的是 A 。 A、左手—前胸 B、左手—双脚 C、右手—双脚 D、左手—右手 ★4、人体电阻一般情况下取 C 考虑。 A、1-10Ω B、10-100Ω C、1kΩ-2kΩ D、10kΩ-20kΩ ★5、电气灭火在断电前不可选择下列哪些灭火器灭火 B 。 灭火器 B、泡沫灭火器 A、CO 2
C、1211灭火器 D、干粉灭火器 ★6、下列导体色标，表示接地线的颜色是 D 。 A、黄色 B、绿色 C、淡蓝 D、绿/黄双色 三、判断题 ★1、安全用电是衡量一个国家用电水平的重要标志之一。（√） ★2、触电事故的发生具有季节性。（√） ★3、由于城市用电频繁，所以触电事故城市多于农村。（×） ★4、电灼伤、电烙印和皮肤金属化属于电伤。（√） ★5、跨步电压触电属于直接接触触电。（×） ★6、两相触电比单相触电更危险。（√） ★7、0.1A电流很小，不足以致命。（×） ★8、交流电比同等强度的直流电更危险。（√） ★9、在任何环境下，36V都是安全电压。（×） ★10、因为零线比火线安全，所以开关大都安装在零线上。（×） ★11、为使触电者气道畅通，可在触电者头部下面垫枕头。（×） ★12、如果救护过程经历了5小时，触电者仍然未醒，应该继续进行。（√）★13、触电者昏迷后，可以猛烈摇晃其身体，使之尽快复苏。（×） ★14、电气设备必须具有一定的绝缘电阻。（√） ★15、胸部按压的正确位置在人体胸部左侧，即心脏处。（×） ★16、当触电者牙关紧闭时，可用口对鼻人工呼吸法。（√） 第二章电路基础知识 一、填空 ★1.电路是由电源、导线、开关和用电器等组成的闭 合回路。电路的作用是实现电能的转换和信息的传递。 ★2.电路通常有通路、短路和开路三种状态。 ★3.电荷的定向移动形成电流。 ★4.在一定温度下下，导体的电阻和它的长度成正比，而和它的横截面 积成反比。 ★★5.阻值为10KΩ、额定功率为1/4W的电阻器，使用时允许的最大电压为 50 V。 ★★6.某礼堂有40盏白炽灯，每盏灯的功率为100W，全部点亮2h后，消耗的
电工技术应用题库
————————————————————————————————作者：————————————————————————————————日期：
1.有一五色环电阻器，该电阻器的颜色为棕黑黑棕棕。这个电阻的标称阻值为（） A.1000Ω B.110Ω C.100Ω D.11Ω A 2.四环电阻，若色环依次为绿、棕、红、金，则该电阻的阻值为（） A. 5.1kΩ B.51kΩ C. 6.1kΩ D.61kΩ A 3.用三位数字332标注某电阻阻值时，代表该电阻的阻值为（） A. 3.3kΩ B. 3.3Ω C.332Ω D.332kΩ A 4.有一四色环电阻器，该电阻器的颜色为黄紫红金。这个电阻的标称阻值为（） A. 4.7kΩ B.47kΩ C. 3.6kΩ D.360Ω A 5.有一五色环电阻器，该电阻器的颜色为橙橙红红棕。这个电阻的标称阻值为（） A.33.2kΩ B.332kΩ
C. 2.21kΩ D.221Ω A 6.有一贴片电阻标注为104，则该电阻的阻值为（） A.10kΩ B.100kΩ C.104Ω D.104kΩ B 7.某色码电感颜色为棕黑金金，则该电感器的标称电感量为（） A.0.1μH B.1μH C.1pH D.10pH B 8.某电感器标注为151，则该电感器的标称电感量为（） A.151μH B.150μH C.151pH
D.150pH B 9.用三位数字223标注某电容容量时，代表该电容的容量为（） A.223pF B.22nF C.223μF D.22mF B 10.标注为4n7的电容器，其电容值为（） A.47nF B. 4.7nF C.74nF D.7.4nF B 11.标注为243的电容器，其电容值为（） A.243pF B.24μF C.24nF D.240nF
2019年电工技术试题及答案 1、电压互感器有三种接线方式，分别为：Y，y，d接线，Y，y接线，V，v 接线。 2、发电机并列条件：待并发电机与运行系统的电压、频率、相位之差小于规定值。 3、零序电流保护主要由零序电流(电压)滤过器、电流继电器和零序方向继电器三部分组成。 4、继电保护装置必须满足选择性、快速性、灵敏性和可靠性四个基本要求。 5、电流继电器的主要技术参数是动作电流、返回电流和返回系数。 6、电力生产的几个主要环节是发电厂、变电所、输电线。 7、二次回路的电路图按任务不同可分为三种，即原理图、展开图和安装接线图。 8、所谓不对应原理是指控制开关的位置与断路器的位置不对应。 9、变压器油在多油断路器中起绝缘和灭弧作用，在少油断路器中仅起灭弧作用。 10、检查二次回路的绝缘电阻应使用1000V的摇表。 11、安装接线图包括：屏面布置图、屏背面接线图和端子排图。 12、中心信号装置包括中心事故信号和中心预告信号两大部分。 13、电力系统中的消弧线圈按工作原理可以分为谐振补偿、过补偿、欠补偿三种方式。14、安全工作规程是中规定：设备对地电压高于250V为高电压；在250V以下为低电压；安全电压为36V以下；安全电流为10mA以下。 15、值班人员因工作需要移开遮栏进行工作，要求的安全距离是10kＶ时0.7 m，35kＶ时1.0 m，110kＶ时1.5 m，220kＶ时3.0m。
16、雷雨天气需要巡视室外高压设备时，应穿绝缘靴，并不得接近避雷器、避雷针和接地装置。 17、遇有电气设备着火时，应立即将该设备的电源切断，然后进行灭火。 18、值班运行工的常用工具有钢丝钳、螺丝刀、电工刀、活板手、尖嘴钳、电烙铁和低压试电笔等。 19、在变压器的图形符号中Ｙ表示三相线圈星形连接。 20、变电站（所）控制室内信号一般分为电压信号；电流信号；电阻信号。 21、在带电设备四周严禁使用皮尺、线尺、金属尺和进行测量工作。 22、带电设备着火时应使用干粉、1211、二氧化碳灭火器，不得使用泡沫灭火器灭火。 23、变电站（所）常用直流电源有蓄电池、硅整流、电容储能。 24、变电站（所）事故照明必须是独立电源，与常用照明回路不能混接。 25、高压断路器或隔离开关的拉合操作术语应是拉开、合上。 26、继电保护装置和自动装置的投解操作术语应是投入、解除。 27、验电装拆接地线的操作术语是装设、拆除。 28、每张操作票只能填写一个操作任务，每操作一项，做一个记号“√”。 29、已执行的操作票注明“已执行”。作废的操作应注明“作废”字样。这两种操作票至少要保存三个月。 30、在晶体管的输出特性中有三个区域分别是截距、放大区和饱和区。 31、在阻、容、感串联电路中，只有电阻是消耗电能，而电感和电容只是进行能量变换。
一、填空题 1．已知图中 U1＝2V， U2＝-8V，则U AB＝-10。 2．电路的三种工作状态是通路、断路、短路。 3．有三个6Ω的电阻，若把它们串联，等效电阻是 18 Ω；若把它们并联，等效电阻 2Ω；若两个并联后再与第三个串联，等效电阻是 9 Ω。 4．用电流表测量电流时，应把电流表串联在被测电路中；用电压表测量电压时，应把电压表与被测电路并联。 5．电路中任意一个闭合路径称为回路；三条或三条以上支路的交点称为节点。 6．电路如图所示，设U=12V、I=2A、R=6Ω，则U AB= -24 V。 7．直流电路如图所示，R1所消耗的功率为2W，则R2的阻值应为 2 Ω。 8．电路中电位的参考点发生变化后，其他各点的电位均发生变化。 9．在直流电路中，电感可以看作短路，电容可以看作断路。 9．我国工业交流电采用的标准频率是 50 Hz。 10．三相对称负载作三角形联接时，线电流I L与相电流I P间的关系是：I P＝3 I L。 11．电阻元件是耗能元件，电容元件是储能元件。
12．已知一正弦电压u=311sin(628t-60o)V ，则其最大值为 311 V ，频率为 100 Hz ，初相位为 -60o 。 13．在纯电阻交流电路中，已知电路端电压u=311sin(314t-60o)V ，电阻R=10Ω，则电流I=22A,电压与电流的相位差φ= 0o ，电阻消耗的功率P= 4840 W 。 14．三角形联结的三相对称负载，若线电压为380 V ，则相电压为 380 V ；若相电流为10 A ，则线电流为 17.32 A 。 15．式Q C =I 2X C 是表示电容元件在正弦电路中的 无功 功率计算公式。 16．正弦交流电压的最大值U m 与其有效值U 之比为 2 。 17．电感元件是一种储能元件，可将输入的电能转化为 磁场 能量储存起来。 18．若三相电动势依次达到最大值的次序为e 1—e 2—e 3，则称此种相序为 正序 。 19．在正弦交流电路中，电源的频率越高，电感元件的感抗越 大 。 20．已知正弦交流电压的有效值为200V ，频率为100Hz ，初相角为30o，则其瞬时值表达式u= 282.8sin （628t+30o） 。 21．正弦量的三要素是 最大值或有效值 、 频率 和 初相位 。 22．对称三相电源是指三个 幅值 相同、 频率 相同和 相位互差120o 的电动势电源。 23．电路有 通路 、 开路 和 短路 三种工作状态。当电路中电流0 R U I S 、端电压U ＝0时，此种状态称作 短路 ，这种情况下电源产生的功率全部消耗在 内阻 上。
1.有一五色环电阻器，该电阻器的颜色为棕黑黑棕棕。这个电阻的标称阻值为（） A.1000Ω B.110Ω C.100Ω D.11Ω A 2.四环电阻，若色环依次为绿、棕、红、金，则该电阻的阻值为（） A. 5.1kΩ B.51kΩ C. 6.1kΩ D.61kΩ A 3.用三位数字332标注某电阻阻值时，代表该电阻的阻值为（） A. 3.3kΩ B. 3.3Ω C.332Ω D.332kΩ A 4.有一四色环电阻器，该电阻器的颜色为黄紫红金。这个电阻的标称阻值为（） A. 4.7kΩ B.47kΩ C. 3.6kΩ D.360Ω A 5.有一五色环电阻器，该电阻器的颜色为橙橙红红棕。这个电阻的标称阻值为（） A.33.2kΩ B.332kΩ
C. 2.21kΩ D.221Ω A 6.有一贴片电阻标注为104，则该电阻的阻值为（） A.10kΩ B.100kΩ C.104Ω D.104kΩ B 7.某色码电感颜色为棕黑金金，则该电感器的标称电感量为（） A.0.1μH B.1μH C.1pH D.10pH B 8.某电感器标注为151，则该电感器的标称电感量为（） A.151μH B.150μH C.151pH
D.150pH B 9.用三位数字223标注某电容容量时，代表该电容的容量为（） A.223pF B.22nF C.223μF D.22mF B 10.标注为4n7的电容器，其电容值为（） A.47nF B. 4.7nF C.74nF D.7.4nF B 11.标注为243的电容器，其电容值为（） A.243pF B.24μF C.24nF D.240nF
电工技术复习题 一、填空题 1．某元件上电压和电流的参考方向一致，称为 方向，P=UI ，当p>0时，该元件为 型，p<0时该元件为 型。 2．对于有n 个结点，b 条支路的电路，用支路电流法求各支路电流时，可列出 个独立的KCL 方程，列出 个独立的KVL 方程。 3．电阻的星形联接和三角形联接可等效互换，已知对称时三角形的三个电阻都为R ，则星形电阻= 。 4．负载获得最大功率的条件是 ，负载的最大功率为 。 5．利用戴维南定理可把任何 的二端网络，用 的电路模型来代替。 6．如图所示电路U ab = 。 7．流过元件的电流实际 方向与参考方向 时电流为正值；实际方向与参考方向 时电流为负值。 8．电路中两点间的电压就是两点间的 之差，电压的实际方向是从 点指向 点。 9． 电路分析的直接对象是那些实用的电磁器件所构成的 。 10．实际电压源可以用一个 和电阻 的模型来表征，实际电流源可以用一个 和电阻 的模型来表征。实际电压源和实际电流源进行等效互换的条件是 和 。 11．将电荷量为C q 6102-?=的检验电荷，从电场中A 点移到B 点，电场力做了J 4102-?的功，则A 、B 两点间的电压AB U = 。 12．当参考点改变时，电路中各点的电位值将 ，任意两点间的电
压值将。 13．正弦交流电流A 14? =,则有效值I= ，周期 14 - . t sin( i) 45 314 ?＝。电流相量形式T= ，角频率ω＝，初相位 为。 14．电感元件对正弦交流电流有作用，其在直流电路中可视为。 15．如图所示电路中，V1和V的读数分别为3V、5V，当V2的读数为4V 时，方框中的元件为；当V2的读数为8V时，方框中的元件为；当V2的读数为2V时，方框中的元件为。 16．RLC串联电路在一定条件下会发生谐振，其条件是__________________。 I。（填最大或最小）若电源电压有效值固定，则谐振时电路的电流 17．、、称为正弦量的三要素。 18．功率因数决定了______功率的大小，提高功率因数的常用方法是____ 。 19．变压器有“三变”作用，即、、。 20．电路产生过渡过程的两个必要条件是、。 21．电容的可以跃变，电感的可以跃变。 22．电容中的电流取决于，电感的端电压取决于。 23．同一个一阶电路的零状态响应、零输入响应和全响应的时间常数。（相同还是不同） 24．电容在充放电过程中，时间常数越大，则充放电的速度。 25．理论上暂态所持续的时间是，实际工程上一般取暂态所
《电工与电子技术基础》试题 为突出对电工技术基本概念、 基本规律和基本分析方法及实际知 识的掌握，理解与应用，建议如下题型分配： 题型分配 填空题 选择 题 判断题 简答简 算题 综合题（含电路分 析、计算、电路设 计） 小题数 10空 10 10 6 2 总分 10 20 20 30 20 一．填空题 （每空 1分，共 10 分） 1．电路如下图所示，已知： I 1 2A ， I 2 3A ，则 I 3 2、如图所示电路，则 B 、C 间的等效电阻 R BC = ， A 、C 间的等效电 R AC = 若在 A 、 C 间加 10V 的电压时，则图中电流 I= A 。 答案： R BC = 4 Ω ， R A C = 10 Ω ， I= 1 A 。 3、如图所示的电路中，已知 I 1=0.01A ，I 2=0.3A ，则 I 3= A 答案： I 3= 0.29 A 。 4、把一只 110V 、 9W 的指示灯接在 380V 的电源上，应串联 欧的电阻，串接电阻的功 率为 W 。 答案：应串联 3300 欧的电阻，串接电阻的功率为 22 W 。 5. 市用照明电压是 220V ，接入一个标有 220V ， 100W 的白炽灯后，灯丝上通过的电流的有 效值是 __________ 。 8Ω C
答案： 0.45A 6、有只额定值分别为 40Ω 、 10W 的电阻，其额定电流为 A ，额定电压为 V 答案：额定电流为 0.707 A ，额定电压为 20 V 。 7、有一个 1KW,220V 的电炉， 正常工作时电流是 A; 若不考虑温度对电阻的影响， 则 电炉的电阻是 欧；若把它接入 110V 的电压上，它的实际功率是 。 答案：工作时电流是 4.5 A ，电炉的电阻是 48.4 欧，实际功率是 250W 。 8、有一电源，当两端开路时，电源的端电压为 10V ，同 6Ω 的电阻连接时，路端电压为 9V ， 则电源电动势为 V ，内阻为 Ω . 答案：电源电动势为 10 V ，内阻为 0.667 Ω . 9、如图 10 所示： 答U= -1 V ， U 1= -15 V 。 10、有 R 1和 R 2 两个电阻串联，已知 R 1=2R 2， R 1消耗功率为 8W ，则 R 2消耗的功率为 W 答案： R 2 消耗的功率为 4 W 。 11．在纯电感电路中， 电压相位 电流 90°，在纯电容电路中， 电压相位 电 流 90 °。 答案：超前于、滞后于 12、工频电流的频率 f= Hz ，周期 T= s ，角频率 ω = rad/s 答案： f= 50 Hz ，周期 T= 0.02 s ，角频率 ω= 314 rad/s 。 13、设 u=311sin314t 伏，则此电压的最大值为 ，有效值为 ，频率 为 ，初相位为 。 答案：最大值为 311 伏 ，有效值为 220 伏 ，频率为 50 赫兹 ，初相位为 0 。 14、在纯电感电路中，已知 u=10sin(100t+30 ?)V,L=0.2H, 则该电感元件的感抗 X L = Ω ，流经电感元件的电流 I= A ，电感的有功功率 P= W 答案： X L = 20 Ω ，I= 0.5 A ，P= 0 W 。 15、在纯电容电路中，已知 u=10sin(100t+30 ?)V,C= 20μF ，, 则该电容元件的容抗 X C = Ω，流经电容元件的电流 I= A ，电容的有功功率 P= W U 2=-2V 2 U 1=3V 图 10 U U= V U=10V
机电、数控电工电子技术试题库 一、填空题(共133题，每空一分) 1、电力系统中一般以大地为参考点，参考点的电位为 0伏电位。 2、欧姆定律一般可分为部分电路的欧姆定律和全电路欧姆定律。 3、部分电路的欧姆定律是用来说明电路中电压、电流和电阻三个物理量之间关系的 定律。 4、全电路欧姆定律，说明了回路中电流Ⅰ与电源电动势的代数和成比， 而与回路中的及之和成反比。 5、导体电阻的单位是欧姆，简称欧，用符号表示，而电阻率则用符 号表示。 6、已知电源电动势为E，电源的内阻压降为U0，则电源的端电压U= E-U O。 7、有一照明线路，电源端电压为２２０伏，负载电流为１０安，线路的总阻抗为０.2 欧姆，那么负载端电压为218伏。 8、串联电路中的处处相等，总电压等于各电阻上之和。 9、一只２２０伏１５瓦的灯泡与一只２２０伏１００瓦的灯泡串联后，接到２２０伏 电源上，则15 瓦灯泡较亮，而 100 瓦灯泡较暗。 10、１度电就是１千瓦的功率做功１小时所消耗的电量，所以它的单位又叫千瓦 时。 11、频率是单位时间内交流电重复变化的次数。 12、某正弦交流电流，频率为５０赫，最大值为２０安，初相位为－４０°，此正弦交 流电的瞬时值表达式为u=20sin(314t- ４０°) ，相量式为。13、如果用交流电压表测量某交流电压，其读数为３８０伏，此交流电压的最大值为 537伏。 14、把一个１００欧的电阻元件接到频率为５０赫、电压为１０伏的正弦交流电源上， 其电流为0.1A 安。 15、有一电感Ｌ为０．０８亨的纯电感线圈，通过频率为５０赫的交流电流，其感抗 X L＝25.12 欧。如通过电流的频率为10000赫，其感抗X L＝5024 欧。 16、一个１０微法的电容接在５０赫的交流电源上，其容抗X C＝318欧，如接在2000 赫的交流电源上，它的容抗X C＝7.95 欧。 17、某正弦交流电流为ｉ＝100sin（6280t- π／4）毫安，它的频率ｆ＝1000Hz ， 周期Ｔ＝0.001 秒，角频率ω＝ 6280 ，最大值Im= 100mA，有效值Ｉ＝100/1.414 mA ，初相位φ＝π／4 。 18、已知两交流电流分别为i１＝15sin(314t＋45°)安，i２＝10sin(314t－３0°）安， 它们的相位差为75 °。 19、在纯电感交流电路中，电感元件两端的电压相位超前电流90度。 20、在纯电容交流电路中，电容元件两端的电压相位滞后电流90 度。 21、在纯电阻交流电路中，电阻元件通过的电流与它两端的电压相位同相。 22、交流电路中的有功功率用符号P 表示，其单位是 W 。 23、交流电路中的无功功率用符号 Q 表示，其单位是VAR 。 24、交流电路中的视在功率用符号S 表示，其单位是 VA 。 25、三相正弦交流电的相序，就是三相交流电到达最大值的顺序。 26、如三相对称负载采用星形接法时，则负载的相电压等于电源的相电压，线电流
一、选择题（单选15个，每题1分，共15分） 1. 如图所示电路中各电量的参考方向均与真实方向一致，则该电路对应的正确表达式为：（） A、 I=（U+US）/R B、 I=（US -U）/R C、 I=（U- US）/R D、 I= US/R 2. 某灯泡上标有“220V、100W”字样，则220V是指。 A、最大值 B、瞬时值 C、从有效值 D、平均值 3. 额定电压均为220V的40W、60W和100W三只灯泡串联接在220V的电源上,它们的发热量由大到小排列为。 A、 100W、60W和40W； B、 40W、60W和100W； C、 100W、40W和60W； D、 60W、100W和40W 4. 下图所示电路，下面的表达式中正确的是（）。 A、 U1=-R1U/(R1+R2) B、 U2=R2U/(R1+R2) C、 U2=-R2U/(R1+R2) 5. 下面哪一种说法是正确的（） A、电流的实际方向规定；从高电位指向低电位。 B、电流的实际方向规定是正电荷移动的方向。 C、电流的实际方向规定是负电荷移动的方向。 6. 用电器铭牌上标注的额定电压是指（） A、有效值 B、平均值 C、最大值 D、瞬时值 7. 电路中主要物理量是（） A、电流、电压、电功率 B、电压、电工率
C、电流、电压 D、电流、电工率 8. 由10伏的电源供电给负载1A得电流，如果电流到负载往返线路的总电阻1欧，那么负载的端电压应为（） A、11伏 B、8伏 C、12伏 D、9伏 9. a点电压5V，b点电压－3V，那么Uba=（）V。 A、2V B、8V C 、－8V D、－2V 10. ６欧与３欧的两个电阻并联，它的等效电阻值应为（）。 A、3欧 B、2欧 C、0.5欧 D、9欧 11. 电路是电流的（）。 A、开路 B、通路 C、回路 D、短路 12. 三个阻值相同的电阻串联，其总电阻等于一个电阻值的（）。 A、1/3倍 B、3倍 C、6倍 D、4/3倍 13. 将2欧与3欧的两个电阻串联后，接在电压为10伏的电源上，2欧电阻上消耗的功率为（）。 A、 4瓦 B、6瓦 C、8瓦 D、10瓦 14. 当导体材料及长度确定之后，如果导体截面越小，导体的电阻值则（）。 A、不变 B、越大 C、越小 15. 三个阻值相同的电阻Ｒ，两个并联后与另一个串联，其总电阻等于（）。 A、Ｒ B、（1/3）Ｒ C、（1/2）Ｒ D、1.5Ｒ 二、多选题（多选5个，每题2分，共10分。）
电工电子技术试题 一、填空题(共133题，每空一分) 1、电力系统中一般以大地为参考点，参考点的电位为 0伏电位。 2、欧姆定律一般可分为部分电路的欧姆定律和全电路欧姆定律。 3、部分电路的欧姆定律是用来说明电路中电压、电流和电阻三个物理量之间关系的定律。 4、全电路欧姆定律，说明了回路中电流Ⅰ与电源电动势的代数和成比，而与回路中的 及之和成反比。 5、导体电阻的单位是欧姆，简称欧，用符号表示，而电阻率则用符号表示。 6、已知电源电动势为E，电源的内阻压降为U0，则电源的端电压U= E-U O。 7、有一照明线路，电源端电压为２２０伏，负载电流为１０安，线路的总阻抗为０.2欧姆，那么负载端电 压为 218 伏。 8、串联电路中的处处相等，总电压等于各电阻上之和。 9、一只２２０伏１５瓦的灯泡与一只２２０伏１００瓦的灯泡串联后，接到２２０伏电源上，则 15 瓦灯 泡较亮，而 100 瓦灯泡较暗。 10、１度电就是１千瓦的功率做功１小时所消耗的电量，所以它的单位又叫千瓦时。 11、频率是单位时间内交流电重复变化的次数。 12、某正弦交流电流，频率为５０赫，最大值为２０安，初相位为－４０°，此正弦交流电的瞬时值表达式 为 u=20sin(314t- ４０°) ，相量式为。 13、如果用交流电压表测量某交流电压，其读数为３８０伏，此交流电压的最大值为 537 伏。 14、把一个１００欧的电阻元件接到频率为５０赫、电压为１０伏的正弦交流电源上，其电流为 0.1A 安。 15、有一电感Ｌ为０．０８亨的纯电感线圈，通过频率为５０赫的交流电流，其感抗X L＝ 25.12 欧。如 通过电流的频率为10000赫，其感抗X L＝ 5024 欧。 16、一个１０微法的电容接在５０赫的交流电源上，其容抗X C＝ 318 欧，如接在2000赫的交流电源上， 它的容抗X C＝ 7.95 欧。 17、某正弦交流电流为ｉ＝100sin（6280t- π／4）毫安，它的频率ｆ＝ 1000Hz ，周期Ｔ＝ 0.001 秒， 角频率ω＝ 6280 ，最大值Im= 100mA ，有效值Ｉ＝ 100/1.414 mA ，初相位φ＝π／4 。 18、已知两交流电流分别为i１＝15sin(314t＋45°)安，i２＝10sin(314t－３0°）安，它们的相位差为75 °。 19、在纯电感交流电路中，电感元件两端的电压相位超前电流 90 度。 20、在纯电容交流电路中，电容元件两端的电压相位滞后电流 90 度。 21、在纯电阻交流电路中，电阻元件通过的电流与它两端的电压相位同相。 22、交流电路中的有功功率用符号 P 表示，其单位是 W 。 23、交流电路中的无功功率用符号 Q 表示，其单位是 VAR 。 24、交流电路中的视在功率用符号 S 表示，其单位是 VA 。 25、三相正弦交流电的相序，就是三相交流电到达最大值的顺序。 26、如三相对称负载采用星形接法时，则负载的相电压等于电源的相电压，线电流等于相电流的 1 倍。 27、如三相对称负载采用三角形接法时，则负载的相电压等于电源的线电压，线电流等于相电流的3 倍。 28、在三相对称电路中，已知线电压Ｕ、线电流Ｉ及功率因数角φ，则有功功率Ｐ＝ＵＩCOSφ，无功功率 Ｑ＝ＵＩSINφ，视在功率Ｓ＝ＵＩ。 29、已知某电源的相电压为６千伏，如将其接成星形，它的线电压等于 63伏。 30、当三相发电机的三相绕组联成星形时，其线电压为３８０伏，它的相电压为 220 伏。
14. 15. l==f 南大学现代远程教育课程考试（专科）复习题及参考答案 1. 2. 3. 4. 5. 6. 7. 选择题： 电感L 的单位是 A.法拉 B. 亨利 C. 欧姆 电源有载工作中，增加 电路的负载引起的结果是 A.电源端电压减小，电源电流减小 C.电源端电压减小，电源电流增大 关于电流的说法中，正确的是 A.电流是标量，没有正负 C.电流是矢量，没有正负 关于电源、负载和功率 的说法中， A.电源一定吸收功率 C.负载一定吸收功率 电容C 的单位是 A.法拉 B. 亨利 负载获得最大功率的条件是： A.负载电阻大于电源内阻 C.负载电阻小于电源内阻 当求解电路中每一条支路的电流时， A.支路法 B. 节点法 B. D. 正确的是 B. D. C. 8. 9. 10. 11. 12. 13. [ D. ] 瓦特 B. D. 欧姆 [] 电源电流减小 电源电流增大 电源端电压增大， 电源端电压增大， [] 电流是标量，有正负 电流是矢量，有正负 [] 电源一定发出功率 电源和负载都可能吸收功率 [] D. 瓦特 [] 负载电阻等于电源内阻 负载电阻大于、等于或小于电源内阻都可能 ] B. D. 采用何种方法比较简单 C. 回路法 D. 戴维宁定理 电阻元件上电流、电压的参考方向不一致， A. U IR B. U IR 应用叠加定理时，当电压源单独作用时， A.开路 B. 短路 C. 下面的电路不属于动态电路的是 A.纯电阻电路 C. RL 电路 直流电源、开关 S 、电容 A.立即亮并持续 C.由亮逐渐变为不亮 则其伏安关系的表达式应为 C. D. Gu 代替其他电流源用 电阻 D. B. D. RC C 和灯泡串联电路, B. D. 关于RL 电路的时间常数，下面说法正确的是 A. 与R L 成正比 C.与R 成反比，与L 成正比 RC 电路的时间常数 A. 与R C 成正比 C.与R 与反比，与C 成正比 电路的过渡过程的变化规律是按照 A.指数 B. C.正弦 D. 动态电路工作的全过程是 B . B . D. D. 导线 [] 含储能元件的电路 电路 S 闭合前C 未储能，当开关 S 闭合后灯泡[] 始终不亮 由不亮逐渐变亮 [ 与R 、L 成反比 与R 成正比，与 L 成反比 与R 、C 成反比 与 R 成正比，也 [] 对数 余弦 [] C 成正比
电工技术题目及答案解析： 一、选择题： 1、如图1—1 C ） （考点：基尔霍夫定律的应用） ( A ) U s1 – R 1I 1 + R 3I S = 0 ( B ) U S2 + R 3I S + R 2I S = 0 ( C ) U S1 –R 1I 1 – U S2 – R 2I 2 =0 解析: 要避开，不要列含有电流源的回路方程。 2、（考点：电路的功与功率，电流、电压的参考方向） ( A ) 3W ( B ) -3W ( C ) 4W 图1—2 3 I 1 U 6 3U 1
解析:电流方向与电压的降压方向一致则为关联方向。 3、如图1—3所示，求电流I ( A) 0.2A ( B ) -0.2A ( C ) 1.6A 二、判断题： 1、凡是网孔都是回路，凡是回路都是网孔。（ X ） 2、叠加原理适用于任何电路系统。（ X ） 3、叠加原理指出,任何一支路中产生的电压（或电流）等于各个独立源单独作用时在该支路所产生的电压（或电流）的代数和。（对） 三、计算题： 1、（考点：等效电路）如图1—4所示，求电路中流过ab 支路cd 支路的电流I ab 和I cd 。 解析: 图1—4
2、（考点：戴维宁定理）如图1—5所示电路 图,U s1=24V,U s2=6V,I s=10A,R2=R3=R L=2Ω.试用戴维宁定理求电流I L。 图1—5 解析：
3、（考点：基尔霍夫定律）如图1—6所示，用支路电路法求电路中各支路电流。以知U s1=30V,U S2=24V,I S=1A,R1=6Ω,R2=R3=12Ω. 解析:
