一、电气图定义
用电气图形符号、带注释的围框或简化外形表示电气系统或设备中组成部分之间相互关系及其连接关系的一种图。广义地说表明两个或两个以上变量之间关系的曲线，用以说明系统、成套装置或设备中各组成部分的相互关系或连接关系，或者用以提供工作参数的表格、文字等，也属于电气图之列。
二、电气图分类
1、系统图或框图：用符号或带注释的框，概略表示系统或分系统的基本组成、相互关系及其主要特征的一种简图。
2、电路图：用图形符号并按工作顺序排列，详细表示电路、设备或成套装置的全部组成和连接关系，而不考虑其实际位置的一种简图。目的是便于详细理解作用原理、分析和计算电路特性。
3、功能图：表示理论的或理想的电路而不涉及实现方法的一种图，其用途是提供绘制电路图或其他有关图的依据。
4、逻辑图：主要用二进制逻辑（与、或、异或等）单元图形符号绘制的一种简图，其中只表示功能而不涉及实现方法的逻辑图叫纯逻辑图。
5、功能表图：表示控制系统的作用和状态的一种图。
6、等效电路图：表示理论的或理想的元件（如R、L、C）及其连接关系的一种功能图。
7、程序图：详细表示程序单元和程序片及其互连关系的一种简图。
8、设备元件表：把成套装置、设备和装置中各组成部分和相应数据列成的
表格其用途表示各组成部分的名称、型号、规格和数量等。
9、端子功能图：表示功能单元全部外接端子，并用功能图、表图或文字表示其内部功能的一种简图。
10、接线图或接线表：表示成套装置、设备或装置的连接关系，用以进行接线和检查的一种简图或表格。
⑴单元接线图或单元接线表：表示成套装置或设备中一个结构单元内的连接关系的一种接线图或接线表。（结构单元指在各种情况下可独立运行的组件或某种组合体）
⑵互连接线图或互连接线表：表示成套装置或设备的不同单元之间连接关系的一种接图或接线表。（线缆接线图或接线表）
⑶端子接线图或端子接线表：表示成套装置或设备的端子，以及接在端子上的外部接线（必要时包括内部接线）的一种接线图或接线表。
⑷电费配置图或电费配置表：提供电缆两端位置，必要时还包括电费功能、特性和路径等信息的一种接线图或接线表。
11、数据单：对特定项目给出详细信息的资料。
12、简图或位置图：表示成套装置、设备或装置中各个项目的位置的一种简图或一咱图叫位置图。指用图形符号绘制的图，用来表示一个区域或一个建筑物内成套电气装置中的元件位置和连接布线。
三、电气图的特点
1、电气图的作用：阐述电的工作原理，描述产品的构成和功能，提供装接和使用信息的重要工具和手段。
2、简图是电气图的主要表达方式，是用图形符号、带注释的围框或简化外形表示系统或设备中各组成部分之间相互关系及其连接关系的一种图。
3、元件和连接线是电气图的主要表达内容
⑴一个电路通常由电源、开关设备、用电设备和连接线四个部分组成，如果将电源设备、开关设备和用电设备看成元件，则电路由元件与连接线组成，或者说各种元件按照一定的次序用连接线起来就构成一个电路。
⑵元件和连接线的表示方法
①元件用于电路图中时有集中表示法、分开表示法、半集中表示法。
②元件用于布局图中时有位置布局法和功能布局法。
③连接线用于电路图中时有单线表示法和多线表示法。
④连接线用于接线图及其他图中时有连续线表示法和中断线表示法。
4、图形符号、文字符号（或项目代号）是电气图的主要组成部分。一个电气系统或一种电气装置同各种元器件组成，在主要以简图形式表达的电气图中，无论是表示构成，表示功能，还是表示电气接线等等，通常用简单的图形符号表示。
5、对能量流、信息流、逻辑流、功能流的不同描述构成了电气图的多样性。一个电气系统中，各种电气设备和装置之间，从不同角度、不同侧面存在着不同的关系。
⑴能量流——电能的流向和传递。
⑵信息流——信号的流向和传递。
⑶逻辑流——相互间的逻辑关系。
⑷功能流——相互间的功能关系。
四、电气图用图形符号
1、图形符号的含义：用于图样或其他文件以表示一个设备或概念的图形、标记或字符。或图形符号是通过书写、绘制、印刷或其他方法产生的可视图形，是一种以简明易懂的方式来传递一种信息，表示一个实物或概念，并可提供有关条件、相关性及动作信息的工业语言。
2、图形符号由一般符号、符号要素、限定符号等组成。
⑴、一般符号：表示一类产品或此类产品牲的一种通常很简单的符号。
⑵、符号要素：它具有确定意义的简单图形，必须同其他图形组合以构成一个设备或概念的完整符号。
⑶、限定符号：用以提供附加信息的一种加在其他符号上的符号。它一般不能单独使用，但一般符号有时也可用作限定符号。
限定符号的类型：
①、电流和电压的种类：如交、直流电，交流电中频率的范围，直流电正、负极，中性线、中性线等。
②、可变性：可变性分为内在的和非内在的。
内在的可变性指可变量决定于器件自身的性质，如压敏电阻的阻值随电压而变化。
非内在的可变性指可变量由外部器件控制的，如滑线电阻器的阻值是借外部手段来调节的。
③、力和运动的方向：用实心箭头符号表示力和运动的方向。
④、流动方向：用开口箭头符号表示能量、信号的流动方向。
⑤、特性量的动作相关性：它是指设备、元件与速写值或正常值等相比较的动作特性，通常的限定符号是>、<、＝、≈等。
⑥、材料的类型：可用化学元素符号或图形作为限定符号。
⑦、效应或相关性：指热效应、电磁效应、磁致伸缩效应、磁场效应、延时和延迟性等。分别采用不同的附加符号加在元器件一般符号上，表示被加符号的功能和特性。限定符号的应用使得图形符号更具有多样性。
⑷、方框符号：表示元件、设备等的组合及其功能，既不给出元件、设备的细节，也不考虑所有连接的一种简单图形符号。
3、图形符号的分类
⑴、导线和连接器件：各种导线、接线端子和导线的连接、连接器件、电缆附件等。
⑵、无源元件：包括电阻器、电容器、电感器等。
⑶半导体管和电子管：包括二极管、三极管、晶闸管、电子管、辐射探测器等。
⑷电能的发生和转换：包括绕组、发电机、电动机、变压器、变流器等。
⑸开关、控制和保护装置：包括触点（触头）、开关、开关装置、控制装置、电动机起动器、继电器、熔断器、间隙、避雷器等。
⑹测量仪表、灯和信号器件：包括指示积算和记录仪表、热电偶、遥测装置、电钟、传感器、灯、喇叭和铃等。
⑺电信交换和外围设备：包括交换系统、选择器、电话机、电报和数据处理
设备、传真机、换能器、记录和播放等。
⑻电信传输：包括通信电路、天线、无线电台及各种电信传输设备。
⑼电力、照明和电信布置：包括发电站、变电站、网络、音响和电视的电缆配电系统、开关、插座引出线、电灯引出线、安装符号等。适用于电力、照明和电信系统和平面图。
⑽二进制逻辑单元：包括组合和时序单元、运算器单元、延时单元、双稳、单稳和非稳单元、位移寄存器、计数器和贮存器等。
⑾模拟单元：包括函数器、坐标转换器、电子开关等。
4、常用图形符号应用的说明
⑴、所有的图形符号，均由按无电压、无外力作用的正常状态示出。
⑵、在图形符号中，某些设备元件有多个图形符号，有优选形、其他形，形式1、形式2等。选用符号的遵循原则：尽可能采用优选形；在满足需要的前提下，尽量采用最简单的形式；在同一图号的图中使用同一种形式。
⑶、符号的大小和图线的宽度一般不影响符号的含义，在有些情况下，为了强调某些方面或者为了便于补充信息，或者为了区别不同的用途，允许采用不同大小的符号和不同宽度的图线。
⑷、为了保持图面的清晰，避免导线弯折或交叉，在不致引起误解的情况下，可以将符号旋转或成镜象放置，但此时图形符号的文字标注和指示方向不得倒置。
⑸、图形符号一般都画有引线，但在绝大多数情况下引线位置仅用作示例，在不改变符号含义的原则下，引线可取不同的方向。如引线符号的位置影响到符
号的含义，则不能随意改变，否则引起岐义。
⑹、在GB4728中比较完整地列出丑了符号要素、限定符号和一般符号，但组合符号是有限的。若某些特定装置或概念的图形符号在标准中未列出，允许通过已规定的一般符号，限定符号和符号要素适当组合，派生出新的符号。
⑺、符号绘制：电气图用图形符号是按网格绘制出来的，但网格未随符号示出。
五、电气设备用图形符号
1、电气设备用图形符号是完全区别于电气图用图形符号的另一类符号。主要适用于各种类型的电气设备或电气设备部件上，使得操作人员其用途和操作方法，也可用于安装或移动电气设备的场合，诸如禁止、警告、规定或限制等就注意的事项。
2、电气设备用图形符号的用途：识别、限定、说明、命令、警告、指示。
3、设备用图形符号须按一定比例绘制。含义明确，图形简单、清晰、易于理解、易于辩认和识别。
六、电气技术中的文字符号
1、电气技术中的文字符号分基本文字符号和辅助文字符号。基本文字符号分单字母符号和双字母符号。
2、单字母符号：用拉丁字母将各种电气设备、装置和元器件划分为23大类，每大类用一个专用单字母符号表示。如R为电阻器，Q为电力电路的开关器件类等。
3、双字母符号：表示种类的单字母与另一字母组成，其组合型式以单字母符号在前，另一个字母在后的次序列出。双字母符号中的另一个字母通常选用该类设备、装置和元器件的英文名词的首位字母，或常用缩略语，或约定俗成的习惯用字母。
4、辅助文字符号：表示电气设备、装置和元器件以及线路的功能、状态和牲的，通常也是由英文单词的前一两个字母构成。它一般放在基本文字符号后边，构成组合文字符号。
5、补充文字符号的原则：
⑴、在不违背前面所述原则的基础上，可采用国际标准中规定的电气技术文字符号。
⑵、在优先采取规定的单字母符号，双字母符号和辅助文字符号的前提下，可补充有关的双字母符号和辅助文字符号。
⑶、文字符号应按有关电气名词术语国家标准或专业标准中规定的英文术语缩写而成。同一设备若有几种名称时，应选用其中一个名称。当设备名称、功能、状态或特征为一个英文单词时，一般采用该单词的第一位字母构成文字符号，需要时也可用前两位字母，或前两个音节的首位字母，或采用常用缩略语或约定俗成的习惯用法构成；当设备名称、功能、状态或牲为二个或三个英文单词时，一般采用该二个或三个音讯的第一位字母，或采用常用缩略语或约定俗成的习惯用法构成文字符号。
⑷、因I、O易同于1和0混淆，因此，不允许单独作为文字符号使用。
七、电气技术中的项目代号
1、项目代号：用以识别图、表图、表格中和设备上的项目种类，并提供项目的层次关系、实际位置等信息的一种特定的代码。
2、通达项目代号可以将不同的图或其他技术文件上的项目（软件）与实际设备中的该项目（硬件）一一对应和联系在一起。
3、项目代号由拉丁字母、阿拉伯数字、特定的前缀符号，按照一定规则组合而成的代码。一个完整的项目代号含有四个代号段：
高层代号段，其前缀符号为“=”；
种类代号段，前缀符号为“-”；
位置代号段，其前缀符号为“+”；
端子代号段，其前缀符号为“：”。
4、种类代号：用以识别项目种类的代号。有如下三种表示方法
⑴、由字母代码和数字组成。
- K 2
种类代号段的前缀符号+项目种类的字母代码+同一项目种类的序号
- K 2 M
前缀符号+种类的字母代码+同一项目种类的序号+项目的功能字母代码
⑵、用顺序数字（1、2、3、……）表示图中的各个项目，同时将这些顺序数字和它所代表的项目排列于图中或另外的说明中，如-1、-2、-3……
⑶、对不同种类的项目采用不同组别的数字编号。如对电流继电器用11、
12、13……。
如用分开表示法表示的继电器，可在数字后加“．”
5、高层代号是指系统或设备中任何较高层次（对给予代号的项目而言）项目的代号。如S2系统中的开关Q3，表示为=S2-Q3，其中=S2为高层代号。
6、位置代号指项目在组件、设备、系统或建筑物中的实际位置的代号。位置代号由自行规定的拉丁字母或数字组成。在使用位置代号时，就给出表示该项目位置的示意图。如+204 +A +4可写为+204A4，意思为A列柜装在204室第4机柜。
7、端子代号通常不与前三段组合在一起，只与种类代号组合。可采用数字或大写字母，-S4：A表示控制开关S4的A号端子，一XT：7表示端子板XT 的7号端子。
8、项目代号的应用：
= 高层代号段 - 种类代号段（空隔）+ 位置代号段
其中高层代号段对于种类代号段是功能隶属关系，位置代号段对于种类代号段来说是位置信息。
如=A1-K1+C8S1M4表示A1装置中的继电器K1，位置在C8区间S1列控制柜M4柜中；
=A1P2-Q4K2+C1S3M6表示A1装置P2系统中的Q4开关中的继电器K2，位置在C1区间S3列操作柜M6柜中。
八、电气图的一般规则
1、电气图面的构成：边框线、图框线、标题栏、会签栏组成。
2、幅面及尺寸：边框线围成的图面啊图纸的幅面。
⑴、幅面尺寸分五类：A0-A4见表1
A0-A2号图纸一般不得加长。
A3、A4号图纸可根据需要，沿短边加长。
⑵、选择幅面尺寸的基本前提：保证幅面布局紧凑、清晰和使用方便。
⑶、幅面选择考虑因素：①、所设计对象的规模和复杂程度。
②、由简图种类所确定的资料的详细程度。
③、尽量选用较小幅面。
④、便于图纸的装订和管理。
⑤、复印和缩微的要求。
⑥、计算机辅助设计的要求。
3、标题栏是用以确定图样名称、图号、张次、更改和有关人员签名等内容的栏目，相当于图样的“铭牌”。
标题栏的位置一般在图纸的右下方或下方。标题栏中的文字方向为看图方向，会签栏是供各相关专业的设计人员会审图样时签名和标注日期用。
4、图样编号由图号和检索号两部分组成。
5、图幅的区分：在图的边框处，竖边方向用大写拉丁字母，横边方向用阿拉伯数字，编号的顺序从标题栏相对的左上角开始，分区数就是偶数。区的代号为字母+数字。
如在相同图号第34张A6区内，标记为34/A6；
图号3219的单张图F3区内，标记为：图3219/F3；
图号为4752的第28张图G8区内，标记为图4752/28/G8；在=S2系统单张图C2区内标记为=S2/C2；
在=SP系统第31张图E7区内，标记为=SP1/E7
加长号图幅尺寸
标题栏
兴安盟伊尔施东郊66kV变电站扩建电气安装工程 电缆敷设施工方案 兴安盟兴电电力安装有限责任公司 2012年8月15日
批准：年月日审核：年月日编写：年月日
目录 一、概述 二、施工前的准备 三．施工工序流程 四、施工步骤 五、施工技术措施: 六、施工安全措施 七、安全注意事项：
一、概述 1.1 工程概况 本期220kV伊尔施变电站66kV配出线路中1回至66kV伊尔施东郊变电站，故需在66kV伊尔施东郊变电站扩建1回66kV出线间隔。此出线间隔利用现有的预留间隔进行扩建。由于66kV伊尔施东郊变电站原电原线间隔（阿伊线间隔）为隔离开关进线，因此本期需将此隔离开关拆除并完善本间隔的全套设备。原66kV母线设备间隔不含电压互感器，因此需增1组（3台）电压互感器。导线选择为与线路一致，亦选用2×LGJ-240/30复导线。经计算，原66kV母线LGJ-150以不满足运行要求，故将66kV母线更换为2×LGJ-240/30复导线。 1.2施工依据 1.2.1《电气装置安装工程电气设备交接试验标准》（GB50150-91）1.2.2《电气装置安装工程盘、柜二次回路结线施工及验收规》 （GB50171-92） 1.2.3《电气装置安装工程低压电器施工及验收规》（GB50254-96）1.3施工安全执行标准 1.3.1《电力建设安全工作规程》DL 5009.3－1997。 1.3.2《电业安全工作规程》（发电厂和变电所电气部分）DL 408—91。 1.3.3 中国电网公司颁发的：《安全生产工作规定》。 1.3.4 《安全生产监督规定》。 1.3.5 电网公司《变电站安健环设施标准》（Q／CSG 1 0001－
目录 直流母线电压监视装置原理图--------2 直流绝缘监视装置-----------------2 不同点接地危害图----------------3 带有灯光监视的断路器控制回路(电磁操动机构) --------------------4 带有灯光监视的断路器控制回路(弹簧操动机构) -------------------6 带有灯光监视的断路器控制回路(液压操动机构)-------------------7 闪光装置接线图(由两个中间继电器构 成)-----------------------------9 闪光装置接线图(由闪光继电器构成) ----------------------------10 中央复归能重复动作的事故信号装置原理图 ------------------------10 预告信号装置原理图----------------12 线路定时限过电流保护原理图---------13 线路方向过电流保护原理图----------14 线路三段式电流保护原理图----------15 线路三段式零序电流保护原理图------16 双回线的横联差动保护原理图---------17 双回线电流平衡保护原理图---------19 变压器瓦斯保护原理图-------------20 双绕组变压器纵差保护原理图--------21 三绕组变压器差动保护原理图---------22 变压器复合电压启动的过电流保护原理图 ---------------------23 单电源三绕组变压器过电流保护原理图 -------------------------24 变压器过零序电流保护原理------------25 变压器中性点直接接地零序电流保护和中性点间隙接地保------25 线路三相一次重合闸装置原理图----------27 自动按频率减负荷装置(LALF)原理图 -----------------------30 储能电容器组接线图----------------30 小电流接地系统交流绝缘监视原理接线图 ---------------------------30 变压器强油循环风冷却器工作和备用电源自动切换回路图------31 变电站事故照明原理接线图----------------32 开关事故跳闸音响回路原理接线图----------32 二次回路展开图说明(10KV线路保护原理图)---33 直流回路展开图说明----------------34
电气常用新旧文字符号对照表
附表一二次回路接线图中常见的文字符号 序号符号文字解释序号符号文字解释 1 DL 继路器及其辅助触点31 JSJ 加速继电器 2 WJ 温度继电器32 YZJ 电压中间继电器 3 G 隔离开关及其辅助触点33 ZXJ 指挥信号中间继电器 4 WSJ 瓦丝继电器34 WH 有功电度表 5 LH 电流互感器35 XKJ 选控继电器 6 ZCH 重合闸继电器36 VARH 无功电度表 7 YH 电压互感器37 XCJ 选测继电器 8 BCJ 保护继电器38 KK 控制开关 9 HQ 合闸线圈39 FJ 复归继电器 10 ZJ 中间继电器40 HK 转换开关 11 HC 合闸接触器41 ZZJ 重复中间继电器 12 HWJ 合闸位置继电器42 ZK 自动开关 13 TQ 跳闸线圈43 XZJ 信号中间继电器 14 TWJ 跳闸位置继电器44 CK 测量转换开关 15 LJ 电流继电器45 XJJ 信号监察继电器 16 HJ 合闸继电器46 XK 信号转换开关 17 YJ 电压继电器47 TBJ 跳跃闭锁继电器 18 TJ 跳闸继电器48 DK 刀开关 19 SJ 时间继电器49 YJJ 压力监视中间继电器 20 TJJ 同步检测继电器50 MK 灭磁开关 21 CJ 差动继电器51 A 电流表 22 XMJ 信号脉冲继电器(冲击继电器) 52 LK 联动开关 23 GJ 功率继电器53 V 电压表 24 JJ 监察继电器54 XWK 限位开关 25 XJ 信号继电器55 W 有功功率表 26 SXJ 事故信号中间继电器56 XD 信号灯 27 RJ 热继电器57 WAR 无功功率表 28 YXJ 预告信号中间继电器58 LD 绿色信号灯 29 BSJ 闭锁继电器59 STK 手动同期转换开关 30 HZ 频率表60 QA 起动按钮 续附表一 序号符号文字解释序号符号文字解释 61 HD 红色信号灯91 YM 电压互感器二次电压小母线 62 RD 熔断器92 L 电感 63 GD 光字牌93 ZM 转角变压器小母线 64 JRD 击穿保险94 D 二极管 65 WS 位置指示灯95 XDC 蓄电池
1；"、疋；20kV 2 ? 二次接线施工方案及工艺要求 1适用范馬I 适用于变电工程^$类低压交直流配电屏、保护屏、通信屏、控制屏、端子箱的电缆接线。 2主要引用标准 规范 GB 50171电气装置安装工程盘、柜及二次回路接线施工及验收 GB 50150电气装置安装工程电气设备交接试脸标准 3工艺流程 二次接线施工工艺流程见图1-1。 图1-1二次接线施工工艺流程 4主要工艺流程质量控制要点 4.1施工准备 4.1.1技术准备：准备好施工图纸，编制专项作业指导书，并向施工人员作技术交底。接线人员应提前熟悉二次线有关规程、规范、质量标 准和施工图纸。 4.1.2人员组织：施工负责人、技术负责人、 4.1.3T器具准备：计算机、电缆牌打印机、 等。 4.1. 4材料准备：黄绿相间塑料绝缘接地 线、等。 4.2电缆排列 4.2.1首先按施工图纸要求，$青点电缆数量应齐全，规格应与图纸或电缆淸册相符。 4.2.2电缆在穿入二次设备前，先检查屏、箱、柜内原生产厂家安装的端子排位置，其预留电缆接线空间应足够，如不符合要求则需要调整務动端子排位置，以留够空间给电缆接线。 安质人员、二次线的作业人员组织到位。线号 打印机、钢锯、螺丝刀、墙纸刀、钢丝钳 热缩套、扎带、线帽管、电缆牌、镀锡铜线耳
1!1 人港：：oicv 殳电及线铸 4.2.3理顺电缆沟或电缆层至屏、箱、柜入口的电缆，并根据电缆接人屏、箱、柜内端子排位置分开左右排列。排列时应注意尽量避免电缆交叉、弧垂不一致现象。 4.2.4为使接线工艺美观，按图纸接线要求，凡用网格式接线方式接在端子排上端接线的电缆在排列时应靠近端子排侧，依次类推（如用线盒形式接线除外）。 4.2.5电缆在穿人二次设备后，应在设备底部支架作临时绑扎，待电缆统一尺寸开头制作完成后再进行永久性固定。 4.3电缆头制作及固立 4. 3. 1电缆头制作应按作业指导书的要求进行。 4. 3. 2电缆头开头尺寸和制作高度要求一致，制作样式统一。 4.3.3电缆屏蔽层的接地方式应符合设计、规范和反措要求，在剥除电缆外护套时，屏蔽层（或屏蔽线）应留有相应的长度，以便与屏蔽接地引出线进行连接，屏蔽接地引出线推荐使用国际通用的黄绿相间塑料绝缘软铜电线（BVR型），屏蔽接地线与屏蔽层的连接采用焊接方式，焊接时要采取防护措施，防止温度过高损坏芯线绝缘，如用绞接方式，应确保连接可靠。4.3.4当电缆为铠装时，铠装电缆的钢带应一点接地，接地点可选在端子箱或汇控柜专用接地铜排上。4. 3. 5电缆头制作时所使用的热缩管采用统一长度加热收缩而成。电缆的直径应在所用热缩管的热缩范围之内。电缆头在套人热缩管前，可在开头处缠绕几层聚氯乙烯带，然后再套人热缩管加热，这样使制作岀来的电缆头比较饱满、圆滑，工艺美观。当使用聚氯乙烯带包电缆头时，要求缠绕密实、牢固，缠绕长度一致。一个二次设备内的电缆头套的颜色尽可能一致。4.3.6电缆的固左可用扎带绑扎或用电缆夹固左，固迫电缆的绑扎应高度一致、牢固可靠，在电缆接线后不应使端子排受到机械应力。电缆敷设使用的临时电缆牌或标识应暂时保留，等接完线后再更换成永久性电缆牌。 4. 3. 7当采用电缆锁紧接头套的形式固定电缆时，要求锁紧接头套的规格应和电缆直径相吻合，固左牢靠，金属锁紧接头套与电缆的屏蔽层或铠装钢带应连接可靠、接地良好。 4.4芯线整理、接线 4. 4.1电缆接线前应进行芯线的整理，首先将毎根电缆的芯线单独分开，将每根芯线拉直， 然后根据每根电缆在端子排的接线位置进行并拢绑扎。 4. 4. 2硬线电缆芯的网格式接线方式： a）先根据屏内电缆的多少来考虑排放方式，一般电缆芯接在端子排的最上端便紧靠在端子排内侧排列为宜。接线顺序是每条电缆芯顺端子排由下而上接线。在接线位置的同一高度从芯线朿中将电缆芯抽出绕过电缆朿后而引至接线位置，每条接线要求平直，并留有适当弧度。 b）电缆接线时可根据已接人位置进行二次绑扎，芯线扎带绑扎要求间距一致，且间距适宜（150-180mm），间距不宜太宽，否则会造成电缆束松散，影响工艺观感。 C）毎根电缆的芯线宜单独成束绑扎，以便于査找。 4.4.3线槽接线方式： a）在电缆头上部将毎根电缆进行垂直绑扎后，垂直或略有倾斜折弯后引入线槽内，线槽内所放人的电缆不宜太多，至少应留有1/3空间，以利查线和盖回线槽盖，如果不符合要求，应更换线槽。 b）在电缆芯线至端子排接线位置的同一高度将芯线引出线槽，接人端子排。 C）接线位置不在线槽两侧的芯线，通过调整走向或加装线槽后栅伊引至相应的接线位置。 4.4.4接线： 4.4. 4.1电缆接线前应进行芯线整理，首先将毎根电缆的芯线单独分开，将每根芯线拉直, '.3内右5
一、电气图定义 用电气图形符号、带注释的围框或简化外形表示电气系统或设备中组成部分之间相互关系及其连接关系的一种图。广义地说表明两个或两个以上变量之间关系的曲线，用以说明系统、成套装置或设备中各组成部分的相互关系或连接关系，或者用以提供工作参数的表格、文字等，也属于电气图之列。 二、电气图分类 1、系统图或框图：用符号或带注释的框，概略表示系统或分系统的基本组成、相互关系及其主要特征的一种简图。 2、电路图：用图形符号并按工作顺序排列，详细表示电路、设备或成套装置的全部组成和连接关系，而不考虑其实际位置的一种简图。目的是便于详细理解作用原理、分析和计算电路特性。 3、功能图：表示理论的或理想的电路而不涉及实现方法的一种图，其用途是提供绘制电路图或其他有关图的依据。 4、逻辑图：主要用二进制逻辑（与、或、异或等）单元图形符号绘制的一种简图，其中只表示功能而不涉及实现方法的逻辑图叫纯逻辑图。 5、功能表图：表示控制系统的作用和状态的一种图。 6、等效电路图：表示理论的或理想的元件（如R、L、C）及其连接关系的一种功能图。 7、程序图：详细表示程序单元和程序片及其互连关系的一种简图。 8、设备元件表：把成套装置、设备和装置中各组成部分和相应数据列成的
表格其用途表示各组成部分的名称、型号、规格和数量等。 9、端子功能图：表示功能单元全部外接端子，并用功能图、表图或文字表示其内部功能的一种简图。 10、接线图或接线表：表示成套装置、设备或装置的连接关系，用以进行接线和检查的一种简图或表格。 ⑴单元接线图或单元接线表：表示成套装置或设备中一个结构单元内的连接关系的一种接线图或接线表。（结构单元指在各种情况下可独立运行的组件或某种组合体） ⑵互连接线图或互连接线表：表示成套装置或设备的不同单元之间连接关系的一种接图或接线表。（线缆接线图或接线表） ⑶端子接线图或端子接线表：表示成套装置或设备的端子，以及接在端子上的外部接线（必要时包括内部接线）的一种接线图或接线表。 ⑷电费配置图或电费配置表：提供电缆两端位置，必要时还包括电费功能、特性和路径等信息的一种接线图或接线表。 11、数据单：对特定项目给出详细信息的资料。 12、简图或位置图：表示成套装置、设备或装置中各个项目的位置的一种简图或一咱图叫位置图。指用图形符号绘制的图，用来表示一个区域或一个建筑物内成套电气装置中的元件位置和连接布线。 三、电气图的特点 1、电气图的作用：阐述电的工作原理，描述产品的构成和功能，提供装接和使用信息的重要工具和手段。

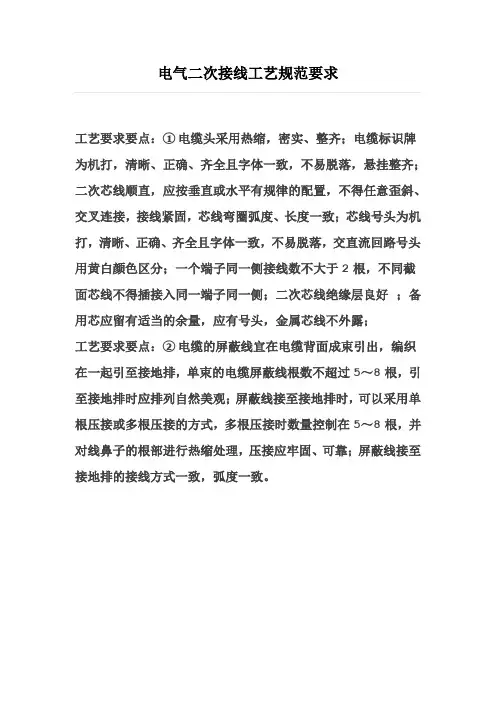

二次屏（柜）及二次回路接线工艺标准 一、概述 1、本标准工艺适合500kV及以下电压等级的变电站内所有的屏柜、户外端子箱的二次回路接线施工； 2、采用的标准为《GB50171-92电气装置安装工程盘柜及二次回路结线施工及验收规范》。 二、施工工序流程图
三、施工技术措施 1、准备工作 （1）认真审核设计图纸，根据原理图及厂家资料，将图纸上的每一根电缆所接的回路号及接线位置与实物对照，要求设计图与实物一致； （2）将施工图按其接线位置分类好，并在施工前放置于接线的屏柜内； （3）清点每一屏柜的电缆，柜的左右要分清，将清点的数量及应摆放的位置与设计图比较，严格按图施工； （4）将清点过的电缆绑上对应的电缆牌，并将电缆固定好； （5）准备好接线需用的工具及有关的耗材（回路标号及绑扎线、绝缘包带、对讲机、电池灯等）； 2、盘、柜、端子箱安装就位 ①吊装盘柜时，应做好防磨损措施，按设备要求的位置移放盘柜；移动时，用钢管垫在底盘滚动前进。 ②就位后，安装调整盘柜，使其垂直度、水平偏差以及盘柜面偏差和盘柜间接缝的允许偏差应符合下表规定： ③按设计图将端子箱分间隔就位，用膨胀螺钉固定或焊接固定。端子箱安装应牢固，封闭良好，并应能防潮、防尘。安装的位置应便于检查，应排列整齐。 ④盘、柜、台、箱的接地牢固良好。 ⑤盘柜的漆层应完整，无损伤。 3、电缆就位 （1）检查已敷设好的电缆排列整齐，牢固地固定在电缆孔的钢筋上，电缆牌要
求清晰明了，绑扎的高度要求一致，注意摆放在易观察的位置； （2）统一在电缆上用粉笔记好要开电缆的高度，每一根每一面屏都统一一个高度，做到统一美观； 4、开电缆 （1）开电缆时注意不要损伤电缆芯，切断处的端部用同色绝缘包带扎紧，铠装电缆应切断钢带并接地，使用于静态保护及控制等逻辑回路的屏蔽电缆的屏蔽层也应按设计要求的接地方式可靠接地； （2）要接线的电缆芯应拉直绑扎好，按设计图将电缆芯抽好准备接上，芯线应垂直或水平有规律地配置，要求整齐美观，芯线端部应套有标有回路号的套管，此标号套管应采用双标号式，除标有回路外，还需标上该电缆的编号，且要求字迹清楚不易脱色； 5、对线 两侧对线时，应注意每一根电缆芯都要验过，特别是几根电缆同时使电池灯接通，需将短连片解开，再重新对线，一根芯应只有一条通路。 6、接线及配线 按照设计图，将已对好线的电缆芯弯到正确位置，用剥线钳开好芯头，约1.5厘米长，然后弯好圈，用螺栓将线牢固可靠地固定。二次接线应满足以下要求： （1）引入盘柜的电缆应排列整齐，编号清晰，避免交叉，并固定牢固，不得使所接的端子排受到机械应力； （2）每个接线端子的每侧接线宜为一根，不得超过2根，对于插接式端子，不同的截面的两根电缆不得接在同一个端子上，对于螺栓连接的端子，当接两根电缆芯时，中间应加平垫； （3）盘柜内的电缆芯，应垂直或水平地配置，不得交叉或任意歪斜连接，备用芯长度应留有适当的长度； （4）强弱电回路不应使用同一根电缆，并根据实地情况将强弱电缆分开；（5）使用于静态保护、控制等逻辑回路的控制电缆，应采用屏蔽电缆，其屏蔽层应按设计要求的接地方式予接地； （6）对于光纤电缆的接线应按设计图接到相应的接口，光纤电缆头的制作，要

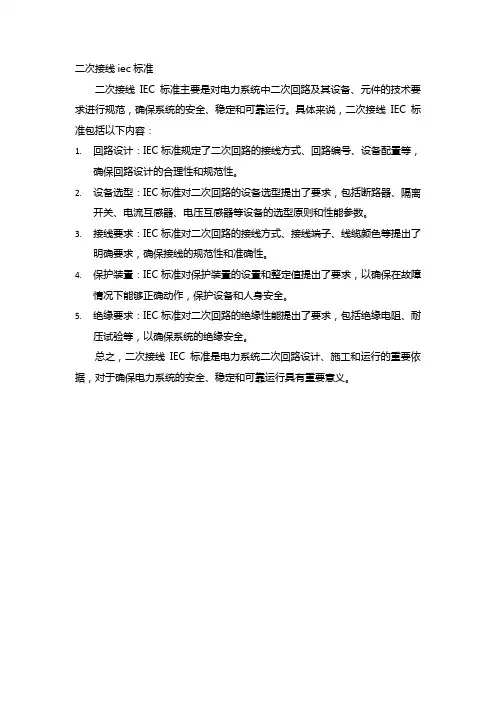

二次接线技术规定
1目的： 指导二次回路接线，规范二次接线工艺标准，提高接线工艺水平，保证二次回路接线的正确性、可靠性，从而确保盘、柜装置及二次回路安全稳定运行。 2依据和范围： 本规定依据《盘、柜及二次回路接线施工及验收规范》和本公司多年现场实践经验编写，适用于配电盘、保护盘、控制柜、端子箱等各类屏、台、箱和柜及设备本体的二次回路接线。 3职责： 施工作业人员应遵循本技术规定的工艺标准和工艺流程进行施工，如遇有与本技术规定有冲突地方，应及时报公司主管总工批准。 4二次回路接线的基本要求 4.1对端子排的要求： 1、端子排应无损坏，固定牢靠，绝缘良好。 2、端子应有序号，端子排应便于更换且接线方便；离地高度宜大于350mm。 3、回路电压超过400V者，端子板应有足够的绝缘并涂以红色标志。 4、强、弱电端子宜分开布置；当有困难时，应有明显标志并设空端子隔开或设加强绝缘的隔板。 5、正、负电源之间以及经常带电的正电源与合闸或跳闸回路之间，宜以一个空端子隔开。 6、电流、电压回路应经过试验端子，其它需断开的回路如跳合闸回路、联跳回路、启动重合闸或失灵回路、预告及事故信号回路宜经可断可连的特殊端子或试验端子。可断可连的特殊端子或试验端子内部应接触良好。 7、潮湿环境宜采用防潮端子。 8、接线端子应与导线截面匹配，不应使用小端子配大截面导线。 9、端子排的连接件均应采用铜质制品；绝缘件额定电压不小于600V，并保证足够的绝缘水平。应采用UL标准V o级阻燃端子。 10、端子排应按照安装单位分段，每一独立安装单位端子排应按顺序编号，同一接线位置需要有多个线芯接入时，可多个端子并联用同一端子排号，并在端子排最后至少预留10个备用端子。 11、（如与图纸不冲突）盘、屏内的连接线一律只能使用内侧端子孔，与屏外其他设备的连接电缆的线芯一律使用外侧的端子孔。 4.2二次回路接线工艺标准： 1、按图施工，正确接线。 2、导线与端子排连接均应牢固可靠，并符合4.1的要求。 3、盘、柜内的导线不应有接头，导线芯线应无损伤。
第六章二次回路 第二节二次回路的接线图 电力系统的二次回路是个非常复杂的系统。为便于设计、制造、安装、调试及运行维护，通常在图纸上使用图形符号及文字符号按一定规则连接来对二次回路进行描述。这类图纸我们称之为二次回路接线图。 一、二次回路图纸的分类 按图纸的作用，二次回路的图纸可分为原理图和安装图。原理图是体现二次回路工作原理的图纸，按其表现的形式又可分为归总式原理图及展开式原理图。安装图按其作用又分为屏面布置图及安装接线图。 图6-1为简单过流保护的归总式原理图 至信号 至跳闸 图6-1归总式原理图 其特点是将二次回路的工作原理以整体的形式在图纸中表示出来，例如相互连接的电流回路、电压回路、直流回路等，都综合在一起。因此，这种接线图的特点是能够使读图者对整个二次回路的构成以及动作过程，都有一个明确的整体概念。其缺点是对二路的细节表示不够，不能表示各元件之间接线的实际位置，未反映各元件的内部接线及端子编号、回路编号等，不便于现场的维护与调试，对于较复杂的二次回路读图比较困难。因此在实际使用中，广泛采用展开式原理图。 图6-2为展开式原理图
图6-2展幵式原理图 其特点是以二次回路的每个独立电源来划分单元而进行编制的。如交流电流回路、交流电压回路、直 流控制回路、继电保护回路及信号回路等。根据这个原则，必须将同属于一个元件的电流线圈、电压线圈 以及接点分别画在不同的回路中，为了避免混淆，属于同一元件的线圈、接点等，采用相同的文字符号表 示。展开式原理图的接线清晰，易于阅读，便于掌握整套继电保护及二次回路的动作过程、工作原理，特 别是在复杂的继电保护装置的二次回路中，用展开式原理图表示其优点更为突出。 图6-3为屏面布置图 F T 2 —9— 1：7 HS =F 33至跳闸 5 - 1 2 ■ ---------------- 2 705 至信号 + +
电缆敷设及二次接线施工方案 (新版) Security technology is an industry that uses security technology to provide security services to society. Systematic design, service and management. ( 安全管理 ) 单位：______________________ 姓名：______________________ 日期：______________________ 编号：AQ-SN-0992
电缆敷设及二次接线施工方案(新版) 概述 工程概况 包括光伏场区内、外建、构筑物包括与其配套的暖通、给排水、电照、消防、围墙等土建施工及光伏场区内支架、设备安装、调试工程。所有设备的卸车、保管。场外、内道路、升压站安装工程、场内外集电线路(含光伏场区至升压站线路)、阵列基础、变配电基础、交通维护工程、支架、设备安装工程及其它工程土建建筑及安装工程施工，变电站、光伏区单体、分系统、整套启动调试等直到光伏电站全部带电运行 1.2施工依据 1.2.1《电气装置安装工程电气设备交接试验标准》 （GB50150-91）

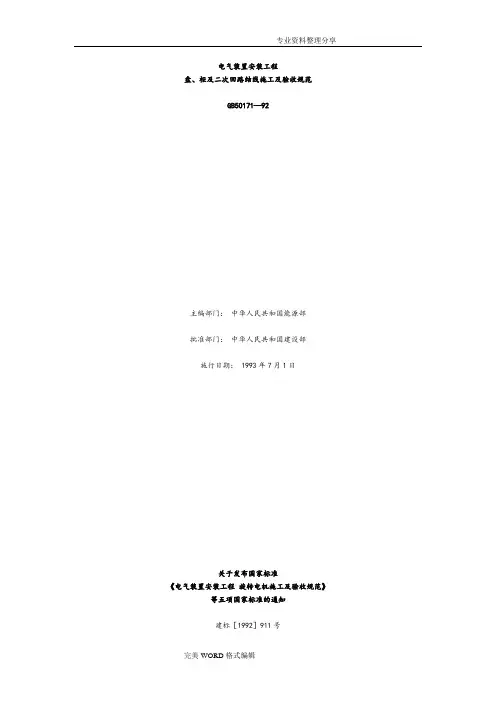

1.2.2《电气装置安装工程盘、柜二次回路结线施工及验收规范》（GB50171-92） 1.2.3《电气装置安装工程低压电器施工及验收规范》 （GB50254-96） 施工安全执行标准 1.3.1《电力建设安全工作规程》DL5009.3－1997。 1.3.2《电业安全工作规程》（发电厂和变电所电气部分）DL408—91。 1.3.3中国电网公司颁发的：《安全生产工作规定》。 1.3.4《安全生产监督规定》。 1.3.5电网公司《变电站安健环设施标准》（Q／CSG10001－2004）。 1.3.6《电网公司防止人身伤亡事故十项重点措施》。 二．施工前的准备 2.1施工的组织： 施工负责人：曹昌厚
高压电气二次回路原理图及讲解 直流母线电压监视装置主要是反映直流电源电压的高低。KV1是低电压监视继电器，正常电压KV1励磁，其常闭触点断开，当电压降低到整定值时，KV1失磁，其常闭触点闭合，HP1光字牌亮，发出音响信号。KV2是过电压继电器，正常电压时KV2失磁，其常开触点在断开位置，当电压过高超过整定值时KV2励磁，其常开触点闭合，HP2光字牌亮，发出音响信号。 图2是常用的绝缘监察装置接线图，正常时，电压表1PV开路，而使ST1的触点5-7、9-11与ST2的触点9-11接通，投入接地继电器KA。当正极或负极绝缘下降到一定值时，电桥不平衡使KA动作，经KM而发出信号。此时，可用2PV进行检查，确定是哪一极的绝缘下降，若正极对地绝缘下降，则投ST1 I档，其触点1-3、13-14接通，调节R3至电桥平衡电压表1PV指示为零伏；再将ST1投至II档，此时其触点2-4、14-15接通，即可从1PV上读出直流系统的对地总绝缘电阻值。若为负极对地绝缘下降，则先将ST1放在II档，调节3R至电桥平衡，再将ST1投至I档，读出直流系统的对地总绝缘电阻值。假如正极发生接地，则正极对地电压等于零。而负极对地指示为220V，反之当负极发生接地时，情况与之相反。电压表1PV用作测量直流系统的总绝缘电阻，盘面上画有电阻刻度。由于在这种绝缘监察装置中有一个人工接地点，为防其它继电器误动，要求电流继电器KA有足够大的电阻值，一般选30kΩ，而其启动电流为，当任一极绝缘电阻下降到20 kΩ时，即能发出信号。对地绝缘下降和发生接地是两种情况。 直流系统在变电站中具有重要的位置。要保证一个变电站长期安全运行，其因素是多方面的，其中直流系统的绝缘问题是不容忽视的。变电站的直流系统比较复杂，通过电缆沟与室外配电装置的端子排、端子箱、操作机构箱等相连接，因电缆破损、绝缘老化、受潮等原因发生接地的可能性较多，发生一极接地时，由于没有短路电流，熔断器不会熔断，仍可继续运行，但也必须及时发现、及时消除。通常，要求直流系统的各种小母线、端子回路、二次电缆对地的绝缘电阻值，用500V摇表测量其值不得小于Ω。直流回路绝缘的好坏必须经常地进行监视。否则，会给运行带来许多不安全因素。现以图3为例说明直流接地的危害。当图中A点与C点同时有接地出现时，等于+WC、-WC通过大地形成短路回路，可能会使熔断器FU1和FU2熔断而失去保护电源；当B点与C点同时有接地出现时，等于将跳闸线圈短路，即使保护正常动作，YT跳闸线圈短路，即使保护正常动作，YT跳闸线圈也不会起动，断路器就不会跳闸，因此在有故障的情况下就要越级跳闸；当A点与B点或A点与D点，同时接地时，就会使保护误动作而造成断路器跳闸。直流接地的危害不仅仅是以上所谈的几点，还有许多，在此不一一作介绍了。 因为发生直流接地将产生许多害处，所以对直流系统专门设计一套监视其绝缘状况的装置，让它及时地将直流系统的故障提示给值班人员，以便迅速检查处理。
电工必须知道的30个电气二次回路图 1、直流母线电压监视装置电路图 直流母线电压监视装置主要是反映直流电源电压的高低。KV1是低电压监视继电器，正常电压KV1励磁，其常闭触点断开，当电压降低到整定值时， KV1失磁，其常闭触点闭合， HP1光字牌亮，发出音响信号。KV2是过电压继电器，正常电压时KV2失磁，其常开触点在断开位置，当电压过高超过整定值时KV2 励磁，其常开触点闭合， HP2光字牌亮，发出音响信号。 图1直流母线电压监视装置电路图 2、直流绝缘监视装置接线图 图2是常用的绝缘监察装置接线图，正常时，电压表1PV开路，而使ST1 的触点5-7、9-11（ ST1的1-3、2-4断开）与ST2的触点9-11接通，投入接地继电器KA。当正极或负极绝缘下降到一定值时，电桥不平衡使KA动作，经KM 而发出信号（若正、负极对地的绝缘电阻相等时，不管绝缘下降多少，KA不可能动作，就不能发出信号，这是其缺点）。此时，可用2PV进行检查，确定是哪一极的绝缘下降（测“+”对地时，ST2的2-1、6-5接通；测“-”对地时，ST2的1-4、5-8接通。正常时，母线电压表转换开关ST2的2-1、5-8、9-11接通，电压表2PV可测正、负母线间电压，指示为220V），若正极对地绝缘下降，则投ST1 I档，其触点1-3、13-14接通，调节R3至电桥平衡电压表1PV指示为零伏；再将ST1投至II档，此时其触点2-4、14-15接通，即可从1PV上读出直流系统的对地总绝缘电阻值。若为负极对地绝缘下降，则先将ST1放在II档，调节3R至电桥平衡，再将ST1投至I档，读出直流系统的对地总绝缘电阻值。假
4电缆二次接线施工工艺 4.1适用范围 变电工程的各种盘、柜、端子箱内二次接线施工。 4.2施工流程 施工流程图见图4-1。 图4-1施工流程图 4.3流程说明及主要施工工艺质量控制要求 4.3.1 施工准备 （1）技术准备：熟悉二次接线图、原理图，核对接线图的准确性；熟悉二次接线有关规范；根据电缆清册全部电缆敷设结束、电缆沟、电缆层的电缆整
理工作结束；统计各类二次设备的电缆根数，根据电缆的根数、电缆型号、设备接线空间的大小等因素进行二次接线工艺的策划。 （2）材料准备：相色带、屏蔽线、扎带、线帽管、电缆牌等二次接线的消耗性材料的准备。 （3）人员组织：技术人员，安全、质量负责人，二次接线施工人员。 （4）机具准备：打号机、电缆牌打印机、计算机及二次接线用工具。 4.3.2电缆就位 （1）根据二次工艺策划的要求将电缆分层、逐根穿入二次设备。 （2）在考虑电缆的穿入顺序、位置的时候，要尽可能使电缆在支架（层架）的引入部位、设备的引入口尽量避免交叉和麻花状现象的发生，同时应避免电缆芯线左右交叉的现象发生（对于多列端子的设备）。 （3）直径相近的电缆应尽可能布置在同一层。 （4）为了便于二次接线，保护柜、端子箱等二次设备在厂方的布局设计和组装过程中，应尽可能留出足够大的电缆布置空间。电缆布置的宽度适应芯线固定及与端子排的连接。 （5）电缆的绑扎要求牢固，在接线后不应使端子排受机械应力。在引入二次设备的过程中应进行相应的绑扎，在进入二次设备时应在最底部的支架上进行绑扎，然后根据电缆头的制作高度决定是否进行再次绑扎。 （6）电缆的绑扎采用扎带，绑扎的高度一致、方向一致。 4.3.3电缆头制作 （1）根据二次工艺策划的要求进行电缆头制作。 （2）单层布置的电缆头的制作高度要求一致；多层布置的电缆头高度可以一致，或者从里往外逐层降低，降低的高度要求统一。同时尽可能使某一区域或每类设备的电缆头的制作高度统一、制作样式统一。

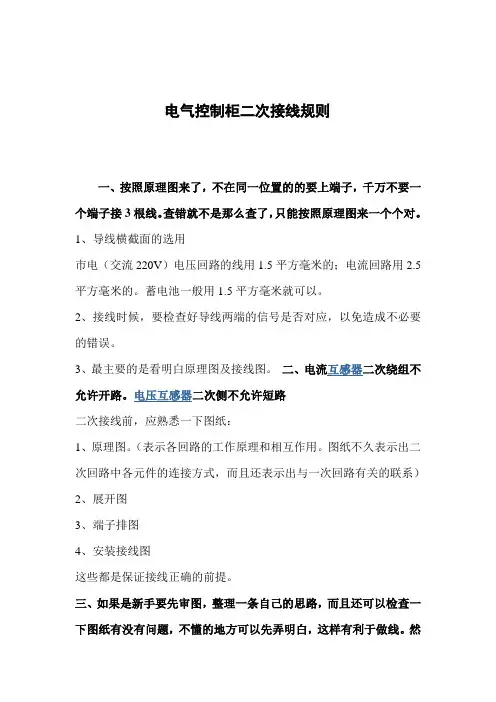

电气二次回路的接线是维修电工常常要做的工作，要把这一工作做好一般都得经历多年的实践磨练。特别是碰到复杂的电路图时，接起来很容易出错且难以发现出错点。本人经过反复的思考和实验，摸索出一种简单易学且不易出错的接线方法。 电气二次回路的接线是维修电工常常要做的工作，对于新手来说常感到无从下手，甚至一个简单的电路都很难接好。对于老手来说主要是接复杂的控制回路时容易出错，并且查找出错点还很费神。经过本人多年的摸索和实践，找到了一个解决上述问题的简单方法。实践证明新手用后上手快，很短的时间就可独立接线，老手用后即使面对复杂的电路图也胸有成竹。能一次性地正确地接好电路图，检查起来也有迹可循。确实具有很高的实用价值。本人上网查阅了很多资料均未发现有人用过此法，在过去买的许多电气类书中也没人提到过。这次公开出来，希望有缘的人能细心体会，变成自己的一个绝招。下面我就详细介绍这一方法。 四。我们接线的过程就是将图纸上的电路图变成实际的控制电路的过程。图纸是平面的，而实际控制电路却是立体的。两者之间是有较大差距的。但是如果我们仔细观察就会发现图纸与实际电路之间有一个共同点，即都是用线（导线）将各个元件连接起来。通常在按图接线的过程中是有一定的任意性的。比如线圈的两个接线端，当该线圈是交流380伏时，你可以先从左边端子进，再从右边端子出，也可以反过来先进右边端子，再从左边端子出来。如图1.。正是由于这种任意性
