华为S5700交换机的基础配置命令
# 设置设备的名称为GSH-FZ-Front
system-view
[Quidway] sysname GSH-FZ-Front?
# 设置查看设备的时区,时间
clock timezone BJ add 8
clock datetime 18:20:30 2011-06-08
display clock
#telnet远程登录
system-view
[Quidway] aaa
[Quidway-aaa] local-user testadmin password cipher p@ssw0rd privilege level 15 [Quidway-aaa] quit
[Quidway]user-interface vty 0 4
[Quidway-vty0-4]authentication-mode aaa
#添加VLAN
system-view
[Quidway] vlan 128
[Quidway-vlan128] quit
#设定端口模式
system-view
[Quidway] int gigabitethernet 0/0/1
[Quidway-GigabitEthernet0/0/1] port link-type access
#将端口加入Vlan
system-view
[Quidway] vlan 131
[Quidway-vlan131] port gigabitethernet 0/0/21 to 0/0/22 [Quidway-Vlan131] quit
#设置Trunk
system-view
[Quidway] interface GigabitEthernet 0/0/23
[Quidway-GigabitEthernet0/0/23] port link-type trunk [Quidway-GigabitEthernet0/0/23] port trunk allow-pass vlan 128 131 #设置VLAN IP(管理IP)
system-view
[Quidway] interface vlanif 131
[Quidway-Vlanif131] ip address 192.168.0.253 255.255.255.0 [Quidway-Vlanif131] shutdown
[Quidway-Vlanif131] undo shutdown
#设置默认路由
system-view
[Quidway] ip route-static 0.0.0.0 0.0.0.0 192.168.0.254
#设定NTP
system-view
[Quidway] ntp-service unicast-peer 192.168.0.254
# 关闭WEB Server,dhcp
system-view
[Quidway] undo http server enable
[Quidway] undo dhcp enable
#保存配置
save
#相关查看命令
[Quidway] display version 显示VRP版本号
[Quidway] display current-configuration 显示系统运行配置信息[Quidway] display saved-configuration 显示保存的配置信息[Quidway] display interfaces brief 显示接口配置信息
华为交换机基本配置 Hessen was revised in January 2021
1、华为设备配置基本命令 用户名密码为 yayd yamobile
[HW-group-group]port link-type-access //将端口组定义为access口 [HW-group-group]port default vlan 440 //将vlan440加入该端口组 [HW-group-group]quit [HW]interface ethernet 0/0/21 //进入网口21 [HW-Eth0/0/21]port link-type trunk //将网口21定义为trunk 口 [HW-Eth0/0/21]port trunk allow-pass vlan 338 440 //该端口仅允许vlan338 440通过 [HW-Eth0/0/21]quit [HW]interface gigabitethernet 0/0/1 //进入光口1 [HW-G0/0/1]port link-type trunk //将光口1定义为trunk端口 [HW-G0/0/1]port trunk allow-pass vlan 70 338 440 //该端口允许vlan70,338,440通过。 [HW-G0/0/1]quit [HW]save //保存 2、华为设备故障处理基本命令 1）查看交换机端口状态 2）查看交换机端口描述
华为交换机常用命令 1年。进入管理界面:系统视图 2。设置用户登录时需要的密码认证，认证密码为华为[魁伟]用户界面0 [魁伟-ui0]认证模式密码 [魁伟-ui0]设置认证密码简单华为 3。设置从用户界面登录后可访问的命令级别:用户权限级别将从用户界面登录后可访问的命令级别恢复为默认级别:撤消用户权限级别4。系统IP配置: a。创建并进入管理vlan接口视图:接口vlan-接口vlan-id删除管理VLAN:撤消接口VLAN-接口vlan-id b .配置管理VLAN接口ip地址:IP地址IP-地址网络掩码删除除管理VLAN接口IP地址:撤消IP 地址[IP-地址网络掩码] 5。进入以太网0/1以太网端口视图 [静音]接口以太网0/1 6。将以太网0/1配置为中继端口，并允许VLAN(如2、6到50和100)通过[静音-以太网0/1]端口链接型中继 [静音-以太网0/1]端口中继允许VLAN 26到50 100创建VLAN 100[魁伟] vlan 100
配置端口以太网0/1默认VLAN ID为100[安静-以太网0/1]端口中继pvid VLAN 100 7。创建VLAN并进入VLAN视图:VLAN _ id 删除创建的VLAN:撤消VLAN { VLAN _ id[到VLAN _ id] |全部} 8。为指定的VLAN添加以太网端口:端口接口列表 删除指定的VLAN的一些以太网端口:撤消端口接口列表 创建虚拟局域网2并进入其视图[魁伟] vlan 2 向vlan 2添加端口以太网0/1和以太网0/2[魁伟-VLAN 2]端口以太网0/1以太网0/2创建虚拟局域网3并进入其视图[魁伟-vlan2] vlan 3 向vlan 3添加端口以太网0/3和以太网0/4[魁伟-VLAN 3]端口以太网0/3以太网0/4 9。在以太网端口视图下打开/关闭以太网端口:关闭:关闭打开:撤消关闭 10。端口描述:描述文本 删除端口描述:撤消描述文本 11。设置端口双工状态: 双工{自动/全/半}恢复默认值:撤消双工默认为自协商 注意:当华为交换机连接到思科交换机时，应指定端口的双工状态和速度。两个对接端口设置为一致的 12。设置端口广播风暴抑制比:广播-抑制PCT 返回默认值:撤消广播-抑制PCT
华为交换机基本配置命令详解 1、配置文件相关命令 [Quidway]display current-configuration 显示当前生效的配置 [Quidway]display saved-configuration 显示flash中配置文件，即下次上电启动时所用的配置文件 reset saved-configuration 檫除旧的配置文件reboot 交换机重启 display version 显示系统版本信息 2、基本配置 [Quidway]super password 修改特权用户密码 [Quidway]sysname 交换机命名 [Quidway]interface ethernet 1/0/1 进入接口视图 [Quidway]interface vlan 1 进入接口视图 [Quidway-Vlan-interfacex]ip address 10.1.1.11 255.255.0.0 配置VLAN的IP地址 [Quidway]ip route-static 0.0.0.0 0.0.0.0 10.1.1.1 静态路由＝网关 3、telnet配置 [Quidway]user-interface vty 0 4 进入虚拟终端 [S3026-ui-vty0-4]authentication-mode password 设置口令模式 [S3026-ui-vty0-4]set authentication-mode password simple xmws123设置口令 [S3026-ui-vty0-4]user privilege level 3 用户级别 4、端口配置 [Quidway-Ethernet1/0/1]duplex {half|full|auto} 配置端口工作状态 [Quidway-Ethernet1/0/1]speed {10|100|auto} 配置端口工作速率 [Quidway-Ethernet1/0/1]flow-control 配置端口流控 [Quidway-Ethernet1/0/1]mdi {across|auto|normal} 配置端口平接扭接

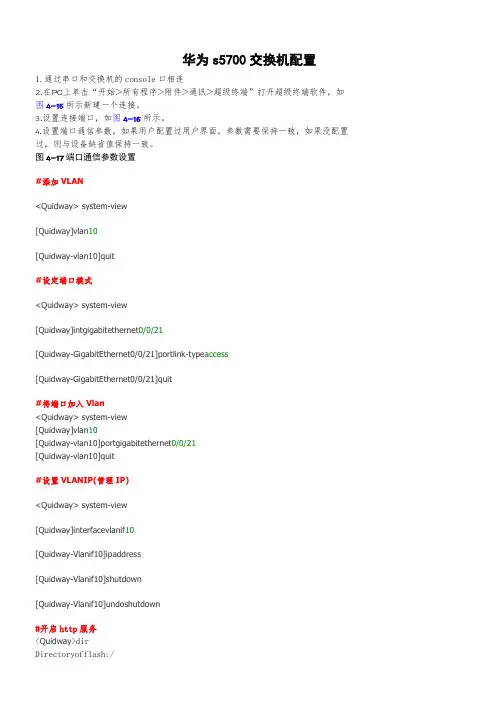

华为s5700交换机配置 1.通过串口和交换机的console口相连 2. 在PC上单击“开始> 所有程序> 附件> 通讯> 超级终端”打开超级终端软件，如图4-15所示新建一个连接。 3. 设置连接端口，如图4-16所示。 1
4. 设置端口通信参数，如果用户配置过用户界面，参数需要保持一致，如果没配置过，则与设备缺省值保持一致。 图4-17 端口通信参数设置 #添加VLAN
[Quidway-GigabitEthernet0/0/21] port link-type access [Quidway-GigabitEthernet0/0/21]quit #将端口加入Vlan
华为交换机基本配置命令 一、单交换机VLAN划分 命令命令解释 system 进入系统视图 system-view 进入系统视图 quit 退到系统视图 undo vlan 20 删除vlan 20 sysname 交换机命名 disp vlan 显示vlan vlan 20 创建vlan(也可进入vlan 20) port e1/0/1toe1/0/5 把端口1-5放入VLAN 20 中 5700系列 单个端口放入VLAN [Huawei]intg0/0/1 [Huawei]port link-typeaccess（注：接口类型access，hybrid、trunk） [Huawei]port default vlan 10 批量端口放入VLAN [Huawei]port-group 1 [Huawei-port-group-1]group-member ethernet G0/0/1 to ethernet G0/0/20 [Huawei-port-group-1]port hybrid untagged vlan 3 删除group（组）vlan 200内的15端口 [Huawei]intg0/0/15 [Huawei-GigabitEthernet0/0/15]undo port hybrid untagged vlan 200 通过group端口限速设置 [Huawei]Port-group 2 [Huawei]group-member g0/0/2 to g0/0/23 [Huawei]qos lr outbound cir 2000 cbs 20000 disp vlan 20 显示vlan里的端口20 int e1/0/24 进入端口24 undo port e1/0/10 表示删除当前VLAN端口10 disp curr 显示当前配置 return 返回 Save 保存 info-center source DS channel 0 log state off trap state off通过关闭日志信息命令改变DS模块来实现（关闭配置后的确认信息显示） info-center source DS channel 0 log state on trap state on 通过打开日志信息命令改变DS模块来实现（打开配置后的确认信息显示）
华为交换机常用配置大全 2010-02-27
目录 一、基础配置举例 (3) 1.1配置文件处理 (3) 1.2配置交换机远程管理 (3) 二、以太网配置举例 (5) 2.1配置端口属性 (5) 2.2配置链路聚合 (7) 2.3配置VLAN (8) 9.配置MSTP (15) 三、可靠性 (22) 3.1配置基于主备份VRRP (22) 3.2配置基于负载分担VRRP (23) 四、IP路由 (25) 4.1配置静态路由 (25) 4.2配置动态路由 (26) 五、IP业务 (28) 5.1配置虚接口IP地址 (28) 5.2DHCP设置 (29) 5.3 ACL 举例 (32) 六、IGMP (33)
七、QOS (34) 八、安全性 (35) 8.1接口安全 (35) 九、网络管理 (36) 9.1简单网络管理协议配置 (36) 十、设备管理 (38) 10.1测试命令 (38) 一、基础配置举例 1.1配置文件处理 导入配置文件 tftp x.x.x.x get vrpcfg.zip vrpcfg.zip 导出配置文件 tftp x.x.x.x put vrpcfg.zip vrpcfg.zip 1.2配置交换机远程管理 aaa 方式 system-view aaa local-user huawei password simple huawei local-user huawei service-type telnet
local-user huawei priority level 3 quit user-interface vty 0 4 authentication-mode aaa quit 没有密码和使用密码认证同上
华为交换机命令 2007-12-14 14:59 计算机命令 ~~~~~~~~~~ PCA login: root ；使用root用户 password: linux ；口令是linux # shutdown -h now ；关机 # init ；关机 # logout ；用户注销# login ；用户登录# ifconfig ；显示IP地址# ifconfig eth0
# ping

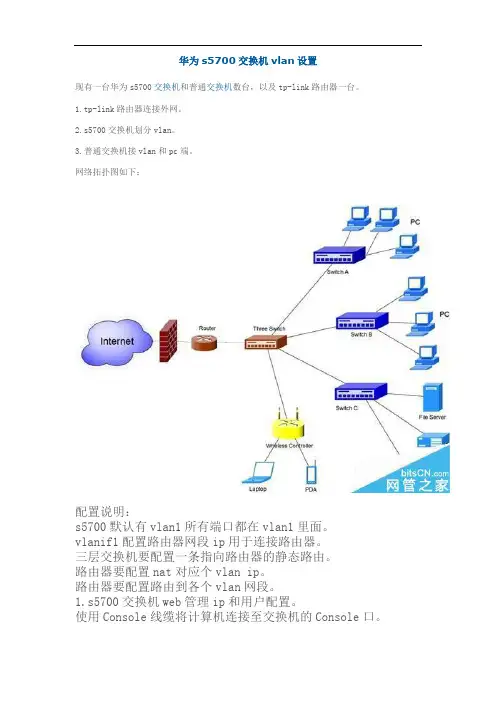

华为s5700交换机vlan设置 现有一台华为s5700交换机和普通交换机数台，以及tp-link路由器一台。 1.tp-link路由器连接外网。 2.s5700交换机划分vlan。 3.普通交换机接vlan和pc端。 网络拓扑图如下： 配置说明： s5700默认有vlan1所有端口都在vlan1里面。 vlanif1配置路由器网段ip用于连接路由器。 三层交换机要配置一条指向路由器的静态路由。 路由器要配置nat对应个vlan ip。 路由器要配置路由到各个vlan网段。 1.s5700交换机web管理ip和用户配置。 使用Console线缆将计算机连接至交换机的Console口。
在计算机上打开终端仿真软件，新建连接，设置连接的端口以及通信参数。计算机终端的通信参数配置要和交换机Console 口的缺省配置保持一致，交换机Console口的缺省配置如下： 传输速率：9600 数据位：8 校验方式：无 停止位：1 流控方式：无 按Enter键，直到仿真终端出现如下显示，提示用户配置验证密码。 Please configure the login password (6-16) Enter Password:123456789 Confirm Password:123456789 配置交换机的管理IP。 system-view interface meth 0/0/1 ip address 10.255.4.100 24 quit quit save 配置web登陆用户信息。 system-view aaa local-user admin password cipher pioneer2015 local-user admin privilege level 15 local-user admin service-type http ftp local-user admin ftp-directory flash: quit quit save 使用网线将计算机与交换机的ETH口相连,配置计算机上的IP。在尚未使用的IP地址围选择IP地址，如10.255.4.50。打开一个Web浏览器窗口。在地址栏中输入10.255.4.50，即交换机IP地址，然后按Enter键。系统将显示登录界面。2.s5700vlan划分和设置。 console登陆交换机，按enter键输入密码：123456789。 设置端口的接入方式和所属的vlan system-view
华为的交换机基本配置命令很多，在此，yjbys小编为大家带来的是最新交换机的配置命令，希望对同学们考试有帮助! 1、配置文件相关命令 [Quidway]display current-configuration 显示当前生效的配置 [Quidway]display saved-configuration 显示flash中配置文件，即下次上电启动时所用的配置文件 reset saved-configuration 檫除旧的配置文件 reboot 交换机重启 display version 显示系统版本信息 2、基本配置 [Quidway]super password 修改特权用户密码 [Quidway]sysname 交换机命名 [Quidway]interface ethernet 1/0/1 进入接口视图 [Quidway]interface vlan 1 进入接口视图 [Quidway-Vlan-interfacex]ip address 10.1.1.11 255.255.0.0 配置VLAN的IP地址 [Quidway]ip route-static 0.0.0.0 0.0.0.0 10.1.1.1 静态路由=网关 3、telnet配置 [Quidway]user-interface vty 0 4 进入虚拟终端 [S3026-ui-vty0-4]authentication-mode password 设置口令模式 [S3026-ui-vty0-4]set authentication-mode password simple xmws123 设置口令 [S3026-ui-vty0-4]user privilege level 3 用户级别 4、端口配置 [Quidway-Ethernet1/0/1]duplex {half|full|auto} 配置端口工作状态 [Quidway-Ethernet1/0/1]speed {10|100|auto} 配置端口工作速率 [Quidway-Ethernet1/0/1]flow-control 配置端口流控 [Quidway-Ethernet1/0/1]mdi {across|auto|normal} 配置端口平接扭接 [Quidway-Ethernet1/0/1]port link-type {trunk|access|hybrid} 设置端口工作模式 [Quidway-Ethernet1/0/1]undo shutdown 激活端口 [Quidway-Ethernet1/0/2]quit 退出系统视图 5、链路聚合配置
华为交换机常用命令： 1、display current-configuration 显示当前配置 2、display interface GigabitEthernet 1/1/4 显示接口信息 3、display packet-filter interface GigabitEthernet 1/1/4 显示接口acl应用信息 4、display acl all 显示所有acl设置3900系列交换机 5、display acl config all 显示所有acl设置6500系列交换机 6、display arp 10.78.4.1 显示该ip地址的mac地址，所接交换机的端口位置 7、display cpu显示cpu信息 8、system-view 进入系统图（配置交换机），等于config t 命令 9、acl number 5000 在system-view命令后使用，进入acl配置状态 10、rule 0 deny 0806 ffff 24 0a4e0401 f 40 在上面的命令后使用，，acl 配置例子 11、rule 1 permit 0806 ffff 24 000fe218ded7 f 34 //在上面的命令后使用，acl配置例子 12、interface GigabitEthernet 1/0/9 //在system-view命令后使用，进入接口配置状态 13、[86ZX-S6503-GigabitEthernet1/0/9]qos //在上面的命令后使用，进入接口qos配置 14、[86ZX-S6503-qosb-GigabitEthernet1/0/9]packet-filter inbound user-group 5000 //在上面的命令后使用，在接口上应用进站的acl 15、[Build4-2_S3928TP-GigabitEthernet1/1/4]packet-filter outbound user-group 5001 //在接口上应用出站的acl 16、undo acl number 5000 //取消acl number 5000 的设置 17、ip route-static 0.0.0.0 0.0.0.0 10.78.1.1 preference 60 //设置路由 18、reset counters interface Ethernet 1/0/14 //重置接口信息 19、save //保存设置 20、quit //退出（此信息仅为分享之用，我们不排除对您并不适用的可能。另，如此信息侵犯您的权益，请告知我们，我们会及时删除） 华为路由器交换机配置命令：交换机命令 [Quidway]discur；显示当前配置 [Quidway]displaycurrent-configuration；显示当前配置 [Quidway]displayinterfaces；显示接口信息 [Quidway]displayvlanall；显示路由信息 [Quidway]displayversion；显示版本信息 [Quidway]superpassword；修改特权用户密码 [Quidway]sysname；交换机命名
华为交换机配置命令
华为交换机配置指令 视图切换指令
打开以太网端口：[Switch-ethernet port-id]undo shutdown 设置以太网端口描述字符串：[Switch-ethernet port-id]description text 设置以太网端口的双工模式：[Switch-ethernet port-id]duplex { auto| full| half } 设置以太网端口的速率：[Switch-ethernet port-id]speed { 10 | 100 | 1000 | auto } 设置以太网端口的MDI模式：[Switch-ethernet port-id]mdi {across| auto | normal } 开启以太网端口的流量控制功能：[Switch-ethernet port-id]flow-control display查看指令 查看版本信息：
华为S5700交换机的基础配置命令 # 设置设备的名称为GSH-FZ-Front system-view [Quidway] sysname GSH-FZ-Front? # 设置查看设备的时区,时间 clock timezone BJ add 8 clock datetime 18:20:30 2011-06-08 display clock #telnet远程登录 system-view [Quidway] aaa [Quidway-aaa] local-user testadmin password cipher p@ssw0rd privilege level 15 [Quidway-aaa] quit [Quidway]user-interface vty 0 4 [Quidway-vty0-4]authentication-mode aaa #添加VLAN system-view [Quidway] vlan 128 [Quidway-vlan128] quit #设定端口模式 system-view [Quidway] int gigabitethernet 0/0/1 [Quidway-GigabitEthernet0/0/1] port link-type access #将端口加入Vlan system-view [Quidway] vlan 131
[Quidway-vlan131] port gigabitethernet 0/0/21 to 0/0/22 [Quidway-Vlan131] quit #设置Trunk system-view [Quidway] interface GigabitEthernet 0/0/23 [Quidway-GigabitEthernet0/0/23] port link-type trunk [Quidway-GigabitEthernet0/0/23] port trunk allow-pass vlan 128 131 #设置VLAN IP(管理IP) system-view [Quidway] interface vlanif 131 [Quidway-Vlanif131] ip address 192.168.0.253 255.255.255.0 [Quidway-Vlanif131] shutdown [Quidway-Vlanif131] undo shutdown #设置默认路由 system-view [Quidway] ip route-static 0.0.0.0 0.0.0.0 192.168.0.254 #设定NTP system-view [Quidway] ntp-service unicast-peer 192.168.0.254 # 关闭WEB Server,dhcp system-view [Quidway] undo http server enable [Quidway] undo dhcp enable #保存配置 save #相关查看命令
S5700-SI系列全千兆企业交换机
S5700-SI系列全千兆企业交换机 产品概述 S5700-SI标准型千兆以太网交换机系列（以下简称S5700-SI），是华为公司自主研发的二层/三层千兆 以太网交换机，提供灵活的全千兆接入以及万兆上行端口。该系列交换机基于新一代高性能硬件和 华为公司统一的VRP（Versatile Routing Platform）软件平台，具有智能iStack堆叠，灵活的以太组网， 多样的安全控制，成熟的IPv6特性，轻松的运行维护等特点，广泛应用于企业园区接入和汇聚、数据 中心接入等多种应用场景。 产品外观 ?交换容量：256Gbps 1
产品特性和优势 灵活的以太组网 ?S5700-SI不仅支持传统的STP/RSTP/MSTP生成树协议，还支持华为自主创新的SEP智能以太保护技术和业界最新的以太环网标准ERPS。SEP是一种专用于以太链路层的环网协议，适用于半环、整环、 级连环等各种组网，其协议简单可靠、维护方便，并提供50ms的快速业务倒换。ERPS是ITU-T发布 的G.8032标准, 该标准基于传统的以太网MAC和网桥功能，实现以太环网的毫秒级快速保护倒换。 ?S5700-SI支持SmartLink功能。S5700-SI通过多条链路接入到多台汇聚交换机上，SmartLink实现了上行链路的备份，极大地提升了接入侧设备的可靠性。 ?S5700-SI支持完善的以太OAM(IEEE 802.3ah/802.1ag)，用于快速检测链路故障。 2
多样的安全控制 ?S5700-SI支持MAC地址认证和802.1x认证，实现用户策略（VLAN、QoS、ACL）的动态下发。支持基于端口粒度的dot1X、MAC认证和混合认证；支持基于VLANIF接口粒度的Portal认证。 ?S5700-SI支持完善的DoS类防攻击、用户类防攻击。其中，DoS类防攻击主要针对交换机本身的攻击，包括SYN Flood、Land、Smurf、ICMP Flood；用户类防攻击涉及DHCP服务器仿冒攻击、IP/MAC 欺骗、DHCP request ?ood、改变 DHCP CHADDR 值等等。 ?S5700-SI通过建立和维护DHCP Snooping 绑定表，对不符合绑定表项的非法报文直接丢弃。利用DHCP Snooping 的信任端口特性，S5700-SI还可以保证DHCP服务器的合法性。 ?S5700-SI支持ARP表项严格学习功能，可以防止因ARP欺骗攻击将交换机ARP表项占满，导致正常用户无法上网。 轻松的运行维护 ?S5700-SI支持华为Easy Operation简易运维方案，提供新入网设备Zero-Touch安装、故障设备更换免配置、USB开局、设备批量配置、批量远程升级等功能，便于安装、升级、业务发放和其他管理维护工作，大大降低了运维成本。S5700-SI支持SNMP v1/v2c/v3、CLI（命令行）、Web网管、TELNET、SSHv2.0等多样化的管理和维护方式；支持RMON、多日志主机、端口流量统计和网络质量分析，便于网络优化和改造。 ?Easy Deploy：Commander交换机收集下挂Client的拓扑信息，并基于拓扑保存Client对应的启动信息；支持Client免配置更换。支持对Client批量下发配置和脚本，并支持对配置下发结果进行查询。?Commander交换机支持收集并显示整网能耗信息。 ?S5700-SI支持GVRP，实现VLAN的动态分发、注册和属性传播，减少手工配置量，保证配置正确性。S5700-SI还支持MUX VLAN功能，MUX VLAN分为主VLAN和从VLAN，从VLAN又分为互通型从VLAN和隔离型从VLAN。主VLAN与从VLAN之间可以相互通信；互通型从VLAN内的端口之间互相通信；隔离型从VLAN内的端口之间不能互相通信。 智能iStack堆叠 ?S5700-SI智能iStack堆叠，将多台支持堆叠特性的交换机组合在一起，从逻辑上组合成一台虚拟交换机。iStack堆叠系统通过多台成员设备之间冗余备份，提高了设备级的可靠性；通过跨设备的链路聚合功能，提高了链路级的可靠性。iStack提供了强大的网络扩展能力，通过增加成员设备，可以轻松地扩展堆叠系统的端口数、带宽和处理能力。iStack简化了配置和管理, 堆叠形成后，多台物理设备虚拟成为一台设备，用户可以通过任何一台成员设备登录堆叠系统，对堆叠系统所有成员设备进行统一配置和管理。 成熟的IPv6特性 ?S5700-SI基于成熟稳定的VRP平台，支持IPv4/IPv6双协议栈、IPv6路由协议RIPng、 IPv6 over IPv4隧道（手工隧道/6to4隧道/ISATAP隧道）。S5700-SI既可以部署在纯IPv4或IPv6网络，也可以部署在IPv4与IPv6共存的网络，充分满足网络从IPv4向IPv6过渡的需求。 3
华为5700交换机MPLS配置 1实验目标 通过实验模拟3台5700交换机上运行MPLS。完成底层IGP-OSPF多区域配置、MPLS配置。 2实验拓扑图 3拓扑图描述 3台华为5700交换机底层运行IGP-OSPF，各个接口的IP地址如图所示,环回口启用OSPF 并作为OSPF的router-id和MPLS的lsr-id（将环回口置于OSPF的silient-interface），在sw1-sw2、sw2-sw3相连的接口启用mpls ldp建立本地ldp会话lsp会自动建立。 4配置及描述 4.1Sw1配置 [sw1]dis curr # sysname sw1 # vlan batch 10 # mpls lsr-id 192.168.0.1 配置MPLS LSR ID 是启用MPLS的前提条件(也是ldp建立会话的传输地址，确保lsr-id路由可达) mpls 全局启用mpls lsp-trigger all 所有静态路由和IGP 路由项触发建立LSP mpls ldp 全局启用mpls ldp（全局启用mpls ldp之前必须先全局启用mpls） # interface Vlanif10 ip address 10.1.0.1 255.255.255.0 ospf network-type p2p 修改ospf网络类型为点到点 mpls 接口启用mpls mpls ldp 接口启用mpls ldp（接口启用mpls ldp之前必须先在接口下启用mpls）# interface GigabitEthernet0/0/1 port link-type access port default vlan 10
华为交换机的应用 精网科技 交换的概述 @交换是指在一个接口上收到数据帧并且从另一个接口上将该数据帧发送出去的过程。 @交换机是二层的设备，它用来解决带宽不足和网络瓶颈的问题，主要作为工作站、服务器、路由器、集线器和其它交换机的集中点。它可以看作是一个多端口的网桥，为所连接的两台网络设备提供一条独享的虚电路，因此避免了冲突。可工作在全双工模式下，意味着可同时收发数据。 @交换机是根据MAC地址传递数据帧的的二层设备。它不能处理三层地址信息。所以交换机的操作与网络层使用什么样的协议无关。 @交换机把大的网络细分成若干微分段，以减小冲突域的大小，即每个接口是一个冲突域。但所有接口仍在一个广播域内。可以认为交换机是硬件桥，而网桥是软件的。交换机与网桥的区分是：网桥最多16个端口，但交换机可有很多端口，这一个缺点，足可以彻底打败网桥。 @网络中的通信分为三种，单播，组播，广播。(举例) 网络环境大的时候，所有主机都在一个广播域内网络性能会很差，所
以这样一来，靠划分微分段的方法已经不行，而常用的就是用交换机在二层隔离广播帧的VLAN技术，实现二层广播域的划分，以后会讲到。 @路由器在网络中的位置，我们用路由器把交换的网络分成若干广播域。这样可以避免广播风暴。路由器的使用大约给网络造成的延迟是20-30%，因为路由器会在三层上根据逻辑地址来做路由。所以造成延迟。 @以太交换机的反应时间。是指一个数据帧从进入交换机开始到离开交换机的这段时间。此时间的长短取决于在交换机上配置的交换操作的类型，以及网络上通过交换机的流量。交换机每秒都会处理海量数据，所以每个数据帧的交换时间哪怕有十亿分之一秒的延迟，对交换机来说都会影响整体的性能。 @交换机与HUB的区别。从内部结构上看，HUB是总线，而SWITCH 内部是每个接口与另外的接口都有连通线。(画图示意一下)再一个就是数据流通的带宽。比如：10M的HUB和10M的SWITH @三层交换机是在二层交换机的基础上融合了三层路由功能的交换机，它不但能基于MAC地址转发数据帧，还能根据数据包的IP地址为数据包提供路由服务。 @对称和不对称交换 100M和10M图13-2、3 @以太交换机的基本功能
华为交换机常用指令 一、交换机设备登陆及配置： 1、设备登陆配置 我中心维护汇聚和热点交换机，交换机类型为5300、2300和GPON，交换机使用secure CRT软件登录。交换机使用之前需要刷机，使用secureCRT配置：协议是serial，端口com12，波特流9600，流控制不配置。刷交换机所需要的信息：在3a模式下用户名和密码；snmp 为网络管理协议，配置网管所需的指令，固定不变； telnet配置——远程登陆配置信息。 登陆汇聚和热点交换机首先93-5交换机（核心交换机），登录协议选择ssh登录，登陆其它交换机在93-5上使用telnet（远程登陆）命令跳转，只能单向。 核心交换机登陆用户名：hanxu69309，密码：Hx#9309。华为汇聚和热点交换机的登陆用户名和密码都为huaweitest。 其他核心交换机的登录地址： 93-5 211.137.192.8 （交换机型号为9312） 65-1 120.192.23.36 （交换机型号为6500） 65-2 120.192.23.37 （交换机型号为6500） 85-1 120.192.22.129 （交换机型号为8500） 85-2 120.192.22.130 （交换机型号为8500） 93-1 211.137.192.1 （交换机型号为9306） 2、交换机配置思路： 配置设备名称。 管理AP所需要配置的信息 管理交换机配置的信息 在3a模式下配置，配置以下用户名和密码。（配置固定） snmp为网络管理协议，下面为加入网管所配置的指令，固定不变。 telnet配置——远程登陆配置信息 3、数据准备： 管理VLAN的ID。 交换机的管理IP。
华为交换机配置命令 华为QuidWay交换机配置命令手册： 1、开始 建立本地配置环境，将主机的串口通过配置电缆与以太网交换机的Console口连接。 在主机上运行终端仿真程序（如Windows的超级终端等），设置终端通信参数为：波特率为9600bit/s、8位数据位、1位停止位、无校验和无流控，并选择终端类型为VT100。 以太网交换机上电，终端上显示以太网交换机自检信息，自检结束后提示用户键入回车，之后将出现命令行提示符（如
