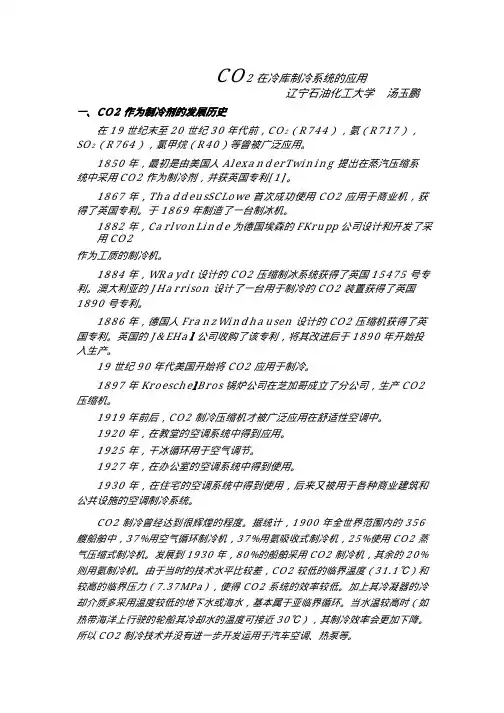

C O2在冷库制冷系统的应用
辽宁石油化工大学汤玉鹏一、C O2作为制冷剂的发展历史
在19世纪末至20世纪30年代前，C O2（R744），氨（R717），S O2（R764），氯甲烷（R40）等曾被广泛应用。
1850年，最初是由美国人A l e x a n d e r T w i n i n g提出在蒸汽压缩系统中采用C O2作为制冷剂，并获英国专利[1]。
1867年，T h a d d e u s S C L o w e首次成功使用C O2应用于商业机，获得了英国专利。于1869年制造了一台制冰机。
1882年，C a r l v o n L i n d e为德国埃森的F K r u p p公司设计和开发了采用C O2
作为工质的制冷机。
1884年，WR a y d t设计的C O2压缩制冰系统获得了英国15475号专利。澳大利亚的J Ha r r i s o n设计了一台用于制冷的C O2装置获得了英国1890号专利。
1886年，德国人F r a n z Wi n d h a u s e n设计的C O2压缩机获得了英国专利。英国的J&E Ha l公司收购了该专利，将其改进后于1890年开始投入生产。
19世纪90年代美国开始将C O2应用于制冷。
1897年K r o e s c h e l B r o s锅炉公司在芝加哥成立了分公司，生产C O2压缩机。
1919年前后，C O2制冷压缩机才被广泛应用在舒适性空调中。
1920年，在教堂的空调系统中得到应用。
1925年，干冰循环用于空气调节。
1927年，在办公室的空调系统中得到使用。
1930年，在住宅的空调系统中得到使用，后来又被用于各种商业建筑和公共设施的空调制冷系统。
C O2制冷曾经达到很辉煌的程度。据统计，1900年全世界范围内的356艘船舶中，37%用空气循环制冷机，37%用氨吸收式制冷机，25%使用C O2蒸气压缩式制冷机。发展到1930年，80%的船舶采用C O2制冷机，其余的20%则用氨制冷机。由于当时的技术水平比较差，C O2较低的临界温度（31.1℃）和较高的临界压力(7.37MP a)，使得C O2系统的效率较低。加上其冷凝器的冷却介质多采用温度较低的地下水或海水，基本属于亚临界循环。当水温较高时（如热带海洋上行驶的轮船其冷却水的温度可接近30℃），其制冷效率会更加下降。所以C O2制冷技术并没有进一步开发运用于汽车空调、热泵等。
1931年，以R12为代表的C F C s制冷剂一经开发，便以其无毒、不可燃、
不爆炸、无刺激性、适中的压力和较高的制冷效率，很快取代了C O2在安全制冷剂方面的位置，C O2逐渐不再被作为制冷剂使用。
C O2制冷剂的再受重视
由于C F C s对于臭氧层和大气变暖的不利影响，保护环境，实现C F C s替代成为全世界共同关注的问题。从1985年的《保护臭氧层的维也纳公约》到1987年的《蒙特利尔议定书》，以及1990年伦敦会议和1992年哥本哈根会议对蒙特利尔议定书的修正，世界范围内的C F C s替代进程在不断加快。1991年6月，我国在修改的《蒙特利尔议定书》上签字，成为缔约国之一。1992年5~7月编制了“中国消耗臭氧层物逐步淘汰国家方案”，并于1993年1月经国务院批准。这样按国家方案，逐步淘汰消耗臭氧层物质已经成为一项国际责任。
C F C s替代的首要原因是因为它们破坏臭氧层，因此新的替代工质必须对于臭氧层没有破坏。HF C类工质，因为对于臭氧层没有破坏力，成为替代C F C s的重要工质。特别是HF C134a作为C F C12的替代物已被大规模生产与应用。HF C s虽然不破坏臭氧层，但它们化学性稳定，释放后能够积累，这最终导致明显的温室效应。虽然人们可以努力合成性能更佳的工质，但由于制冷剂的使用量非常大，最终将不可避免地有相当部分泄漏到大气中去。任何大量人工合成物质排放到自然界中，都会对于环境造成影响，因此现在一种普遍的观点是采用自然工质。前国际制冷学会主席，挪威的G L o r e n t z e n在1989~1994年大力提倡使用自然工质[2,3]，特别是对于C O2的研究与推广应用上起了很好的带头作用。从此C O2制冷装置的研究与应用又一次成为在全球范围内受重视的热点。
二、C O2制冷剂的性质
C O2（R744）是在19世纪60年代研究成功的一种制冷剂，它的标准
沸点
-78.2℃，凝固温度-56.55℃，临界压力7.372Mp a，临界温度31.1℃。0℃时的容积制冷量5398K c a l/m3，ODP为0，G WP为1。
（一）C O2制冷剂具有的主要优势
1、环境友好性。C O2是天然物质，ODP=0（臭氧层潜能值为0），G WP=1（全球气候变暖潜能值为1）。对大气臭氧层没有破坏作用，可以减少全球温室效应。
2、无毒、不燃。C O2安全无毒、不可燃，并具有良好的热稳定性，即使在高温下也不会分解出有害的气体。
3、价格便宜（不需要回收设备）。来源广泛，勿需回收，可以大大降低制冷
剂替代成本，节约能源，解决化合物对环境的污染问题，具有良好的经济性。4、单位容积制冷量大（系统体积小）。分子量小，制冷能力大。可减少制冷设备与管道尺寸。
5、与普通润滑剂和结构材料相兼容。可适应各种润滑油和常见机械零部件材料。
6、传热性能和流动性能好。C O2黏度小，流体的流动阻力小，传热性能比
C F C类制冷剂好。
（二）C O2制冷剂存在的主要缺点
1、运行压力高。C O2临界压力7.38MP a，C O2跨临界制冷循环的工作压力最高可达到10MP a约为传统制冷工质C F C或HC F C系统压力的６～８倍。
2、管材、管件、阀门高要求。在大、中型制冷系统中通过控制C O2制冷剂的含水量，采用以碳钢为主的管道材料，使系统综合成本最低。如果不控制含水量，C O2制冷设备和管道都需要采用不锈钢或铜材防腐，导致造价升高。系统高压力对管材、管件、阀门提出更高要求，成本也更大。此外管道若采用不锈钢或16Mn r，不锈钢焊口需经过处理，否则容易腐蚀，16Mn r焊接后需经过热处理，在中国现有条件下，现场没法进行处理，如果出现问题，危险性更大。中国没有这方面的规范和部门对此进行检验，检验标准生产厂家按自己厂家的标准执行。
3、水的影响。C O2系统中如果有水分，不但会造成冰堵，C O2和水反应生产碳酸，对系统造成腐蚀。通常在系统中增加干燥过滤器，经常更换干燥过滤器，但在如此高的压力下，更换过滤器，对设备管理人员提出了更高的要求。
4、临界温度低。C O2的临界温度是31.1℃，在传统的C O2亚临界循环下要求冷凝温度低于31.1℃，这也使循环过程很接近临界点，导致相变过程线较短，使得循环的单位制冷量小，C OP(制冷效率)低。
5、C O2冲霜的问题。如果采用电融霜，运行费用非常高；采用水融霜，融霜时
间长，并且冷库地面会出现冻冰现象。通常采用工质融霜。C O2制冷压缩机组工作范围-5℃~-10℃，压缩机设计压力在35k g f，而融霜温度在10℃左右，需增加进口压缩机进行融霜，设计压力在50k g f~60k g f，融霜压缩机组都是进口，如果出现故障，现场很难处理，维修周期非常长。
6、停电时C O2系统压力升高。由于C O2常温下压力过高，系统停止运行时，需开启辅助制冷系统保持系统压力升高，辅助制冷系统需配置专用发电机组，并且都要有备用，时刻保证辅助制冷系统和专用发电机组都在良好的工作状态，平时不使用，一旦制冷系统停止运行，必须保证辅助制冷系统可靠运行，辅助制冷压缩机采用进口，维修麻烦。
7、C O2的危险性。直接存在于人类的呼吸过程中，3%(30,000p p m)导致呼吸加重(+100%)，5%（50,000p p m）导致麻醉，10%(100,000p p m)导致昏迷，
>30%立即导致由于浓度过高而引起的死亡！大气中C O2和O2的浓度比为1:700。O2浓度下降1-5%不会引起致命的危害。C O2浓度上升1-5%是致命的，需要设置类似于N H3那样明显的警示标志以便使现场受过训练的工作人员能够随时意识到可能存在的安全性问题。
8、操作维护。C O2制冷系统同R22制冷系统一样，系统很难回油，完全靠人工操作进行系统回油，在如此高的压力和复杂的系统下，对设备操作人员技术水平提出非常高的要求。该系统有制冷压缩机组、融霜压缩机组和辅助制冷系统，各压缩机组都不能出现故障，对设备维护人员要求很高的技术水平。系统压力非常高，运行补充C O2和冷冻油，更换阀门、安全阀等，都要求有非常专业的设备维护人员。
三、C O2与N H3或氟利昂复叠式制冷系统
C O2的临界温度与临界压力决定了该制冷剂不适应单一制冷系统独立运行，必须用复叠制冷方式来实现制冷循环。由于C O2的标准沸点低，用复叠式制冷可以实现更低的温度。根据不同的库温要求，一种制冷剂单一制冷系统能够达到所需的温度，尽量不选用复叠制冷方式，除非食品加工及贮存确实需要更低的温度或者加工场所受国家新规范制约的情况下才选用。因为C O2复叠式制冷系统是靠二套独立的制冷系统，将C O2侧低温系统所吸收的热量，通过其冷凝器传递给另一制冷系统的蒸发器，然后再由高温侧的制冷系统的冷凝器将热量释放到水与空气中，这种以二套独立制冷装置，热量传递通过接力形式来完成，其能耗与单一制冷系统相比要大得多。
【N H3用作高温段制冷剂，C O2用作低温段制冷剂。两个制冷循环通过一个‘冷
凝蒸发器’联系在一起，构成完整的复叠循环。高温段N H3循环是常规的制冷循
环，N H3在‘冷凝蒸发器’中蒸发，将高温C O2气体冷凝（通俗地说N H3系统
相当于C O2的冷却塔）。在‘冷凝蒸发器’中，冷凝后的C O2通过循环泵送到
C O2蒸发器。经过蒸发器后的气态C O2被压缩机吸入，经过压缩后进入‘冷凝
蒸发器’冷凝。如此循环反复，完成整个循环。】
四、氨双级、氨+二氧化碳载冷、氨+二氧化碳复叠、二氧化碳制冷对比
1、安全、环保、操作方面：
N H3双级配搭N H3/C O2载冷N H3/C O2复叠二氧化碳制氟利昂制冷制冷剂制冷制冷冷
最高工作压不高于15不高于2030~40140不高于20力(B a r)
N H3：ODP=0，C O2：C O2：C O2:R507A:
环保ODP=0,G WP
=ODP=0,G WP
=
ODP=0，ODP=0;
G WP=0，环保
11G WP=1，环保G WP=330
冷库制冷工艺的定义及其设计的基本内容 制冷工艺是制冷系统中的一个具体概念，是制冷循环系统中各个组成部分有机联合工艺技术。所有的制冷装置无论大小均需要进行制冷工艺的设计。冷库制冷工艺设计时大型制冷工程设计的重要组成部分。本书主要研究食品冷藏供液的制冷装置中制冷工艺的设计，也就是冷库制冷工艺设计。“冷库”是对易腐败食品进行冷加工或冷藏的建筑物，它既要负荷生产的需要，又要负荷流通的需要。 冷库提供的冷冻、冷藏条件，使加工及贮存的易腐败食品保质保量，为农牧也生产服务，为人民生活服务。而制冷工艺设计就是为各空间提供冷源，也就是为各冷间提供不因室外空气参数和室内条件而变化的较为稳定的“温湿度”，以达到延长易腐败食品的贮存期限、最大限度地保持食品质量的目的，这就是制冷工艺课程的主要任务。冷库设计要确保技术先进、经济合理、节能优化、安全适用、质量保证。 完整的冷库设计包括制冷工艺设计、土建设计、电器设计、采暖于通风设计，以及给排水设计等五个方面。其中制冷工艺是先行，是主导，其他设计要根据制冷工艺设计提出的条件、数据来进行设计。各个专业的设计要密切配合，协同一致，共同完成冷库设计。冷库制冷工 冷库制冷工艺设计即根据制冷机工作的原理，根据易腐败食品冷加工或冷藏的技术要求、卫生要求，参照有关设计规范或标准，合理地选择和装设全部制冷机器与设备（包括管道、阀门、管件、仪表等）。设计前，应进行可行性研究、调查，了解建库的确自然、社会情况以及各种物质、技术条件。设计时，吸取同类冷库设计、生产建设经验；参考国内外科学技术新成就；在总结实践经验和科学实验的基础上，积极慎重地采用新技术、新设备、新工艺和新材料；使冷库系统投入使用时生产流程合理，节约能源，操作维修方便。 国内冷库建设近几年发展非常迅速，新建的食品冷库越来越多，而且新增的冷库都在不断应用新技术，自动化程度也越来越高，在设计、使用、维护和保养等方面都包含越来越多的技术含量，使冷库在使用中真正做到安全、节能、好用。 近二十几年来，人们研究得最为积极的是对CFCs类氟利昂制冷剂的替代研究，其中冷库或其他小型制冷装置用制冷剂的替代研究表明，氨是一种很好的替代物。它不仅在大型冷控股中作为制冷剂，而且随着新研究成果的出现，例如，密封性好的装置和设备的研制成功、低粘度PAO润滑油与氨互溶性的发现等，使氨已可以用于小型的制冷装置及空调系统。目前已研制出专门用氨做制冷剂的氨用小型压缩机。扩
CO2制冷装置CDPL500-SIE-29-Y 一：工作原理 二：操作流程： 三：仪表的操作： 四：冷干机的操作： 五:几种常见报警及消除：
CO2制冷装置 CDPL500-SIE-29-Y (一)：工作原理 干燥清洁的二氧化碳气体在进入二氧化碳液化器进行液化，液化器是一个列管式换热器，制冷剂在管中流动，不断蒸发汽化吸收热量，二氧化碳气体被冷却到-20～-25℃（温度随压力的变化而变化）左右并被液化，在此温度下不能液化的气体（称为不凝性气体，主要成份是氧气和氮气）积聚在液化器的顶部被排放出液化器。制冷剂可在一定温度及压力下被冷却循环水冷凝成液体，使制冷剂具有制冷能力，吸收的热量被冷却水带走。液化的二氧化碳液体自流被送入储液罐储存。 储存液体时或生产用气时压力超过一定值时（1.93Mpa），冷冻机组自动开启(制冷机组满负荷运行)进行降温降压，将气体液化，避免安全阀起跳损耗气体。当制冷机组压力下降至一定值时（1.83Mpa），液化器冷冻机组自动停止工作；当二氧化碳来气量减少时，二氧化碳回路压力会降低，此时螺杆制冷压缩机会进行卸载。制冷机组工作时压力超过2MPa，建议关闭手动控制气体压缩机，如压力仍维持2Mpa，建议用户关闭制冷机组，检测发酵罐来气中二氧化碳浓度。 制冷压缩机的卸载范围： 1：二氧化碳回路压力>1.8 Mpa：制冷机组满负荷加经济器运行
2：二氧化碳回路压力>1.8Mpa，<1.7 Mpa：制冷机组满负荷运行 3：二氧化碳回路压力<1.7 Mpa：制冷机组75%负荷运行 2：二氧化碳回路压力<1.6 Mpa：制冷机组停止运行，等待气体压缩机给二氧化碳回路升压。 （二）：操作流程： （1）自动运行：（系统正常运行） 按下启动按钮，这时候制冷压缩机进入运行准备状态，启动按钮灯亮。当系统压力大于18KG，制冷压缩机就可以运行，低于16KG自动停止，然后当系统压力再次大于18KG后会自动再运行，除非按下停止按钮，机器才会停止运行，同时停止按钮灯亮。如果运行中发现有报警发生，机器也会停止运行，人为的消除报警后再次按下启动按钮才能让机器运行。 （2）降压操作：（系统长时间停机可能会导致压力超高） 将允许降压打在开的位臵，允许降压指示灯亮。系统长时间停机可能会导致压力超高。当高过19.3KG时，制冷压缩机强制投入运行，到压力低于18KG停止。一般可以将允许降压打在开的位臵。 （3）工作流程： 系统运行后3秒制冷压缩机启动，首先线圈1得电，500毫秒后线圈2得电。这时能调阀1和2都未得电，压缩机为50%功率运行，线圈1运行后1分钟能调阀2得电，为75%功率运行。再过1分钟能
冷库工程 制 冷 工 艺 说 明 书 辉达制冷工程有限公司 2014年5月13日
目录 一、设计方案说明 (2) 二、甲方设计要求 (2) 三、制冷工艺设计 (2) 四、相关建筑设计 (3) 五、相关水系统设计 (3) 六、相关电气系统设计 (4) 七、相关保温设计 (4) 八、其它相关方面 (4) 九、主要制冷设备明细单 (4) 十、辉达公司资质 (5) 十一、冷库布置简图…………………………第页
一、设计方案说明 1、本设计方案涉及的范围包括 （1）制冷工艺设计 （2）相关建筑设计 （3）相关水系统设计 （4）相关电气设计 （5）相关保温设计 2、设计依据：甲方提出的有关要求及相关的国家标准。 3、本设计方案的性质：本设计方案为初步设计方案，待与甲方及其他专业 会商后，根据实际情况再予修订。 4、技术方案 （1）．冷库主体部分：采用土建冷库形式，库体保温为聚氨脂现场发泡保温； （2）．制冷工质部分：采用以氟利昂R22； （3）．制冷设备部分：保鲜库部分采用目前国际上应用广泛的螺杆并联机组的集中控制技术，节能控制灵活。 （4）．库内制冷设备部分：保鲜冷库采用吊顶式高性能冷风机降温技术。 二、甲方设计要求 1、冷库库址： 2、冷库生产用途：保鲜。 3、冷库功能性质：用于蔬菜、水果类等。 4、加工能力：冷藏间容积：6000m3（库温5/-2℃） 5、冷藏间：尺寸见图1。 7、水池：容积1.5m3。 8、制冷主机：采用双螺杆并联制冷压缩机。 9、制冷系统冷凝方式：采用蒸发式冷凝器。 10、制冷剂：采用氟利昂（R22）作为制冷剂。 11、冷凝温度：以＋35℃计。 三、制冷工艺设计 1、制冷压缩方式：采用双螺杆并联制冷压缩机。 2、供液方式：采用直接供液方式。 3、融霜方式：电热除霜方式技术，具有轻易安装、操作简单、除霜干净彻
冷库施工方案 一、概述 本规格书适用于冷库工程的设计、制造、安装和调试及系统设计说明。 1、设计依据 冷库设计规范GB 50072-2010 国内空调设计规范 国内工程安装、检验规范 业主提供的平面图及其他技术要求 2、工程设计总述工程主要由制冷系统、电控系统、库房保 温系统组成。 制冷系统包括：风冷压缩冷凝机组、蒸发器（冷风机）、制冷配件、 制冷管道及保温等组成。 电控系统包括：微电脑温度控制器、相位保护器、过流保护器、压力 控制器等组成。 库房保温包括：库体保温板、冷库门及附件。 制冷系统：采用半封闭制冷压缩机，风冷冷凝制冷机组，氟利昂R22(HCFC)为制冷剂，高效风冷蒸发器，Danfoss进口热力膨胀阀，精确匹配使系统平稳，低能耗运行，节约运行成本。 电控系统：采用微电脑控制器，高低压压力继电器，电磁阀，电源相位保护，电流保护器及短路、漏电保护器，确保设备安全、自动化运行。 保温系统：采用聚氨酯双面彩钢板，彩钢厚度聚安脂密度每立方43KG、库板
之间连接采用偏心钩的形式。聚氨酯双面彩钢板具有良好保温性能，聚氨酯吸潮性能弱、热导率小、拆装方便，使用该材料作为库体保温可以大大的延长冷库的使用寿命。 三、工作原理 来自蒸发器（冷风机）的低压氟利昂被压缩机吸入，压缩后变成高压高温蒸汽，经排出后进入风冷式冷凝器，在冷凝器中与室外空气产生热交换。 经冷凝后氟利昂变成高压中温液体，液态的氟利昂自冷凝器出来后经过电磁阀进入干燥过滤器，在干燥过滤器中过滤掉杂质和水分后进入热力膨胀阀节流降温(降压)成低温低压的饱和液体，再进入蒸发器内蒸发（其冷量为被冷却物降温所吸收），从而完成一个循环。 库房内的降温，是由于室内空气在分机的驱动下强迫通过翅片式蒸发器冷却降温，然后又送入库内，如此不断的循环工作，使室内温度慢慢降低，直至达到用户要求后暂停工作。 吊顶式蒸发器采用翅片式冷风机，为套片结构，由于管内制冷剂的蒸发温度低于0℃故运行一段时间后套偏间的霜层会加厚，影响空气的流通和增加传热热阻，从而影响制冷效果增加运行费用，此时就必须停止制冷机组和冷风机的运行，并接通冷风机自带的电加热化霜系统，使翅片间的霜层化成水进入其下的节水盘排出室外，直至蒸发器上的霜化完为止。 制冷原理图 压缩机 蒸发器吸热降温冷凝 器 放 热膨胀阀节流降压四、制冷设备工程所在地：湖南长沙环境空气温度：≤35℃环境相对湿度：≤81％冷库的面积、及温度要求如表所列： 库房温度库房规格库房名称 （宽）（高）-18℃~-5℃（长）冷冻库 冷藏库（宽）（高）℃～5℃（长）-5 保鲜库（宽）（高）-0℃～10℃（长）
小型氨系统制冷 工艺设计 （第四组） 制冷工艺设计 一个单层500t生产性冷藏库，采用砖墙、钢筋混凝土梁、柱和板建成。隔热层外墙和阁楼采用聚氨酯现场发泡，冻结间内墙贴软木，地坪采用炉渣并装设水泥通风管。整个制冷系统设计计算如下： 1.设计条件 1.气象和水文资料 2.制冷系统 采用氨直接蒸发制冷系统。冷藏间温度为-18℃，冻结间温度为-23℃。 3.冷藏库的平面布置 冷藏库的平面布置如下图所示。
2. 设计计算 整个制冷系统的设计计算是在冷库的平面立面和具体的建筑结构和围护结构确定之后进行的。首先计算冷库的耗冷量，然后计算制冷机器和设计。计算出程序如下： 1.冷库维护结构的传热系数计算 主要计算外墙、内墙、阁楼层和地坪的传热系数，计算公式如下： 热阻的计算公式为： ,1i i i s R R a δλ== 传热系数的计算公式为 12121 1 1s w K δδαλλα= + ++???+ 对于墙面的对流换热系数α，外墙表面α取；内墙表面α取；冻结间的内墙表面取。各冷库维护结构及其传热系数的计算见表1-1。 3. 冷库耗冷量的计算
（1）冷库围护结构传热引起耗冷量按计算围护结构传热面积原则计算各库房围护结构的传热面积，然后计算耗冷量。 1）冷库围护结构的传热面积。冷库围护结构的传热面积计算见表1-2. 表1-1 冷库围护结构及其传热系数的计算
表1-2 冷库维护结构的传热面积表
no.3 东墙 西墙 北墙屋顶、阁楼、地 坪 9.185 9.185 22.370 20.000 7.490 7.490 7.490 7.860 68.795 68.795 167.551 157.200 no.6 东墙 南墙 西墙 屋顶、阁楼、地 坪 6.950 10.370 6.950 8.000 6.290 6.290 6.290 5.590 43.716 65.227 43.716 44.720 2）冷库围护结构的耗冷量计算下表1-3. 表1-3 的计算表 序号墙体方向Q 1/W K A αT w T n NO.1 东墙0.194 68.796 1 35 -18 707.809 南墙0.194 167.551 1.05 35 -18 1810.056 西墙0.194 68.796 1.05 35 -18 743.199 阁楼层0.107 157.200 1.2 35 -18 1074.044 地坪0.262 157.200 0.7 33 -18 1467.838 此间合计5802.947 NO.2 东墙0.194 59.920 1 35 -18 616.491 西墙0.194 59.920 1.05 35 -18 647.316 阁楼层0.107 154.400 1.2 35 -18 1054.914 地坪0.262 154.400 0.7 33 -18 1441.694 此间合计3760.414 NO.3 东墙0.194 68.796 1 35 -18 707.809 西墙0.194 68.796 1.05 35 -18 743.199 北墙0.194 167.551 1.05 35 -18 1810.056 阁楼层0.107 157.200 1.2 35 -18 1074.044 地坪0.262 157.200 0.7 33 -18 1467.838 此间合计5802.947 NO.4 东墙0.194 68.796 1 35 -18 707.809 南墙0.233 167.551 1 35 -18 2065.073 西墙0.194 68.796 1 35 -18 707.809 北墙0.194 65.227 1.05 35 -18 704.650 阁楼层0.109 48.480 1.2 35 -18 334.931 地坪0.269 48.480 0.7 33 -18 465.185 此间合计4985.456 NO.5 东墙0.194 37.740 1 35 -18 388.291 南墙0.233 50.320 1 35 -18 620.195 西墙0.233 37.740 1 35 -18 465.146 北墙0.233 50.320 1 35 -18 620.195 阁楼层0.109 45.200 1.2 35 -18 312.270 地坪0.269 45.200 0.7 33 -18 433.712 此间合计2839.809 ) ( n w T T KA Q- =α
冷库系统的安装与调试 1安装前材料准备 1、冷库设备材料配套应根据冷库工程设计施工材料单配备，冷库板、库门、制冷机组、制冷蒸发器(冷风机或排管）、微电脑温度控制箱、膨胀阀、连接铜管、电缆控制线、库灯、密封胶、安装辅料等配齐并要核对材料及配件型号。 2、运输安装前应按发货单核对冷库库板数量，装卸库板时应做到轻拿轻放，在库板的每层及地面接合部铺垫防划层。 2库板的安装 冷库整体拼装时应与墙体及屋顶留有间隙，冷库地板安装平整，不平处用材料把地坪垫平，并锁紧板与板之间锁钩，用硅胶密封，达到库面平整，无空心感，冷库库体的顶板、地板、立板安装好后，顶与立、立与地板之间修正平齐并锁紧，彼此间所有锁钩。
3冷风机安装技术 1、选择吊点位置时，首先考虑空气循环最好的位置，其次在考虑库体结构方向。 2、冷风机与库板间隙要大于冷风机的厚度。 3、冷风机所有吊栓应全部紧固，并用密封胶将螺栓及吊栓穿孔封闭，防止冷桥和漏气。 4、吊顶风机过重时，应用4号角或5号角铁做过梁，过梁应横跨到另一块顶板和墙板上，以减轻承重。 4制冷机组的组装安装技术 1、半封或全封闭压缩机都应安装油分离器，并在油分内加住适量机油，蒸发温度低于—15度时，应加装气液分离器并加装适量冷冻机油。 2、压缩机底座应安装减震胶座。
3、机组的安装要留有维修空间，便于观察仪表和阀门的调节。 4、高压表应安装在储液灌阀门三通处。 5、机组整体布局合理，颜色一致。各型号机组安装结构应保持一致。 5制冷管道安装技术 1、铜管管径的选择应严格按照压缩机吸排气阀门接口选择管径，当冷凝器与压缩机分离超过3米时应加大管路直径。 2、冷凝器吸风面与墙壁保持400mm以上距离，出风口与障碍物保持3米以上距离。 3、储液罐管径进出口管径按机组样本上标明的排气和出液管径为准。
冷库制冷系统的概述 利用外界能量使热量从温度较低的物质（或环境）转移到温度较高的物质（或环境）的系统叫制冷系统。 制冷系统可分为蒸气制冷系统、空气制冷系统和热电制冷系统。其中蒸气制冷系统又可分为蒸气压缩式、蒸气吸收式和蒸气喷射式等多种类型。 1.制冷系统方案设计的意义 制冷系统方案设计是设计工作中一个关键的环节，其方案的选用直接关系到制冷装置建造费用、操作管理的方便程度、机器设备的先进性及经常运转费用的高低等。因此，在选择、确定方案时，应从先进性、实用性、经济发展诸方面考虑，因地制宜地选出合适的设计方案。 2.制冷系统方案设计的依据 1）制冷装置服务对象，如冷库、空调、工艺用水等。 2）建设规模和投资限额。 3）生产工艺要求。 4）当地水文气象条件，如冷却水温、水量、水质等。 5）制冷装置所处环境。 3.制冷系统方案设计原则 1）满足生产工艺要求。 2）尽量选用新工艺、新技术、新设备。 3）制冷系统在运行安全可靠的前提下尽量简单，操作管理方便。 4）投资合理，不仅要考虑一次投资和经常运转费用，还要考虑到技术、经济及发展问题。 总之，要使所选方案安全可靠、方便灵活、技术先进、经济合理。 4.蒸气压缩制冷系统的基本构成 （1）单级压缩系统的基本构成由制冷原理可知，压缩机、冷凝器、节流阀、蒸发器是构成压缩式制冷系统必不可少的四大部件，把它们依次用管道连接起来，就形成了一个最基本的单级压缩系统。制冷剂在系统中经过压缩、冷凝、节流，蒸发四个过程，即可完成一个制冷循环。 （2）双级压缩系统的基本构成。双级压缩由低压级压缩机（低压缸）、高压级压缩机（高压缸）、中间冷却器、冷凝器、节流阀、蒸发器组成的双级压缩系统的基本构成。其循环是：低压级压缩机由蒸发器吸入低压蒸气，压缩至中间冷却器，在中间冷却器内被冷却，再由高压级压缩机吸入并升压至冷凝压力送入冷凝器，在冷凝器中被冷凝成液体，再经节流阀供至蒸发器吸热蒸发，如此循环。中间冷却器内的冷源是由高压液体经节流后提供。 （3）综合系统的基本构成实际制冷装置中，有单级压缩系统，也有双级压缩系统，还有既有单级也有双级的综合系统。此时的综合系统并不是由两个独立的单、双级系统合并而成，一般情况下，由于单、双级压缩冷凝压力的一致性，实际上综合系统可以看成是单级系统和双级系统共用冷凝器而构成的。 （4）压缩系统的基本构成是制冷系统中比不可少的。但使用中的制冷系统为了提高运行的安全性和改善运行的经济性，增设了诸如贮液器、油分离、气液分离器、排液桶、低压循环桶、液泵、调节站、安全阀等设备和阀件，构成了比基本构成复杂得多的实际制冷系统。 5.蒸气压缩式制冷系统原理图 用管线、阀件图例绘制的，能简单的表示出实际制冷系统中机器、设备、阀件、仪表之间互相关系的图称制冷系统原理图。从制冷系统原理图上可以看出机器、设备的规格、
湖南现代物流职业技术学院毕业设计 题目：猪肉类冷库制冷工程设计 专业：物工专业 班级：物工0903班 学生姓名：肖红斌 指导老师：陈进军 2011年12月1日
本设计为猪肉冷库制冷工程设计，本建筑包括两个冻结间、三个冻结物冷藏间。本次设计的主要内容包括：制冷系统方案的确定、冷负荷的计算、设备选型、制冷系统的布置。结合建筑结构特点和使用功能，通过方案比较，在冷负荷计算的基础上，选择了双级压缩制冷系统，根据制冷系统方案的设计，进行辅助设备的选型。其次本设计介绍了机房及库房设备的布置，管线的布置及走向，管材、管径等。最后对制冷系统的试压、试漏、及管道的保温问题做了简单说明。 关键词：制冷系统、活塞式压缩机、冷负荷
1 工程概况及原始材料 (1) 1.1设计目的 (1) 1.2工程概况 (1) 1.2.1 冷库设计条件 (1) 1.2.2 冷库围护结构的传热系数计算 (2) 1.2.3 维护结构传热面积F的确定 (7) 2 冷负荷计算 (9) 2.1维护结构传热引起的耗冷量Q1 (9) 2.2食品冷加工耗冷量Q2的计算 (10) 2.3通风换气的耗冷量Q3的计算 (12) 2.4电动机运转耗冷量Q4的计算 (12) 2.5操作耗冷量Q5的计算 (12) 2.6耗冷量的汇总 (14) 2.6.1 冷间冷却设备负荷计算 (14) 2.6.2 机械负荷Qj计算 (15) 2.6.3 冷库耗冷量估算 (16) 3 制冷系统方案的确定 (18) 3.1确定制冷系统方案的原则 (18) 3.2确定制冷系统方案的主要内容 (18) 3.3冷库制冷系统的确定选择 (19) 3.3.1制冷剂种类确定 (19) 3.3.2 制冷系统供液方式的确定 (19) 3.3.3冷间冷却方式的确定 (21) 3.3.4制冷系统供冷方式的确定 (22) 3.3.5蒸发温度的确定 (22) 3.3.6过热度的确定 (22) 3.3.7冷凝温度的确定 (22) 3.3.8过冷度的确定 (23) 3.3.9蒸发器除霜方案的确定 (23) 4 制冷机器设备的选型 (24) 4.1压缩机的选型计算 (24) 4.1.1选型的一般原则 (24) 4.1.2 计算压力比 (24) 4.1.3 －33℃蒸发回路压缩机选型 (24) 4.2冷凝器的选型计算 (29) 4.2.1 冷凝器的负荷 (29) 4.2.2 冷凝器面积计算 (30) 4.2.3 冷却水用量 (31) 4.3 蒸发器的选型计算 (31)
目录 一、设计条件..................................................错误!未定义书签。 (一)制冷工艺条件..........................................错误!未定义书签。 (二)设计背景：............................................错误!未定义书签。 二、库容量计算................................................错误!未定义书签。 (一)急冻间................................................错误!未定义书签。 (二)低温冷藏间............................................错误!未定义书签。 三、围护结构传热系数计算......................................错误!未定义书签。 (一)外墙..................................................错误!未定义书签。 (二)地坪..................................................错误!未定义书签。 (三)屋顶..................................................错误!未定义书签。 (三)冷藏间内墙............................................错误!未定义书签。 (四)急冻间内墙............................................错误!未定义书签。 (五)急冻间走道外墙........................................错误!未定义书签。 (六) 冷藏间走道外墙.......................................错误!未定义书签。 四、冷耗量的计算..............................................错误!未定义书签。 (一)冷库围护结构传热面引起的冷耗量Q1......................错误!未定义书签。 (二)食品冷加工的耗冷量Q2..................................错误!未定义书签。 (三)库内通风换气热量Q3的计算 .............................错误!未定义书签。 (四)电动机运转热量Q4的计算 ...............................错误!未定义书签。 (五)操作热量Q5的计算 .....................................错误!未定义书签。 (六)总耗冷量..............................................错误!未定义书签。 五、冷却设备的选型计算........................................错误!未定义书签。 (一)冻结物冷藏间..........................................错误!未定义书签。 (二)冻结间................................................错误!未定义书签。 (三)流化床................................................错误!未定义书签。 六、制冷压缩机的选择计算......................................错误!未定义书签。 (一)计算条件..............................................错误!未定义书签。 (二)制冷压缩机的选择......................................错误!未定义书签。七．辅助设备的选择计算........................................错误!未定义书签。 (一)冷凝器................................................错误!未定义书签。 (二)油分离器：............................................错误!未定义书签。 (三)高压贮液器............................................错误!未定义书签。 (四)氟泵的选型计算........................................错误!未定义书签。 (五)低压循环桶的选型计算..................................错误!未定义书签。 (六)热虹吸罐的选型计算....................................错误!未定义书签。八．管径的确定................................................错误!未定义书签。 (一)回气管................................................错误!未定义书签。 (二)吸入管................................................错误!未定义书签。 (三)排气管................................................错误!未定义书签。 (四)冷凝器至贮液桶........................................错误!未定义书签。 六、制冷设备和管道的隔热厚度确定..............................错误!未定义书签。个人总结......................................................错误!未定义书签。参考文献......................................................错误!未定义书签。
关于CO2制冷的说明 CO2制冷的优点： 1、CO2为自然工质 2、优良的经济性，无回收问题 3、良好的安全性，无毒，不燃 4、优良的传热和流动性。 CO2制冷现阶段的局限性： 1、管道材质：CO2常温下压力为75kgf ，采用R717和CO2复叠制冷，温度控制在-5℃ ~-10℃范围内，设计压力为52kgf ，运行压力在30kgf ，在此压力下，管道采用不锈钢 或16Mnr ，不锈钢焊口需经过处理，否则容易腐蚀，16Mnr 焊接后需经过热处理，在中 国现有条件下，现场没法进行处理，如果出现问题，危险性更大。此外，中国没有这方 面的规范和部门对此进行检验，检验标准生产厂家按自己厂家的标准执行。 2、CO2的水的影响：CO2系统中如果有水分，不但会造成冰堵，CO2和水反应生产碳酸， 对系统造成腐蚀。通常在系统中增加干燥过滤器，经常更换干燥过滤器，但在如此高的 压力下，更换过滤器，对设备管理人员提出了更高的要求。 3、CO2冲霜的问题：如果采用电融霜，运行费用非常高；采用水融霜，融霜时间长， 并且冷库地面会出现冻冰现象。通常采用工质融霜。CO2制冷压缩机组工作范围-5℃ ~-10℃，压缩机设计压力在35kgf ，而融霜温度在10℃左右，需增加进口压缩机进行 融霜，设计压力在50kgf~60kgf ，融霜压缩机组都是进口，如果出现故障，现场很难 处理，维修周期非常长。 4、辅助制冷系统：由于CO2 常温下压力过高，系统停止运行时，需开启辅助制冷系
统保持系统压力升高，辅助制冷系统需配置专用发电机组，并且都要有备用，时刻保证辅助制冷系统和专用发电机组都在良好的工作状态，平时不使用，一旦制冷系统停止运行，必须保证辅助制冷系统可靠运行，辅助制冷压缩机采用进口，维修麻烦。 5、操作维护：CO2制冷系统同R22制冷系统一样，系统很难回油，完全靠人工操作进行系统回油，在如此高的压力和复杂的系统下，对设备操作人员技术水平提出非常高的要求。该系统有制冷压缩机组、融霜压缩机组和辅助制冷系统，各压缩机组都不能出现故障，对设备维护人员要求很高的技术水平。系统压力非常高，运行补充CO2和冷冻油，更换阀门、安全阀等，都要求有非常专业的设备维护人员。 6、CO2的危险性：直接存在于人类的呼吸过程中，3% (30,000ppm) 导致呼吸加重 (+100%)，5% （50,000ppm）导致麻醉，10% (100,000ppm) 导致昏迷，> 30% 立即导致由于浓度过高而引起的死亡！大气中CO2和O2的浓度比为1:700。O2浓度下降1-5%不会引起致命的危害。CO2浓度上升1-5%是致命的，需要设置类似于NH3那样明显的警示标志以便使现场受过训练的工作人员能够随时意识到可能存在的安全性问题。 综上所述，在中国现有的国情下，无论从技术上、工艺上、还是用户的操作维护上，都不适合作为商业推广，只能作为实验项目使用，只有各方面都进一步发展，才适合推广。蒙牛、伊利公司都研究过CO2制冷，伊利公司还到CO2制冷现场参观过，但现在都没采用，就是CO2制冷现在还不可靠，风险性比较大。此次羊屠宰项目采用CO2 制冷，系统也需要氨液（可能2吨左右），采用氨制冷，系统充氨量才9吨左右，没超过十吨（超过十吨为重大危险源），采用CO2制冷没什么意义。
C O2在冷库制冷系统的应用 辽宁石油化工大学汤玉鹏一、C O2作为制冷剂的发展历史 在19世纪末至20世纪30年代前，C O2（R744），氨（R717），S O2（R764），氯甲烷（R40）等曾被广泛应用。 1850年，最初是由美国人A l e x a n d e r T w i n i n g提出在蒸汽压缩系统中采用C O2作为制冷剂，并获英国专利[1]。 1867年，T h a d d e u s S C L o w e首次成功使用C O2应用于商业机，获得了英国专利。于1869年制造了一台制冰机。 1882年，C a r l v o n L i n d e为德国埃森的F K r u p p公司设计和开发了采用C O2 作为工质的制冷机。 1884年，WR a y d t设计的C O2压缩制冰系统获得了英国15475号专利。澳大利亚的J Ha r r i s o n设计了一台用于制冷的C O2装置获得了英国1890号专利。 1886年，德国人F r a n z Wi n d h a u s e n设计的C O2压缩机获得了英国专利。英国的J&E Ha l公司收购了该专利，将其改进后于1890年开始投入生产。 19世纪90年代美国开始将C O2应用于制冷。 1897年K r o e s c h e l B r o s锅炉公司在芝加哥成立了分公司，生产C O2压缩机。 1919年前后，C O2制冷压缩机才被广泛应用在舒适性空调中。 1920年，在教堂的空调系统中得到应用。 1925年，干冰循环用于空气调节。 1927年，在办公室的空调系统中得到使用。 1930年，在住宅的空调系统中得到使用，后来又被用于各种商业建筑和公共设施的空调制冷系统。 C O2制冷曾经达到很辉煌的程度。据统计，1900年全世界范围内的356艘船舶中，37%用空气循环制冷机，37%用氨吸收式制冷机，25%使用C O2蒸气压缩式制冷机。发展到1930年，80%的船舶采用C O2制冷机，其余的20%则用氨制冷机。由于当时的技术水平比较差，C O2较低的临界温度（31.1℃）和较高的临界压力(7.37MP a)，使得C O2系统的效率较低。加上其冷凝器的冷却介质多采用温度较低的地下水或海水，基本属于亚临界循环。当水温较高时（如热带海洋上行驶的轮船其冷却水的温度可接近30℃），其制冷效率会更加下降。所以C O2制冷技术并没有进一步开发运用于汽车空调、热泵等。
低温氨制冷系统调试 1 工程概况 本工程为某冷库项目，总建筑面积达约2万平方米，建筑高度30.6米，设冻结间2间，室温-25C，总冻结能力为30T/20h ; 冻结物冷藏间22间，室温-20C，总公称容积约为49930m3 2 系统调试流程 3、调试步骤 3.1管道、设备吹扫 制冷系统管道安装好以后，需用0.8Mpa 压缩空气对制冷系统管道进行分段排污，并在排污口300MM处用白色板检查，一直到无污物排出。排污前应将手动阀全部开到最大，电磁阀等精密仪表拆除，防止系统中的污物对阀芯造成破坏。 3.2系统试压 系统吹扫干净后需用干燥压缩空气或氮气对系统试压，高压侧压力保持2.0Mpa （表压）、低压侧压力保持 1.5Mpa （表压）、保压时间24 小时以上，压降不得大于试验压力的1%。试压过程 中如发现压降大于试验压力的1%，则应立即用肥皂水进行检测，及时查找渗漏部位并进行补漏。 3.3系统抽真空系统压力试验完成后为保证系统良好运行需对系统 进行抽 真空。本工程采用真空泵将系统压力抽至-0.095Mpa （即绝对压力
5Kpa）左右并保持24小时以上，。 3.4系统漏氨检测系统真空测试符合标准需加入制冷剂进行再次试 压，试验压 力为0.2Mpa，若没发现泄漏且24小时后压力不下降则说明系统不漏。 3.5管道、设备保温隔热压力试验合格后要及时对蒸发压力下工作 的管道、设备进行 保温隔热处理，本工程采用聚氨酯发泡的形式进行保温。 3.6设备单机调试 系统调试开始前要进行设备、电磁阀单机调试。以下设备均以点动方法进行调试。 ⑴电磁阀，检查接线是否正确，电源是否接通，是否能够正常启停。 ⑵蒸发冷，检查接线是否正确，电源是否接通，风机、水泵转向是否正确、转动是否灵活、电压、电流是否正常。 ⑶压缩机，检查接线是否正确，电源是否接通，油泵、压缩机转子转向是否正确、转子是否灵活、有无障碍物、电压、电流是否正常 ⑷氨泵，检查接线是否正确，电源是否接通，氨泵转向是否正确、联轴器是否灵活转动、压力表是否正常、电压、电流是否正常。 3.7 系统加氨 打开系统中除与大气相连的所有阀门。将加氨槽车上的管道接入加氨站。 打开加氨站阀门同时开启槽车上加氨阀门，利用内外压力差向系

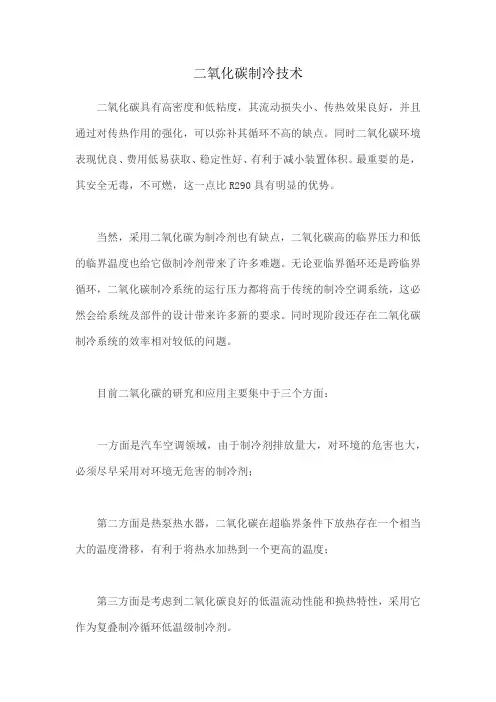

二氧化碳制冷技术 二氧化碳具有高密度和低粘度，其流动损失小、传热效果良好，并且通过对传热作用的强化，可以弥补其循环不高的缺点。同时二氧化碳环境表现优良、费用低易获取、稳定性好、有利于减小装置体积。最重要的是，其安全无毒，不可燃，这一点比R290具有明显的优势。 当然，采用二氧化碳为制冷剂也有缺点，二氧化碳高的临界压力和低的临界温度也给它做制冷剂带来了许多难题。无论亚临界循环还是跨临界循环，二氧化碳制冷系统的运行压力都将高于传统的制冷空调系统，这必然会给系统及部件的设计带来许多新的要求。同时现阶段还存在二氧化碳制冷系统的效率相对较低的问题。 目前二氧化碳的研究和应用主要集中于三个方面： 一方面是汽车空调领域，由于制冷剂排放量大，对环境的危害也大，必须尽早采用对环境无危害的制冷剂； 第二方面是热泵热水器，二氧化碳在超临界条件下放热存在一个相当大的温度滑移，有利于将热水加热到一个更高的温度； 第三方面是考虑到二氧化碳良好的低温流动性能和换热特性，采用它作为复叠制冷循环低温级制冷剂。
