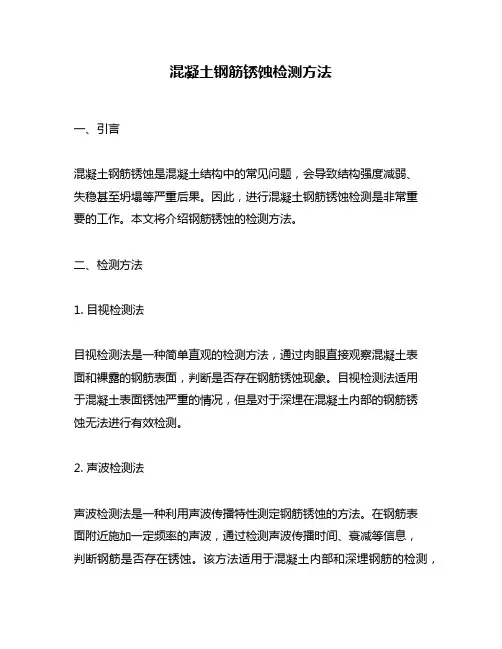

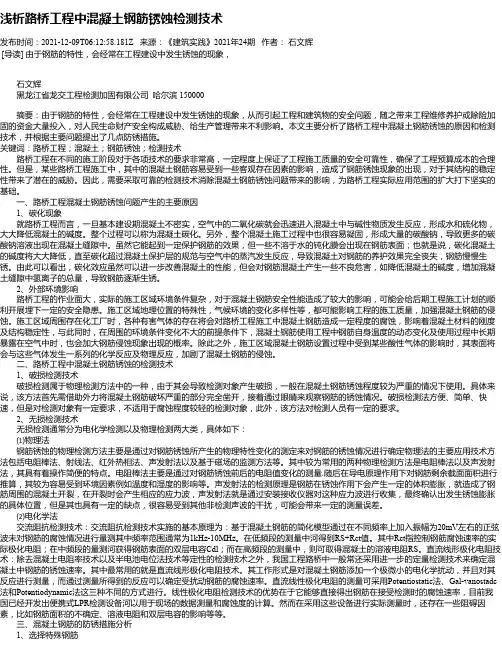

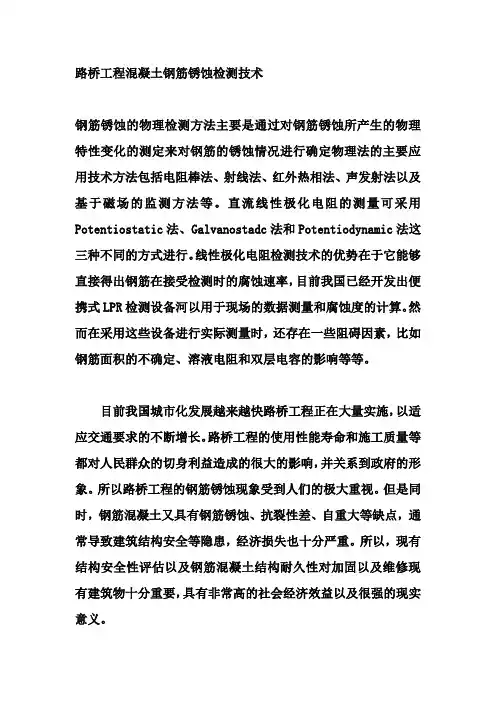

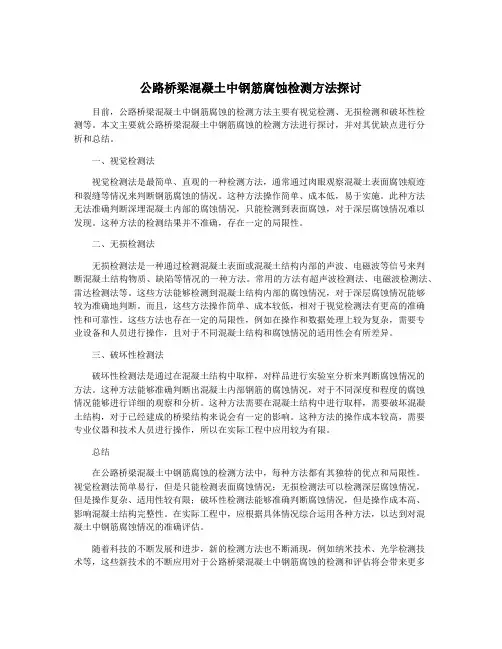

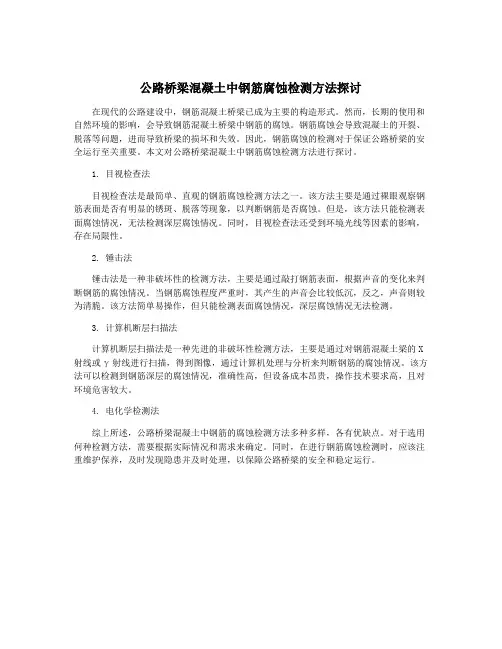

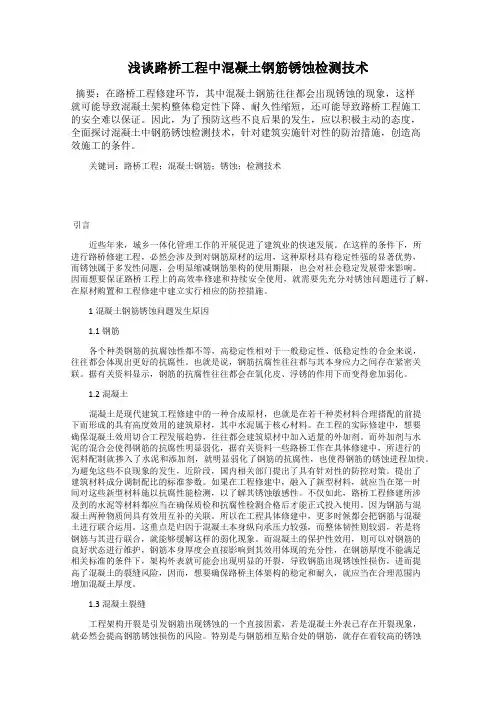

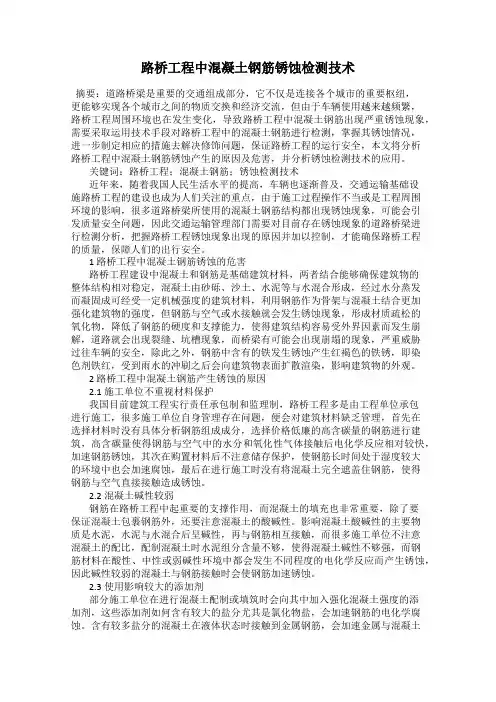

浅析路桥工程中混凝土钢筋锈蚀检测技术摘要：分析了公路桥梁混凝土中钢筋锈蚀的成因及危害，论述了钢筋腐蚀的各种检测方法，以便于对混凝土钢筋锈蚀及早发现并进行防治。
关键词：路桥工程混凝土钢筋检测技术
中图分类号：tu528.571文献标识码：a文章编号：
引言
钢筋混凝土因为具有耐久生高、整体i生好、抗压强度高等优，被广泛用于土建、桥梁、港口以及特种结构等工程领域。但是同时，钢筋混凝土又具有自重大、抗裂胜差、钢筋锈蚀等缺点，往往造成建筑结构安全等危害，经济损失也非常严重。因此，钢筋混凝土结构耐久i生和现有结构安全期占对维修和加固现有建筑物异常重要，具有很强的现实意义和非常高的社会经济效益。
1.影响钢筋腐蚀的主要因素
混凝土中钢筋锈蚀的影响因素有：混凝土的密实度、混凝土保护层厚度、混凝土碳化、氯离子侵入等。在这些因素中，混凝土保护层的碳化和氯离子侵入是造成钢筋锈蚀的主要原因。
1.1 混凝土碳化、侵蚀气体和介质的侵入
空气中的二氧化碳通过混凝土空隙扩散并和混凝土中的氢氧化钙产生中和作用(碳化)，导致混凝土碱性下降。碳化是介质与混凝土相互作用的一种很广泛的形式，最典型的例子是空气中的co2渗
钢筋混凝土防腐蚀 （上海法赫桥梁隧道养护工程技术有限公司） 摘要：介质对钢筋混凝土的腐蚀机理，根据规范要求提出防腐蚀措施。 关键词：腐蚀机理；钢筋混凝土；基础 1 引言 钢筋混凝土基础埋置于地下，接触到的腐蚀性介质主要是腐蚀性水和污染土。如果地下水对砼具有腐蚀性，设计师就需要进行防腐蚀设计。 2 钢筋混凝土的腐蚀机理 钢筋混凝土的腐蚀分为两部分；一部分是混凝土的腐蚀，另一部分是钢筋的腐蚀。 混凝土受腐蚀的类型有结晶类腐蚀，分解类腐蚀及结晶分解复合类腐蚀。结晶类腐蚀指水或土中某些盐类浸入混凝土的毛细孔中，经干湿交替作用盐溶液浓缩至饱和，当温度下降时析出盐晶体，晶体不断积累膨胀或与混凝土中某些成分相结合生成新的结晶物质膨胀，致使混凝土破坏。分解类腐蚀指水或土中的盐类与混凝土的化学成分反应生成易溶盐，被溶解或被水带走，从而使混凝土分解破坏。结晶分解复合类腐蚀指水或土中的盐类对混凝土既有结晶破坏又有分解破坏。 水或土对钢筋的腐蚀主要为电化学腐蚀和酸类的腐蚀。电化学腐蚀是指钢铁表面各部位受不同的物理或化学条件作用，形成电位差产生腐蚀电流，使钢铁被氧化导致锈蚀破坏。酸类的腐蚀是指水、土中的酸类对钢铁的化学溶蚀居多，它是因与电介质接触的金属表面形成大量短路微电池的作用而引起的。 当钢筋所处环境中含有氯离子等杂质时，会大为加快上述电化学腐蚀的速度，其作用原因为：①破坏金属钝化膜：当混凝土中存在氯离子等有害杂质时，可使混凝土局部的PH值降低，造成钝化膜的局部破坏，电化学腐蚀可以进行；②导电作用：腐蚀微电池的要素之一是要有离子通路，氯离子和硫酸根离子的存在，降低了混凝土中的电阻，从而加速了钢筋的电化学腐蚀过程；③阳极去极化作用：氯离子还会加速电化学腐蚀的阳极反应过程，其原理是将阳极反应生成的Fe2+“搬走”，使阳极反应得以顺利进行，也就加速了钢筋的腐蚀过程。同时在这些过程中，氯离子并未被消耗，也即凡进入混凝土中的氯离子均会周而复始地起作用，其危害非常大，建筑物中的金属腐蚀很大程度是由于氯离子造成的。 各主要腐蚀指标（介质）的腐蚀作用为： 2.1 PH值（酸碱度） PH值较小，表明水中的H+浓度相对较高，具有酸性，可与混凝土的CACO3等物质发生复分解反应，产生分解腐蚀。同时，PH值小显酸性时，会对钢铁产生酸性腐蚀。将11.5称做保护钢筋的“临界PH值”。 2.2 侵蚀性CO2（溶蚀碳酸钙） 地下水中常含有一些游离的碳酸（CO2），而水泥石中的氢氧化钙能与碳酸起化学反应，生成碳酸钙（CaCO3），碳酸钙又与碳酸起化学反应，生成易溶于水的碳酸氢钙： 如果水泥石在有渗滤的压力水作用下生成碳酸氢钙，并溶于水中被冲走，上述反应将永远达不到平衡。氢氧化钙将连续流失，使水泥石中石灰浓度逐渐降低，使硬化了的水泥石结构发生破坏。环境水中含游离碳酸越多，其侵蚀性也越强烈；若水温较高，则侵蚀速度将加快。 2.3 阴离子（HCO3-、Cl-及SO42-） 当水泥石处于软水（矿化度低于0.1g/L）中时，氢氧化钙将首先被溶解，溶出性侵蚀的强弱
第三节钢筋锈蚀电位的检测与判定 一、概述 混凝土碳化会使得混凝土的PH值降低，当PH值小于11时，这时混凝土中钢筋表面的致密钝化膜就被破坏，不仅如此，CaSO3、CaSO4还会与水尼水化产物中的铝酸三钙反应，生成物体积增大，从而使混凝土胀裂，这就是硫酸盐侵蚀破坏。 一旦钢筋表面钝化膜局部破坏或变得致密度差，即不完整，则钝化膜处就会形成阳极，而周围钝化膜完好的部位构成阴极，从而形成了若干个微电池。 二、半电池电位法 半电池电位法是利用混凝土中钢筋锈蚀的电化学反应引起的电位变化来测定钢筋锈蚀状态的一种方法。通过测定钢筋/混凝土半电池电极与在混凝土表面的铜/硫酸铜参考电极之间电位差的大小，评定混凝土中锈蚀活化程度。 三、测量装置 1、参考电极（半电池）：本方法参考电极为铜/硫酸铜半电池。 2、二次仪表的技术性能要求 3、导线：导线总长不应超过150m，一般选择截面积大于0.75mm2的导线。 4、接触液：为使铜/硫酸铜电极与混凝土表面有较好的电接触，可在水中加适量的家用液态洗涤剂对被测表面进行润湿，减少接触电阻与电路电阻。 四、测试方法 1、测区的选择与测点布置 （1）、主要承重构件或承重构件的主要受力部位。 （2）、在测工上布置测试网格，网格节点为测点。间距可选20cm×20cm、30cm ×30cm、20cm×10cm。测点位置距构件边缘应大于5cm，一般不宜少于20个测
点。 （3）、当一个测区内存在相邻点的读数超过150mV时，通常应减小测点的间距。（4）、测区应统一编号。 2、混凝土表面处理 用钢丝刷、砂纸打磨测区混凝土表面，去除涂料、浮浆、污迹、尘土等，并用接触液将表面润湿。 3、二次仪表与钢筋的电连接 （1）、铜/硫酸铜电极接二次仪表的正输入端；钢筋接负输入端。 （2）、局部打开混凝土或选择裸露的钢筋，在钢筋上钻一小孔并拧上自攻螺钉，用加压型鳄鱼夹夹住并润湿，确保有良好的电连接。 （3）、铜/硫酸铜参考电极与测点的接触。 电极前端浸湿，读数前湿润混凝土表面。 4、铜/硫酸铜电极的准备。 5、测量值的采集 测点读数变动不超过2mV，可视为稳定。重复测读的差异不超过10mV。五、钢筋锈蚀电位的一般判定标准 （1）、在对已处理的数据（已进行温度修正）进行判读之前，按惯例将这些数据加以负号，绘制等电位图，然后进行判读。 （2）按照表6-6的规定判断混凝土中钢筋发生锈蚀的概率或钢筋正在发生锈蚀的锈蚀活动程度。 结构混凝土中钢筋锈蚀电位的判定标准表6-6
钢筋的锈蚀机理及影响因素 方岸林 摘要 本文基于大量的研究成果，并从理论原理出发，深入地分析总结了钢筋混凝土构件中钢筋的锈蚀机理、钢筋锈蚀后的粘结性能退化机理及影响混凝土构件中钢筋锈蚀的主要因素。为以后的研究者提供理论上的参考依据。 关键词：锈蚀机理退化机理参考依据 The Corrosive Mechanisms And The Influencing Factors Of Reinforcement Abstract:This passage basic on a lot of researches,and set out from principles,gaive an in-depth analyze and summarize that the corrosive mechanism of the reinforcements in the concrete structures,the degenerate mechanism of the bond performance after reinforcement being corrosived,and the main factors of impact reinforced corrosived.Provide theoretical reference imformetion for the fouture researchers. Key Words:corrosive mechanism ,degenerate mechanism ,reference imformetion 0．引言 自水泥问世以来，钢筋混凝土结构在土木工程中得到了广泛的应用。然而由于施工不当、不良使用条件（如工业环境、海洋环境等）、不当使用方法（如高速路路面和桥梁桥面撒盐除冰法等），特别是由于目前环境的严重污染（如我国的酸雨强度近年来持续增强等[1]）等因素的影响，混凝土中钢筋的锈蚀已经成为威胁全世界混凝土结构耐久性的最主要灾害。1991年在法国召开的第二届混凝土耐久性国际学术会议上，美国加州大学Mehta教授[2]的主题报告“混凝土耐久性50年进展”中提出，目前钢筋锈蚀已经成为钢筋混凝土构件破坏的最主要的原因。 根据有关资料报道[3]，日本约有21.4%的钢筋钢筋混凝土结构损坏是由于钢筋锈蚀引起的；在美国，最普遍的耐久性破坏形式为钢筋混凝土桥梁、路面以及
混凝土结构设计原理习题集之四 6 钢筋混凝土受压构件承载力计算 一、填空题： 1．偏心受压构件的受拉破坏特征是______________________________________ ， 通常称之 为_____ ；偏心受压构件的受压破坏特征是 _________________________________ ， 通常称之为_______ 。 2．矩形截面受压构件截面，当l/h__ 时，属于短柱范畴，可不考虑纵向弯曲的影0响，即 取___ ；当l/h___ 时为细长柱，纵向弯曲问题应专门研究。0 3．矩形截面大偏心受压构件，若计算所得的ξ≤ξ，可保证构件破坏时 ____ ；b x=ξh≥2a′可保证构件破坏时_______ 。s0b 4．对于偏心受压构件的某一特定截面（材料、截面尺寸及配筋率已定），当两种荷载组合同为大偏心受压时，若内力组合中弯矩M值相同，则轴向N越__ 就越危险；当两种荷载组合同为小偏心受压时，若内力组合中轴向力N 值相同，则弯矩M 越__ 就越危险。 5．由于轴向压力的作用，延缓了__ 得出现和开展，使混凝土的__ 高度增 加，斜截面受剪承载力有所___ ，当压力超过一定数值后，反而会使斜截面受剪承载力__ 。 6．偏心受压构件可能由于柱子长细比较大，在与弯矩作用平面相垂直的平面内发生 _____ 而破坏。在这个平面内没有弯矩作用，因此应按______ 受压构件进行承载 力复核，计算时须考虑______ 的影响。 7．矩形截面柱的截面尺寸不宜小于mm，为了避免柱的长细比过大，承载力降低过多，常取l/b≤，l/d≤（b为矩形截面的短边，d为圆形截面直径，l000为柱的计算长度）。 8．《规范》规定，受压构件的全部纵向钢筋的配筋率不得小于___ _ ，且不应超过 ___ 。 9．钢筋混凝土偏心受压构件在纵向弯曲的影响下，其破坏特征有两种类型：_______ 和 _________ ；对于短柱和长柱属于______ ；细长柱属于______ 。 二、选择题： ＜2a′时，受拉钢筋截面面积A1．在矩形截面大偏心受压构件正截面强度计算中，当x的ss求法是（） A．对受压钢筋的形心取矩求得，即按x=2a′求得。s B．要进行两种计算：一是按上述A的方法求出A，另一是按A′=0，x为未知，而求出s s A，然后取这两个A值中的较大值。ss C．同
钢筋混凝土结构的腐蚀及防护 措施(标准版) Security technology is an industry that uses security technology to provide security services to society. Systematic design, service and management. ( 安全管理 ) 单位：______________________ 姓名：______________________ 日期：______________________ 编号：AQ-SN-0623
钢筋混凝土结构的腐蚀及防护措施(标准 版) 一.钢筋混凝土结构防腐蚀的意义 钢筋混凝土结构结合了钢筋和混凝土的优点，造价较低，在土建工程中应用范围非常广泛。在钢筋混凝土结构中，钢筋锈蚀是钢筋混凝土结构过早被破坏的主要原因之一。新鲜混凝土是呈碱性的，其PH值一般大于12.5，在此碱性环境中钢筋容易发生钝化作用，使钢筋表面产生一层钝化膜，能阻止混凝土中钢筋的锈蚀。但当有二氧化碳、水汽和氯离子等有害物质从混凝土表面通过孔隙进入混凝土内部时和混凝土材料中的碱性物质中和，从而导致混凝土的PH值降低，就出现PH值小于9这种情况，钢筋表面的钝化膜就会被逐渐破坏，钢筋就会发生锈蚀，并且随着锈蚀的加剧，会导致混凝土保护层开裂，钢筋与混凝土之间的黏结力破坏，钢筋受力截面减少，
结构强度降低等，从而导致结构耐久性的降低。 据调查,我国20世纪90年代前兴建的海港工程,一般10～20年就会出现钢筋严重腐蚀破坏,结构使用寿命基本上都达不到设计基准期要求。我国50年代至70年代建的海港工程,高桩码头不到20年,甚至7～8年就出现严重钢筋锈蚀破坏,海工混凝土结构破坏已成为我国港口建设中不得不重视并迫切需要解决的问题。 国外学者曾用“5倍定律”形象地描述了混凝土结构耐久性设计的重要性,即设计阶段对钢筋防护方面节省1美元;在发现钢筋锈蚀时采取措施需要追加维修费5美元;混凝土表面顺筋开裂时采取措施将追加维修费25美元;严重破坏时将追加维修费125美元。我国海洋工程中广泛使用的钢筋混凝土结构因腐蚀引起破坏的情况同样严重。除海洋环境本身属于强腐蚀环境因素外,环境的日益恶化、相关的混凝土结构耐久性规定标准偏低、施工质量不能保证等因素,致使我国混凝土结构大部分在使用10年左右即出现较严重的腐蚀破坏,给国家建设和经济发展造成了巨大的损失。因此,如何采取有效的防腐蚀技术措施,防止钢筋混凝土结构过早出现钢筋锈蚀破坏,确保建
钢筋锈蚀电位检测报告 1 概况 光帮桥位于立跃公路上，东西走向，横跨鹤坡塘河，桥梁上部为预应力混凝土简支结构，下部结构为桩柱式桥墩，桥台采用重力式桥台。桥梁跨径布置为：5×20m，横向布置为：0.25m（栏杆）+0.75m（人行道）+14m（行车道）+0.75m（人行道）+0.25m（栏杆）=16m。0#桥台宽16m，地面以上高度为2.75m。 为了掌握结构混凝土的钢筋锈蚀电位检测的方法，受检测中心总工办的委托，于2010年8月26日对该桥0#桥台的钢筋锈蚀电位情况进行模拟检测。 图1.1 桥梁整体照图1.2 0#桥台 2 参照依据与检测方法 2.1 检测依据和参照 （1）《建筑结构检测技术标准》（GB/T 50344-2004）； （2）《水运工程混凝土试验规程》(JTJ 270-1998)； （3）《公路桥梁承载能力检测评定规程》（报批稿）； （4）《上海市政工程检测中心委托单》（委托编号：2010JG00033）。 2.2 钢筋锈蚀电位检测方法原理 此次电位检测采用半电池电位法，半电池电位法是通过测量钢筋的自然腐蚀电位判断钢筋的锈蚀程度。腐蚀电位是钢筋上某区域的混合电位，反映了金属的抗腐蚀能力。混凝土中的钢筋的活化区（阳极区）和钝化区（阴极区）显示出不同的腐蚀电位，钢筋
在钝化时，腐蚀电位升高，电位偏正；由钝态转入活化态（锈蚀）时，腐蚀电位降低，电位偏负。 将混凝土中的钢筋看作是半个电池组，与合适的参比电极（铜/硫酸铜参考电极或其它参考电极）连通构成一个全电池系统，混凝土是电解质，参比电极的电位值相对恒定，而混凝土中的钢筋因锈蚀程度不同产生不同的腐蚀电位，从而引起全电池电位的变化，根据混凝土中钢筋表面各点的电位评定钢筋的锈蚀状态。 2.3 检测仪器 本次检测采用的主要仪器为： （1）KON-XSY型钢筋锈蚀仪（北京康科瑞公司），仪器编号：QS-111，见图2.1。 图2.1 钢筋锈蚀仪 （2）KON-RBL（D+）型钢筋位置及保护层测定仪（北京康科瑞公司），仪器编号：YP-51，见图2.2。
钢筋锈蚀的机理 公司内部编号：（GooD?TMMT?MMUT?UUPTY?UUYY?DTTI?钢筋锈蚀的机理
1前言 钢筋锈蚀对钢筋混凝土结构及预应力混凝土结构的耐久性和安全性影响极大。混凝土在多种因素作用下（如碳化、氯离子侵蚀等），钢筋因原先在碱性介质中生成的钝化膜被破坏而渐渐失去保护作用，导致钢筋锈蚀，生成的铁锈体积比被腐蚀掉的金属体积大3~4倍，使混凝土保护层沿钢筋纵向开裂，而裂缝一旦产生，钢筋锈蚀速度大大加快，结构构件的承载力与可靠性劣化的速度大大加快，有的共至发展到钢筋锈断，危及结构的安全。 文献资料表明，钢筋锈蚀引起钢筋混凝土结构的过早破坏已成为世界各国普遍关注的一大灾害。美国标准局1975年的调查表明，混凝土中钢筋的腐蚀占全美各种腐蚀的40%：日本新干线使用不到10年，就出现大面积因钢筋腐蚀引起的混凝土开裂、剥蚀。在我国，大量采用钢筋混凝土结构已有儿十年历史，对于遭受恶劣环境条件的腐蚀作用影响，尤其是在20世纪五六十年代，由于要求早强或防冻在混凝土中掺加过量的氯盐的结构，耐久性破坏现象非常严重。长期以来，人们发现混凝土结构在复杂恶劣的环境下会出现未老先衰的现象，尤其是接连不断的工程事故，使学术界在血的教训面前深刻认识到研究和提高混凝土耐久性的现实意义。 笔者将对钢筋锈蚀机理、影响因素、腐蚀过程、锈后钢筋混凝土的力学性能及粘结性能等进行分析，提出钢筋锈蚀应采取的预防措施，提高混凝土的耐久性和结构的安全性，减少耐久性破坏造成的损失，将是一项具有重大实际意义和社会经济效益的研究课题。 2对钢筋锈蚀的分析 混凝土中钢筋锈蚀机理的研究 一一电化学反应过程
浅谈钢筋锈蚀对钢筋混凝土桥梁耐久性的影响 论文摘要:钢筋锈蚀是造成钢筋混凝土桥梁耐久性损伤的最主要和最直接因素，也是混凝土桥梁耐久性破坏的主要形式之一。本文从锈蚀机理、影响因素和影响后果等方面进行了综述性讨论。 钢筋锈蚀是一个比较普遍、并且严重威胁结构安全的耐久性问题。它在影响结构物耐久性因素中，占据主导地位。美国、英国、德国和日本等国每年均花费巨资用于混凝土结构的耐久性修复，其中钢筋锈蚀占有相当大的比例。我国也有相当数量的钢筋混凝土桥梁相继进入老化期，钢筋锈蚀的研究和防治显得非常重要。 钢筋锈蚀是造成钢筋混凝土桥梁耐久性损伤的最主要和最直接因素，也是混凝土桥梁耐久性破坏的主要形式之一。钢筋锈蚀对桥梁结构的破坏分为三个时期：前期是钢筋表面局部锈蚀出现锈斑、锈片等；中期是钢筋整个表面锈蚀，并产生膨胀，与保护层脱离，发生层裂；后期表现为钢筋铁锈进一步膨胀，混凝土本身发生破坏，出现顺筋胀裂，混凝土脱离，直至钢筋不断锈蚀，有效截面不断减小，桥梁结构承载力不断下降，钢筋混凝土构件丧失基本承载能力。 一、钢筋混凝土桥梁中钢筋锈蚀机理 正常情况下，由于初始混凝土的高碱性，钢筋混凝土桥梁结构力筋表面形成一层致密的钝化膜，使其处于钝化状态。但随着环境介质的侵入，钝化膜逐渐遭到破坏，从而导致腐蚀的发
生。 力筋发生锈蚀需要三大基本要素： （一）力筋表面钝化膜的破坏； （二）充足氧的供应； （三）适宜的湿度（RH＝60～80％）。 三个要素缺一不可，第一要素为诱发条件，而腐蚀速度则取 决于氧气及水分的供应。 钢筋的锈蚀一般为电化学锈蚀。发生电化学锈蚀必须具备3 个条件： 1、在钢筋表面形成电位差； 2、在阴极部位钢筋表面存在足够的氧气和水； 3、在阳极区，使阳极部位的钢筋表面处于活化状态，即钢筋 表面的钝化膜遭到破坏。 在氧气和水的共同作用下，钢筋表面不断失去电子发生电化 学反应，逐渐被锈蚀，在钢筋表面生成红锈，引起混凝土开 裂。 对于钢筋混凝土桥梁，在一般环境条件下，钢筋的锈蚀通常 由两种作用引起：一种是混凝土碳化作用；一种是氯离子的侵蚀。二氧化碳和氯离子对混凝土本身都没有严重的破坏作用，但是这 两种环境物质都是混凝土中钢筋钝化膜破坏的最重要又最常遇到 的环境介质：混凝土碳化使混凝土孔隙溶液中的Ca(OH)2含量逐 渐减少，PH值逐渐下降，钝化膜逐渐变得不再稳定以至于完全被 破坏，使钢筋处于脱钝状态；周围环境中的氯离子从混凝土表面 逐渐渗入到混凝土内部，当到达钢筋表面的混凝土孔溶液中的游 离氯离子浓度超过一定值（临界浓度）时，即使混凝土碱度再高，pH值大于11.5值，Cl-也能破坏钝化膜，从而使钢筋发生锈蚀。 氯盐引起钢筋锈蚀的发展速度很快，远比碳化锈蚀严重，这种情 况常发生在近海或海洋环境以及冬季经常使用除冰盐的环境。
钢筋混凝土结构的维护 一、钢筋混凝土结构裂缝的维修 钢筋混凝土结构上产生的裂缝,常见于非预应力受弯、受拉等构件中,以及预应力构件预应力端头等部位。对于各种裂缝,必须查明其性质和产生的原因,进而确定具体的维修措施。 (一)损坏的现象和原因 (1)荷载裂缝,主要系结构在荷载作用下变形过大而产生的裂缝。 (2)温度裂缝,主要系由大气温度变化、周围环境温差的影响和大块体混凝土施工时产生的水化热等因素造成。 (3)干缩裂缝,其产生的主要原因是:混凝土浇捣后,养护不及时,表面水分散失太快,体积收缩大;而内部混凝土湿度变化小,收缩也小,表面变形受约束后出现拉应力而导致表面干裂;其次是与所采用的水泥品种、水灰比大小、骨料含泥量、水泥含量、气候环境、有无配筋外加剂、振捣是否密实等因素有关。 (4)张拉裂缝,即预应力构件内由于张拉应力而引起的裂缝。主要原因是:预应力经放张后,构件表面及端头局部受力不均或受到附加力时,而产生的横向、斜向、端头等裂缝。 (5)沉降裂缝,现浇构件因地基或砌体过大不均匀沉降;平卧法生产的预制构件因侧向刚度差,在其侧面产生沉降裂缝;模板刚度不足、支撑间距大、支撑松动、过早拆模等,也可导致产生沉降裂缝。
除此以外,还有腐蚀、施工、振动所引起的裂缝。 (二)裂缝治理方法 混凝土结构或构件出现裂缝,有的破坏结构整体性,降低构件刚度,影响结构承载力;有的是对承载能力无多大影响,但会引起钢筋锈蚀、降低耐久性,或发生渗漏,影响使用。因此,应根据裂缝性质、大小,结构受力情况和使用要求,区别情况,及时进行治理。一般有以下几种处理办法。 1.表面修补法。这种办法适用于承载能力无影响的表面裂缝,以及大面积细裂缝防渗、漏水的处理。 一般采用表面涂抹水泥砂浆或表面涂抹环氧胶泥或用环氧粘贴玻璃布以及表面凿槽嵌补的方法。 2.内部修补法。内部修补是用压浆泵将胶结料压入裂缝中,由于其凝结硬化而起到补缝作用,以恢复结构的整体性。此修补方法适用于对结构整体性有影响,或有防水、防渗要求的裂缝修补。常用灌浆材料有水泥和化学材料,可按裂缝的性质、宽度以及施工条件等具体情况选用。一般对宽度大于0.5mm的裂缝,可采用水泥灌浆;宽度小于0.5mm的裂缝,或较大的温度收缩裂缝,宜采用化学灌浆。 (1)水泥灌浆。一般适用于大体积构筑物裂缝的修补,主要施工程序包括:钻孔、冲洗、止浆及堵漏、埋管、试水、灌浆。 (2)化学灌浆。这适用于多种情况下的裂缝修补及堵漏、防渗处理。其操作主要工序为:表面处理、布置灌浆嘴和试气、灌浆及对孔。 二、钢筋混凝土内钢筋腐蚀的维修
钢筋锈蚀的机理 1前言 钢筋锈蚀对钢筋混凝土结构及预应力混凝土结构的耐久性和安全性影响极大。混凝土在多种因素作用下（如碳化、氯离子侵蚀等），钢筋因原先在碱性介质中生成的钝化膜被破坏而渐渐失去保护作用，导致钢筋锈蚀，生成的铁锈体积比被腐蚀掉的金属体积大3~4倍，使混凝土保护层沿钢筋纵向开裂，而裂缝一旦产生，钢筋锈蚀速度大大加快，结构构件的承载力与可靠性劣化的速度大大加快，有的甚至发展到钢筋锈断，危及结构的安全。 文献资料表明，钢筋锈蚀引起钢筋混凝土结构的过早破坏已成为世界各国普遍关注的一大灾害。美国标准局1975年的调查表明，混凝土中钢筋的腐蚀占全美各种腐蚀的40%；日本新干线使用不到10年，就出现大面积因钢筋腐蚀引起的混凝土开裂、剥蚀。在我国，大量采用钢筋混凝土结构已有几十年历史，对于遭受恶劣环境条件的腐蚀作用影响，尤其是在20世纪五六十年代，由于要求早强或防冻在混凝土中掺加过量的氯盐的结构，耐久性破坏现象非常严重。长期以来，人们发现混凝土结构在复杂恶劣的环境下会出现未老先衰的现象，尤其是接连不断的工程事故，使学术界在血的教训面前深刻认识到研究和提高混凝土耐久性的现实意义。 笔者将对钢筋锈蚀机理、影响因素、腐蚀过程、锈后钢筋混凝土的力学性能及粘结性能等进行分析，提出钢筋锈蚀应采取的预防措施，提高混凝土的耐久性和结构的安全性，减少耐久性破坏造成的损失，将是一项具有重大实际意义和社会经济效益的研究课题。 2对钢筋锈蚀的分析 2.1混凝土中钢筋锈蚀机理的研究 2.1.1钢筋的腐蚀过程——电化学反应过程 混凝土空隙中的水分通常以饱和的氢氧化钙的溶液形式存在，其中还含有一些氢氧化钠和氢氧化钙，pH值为12.5。在这样的强碱性的环境中，钢筋表面形成钝化膜，它是厚度为2×10-9~6×10-9m的水化氧化物（nFe3O3·mH2O），阻止钢筋进一步腐蚀。因此，施工质量良好、没有裂缝的钢筋混凝土结构，即使处在海洋环境中，钢筋基本上也能不发生腐蚀。但是，当钢筋表面的钝化膜受到破坏，成为活化态时，钢筋就容易腐蚀。 呈活化态的钢筋表面所发生的腐蚀反应的电化学机理是，当钢筋表面有水分存在时，就发生铁电离的阳极反应和溶液态氧还原的阴极反应，相互以等速度进行，其反应式如下：阳极反应2Fe-4e-→2Fe2+ 阴极反应O2+2H2O+4e-→4OH- 腐蚀过程的全反应是阳极反应和阴极反应的组合，在钢筋表面析出氢氧化铁，其反应式为 2Fe+ O2+2H2O→2Fe2++4OH-→2Fe（OH2） 4 Fe（OH2）+ O2+2H2O→4 Fe（OH）3 该化合物被溶解氧化后生成氢氧化铁Fe（OH）3，并进一步生成nFe3O3·mH2O（红锈），一部分氧化不完全的变成Fe3 O4（黑锈），在钢筋表面形成锈层。红锈体积可大到原来体积的4倍，黑锈体积可大到原来的两部。铁锈体积膨胀，对周围混凝土产生压力，将使混凝土沿钢筋方向开裂（通常称之为“顺筋开裂”、“先锈后裂”），进而使保护层成片脱落，而裂缝及保护层的剥落又进一步导致钢筋更剧烈的腐蚀。 2.1.2裂缝状态下钢筋的腐蚀 当结构出现横向裂缝，根据电化腐蚀机理，裂缝处的钢筋表现为阴极，氧主要是通过未裂区域混凝土传递到阴极。 根据电化学作用原理，钢筋锈蚀须具备4个条件：
钢筋混凝土结构中钢筋的锈蚀与保护问题 钢筋混凝土结构是现代工程界广泛应用的结构形式之一。这些钢筋混凝土建筑物和构筑物由于自然环境的恶劣或生产工艺的限制，长期受着有害介质的侵蚀作用，造成了钢筋混凝土结构的腐蚀性破坏，其损失是惊人的。因此，钢筋混凝土结构中钢筋的锈蚀与保护是一个十分重要的课题，必须引起工程界技术人员的广泛重视。 一、钢筋锈蚀的基本原理 钢筋混凝土是一种复合材料。在钢筋混凝土结构中，钢筋主要承受拉力，而混凝土则主要承受压力并保护钢筋免受腐蚀及火灾时高温的作用。在这种结构中混凝土是直接与周围介质接触的，若混凝土十分密实并能长期发挥保护钢筋的作用，那么，这种结构将是耐久的。 但是，工程实践中并非任何钢筋混凝土结构都能稳定并长期保护钢筋的。往往出现这样两种情况，一种情况是在结构物建造后不久钢筋很快锈蚀；另一种情况是，要经过一段时间或更长一段时间钢筋才开始锈蚀的。介质不直接破坏混凝土，而是使混凝土液相发生改变，钢筋在其内部发生锈蚀。 当钢筋以水为介质发生锈蚀时，大部分是电化学锈蚀，发生的氧化还原反应过程如下： 1.氯化物的作用。氯化物是一种钢筋的活化剂，当其浓度不高时，亦能使处于碱性混凝土介质中钢筋的钝化膜破坏。这与氯离子的高吸附性有直接关系。它置换吸附的氧破坏钝化膜而导致钢筋发生溃烂锈蚀。 2.钙盐的作用。当含卤气体，如氯化氢、氯气、二氧化氯、溴和碘的蒸气渗入混凝土孔隙时，溶解在其液相中形成酸，该酸又与水泥石中的氢氧化钙、硅酸盐、铝酸盐及其它化合物发生反应生成相应钙盐、硅酸凝胶等水化物，于是混凝土被中和而导致水泥石变质，逐渐丧失钝化钢筋的能力。这种钙盐具有可溶性、吸湿性，在高湿度的条件下其对钢筋的溶蚀作用也是强烈的。 3.PH值大小。混凝土的碱性及其孔隙中的PH值为12-13的氢氧化钙饱和溶液有利于形成和保持钢筋的钝化膜，则钢筋处于高抗腐蚀状态。当混凝土的PH 值由于各种原因降至11.8或更低时，由于不能保存钝化膜，则钢筋的钝化变得不稳定，甚至被破坏。因为混凝土失去了钝化钢筋的性能，导致钢筋处于活化状态并进而发生锈蚀。 二、钢筋锈蚀破坏的形式及其危害 钢筋锈蚀后产生的垢块之体积是其锈蚀层体积的2.5~3倍，因而挤压周围的混凝土并发生超过其抗拉强度的拉应力，结果使保护层沿着锈蚀的钢筋形成裂
混凝土中钢筋锈蚀的检测技术研究安徽省公路工程检测中心科研项目 混凝土中钢筋锈蚀的检测技术研究 一、项目研究背景 混凝土耐久性是当今世界的重大问题。而当今世界混凝土破坏的原因～按递减顺序是:钢筋锈蚀、冻害、物理化学作用。“钢筋锈蚀”排在所有影响因素的首位。 美国标准局1975年调查表明:美国全年各种腐蚀损失为700亿美元～其中混凝土中钢筋锈蚀损失占40%,280亿元,:最近～美国公路研究战略计划披露:到本世纪未～为更换或修复冷天撒化冰盐引起的破损公路混凝土桥面板～估计要耗费4000亿美元～其中大部分是钢筋锈蚀引起的:在英国～由于钢筋锈蚀需要重建或更换钢筋混凝土建筑物占36%。一般情况下～梁板在一二十年后就会发生钢筋锈蚀引起的顺筋胀裂,在炎热的海洋环境中～5年内就会出现这种破坏。 在我国北方地区～采用撒氯盐的办法化雪～防冰～如北京每冬天可撒400，600t氯盐。北京的西直门立交桥～才使用20年～就出现了钢筋锈的蚀破坏严重。不得不进行加固、改造。 此外我国混凝土外加剂种类繁多～特别时含氯盐的早强、防冻剂～已经给我国一批建筑物带来严重的钢筋腐蚀危害。不适当使用外加剂引发的问题～是影响钢筋腐蚀和混凝土耐久性的一个重要方面。 我国正处于大规模建设时期～特别是基础建设很多～近十年来公路桥梁发展的尤为迅速。我们必须未雨绸缪～防患于未然～才能很好的节约资源～把由于钢筋腐蚀造成的损失降到最低。
在我中心承担的对全省路网的养护调查和日常检测中发现许多桥梁出现不同程度的钢筋锈蚀损坏～在七十年代建造的拱桥、梁桥上表现的更为明显。钢筋锈蚀对构件承载力和使用寿命产生了很大影响～存在一定的安全隐患。 第 1 页共 10 页 安徽省公路工程检测中心科研项目 建于70年代的拱桥钢筋锈蚀情况严重 第 2 页共 10 页 安徽省公路工程检测中心科研项目
混凝土中钢筋的锈蚀机理及预防措施 发表时间：2018-05-28T16:53:43.180Z 来源：《基层建设》2018年第8期作者：葛建 [导读] 摘要：当前建筑最常使用的结构形式就是混凝土结构，由于混凝土结构材料以及使用环境影响情况，将会导致混凝土出现耐久性问题。 杭州市交通工程集团有限公司浙江杭州 310000 摘要：当前建筑最常使用的结构形式就是混凝土结构，由于混凝土结构材料以及使用环境影响情况，将会导致混凝土出现耐久性问题。在混凝土耐久性问题上最严重的问题就是钢筋锈蚀所导致的问题。本文主要是探讨分析了混凝土中钢筋的锈蚀机理及预防措施，阐述钢筋锈蚀机理和过程，分析导致钢筋出现锈蚀的原因，希望能够对当前施工建设起到一定的参考性价值。 关键词：混凝土钢筋；锈蚀机理；预防措施 在当前各大建筑施工期间最常应用的材料就是混凝土结构，混凝土与钢筋之间存在较强的粘结力，这样就使钢筋能够承受较大重力，满足各项承载需要，在实际应用混凝土结构时会受到自然影响，主要包括酸雨和二氧化碳侵蚀等，温度骤变导致混凝土结构出现冻融现象，以上各个因素都严重影响混凝土结构，降低结构承载力，缩短使用寿命。 1、混凝土当中钢筋锈蚀机理 混凝土在硬化期间会导致水和水泥之间出现化学反映，会生成氢氧化钙物质，少数氢氧化钙会溶解在孔溶液当中形成氢氧化钙饱和溶 液，pH值在12.5以上，此时就会在钢筋表面形成氧化膜液，pH值在12.5以上，此时就会在钢筋表面形成氧化膜该氧化膜的作用在于避免钢筋出现锈蚀现象，只要该膜长时间存在就不会出现锈蚀情况，钢筋表面膜层能够起到阻碍金属离子作用，并且防止金属贴溶解为离子，然而该膜层却无法对电子起到阻挡作用，因此就在钝化膜当中使电子和金属离子建立平衡关系。通常情况下，混凝土结构当中钢筋会受到混凝土保护，隔离钢铁和大气当中的氧化剂。然而混凝土结构大多都存在于大气当中，因此酸雨以及二氧化碳等利用水泥胶体间的空隙进入混凝土结构当中，对其造成影响，还会改变孔溶液的酸碱度，破坏电子平衡关系和钝化膜等，此时钢筋就会出现锈蚀现象。钢筋锈蚀现象通常分为局部锈蚀和大面积锈蚀现象，局部锈蚀主要是氯离子进入混凝土当中，导致钢筋出现锈蚀坑，分布在钢筋当中，随着不断增加的锈蚀情况将会逐渐导致锈蚀坑变深变大。大面积锈蚀主要是由于混凝土出现碳化现象，使混凝土出现剥落和开裂现象。钢筋锈蚀属于电化学反应，如果钢筋表面出现电位差将会开始电化学反应，这样就会破钢筋表面的钝化膜，使其处于活化状态，钢筋表面如果存在离子扩散和电化学反应所需要水分和氧气，将会导致反应过程出现以下几个步骤：
混凝土中钢筋腐蚀与防护技术(1) ——钢筋腐蚀危害与对混凝土的破坏作用 混凝土中钢筋锈蚀已成为世界关注的大问题，被认为是当今影响混凝土结构耐久性的首要原因。钢筋锈蚀已经或正在给国民经济带来巨大经济损失。基于此，美国总结正反两个方面的经验教训，提出了“立足前期措施，着眼长远效益”，并强行实施基建工程管理中的“全寿命经济分析法”(LCCA)。目前，我国正处于基本建设**时期，国内外的经验教训应认真吸取，这已不是单纯技术问题。本讲座结合大量国内外新近资料与工程实例，以知识性和使用性为主分5讲系统介绍了钢筋腐蚀危害及对混凝土的破坏作用、钢筋锈蚀的电化学过程及混凝土对钢筋的保护、氯盐对钢筋的腐蚀、中性化的影响、钢筋防腐蚀技术、钢筋锈蚀的检测与判定技术等，供业内人士参考。 ——编者 STEEL CORROSION AND PROTECTIVE TECHNOLOGY IN CONCRETE(1) ——DAMAGE OF STEEL CORROSION AND FAILURE EFFECT ON CONCRETE Hong Naifeng (Central Research Institute of Building & Construction,MMI
Beijing 10 0088) 1 钢筋锈蚀危害与经济损失 世界一些国家的腐蚀损失，平均可占国民经济总产值的2%～4%；其中，被认为与钢筋腐蚀有关者可占40%(至今我国尚无确切统计数据)。 美国1984年报道，仅就桥梁而言，57.5万座钢筋混凝土桥，一半以上出现钢筋腐蚀破坏，4 0%承载力不足和必须修复与加固处理，当年的修复费为54亿美元；1998年报道钢筋混凝土腐蚀破坏的修复费，一年要2?500亿美元，其中桥梁修复费为1?550亿美元(是这些桥初建费用的4倍 )；还有报道说，到本世纪末，美国要花4?000亿美元用于修复和重建钢筋腐蚀破坏的工程。如此巨大的经济投入，引起美国朝野人士的震惊与高度重视，并制定法律法规，限制腐蚀破坏的发生和挽回部分经济损失。加拿大早期大量使用“防冰盐”，使钢筋混凝土桥梁等破坏严重。欧洲、英国、澳大利亚、海湾国家等，都有以氯盐为主的钢筋腐蚀破坏问题(英国修复费为每年50亿英镑)。韩国曾发生一系列建筑物破坏、倒塌事件，其中也与“盐害”有关。我国台湾重修澎湖大桥和不断发生的“海砂屋”事件，也是氯盐腐蚀钢筋所造成的。 混凝土耐久性已是当今世界的重大问题，在第二届国际混凝土耐久性会议上，梅塔教授指出：“当今世界混凝土破坏原因，按递减顺序是：钢筋锈蚀、冻害、物理化学作用”。他明确将“钢筋锈蚀”排在影响混凝土耐久性因素的首位。而来自海洋环境和使用“防冰盐”中的氯盐，又是造成钢筋锈蚀的主要原因。当然，混凝土中性化、冻融等也促进钢筋
钢筋混凝土结构的腐蚀 及防护措施 集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-
钢筋混凝土结构的腐蚀及防护措施一.钢筋混凝土结构防腐蚀的意义 钢筋混凝土结构结合了钢筋和混凝土的优点，造价较低，在土建工程中应用范围非常广泛。在钢筋混凝土结构中，钢筋锈蚀是钢筋混凝土结构过早被破坏的主要原因之一。新鲜混凝土是呈碱性的，其PH值一般大于12.5，在此碱性环境中钢筋容易发生钝化作用，使钢筋表面产生一层钝化膜，能阻止混凝土中钢筋的锈蚀。但当有二氧化碳、水汽和氯离子等有害物质从混凝土表面通过孔隙进入混凝土内部时和混凝土材料中的碱性物质中和，从而导致混凝土的PH值降低，就出现PH值小于9这种情况，钢筋表面的钝化膜就会被逐渐破坏，钢筋就会发生锈蚀，并且随着锈蚀的加剧，会导致混凝土保护层开裂，钢筋与混凝土之间的黏结力破坏，钢筋受力截面减少，结构强度降低等，从而导致结构耐久性的降低。 据调查,我国20世纪90年代前兴建的海港工程,一般10～20年就会出现钢筋严重腐蚀破坏,结构使用寿命基本上都达不到设计基准期要求。我国50年代至70年代建的海港工程,高桩码头不到20年,甚至7～8年就出现严重钢筋锈蚀破坏,海工混凝土结构破坏已成为我国港口建设中不得不重视并迫切需要解决的问题。
国外学者曾用“5倍定律”形象地描述了混凝土结构耐久性设计的重要性,即设计阶段对钢筋防护方面节省1美元;在发现钢筋锈蚀时采取措施需要追加维修费5美元;混凝土表面顺筋开裂时采取措施将追加维修费25美元;严重破坏时将追加维修费125美元。我国海洋工程中广泛使用的钢筋混凝土结构因腐蚀引起破坏的情况同样严重。除海洋环境本身属于强腐 蚀环境因素外,环境的日益恶化、相关的混凝土结构耐久性规定标准偏低、施工质量不能保证等因素,致使我国混凝土结构大部分在使用10年 左右即出现较严重的腐蚀破坏,给国家建设和经济发展造成了巨大的损失。因此,如何采取有效的防腐蚀技术措施,防止钢筋混凝土结构过早出 现钢筋锈蚀破坏,确保建筑物达到预期的使用寿命是国内外学术界、工程界极为关切的热点。 二.钢筋的锈蚀原理及分类 1．钢筋的锈蚀条件： 钢筋混凝土构件内钢筋的锈蚀需要三个条件： (1)钢筋表面碱性钝化膜破坏。正常情况下钢筋是包裹在砼之内的，砼则由于水泥的水化反应造成其初始碱性(含有一定Ca(OH)2)较强，正常情况：下钢筋在这种碱性环境下不会发生氧化腐蚀。当PH值大于1O时， 钢筋腐蚀的速度很慢，当PH值小于5时，其锈蚀的速度就快。由此可
浅谈钢筋混凝土中钢筋的锈蚀问题 摘要：钢笳锈蚀是钢筋混凝土结构破坏的主要原因之一，检测或监控结构混凝土内部钢筋的锈蚀状态具有重要的现实意义以及钢筋锈蚀的危害及其防护措施 关键词：钢筋，混凝土，耐久性，混凝土锈蚀机理检测，锈蚀原因，预防措施 混凝土是土木工程中用量最多的建筑材料，也是最主要的结构材料，钢筋混凝土结构已经成为世界上应用最为广泛的结构形式：我国每年耗费在混凝土结构上的费用为2000亿元以上。在人们的传统观念中总是认为钢筋混凝土结构是由最为耐久的混凝土材料浇筑而成，虽然钢筋易腐蚀，但有混凝土保护层，钢筋也不会发生锈蚀，因此，对钢筋混凝土结构的使用寿命期望值也是很高的。从而忽视了钢筋混凝土结构的耐久性问题，对钢筋锈蚀及其耐久性的研究相对滞后，为此付出了巨大的代价。 混凝土的耐久性是指混凝土在实际使用条件下抵抗各种破坏因素的作用，长期保持强度和外观完整性的能力。混凝土耐久性是指结构在规定的使用年限内，在各种环境条件作用下，不需要额外的费用加固处理而保持其安全性、正常使用和可接受的外观能力。 作为主要建筑材料的钢筋混凝土，己广泛应用于各种建筑工程中。由于混凝土的碳化，特别是氛化物污染(海洋、海岸工程与撤除冰盐的路桥工程)结构混凝土，引起钢筋锈蚀、混凝土顺筋胀裂、层
裂和剥落破坏，今天己成为威胁全世界混凝土结构耐久性的主要灾害。另一方面，由于钢筋腐蚀破坏是混凝土保护下钢的电化学腐蚀，具有不透明性，使得对结构的监护增加了难度。显然，寻找一种对结构进行无损监测的简便方法，具有重要的工程意义。 1.钢筋锈蚀的危害 钢筋锈蚀的危害主要表现在以下几个方面： (1)钢筋锈蚀会导致混凝土结构中实际钢筋截面面积的减小，从而降低结构构件的承载能力。 (2)钢筋锈蚀后的产物是铁锈(Fe 03"Fe。04~H20)，铁锈的体积一般要增长2～4倍，体积的膨胀会导致混凝土保护层胀开，造成钢筋外露，钢筋锈蚀进一步发生。 (3)钢筋锈蚀会导致钢筋与混凝土之间的握裹力减小使得钢筋在混凝土结构中的传力受到影响。现阶段我国的常规钢筋混凝土结构房屋设计使用寿命为50年，这种寿命预测是建立在我国混凝土设计规范的基础上，虽然它不是一个很高的标准，(国外房屋寿命估算可以达到80年，有的甚至在百年以上)，但我国许多房屋就连这样的标准也达不到，由于建筑结构问题，许多钢筋混凝土的寿命不过25年左右，造成这种“折寿”情况的主要原因，其中之一就是钢筋的锈蚀。 2.钢筋参数变化检测方法 检测混凝土中钢筋腐蚀的自身参数变化的方法，基本上可分为物理方法和电化学方法两大类。 2.1 物理方法
