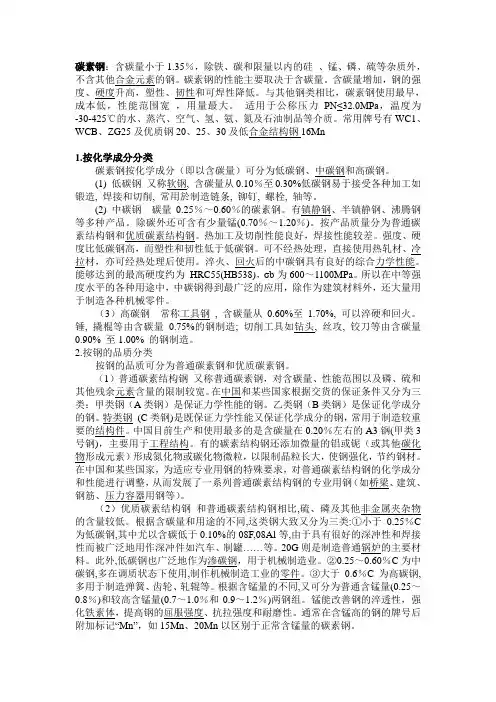

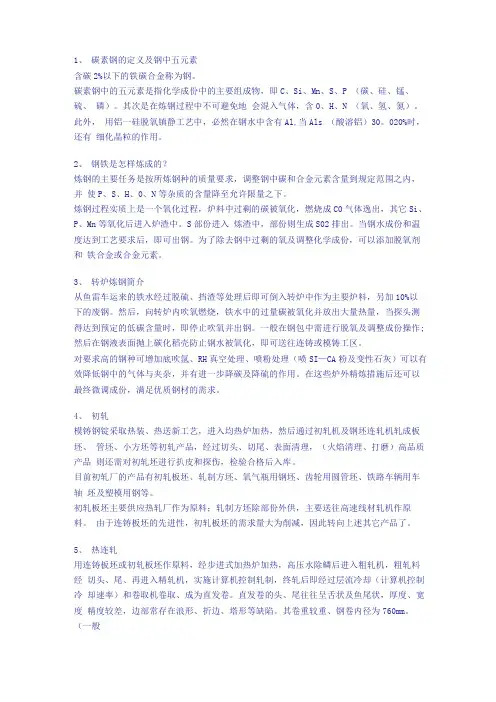

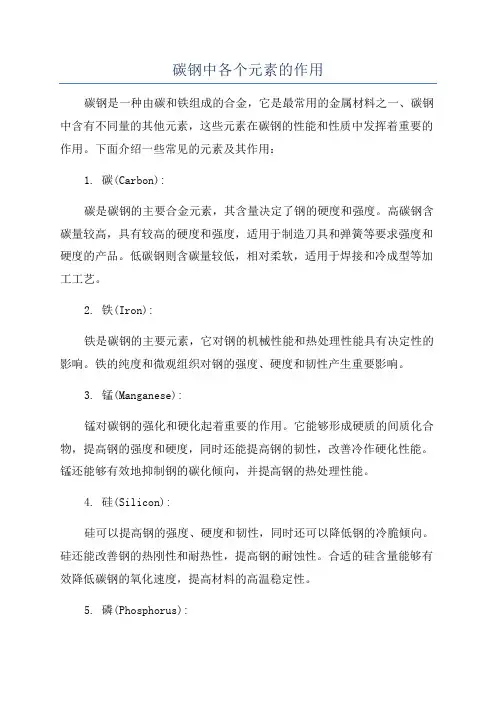

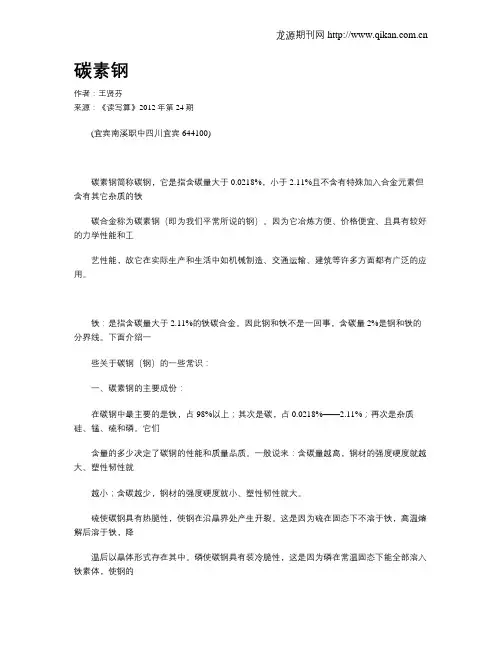

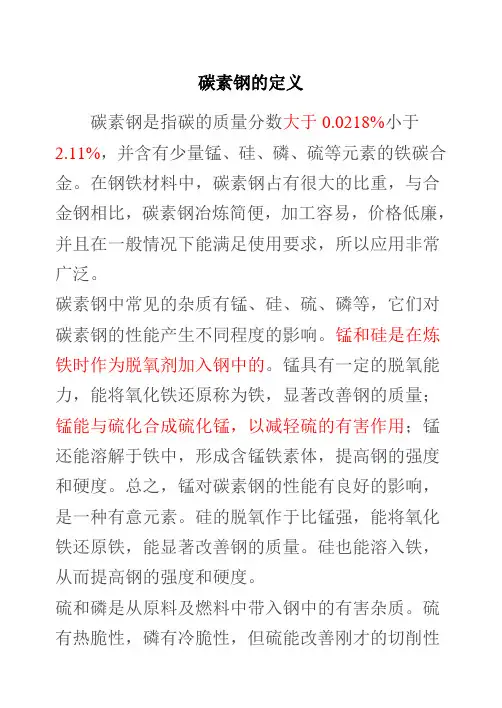

1、碳素钢的定义及钢中五元素
含碳2%以下的铁碳合金称为钢。
碳素钢中的五元素是指化学成份中的主要组成物，即 C、Si、Mn、S、P（碳、硅、锰、硫、磷）。其次是在炼钢过程中不可避免地会混入气体，含O、H、N（氧、氢、氮）。此外，用铝—硅脱氧镇静工艺中，必然在钢水中含有 Al，当Als（酸溶铝）≥0。020%时，还有细化晶粒的作用。
2、钢铁是怎样炼成的？
炼钢的主要任务是按所炼钢种的质量要求，调整钢中碳和合金元素含量到规定范围之内，并使P、S、H、O、N等杂质的含量降至允许限量之下。
炼钢过程实质上是一个氧化过程，炉料中过剩的碳被氧化，燃烧成CO气体逸出，其它Si、P、Mn 等氧化后进入炉渣中。S部份进入炼渣中，部份则生成SO2排出。当钢水成份和温度达到工艺要求后，即可出钢。为了除去钢中过剩的氧及调整化学成份，可以添加脱氧剂和铁合金或合金元素。
3、转炉炼钢简介
从鱼雷车运来的铁水经过脱硫、挡渣等处理后即可倒入转炉中作为主要炉料，另加10% 以下的废钢。然后，向转炉内吹氧燃烧，铁水中的过量碳被氧化并放出大量热量，当探头测得达到预定的低碳含量时，即停止吹氧并出钢。一般在钢包中需进行脱氧及调整成份操作；然后在钢液表面抛上碳化稻壳防止钢水被氧化，即可送往连铸或模铸工区。
对要求高的钢种可增加底吹氩、RH真空处理、喷粉处理（喷SI—CA粉及变性石灰）可以有效降低钢中的气体与夹杂，并有进一步降碳及降硫的作用。在这些炉外精炼措施后还可以最终微调成份，满足优质钢材的需求。
4、初轧
模铸钢锭采取热装、热送新工艺，进入均热炉加热，然后通过初轧机及钢坯连轧机轧成板坯、管坯、小方坯等初轧产品，经过切头、切尾、表面清理，（火焰清理、打磨）高品质产品则还需对初轧坯进行扒皮和探伤，检验合格后入库。
目前初轧厂的产品有初轧板坯、轧制方坯、氧气瓶用钢坯、齿轮用圆管坯、铁路车辆用车轴坯及塑模用钢等。
初轧板坯主要供应热轧厂作为原料；轧制方坯除部份外供，主要送往高速线材轧机作原料。由于连铸板坯的先进性，初轧板坯的需求量大为削减，因此转向上述其它产品了。
5、热连轧
用连铸板坯或初轧板坯作原料，经步进式加热炉加热，高压水除鳞后进入粗轧机，粗轧料经切头、尾、再进入精轧机，实施计算机控制轧制，终轧后即经过层流冷却（计算机控制冷却速率）和卷取机卷取、成为直发卷。直发卷的头、尾往往呈舌状及鱼尾状，厚度、宽度精度较差，边部常存在浪形、折边、塔形等缺陷。其卷重较重、钢卷内径为760mm。(一般
制管行业喜欢使用。)
将直发卷经切头、切尾、切边及多道次的矫直、平整等精整线处理后，再切板或重卷，即成为：热轧钢板、平整热轧钢卷、纵切带等产品。
热轧精整卷若经酸洗去除氧化皮并涂油后即成热轧酸洗板卷。该产品有局部替代冷轧板的趋向，价格适中，深受广大用户喜爱。宝钢新投资的一条热轧酸洗线正在紧张建设中。
6、冷连轧
用热轧钢卷为原料，经酸洗去除氧化皮后进行冷连轧，其成品为轧硬卷，由于连续冷变形引起的冷作硬化使轧硬卷的强度、硬度上升、韧塑指标下降，因此冲压性能将恶化，只能用于简单变形的零件。轧硬卷可作为热镀锌厂的原料，因为热镀锌机组均设置有退火线。轧硬卷重一般在6~13.5吨，钢卷内径为610mm。
一般冷连轧板、卷均应经过连续退火（CAPL机组）或罩式炉退火消除冷作硬化及轧制应力，达到相应标准规定的力学性能指标。
冷轧钢板的表面质量、外观、尺寸精度均优于热轧板，且其产品厚度右轧薄至0.18mm左右，因此深受广大用户青睐。
以冷轧钢卷为基板进行产品的深加工，成为高附加值产品。如电镀锌、热镀锌、耐指纹电镀锌、彩涂钢板卷及减振复合钢板、PVC 复膜钢板等，使这些产品具有美观、高抗腐蚀等优良品质，得到了广泛应用。
冷轧钢卷经退火后必须进行精整，包括切头、尾、切边、矫平、平整、重卷、或纵剪切板等。冷轧产品广泛应用于汽车制造、家电产品、仪表开关、建筑、办公家具等行业。钢板捆包后的每包重量为3~5吨。平整分卷重一般为3~10吨/卷。钢卷内径610mm。
7、钢的力学性能
7．1拉力试验
按标准制备的拉力试样，安装在拉力试验机的夹头内，对试样缓慢施加单轴向拉伸应力，直至试样被拉断为止的试验称作拉力试验。
7．1．1强度
金属材料在外力作用下，抵抗变形和断裂的能力叫强度。强度指标包括：比例极限、弹性极限、屈服强度、抗拉强度等。
7．1．2比例极限
对金属施加拉力，金属存在着力与变形成直线比例的阶段，而这个阶段的最大极限负荷Pp 除以试样的原横截面积即为比例极限，用σ P表示。
7．1．3弹性极限
金属受外力作用发生了变形，外力去掉后，能完全恢复原来的形状，这种变形称为弹性变形。金属能保持弹性变形的最大应力称为弹性极限，用σe表示。
7．1．4抗拉强度
试样拉伸时，在拉断前所承受的最大负荷除以原横截面积所得的应力，称作抗拉强度，用σb表示。当材料所受的外应力大于其抗拉强度时，将会发生断裂。因此σb越高，则表示
它能承受愈大的外应力而不致于断裂。
国外标准的结构钢常按抗拉强度来分类，如SS400，其中400即表示σb的最小值为400MPa 超高强度钢是指σb≥1373 Mpa的钢。
7．1．5屈强比
屈强比即屈服强度与抗拉强度之比值（σS/σb）。屈服比值越高，则该材料的强度愈高，屈强比值愈低则塑性愈佳，冲压成形性愈好。如深冲钢板的屈强比值为≤0.65。
弹簧钢一般均在弹性极限范围内服役，受载荷时不允许产生塑性变形，因此要求弹簧钢经淬火、回火后具有尽可能高的弹性极限和屈强比值（σS/σb≥0.90）此外疲劳寿命与抗拉强度及表面质量往往有很大关连。
7．1．6塑性
金属材料在受力破坏前可以经受永久变形的性能称为塑性。塑性指标通常伸长率和断面收缩率表示。伸长率与断面收缩率越高，则塑性越好。
8、冲击韧性
用一定尺寸和形状的金属试样，在规定类型的冲击试验上受冲击负荷折断时，试样刻槽处单位横截面上所消耗的冲击功，称为冲击韧性以αk表示。
目前常用的10×10×55mm，带2 mm深的V形缺口夏氏冲击试样，标准上直接采用冲击功（J 焦耳值）AK，而不是采用αK值。因为单位面积上的冲击功并无实际意义。
冲击功对于检查金属材料在不同温度下的脆性转化最为敏感，而实际服役条件下的灾难性破断事故，往往与材料的冲击功及服役温度有关。因此在有关标准中常常规定某一温度时的冲击功值为多少、还规定FATT（断口面积转化温度）要低于某一温度的技术条件。所谓FATT，即一组在不同温度下的冲击试样冲断后，对冲击断口进行评定，当脆性断裂占总面积的50%时所对应的温度。
由于钢板厚度的影响，对厚度≤10mm的钢板，可取得3/4小尺寸冲击试样（7.5×10×55mm）或1/2小尺寸冲击试样（5×10×55mm）。但是一定要注意，同规格及同一温度下的冲击功值才可相互比较。只有在标准规定的条件下，才可按标准的换算方法，折算成标准冲击试样的冲击功，再相互比较。
9、硬度试验
金属材料抵抗压头（淬硬的钢球或具有1200圆锥或角锥的金刚石压头）压陷表面的能力称为硬度。根据试验方法和适用范围的不同，硬度可分为布氏硬度、洛氏硬度、维氏硬度、肖氏硬度以及显微硬度、高温硬度等。
冶金产品常用的是布氏硬度和洛氏硬度。
10、宝钢企业标准（Q/BQB）
宝钢企标中的钢号大致可分为三个来源即从日本JIS标准、德国DIN标准移植及自行开发研制的钢号。从日本JIS标准中移植来的钢号，一般首位常为S（Steel）；从DIN标准移植来的钢号，一般常以ST开头（Stahl德文中的“钢”）；宝钢自行开发研制的钢号，一般首位常以宝钢的拼音首位B开头。
11、结构用热连轧、冷连轧钢板及钢带
结构钢一般按强度分类，在钢号中的数字往往代表抗拉强度的最低值。由于该类钢常用于制作结构件，因此称作为结构钢。结构钢的强化机制倾向于降碳增锰固溶强化铁素体、细化珠光体和添加微合金的析出强化、沉淀强化和细晶强化，以确保在提高强度的同时仍保持较好的韧、塑指标并兼具良好的焊接性能。
热轧产品具有强度高、韧性好、易于加工成型及良好的可焊接性等优良性能，因而被广泛用于船舶、汽车、桥梁、建筑、机械、压力容器等制造行业。
2．产品分类：
热连轧钢板产品包括钢带（卷）及有其剪切而成的钢板。而钢带（卷）可以分为直发卷及精整卷（分卷、平整卷及纵切卷）。
用连铸板坯或初轧板坯作原料，经步进式加热炉加热，高压水除鳞后进入粗轧机，粗轧料经切头、尾、再进入精轧机，实施计算机控制轧制，终轧后即经过层流冷却（计算机控制冷却速率）和卷取机卷取、成为直发卷。直发卷的头、尾往往呈舌状及鱼尾状，厚度、宽度精度较差，边部常存在浪形、折边、塔形等缺陷。其卷重较重、钢卷内径为760mm。(一般制管行业喜欢使用。)
将直发卷经切头、切尾、切边及多道次的矫直、平整等精整线处理后，再切板或重卷，即成为：热轧钢板、平整热轧钢卷、纵切带等产品。
3．主要产品：
热连轧按其材质、性能的不同可分为：普通碳素结构钢、低合金钢、合金钢。按其用途的不同可分为：冷成型用钢、结构钢、汽车结构钢、耐腐蚀结构用钢、机械结构用钢、焊接气瓶及压力容器用钢、管线用钢等。
4、产品牌号及标准
宝钢企业标准相当国际标准说明
标准号牌号标准号牌号
热轧低碳钢 Q/BQB 302 SPHCSPHDSPHE JIS G3131 SPHCSPHDSPHE 适用于制造冷成型加工的零件。
StW22StW23StW24 DIN 1614(EN10111) StW22 (DD11)STW23 (DD12)StW24 (DD13)
一般结构用钢 Q/BQB 303 SS 330SS 400SS 490SS 540 JIS G3101 SS 330SS 400SS 490SS 540 用于建筑、桥梁、船舶、车辆等一般结构件。
St 33St 37-2St 37-3St 44-2St 50-2St 52-3 DIN 17100(EN10025) St 33 (S185)St 37-2 (S235JR)St 37-3 (S235JO)St 44-2 (S275JR)St 50-2 (E295)St 52-3 (S355JO)
焊接结构用钢 Q/BQB 303 SM400ASM400BSM400CSM490ASM490BSM490CSM490Y ASM490YBSM520BSM520C JIS
G3106 SM400ASM400BSM400CSM490ASM490BSM490CSM490YASM490YBSM520BSM52 0C 用于建筑、桥梁、船舶、车辆、石油罐、工程机械等要求焊接性能优良的结构件。
B520JJ --- --- 混凝土搅拌车筒体用热连轧钢板。
Welten590RE NSC Welten590RE 可焊高强度钢板，用于压力容器、油罐、工程机械、采矿机械、压力水管等。
B590GJAB590GJB --- ---
机械结构用钢 Q/BQB 303 C22C35S20CS35C DIN 17200JIS G4501 C22C35S20CS35C 用于经切削等加工并热处理后使用的机械结构件。
细晶粒结构钢 --- StE255StE355 DIN 17102 StE255StE355 适用于焊接的细晶粒结构钢。
钢管用钢带钢 Q/BQB 303 SPHT1SPHT2SPHT3 JIS G3132 SPHT1SPHT2SPHT3 用于焊接钢管。
汽车结构用钢 Q/BQB 310BZJ 311BZJ 312BZJ 313BZJ 314 SAPH 310SAPH 370SAPH 400SAPH 440 JIS G3113 SAPH 310SAPH 370SAPH 400SAPH 440 用于要求成形性加工性能的汽车构架、车轮等汽车结构件。
QStE 340TMQStE 380TMQStE 420TMQStE 460TMQStE 500TM SEW 092(EN10149-2) QStE 340TM (---)QStE 380TM (---)QStE 420TM (S420MC)QStE 460TM (S460MC)QStE 500TM (S500MC) 冷变形用热轧粒钢，用于要求良好冷成型性能并有较高或高强度要求的汽车大梁等结构件。
B330CLB380CLB420CL --- --- 有良好冷成型性能，用于汽车滚型车轮轮网及轮幅。
B440QZRB480QZR --- --- 制造汽车传动轴管用。
B320L B550LB510L B420LB510DL --- --- 汽车大梁、横梁用。
锅炉及压力容器用钢 Q/BQB 320 HII19Mn6 DIN 17155 (EN10028-2) HII (P265GH)19Mn6 (P355GH) 除保证常温性能外，还保证较高温度下的力学性能，适用于蒸汽锅炉设备，较高工作温度的压力容器及类似结构件。
Q/BQB 320 SB410 JIS G3103 SB410
Q/BQB 321 B440HPB490HP JIS G3116 SG295SG325 焊接气瓶用钢板。
船体结构用钢 Q/BQB 330 ABD LR,BVGL,DNV及ABS船规 ABD 可按各国船级社规范供货。
耐大气腐蚀钢 Q/BQB 340 WTSt37-2WTSt52-3 SEW087 (EN10155) WTSt37-2 (S235J2W)WTSt52-3 (S355J2G1W) 用于制造集装箱、铁道车辆、石油井架、工程机械等要求耐大气腐蚀的结构件截流和燃料。
NAW 400NAW 490 NSC NAW 400NAW 490
B460NQRB490NQR --- ---
耐硫酸腐蚀钢 S-ten2 NSC S-ten2 用于制造含硫化氢介质的容器等。
耐海水腐蚀钢 Mariloy G41AMariloy S50A Mariloy G41AMariloy S50A 用于采油平台、船舶、海港建筑等结构构件。
高耐候性结构钢 BZJ342 B480GNQR --- --- 用于制造车辆、集装、建筑及其它结构件。
厚度方向性能热连轧钢板 Q/BQB 350 Z15Z25Z35 --- --- 钢板厚度方向性能有良好的抗层状撕裂性能，用于海上采油平台及其它要求厚度性能的结构件。
表面硬化钢 Q/BQB 360 C10C15 DIN 17210 C10C15 高纯净低碳钢，供进行表面渗碳或渗氮后进行淬火硬化制造表层高硬度、耐磨、芯部具高韧性的结构件。
S09CKS15CK JIS G4051 S09CKS15CK
高韧性管线钢 BZJ 371 X60RLX70RL API 5L X60X70 供螺旋焊生产石油输送管用高韧性管线钢热轧宽带钢
直缝焊接套管用钢 BZJ 372 J55 API 5CT J55 供制造直缝焊石油套管用
花纹钢板 BZJ 390 BCP 270BCP 340BCP 400 --- --- 扁豆型花纹钢板
自行车用热连轧宽带钢 BZJ 304 SPHT1Z,SPHT2ZSPHT3Z,SPHDZSM50BZ,SM53BZ --- --- 用于制造自行车上、下、后接头，前叉肩、前花盘、链条滚车把横管，中轴等零件
管线用热连轧卷 GB 14164 S205,S240S315S290,S360,S385S415,S450,S480 API 5L Grade
A,BX42,X46,X52X56,X60,X65X70 石油、天然气输送管用
[ 可供规格范围]
品种厚度宽度长度(或带卷内径)
钢板切边 1.2~25.4 550~1850 2000~12000 (t<5)
不切边 600~1900 2000~16000 (t≥5)
钢带切边 1.2~12.7 550~1850 760+20~760-70(内径)
不切边 1.2~25.4 600~1900
纵切带 1.2~12.7 120~900
5、主要供应厂商及机组能力
热轧宽带钢轧机
序号企业名称轧机规格(mm) 轧机类型设计能力（万吨）产品规格(mm)
1 宝钢 2050 3/4连续 400 1.2~25.4X600~1900
1580 半连续 280 1.5~12.7X700~1430
2 武钢 1700 3/4连续301 1.2~12.7X600~1550
3 鞍钢 1700 连铸连轧 200 1.8~12X600~1500
1780 半连续 350 1.2~19X800~1630
4 本钢 1700 半连续 159 1.5~15X700~1550
5 太钢 1549 3/4连续 135 1.5~12.7X900~1320
6 梅山 1442 全连续 210 1.5~12.7X700~1300
7 攀钢 1450 半连续 100 2.0~12X700~1300
8 上一 1200 半连续 60 2.0~6.0X800~1050
9 珠钢 1700 CSP 100 1.0~12.7X1000~1350
10 邯钢 2100 CSP 125 1.2~20X900~1680
11 包钢连铸连轧 220 2.0~15X900~1500
12 日本JFE 1.2~16X900~2300
13 MMK 1.5~12.5X1000~1830
14 MAGASTEEL 1.4~20X1000~1254
15 ILLyChi 2.0/2.3~16X1000~1500
二、冷轧（一）产品简介：
冷轧钢板，表面光洁，加工优良，用于汽车、冰箱、洗衣机等家电，以及产业设备、各种建筑材料。随着经济发展，冷轧钢板已被称为现代社会的必须材料。
（二）冷轧产品的分类：
1、轧硬卷：用热轧钢卷为原料，经酸洗去除氧化皮后进行冷连轧，其成品为轧硬卷，由于连续冷变形引起的冷作硬化使轧硬卷的强度、硬度上升、韧塑指标下降，因此冲压性能将恶化，只能用于简单变形的零件。轧硬卷可作为热镀锌厂的原料，因为热镀锌机组均设置有退火线。轧硬卷重一般在6~13.5吨，钢卷在常温下，对热轧酸洗卷进行连续轧制。内径为610mm。
产品特点：因为没有经过退火处理，其硬度很高（HRB大于90），机械加工性能极差，只能进行简单的有方向性的小于90度的折弯加工（垂直于卷取方向）。
应用范围：
（1）退火后加工成普通冷轧；
（2）有退火前处理装置的镀锌机组加工镀锌；
（3）基本不需要加工的面板。
（2）常用钢号
CDCM - SPCC （SPCD、SPCE、ST12、ST13、ST14、BLC、BLD、BUSD、BUFD、BSUFD 等），但其性能基本相同。
2、普通冷轧
一般冷连轧板、卷均应经过连续退火（CAPL机组）或罩式炉退火消除冷作硬化及轧制应力，达到相应标准规定的力学性能指标。
冷轧钢板的表面质量、外观、尺寸精度均优于热轧板，且其产品厚度右轧薄至0.18mm左右，因此深受广大用户青睐。
以冷轧钢卷为基板进行产品的深加工，成为高附加值产品。如电镀锌、热镀锌、耐指纹电镀锌、彩涂钢板卷及减振复合钢板、PVC 复膜钢板等，使这些产品具有美观、高抗腐蚀等优良品质，得到了广泛应用。
冷轧钢卷经退火后必须进行精整，包括切头、尾、切边、矫平、平整、重卷、或纵剪切板等。冷轧产品广泛应用于汽车制造、家电产品、仪表开关、建筑、办公家具等行业。.钢板捆包后的每包重量为3~5吨。平整分卷重一般为3~10吨/卷。钢卷内径610mm。
冷轧普通薄钢板：由普通碳素结构钢或低合金结构钢冷轧制成。冷轧板表面质量较好。具有良好的冲压性能。对其要求要保证冷弯和杯试验合格，常用于汽车等行业和镀层板的原料。
冷轧优质薄钢板：主要包括各种优质钢冷轧薄板，最常用的是碳素结构钢板，尤其是深冲压用冷轧薄钢板，是由低碳优质钢08Al冷轧的薄板，钢板按表面质量分为三组；Ⅰ、Ⅱ、Ⅲ，分别表示特别高级、高级、较高的精整表面，按拉延级别分为ZF、HF、F级（代表用于冲制拉延最复杂、很复杂、复杂的零件），根据钢板厚度允许偏差，又分为A、B两级精度、广泛用于汽车拖拉机工业。
（四）产品牌号及标准
宝钢企业标准相当国外标准说明
标准号牌号标准号牌号
一般用 Q/BQB403Q/BQB402 St12SPCC DIN1623 JISG3141 St12SPCC 冰箱等家电外壳、油桶、钢家俱等一般成形加工用。
冲压级 Q/BQB403Q/BQB402 St13SPCD DIN1623 JISG3141 St13SPCD 汽车、家电及建筑等冲压成形加工用钢。
深冲级 Q/BQB403 Q/BQB402 St14，（F, HF, ZF〕SPCE(F, HF, ZF) DIN1623
JISG3141 St13SPCE 汽车前车灯，油箱、轿车门、窗等深冲压成形加工用钢。
特深冲用钢 Q/BQB403 St15St14T 汽车前车灯，复杂的车底板，油底壳。
超深冲钢 BZJ407 ST16BSC2BSC3 汽车门内板、复杂的车底板，油底壳、轮罩、前后翼子板等。
搪瓷钢 BZJ404 BTC3 浴缸、搪瓷制品。
硬质钢 Q/BQB402 SPCC4DSPCC8DSPCC1D JISG3141 1/4硬质1/8硬质自行车车圈用钢及文具用钢。
结构钢 Q/BQB410BZJ410 St37-2GSt44-3GSt52-3G DIN1623 St37-2GSt44-3GSt52-3G 建筑、车体、支架。
耐大气钢 BZJ441 B440NQB450NQB460NQB500NQ 汽车、火车车箱外板、集装箱板、门
窗、冷弯型钢及其他构件。
电视机专用钢 Q/BQB470 SPCCK, St12CKSPCCCE SECCCDSt50CB BCK－1 彩色显像管荫罩框架，彩色显像管耳环、彩色显像管防爆板用电镀锌钢带、彩色显像管防爆用钢、彩色显像管框架。
汽车车轮用钢 BZJ412 B320LWB360LW 汽车车轮轮网用钢。
汽车传动轴用钢 BZJ413 B440QZ 汽车传动轴专用。
桑塔纳轿车配件用钢 BZJ415 B350JLSt12GSt14J 轿车离合器、付支架、支架等。自行车用钢 BZJ405 SPCCZSPCC4Z 自行车车圈及链罩等。
包装用钢带 Q/BQB460 St37-2St50C45Q235 包装用捆带。
含磷钢 BZJ411 BP340BP380 汽车顶盖、底板、挡泥板、门板等。
造币用钢 BZJ406 BZB 镀镍硬币钢芯。
烘烤硬化钢 BZJ416 BH340BH340A 汽车车身覆盖件。
汽车离合器摩擦片用钢 BZJ414 BMCP84 汽车离合器摩擦片用钢。
汽车底盘零件用钢 BZJ417 ST12Q 汽车底盘零件用钢
【通常可供规格范围】
品种厚度宽度长度(或带卷内径)
钢板切边 0.30~3.5 900~1830 1000~6000
不切边 900~1850
钢带切边 0.30~3.5 900~1830 610(内径)
不切边 900~1850
纵切钢带 0.30~3.5 120~<900
【宝钢产品牌号及标准】
品种标准号种类牌号用途及特点
冷轧 Q/BQB408-1999 低屈服点冷连轧钢带 BLC 屈服点低，冲压可塑性区域广，形状稳定性好
抗时效性低屈服点冷连轧钢带 BLD 冲压性能较BLC更好，且不易产生滑移线
非时效性超深冲冷连轧钢带 BUSDBUFD 优良的冲压成型性能，可减少冲压道次
非时效性极超深冲冷连轧钢带 BSUFD 所有性能均优于BUFD，深冲性及拉延性特别优良 Q/BQB409-1999 深冲用超低碳含P冷连轧钢带 B170P1, B210P1,B250P1 具有良好的冲压性能同时有高的强度，对部件减薄有利，并具抗凹陷性能
深冲用烘烤硬化钢 B140H1, B180H1,B180H2, B210H2, B250H2 冲压性能优良，经涂漆烘烤后，具有一定的抗凹陷性能
一般加工用含P高强度冷连轧钢带 B210P2, B250P2, B280P2 具有一定的冲压性能和高的强度并具抗凹陷性能
Q/BQB418-1999 一般加工用高强度冷连轧钢带 B240ZK, B280VK, B340VK, B400VK 一定的加工性能和高的强度，同时有良好的焊接性
【可供规格范围及用途举例】
牌号可供规格范围用途举例
B170P1, B210P1, B250P1 厚度：0.6~1.6mm宽度：800~1400mm（切边）830~1410mm（不切边）具有出色的加工性能，例如：汽车内外板、框架、支柱等零部件用
B210P2, B250P2, B280P2
B140H1, B180H1
B180H2, B210H2, B250H2
B240ZK 厚度：0.6~1.6mm宽度：800~1400mm（切边）830~1410mm（不切边）具有出色的加工性能，例如：汽车内外板、框架、支柱等零部件用
B280VK
B340VK
B400VK 厚度：0.8~1.6mm宽度：800~1200mm
BLC, BLD 厚度：0.3~1.6mm宽度：700~1400mm（切边）730~1410mm（不切边）适用于各类冲压零件，包括难成型、对稳定性要求高的零部件
BUSD, BUFD
BSUFD
【宝钢企标与其它常用标准对照】
Q/BQB JFS JIS EN NKK GM
BLC(140~260,≥270)JSC270C(145~265,≥270)SPCC(sb:≥270) FeP01(140~280,
270~410) NKLC( s: ≤215,b: ≥270)CQ/St12/Grade 1(≥140)
SPCD(sb:≥270)DQ/St13/Grade 2(140~260,≥270)
BLD(110~230,≥270)JSC270D(135~225,≥270)SPCD(sb:≥270) FeP03(140~240,
270~370) NKLD( s: ≤195,b: ≥270)DQSK/St14/Grade 3(140~205,≥270)
BUSD(110~210,≥260)JSC270E(130~205,≥270)SPCE(sb:≥270) FeP04(140~210,
270~350) NKUSD( b: ≥250)DDQ/St15/Grade 4(140~185,≥270)
BUFD(100~190,≥250)JSC270F(120~185,≥270) -- FeP05(140~180, 270~330) NKUFD( s: ≤175,b: ≥250)EDDQ/Fep06/Grade 5(140~170,≥270)
BSUFD(90~180,≥250)JSC260G(110~175,≥260) -- FeP06(120~180, 270~350) NK Super UFD (实例： s=145, b =280) --
B140H1(140~230,≥270) JSC270H(135~225,≥270) -- ZStE180BH(180~240,
300~380) NKCA-290D(165~215,≥290) --
B180H1(180~280,≥340)JSC340H(185~285,≥340)SPFC340H(≥185;≥340) ZStE220BH(22 0~280, 320~400) NKCA-340D(185~255,≥340)180A(≥180;≥350)
B180H2(180~280,≥340)JSC340H(185~285,≥340)180A(≥180;≥350)
B210H2(210~320,≥370) -- -- ZStE260BH(260~320, 360~440) -- 210A(≥200;≥375)
B250H2(250~360,≥410) -- -- ZStE300BH(300~360, 400~480) -- 250A(≥250;≥400)
B210P2(210~310,≥340)JSC340W(205~305,≥340) -- ZStE220P(220~280,
340~420) -- 210B(≥200;≥350)
B250P2(250~360,≥390)JSC390W(245~355,≥390)SPFC390(≥235;≥390) ZStE260P(260~ 320, 380~460) NKCA-390(≥235,≥390)250B(≥250;≥370)
B280P2(280~390,≥440)JSC440W(280~390,≥440)SPFC440(≥265;≥440) ZStE300P(300~ 360, 420~500) NKCA-440(≥275,≥440)280B(≥280;≥410)
B170P1(170~260,≥340)JSC340P(165~255,≥340)SPFC340(≥175;≥340) -- NKCA-340F(≥205,≥340) --
B210P1(210~310,≥390)JSC390P(205~305,≥390) -- -- NKCA-390F(≥235,≥390) --
B250P1(250~360,≥440)JSC440P(245~355,≥440) -- -- NKCA-440F(≥275,≥440) -- 三、酸洗
（一）产品简介：
热轧精整卷若经酸洗去除氧化皮并涂油后即成热轧酸洗板卷。该产品有局部替代冷轧板的趋向，价格适中，深受广大用户喜爱。
热轧酸洗的主要工序有激光焊接、拉伸矫直、紊流酸洗、在线平整、切边、在线涂油等。宝钢酸洗规格一般为 1.0 - 6.0 * 800 - 1650mm。产品包括低中、高强度级别的冲压用钢、汽车结构用钢等，主要以钢卷形式交货。
工艺特点
用盐酸将热轧钢板上的氧化铁皮清除后得到漂亮、光滑的表面。
（二）产品特点
1、降成本，用酸洗板代替冷轧板，可以为企业节约成本。
2、表面质量好，与普通热轧板相比，热轧酸洗板去除了表面氧化铁皮，提高了钢材的表面质量，便于焊接、涂油和上漆。
3、尺寸精度高，平整后，可使板型发生一定变化，从而减少不平度的偏差。
4、提高了表面光洁度，增强了外观效果。
（三）主要用途
1、汽车行业
热轧酸洗在汽车行业主要用途如下：汽车底盘系统，包括大梁、副梁等。车轮，包括轮辋、轮辐射等。驾驶室内板。车厢板，主要是各种卡车的车厢底板。其它冲压件，包括防撞保险杠、刹车间闸套等一些汽车内部小零件。
2、机械行业
（不含汽车）主要包括纺织机械、矿山机械、风机以及一些通用机械。
3、轻工家电
家电，主要用于制造压缩机的壳体、支架，热水器内胆等。化工油桶。
4、其他
自行车零件、各种焊管、电气柜、高速公路护栏、超市货架、仓库货架、栅栏、铁梯以及各种形状的冲压件。
（四）
【产品牌号及标准】
牌号标准
SPHC SPHD SPHE Q/BQB 302
StW22(DD11)
StW23(DD12)
StW24(DD13)
SPHT1 Q/BQB 303
St37-3 SS330 SPHT2
SS400 St44-2
SM400A SM400B SM400C
B330CL Q/BQB 310
B380CL
StE255 Q/BQB 303
B420CL BZJ 311
SAPH370 SAPH400 SAPH440 Q/BQB 310
【通常可供规格范围】
品种厚度宽度长度(或带卷内径)
钢板 1.8～3.5 900～1850 1000～6000
热轧酸洗牌号使用参考对照表
类别牌号参考牌号
车轮钢 B420CL
搪瓷钢 BTC340R
冷变形用 QStE340TM 340XLF
QStE380TM
QStE420TM ZSTE420 410XLF
汽车结构用 SAPH310
SAPH370
SAPH400 B400PO
SAPH440 B440PO
SAPH45
CQ SPHC StW22 A569 DD11 C1010 SAE1010 C1008 DQ SPHD StW23 A621 DD12
DDQ SPHE StW24 A622 DD13 BTC1 SAE1006 SDDQ DD14 BRC3
一般结构用 SS330 A570 GR30
SS400 A570 GR33
St37-2 035YLF
St44-2
四、中厚板
中厚板定义：钢板厚度大于等于5.0mm，分普碳板、优碳板、低合金板、船板、桥梁板、锅炉板、容器板等。用途：应用于建筑、机械、造船、桥梁、锅炉、压力容器等行业。
DIN 标准:
JIS标准:
本文出自一本很不好买的书，相当全面，偶然整理，希望对大家学习有帮助 —————————————————————— 有几位选手把我给气乐了，话说这段文章来自我爷爷的手抄本（不过现在老人家现在改复印了，挺时髦的），原书我没看到过所以不知道书名（我们有时候还是比较喜欢上世纪的老版书，比较严谨，实验室王老有本金相可是他老人家的宝贝，轻易不示人）。话说我码字是自娱自乐，目标受众也是学材料的同门，你们一帮连论文都没写过的大神忽然跳出来跟我这指责不尊重知识产权，真是好笑。想讨论问题，我欢迎，想骂人，出门左转菜市场。 —————————————————————— 为了改善和提高钢的某些性能和使之获得某些特殊性能而有意在冶炼过程中加入的元素称为合金元素。常用的合金元素有铬，镍，钼，钨，钒，钛，铌，锆，钴，硅，锰，铝，铜，硼，稀土等。磷，硫，氮等在某些情况下也起到合金的作用。 (1)铬(Cr) 铬能增加钢的淬透性并有二次硬化的作用，可提高碳钢的硬度和耐磨性而不使钢变脆。含量超过12%时，使钢有良好的高温抗氧化性和耐氧化性腐蚀的作用，还增加钢的热强性。铬为不锈钢耐酸钢及耐热钢的主要合金元素。 铬能提高碳素钢轧制状态的强度和硬度，降低伸长率和断面收缩率。当铬含量超过15%时，强度和硬度将下降，伸长率和断面收缩率则相应地有所提高。含铬钢的零件经研磨容易获得较高的表面加工质量。 铬在调质结构中的主要作用是提高淬透性，使钢经淬火回火后具有较好的综合力学性能，在渗碳钢中还可以形成含铬的碳化物，从而提高材料表面的耐磨性。 含铬的弹簧钢在热处理时不易脱碳。铬能提高工具钢的耐磨性、硬度和红硬性，有良好的回火稳定性。在电热合金中，铬能提高合金的抗氧化性、电阻和强度。 （2）镍（Ni） 镍在钢中强化铁素体并细化珠光体，总的效果是提高强度，对塑性的影响不显著。一般地讲，对不需调质处理而在轧钢、正火或退火状态使用的低碳钢，一定的含镍量能提高钢的强度而不显著降低其韧性。据统计，每增加1%的镍约可提高强度29.4Pa。随着镍含量的增加，钢的屈服程度比抗拉强度提高的快，因此含镍钢的比可较普通碳素钢高。镍在提高钢强度的同时，对钢的韧性、塑性以及其他工艺的性能的损害较其他合金元素的影响小。对于中碳钢，由于镍降低珠光体转变温度，使珠光体变细；又由于镍降低共析点的含碳量，因而和相同的碳含量的碳素钢比，其珠光体数量较多，使含镍的珠光体铁素体钢的强度较相同碳含量的碳素钢高。反之，若使钢的强度相同，含镍钢的碳含量可以适当降低，因而能使钢的韧性和塑性有所提。镍可以提高钢对疲劳的抗力和减小钢对缺口的敏感性。镍降低钢的低温脆性转变温度，这对低温用钢有极重要的意义。含镍3.5%的钢可在-100℃时使用，含镍9%的钢则可在-196℃时工作。镍不增加钢对蠕变的抗力，因此一般不作为热强钢的强化元素。 镍含量高的铁镍合金，其线胀系数随镍含量增减而显著变化，利用这一特性，可以设计和生产具有极低或一定线胀系数的精密合金、双金属材料等。
碳素钢中各个元素的作用 二次硬化作用。可提高高碳钢的硬度和耐磨性而不使钢变脆；含量超过12%时。使钢有良好的高温抗氧化性和耐氧化性介质腐蚀的作用。还增加钢的热强性，铬为不锈耐酸钢及耐热钢的主要合金元素。 铬能提高碳素钢轧制状态的强度和硬度。降低伸长率和断面收缩率。当铬含量超过15%时，强度和硬度将下降，伸长率和断面收缩率则相应地有所提高。含铬钢的零件经研磨容易获得较高的表面加工质量。 铬在调质结构钢中的主要作用是提高淬透性。使钢经淬火回火后具有较好的综合力学性能，在渗碳钢中还可以形成含铬的碳化物，从而提高材料表面的耐磨性。 含铬的弹簧钢在热处理时不易脱碳。铬能提高工具钢的耐磨性、硬度和红硬性。有良好的回火稳定性。在电热合金中，铬能提高合金的抗氧化性、电阻和强度。 (1) 对钢的显做组织及热处理的作用 A、铬与铁形成连续固溶体，缩小奥氏体相区城。铬与碳形成多种碳化物，与碳的亲和力大于铁和锰而低于钨、钼等．铬与铁可形成金属间化合物σ相(FeCr) B、铬使珠光体中碳的浓度及奥氏体中碳的极限溶解度减少 C、减缓奥氏体的分解速度，显著提高钢的淬透性．但亦增加钢的回火脆性倾向 (2)对钢的力学性能的作用 A、提高钢的强度和硬度．时加入其他合金元素时，效果较显著 B、显著提高钢的脆性转变温度 C、在含铬量高的Fe-Cr合金中，若有σ相析出，冲击韧性急剧下降 (3)对钢的物理、化学及工艺性能的作用 A、提高钢的耐磨性，经研磨，易获得较高的表面光洁度 B、降低钢的电导率，降低电阻温度系数 C、提高钢的矫顽力和剩余磁感．广泛用于制造永磁钢 D、铬促使钢的表面形成钝化膜，当有一定含量的铭时，显著提高钢的耐腐蚀性能（特别是硝酸）。若有铬的碳化物析出时，使钢的耐腐蚀性能下降 E、提高钢的抗氧化性能 F、铬钢中易形成树枝状偏析，降低钢的塑性 G、由于铬使钢的热导率下降，热加工时要缓慢升温，锻、轧后要缓冷 (4)在钢中的应用 A、合金结构钢中主要利用铬提高淬透性，并可在渗碳表面形成含铬碳化物以提高耐磨性 B、弹簧钢中利用铬和共他合金元素一起提供的综合性能 C、轴承钢中主要利用铬的特殊碳化物对耐磨性的贡献及研磨后表面光沽度高的优点 D、工具钢和高速钢中主要利用铬提高耐磨性的作用，并具有一定的回火稳定性和韧性 E、不锈钢、耐热钢中铬常与锰、氮、镍等联合便用，当需形成奥氏体钢时，稳定铁素体的铬与稳定奥氏体的锰、镍之间须有一定比例，如Cr18Ni9等 F、我国铬资源较少．应尽量节省铬的使用 2、钼(Mo) 钼在钢中能提高淬透性和热强性。防止回火脆性，增加剩磁和矫顽力以及在某些介质中的抗蚀性。 在调质钢中，钼能使较大断面的零件淬深、淬透，提高钢的抗回火性或回火稳定性，
了合金化而加入的合金元素，最常用的有硅、猛、珞、線、钳、鹄、帆，钛，锐、硼、铝等。现分别说明它们在钢中的作用。 1、硅在钢中的作用： （1）提高钢中固溶体的强度和冷加工硕化程度使钢的韧性和塑性降低。 （2）硅能显著地提高钢的弹性极限、屈服极限和屈强比，这是一般弹簧钢。（3）耐腐蚀性。硅的质量分数为15% — 20%的高硅铸铁，是很好的耐酸材料。含有硅的钢在氧化气氛中加热时，表面也将形成一层Si02薄膜，从而提高钢在高温时的抗氧化性。 缺点：（4）使钢的焊接性能恶化。 2、镭在钢中的作用 （1）镭提高钢的淬透性。 （2）镭对提高低碳和中碳珠光体钢的强度有显著的作用。 （3）镭对钢的高温瞬时强度有所提高。 镭钢的主要缺点是，①含猛较高时，有较明显的回火脆性现象；②镭有促进晶粒长大的作用，因此镭钢对过热较敬感t在热处理工艺上必须注意。这种缺点可用加入细化晶粒元素如钮、飢、钛等来克服：⑧当镭的质量分数超过1%时, 会使钢的焊接性能变坏，④镭会使钢的耐锈蚀性能降低。 3、珞在钢中的作用 （1）珞可提高钢的强度和硬度。 （2）珞可提高钢的高温机械性能。 （3）使钢具有良好的抗腐蚀性和抗氧化性 （4）阻止石墨化 （5）提高淬透性。 缺点：①辂是显著提高钢的脆性转变温度②辂能促进钢的回火脆性。4、W 在钢中的作用 （1）可提高钢的强度而不显著降低其韧性。 （2）银可降低钢的脆性转变温度，即可提高钢的低温韧性。 （3）改善钢的加工性和可焊性。 （4）银可以提高钢的抗腐蚀能力，不仅能耐酸，而且能抗碱和大气的腐8 /I 蚀。 5、钮在钢中的作用 （1）铝对铁素体有固溶强化作用。 （2）提高钢热强性 （3）抗氢侵蚀的作用。 （4）提高钢的淬透性。 缺点：钮的主要不良作用是它能使低合金钳钢发生石墨化的倾向。6、钩在钢中的作用 （1）提高强度 （2）提高钢的高温强度。 （3）提髙钢的抗氢性能。
GB ASTM BS JIS NF DIN 08F081006040A04S09CK C10 08081008045M10S9CK C10 10F1010040A10XC10 10101010,1012045M10S10C XC10C10,CK10 151********M15S15C XC12C15,CK15 20201020050A20S20C XC18C22,CK22 25251025S25C CK25 30301030060A30S30C XC32 35351035060A35S35C XC38TS C35,CK35 40401040080A40S40C XC38H1 45451045080M46S45C XC45C45,CK45 50501050060A52S50C XC48TS CK53 55551055070M55S55C XC55 60601060080A62S58C XC55C60,CK60 15Mn151016,1115080A17SB46XC1214Mn4 20Mn201021,1022080A20XC18 30Mn301030,1033080A32S30C XC32 40Mn401036,1040080A40S40C40M540Mn4 45Mn451043,1045080A47S45C 50Mn501050,1052030A52S53C XC48 080M50 20Mn220¤1320,1321150M19SMn42020Mn5 30Mn230¤1330150M28SMn433H32M530Mn5 35Mn235¤1335150M36SMn438(H)35M536Mn5 40Mn240¤1340SMn44340M5 45Mn245¤1345SMn44346Mn7 50Mn250¤~55M5 20MnV20MnV6 35SiMn35C En4637MnSi5 42SiMn35C En4646MnSi4 40B TS14B35 45B50B46H 40MnB50B40 45MnB50B44 15Cr15X5115523M15SCr415(H)12C315Cr3 20Cr20X5120527A19SCr420H18C320Cr4 30Cr30X5130530A30SCr43028Cr4 35Cr35X5132530A36SCr430(H)32C434Cr4 40Cr40X5140520M40SCr44042C441Cr4 45Cr45X5145,5147534A99SCr44545C4 38CrSi38XC 12CrMo12XM620C R.B12CD413CrMo44 15CrMo15XM A-387Cr . B1653STC4212CD416CrMo44 STT42 STB42 20CrMo20XM4119,4118CDS12SCT4218CD420CrMo44 CDS110STT42 STB42 25CrMo4125En20A25CD425CrMo4 30CrMo30XM41301717COS110SCM42030CD4 42CrMo4140708A42 42CD442CrMo4 708M40 35CrMo35XM4135708A37SCM335CD434CrMo4 12CrMoV12X M 12Cr1MoV12X1M13CrMoV42 25Cr2Mo1VA25X2M1μ 20CrV20X612022CrV4
钢材中各元素对性能性的影响 1、碳（C）：钢中含碳量增加，屈服点和抗拉强度升高，但塑性和 冲击性降低，当碳量0.23%超过时，钢的焊接性能变坏，因此 用于焊接的低合金结构钢，含碳量一般不超过0.20%。碳量高 还会降低钢的耐大气腐蚀能力，在露天料场的高碳钢就易锈蚀； 此外，碳能增加钢的冷脆性和时效敏感性。 2、硅（Si）：在炼钢过程中加硅作为还原剂和脱氧剂，所以镇静钢 含有0.15－0.30%的硅。如果钢中含硅量超过0.50-0.60%,硅就 算合金元素。硅能显著提高钢的弹性极限，屈服点和抗拉强度， 故广泛用于作弹簧钢。在调质结构钢中加入 1.0－1.2%的硅， 强度可提高15－20%。硅和钼、钨、铬等结合，有提高抗腐蚀 性和抗氧化的作用，可制造耐热钢。含硅1－4%的低碳钢，具 有极高的导磁率，用于电器工业做矽钢片。硅量增加，会降低 钢的焊接性能。 3、锰（Mn）：在炼钢过程中，锰是良好的脱氧剂和脱硫剂，一般钢 中含锰0.30-0.50%,在碳素钢中加入0.70%以上时就算“锰钢”，较一般钢量的钢不但有足够的韧性，且有较高的强度和硬度， 提高钢的淬性，改善钢的热加工性能，如16Mn钢比A3屈服点 高40%。含锰11－14%的钢有极高的耐磨性，用于挖土机铲斗，球磨机衬板等。锰量增高，减弱钢的抗腐蚀能力，降低焊接性 能。 4、磷（P）：在一般情况下，磷是钢中有害元素，增加钢的冷脆性，
使焊接性能变坏，降低塑性，使冷弯性能变坏。因此通常要求 钢中含磷量小于0.045%，优质钢要求更低些。 5、硫（S）：硫在通常情况下也是有害元素。使钢产生热脆性，降 低钢的延展性和韧性，在锻造和轧制时造成裂纹。硫对焊接性 能也不利，降低耐腐蚀性。所以通常要求硫含量小于0.055%，优质钢要求小于0.040%。在钢中加入0.08-0.20%的硫，可以改 善切削加工性，通常称易切削钢。 6、铬（Cr）：在结构钢和工具钢中，铬能显著提高强度、硬度和耐 磨性，但同时降低塑性和韧性。铬又能提高钢的抗氧化性和耐 腐蚀性，因而是不锈钢，耐热钢的重要合金元素。 7、镍(Ni)：镍能提高钢的强度，而又保持良好的塑性和韧性。镍 对酸碱有较高的耐腐蚀能力，在高温下有防锈和耐热能力。但 由于镍是较稀缺的资源，故应尽量采用其他合金元素代用镍铬 钢。 8、钼(Mo)：钼能使钢的晶粒细化，提高淬透性和热强性能，在高 温时保持足够的强度和抗蠕变能力(长期在高温下受到应力，发 生变形，称蠕变)。结构钢中加入钼，能提高机械性能。还可以 抑制合金钢由于火而引起的脆性。在工具钢中可提高红性。9、钛(Ti)：钛是钢中强脱氧剂。它能使钢的内部组织致密，细化 晶粒力；降低时效敏感性和冷脆性。改善焊接性能。在铬18 镍9奥氏体不锈钢中加入适当的钛，可避免晶间腐蚀。 10、钒(V)：钒是钢的优良脱氧剂。钢中加0.5%的钒可细化组织晶
各种元素在钢铁中的作用 钢铁是铁与C(碳)、Si(硅)、Mn(锰)、P(磷)、S(硫)以及少量的其他元素所组成的合金。其中除Fe(铁)外，C的含量对钢铁的机械性能起着主要作用，故统称为铁碳合金。它是工程技术中最重要、用量最大的金属材料。 各种元素在钢铁中有什么作用 碳（Carbon) 存在于所有的钢材，是最重要的硬化元素。有助于增加钢材的强度，我们通常希望刀具级别的钢材拥有0.6%以上的碳，也成为高碳钢。 铬（Chromium) 增加耐磨损性，硬度，最重要的是耐腐蚀性，拥有13%以上的认为是不锈钢。尽管这么叫，如果保养不当，所有钢材都会生锈 锰（Manganese） 重要的元素，有助于生成纹理结构，增加坚固性，和强度、及耐磨损性。在热处理和卷压过程中使钢材内部脱氧，出现在大多数的刀剪用钢材中，除了A-2,L-6和CPM 420V。 钼（Molybdenum） 碳化作用剂，防止钢材变脆，在高温时保持钢材的强度，出现在很多钢材中，空气硬化钢（例如A-2,ATS-34）总是包含1%或者更多的钼,这样它们才能在空气中变硬。 镍（Nickle） 保持强度、抗腐蚀性、和韧性。出现在L-6\AUS-6和AUS-8中。 硅（Silicon） 有助于增强强度。和锰一样，硅在钢的生产过程中用于保持钢材的强度。 钨（Tungsten） 增强抗磨损性。将钨和适当比例的铬或锰混合用于制造高速钢。在高速钢M-2中就含有大量的钨。 钒（Vanadium） 增强抗磨损能力和延展性。一种钒的碳化物用于制造条纹钢。在许多种钢材中都含有钒，其中M-2，Vascowear，CPM T440V和420V A含有大量的钒。而BG-42与ATS-34最大的不同就是前者含有钒 按钢的用途分类 一、结构钢 （1)建筑及工程用结构钢简称建造用钢，它是指用于建筑、桥梁、船舶、锅炉或其他工程上制作金属结构件的钢。 （2)机械制造用结构钢--是指用于制造机械设备上结构零件的钢。这类钢基本上都是优质钢或高级优质钢，主要有优质碳素结构钢、合金结构钢、易切结构钢、弹簧钢、滚动轴承钢等 根据含碳量和用途的不同﹐这类钢大致又分为三类﹕ 1. 小于0.25％C为低碳钢﹐其中尤以含碳低于0.10%的08F﹐08Al等﹐由于具有很好的深冲性和焊接性而被广泛地用作深冲件如汽车﹑制罐……等﹐20G则是制造普通锅炉的主要材料﹐此外﹐低碳钢也广泛地作为渗碳钢﹐用于机械制造业﹐ 2. 0.25～0.60％C为中碳钢﹐多在调质状态下使用﹐制作机械制造工业的零件。调质多少22~34HRC,能得到综合机械性能,也便于切削. 3. 大于0.6％C为高碳钢﹐多用于制造弹簧﹑齿轮﹑轧辊等﹐根据含锰量的不同﹐又可
钢中不可能除尽所有的杂质 在钢的冶炼过程中，不可能除尽所有的杂质，所以实际使用的碳钢中除碳以外，还含有少量的锰、硅、硫、磷、氧、氢、氮等元素，它们的存在，会影响钢的质量和性能。 ()一? 锰和硅的影响 ● 锰和硅是炼钢过程中必须加入的脱氧剂，用以去除溶于钢液中的氧。 ● 它还可把钢液中的FeO 还原成铁，并形成MnO 和2SiO 。 ● 锰除了脱氧作用外，还有除硫作用，即与钢液中的硫结合成MnS ，从而在相 当大程度上消除硫在钢中的有害影响。 ● 这些反应产物大部分进入炉渣，小部分残留于钢中，成为非金属夹杂物。 ● 脱氧剂中的锰和硅总会有一部分溶于钢液中，冷至室温后即溶于铁素体中， 提高铁素体的强度。 ● 此外，锰还可以溶入渗碳体中，形成()C Mn Fe 3, 锰和硅的固溶强化作用铁素体提高钢的强度和硬度 ● 锰对碳钢的机械性能有良好的影响，它能提高钢的强度和硬度，当含锰量不 高<0.8%时，可以稍微提高或不降低钢的塑性和韧性。 ● 锰提高强度的原因是它溶入铁素体而引起的固溶强化，并使钢材在轧后冷却 时得到层片较细、强度较高的珠光体，在同样含锰量和同样冷却条件下珠光体的相对量增加。 ● 硅溶于铁素体后有很强的固溶强化作用，显着提高钢的强度和硬度，但含量 较高时，将使钢的塑性和韧性下降。
()二? 硫的影响 来源： 硫是钢中的有害元素，它是在炼钢时由矿石和燃料带到钢中来的杂质。 存在形式： 从FeS 相图4.25可以看出，硫只能溶于钢液中，在固态铁中几乎不能溶解，而是以FeS 夹杂的形式存在于固态钢中。 热加工开裂即热脆： 1. 硫的最大危害是引起钢在热加工时开裂，这种现象称为热脆 2. 造成热脆的原因是由于FeS 的严重偏折 3. 即使钢中含硫量不算高，也会出现Fe+FeS 共晶 4. 钢在凝固时，共晶组织中的铁依附在先共晶相一铁晶体上生长，最后把FeS 留在晶界处，形成离异共晶。FeS Fe +共晶的熔化温度很低989度，而热加工的温度一般为1150~1250度，这时位于晶界上的FeS Fe +共晶已处于熔融状态，从而导致热加工时开裂 5. 如果钢液中含氧量也高，还会形成熔点更低的（940度）FeS FeO Fe ++三相共晶，其危害性更大 防止热脆的方法和原理： 防止热脆的方法是往钢中加入适当的锰。由于锰与硫的化学亲合力大于铁与硫的化学亲合力，所以在含锰的钢中，硫便与锰形成MnS ，避免了FeS 的形成。MnS 的熔点为1600度，高于热加工温度，并在高温下具有一定的塑性，故不会产生热脆。 在一般工业用钢中含锰量常为含硫量的5?10倍
常用国内外钢材牌号对照表 中国 美国 日本 德国 英国 法国 前苏联 国际标准化组织 GB AST JIS DIN 、DINEN BS 、BSEN NF 、NFEN ΓOCT ISO 630 品 名 牌号 牌号 牌号 牌号 牌号 牌号 牌号 Q195 Cr.B Cr.C SS330 SPHC SPHD S185 040 A10 S185 S185 CT1K П CTlC П CTl ПC Q215A Cr.C Cr.58 SS 330 SPHC 040 A12 CT2K П—2 CT2C П—2 CT2ПC —2 Q235A Cr.D SS400 SM400A 080A15 CT3K П—2 CT3C П—2 CT3ПC —2 E235B Q235B Cr.D SS400 SM400A S235JR S235JRGl S235JRG2 S235JR S235JRGl S235JRG2 S235JR S235JRGl S235JRG2 CT3K П—3 CT3C П—3 CT3ПC —3 E235B Q255A SS400 SM400A CT4K П—2 CT4C П—2 CT4ПC —2 普 通 碳 素 结 构 钢 Q275 SS490 CT5C П—2 CT5ПC —2 E275A
中国 美国 日本 德国 英国 法国 前苏联 国际标准化组织 GB AST JIS DIN 、DINEN BS 、BSEN NF 、NFEN ΓOCT IS0 630 品 名 牌号 牌号 牌号 牌号 牌号 牌号 牌号 08F 1008 1010 SPHD SPHE 040A10 80K П 10 1010 S10C S12C CKl0 040A12 XCl0 10 C101 15 1015 S15C S17C CKl5 Fe360B 08M15 XCl2 Fe306B 15 C15E4 20 1020 S20C S22C C22 IC22 C22 20 25 1025 S25C S28C C25 IC25 C25 25 C25E4 40 1040 S40C S43C C40 IC40 080M40 C40 40 C40E4 45 1045 S45C S48C C45 IC45 080A47 C45 45 C45E4 50 1050 S50C S53C C50 IC50 080M50 C50 50 C50E4 优 质 碳 素 结 构 钢 15Mn 1019 080A15 15r
钢铁中常见元素存在的影响 1、碳 碳是钢铁中重要元素，它对钢铁的性能起决定性作用，由于碳的存在，才能对钢进行热处理，才能调节和改变其机械性能，碳含量高时，脆性和硬度增大，含碳低的钢韧性较好；在决定钢的品级时，往往注意到碳的含量，对碳的测定来说，炉前比炉后分析更有意义。钢中碳主要以Fe3C状态及合金元素的碳化物状态而存在，例如Mn3C、Cr3C、WC、W2C、VC等，这些统称化合碳；在铁中碳大部分呈铁的固溶体，如无定形碳、退火碳、石墨碳等，统称游离碳。碳化铁不溶于冷的和稀的非氧化性酸（硫酸、盐酸），大部分碳化物以黑色或深褐色的沉淀而沉降下来。大多数合金元素的碳化物难溶于酸内，为使其完全溶解，需采取适当的措施，例如： A）在加热的情况下，将钢样用盐酸或硫酸处理，直至金属部分完全溶解，然后小心加入硝酸使碳化物破坏； B）钢样内如含有稳定的碳化物时，在用硝酸氧化之前，先行蒸发至冒硫酸烟，而后加入硝酸； C）如钢中含有极稳定的碳化物，用上述方法不能溶解时，可将钢样用热盐酸或硝酸处理，然后与高氯酸一起在高氯酸蒸发温度下（约200度）加热，这时全部碳化物即会分解； 2、硫 以硫化物状态存在于钢中，它易使钢产生热脆，使钢的机械性能降低，同时对钢的耐蚀性、可焊性也不利，故硫也是钢中有害元素之一；普通钢中硫不超过0.05%，优质结构钢、工具钢中不超过0.04或0.03%，高级优质钢不超过
0.02%，但在易切削钢与高锰钢中可以高些；硫在钢中易偏析，因此取样时要注意代表性，硫化物在1250~1350度通氧燃烧生成SO2气体； 3、硅 在钢中主要以固溶态存在，主要以Fe2Si、FeSi或更复杂的化合物FeMnSi存在，硅和氧的亲和力仅次于铝和钛，而强于铬、锰、钒，在炼钢过程中，用作还原剂和脱氧剂。硅能增强钢的抗张力、弹性、耐酸性和耐热性，又能增大钢的电阻系数，故钢中硅一般不小于0.1；作为合金元素，一般不低于0.6%；耐酸耐热钢及弹簧钢中硅较高，而硅钢含硅量可高达4%以上； 4、锰 在钢中主要以MnS状态存在，锰在冶炼钢铁过程中通常作为脱硫剂和脱氧剂而特意加入，锰和硫作用可防止热脆，从而提高钢的可锻性；在钢中一般含量为0.3~0.8%，含量超过0.8%即为锰合金钢，在生铁中一般为0.5~2%。高锰钢可达到13~15%，锰可溶于稀酸中，生成二价锰离子。锰含量高时在低酸度解质中遇强氧化剂易产生棕色混浊，二是含量高使溶液中其他元素的氧化难于完全，如在高锰钢中的磷； 5、磷 在钢中主要以固溶态及磷化物(Fe2P、Fe3P等)状态存在，常呈析离状态，Fe3P是一种很硬的物质，易发生冷脆现象，从而影响钢的锻接；磷是钢中有害元素之一，一般含量在0.06%以下，优质钢在0.04或0.03以下，特殊情况也有0.1%以上（如易切削结构钢）；钢中绝大部分磷化物能溶于酸，但在用非氧化性酸溶解会以PH3逸出，在氧化性酸中，则生成H3PO4及H3PO3，因此在
简述几种常见合金元素在钢中的主要作用 为了改善和提高钢的某些性能和使之获得某些特殊性能而有意在冶炼 过程中加入的元素称为合金元素。常用的合金元素有铬，镍，钼，钨，钒，钛，铌，锆，钴，硅，锰，铝，铜，硼，稀土等。磷，硫，氮等在某些情况下也起到合金的作用。 (1)铬(Cr) 铬能增加钢的淬透性并有二次硬化的作用，可提高碳钢的硬度和耐磨性而不使钢变脆。含量超过12%时，使钢有良好的高温抗氧化性和耐氧化性腐蚀的作用，还增加钢的热强性。铬为不锈钢耐酸钢及耐热钢的主要合金元素。 铬能提高碳素钢轧制状态的强度和硬度，降低伸长率和断面收缩率。当铬含量超过15%时，强度和硬度将下降，伸长率和断面收缩率则相应地有所提高。含铬钢的零件经研磨容易获得较高的表面加工质量。 铬在调质结构中的主要作用是提高淬透性，使钢经淬火回火后具有较好的综合力学性能，在渗碳钢中还可以形成含铬的碳化物，从而提高材料表面的耐磨性。 含铬的弹簧钢在热处理时不易脱碳。铬能提高工具钢的耐磨性、硬度和红硬性，有良好的回火稳定性。在电热合金中，铬能提高合金的抗氧化性、电阻和强度。 （2）镍（Ni） 镍在钢中强化铁素体并细化珠光体，总的效果是提高强度，对塑性的影响不显著。一般地讲，对不需调质处理而在轧钢、正火或退火状态使用的低碳钢，一定的含镍量能提高钢的强度而不显著降低其韧性。据统计，每增加1%的镍约可提高强度。随着镍含量的增加，钢的屈服程度比抗拉强度提高的快，因此含镍钢的比可较普通碳素钢高。镍在提高钢强度的同时，对钢的韧性、塑性以及其他工艺的性能的损害较其他合金元素的影响小。对于中碳钢，由于镍降低珠光体转变温度，使珠光体变细；又由于镍降低共析点的含碳量，因而和相同的碳含量的碳素钢比，其珠光体数量较多，使含镍的珠光体铁素体钢的强度较相同碳含量的碳素钢高。反之，若使钢的强度相同，含镍钢的碳含量可以适当降低，因而能使钢的韧性和塑性有所提。镍可以提高钢对疲劳的抗力和减小钢对缺口的敏感性。镍降低钢的低温脆性转变温度，这对低温用钢有极重要的意义。含镍%的钢可在-100℃时使用，含镍9%的钢则可在 -196℃时工作。镍不增加钢对蠕变的抗力，因此一般不作为热强钢的强化元素。 镍含量高的铁镍合金，其线胀系数随镍含量增减而显著变化，利用这一特性，可以设计和生产具有极低或一定线胀系数的精密合金、双金属材料等。 此外，镍加入钢中不仅能耐酸，而且也能抗碱，对大气及盐都有抗蚀能力，镍是不锈耐酸钢中的重要元素之一。 （3）钼（Mo）
1、碳（C）：钢中含碳量增加，屈服点和抗拉强度升高，但塑性和冲击性降低，当碳量0.23%超过时，钢的焊接性能变坏，因此用于焊接的低合金结构钢，含碳量一般不超过0.20%。碳量高还会降低钢的耐大气腐蚀能力，在露天料场的高碳钢就易锈蚀；此外，碳能增加钢的冷脆性和时效敏感性。 2、硅（Si）：在炼钢过程中加硅作为还原剂和脱氧剂，所以镇静钢含有0.15－0.30%的硅。如果钢中含硅量超过0.50-0.60%,硅就算合金元素。硅能显著提高钢的弹性极限，屈服点和抗拉强度，故广泛用于作弹簧钢。在调质结构钢中加入1.0－1.2%的硅，强度可提高15－20%。硅和钼、钨、铬等结合，有提高抗腐蚀性和抗氧化的作用，可制造耐热钢。含硅1－4%的低碳钢，具有极高的导磁率，用于电器工业做矽钢片。硅量增加，会降低钢的焊接性能。 3、锰（Mn）：在炼钢过程中，锰是良好的脱氧剂和脱硫剂，一般钢中含锰0.30－0.50%。在碳素钢中加入0.70%以上时就算“锰钢”，较一般钢量的钢不但有足够的韧性，且有较高的强度和硬度，提高钢的淬性，改善钢的热加工性能，如16Mn钢比A3屈服点高40%。含锰11－14%的钢有极高的耐磨性，用于挖土机铲斗，球磨机衬板等。锰量增高，减弱钢的抗腐蚀能力，降低焊接性能。 4、磷（P）：在一般情况下，磷是钢中有害元素，增加钢的冷脆性，使焊接性能变坏，降低塑性，使冷弯性能变坏。因此通常要求钢中含磷量小于0.045%，优质钢要求更低些。 5、硫（S）：硫在通常情况下也是有害元素。使钢产生热脆性，降低钢的延展性和韧性，在锻造和轧制时造成裂纹。硫对焊接性能也不利，降低耐腐蚀性。所以通常要求硫含量小于0.055%，优质钢要求小于0.040%。在钢中加入0.08-0.20%的硫，可以改善切削加工性，通常称易切削钢。 6、铬（Cr）：在结构钢和工具钢中，铬能显著提高强度、硬度和耐磨性，但同时降低塑性和韧性。铬又能提高钢的抗氧化性和耐腐蚀性，因而是不锈钢，耐热钢的重要合金元素。 7、镍(Ni)：镍能提高钢的强度，而又保持良好的塑性和韧性。镍对酸碱有较高的耐腐蚀能力，在高温下有防锈和耐热能力。但由于镍是较稀缺的资源，故应尽量采用其他合金元素代用镍铬钢。 8、钼(Mo)：钼能使钢的晶粒细化，提高淬透性和热强性能，在高温时保持足够的强度和抗蠕变能力(长期在高温下受到应力，发生变形，称蠕变)。结构钢中加入钼，能提高机械性能。还可以抑制合金钢由于火而引起的脆性。在工具钢中可提高红性。 9、钛(Ti)：钛是钢中强脱氧剂。它能使钢的内部组织致密，细化晶粒力；降低时效敏感性和冷脆性。改善焊接性能。在铬18镍9奥氏体不锈钢中加入适当的钛，可避免晶间腐蚀。10、钒(V)：钒是钢的优良脱氧剂。钢中加0.5%的钒可细化组织晶粒，提高强度和韧性。钒与碳形成的碳化物，在高温高压下可提高抗氢腐蚀能力。 11、钨(W)：钨熔点高，比重大，是贵生的合金元素。钨与碳形成碳化钨有很高的硬度和耐磨性。在工具钢加钨，可显著提高红硬性和热强性，作切削工具及锻模具用。 12、铌(Nb)：铌能细化晶粒和降低钢的过热敏感性及回火脆性，提高强度，但塑性和韧性有所下降。在普通低合金钢中加铌，可提高抗大气腐蚀及高温下抗氢、氮、氨腐蚀能力。铌可改善焊接性能。在奥氏体不锈钢中加铌，可防止晶间腐蚀现象。 13、钴(Co)：钴是稀有的贵重金属，多用于特殊钢和合金中，如热强钢和磁性材料。 14、铜(Cu)：武钢用大冶矿石所炼的钢，往往含有铜。铜能提高强度和韧性，特别是大气腐蚀性能。缺点是在热加工时容易产生热脆，铜含量超过0.5%塑性显著降低。当铜含量小于0.50%对焊接性无影响。 15、铝(Al)：铝是钢中常用的脱氧剂。钢中加入少量的铝，可细化晶粒，提高冲击韧性，如作深冲薄板的08Al钢。铝还具有抗氧化性和抗腐蚀性能，铝与铬、硅合用，可显著提高钢的高温不起皮性能和耐高温腐蚀的能力。铝的缺点是影响钢的热加工性能、焊接性能和切削
钢铁中五大元素的作用与危害及其分析方法 作者：刘张50905022010 应化2班 钢铁是铁与C(碳)、Si(硅)、Mn(锰)、P(磷)、S(硫)以及少量的其他元素所组成的合金。其中除Fe(铁)外，C的含量对钢铁的机械性能起着主要作用，故统称为铁碳合金。它是工程技术中最重要、用量最大的金属材料。钢铁生产流程包括：矿山开采→选矿→烧结→炼铁→炼钢→连铸→轧钢等。 钢铁工业是最重要的基础工业，是其他工业发展的物质基础。有了钢铁，就使得中国国民经济的技术改造成为可能。同时，钢铁工业的发展也有赖于煤炭工业、采掘工业、冶金工业、动力、运输等工业部门的发展。由于钢铁工业与其他工业的关系十分密切，因此许多国家都把发展钢铁工业放在十分重要的地位，并把这种发展与国民经济各部门的发展互相协调起来，保持正常的比例关系。针对此块精英人才，也是目前我国最稀缺的。 五大元素是特指钢铁中的碳、硫、硅、磷、锰五种元素。 五大元素各个化学元素对钢的性能有以下的影响：1、碳(C) 碳是钢铁的主要成分之一它直接影响着钢铁的性能。碳是区别铁与钢，决定钢号、品级的主要标志。碳是对钢性能起决定作用的元素。碳在钢中可作为硬化剂和加强剂，正是由于碳的存在，才能用热处理的方法来调节和改善其机械性能，钢中含碳量增加，屈服点和抗拉强度升高，但塑性和冲击性降低，当碳量0.23%超过时，钢的焊接性能变坏，因此用于焊接的低合金结构钢，含碳量一般不超过0.20%。碳量高还会降低钢的耐大气腐蚀能力，在露天料场的高碳钢就易锈蚀；此外，碳能增加钢的冷脆性和时效敏感性。2、硅(Si)：由原料矿石引入或脱氧及特殊需要而有意加入，在炼钢过程中加硅作为还原剂和脱氧剂，所以镇静钢含有0.15－0.30%的硅。如果钢中含硅量超过0.50-0.60%,硅就算合金元素。硅能显著提高钢的弹性极限，屈服点和抗拉强度，故广泛用于作弹簧钢。在调质结构钢中加入1.0－1.2%的硅，强度可提高15－20%。硅和钼、钨、铬等结合，有提高抗腐蚀性和抗氧化的作用，可制造耐热钢。含硅1－4%的低碳钢，具有极高的导磁率，用于电器工业做矽钢片。硅量增加，会降低钢的焊接性能。3、锰(Mn)：少量由原料矿石中引入，主要是在冶炼钢铁过程中作为脱硫脱氧剂有意加入，钢铁中主要以MnS状态存在，如S含量较低，过量的锰可能组成MnC、MnSi、FeMnSi等，成固熔体状态存在，在炼钢过程中，锰是良好的脱氧剂和脱硫剂，一般钢中含锰0.30－0.50%。在碳素钢中加入0.70%以上时就算“锰钢”，较一般钢量的钢不但有足够的韧性，且有较高的强度和硬度，提高钢的淬性，改善钢的热加工性能，如16Mn钢比A3屈服点高40%。含锰11－14%的钢有极高的耐磨性，用于挖土机铲斗，球磨机衬板等。锰量增高，减弱钢的抗腐蚀能力，降低焊接性能。4、磷(P)：由原料中引入，有时也为了特殊需要而有意加入，以Fe2P或Fe3P状态存在，在一般情况下，磷是钢中有害元素，增加钢的冷脆性，使焊接性能变坏，降低塑性，使冷弯性能变坏。因此通常要求钢中含磷量小于0.045%，优质钢要求更低些。5、硫(S)：主要由焦炭或原料矿石引入钢铁，主要以MnS或FeS状态存在，硫在通常情况下也是有害元素。使钢产生热脆性，降低钢的延展性和韧性，在锻造和轧制时造成裂纹。硫对焊接性能也不利，降低耐腐蚀性。所以通常要求硫含量小于0.055%，优质钢要求小于0.040%。在钢中加入0.08-0.20%的硫，可以改善切削加工性，通常称易切削钢。 检测钢铁中碳、硫、锰、磷、硅五大元素的方法：碳元素采用气体容量法硫元素采用碘量法锰元素采用银盐--过硫酸铵氧化光度法。磷元素采用氟化钠--氯化亚锡钼蓝光度法硅元素采用亚铁还原--硅钼蓝光度法钢铁中碳、硫、锰、磷、硅五大元素测量范围：C：0.020～6.000%；S：0.0030～2.000%；Mn：0.010～20.500% ；P：0.0005～1.0000%；Si：0.010～18.000%。
1、镍Ni：镍在不锈钢中的主要作用在于它改变了钢的晶体结构。在不锈钢中增加镍的一个主要原因就是形成奥氏体晶体结构，从而改善诸如可塑性、可焊接性和韧性等不锈钢的属性，所以镍被称为奥氏体形成元素。普通碳钢的晶体结构称为铁氧体，呈体心立方(BCC结构，加入镍，促使晶体结构从体心立方(BCC)结构转变为面心立方(FCC结构，这种结构被称为奥氏体。然而，镍并不是唯一具有此种性质的元素。常见的奥氏体形成元素有：镍、碳、氮、锰、铜。这些元素在形成奥氏体方面的相对重要性对于预测不锈钢的晶体结构具有重要意义。 目前，人们已经研究出很多公式来表述奥氏体形成元素的相对重要性，最著名的是下面的公式： 奥氏体形成能力=Ni%+30C%+30N%+0.5 Mn %+0.25Cu% 从这个等式可以看出：碳是一种较强的奥氏体形成元素，其形成奥氏体的能力是镍的30倍，但是它不能被添加到耐腐蚀的不锈钢中，因为在焊接后它会造成敏化腐蚀和随后的晶间腐蚀问题。氮元素形成奥氏体的能力也是镍的30倍，但是它是气体，想要不造成多孔 性的问题，只能在不锈钢中添加数量有限的氮。添加锰和铜会造成炼钢过程中耐火生命减少 和焊接的问题。 从镍等式中可以看出，添加锰对于形成奥氏体并不非常有效，但是添加锰可以使更多的 氮溶解到不锈钢中，而氮正是一种非常强的奥氏体形成元素。在200系列的不锈钢中，正是 用足够的锰和氮来代替镍形成100%的奥氏体结构，镍的含量越低，所需要加入的锰和氮数 量就越高。例如在201型不锈钢中，只含有 4.5%的镍，同时含有0.25%的氮。由镍等式可知这些氮在形成奥氏体的能力上相当于7.5%的镍，所以同样可以形成100%奥氏体结构。这也 是200系列不锈钢的形成原理。在有些不符合标准的200系列不锈钢中，由于不能加入足够数量的锰和氮，为了形成100%的奥氏体结构，人为的减少了铬的加入量，这必然导致了不锈钢抗腐蚀能力的下降。 在不锈钢中，有两种相反的力量同时作用：铁素体形成元素不断形成铁素体，奥氏体形成元素不断形成奥氏体。最终的晶体结构取决于两类添加元素的相对数量。铬是一种铁素体 形成元素，所以铬在不锈钢晶体结构的形成上和奥氏体形成元素之间是一种竞争关系。因为铁和铬都是铁素体形成元素，所以400系列不锈钢是完全铁素体不锈钢，具有磁性。在把奥 氏体形成元素-镍加入到铁-铬不锈钢的过程中，随着镍成分增加，形成的奥氏体也会逐渐增加，直至所有的铁素体结构都被转变为奥氏体结构，这样就形成了300系列不锈钢。如果仅 添加一半数量的镍，就会形成50%的铁素体和50%的奥氏体，这种结构被称为双相不锈钢。 400系列不锈钢是一种铁、碳合铬的合金。这种不锈钢具有马氏体结构和铁元素，因此具有正常的磁特性。400系列不锈钢具有很强的抗高温氧化能力，而且与碳钢相比，其物理特性和机械特性都有进一步的改善。大多数400系列不锈钢都可以进行热处理。 300系列不锈钢是一种含有铁、碳、镍和铬的合金材料，一种无磁性不锈钢材料，比400 系列不锈钢具有更好的可锻特性。由于300系列不锈钢的奥氏体结构，因此它在许多环境中 具有很强的抗腐蚀性能，具有很好的抗金属超应力引起的腐蚀所造成的断裂的性能，而且其材料特性不受热处理的影响。是主要奥氏体形成元素，能减缓钢的腐蚀现象及在加热时晶粒的长大镍在不锈钢中的主要作用在于它改变了钢的晶体结构。在不锈钢中增加镍的一个主要 原因就是形成奥氏体晶体结构，从而改善诸如可塑性、可焊接性和韧性等不锈钢的属性，所以镍被称为奥氏体形成元素。普通碳钢的晶体结构称为铁氧体，呈体心立方(BCC结构，加入镍，促使晶体结构从体心立方(BCC)结构转变为面心立方(FCC结构，这种结构被称为奥氏体。然而，镍并不是唯一具有此种性质的元素。常见的奥氏体形成元素有：镍、碳、氮、锰、铜。这些元素在形成奥氏体方面的相对重要性对于预测不锈钢的晶体结构具有重要意义。目前，人们已经研究出很多公式来表述奥氏体形成元素的相对重要性，最著名的是下面的公式：奥氏体形成能力=Ni%+30C%+30N%+0.5 Mn %+0.25Cu%
钢板金属材料牌号对照 钢种 中国GB 日本JIS 美国ASTM 德国 牌号牌号标准号钢号钢号材料号标准号 碳素钢板Q235-F SS41 G3101 A36 USt37-2 1.0112 DIN17100 Q235 SS41 G3101 A283-C RSt37-2 1.0114 DIN17100 Q255A SS50 G3101 A283-D (RSt42-2) 1.0134 DIN17100 (A3R) SPV24 G3115 A285-C 20g SB42 G3103 A515.Cr60 HⅡ 1.0425 DIN17155 (15g) SB35 G3103 A515.Cr55 HⅠ 1.0345 DIN17155 (25g) SB46 G3103 A515.Cr65 HⅢ 1.0435 DIN17155 25 SM41A G3103 DIN17100 低合金钢板 16Mn SM50-B.C G3106 St52-3 1.0841 DIN17155 16MnR SM41B G3106 A299/A537-Ⅰ.Ⅱ 17Mn4 19Mn5 1.0841 1.8045 16MngC SPV36 G3115 St52-3 15MnVR SPV36 (WELTEN50) G3115 A225Gr.A.B WStE39 1.8930 15MnVgC (A633-GR.B) 15MnVNTR (K-TEN62M) A302-GR.B 18MnMoNbR A533-Gr.A.I 耐热钢板 16Mo SB46M G3103 A204-Gr A.B 15 Mo3 1.5414 DIN17155 12CrMo SCMV1 G4109 A387-Gr.2 15CrMo SCMV2 G4109 A387-Gr.12 13 CrMo44 1.7335 DIN17155 12Cr2Mo1 SVMV4 G4109 A387-Gr.22 10 Mo910 1.7362 DIN17155 低温钢板 16MnR SLA24B G3126 A516-Gr55 TTSTE26 1.0463 SEW089 15MnVR SLA33A A516-Gr60 TTSTE29 1.0488 15MnVNTR A516-Gr65 A516-Gr70 TTSTE32 TTSTE36 1.0851 1.0859
钢中五种有害的元素是指：Pb-铅，Sn-锡，As-砷，Sb-锑，Bi-铋， 1. Pb-铅 周期系第Ⅳ A族元素，原子序数82，原子量270.2，熔点327.5℃，沸点1740℃，密度11.34g/cm3,银灰色重金属，质柔软。钢中残余铅极微，因绝大部分铅在冶炼过程中以蒸汽逸出钢液。由于铅和铁不生成固熔体，一般它是以微小的球状形态而存在于钢中，易发生偏析，对钢的性质有一定不良影响，铅能使钢的塑性略有降低，使钢的冲击值有较大降低。如因特殊用途则是在浇注过程中加入，钢中含少量铅可改善钢的切削加工性能。 2. Sn-锡 周期系第Ⅳ A族元素，原子序数50，原子量118.69，有白锡，灰锡，脆锡三种同素异构体，密度：白锡7.28 g/cm3,灰锡5.75 g/cm3,，脆锡6.32-6.56g/cm3,熔点：白锡231.88℃， 灰锡231.99℃，脆锡231.99℃。沸点：白锡2260℃，灰锡2270℃，脆锡2260℃。 锡可大大降低钢及合金的高温机械性能，对钢的加工性能也十分有害。在钢中加入少量锡时能提高钢的耐腐蚀性，其强度也有一定提高，而对塑性却影响不大。 3. As-砷 周期系Ⅴ A族元素，原子序数33，原子量74.92，俗名砒，有灰，黄，黑三种同素异构体，密度5.727 g/cm3，熔点717℃，613℃升华。 砷在钢中常以Fe 2As,Fe 3 As 2 ,FeAs及固溶体形式存在，易发生偏析现象，砷与磷， 锑同族，对钢性能影响有类似之处，砷能提高钢的抗拉强度和屈服点，增强抗腐蚀和抗氧化性能，但砷含量较高时（如大于0.2%），则使钢的脆性增加，延伸率，断面收缩率及冲击韧性降低，并影响焊接。 4. Sb-锑 周期系Ⅴ A族元素，原子序数51，原子量121.8，密度6.684g/cm3, 熔点630.74℃，沸点1750℃，锑对钢的性质有恶劣影响，一般使钢的强度降低，脆性增加，但如在钢中加入一定量的锑，会不同程度的提高钢的抗腐蚀能力及耐磨性。 5. Bi-铋 周期系Ⅴ A族元素，原子序数83，原子量208.98，密度9.8g/cm3, 熔点271.4℃，沸点1560±5℃，由于铋在钢中含量几乎不熔，在冶炼过程中，绝大部分以蒸汽逸出，故铋在钢中含量极微。它易偏析于晶间，相间，它在晶间浓度甚至可为在合金整体浓度的8100倍，它的存在因而引起钢的脆性，它能使不锈钢热态韧性降低，如含铋量较多，还会降低钢的塑性，影响钢的高温强度，致使不锈钢挤压材产生裂纹。如作特殊用途加入少量铋入钢中，则可显著改善钢的切削加工性能。
