试。题A
一、填空（每空1分，共20分）
1．在疲劳曲线上，以循环基数N0为界分为两个区：当N≥N0时，为（）区；当N＜N0时，为（）区。
2．刚度是指机械零件在载荷作用下抵抗（）的能力。零件材料的弹性模量越小，其刚度就越（）。
3．润滑油的（）性越好，则其产生边界膜的能力就越强；（）越大，则其内摩擦阻力就越大。
4．为改善润滑油在某些方面的性能，在润滑油中加入的各种具有独特性能的化学合成物即为（）。
5．正是由于（）现象，使带传动的传动比不准确。带传动的主要失效形式为（）和（）。
6．蜗杆传动的主要缺点是齿面间的（）很大，因此导致传动的（）较低、温升较高。
7．链传动水平布置时，最好（）边在上，（）在下。
8．设计中，应根据被联接轴的转速、（）和（）选择联轴器的型号。9．径向滑动轴承的半径间隙与轴颈半径之比称为（）；而（）与（）之比称为偏心率 。
10．对于普通平键，考虑到载荷分布的不均匀性，双键联接的强度按（）个键计算。
二、判断题（每小题1分，共10分）（正确的划“√”，错误的划“×”）
1．十字滑块联轴器中的所有元件都是刚性元件，因此属于刚性联轴器。
（）
2．两摩擦表面的粗糙度值越小，则越容易实现液体动力润滑。（）
3．在计算转轴的强度时，安全系数法比当量弯矩法更精确。（）
4．相啮合的蜗杆和蜗轮的螺旋角必须大小相等，旋向相反。（）
5．闭式齿轮传动皆须首先按齿面接触强度进行设计计算，确定传动的几何尺寸，然后校
核齿根弯曲疲劳强度。 （ ）
6．由于链传动不需要张紧力，故作用在轴上的载荷较小。 （ ）
7．正是由于过载时产生“弹性滑动”，故带传动对传动系统具有保护作用。 （ ）
8．楔键只能用于单向传动，双向传动时，必须采用两个楔键。 （ ）
9．性能等级为6.6级的螺栓，其屈服点s ＝600MPa 。 （ ）
10．机械零件的计算分为设计计算和校核计算，两种计算的目的都是为了防止机械零件在
正常使用期限内发生失效。 （ ）
三、简答题（每小题5分，共20分）
1．简述为什么开式齿轮传动一般不会出现点蚀现象？
2．对于滚动轴承的轴系固定方式，请解释什么叫“两端固定支承”？
3．简述形成稳定动压油膜的条件？
4．解释名词: 滚动轴承的寿命； 滚动轴承的基本额定动载荷。
四、（15分）某轴用一对同型号角接触球轴承支承，受力情况如图所示。已知：内部轴向
力S F ＝0.68R F ，e ＝0.68。当
R
A F F ≤e 时，X ＝1，Y ＝0；当R A F F ＞e 时，X ＝0.41，Y ＝0.87。问哪个轴承的寿命低？
1
2
五、（15分）如图所示的螺栓组联接，已知外载荷F＝5KN，各有关几何尺寸如图所示。试计算受力最大螺栓所受的横向工作载荷F smax。
六、（20分）设计一个标准直齿圆柱齿轮传动，传动比i＝3.2，允许传动比有不超过±5％
＝1。试的误差。通过强度计算已确定中心距a＝320mm，模数m≥3mm，取齿宽系数
d
确定下列几何尺寸：m、z1、z2、d1、d2、b1、b2。
（模数系列：3、3.5、4、4.5、5、5.5、6、7、8、…）
《机械设计》试题A标准答案
一、填空（每空1分，共20分）
1．在疲劳曲线上，以循环基数N0为界分为两个区：当N≥N0时，为（无限寿命区）区；
当N＜N0时，为（有限寿命区）区。
2．刚度是指机械零件在载荷作用下抵抗（弹性变形）的能力。零件材料的弹性模量越小，其刚度就越（小）。
3．润滑油的（油）性越好，则其产生边界膜的能力就越强；（粘度）越大，则其内摩擦阻力就越大。
4．为改善润滑油在某些方面的性能，在润滑油中加入的各种具有独特性能的化学合成物即为（添加剂）。
5．正是由于（弹性滑动）现象，使带传动的传动比不准确。带传动的主要失效形式为（打滑）和（带的疲劳破坏）。
6．蜗杆传动的主要缺点是齿面间的（相对滑动速度）很大，因此导致传动的（效率）较低、温升较高。
7．链传动水平布置时，最好（紧边）边在上，（松边）在下。
8．设计中，应根据被联接轴的转速、（转矩）和（直径）选择联轴器的型号。
9．径向滑动轴承的半径间隙与轴颈半径之比称为（相对间隙）；而（偏心距）与（半径间隙）之比称为偏心率 。
10．对于普通平键，考虑到载荷分布的不均匀性，双键联接的强度按（1.5 ）个键计算。
二、判断题（每小题1分，共10分）（正确的划“√”，错误的划“×”）
1．十字滑块联轴器中的所有元件都是刚性元件，因此属于刚性联轴器。（×）2．两摩擦表面的粗糙度值越小，则越容易实现液体动力润滑。（√）3．在计算转轴的强度时，安全系数法比当量弯矩法更精确。（√）4．相啮合的蜗杆和蜗轮的螺旋角必须大小相等，旋向相反。（×）5．闭式齿轮传动皆须首先按齿面接触强度进行设计计算，确定传动的几何尺寸，然后校核齿根弯曲疲劳强度。（×）6．由于链传动不需要张紧力，故作用在轴上的载荷较小。（√）
7．正是由于过载时产生“弹性滑动”，故带传动对传动系统具有保护作用。 （ × ）
8．楔键只能用于单向传动，双向传动时，必须采用两个楔键。 （ × ）
9．性能等级为6.6级的螺栓，其屈服点s σ＝600MPa 。 （ × ）
10．机械零件的计算分为设计计算和校核计算，两种计算的目的都是为了防止机械零件在正常使用期限内发生失效。 （ √ ）
三、简答题（每小题5分，共20分）
1． 简述为什么开式齿轮传动一般不会出现点蚀现象？
答：因为在开式齿轮传动中，磨粒磨损的速度比产生点蚀的速度还快，在点蚀形成之前，
齿面的材料已经被磨掉，故而一般不会出现点蚀现象。
2． 对于滚动轴承的轴系固定方式，请解释什么叫“两端固定支承”？
答：两端固定支承即为轴上的两个轴承中，一个轴承的固定限制轴向一个方向的串动，另
一个轴承的固定限制轴向另一个方向的串动，两个轴承的固定共同限制轴的双向串动。
3． 简述形成稳定动压油膜的条件？
答：1）两摩擦表面之间必须能够形成收敛的楔形间隙；
2）两摩擦表面之间必须有充足的、具有一定粘度的润滑油；
3）两摩擦表面之间必须有足够的相对运动速度。
4． 解释名词； 滚动轴承的寿命； 滚动轴承的基本额定动载荷。
答：1）滚动轴承的寿命即滚动轴承中内、外圈滚道以及滚动体，任一元件出现疲劳点蚀
之前，两套圈之间的相对运转总转数。也可用恒定转速下的运转小时数表示；
2）基本额定动载荷即基本额定寿命为106转时，轴承所能承受的最大载荷。
四、解：（1）1168.0R s F F =＝2720400068.0=?（N ） ―――――――――1.5分
2268.0R s F F =＝1700250068.0=?（N ） ―――――――――1.5分
（2）260090017002=+=+x s F F （N ）＜27201=s F （N ）
故 =1A F 27201=s F （N ） ――――――――――――――――3分
182090027201=-=-x s F F （N ）＞17002=s F （N ）
故 =2A F 18201=-x s F F （N ） ―――――――――――――3分
e F F R A ===68.04000
272011，则X ＝1，Y=0。 则 )2720040001()(1111P1?+??=+=P A R P f F Y F X f F ＝4000P f （N ）
――――――――――――――――――3分 728.02500
182022==R A F F ＞e ，则 X ＝0.41，Y ＝0.87。 则 )1820
87.0250041.0()(2222P2?+??=+=P A R P f F Y F X f F P f 3500=（N ） ――――――――――――――― ――3分 由于 P1F ＞P2F ，故轴承1的寿命短。
五、解：（1）将F 向螺栓组形心平移，同时得转矩T 。
T=500×F ＝5×105×500＝2.5×106（N ） ―――― ―――4分
在F 作用下，各螺栓所受横向力为 F s1＝12504
1053
=?=z F （N ） ―――3分 在T 作用下，各螺栓所受横向力也相等，为
F
226
2280804105.244F +??===r T r
rT s ＝3.5524（N ） ――――――4分 显然，1、2两螺栓所受的横向力最大，为
αcos 2212221max s s s s s F F F F F -+=
135cos 3.5524125023.5524125022???-+=
6469=（N ） ―――――――4分
六、解：（1）由 )(2121z z m a +=得 m
m a z z 3202221?==+ 取 m =5（mm ）（应为标准值） ―――――――2分 则 5320221?=
+z z ＝128 （1） ―――2分 1122.3z iz z == （2） ―――2分 联立 （1）、（2）解得 47.301=z ， 53.972=z
取 301=z ， 982=z ――――――4分 15030511=?==mz d （mm ） ―――――――2分 49098522=?==mz d （mm ） ―――――――2分 15011?==d b d ψ（mm ） ――――――――――2分 取 1502==b b （mm ）， 160101501021=+=+=b b （mm ） ――4分 注：本题主要考察：m 是否为标准值？是否满足)(2
1)(212121z z m d d a +=+=
？各参数和尺寸取值圆整是否合理？
《机械设计》试题B
一、填空（每空1分，共20分）
1．当所受轴向载荷通过（）时，螺栓组中各螺栓承受的（）相等。
2．从结构上看，带轮由（）、轮辐和（）三部分组成。
3．在直齿圆柱齿轮传动的接触疲劳强度计算中，以（）为计算点，把一对轮齿的啮合简化为两个（）相接触的模型。
4．按键齿齿廓曲线的不同，花键分为（）花键和（）花键。
5．请写出两种螺纹联接中常用的防松方法：（）和（）。6．疲劳曲线是在（）一定时，表示疲劳极限
与（）
γN
之间关系的曲线。
7．理论上为（）接触或（）接触的零件，在载荷作用下，接触处局部产生的应力称为接触应力。
8．开式齿轮传动的主要失效形式是：（）和（）。9．径向滑动轴承的条件性计算主要是限制压强、（）和（）不超过许用值。
10．在类型上，万向联轴器属于（）联轴器，凸缘联轴器属于（）联轴器。
二、选择填空（每空1分，共10分）
1．下列磨损中，不属于磨损基本类型的是（）；只在齿轮、滚动轴承等高副零件上经常出现的是（）。
（1）粘着磨损；（2）表面疲劳磨损；
（3）磨合磨损；（4）磨粒磨损。
2．在通过轴线的截面内，（）的齿廓为直边梯形；在与基圆柱相切的截面内，（）的齿廓一侧为直线，另一侧为曲线。
（1）阿基米德蜗杆； （2）法向直廓蜗杆；
（3）渐开线蜗杆； （4）锥蜗杆。
3、对于直齿圆柱齿轮传动，其齿根弯曲疲劳强度主要取决于（ ）；其表面接触疲劳强
度主要取决于（ ）。
（1）中心距和齿宽； （2）中心距和模数；
（3）中心距和齿数； （4）模数和齿宽。
4、对于径向滑动轴承，（ ）轴承具有结构简单，成本低廉的特点；（ ）轴承必须成
对使用。
（1）整体式； （2）剖分式；
（3）调心式； （4）调隙式。
5．在滚子链传动的设计中，为了减小附加动载荷，应（ ）。
（1）增大链节距和链轮齿数； （2）增大链节距并减小链轮齿数；
（3）减小链节距和链轮齿数； （4）减小链节距并增加链轮齿数。
6．对中性高且对轴的削弱又不大的键联接是（ ）联接。
（1）普通平键； （2）半圆键； （3）楔键； （4）切向键。
三、简答题（每小题5分，共20分）
1．画图表示机械零件的正常磨损过程，并指出正常磨损过程通常经历哪几个磨损阶段？
2．简述Miner 法则（即疲劳损伤线性累积假说）的内容。
3．简述齿向载荷分布系数βK 和齿间载荷分配系数αK 分别考虑的是什么因素对齿轮所受载荷的影响？
4．试分析张紧力F 0对带传动正反两方面的影响。
四、（15分）已知某材料的力学性能为：1-σ＝350MPa ，m ＝9，0N ＝5×6
10，对此材料进行对称循环疲劳试验，依次加载应力为：（1）1σ＝550MPa ，循环次数n 1＝5×410；（2）
2σ＝450 MPa ，循环次数n 2＝2×510；（3）3σ=400 MPa 。求：发生疲劳破坏时，3σ的循环次数n 3＝？
六、（18分）图示为一蜗杆轴用两个角接触球轴承支承。已知蜗杆所受轴向力x F ＝580N ，两轴承的径向力为：1R F ＝935N ，R2F ＝1910N ，载荷性质系数P f ＝1.1。试计算两个轴承的当量动载荷。
注：＊内部轴向力S F ＝eF R ， e ＝0.36。
＊当R
A F F ≤e 时，X ＝1，Y ＝0；当R A F F ＞e 时，X ＝0.41，Y ＝0.87。
八、（17分）图示为由圆锥齿轮和斜齿圆柱齿轮组成的传动系统。已知：Ⅰ轴为输入轴，转向如图所示，输出轴功率P Ⅲ＝5KW ，转速n Ⅲ＝157rpm ，各轮齿数为：z 1=25，z 2=60，z 3=22，z 4=84，设效率为100％。
（1） 在图中标出各轮转向，并计算各轴的转矩。
（2） 为使2、3两轮的轴向力方向相反，确定并在图中标出3、4两轮的螺旋方向。
1
2
F、F r、F x)的方向。（3）在图中标出2、3两轮在啮合点处所受各分力(
t
ⅡⅢ
《机械设计》试题B标准答案
一、填空（每空1分，共20分）
1．当所受轴向载荷通过（螺栓组形心）时，螺栓组中各螺栓承受的（轴向工作拉力）相等。
2．从结构上看，带轮由（轮毂）、轮辐和（轮缘）三部分组成。
3．在直齿圆柱齿轮传动的接触疲劳强度计算中，以（节点）为计算点，把一对轮齿的啮合简化为两个（圆柱体）相接触的模型。
4．按键齿齿廓曲线的不同，花键分为（矩形）花键和（渐开线）花键。
5．请写出两种螺纹联接中常用的防松方法：（双螺母等）和（防松垫圈等）。6．疲劳曲线是在（应力比）一定时，表示疲劳极限
与（循环次数）之间关系的
γN
曲线。
7．理论上为（点）接触或（线）接触的零件，在载荷作用下，接触处局部产生的应力称为接触应力。
8．开式齿轮传动的主要失效形式是：（齿面的磨粒磨损）和（断齿）。
9．径向滑动轴承的条件性计算主要是限制压强、（速度）和（pv值）不超过许用值。10．在类型上，万向联轴器属于（无弹性元件的挠性）联轴器，凸缘联轴器属于（刚性）联轴器。
二、选择填空（每空1分，共10分）
1．下列磨损中，不属于磨损基本类型的是（ 3 ）；只在齿轮、滚动轴承等高副零件上经常出现的是（ 2 ）。
（1）粘着磨损；（2）表面疲劳磨损；
（3）磨合磨损；（4）磨粒磨损。
2．在通过轴线的截面内，（1 ）的齿廓为直边梯形；在与基圆柱相切的截面内，（3 ）的齿廓一侧为直线，另一侧为曲线。
（1）阿基米德蜗杆；（2）法向直廓蜗杆；
（3）渐开线蜗杆；（4）锥蜗杆。
3、对于直齿圆柱齿轮传动，其齿根弯曲疲劳强度主要取决于（ 4 ）；其表面接触疲劳强
度主要取决于（ 1 ）。
（1）中心距和齿宽； （2）中心距和模数；
（3）中心距和齿数； （4）模数和齿宽。
4、对于径向滑动轴承，（ 1 ）轴承具有结构简单，成本低廉的特点；（ 3 ）轴承必须
成对使用。
（1）整体式； （2）剖分式；
（3）调心式； （4）调隙式。
5．在滚子链传动的设计中，为了减小附加动载荷，应（ 4 ）。
（1）增大链节距和链轮齿数； （2）增大链节距并减小链轮齿数；
（3）减小链节距和链轮齿数； （4）减小链节距并增加链轮齿数。
6．对中性高且对轴的削弱又不大的键联接是（ 1 ）联接。
（1）普通平键； （2）半圆键； （3）楔键； （4）切向键。
三、简答题（每小题5分，共20分）
1． 画图表示机械零件的正常磨损过程，并指出正常磨损过程通常经历哪几个磨损阶段？ 答：主要经历三个阶段：磨合磨损阶段；稳定磨损阶段；剧烈磨损阶段。
2． 简述Miner 法则（即疲劳损伤线性累积假说）的内容。
答：在规律性变幅循环应力作用下，各应力对材料造成的损伤是独立进行的，并可以线性
地累积成总损伤，当各应力的寿命损伤率之和等于1时，材料将会发生疲劳。
3． 简述齿向载荷分布系数βK 和齿间载荷分配系数αK 分别考虑的是什么因素对齿轮所
受载荷的影响？
答：系数βK 考虑的是载荷沿齿向分布不均匀性对齿轮轮齿所受载荷的影响；
系数αK 考虑的是载荷在同时啮合的齿对之间分配不均对齿轮轮齿所受载荷的影响。
4． 试分析张紧力F 0对带传动正反两方面的影响。
答：张紧力F 0越大，则带传动的承载能力就越大，但同时带中所受的拉应力也越大，从而
降低带的寿命；张紧力越小，虽可减小带中的拉应力，提高带的寿命，但带传动的承载能力会降低。
四、解：（1）由 疲劳曲线方程 01N C N m -==σσ
得 01N N m
??
? ??=-σσ 4690111106.8105550350?=????? ??=???
? ??=-N N m σσ ―――――――――3分 5690212102.8105550450?=????? ??=???
? ??=-N N m σσ ―――――――－3分 56903131085.2105550400?=????? ??=???? ??=-N N m σσ ――――――――3分 （2）根据Miner 法则 13
32211=++N n N n N n 11085.2102.8102106.81055
355
44=?+??+??n ―――――――――－3分 解得： 431098.4?=n ――――――――――――3分
五、解：（1）)(6.336)(93536.036.011N N F F R s =?== ――2分
)(6.687)(191036.036.022N N F F R s =?== ―― 2分
（2）)(6.12675806.6872N F F x s =+=+ ＞)(6.3361N F s =
故 )(6.1267
21N F F F x s A =+= ―――――――――――3分 )(4.2435806.3361N F F x s -=-=-＜)(6.6872N F s =
故 )(6.68722N F F s A == ―――――――――――――－3分
（3）36.1935
6.126711==R A F F ＞e ，故 41.01=X ，8
7.01=Y 7
8.1634)6.126787.093541.0(1.1)(11111=?+??=+=A R P P F Y F X f F （N ）
――――――――――――――――――――――4分
e F F R A ===36.101910
6.68722，故 12=X ，02=Y 2101)6.687019101(1.1)(22222=?+??=+=A R P P F Y F X f F （N ） ―――――4分
六、解：（1）各轴转向如图所示。 ――――3分
16.922
258460314214=??==z z z z i ――1分 82.322843434===
z z i ―――――1分 12.143815716.914=?=ⅢⅠ＝n i n (rpm)
―――――――――――――1分
74.59915782.314=?=＝ⅢⅡn i n （rpm ） ―――――――――――――1分 2.3312
.1438595509550=?==ⅠⅠⅠn P T （Nm ） ―――――――――1分 6.7974
.599595509550=?==ⅡⅡⅡn P T (Nm) ―――――――――1分 1.304157595509550
=?==ⅢⅢⅢn P T (Nm) ――――――――――1分 （2） 3轮左旋，4轮右旋。 ―――――――――――――――3分
（3） 2、3两轮的各分力方向如图所示。 ―――――――――――――－4分
ⅡⅢ
一、填空（每空 1 分，共 20 分） 1在疲劳曲线上，以循环基数 N o 为界分为两个区：当 N> N ）时，为（ ）区; 当N< N o 时，为（ ）区。 2．刚度是指机械零件在载荷作用下抵抗（ ）的能力。零件材料的弹性模量越 小，其刚度就越（ ）。 3．润滑油的（ ）性越好，则其产生边界膜的能力就越强; （ ）越大， 则其内摩擦阻力就越大。 4．为改善润滑油在某些方面的性能，在润滑油中加入的各种具有独特性能的化学合成物 即为（ ）。 ）现象，使带传动的传动比不准确。带传动的主要失效形 ）之比称为偏心率 10 ．对于普通平键，考虑到载荷分布的不均匀性，双键联接的强度按（ ° 二、判断题（每小题 1分，共10分）（正确的划，错误的划“X” ） 1． 十字 滑块 联轴器中的 所有 元件都是刚性元件 ， 因 此属 于刚性联轴器。 （） 2．两摩擦表面的粗糙度值越小，则越容易实现液体动力润滑。 （ ） 3．在计算转轴的强度时，安全系数法比当量弯矩法更精确。 （ ） 4．相啮合的蜗杆和蜗轮的螺旋角必须大小相等，旋向相反。 （ ） 5．正是由于（ 式为（ ）和（ ）。 6．蜗杆传动的主要缺点是齿面间的（ （ ）较低、温升较高。 7．链传动水平布置时，最好（ ）边在上，（ 8．设计中，应根据被联接轴的转速、 （ ）和（ ）很大，因此导致传动的 ）在下。 ）选择联轴器的型号。 9．径向滑动轴承的半径间隙与轴颈半径之比称为（ ）;而（ ）与 ）个键计
5.闭式齿轮传动皆须首先按齿面接触强度进行设计计算，确定传动的几何尺寸，然后校 核齿根弯曲疲劳强度。（） 6.由于链传动不需要张紧力，故作用在轴上的载荷较小。（） 7 .正是由于过载时产生“弹性滑动”，故带传动对传动系统具有保护作用。（） &楔键只能用于单向传动，双向传动时，必须采用两个楔键。（） 9.性能等级为6.6级的螺栓，其屈服点s= 600MP& （） 10?机械零件的计算分为设计计算和校核计算，两种计算的目的都是为了防止机械零件在正常使用期限内发生失效。（） 三、简答题（每小题5分，共20分） 1?简述为什么开式齿轮传动一般不会出现点蚀现象？ 2.对于滚动轴承的轴系固定方式，请解释什么叫“两端固定支承”？ 3?简述形成稳定动压油膜的条件？ 4.解释名词：滚动轴承的寿命；滚动轴承的基本额定动载荷。 四、（15分）某轴用一对同型号角接触球轴承支承，受力情况如图所示。已知：内部轴向 力F S= 0.68 F R , e= 0.68。当F A < e 时，X= 1, Y= 0；当 > e 时，X= 0.41 , Y= 0.87。 F R F R 问哪个轴承的寿命低？ F<=900N
机械设计期末考试试题及答案 一、选择题 ( 共 20 分，每小题 2 分) 1、通常，一个零件的磨损过程大致可分为三个阶段，按先后顺序，它们依次是 ( ) A. 剧烈磨损、磨合、稳定磨损 B. 稳定磨损，剧烈磨损、磨合 C. 磨合、剧烈磨损、稳定磨损 D. 磨合、稳定磨损、剧烈磨损 2、设计斜齿圆柱齿轮传动时，螺旋角β一般 在80～200范围内选取，β太小斜齿轮传动的优点不明显，太大则会引起( ) 。 A. 大的切向力 B. 大的轴向力 C. 小的切向力 D. 小的轴向力 3、若一滚动轴承的寿命为1370000 转，则该轴承所承受的当量动载荷( ) 基本额定动载荷。 A. 等于 B. 小于 C. 大于 D. 无法判断 4、在不完全液体润滑滑动轴承设计中，除了限制轴承p 值外，还要对轴承 pv 值 进行验算，其主要目的是( ) 。 A. 限制轴承过渡磨损 B. 限制轴承的温升 C. 保证轴承的强度 D. 限制 轴承的质量 5、通常，一部机器主要是由( ) 三部分构成的。 A. 原动部分，传动部分，执行部分 B. 原动部分，传动部分，控制部分 C. 辅助系统，传动部分，控制部分 D. 原动部分，控制部分，执行部分 6、一般参数的闭式硬齿面齿轮传动的主要失效形式是( ) 。 A. 齿面点蚀 B. 轮齿折断 C.齿面磨粒磨损 D.齿面胶合 7、在 V 带传动中，小轮包角一般应大于( ) 度。 A. 90 B. 100 C. 150 D. 120 8、一齿轮传动，主动轮 1 用 45 号钢调质，从动轮 2 用 45 号钢正火，则它们的齿面接触应力( ) 。 A. H 1 H 2 B. H 1 H 2 C. H1 H 2 D. 无法判断 9、蜗杆蜗轮传动的传动比，正确表达式是( ) 。 A. d2 B. i z2 C. i n2 D. i d1 i z1 n1 d2 d1 10、设计一对材料相同的软齿面齿轮传动时，一般应使大齿轮的齿面硬度 HBS2( ) 小齿轮的齿面硬度HBS1 。 A. 大于 B. 小于 C. 等于 D. 大于或等于 二、填空题 ( 共 10 分) 1、在轴的结构设计中，轴的最小直径d min是按初步确定的。 (1 分) 2、受轴向载荷的紧螺栓所受的总拉力是与之和。 (1 分) 3、在斜齿圆柱齿轮的设计计算中，考虑到实际承载区的转移，斜齿轮传动的许 用接触应力可取为[H ]1与[H]2。(1分) 1
一、摆脱习惯性思维训练题 1、某人的衬衣纽扣掉进了已经倒入咖啡的杯子里，他赶紧从杯子里拾起纽扣，不但手不湿，连纽扣也是干的，这是怎么回事？（只倒了咖啡没倒水） 2、汽车司机的哥哥叫李强，可是李强并没有弟弟，这是怎么回事？（汽车司机是女的） 3、如果你口袋里的火柴盒中只剩下一根火柴，黑夜里你走进房间，房间里有蜡烛、油灯及煤气灶，那么，你先点燃什么？（先点燃火柴） 4、广场上有一匹马，马头朝东站立着，后来又向左转270°，请问，这时它的 尾巴指向哪个方向？（指向下边） 5、一天晚上，老王正在读一本很有趣的书，他的孩子把灯关了，尽管屋里一团 漆黑，可老王仍在继续读书，这是怎么回事？（盲文书） 6、天花板下悬挂两根相距5米的长绳，在旁边的桌子上有些小纸条和一把剪刀， 你能站在两绳之间不动，伸开双臂，两手各拉住一根绳子吗？ （先用一根绳子把剪刀缚住，推动剪刀使它移动，然后走过去用一只手抓住另一根绳，另一只手接过移动来的剪刀） 发散性思维——GPS的功能 1.确定移动物的确切位置； 2.追踪小偷； 3.测速； 4.为盲人指路； 5.研究地质（地质灾害预测）； 6.找离家出走的人（小孩、痴呆老人，嫌疑人） 7.测量湿度； 8.监测路面施工状况，起重大件位移、速度控制； 9.绘制地图； 10.导航; 11.考古。 1.列举体温计诸缺点 1)现有的体温计必须接触人体才能测量，在医院同一支体温计先后 来测量不同人的体温，有时可能会引起疾病传染； 2)体温计不能测量人体内脏的温度；
3)体温计不便于儿童测量体温； 4)体温计不便于测量人的额头温度； 5)体温计不便随身携带，随时测量； 6)体温计不能弯曲。 2.分析、鉴别缺点，确定创新主题，进行创新设计。 1)防传染，研制非接触体温计（红外辐射式）； 2)为测内脏温度，设计微型肠道温度计； 3)为便于儿童测量温度，设计汤匙型体温计； 4)针对不能弯曲和测额头温度，开发出额头薄片温度计； 5)为便于随身携带，研制戒指式温度计。 2 希望点列举法 缺点列举与希望点列举区别 原理:提出希望,经过归纳,实现创造。 步骤： 1)了解人们的需求心理（生理、安全、社交、自尊、自我实现、生产和科研需 求）【求新、求美、求异、求实、求全、求奇、求快、求廉、求健、求胜、求稳】“方便”（面、粥、净菜）；“肥胖”（减肥茶、健身，医疗）；“省电” 2)列举、收集希望点 a多观察、多联想，紧扣人们的需求b广泛征求意见或进行抽样调查c采用智力激励法实施列举 3）希望点的分析与鉴别 运用希望点列举法改进手机 1)希望手机与GPS联接，迷路时充当向导。2）希望手机高度智能化、情感 化，它是人的工具又是朋友，烦闷时谈心，孤寂时聊天。3）希望手机配医学专家系统，病时获诊断、处方。4）希望可以利用手机记帐和个人理财。5）希望手机在夜行时充当手电筒。6）希望手机上网像计算机上网一样方便。7）希望手机能接受电台、电视台的节目。8）希望生产出适合各种性格和年龄的人们使用的具有不同色彩的手机。9）希望手机的形状和体积像手表，可以轻松地戴在手上。10）希望手机的体积大幅度减少，从而将之设计为各种的服饰（如项链、领带夹、耳坠），悬挂、镶嵌或佩带在身上或服装上。11）希望手机同时也是一支精致的钢笔。12)希望手机没有电辐射的危害。13)希望手机具防窃、遗失提醒功能。14)希望手机可视通讯，采集、交换数据。15)希望手机具遥控器功能，甚至通讯控制家用电器。16）希望手机家庭、社会治安网连通。 IBM公司2000年8月在一次高科技展览会展示：耳环（耳机），项链（话筒），戒指（呼叫时灯闪烁），手表（拨入拨出号码显示，接入呼出按钮） 用属性列举法提出改进电风扇的新设想 1.对现有的电风扇进行分析，并列举属性 组成：电动机、扇叶、立柱、开关等；驱动：电力；功能：送风。 1)名词属性 整体：台式、落地式、吊式、壁式；部件：电动机、扇叶、网罩、立柱、底柱、控制器；材料：钢、铝合金、铸铁、塑料；制造方法：铸造、机加
《机械设计》课程试题（一） 一、选择题：本题共10个小题，每小题2分，共20分，在每小题给出的四个选项中，只有一项是符合题目要求的。把所选项前的字母填在题后的括号内。1．一般工作条件下，齿面硬度HB≤350的闭式齿轮传动，通常的主要失效形式为【B 】A．轮齿疲劳折断 B. 齿面疲劳点蚀 C．齿面胶合 D. 齿面塑性变形 2．带传动在工作时产生弹性滑动，是由于【C 】A．包角α太小 B. 初拉力F0太小 C．紧边与松边拉力不等 D. 传动过载 3．下列四种型号的滚动轴承，只能承受径向载荷的是【B 】A．6208 B. N208 C. 3208 D. 5208 4．下列四种螺纹，自锁性能最好的是【D】A．粗牙普通螺纹 B.细牙普通螺纹 C．梯形螺纹 D.锯齿形螺纹 5．在润滑良好的条件下，为提高蜗杆传动的啮合效率，可采用的方法为【C】A．减小齿面滑动速度υs B. 减少蜗杆头数Z1 C．增加蜗杆头数Z1 D. 增大蜗杆直径系数q 6．在圆柱形螺旋拉伸（压缩）弹簧中，弹簧指数C是指【D 】A．弹簧外径与簧丝直径之比值 B．弹簧内径与簧丝直径之比值 C．弹簧自由高度与簧丝直径之比值 D．弹簧中径与簧丝直径之比值 7．普通平键接联采用两个键时，一般两键间的布置角度为【B 】A．90° B. 120° C.135° D.180° 8．V带在减速传动过程中，带的最大应力发生在【D 】A．V带离开大带轮处 B. V带绕上大带轮处 C．V带离开小带轮处 D. V带绕上小带轮处 9．对于普通螺栓联接，在拧紧螺母时，螺栓所受的载荷是【D 】A．拉力 B.扭矩 C．压力 D.拉力和扭矩 10．滚子链传动中，链节数应尽量避免采用奇数，这主要是因为采用过渡链节后【D 】A．制造困难 B.要使用较长的销轴 C．不便于装配 D.链板要产生附加的弯曲应力
试。题A 一、填空（每空1分，共20分） 1．在疲劳曲线上，以循环基数N0为界分为两个区：当N≥N0时，为（）区；当N＜N0时，为（）区。 2．刚度是指机械零件在载荷作用下抵抗（）的能力。零件材料的弹性模量越小，其刚度就越（）。 3．润滑油的（）性越好，则其产生边界膜的能力就越强；（）越大，则其内摩擦阻力就越大。 4．为改善润滑油在某些方面的性能，在润滑油中加入的各种具有独特性能的化学合成物即为（）。 5．正是由于（）现象，使带传动的传动比不准确。带传动的主要失效形式为（）和（）。 6．蜗杆传动的主要缺点是齿面间的（）很大，因此导致传动的（）较低、温升较高。 7．链传动水平布置时，最好（）边在上，（）在下。 8．设计中，应根据被联接轴的转速、（）和（）选择联轴器的型号。9．径向滑动轴承的半径间隙与轴颈半径之比称为（）；而（）与（）之比称为偏心率 。 10．对于普通平键，考虑到载荷分布的不均匀性，双键联接的强度按（）个键计算。 二、判断题（每小题1分，共10分）（正确的划“√”，错误的划“×”） 1．十字滑块联轴器中的所有元件都是刚性元件，因此属于刚性联轴器。 （） 2．两摩擦表面的粗糙度值越小，则越容易实现液体动力润滑。（） 3．在计算转轴的强度时，安全系数法比当量弯矩法更精确。（） 4．相啮合的蜗杆和蜗轮的螺旋角必须大小相等，旋向相反。（）
5．闭式齿轮传动皆须首先按齿面接触强度进行设计计算，确定传动的几何尺寸，然后校 核齿根弯曲疲劳强度。 （ ） 6．由于链传动不需要张紧力，故作用在轴上的载荷较小。 （ ） 7．正是由于过载时产生“弹性滑动”，故带传动对传动系统具有保护作用。 （ ） 8．楔键只能用于单向传动，双向传动时，必须采用两个楔键。 （ ） 9．性能等级为6.6级的螺栓，其屈服点s ＝600MPa 。 （ ） 10．机械零件的计算分为设计计算和校核计算，两种计算的目的都是为了防止机械零件在 正常使用期限内发生失效。 （ ） 三、简答题（每小题5分，共20分） 1．简述为什么开式齿轮传动一般不会出现点蚀现象？ 2．对于滚动轴承的轴系固定方式，请解释什么叫“两端固定支承”？ 3．简述形成稳定动压油膜的条件？ 4．解释名词: 滚动轴承的寿命； 滚动轴承的基本额定动载荷。 四、（15分）某轴用一对同型号角接触球轴承支承，受力情况如图所示。已知：内部轴向 力S F ＝0.68R F ，e ＝0.68。当 R A F F ≤e 时，X ＝1，Y ＝0；当R A F F ＞e 时，X ＝0.41，Y ＝0.87。问哪个轴承的寿命低？ 1 2
考试科目：机械设计考试时间： 120 分钟试卷总分 100 分 1、齿轮强度计算中，有哪两种强度计算理论？分别针对哪些失效？若齿轮传动为闭式软齿面传动，其设计准则是什么？（6 分）齿面的接触疲劳强度和齿根的弯曲疲劳强度的计算，齿面的接触疲劳强度针对于齿面的疲劳点蚀失效和齿根的弯曲疲劳强度针对于齿根的疲劳折断。齿轮传动为闭式软齿面传动，其设计准则是按齿面的接触疲劳强度设计，校核齿根的弯曲疲劳强度。 2、连接螺纹能满足自锁条件，为什么还要考虑防松？根据防松原理，防松分哪几类？（ 8 分） 因为在冲击、振动、变载以及温度变化大时，螺纹副间和支承面间的摩擦力可能在瞬间减小或消失，不再满足自锁条件。这种情况多次重复，就会使联接松动，导致机器不能正常工作或发生严重事故。因此，在设计螺纹联接时，必须考虑防松。根据防松原理，防松类型分为摩擦防松，机械防松，破坏螺纹副关系防
松。
3、联轴器和离合器的功用是什么？二者的区别是什么？（ 6 分）联轴器和离合器的功用是联接两轴使之一同回转并传递转矩。二者区别是：用联轴器联接的两轴在工作中不能分离，只有在停机后拆卸零件才能分离两轴，而用离合器可以在机器运转过程中随时分离或接合两轴。 4、链传动产生动载荷的原因是什么？为减小动载荷应如何选取小链轮的齿数和链条节距？（ 6 分） 小链轮的齿数不宜过小和链条节距不宜过大。 线上 本大题共 12 小题，总计 24分） 1、当两个被联接件之一太厚，不易制成通孔且需要经常拆卸时，往往采用 B。 A．螺栓联接B．双头螺柱联接C．螺钉联接 2、滚动轴承中，为防止轴承发生疲劳点蚀，应进行A 。 A. 疲劳寿命计算 B. 静强度计算 C. 极限转速验算 3、阿基米德蜗杆的 A 参数为标准值。 A. 轴面 B. 端 面 C. 法 面 在每题若干个选项中选出正确的选项填在横
五邑大学2010年硕士学位研究生招生 《高等代数》课程考试大纲 一、课程的性质，目的和任务 高等代数是数学（数学与应用数学，数学教育）专业的一门重要基础课程。通过本课程的教学，应培养学生良好的数学素养，打下较扎实的代数学理论基础，提高学生的抽象思维的能力和逻辑推理能力，并掌握较系统的代数基础知识，为学习后继课程服务。 二、基本要求 这门课程大致分为两部分:多项式理论和线性代数。前者以数域上一元多项式的因式分解理论为中心内容；后者主要讲授线性方程组的理论，向量空间和线性变换。本课程应着重于基本理论的讲授和基本技能的培养和训练,不适求内容上的完备和全面. 三、考试范围 (一)多项式理论 1. 数域 (A) 2. 整除的概念 (A) 3. 最大公因式. (A) 4. 因式分解定理. (A) 5. 重因式. (A) 6. 多项式函数. (A) 8. 复系数与实系数多项式的因式分解. (A) 9. 有理系数多项式. (A) *10.多元多项式. (B) *11.对称多程式. (B) (二) 行列式 1. 排列. (A) 2. n阶行列式的定义和性质. (A) 3. 行列式的依行和依列展开. (A) 4. 行列式的计算. (A) 5. Crammer法则(克莱姆法则). (A) 6. Laplace(拉普拉斯)定理. 行列式的乘法规则. (A) (三)线性方程组 1. 线性方程组的消元法. (A) 2. n维向量空间 (A) 3. 线性相关性. (A) 4. 矩阵的秩. (A) 5. 线性方组有解的判定定理. (A) 6. 线性方程组解的结构. (A) 7. 二元高次方程. (B) (四) 矩阵 1. 矩阵的概念与运算. (A)

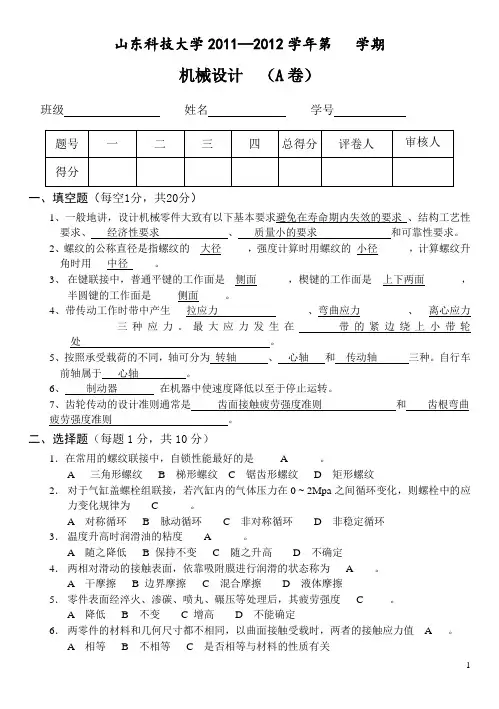

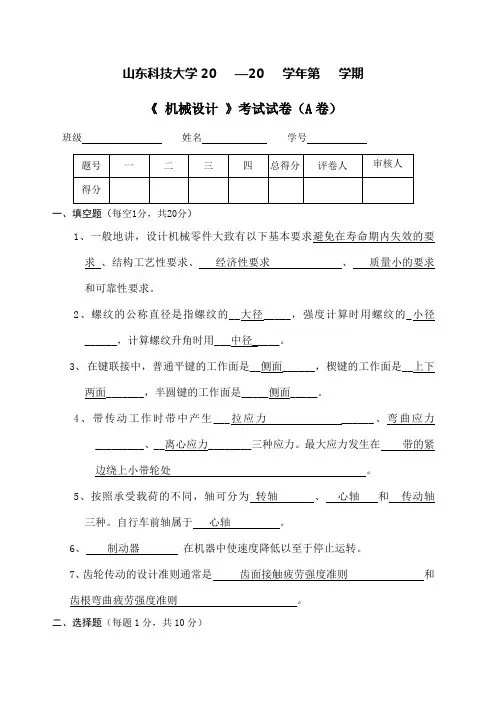

山东科技大学2011—2012学年第学期 机械设计（A卷） 班级姓名学号 一、填空题（每空1分，共20分） 1、一般地讲，设计机械零件大致有以下基本要求避免在寿命期内失效的要求、结构工艺性 要求、经济性要求、质量小的要求和可靠性要求。 2、螺纹的公称直径是指螺纹的__大径_____，强度计算时用螺纹的_小径______，计算螺纹升 角时用___中径_____。 3、在键联接中，普通平键的工作面是__侧面______，楔键的工作面是__上下两面_______， 半圆键的工作面是_____侧面_____。 4、带传动工作时带中产生___拉应力______、弯曲应力_________、__离心应力 ________三种应力。最大应力发生在带的紧边绕上小带轮处。 5、按照承受载荷的不同，轴可分为转轴、心轴和传动轴三种。自行车 前轴属于心轴。 6、制动器在机器中使速度降低以至于停止运转。 7、齿轮传动的设计准则通常是齿面接触疲劳强度准则和齿根弯曲 疲劳强度准则。 二、选择题（每题1分，共10分） 1．在常用的螺纹联接中，自锁性能最好的是__ A______。 A 三角形螺纹 B 梯形螺纹 C 锯齿形螺纹 D 矩形螺纹 2．对于气缸盖螺栓组联接，若汽缸内的气体压力在0 ~ 2Mpa之间循环变化，则螺栓中的应力变化规律为____C______。 A 对称循环 B 脉动循环 C 非对称循环 D 非稳定循环 3．温度升高时润滑油的粘度____A______。 A 随之降低 B 保持不变 C 随之升高 D 不确定 4．两相对滑动的接触表面，依靠吸附膜进行润滑的状态称为___A____。 A 干摩擦 B 边界摩擦 C 混合摩擦 D 液体摩擦 5．零件表面经淬火、渗碳、喷丸、碾压等处理后，其疲劳强度___C_____。 A 降低 B 不变 C 增高 D 不能确定 6．两零件的材料和几何尺寸都不相同，以曲面接触受载时，两者的接触应力值__A___。 A 相等 B 不相等 C 是否相等与材料的性质有关

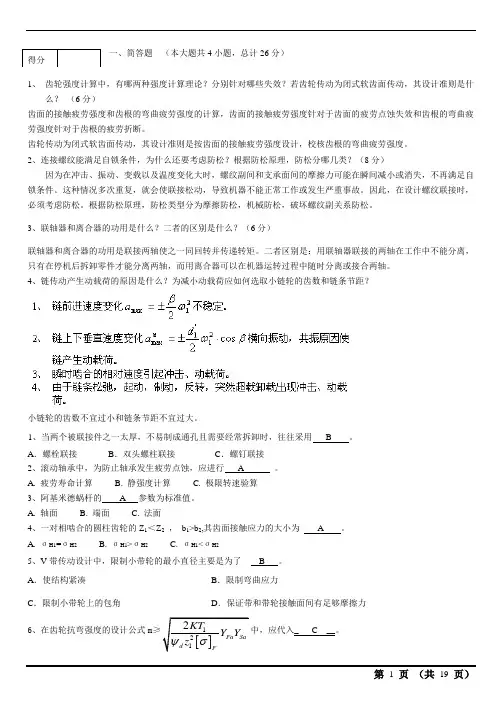

考试科目： 机 械 设 计 考试时间： 120分钟 试卷总分 100分 一、简答题 （本大题共4小题，总计26分） 1、 齿轮强度计算中，有哪两种强度计算理论？分别针对哪些失效？若齿轮传动为闭式软齿面传动，其设计准则是什么？ （6分） 齿面的接触疲劳强度和齿根的弯曲疲劳强度的计算，齿面的接触疲劳强度针对于齿面的疲劳点蚀失效，弯曲疲劳强度针对于齿根的疲劳折断。 齿轮传动为闭式软齿面传动，其设计准则是按齿面的接触疲劳强度设计，校核齿根的弯曲疲劳强度。 2、连接螺纹能满足自锁条件，为什么还要考虑防松？根据防松原理，防松分哪几类？（8分） 因为在冲击、振动、变载以及温度变化大时，螺纹副间和支承面间的摩 擦力可能在瞬间减小或消失，不再满足自锁条件。这种情况多次重复，就会使联接松动，导致机器不能正常工作或发生严重事故。因此，在设计螺纹联接时，必须考虑防松。根据防松原理，防松类型分为摩擦防松，机械防松，破坏螺纹副关系防松。
