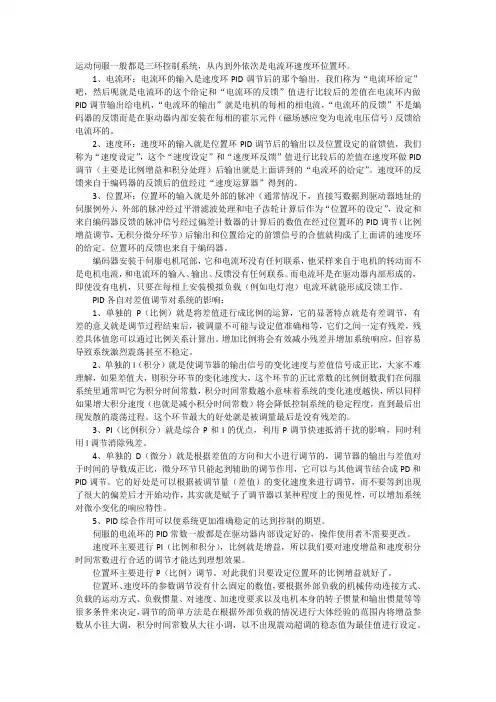

运动伺服一般都是三环控制系统，从内到外依次是电流环、速度环、位置环。
1、电流环：电流环的输入是速度环PID调节后的输出，称为“电流环给定”，“电流环给定”和“电流环反馈”两者的值进行比较后的差值在电流环内做PID调节输出给电机，“电流环的输出”就是电机每相的相电流，“电流环反馈”不是编码器的反馈而是在驱动器内部安装在每相上的霍尔元件（磁场感应变为电流电压信号）的反馈信号。
2、速度环：速度环的输入就是位置环PID调节后的输出以及位置设定的前馈值，我们称为“速度设定”，这个“速度设定”和“速度环反馈”值进行比较后的差值在速度环做PID调节（主要是比例增益和积分处理）后输出就是上面讲到的“电流环的给定”。速度环的反馈来自于编码器的反馈后的值经过“速度运算器”得到的。
3、位置环：位置环的输入就是外部的脉冲（通常情况下，直接写数据到驱动器地址的伺服例外），外部的脉冲经过平滑滤波处理和电子齿轮计算后作为“位置环的设定”，设定和来自编码器反馈的脉冲信号经过偏差计数器的计算后的数值在经过位置环的PID调节（比例增益调节，无积分微分环节）后输出和位置给定的前馈信号的合值就构成了上面讲的速度环的给定。位置环的反馈也来自于编码器。编码器安装于伺服电机尾部，它和电流环没有任何联系，他采样来自于电机的转动而不是电机电流，和电流环的输入、输出、反馈没有任何联系。而电流环是在驱动器内部形成的，即使没有电机，只要在每相上安装模拟负载（例如电灯泡）电流环就能形成反馈工作。PID 各自对差值调节对系统的影响：1、单独的P（比例）就是将差值进行成比例的运算，它的显著特点就是有差调节，有差的意义就是调节过程结束后，被调量不可能与设定值准确相等，它们之间一定有残差，残差具体值您可以通过比例关系计算出。增加比例将会有效减小残差并增加系统响应，但容易导致系统激烈震荡甚至不稳定。2、单独的I（积分）就是使调节器的输出信号的变化速度与差值信号成正比，大家不难理解，如果差值大，则积分环节的变化速度大，这个环节的正比常数的比例倒数我们在伺服系统里通常叫它为积分时间常数，积分时间常数越小意味着系统的变化速度越快，所以同样如果增大积分速度（也就是减小积分时间常数）将会降低控制系统的稳定程度，直到最后出现发散的震荡过程。这个环节最大的好处就是被调量最后是没有残差的。3、PI（比例积分）
就是综合P和I的优点，利用P调节快速抵消干扰的影响，同时利用I调节消除残差。4、单独的D（微分）就是根据差值的方向和大小进行调节的，调节器的输出与差值对于时间的导数成正比，微分环节只能起到辅助的调节作用，它可以与其他调节结合成PD和PID调节。它的好处是可以根据被调节量（差值）的变化速度来进行调节，而不要等到出现了很大的偏差后才开始动作，其实就是赋予了调节器以某种程度上的预见性，可以增加系统对微小变化的响应特性。
5、PID综合作用可以使系统更加准确稳定的达到控制的期望。伺服的电流环的PID常数一般都是在驱动器内部设定好的，操作使用者不需要更改。速度环主要进行PI（比例和积分），比例就是增益，所以我们要对速度增益和速度积分时间常数进行合适的调节才能达到理想效果。位置环主要进行P（比例）调节。对此我们只要设定位置环的比例增益就好了。位置环、速度环的参数调节没有什么固定的数值，要根据外部负载的机械传动连接方式、负载的运动方式、负载惯量、对速度、加速度要求以及电机本身的转子惯量和输出惯量等等很多条件来决定，调节的简单方法是在根据外部负载的情况进行大体经验的范围内将增益参数从小往大调，积分时间常数从大往小调，以不出现震动超调的稳态值为最佳值进行设定。
tob_id_2536
当进行位置模式需要调节位置环时，最好先调节速度环（此时位置环的比例增益设定在经验值的最小值），调节速度环稳定后，在调节位置环增益，适量逐步增加，位置环的响应最好比速度环慢一点，不然也容易出现速度震荡。
简单的讲，伺服是一个闭环控制系统，而变频器通常工作于开环控制，所以无论从速度还是精度上，变频器都无法和伺服相比。 其实变频只是伺服的一个部分，伺服是在变频的基础上进行闭环的精确控制从而达到更理想的效果。 变频器只是一个V-F转换，用于控制电机的一个器件。而伺服是一个闭环的系统。简单说变频器主要控制电机的转速。伺服是既可以控制速度，又可以控制位置和移动量，力距，定位，从而达到精确、稳定，不会因变频而产生死机。伺服不仅能达到以上的功能，而且产生一个闭环的系统，从而避免变频器产生的辐射。变频器在变频过程中还会产生大量热量，造成温度的提高与声音，而伺服系统是不会产生这样的后果。所以说伺服系统的达到的效果是变频电机无法比拟的。 伺服电机都是同步电机，其转子转速就是电机的实际转速，不存在速度差，而变频器控制对象是异步电机，其实际转速跟转子转速存在着转差，所以它本身电机在速度就不是很稳定。 伺服的基本概念是准确、精确、快速定位。变频仅仅是伺服控制的一个必须的内部环节，伺服驱动器中同样存在变频（要进行无级调速）。但伺服将电流环速度环或者位置环都闭合进行控制，这是很大的区别。除此外，伺服电机的构造与普通电机是有区别的，要满足快速响应和准确定位。同步伺服的成本价格及其昂贵，这样在现场应用允许的情况下多采用交流异步伺服，这时很多驱动器就是高端变频器，带编码器反馈闭环控制。所谓伺服就是要满足准确、精确、快速定位，所以往往只有高端的产品才采用伺服系统。 变频最早只是用来调速，无论同步还是异步电机都可以用，并不用来完成精确定位跟踪的工作，伺服本身的功能就是精确快速定位跟踪，变频器一般做不到这个效果。 应用方面： 由于变频器和伺服在性能和功能上的不同，所以应用也不大相同。 1、在速度控制和力矩控制的场合要求不是很高的一般用变频器，也有在上位加位置反馈信号构成闭环用变频进行位置控制的，精度和响应都不高。现有些变频也接受脉冲序列信号控制速度的，但直接控制位置不准确。 2、在有严格位置控制要求的场合中只能用伺服来实现，还有就是伺服的响应速度远远大于变频，有些对速度的精度和响应要求高的场合也用伺服控制，能用变频控制的运动的场合几乎都能用伺服取代，但关键是在价格方面伺服远远高于变频。 伺服的基本概念是准确、精确、快速定位。变频是伺服控制的一个必须的内部环节，伺服驱动器中同样存在变频（要进行无级调速）。但伺服将电流环速度环或者位置环都闭合进行控制，这是很大的区别。除此外，伺服电机的构造与普通电机是有区别的，要满足快速响应和准确定位。现在市面上流通的交流伺服电机多为永磁同步交流伺服，但这种电机受工艺限制，很难做到很大的功率，十几KW以上的同步伺服价格及其昂贵，这样在现场应用允许的情况下多采用交流异步伺服，这时很多驱动器就是高端变频器，带编码器反
摘要 本设计以微型计算机8097为主控器，采用PID算法设计三环全数字式控制器。在本次设计中选择霍尔元件做为电流检测传感器，将检测到的弱电信号通过运算放大器LF356组成的两级放大电路放大滤波后，输入8097内部的A/D转换电路转换进而得到电流反馈量；光电脉冲发生器作为速度检测传感器以及位置传感器，通过光电隔离器PC900和GAL16V8的分频鉴相得到速反馈量，同时与8097内部的计数器和计数器8254结合以可逆计数方式得到位置反馈量；通过软件设置电流环、速度环和位置环的工作方式。此外，采用串口通信使伺服系统与上位微型计算机实现通信联系以发送各种运行指令，最终实现微型计算机对电流环、速度环和位置环的控制。 关键词：微型计算机，8097，HIS，8254，PID ABSTRACT This design adopts the micro-computer 8097 as the main component, and chooses the PID algorithm to design. Hall element as a current detection sensor will get weak signals in the design. Then the weak signals will be amplified and filtered through the amplifier circuit which constructed by LF356 , and imports 8097-internal A/D converter circuit to switch so that get the feedback signal of current .As speed detection sensors and position sensors, the optical pulse generator through the optical isolator PC900 and GAL16V8 to division frequency and phase in order to get the feedback signal of speed .Combined with the 8097 internal counter and the counter 8254 we can get feedback signal of position relying on reversible counting. In this design, we adopt software to set the operation mode of current loop, velocity loop and position loop work. In addition, we used the serial communication to set up the communications between system and upper monitor in order to send a variety of operating instructions, and ultimately system achieved control of the current loop, velocity loop and position loop. KEY WORDS：Microcomputer，8097，HIS，8254，PID
伺服驱动器的工作原理 随着全数字式交流伺服系统的出现，交流伺服电机也越来越多地应用于数字控制系统中。为了适应数字控制的发展趋势，运动控制系统中大多采用全数字式交流伺服电机作为执行电动机。在控制方式上用脉冲串和方向信号实现。 一般伺服都有三种控制方式：速度控制方式，转矩控制方式，位置控制方式。 速度控制和转矩控制都是用模拟量来控制的。位置控制是通过发脉冲来控制的。具体采用什么控制方式要根据客户的要求，满足何种运动功能来选择。 如果您对电机的速度、位置都没有要求，只要输出一个恒转矩，当然是用转矩模式。 如果对位置和速度有一定的精度要求，而对实时转矩不是很关心，用转矩模式不太方便，用速度或位置模式比较好。如果上位控制器有比较好的死循环控制功能，用速度控制效果会好一点。如果本身要求不是很高，或者，基本没有实时性的要求，用位置控制方式对上位控制器没有很高的要求。就伺服驱动器的响应速度来看，转矩模式运算量最小，驱动器对控制信号的响应最快；位置模式运算量最大，驱动器对控制信号的响应最慢。 对运动中的动态性能有比较高的要求时，需要实时对电机进行调整。那么如果控制器本身的运算速度很慢（比如PLC，或低端运动控制器），就用位置方式控制。如果控制器运算速度比较快，可以用速度
方式，把位置环从驱动器移到控制器上，减少驱动器的工作量，提高效率（比如大部分中高端运动控制器）；如果有更好的上位控制器，还可以用转矩方式控制，把速度环也从驱动器上移开，这一般只是高端专用控制器才能这么干，而且，这时完全不需要使用伺服电机。换一种说法是： 1、转矩控制：转矩控制方式是通过外部模拟量的输入或直接的地址的赋值来设定电机轴对外的输出转矩的大小，具体表现为例如10V 对应5Nm的话，当外部模拟量设定为5V时电机轴输出为2.5Nm:如果电机轴负载低于2.5Nm时电机正转，外部负载等于2.5Nm时电机不转，大于2.5Nm时电机反转（通常在有重力负载情况下产生）。可以通过实时的改变模拟量的设定来改变设定的力矩大小，也可通过通讯方式改变对应的地址的数值来实现。应用主要在对材质的受力有严格要求的缠绕和放卷的装置中，例如饶线装置或拉光纤设备，转矩的设定要根据缠绕的半径的变化随时更改以确保材质的受力不会随着缠绕半径的变化而改变。 2、位置控制：位置控制模式一般是通过外部输入的脉冲的频率来确定转动速度的大小，通过脉冲的个数来确定转动的角度，也有些伺服可以通过通讯方式直接对速度和位移进行赋值。由于位置模式可以对速度和位置都有很严格的控制，所以一般应用于定位装置。应用领域如数控机床、印刷机械等等。 3、速度模式：通过模拟量的输入或脉冲的频率都可以进行转动速度的控制，在有上位控制装置的外环PID控制时速度模式也可以进行
辽宁工程技术大学《电力拖动自动控制系统》课程设计 目录 1、前言 (1) 1.1设计目的 (1) 1.2设计内容 (1) 2、伺服系统的基本组成原理及电路设计 (2) 2.1伺服系统基本原理及系统框图 (2) 2.2 伺服系统的模拟PD+数字前馈控制 (4) 2.3 伺服系统的程序 (6) 3、仿真波形图 (9) 结论 (12) 心得与体会 (13) 参考文献 (14)
1、前言 1.1设计目的 1、使学生进一步掌握电力拖动自动控制系统的理论知识，培养学生工程设计能力和综合分析问题、解决问题的能力； 2、使学生基本掌握常用电子电路的一般设计方法，提高电子电路的设计和实验能力； 3、熟悉并学会选用电子元器件，为以后从事生产和科研工作打下一定的基础。 1.2设计内容 1、分析和设计具有三环结构的伺服系统，用绘图软件（matlab）画原理图还有波形图； 2、分析并理解具有三环结构的伺服系统原理。
2、伺服系统的基本组成原理及电路设计 2.1伺服系统基本原理及系统框图 伺服系统三环的PID控制原理: 以转台伺服系统为例,其控制结构如图2-1所示,其中r为框架参考角位置输入信号, 为输出角位置信号. 图2-1 转台伺服系统框图 伺服系统执行机构为典型的直流电动驱动机构,电机输出轴直接与负载-转动轴相连,为使系统具有较好的速度和加速度性能,引入测速机信号作为系统的速度反馈,直接构成模拟式速度回路.由高精度圆感应同步器与数字变换装置构成数字式角位置伺服回路. 转台伺服系统单框的位置环,速度环和电流环框图如图2-2,图2-3和图2-4所示. 图2-2 伺服系统位置环框图 图2-3 伺服系统速度环框图
选购要点：伺服电机的三种控制方式 伺服电机速度控制和转矩控制都是用模拟量来控制的，位置控制是通过发脉冲来控制的。具体采用什么控制方式要根据客户的要求以及满足何种运动功能来选择。接下来，松文机电为大家带来伺服电机的三种控制方式。 如果您对电机的速度、位置都没有要求，只要输出一个恒转矩，当然是用转矩模式。 如果对位置和速度有一定的精度要求，而对实时转矩不是很关心，用转矩模式不太方便，用速度或位置模式比较好。如果上位控制器有比较好的闭环控制功能，用速度控制效果会好一点。如果本身要求不是很高，或者，基本没有实时性的要求，用位置控制方式对上位控制器没有很高的要求。 就伺服驱动器的响应速度来看，转矩模式运算量最小，驱动器对控制信号的响应最快；位置模式运算量最大，驱动器对控制信号的响应最慢。 对运动中的动态性能有比较高的要求时，需要实时对电机进行调整。那么如果控制器本身的运算速度很慢（比如PLC，或低端运动控制器），就用位置方式控制。如果控制器运算速度比较快，可以用速度方式，把位置环从驱动器移到控制器上，减少驱动器的工作量，提高效率（比如大部分中高端运动控制器）；如果有更好的上位控制器，还可以用转矩方式控制，把速度环也从驱动器上移开，这一般只是高端专用控制器才能这么干，而且，这时完全不需要使用伺服电机。 一般说驱动器控制的好不好，每个厂家的都说自己做的最好，但是现在有个比较直观的比较方式，叫响应带宽。当转矩控制或者速度控制时，通过脉冲发生器给他一个方波信号，使电机不断的正转、反转，不断的调高频率，示波器上显示的是个扫频信号，当包络线的顶点到达最高值的70.7%时，表示已经失步，此时的频率的高低，就能显示出谁的产品牛了，一般的电流环能作到1000Hz以上，而速度环只能作到几十赫兹。 换一种比较专业的说法： 1、转矩控制：转矩控制方式是通过外部模拟量的输入或直接的地址的赋值来设定电机轴对外的输出转矩的大小，具体表现为例如10V对应5Nm的话，当外部模拟量设定为5V时电机轴输出为2.5Nm：如果电机轴负载低于2.5Nm时电机正转，外部负载等于2.5Nm时电机不转，大于2.5Nm时电机反转（通常在有重力负载情况下产生）。可以通过即时的改变模拟量的设定来改变设定的力矩大小，也可通过通讯方式改变对应的地址的数值来实现。 应用主要在对材质的受力有严格要求的缠绕和放卷的装置中，例如饶线装置或拉光纤设备，转矩的设定要根据缠绕的半径的变化随时更改以确保材质的受力不会随着缠绕半径的变化而改变。 2、位置控制：位置控制模式一般是通过外部输入的脉冲的频率来确定转动速度的大小，通过脉冲的个数来确定转动的角度，也有些伺服可以通过通讯方式直接对速度和位移进行赋值。由于位置模式可以对速度和位置都有很严格的控制，所以一般应用于定位装置。
伺服三环结构框图及其控制模式 1、伺服三环框图 2、C为控制器，A+B是驱动器，伺服电机为执行原件，编码器为检测反馈元件； 3、A框到B框的蓝色信号线里，就是调节控制频率、电压的信号，速度环、电流环的调解器都是频率f 电压U调节器； 4、C框为控制器，相当PLC的作用，通过计数器知道伺服当前位置，并根据当期位置输出：启动、减速、匀速、减速、停车等指令； 5、A+B就是驱动器，相当变频器，通过调节频率f电压U，控制伺服的速度、电流和启动停止！ 6、伺服电源线上的电流互感器表示电流检测原件，将检测结果回馈给电流环的输入端与给定电流比较，构成电流闭环； 7、编码器检测的脉冲频率数的微分，就是检测脉冲的频率，这个频率就是电机的转速的大小，反馈到速度环的输入端与给定速度比较，构成速度环； 8、编码器检测的脉冲数，表示电机的位移量，与给定指令脉冲数比较，确定判断伺服当前位置，相当于PLC里一个由计数器构成的逻辑判断功能，他不是一个自动控制PID闭环；
1、运动控制的三环； 2、变频器，即驱动器，有电流环和速度环； 3、控制器，即PLC，由计数器构成的位置环，该环不是PID闭环！ 4、所谓速度环、电流环就是伺服电机调速电路的速度环、电流环，速度环控制期间，电机为硬特性；电流环控制期间电机呈软铁性！ 5、所有伺服，伺服电机的控制就是一个“电机调速电路”，可以是交流电机的变频调速电路，也可以是直流电机的调速电路； 6、那么电机的启动、加速、匀速、减速、停车指令，由位置环产生，或者说由PLC构成的控制器产生； 1、这个图中，是说伺服指令脉冲数（位置）、指令脉冲频率（速度）给定的方式； 2、举例说电子凸轮给定方式、位置给定方式等； 3、所有伺服，不管他是什么型号，什么厂家、国家，伺服的速度环、电流环都在伺服电机的调速电路上！ 4、如果是交流电机，肯定是在变频调速电路上！如果是直流电机肯定在直流调压调速电路上！
伺服电机三环控制系统 运动伺服一般都是三环控制系统，从内到外依次是电流环、速度环、位置环。 1、首先电流环：电流环的输入是速度环PID调节后的那个输出，我们称为“电流环给定”吧，然后呢就是电流环的这个给定和“电流环的反馈”值进行比较后的差值在电流环内做PID 调节输出给电机，“电流环的输出”就是电机的每相的相电流，“电流环的反馈”不是编码器的反馈而是在驱动器内部安装在每相的霍尔元件（磁场感应变为电流电压信号）反馈给电流环 的。 2、速度环：速度环的输入就是位置环PID调节后的输出以及位置设定的前馈值，我们称为“速度设定”，这个“速度设定”和“速度环反馈”值进行比较后的差值在速度环做PID调节（主要是比例增益和积分处理）后输出就是上面讲到的“电流环的给定”。速度环的反馈来自于编码器的反馈后的值经过“速度运算器”得到的。 3、位置环：位置环的输入就是外部的脉冲（通常情况下，直接写数据到驱动器地址的伺服例外），外部的脉冲经过平滑滤波处理和电子齿轮计算后作为“位置环的设定”，设定和来自编码器反馈的脉冲信号经过偏差计数器的计算后的数值在经过位置环的PID调节（比例增益调节，无积分微分环节）后输出和位置给定的前馈信号的合值就构成了上面讲的速度 环的给定。位置环的反馈也来自于编码器。 编码器安装于伺服电机尾部，它和电流环没有任何联系，他采样来自于电机的转动而不是电机电流，和电流环的输入、输出、反馈没有任何联系。而电流环是在驱动器内部形成的，即使没有电机，只要在每相上安装模拟负载（例如电灯泡）电流环就能形成反馈工作。 谈谈PID各自对差值调节对系统的影响： 1、单独的P（比例）就是将差值进行成比例的运算，它的显著特点就是有差调节，有
机电一体化系统设计基础课程教学辅导 第四章：伺服驱动系统的原理与种类 一、教学建议 ●通过文字教材掌握伺服驱动的基本原理，了解机电一体化伺服驱动系统的种类及其 特性。 ●流媒体课件第15讲介绍了机电一体化系统伺服驱动的基本原理、种类及其特性； ●在学习的过程中，如果有学习的心得和体会，请在课程论坛上和大家分享；如果有 什么疑惑，也可以在课程论坛寻找帮助。 二、教学要求 1．掌握伺服驱动的基本原理 一般来说，伺服系统组成框图如图1所示。 图1 伺服系统组成框图 （1）控制器：伺服系统中控制器的主要任务是根据输入信号和反馈信号决定控制策略，控制器通常由电子线路或计算机组成。 （2）功率放大器：伺服系统中功率放大器的作用是将信号进行放大，并用来驱动执行机构完成某种操作，功率放大装置主要由各种电力电子器件组成。 （3）执行机构：执行机构主要由伺服电动机或液压伺服机构和机械传动装置等组成。 （4）检测装置：检测装置的任务是测量被控制量，实现反馈控制。无论采用何种控制方案，系统的控制精度总是低于检测装置的精度，因此要求检测装置精度高、线性度好、可靠性高、响应快。 2．了解机电一体化伺服驱动系统的种类及其特性 （1）根据使用能量的不同，可以分为电气式、液压式和气压式等几种类型，特性如表1所示。 表1 伺服驱动系统的特点及优缺点 种类特点优点缺点 电 气 式 可使用普通电源；信号与动力 的传送方向相同；有交流和直 流之别，须注意电压之大小 操作简便；编程容易；能实现定 位伺服；响应快、易与CPU接 口；体积小，动力较大；无污染 瞬时输出功率大，但过载能力差，由于某 种原因而卡住时，会引起烧毁事故，易受 外部噪声影响 气 压 式 空气压力源的压力为（5~7） ×105Pa；要求操作人员技术 熟练 气源方便、成本低；无泄漏污染； 速度快、操作比较简单 功率小，体积大，动作不够平稳；不易小 型化；远距离传输困难；工作噪声大、难 于伺服 液 压 式 要求操作人员技术熟练；液压 源的压力为（20~80）×105Pa 输出功率大，速度快，动作平 稳，可实现定位伺服 设备难于小型化；液压源或液压油要求（杂 质、温度、测量、质量）严格；易泄漏且 有污染
伺服电机的PLC控制方法 以松下Minas A4系列伺服驱动器为例，介绍PLC控制伺服电机的方法。伺服电机有三种控制模式：速度控制，位置控制，转矩控制{由伺服电机驱动器的Pr02参数与32(C-MODE)端子状态选择}，本章简要介绍位置模式的控制方法 一、按照伺服电机驱动器说明书上的"位置
控制模式控制信号接线图"连接导线 3(PULS1)，4(PULS2)为脉冲信号端子，PULS1连接直流电源正极(24V电源需串连2K左右的电阻),PULS2连接控制器(如PLC 的输出端子)。 5(SIGN1)，6(SIGN2)为控制方向信号端子，SIGN1连接直流电源正极(24V电源需串连2K左右的电阻),SIGN2连接控制器(如PLC的输出端子)。当此端子接收信号变化时，伺服电机的运转方向改变。实际运转方向由伺服电机驱动器的P41，P42这两个参数控制。 7(com+)与外接24V直流电源的正极相连。 29(SRV-0N),伺服使能信号，此端子与外接24V直流电源的负极相连，则伺服电机进入使能状态，通俗地讲就是伺服电机已经准备好，接收脉冲即可以运转。 上面所述的六根线连接完毕(电源、编
码器、电机线当然不能忘)，伺服电机即可根据控制器发出的脉冲与方向信号运转。其他的信号端子，如伺服报警、偏差计数清零、定位完成等可根据您的要求接入控制器。构成更完善的控制系统。 二、设置伺服电机驱动器的参数。 1、Pr02----控制模式选择，设定Pr02参数为0或是3或是4。3与4的区别在于当32(C-MODE)端子为短路时，控制模式相应变为速度模式或是转矩模式，而设为0，则只为位置控制模式。如果您只要求位置控制的话，Pr02设定为0或是3或是4是一样的。 2、Pr10，Pr11,Pr12----增益与积分调整，在运行中根据伺服电机的运行情况相应调整,达到伺服电机运行平稳。当然其他的参数也需要调整(Pr13，Pr14,Pr15,Pr16，Pr20也是很重要的参数)，在您不太熟悉前只调整这三个参数也
