昌盛日电新能源控股有限公司35kV消弧线圈接地成套装置
技术规范书
买方：昌盛日电新能源控股有限公司
昌盛日电新能源控股有限公司35kV消弧线圈接地成套装置
技术规范书
201X年 X月
目录
1 总则 (6)
1.1一般规定 (6)
1.2投标人应提供的资格文件 (8)
1.3适用范围 (9)
1.4对设计图纸、试验报告和说明书的要求 (9)
1.5标准和规范 (11)
1.6投标人必须提交的技术数据和信息 (13)
1.7备品备件 (13)
1.8专用工具与仪器仪表 (13)
1.9安装、调试、性能试验、试运行和验收 (14)
2 技术特性要求 (14)
2.1成套装置技术要求 (14)
2.2控制装置 (15)
2.3接地变压器及消弧线圈 (17)
2.4附属设备 (22)
2.5设备防护 (22)
箱式外壳（配置与否见表3） (22)
户外围栏（（配置与否见表3）） (24)
2.6接口要求 (24)
3. 试验 (25)
3.1型式试验 (25)
3.2现场交接试验 (26)
3.3例行试验 (26)
4 技术服务、设计联络、工厂检验和监造 (27)
4.1技术服务 (27)
4.2设计和设计联络会 (28)
4.3工厂检验和监造 (28)
5 项目需求部分 (28)
5.1货物需求及供货范围一览表 (28)
5.2备品备件 (30)
5.3图纸资料提交单位 (30)
5.4工程概况 (31)
5.5使用条件 (32)
5.6招标方技术差异表 (32)
6 投标人响应部分 (33)
6.1技术偏差表（投标人填写） (33)
6.2销售及运行业绩表 (34)
6.3主要组部件材料 (34)
6.4推荐的专用工具和仪器仪表供货表 (35)
6.5最终用户的使用情况证明 (35)
6.6投标人提供的试验检测报告表 (35)
6.7投标人提供的鉴定证书表 (36)
7质量保证 (36)
附录A：技术偏差表 (38)
附录B：技术规范书的基本响应方式 (39)
1 总则
1.1 一般规定
1.1.1 投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。
1.1.2 投标人须仔细阅读包括本技术规范在内的招标文件阐述的全部条款。投标人提供的消弧线圈接地变成套装置应符合招标文件所规定的要求。
1.1.3 本招标文件技术规范提出了对设备的技术参数、性能、结构、试验等方面的技术要求。
1.1.4 本技术规范提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准的条文，投标方应提供符合本规范和有关最新工业标准的优质产品。
1.1.5作为负责任和专业的投标方，投标方被认为在投标前已认真、仔细审查了技术规范书，技术规范书中的任何错误、不准确、遗漏项等均不能解除投标方应提供符合国内外先进安全、性能、环保标准的优质、可靠产品应负的责任，投标方对投标设备对国内外先进、强制标准的符合性和投标设备的正确性、可靠性负责。
1.1.6本技术规范提出的是对招标设备的最基本技术要求，属于技术指标要求，并不是设计规范。作为专业的投标方，投标方对投标设备的设计、材料和元器件的正确选型、材料和元器件的正确使用、投标设备的性能指标、质量、安全、可靠性等负有完全的、不可推卸的责任；同时，投标方从其它工厂采购的设备所发生的一切质量问题应由投标方负责。
1.1.7一旦投标方中标，签订技术协议时，招标方只对投标设备的技术性能和受约束的元器件品牌进行确认，投标方对投标设备的设计、材料和元器件的正确选型、材料和元器件的正确使用、投标设备的性能指标、质量、安全、可靠性等完全负责，一旦出现故障
或问题，投标方必须按照约定的时间解决问题并承担招标方损失（如有），不得以任何理由和任何形式推脱和拖延，不得以任何理由和任何形式转移和转嫁技术责任。
1.1.8本技术规范中的条款如与商务标书中的条款不一致时，按对招标方有利的条款和较高要求执行；本技术规范中的条款如出现不一致或自相矛盾时，按照对招标方有利的条款和较高要求执行。
1.1.9偏差（无论多少）都必须清楚地标示在投标文件的“技术条件偏差表”中，技术条件偏差表应以汇总的形式放置在投标书正文的首页。如未对本规范书提出偏差，将认为投标方提供的设备和服务完全符合本技术规范书和相关标准的要求。
1.1.10本技术规范书经招、投标双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.1.11本技术规范未尽事宜由招投标双方与设计单位共同协商解决。
1.1.12如果出现投标方在投标文件中承诺但在签订技术协议时拒绝承诺或不满足投标文件条款的情况，招标方有权更换中标人。
1.1.13招标方保留对本技术规范书提出补充要求和修改的权利，投标方应予以配合。如招标方提出修改，将根据实际需要通知投标方召开设计联络会，具体细则由双方协商确定。
1.1.14投标方应明确投标产品的具体参数，不允许出现模棱两可的选项和前后自相矛盾响应，如果出现，按照对招标方有利的选项处理，否则，招标方有权更换中标人。
1.1.15投标方投标设备中涉及到国家规定必须通过国家强制性认证的产品、元器件或部件的，必须通过国家的强制性认证并在相关的产品、元器件或部件上体现出符合国家规定的强制性认证标识。
1.1.16投标方中标后，如果因投标方原因不能在5个工作日之内完成技术协议的签订，视为自动弃权中标结果。
1.1.17投标方应逐条、正面对本技术规范书做出明确的响应，如果出现遗漏项且投标
方中标的情况，所有遗漏项按完全响应技术规范书的要求处理。
1.1.18投标方应按照技术规范书附录B《技术规范书的基本响应方式》的基本要求和格式对技术规范书的条款进行逐条应答，不按《技术规范书的基本响应方式》基本要求响应技术规范书的投标方直接废标。
1.1.19投标方对取得的技术规范书负有保密责任，因投标方原因造成招标方技术规范书泄露的，3年内，取消投标方的投标资格。
1.1.20未经招标方书面许可，禁止投标方使用自动通信设备擅自收集招标方设备的任何运行信息。在没有得到招标方书面许可的情况下，投标方收集的任何形式的设备运行信息均按无效处理，招标方不予任何形式的承认。
1.1.21本次招标的消弧线圈以及接地变压器主体设备不允许分包，一旦发现分包情况，如果招标方要求退货，投标方必须无条件退货；分包事实发生后，招标方可以扣除投标方的设备款直至双方就解决方案达成一致为止。
1.1.22技术规范书中带“※”的项目为废标项，不满足要求的投标方直接废标。
1.2 投标人应提供的资格文件
投标人在投标文件中应提供下列有关资格文件，否则视为非响应性投标。
1.2.1 投标人应提供近3年内的销售记录及最终用户的使用情况证明。
1.2.2 投标人或制造商拥有的有权威机关颁发的ISO 9000系列的认证书或等同的质量保证体系认证证书。
1.2.3 投标人或制造商具有履行合同所需的生产技术和生产能力的文件资料。
1.2.4 投标人有能力履行合同设备维护保养、修理及其他服务的能力。
1.2.5 投标人或制造商提供型式试验报告和省级及以上的产品鉴定证书。
1.2.6 所提供的组部件如需向第三方外购时，投标人也应就其质量做出承诺，提供产品型式试验报告和鉴定报告。
1.2.7 提供电能产品认证中心的PCCC认证审核资料。
1.2.8 其它需要的资料。
1.3 适用范围
1.3.1 规范书的使用范围仅限于本工程所需消弧线圈接地变成套装置、消弧线圈、接地变压器。其中包括成套装置本体及其辅助设备、消弧线圈、接地变压器的功能设计、结构、性能、安装和试验等方面的技术要求，以及供货和现场技术服务。
1.3.2 技术协议签订后，投标方应在 1 周内，向招标方提出一份详尽的生产进度计划表。
1.3.3 如生产进度有延误，投标方应及时将延误的原因、产生的影响及准备采取的补救措施等，向招标方加以解释，并尽可能保证交货的进度。否则应及时向招标方通报，以便招标方能采取必要的措施。
1.4 对设计图纸、试验报告和说明书的要求
1.4.1 图纸及图纸的认可和交付
（1）技术文件的发送
供货商在合同签订后须提供下列技术文件，并直接寄送有关各方。
(a)寄送文件、份数、单位及地址见专用部分。
(b) 要求的技术文件及寄送时间见表1
(c) 投标人方应提供详细的装箱清单。
表1 投标方向招标方提供的资料和图纸：
注： 1）主要部件试验报告包括接地变、消弧线圈一次设备、自动调谐及选线控制器、隔离开关等。
(2) 所有技术文件均应用中文书写,并采用SI公制国际单位制。
投标人免费提供给招标方全部最终版的图纸、资料及说明书。其中图纸应包括总装配图及安装时设备位置的精确布置图，并且应保证招标方可按最终版的图纸资料对所供设备进行维护。
(3) 招标方方有对图纸进行最终确认的权利。
1.4.2 图纸资料应包括如下内容：
a）总装图：一次设备就地安装参考布置图；应表示设备总的装配情况，包括外形尺寸、设备的重心位置与总质量；安装轨距、运输尺寸和质量等。
b）安装图：应标明设备的安装方式、安装尺寸、安装孔的位置和尺寸及连接线截面图等。
c) 控制柜外形图及控制、测量、信号和保护回路图。
d）铭牌图：应符合国家相关标准。
e）结构图：消弧线圈及接地变压器中需求设备结构的剖视图。
1.4.3 对试验报告的要求
a）完整的型式试验报告。
b）出厂试验报告。
1.4.4 对说明书的要求
说明书应包括安装、运行、维护和全部附件的完整说明和数据。
a）主要设备型号的含义说明。
b）产品性能指标（含配套件）
c）主要设备元件装置位置、序号、互换性的说明及完整资料。
d）主要零、部件的说明；
e）保管、维护、储运及包装的说明。
1.4.5 其他资料
制造厂方认为还应该提供的证明其产品性能的资料。
1.5 标准和规范
1.5.1 所有投标设备，除本技术规范书中规定的技术参数、性能要求和标准外，其余均应遵照最新版本的中国国家标准（GB）及国际单位制（SI），这是对设备的最低要求。
1.5.2 本技术规范是参照以下标准制定的，投标设备应符合本技术规范的要求，本技术规范未作规定的要求按照下列标准执行。
1.5.3 所有螺栓、双头螺栓、螺丝、管螺纹、螺栓头及螺帽等均应符合国家标准（GB）及国际单位制（SI）的标准。
1.6 投标人必须提交的技术数据和信息
1.6.1 投标人应提供技术规范中列举的所有技术数据。
1.6.2 制造商产品特性参数和其他需要提供的信息。
1.6.3 制造商业绩记录应包括: 设备简要参数、所使用的工程名称、安装地点、投运时间、运行评价、使用单位联系人及电话等；
1.6.4 型式试验报告和省级及以上的产品鉴定证书。
1.6.5 其它需要的资料。
1.7 备品备件
1.7.1 投标人应提供安装时必需的备品备件，价款应包括在投标总价中。
1.7.2 招标人提出运行维修时必需的备品备件，见技术规范专用部分表。
1.7.3 投标人推荐的备品备件，见技术规范专用部分表。
1.7.4 所有备品备件应为全新产品，与已经安装设备的相应部件能够互换，具有相同的技术规范和相同的规格、材质、制造工艺。
1.7.5 所有备品备件应采取防尘、防潮、防止损坏等措施，并应与主设备一并发运，同时标注“备品备件”，以区别于本体。
1.8 专用工具与仪器仪表
1.8.1 投标人应提供安装时必需的专用工具和仪器仪表，价款应包括在投标总价中。
1.8.2 招标人提出运行维修时必需的专用工具和仪器仪表，列在技术规范专用部中。
1.8.3 投标人应推荐可能使用的专用工具和仪器仪表，列在技术规范专用部分中。
1.8.4 所有专用工具和仪器仪表应是全新的、先进的，且须附完整、详细的使用说明资料。
1.8.5 专用工具和仪器仪表应装于专用的包装箱内，注明“专用工具”“仪器”“仪表”，并标明防潮、防尘、易碎、向上、勿倒置等字样，同主设备一并发运。
1.9 安装、调试、性能试验、试运行和验收
1.9.1 合同设备的安装、调试将由招标方根据投标人提供的技术文件和说明书的规定在投标人技术人员指导下进行。
1.9.2 合同设备的性能试验、试运行和验收根据本投标书规定的标准、规程规范进行。
1.9.3 完成合同设备安装后，招标方和投标人检查和确认安装工作，并签署安装工作证明书，该证明书共两份，双方各执一份。
1.9.4 验收时间为安装、调试、性能试验和试运行完成后三个月内。如果所有的合同设备都已达到各项技术指标，并稳定运行168小时，招标方、投标人双方应签署合同设备的验收证明书，该证明书一式两份，双方各执一份。
1.9.5 对于安装、调试、性能试验、试运行及质保期内技术指标一项或多项不能满足合同要求时，招标方、投标人双方共同分析原因，分清责任，如属制造方面的原因，涉及索赔部分按商务条款执行。
2 技术特性要求
2.1 成套装置技术要求
投标方应按本招标技术文件的要求提供当前技术先进、成熟的自动跟踪补偿消弧成
套装置。成套装置应具备准确测算系统电容电流大小、正确识别系统单相接地状态、自动跟踪和补偿系统单相接地时的电容电流、准确提供选线、并具备故障录波功能便于故障分析。
实时测量电容电流的变化，调整消弧线圈，使系统达到最佳补偿效果，伏安特性线性度优良，发生单相接地故障时系统能正确动作，接地响应速度快，残流小。
具有可靠的闭锁功能，使整个系统动作安全可靠。
具有良好的状态识别功能，实现2台自动并联运行：同型号的装置并联运行或站与站之间通过联网运行，都能实现自动并联补偿。
2.2 控制装置
采用高可靠性、高集成度，专用于工业应用的功能模块作为核心控制单元，模块化结构，有利于功能扩展。
自动检测系统电容电流，跟踪电容电流变化及时补偿电感电流，使接地故障点电流限制在整定范围内，装置能够根据需要调整和设置脱谐度及残流。
主要功能
人机对话功能：自动/手动控制方式的切换功能、时间参数、运行参数和控制参数的设置功能、故障信息查询功能等。
自检功能：可自动检测内部故障。
报警功能：当装置故障、单相接地等故障下均可发出声、光报警，并能以中文方式显示及远传。
打印功能：配有标准打印接口，能打印所有故障信息及控制器所显示的参数。
记忆功能：具有掉电保持储存信息的功能，可记录50次以内控制器动作信息、接地信息及故障信息的历史数据，确保控制器工作电源或注入电流断电后所设参数不会丢失。
显示功能：液晶显示器，菜单式全中文显示功能，可显示以下信息：装置运行状态、
脱谐度、系统电容电流、残流、中性点电压、中性点电流、单相接地故障次数、接地开始时间、接地消除时间等。
远传功能：具有远动接口RS232、RS422/485，波特率可设置为1200～9600bps，遵循各种标准通讯规约，与变电所微机监控系统相连。对于智能化变电站需具备IEC-6185协议接口。以便于变电所微机监控系统相连。
联机运行功能：自动识别系统运行方式（并列或分列），实现两台及以上装置并联运行。
自动闭锁功能：当系统发生单相接地时，自动闭锁调控系统，消弧线圈稳定补偿。
休眠功能：正常运行时，定时测量脱谐度、档位和中性点电压等，当系统运行方式改变时，立即跟踪测量。
识别功能：自动识别系统中永久接地故障和瞬时接地故障，并快速启动和退出消弧线圈补偿。
选线原理：接地补偿和单相接地故障选线采用一体化设计，能够对高阻接地、金属性接地准确选出接地线路，保障选线准确可靠，选线准确率达到95%以上。
统计功能：消弧线圈装置能够记忆最近500次发生的接地详细信息，并且能够自动统计分析接地信息，能够在屏幕上用棒图显示或者打印出来四个年度报表，这四个报表分别是接地持续时间统计分布、接地中电电压统计分布、接地发生线路统计分布和接地发生月份统计分布。能分析接地故障类型和分析接地故障的统计规律。
故障录波功能：控制器必须有故障录波功能，记录消弧线圈电流和消弧线圈端电压变化波形。录波文件应能记录接地故障前、接地故障初始时段、接地故障消失前时段、接地故障消失后时段零序电压及补偿电流波形。控制器应有记录50次以上接地故障波形的能力。录波文件满足comtrad格式对文件结构的要求，控制器应配置传送录波数据的软件和端口。
控制器满足静电放电、快速脉冲群、浪涌、射频场感应的传导骚扰、工频磁场、阻
尼振荡磁场、电压暂降短时中断和电压变化、振荡波、脉冲磁场的抗度试验，并满足相应标准所规定的严酷性等级的要求。
控制器选用动作可靠的控制设备，不发生“死机”现象，其接口符合调度自动化信号传输的要求。
控制器满足电子设备防潮的要求，在湿度很大的条件下仍能正常运行。
单相接地发生时，在任何情况下（包括交流失电）都必须保证提供正确的补偿电流，保证残流满足要求。
2.3 接地变压器及消弧线圈
招标人首先填写设备容量及调节方式选择表（见表2）。投标人应认真逐项填写标准技术参数表（见表3）中投标人保证值，不能空格，也不能以“响应”两字代替，不允许改动招标人要求值。如有差异，请填写表9投标人技术偏差表。
表2 设备容量及调节方式选择表
表3 标准技术参数表
消弧消谐装置与接地变
接地变的作用 接地变压器简称接地变，根据填充介质，接地变可分为油式和干式；根据相数，接地变可分为三相接地变和单相接地变。 三相接地变：接地变压器的作用是在系统为△型接线或Y型接线，中性点无法引出时，引出中性点用于加接消弧线圈或电阻，此类变压器采用Z型接线（或称曲折型接线），与普通变压器的区别是，每相线圈分成两组分别反向绕在该相磁柱上，这样连接的好处是零序磁通可沿磁柱流通，而普通变压器的零序磁通是沿着漏磁磁路流通，所以Z型接地变压器的零序阻抗很小（10Ω左右），而普通变压器要大得多。按规程规定，用普通变压器带消弧线圈时，其容量不得超过变压器容量的20%。Z型变压器则可带90% ～100%容量的消弧线圈，接地变除可带消弧圈外，也可带二次负载，可代替所用变，从而节省投资费用。 单相接地变：单相接地变主要用于有中性点的发电机、变压器的中性点接地电阻柜，以降低电阻柜的造价和体积。 扩展阅读：我国电力系统中，的6kV、10kV、35kV电网中一般都采用中性点不接地的运行方式。电网中主变压器配电电压侧一般为三角形接法，没有可供接地电阻的中性点。当中性点不接地系统发生单相接地故障时，线电压三角形仍然保持对称，对用户继续工作影响不大，并且电容电流比较小（小于10A）时，一些瞬时性接地故障能够自行消失，这对提高供电可靠性，减少停电事故是非常有效的。 但是随着电力事业日益的壮大和发展，这中简单的方式已不在满足现在的需求，现在城市电网中电缆电路的增多，电容电流越来越大（超过10A），此时接地电弧不能可靠熄灭，就会产生以下后果。 1）单相接地电弧发生间歇性的熄灭与重燃，会产生弧光接地过电压，其幅值可达4U（U为正常相电压峰值）或者更高，持续时间长，会对电气设备的绝缘造成极大的危害，在绝缘薄弱处形成击穿；造成重大损失。 2）由于持续电弧造成空气的离解，破坏了周围空气的绝缘，容易发生相间短路。 3）产生铁磁谐振过电压，容易烧坏电压互感器并引起避雷器的损坏甚至可能使避雷器爆炸。这些后果将严重威胁电网设备的绝缘，危及电网的安全运行。 为了防止上述事故的发生，为系统提供足够的零序电流和零序电压，使接地保护可靠动作，需人为建立一个中性点，以便在中性点接入接地电阻。接地变压器（简称接地变）就在这样的情况下产生了。接地变就是人为制造了一个中性点接地电阻，它的接地电阻一般很小（一般要求小于5欧）。另外接地变有电磁特性，对正序负序电流呈高阻抗，绕组中只流过很小的励磁电流。由于每个铁心柱上两段绕组绕向相反，同心柱上两绕组流过相等的零序电流呈现低阻抗，零序电流在绕组上的压降很小。即当系统发生接地故障时，在绕组中将流过正序、负序和零序电流，该绕组对正序和负序电流呈现高阻抗，而对零序电流来说，由于在同一相的两绕组反极性串联，其感应电动势大小相等，方向相反，正好相互抵消，因此呈低阻抗。由于很多接地变只提供中性点接地小电阻，而不需带负载，所以很多接地变就是属于无二次的。接地变在电网正常运行时，接地变相当于空载状态。但是，
消弧线圈检修质量与工作标准 1 总则 1.1 为了保证电网安全可靠运行，提高消弧线圈装置的检修质量，使检修工作制度化、规范化，特制定本规范。 1.2 本规范是依据国家、行业有关标准、规程和规范，并结合近年来市供电有限公司输变电设备评估分析、生产运行分析以及现场运行经验而制定的。 1.3 本规范规定了消弧线圈装置运行和日常维护所必须注意的事项。 1.4 本规范适用于市供电有限公司系统内的 l0kV 消弧线圈装置的检修工作。 2 引用标准 2.1 以下为本规范引用的标准、规程和导则，但不限于此。 国家电网公司 2005[173 号 ] 文 国家电网公司《10kV~66kV 消弧线圈技术标准、规定汇编》 3 检查项目及处理 消弧线圈装置的检查周期取决于消弧线圈装置性能状况、运行环境、以及历年运行和预防性试验等情况。所提出的检查维护项目是消弧线圈装置在正常工作条件下，应进行的工作。 3.1 绕组检查及绝缘测试。绕组无变形、倾斜、位移、幅向导线无弹出，匝间绝缘无损伤；各部分垫块无位移、松动、排列整齐，压紧装置无松动；导线接头无发热脱焊。 3.2 引线检查。引线排列整齐，多股引线无断股；引线接头焊接良好；表面光滑、无毛刺、清洁；外包绝缘厚度符合要求，包扎良好、无变形、脱落、变脆、破损；引线与绝缘支架固定应外垫绝缘纸板，引线绝缘无卡伤；引线间距离及对地距离符合要求。 3.3 绝缘支架检查。无破损、裂纹、弯曲变形及烧伤痕迹，否则应予更换，绝缘支架的固定螺栓紧固，有防松螺母。 3.4 压钉检查。压钉紧固，防松螺母紧锁。 3.5 分接开关检查。对无载分接开关要求转动部分灵活，无卡塞现象，中轴无渗漏；主触头表面清洁，有无烧伤痕迹。对有载分解开关参照DLIT 574 —1995《有载分接开关运行维修导则》。
Sieyuan? 环氧浇注干式消弧线圈、接地变压器 使 用 说 明 书 思源电气股份有限公司 SIEYUAN ELECTRIC CO.,LTD
警告！ 对于消弧线圈： 对短时运行的分接，必须在铭牌所标明的允许运行时间内运行。 对于接地变压器： 额定中性点电流的运行时间不得超过銘牌规定的运行时间。
1 适用范围 本说明书适用于额定容量5000kV A及以下，电压等级35kV及以下的环氧浇注干式消弧线圈（以下简称消弧线圈）以及无励磁调压环氧浇注干式接地变压器（以下简称接地变压器）的运输、储存、安装、运行及维护。 消弧线圈是用来补偿中性点绝缘系统发生对地故障时产生的容性电流的单相电抗器。在三相系统中接在电力变压器或接地变压器的中性点与大地之间。 接地变压器（中性点耦合器）为三相变压器（或三相电抗器），常用来为系统不接地的点提供一个人工的可带负载的中性点，以供系统接地用。该产品中性点连接到消弧线圈或电阻，然后再接地。可带有连续额定容量的二次绕组，可作为站（所）用电源。 2 执行标准 GB10229 《电抗器》 GB6450 《干式电力变压器》 GB1094 《电力变压器》 IEC289 《电抗器》 3产品型号标志 3.1 消弧线圈 □—□/ □ 电压等级（kV） 额定容量（kVA） 产品型号字母（见下表） 产品型号字母的排列顺序及涵义
3.2 接地变压器 D K S C－□－□／□ 一次额定电压(kV) 二次额定容量(kVA) 一次额定容量(kVA) 浇注“成”型固体 三相 接地变压器 4 使用条件 4.1 安装地点：户内。 4.2 海拔高度：≤1000m。 4.3 环境温度：-25℃～+40℃。 4.4 冷却方式: 空气自冷（AN）和强迫风冷（AF）两种。 4.5 绝缘耐热等级：F级。 4.6 当产品运行在环境温度低于-25℃时，必须加装辅助加热装置，以保证产品在-25℃以上的环境下运行。 4.7 产品四周需保证有良好的通风能力。当产品安装在地下室或其它空间受限制的场所时，应增设散热通风装置，保证有足够的通风量。一般地，每1kW损耗必须有2～4m3/min的通风量。 4.8 若超出以上使用条件时，均应按GB6450《干式电力变压器》的有关规定做适当的定额调整。 5 装卸 5.1 起吊产品可采用起重机、汽车或叉车等设备。 5.2 起吊有包装箱产品时： 5.2.1 对于起吊毛重≤3000kg的6、10kV产品，应在包装箱的四下角枕木处挂钢丝绳起吊； 5.2.2 对于起吊毛重＞3000kg或35kV的产品，应将包装箱上盖去掉，直接起吊产品； 5.2.3 对于毛重≤3000kg的产品，可以使用叉车，装卸或短距离运输。其余情况下，严禁使用叉车进行以上操作。
南方电网生〔2012〕32号附件 Q/CSG 中国南方电网有限责任公司企业标准 小电流接地选线装置技术规范 Specification for Fault Line Selection Device in Neutral Point Ineffectively Grounded System 中国南方电网有限责任公司 发 布
目次 1 范围 (1) 2 规范性引用文件 (1) 3 术语和定义 (2) 4 技术要求 (2) 5 试验方法 (8) 6 产品检验 (11) 7 标志、包装、运输、贮存 (13)
前言 为规范南方电网中低压配电网小电流接地选线装置的技术条件和基本要求，指导和规范小电流接地选线装置统一设计、制造、采购、检验和应用等方面的管理，保证选线装置安全、准确、可靠的运行，特制定本技术规范。 本技术规范以中华人民共和国电力行业相关标准为基础，参考了其它相关的国家标准、行业标准、技术规范与规定，综合考虑了南方电网的实际运行情况和发展要求，是南方电网规范小电流接地选线装置的技术性指导文件。 本规范由中国南方电网有限责任公司生产技术部提出、归口并解释。 本规范主要起草单位：广西电网公司、广西电网公司电力科学研究院 本规范主要起草人：俞小勇、谢雄威、罗俊平、高立克、李克文、覃剑、吴远利、孙广慧。 本规范主要审查人：佀蜀明、薛武、何朝阳、马辉、余新、戴宇、胡玉岚、麦洪、陈太展、巩俊强、王炼、桂国军、陈勇。 本规范由中国南方电网有限责任公司标准化委员会批准。 本规范自发布之日起实施。 执行中的问题和意见，请及时反馈至中国南方电网有限责任公司生产技术部。
（20015年版） 10kV消弧线圈接地变成套装置、消弧线圈、 接地变压器 通用技术规范 （编号：1013001/002/003-0010-00） 本规范对应的专用技术规范目录
标准技术规范使用说明 1、本标准技术规范分为通用部分、专用部分。 2、项目单位根据需求选择所需设备的技术规范，技术规范通用部分条款及专用部分固化的参数原则上不能更改。 3、项目单位应按实际要求填写“项目需求部分”。如确实需要改动以下部分，项目单位应填写专用部分“表6项目单位技术差异表”并加盖该网、省公司物资部（招投标管理中心）公章，与辅助说明文件随招标计划一起提交至招标文件审查会： ①改动通用部分条款及专用部分固化的参数； ②项目单位要求值超出标准技术参数值； ③需要修正污秽、温度、海拔等条件。 经标书审查会同意后，对专用部分的修改形成“项目单位技术差异表”，放入专用部分表6中，随招标文件同时发出并视为有效，否则将视为无差异。 4、对扩建工程，项目单位应在专用部分提出与原工程相适应的一次、二次及土建的接口要求。 5、技术规范的页面、标题、标准参数值等均为统一格式，不得随意更改。 6、投标人逐项响应技术规范专用部分中“1标准技术参数表”、“2项目需求部分”和“3投标人响应部分”三部分相应内容。填写投标人响应部分，应严格按招标文件技术规范专用部分的“招标人要求值”一栏填写相应的投标人响应部分的表格。投标人还应对项目需求部分的“项目单位技术偏差表”中给出的参数进行响应。“项目单位技术偏差表”与“标准技术参数表”和“使用条件表”中参数不同时，以偏差表给出的参数为准。投标人填写技术参数和性能要求响应表时，如有偏差除填写“表
目录 第一章总则 1 第二章引用标准 1 第三章设备的验收 2 第四章设备运行维护管理8 第五章运行巡视检查项目及要求12 第六章缺陷管理及异常处理15 第七章培训要求18 第八章设备技术管理20 第九章备品备件管理22 第十章更新改造22 第一章总则 第一条为完善消弧线圈装置设备管理机制，使其达到制度化、规化，保证设备安全、可靠和经济运行，特制定本规。 第二条本规是依据国家和行业有关标准、规程、制度及《国家电网公司变电站管理规》，并结合近年来国家电网公司输变电设备评估分析、生产运行情况分析以及设备运行经验而制定。 第三条本规提出了对10kV～66kV消弧线圈装置在设备投产、验收、检修、运行巡视和维护、缺陷和事故处理、运行和检修评估分析、改造和更新、培训以及技术资料档案的建立与管理等提出了具体规定。 第四条本规适用于国家电网公司所属围10kV～66kV消弧线圈装置的运行管理工作。
第二章引用标准 第五条以下为本规引用的标准、规程和导则，但不限于此。 GB10229-1988 电抗器 GB1094.1-1996 电力变压器第1部分总则 GB1094.2-1996 电力变压器第2部分温升 GB1094.3-2003 电力变压器第3部分绝缘水平、绝缘试验和外绝缘空气间隙GB1094.5-2003 电力变压器第5部分承受短路的能力 GB1094.10-2003 电力变压器第10部分声级测定 GB6451-1999 三相油浸电力变压器技术参数和要求 GB6450-1986 干式电力变压器 CEEIA104-2003 电力变压器质量评价导则 GB/T14549-1993 电能质量公用电网谐波 GB/T17626-1998 电磁兼容试验和测量技术 GB50150-1991 电气装置安装工程电气设备交接试验标准 GBJ148－1990 电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规 DL/T 572-1995 电力变压器运行规程 DL/T 573-1995 电力变压器检修导则 DL/T 574-1995 有载分接开关运行维修导则 DL/T 596-1996 电力设备预防性试验规程 GB/T 16435.1—1996 远动设备及系统接口 (电气特性) 国家电网公司变电站管理规 第三章设备的验收
交流所用电及消弧线圈操作规程 第一节交流所用电 一、接线方式： 1.0.4KV ⅠV段接在1#站用变的低压侧。 2.0.4KV V段接在2#站用变的低压侧。 3.0.4KV Ⅰ、Ⅱ段禁止并列运行，当某一段检修时可有另一端带全部负 荷 二、站用电系统的监视、巡视检查： 1.站用变高压侧带电显示三相指示灯亮。 2.站用电电压、电流值。 3.站用变有无发热及异味。 第二节消弧线圈自动跟踪补偿装置 一、消弧线圈运行时一般要求 1)控制器装置的交、直流控制和操作电源严禁中断。 2)中性点经消弧线圈接地系统应运行于过补偿状态。 3)正常运行期间消弧线圈控制器调匝模式为“自动”。 4)当系统发生单相接地故障，运行人员应及时检查装置的动作信号、 信息，检查接地相别、接地电压、补偿电流、动作时间，并对微机自动调谐消弧线圈装置进行巡视。 5)微机自动调谐消弧线圈装置动作后的报告或打印报告应统一收存。 6)中性点位移电压是否超过15%相电压，档位输入是否正常 7)消弧线圈接地变压器二次绕组所接负荷应在规定的范围内。 8)停运半年及以上的消弧线圈装置应按有关规定试验检查合格后方可 投运。 二、消弧线圈的巡视检查 1)设备外观完整无损，无异常震动、异常声音及异味，外绝缘表面清 洁、无裂纹及放电现象。 2)一、二次引线接触良好，接头无过热，各连接引线无发热、变色。 3)外壳和中性点接地应良好。 4)金属部位无锈蚀，底座、支架牢固，无倾斜变形。 5)干式消弧线圈表面平整应无裂纹和受潮现象。
6)阻尼电阻箱内所有熔断器和二次空气开关正常，阻尼电阻箱内引线 端子无松动、过热、打火现象。 7)消弧线圈档位显示与实际档位一致。 8)各控制箱及二次端子箱应关严，无受潮。 三、消弧线圈装置的操作 1、送电操作 1)将各控制开关（PT、中性点电压、有载开关电源、阻尼箱电源等）合上。 2)检查消弧控制器运行在“自动调档”方式。 3)检查消弧线圈中性点隔离刀闸在合位。 4)将开关柜手车推至“工作”位 5)合开关柜断路器。 6)检查消弧一次、二次有无异常现象，如有异常马上停运。 7)消弧控制柜运行情况检查： A）中性点电压显示数值小于相电压的15%。 B）有载开关调档时，控制器能正确检测出电容电流，消弧线圈根据残流下限设置停在合适的档位。 2、停电操作：与送电顺序相反 3、合环并列操作 1)检查两消弧线圈控制器无报警信息，运行正常。 2)将其中一台消弧线圈控制器调匝“自动”模式调成“手动”模式。 3)合110kv母联。 4)合10kv母联。 5)合环操作项目完成。 6)拉开10kv母联。 7)拉开110kv母联。 8)将调匝“手动”模式下的控制器调回“自动”模式 4、并列切换操作 例：投3#消弧线圈，退出2#消弧线圈（只列出操作原则和方向不等价于倒闸操作票） 1)检查3#消弧线圈二次控制电源在合位。 2)检查3#消弧线圈中性点隔离刀闸在“合”位。 3)检查3#消弧线圈控制器调匝模式“自动”。 4)将2#消弧线圈控制器调匝模式调整为“手动”。 5)合3#消弧线圈开关560。 6)拉开2#消弧线圈开关550。 7)将2#消弧线圈控制器调匝模式调回“自动”。 四、消弧线圈装置异常处理 发现消弧线圈、接地变压器、阻尼电阻发生下列情况时应立即停运。 a、正常运行情况下，声响明显增大，内部有爆裂声。 b、套管有严重破损和放电现象。 c、冒烟着火。 d、附近的设备着火、爆炸或发生其它情况，对成套装置构成严重威胁时。 e、当发生危及成套装置安全的故障，而有关的保护装置拒动时。

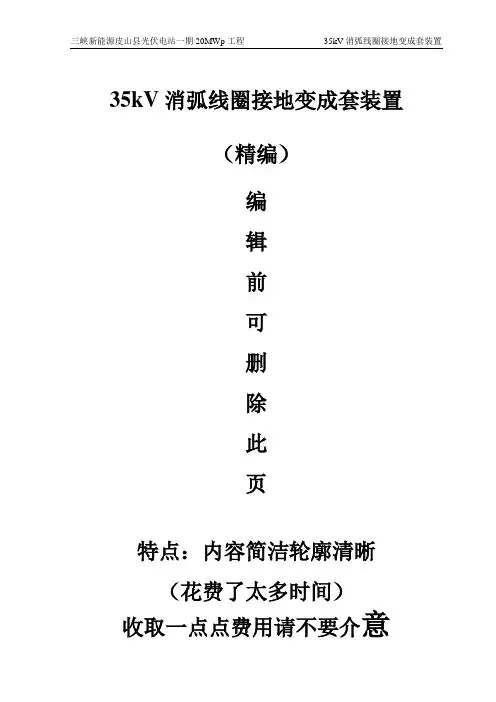

35kV消弧线圈接地变成套装置 （精编） 编 辑 前 可 删 除 此 页 特点：内容简洁轮廓清晰 （花费了太多时间） 收取一点点费用请不要介意
