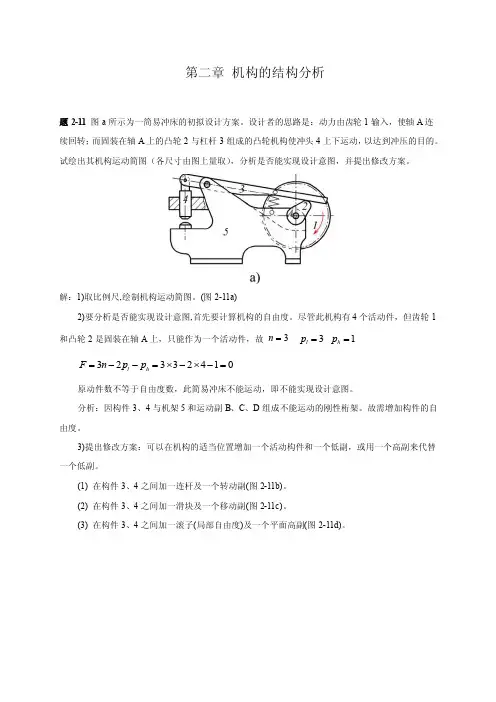

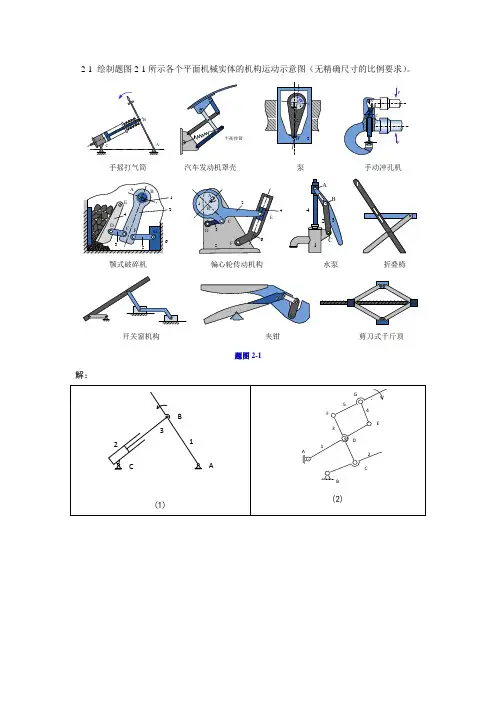

第二章 平面机构的结构分析 题2-1 图a 所示为一简易冲床的初拟设计方案。设计者的思路是：动力由齿轮1输入，使轴A 连续回转；而固装在轴A 上的凸轮2与杠杆3组成的凸轮机构使冲头4上下运动，以达到冲压的目的。试绘出其机构运动简图（各尺寸由图上量取），分析是否能实现设计意图，并提出修 改方案。 解：1)取比例尺,绘制机构运动简图。(图2-1a) 2)要分析是否能 实现设计意图,首先要计算机构的自由度。尽管此 机构有4个活动件，但齿轮1和凸轮2是固装在轴A 上，只能作为一个活动件， 故 3=n 3=l p 1=h p 01423323=-?-?=--=h l p p n F 原动件数不等于自由度数，此简易冲床不能运动，即 不能实现设计意图。 分析：因构件3、4与机架5和运动副B 、C 、D 组成不能运动的刚性桁架。故需增加构件的自由度。 3)提出修改方案：可以在机构的适当位置增加一个活动构件和一个低副，或用一个高副来代替一个低副。 (1) 在构件3、4之间加一连杆及一个转动副(图2-1b)。 (2) 在构件3、4之间加一滑块及一个移动副(图2-1c)。 (3) 在构件3、4之间加一滚子(局部自由度)及一个平 面高副(图2-1d)。 讨论：增加机构自由度的方法一般是在适当位置上添加一个构件（相当于增加3个自由度）和1个低副（相当于引入2个约束），如图2-1（b ）（c ）所示，这样就相当于给机构增加了一个自由度。用一个高副代替一个低副 也可以增加机构自由度，如图2-1（d ）所示。 题2-2 图a 所示为一小型压力机。图上，齿轮1与偏心轮1’为同一构件，绕固定轴心O 连续转动。在齿轮5上开有凸轮轮凹槽，摆杆4上的滚子6嵌在凹槽中，从而使 摆杆4绕C 轴上下摆动。同时，又通过偏心轮1’、连杆2、滑杆3使C 轴上下移动。最后通过在摆杆4的叉槽中的滑块7和铰链G 使冲头8实现冲压运动。试绘制其机构 运动简图，并计算自由度。 解：分析机构的组成： 此机构由偏心轮1’（与齿轮1固结）、连杆2、滑杆3、摆杆4、齿轮5、滚子6、滑块7、冲头8和机架9组 成。偏心轮1’与机架9、连杆2与滑杆3、滑杆3与摆杆4、摆杆4与滚子6、齿轮5与机架9、滑块7与冲头8均组成转动副， 滑杆3与机架9、摆杆4与滑块7、冲头8与机架9均组成移动副，齿轮1与齿轮5、凸轮(槽)5与滚子6组成高 副。故 解法一：7=n 9=l p 2=h p 12927323=-?-?=--=h l p p n F 解法二：8=n 10=l p 2=h p 局部自由度 1='F 1 1210283)2(3=--?-?='-'-+-=F p p p n F h l 题2-3如图a 所示为一新型偏心轮滑阀式真空泵。其偏心轮1绕固定轴A 转动，与外环2固连在一起 的滑阀3在可绕
大作业（二） 凸轮机构设计 （题号：4-A） （一）题目及原始数据···············（二）推杆运动规律及凸轮廓线方程·········（三）程序框图········· （四）计算程序·················
（五）程序计算结果及分析·············（六）凸轮机构图·················（七）心得体会··················（八）参考书··················· 一题目及原始数据 试用计算机辅助设计完成偏置直动滚子推杆盘形凸轮机构的设计 （1）推程运动规律为五次多项式运动规律，回程运动规律为余弦加速度运动规律； （2）打印出原始数据； （3）打印出理论轮廓和实际轮廓的坐标值； （4）打印出推程和回程的最大压力角，以及出现最大压力角时凸轮的相应转角；（5）打印出凸轮实际轮廓曲线的最小曲率半径，以及相应的凸轮转角； （6）打印最后所确定的凸轮的基圆半径。 表一偏置直动滚子推杆盘形凸轮机构的已知参数 题号初选的 基圆半 径 R0/mm 偏距 E/mm 滚子 半径 Rr/m m 推杆行 程 h/mm 许用压力角许用最小曲率半径 [ρamin] [α1] [α2] 4-A 15 5 10 28 30°70?0.3Rr 计算点数：N=90 q1=60; 近休止角δ1 q2=180; 推程运动角δ2 q3=90; 远休止角δ3 q4=90; 回程运动角δ4 二推杆运动规律及凸轮廓线方程推杆运动规律： （1）近休阶段：0o≤δ<60 o s=0；
ds/dδ=0; 2/δd 2 d=0; s （2）推程阶段：60o≤δ<180 o 五次多项式运动规律： Q1=Q-60; s=10*h*Q1*Q1*Q1/(q2*q2*q2)-15*h*Q1*Q1*Q1*Q1/(q2*q2*q2*q2)+6*h*Q1*Q1*Q 1*Q1*Q1/(q2*q2*q2*q2*q2); ds/dδ =30*h*Q1*Q1*QQ/(q2*q2*q2)-60*h*Q1*Q1*Q1*QQ/(q2*q2*q2*q2)+30*h*Q1*Q1*Q 1*Q1*QQ/(q2*q2*q2*q2*q2); 2/δd 2 d=60*h*Q1*QQ*QQ/(q2*q2*q2)-180*h*Q1*Q1*QQ*QQ/((q2*q2*q2*q2))+1 s 20*h*Q1*Q1*Q1*QQ*QQ/((q2*q2*q2*q2*q2)); （3）远休阶段：180o≤δ<270 o s=h=24; ds/dδ=0; 2/δd 2 d=0; s (4)回程阶段：270≤δ<360 Q2=Q-270; s=h*(1+cos(2*Q2/QQ))/2; ds/dδ=-h*sin(2*Q2/QQ); 2/δd 2 d=-2*h*cos(2*Q2/QQ); s 凸轮廓线方程： （1）理论廓线方程： s0=sqrt(r02-e2) x=(s0+s)sinδ+ecosδ y=(s0+s)cosδ-esinδ (2)实际廓线方程 先求x，y的一、二阶导数 dx=(ds/dδ-e)*sin(δ)+(s0+s)*cos(δ);
1. 分别说明下列指令的源操作数和目的操作数各采用什么寻址方式。 （1）MOV AX，2408H （2）MOV CL，0FFH （3）MOV BX，[SI] （4）MOV 5[BX]，BL （5）MOV [BP+100H]，AX （6）MOV [BX+DI]，’$’ （7）MOV DX，ES：[BX+SI] （8）MOV VAL[BP+DI]，DX （9）IN AL，05H （10）MOV DS，AX （1）立即数寻址；寄存器寻址 （2）立即数寻址；寄存器寻址 （3）寄存器间寻址；寄存器寻址 （4）寄存器寻址；寄存器相对寻址 （5）寄存器寻址；寄存器相对寻址 （6）立即数寻址；基址变址寻址 （7）基址变址寻址；寄存器寻址 （8）寄存器寻址；相对基址变址寻址 （9）直接寻址；寄存器寻址 （10）寄存器寻址；寄存器寻址 2 已知：DS=1000H，BX=0200H，SI=02H，内存10200H～10205H 单元的内容分别为10H，2AH，3CH，46H，59H，6BH。下列每条指令执行完后AX 寄存器的内容各是什么？ （1）MOV AX，0200H （2）MOV AX，[200H] （3）MOV AX，BX （4）MOV AX，3[BX] （5）MOV AX，[BX+SI] （6）MOV AX，2[BX+SI] （1）AX=0200H （2）AX=2A10H （3）AX=0200H （4）AX=5946H （5）AX=463CH （6）AX=6B59H
3. 设DS=1000H，ES=2000H，SS=3500H，SI=00A0H，DI=0024H，BX=0100H， BP=0200H， 数据段中变量名为VAL 的偏移地址值为0030H，试说明下列源操作数字段的寻址方式是什 么？物理地址值是多少？ 1）MOV AX，[100H] （2）MOV AX，VAL （3）MOV AX，[BX] （4）MOV AX，ES：[BX] （5）MOV AX，[SI] （6）MOV AX，[BX+10H] （7）MOV AX，[BP] （8）MOV AX，VAL[BP][SI] （9）MOV AX，VAL[BX][DI] （10）MOV AX，[BP][DI] （1）直接，10100H （2）直接，10030H （3）寄存器间接,10100H （4）寄存器间接，20100H （5）寄存器间接,100A0H （6）寄存器相对，10110H （7）寄存器间接，35200H （8）相对基址变址，352D0H （9）相对基址变址，10154H （10）基址变址，35224H 4 若AL=0FFH，BL=13H，指出下列指令执行后标志AF、OF、ZF、SF、PF、CF的状态。 (1) ADD BL, AL (2) SUB BL, AL (3) INC BL (4) NEG BL (5) AND AL, BL (6) MUL BL （1）AF= 1 ， OF= 1 , ZF= 0 , SF= 0 , PF= 1 , CF= 1 （2）AF= 0 ， OF= 0 , ZF= 0 , SF= 0 ，PF= 1 ， CF= 0 （3）AF= 0 ， OF= 0 , ZF= 0 , SF= 0 ，PF= 1 ， CF= 0 （4）AF= 0 ， OF= 0 , ZF= 0 , SF= 1 ，PF= 1 ， CF= 0 （5）AF= 0 ， OF= 0 , ZF= 0 , SF= 0 ，PF= 0 ， CF= 0 （6）AF= 0 ， OF= 0 , ZF= 0 , SF= 0 ，PF= 0 ， CF= 0
第四章 平面机构的力分析 题4-7 机械效益Δ是衡量机构力放大程度的一个重要指标，其定义为在不考虑摩擦的条件下机构的输出力（力矩）与输入力（力矩）之比值，即Δ=d r d r F F M M //=。试求图示各机构在图示位置时的机械效益。图a 所示为一铆钉机，图b 为一小型压力机，图c 为一剪刀。计算所需各尺寸从图中量取。 （a ） (b) (c) 解：(a)作铆钉机的机构运动简图及受力 见下图（a ） 由构件3的力平衡条件有：02343=++R R r F F F 由构件1的力平衡条件有：04121 =++d R R 按上面两式作力的多边形见图（b ）得 θcot ==?d r F F （b ）作压力机的机构运动简图及受力图见（c ） 由滑块5的力平衡条件有：04565=++R R F F G 由构件2的力平衡条件有：0123242 =++R R R 其中 5442R R = 按上面两式作力的多边形见图（d ），得t F G = ? (c) 对A 点取矩时有 b F a F d r ?=? a b =? 其中a 、b 为F r 、F d 两力距离A 点的力臂。t F G = ?
(d) (a) (b)d r R41 F R43 F d G 题4-8 在图示的曲柄滑块机构中，设已知l AB=0.1m，l BC=0.33m，n1=1500r/min（为常数），活塞及其附件的重量G3=21N，连杆质量G2=25N，J S2=0.0425kg·m2，连杆质心S2至曲柄销B的距离l BS2=l BC/3。试确定在图示位置时活塞的惯性力以及连杆的总惯性力。 解：1) 选定比例尺, 绘制机构运动简图。(图(a) ) 2(b) 4-1 (c) 3) 确定惯性力 活塞3 连杆2 （顺时针） (图(a) )
Harbin Institute of Technology 机械原理大作业二 课程名称：机械原理 设计题目：凸轮机构设计 姓名：李清蔚 学号：1140810304 班级：1408103 指导教师：林琳
一.设计题目 设计直动从动件盘形凸轮机构，其原始参数见表 1 表一：凸轮机构原始参数 升程（mm ) 升程 运动 角（o） 升程 运动 规律 升程 许用 压力 角（o） 回程 运动 角（o） 回程 运动 规律 回程 许用 压力 角（o） 远休 止角 （o） 近休 止角 （o） 40 90 等加 等减 速30 50 4-5-6- 7多 项式 60 100 120
二.凸轮推杆运动规律 （1）推程运动规律（等加速等减速运动） 推程F0=90° ①位移方程如下： ②速度方程如下： ③加速度方程如下： （2）回程运动规律（4-5-6-7多项式） 回程，F0=90°，F s=100°，F0’=50°其中回程过程的位移方程，速度方程，加速度方程如下：
三.运动线图及凸轮线图 本题目采用Matlab编程，写出凸轮每一段的运动方程，运用Matlab模拟将凸轮的运动曲线以及凸轮形状表现出来。代码见报告的结尾。 1、程序流程框图 开始 输入凸轮推程回 程的运动方程 输入凸轮基圆偏 距等基本参数 输出ds,dv,da图像 输出压力角、曲率半径图像 输出凸轮的构件形状 结束
2、运动规律ds图像如下： 速度规律dv图像如下： 加速度da规律如下图：
3.凸轮的基圆半径和偏距 以ds/dfψ-s图为基础，可分别作出三条限制线（推程许用压力角的切界限D t d t,回程许用压力角的限制线D t'd t'，起始点压力角许用线B0d'')，以这三条线可确定最小基圆半径及所对应的偏距e,在其下方选择一合适点，即可满足压力角的限制条件。 得图如下：得最小基圆对应的坐标位置O点坐标大约为（13，-50）经计算取偏距e=13mm，r0=51.67mm.
第3章课后习题参考答案 3—1 何谓速度瞬心?相对瞬心与绝对瞬心有何异同点? 答：参考教材30~31页。 3—2 何谓三心定理?何种情况下的瞬心需用三心定理来确定? 答：参考教材31页。 3-3试求图示各机构在图示位置时全部瞬心的位置(用符号P，，直接标注在图上) (a) (b) 答：
答： （10分） (d) （10分） 3-4标出图示的齿轮一连杆组合机构中所有瞬心，并用瞬心法求齿轮1与齿轮3的传动比ω1/ω3。
答：1)瞬新的数目： K=N(N-1)/2=6(6-1)/2=15 2)为求ω1/ω3需求3个瞬心P 16、P 36、P 13的位置 3） ω1/ω3= P 36P 13/P 16P 13=DK/AK 由构件1、3在K 点的速度方向相同，可知ω3与ω1同向。 3-6在图示的四杆机构中，L AB =60mm ，L CD =90mm,L AD =L BC =120mm, ω2=10rad/s,试用瞬心法求： 1)当φ=165°时，点的速度vc ； 2)当φ=165°时，构件3的BC 线上速度最小的一点E 的位置及速度的大小； 3)当V C =0时，φ角之值(有两个解)。 解：1）以选定的比例尺μ机械运动简图（图b ） 2）求vc 定出瞬心p12的位置（图b ） 因p 13为构件3的绝对瞬心，则有 ω3=v B /lBp 13=ω2l AB /μl .Bp 13=10×0.06/0.003× v c =μc p 13ω3=0.003×52×2.56=0.4(m/s) 3)定出构件3的BC 线上速度最小的点线上速度最小的点必与p13点的距离 最近，故丛p13引BC 线的垂线交于点 v E =μl.p 13E ω3=0.003×46.5×
免费版 平面机构的结构分析 1、如图a所示为一简易冲床的初拟设计方案，设计者的思路是：动力由齿轮1输入，使轴A连续回转；而固装在轴A上的凸轮2与杠杆3组成的凸轮机构将使冲头4 上下运动以达到冲压的目的。试绘出其机构运动简图（各尺寸由图上量取），分析其是否能实现设计意图？并提出修改方案。 解1）取比例尺丨绘制其机构运动简图（图b）。 2）分析其是否能实现设计意图。 图a) 由图b可知，n3，p i 4，p h 1，p 0，F 0 故：F 3n (2p l p h p) F 3 3 (2 4 1 0) 0 0 因此，此简单冲床根本不能运动（即由构件3、4与机架5和运动副B、C、D组成不能 运动的刚性桁架），故需要增加机构的自由度。
图b）
3）提出修改方案（图c）。 为了使此机构能运动，应增加机构的自由度（其方法是：可以在机构的适当位置增加一个活动构件和一个低副，或者用一个高副去代替一个低副，其修改方案很多，图给出了其中两种方案）。 D C E ) % ￡ E 图cl）图c2） 2、试画出图示平面机构的运动简图，并计算其自由 度。 图a) 解: n 3，p i 4，P h 0，F 3n 2p i P h 1 Array 图 b） 解: n 4， p i 5，P h 1，F 3n 2 p i P h
3、计算图示平面机构的自由度。将其中的高副化为低副。机构中的原动件用圆弧箭头表示。 解3—1: n 7, p l10, p h 0, F 3n 解3-2：n 8, p l 11 , P h 1 , F 3n 2P i
解3-3：n 9, p l 12 , P h 2, F 3n 2P] p h 1 N 4、试计算图示精压机的自由度
《微机原理与接口技术》第二次作业答案 (C ) A. 10100000B B. 01000001B C. 01000000B D. 10100001B 6.二进制数 10110101B-11011011B （即2014年09月11日）后显示在题目旁边。 一、单项选择题。本大题共 20个小题，每小题 3.0分，： 选项中，只有 ?项是符合题目要求的。 1. “ A 的 ASCII 码值是（） (B ) A. 51H B. 41H C. 61H D. 31H 2. 二进制数10101101 转换为十进制数的值是（ ） (C ) A. 174 B. 175 C. 173 D. 172 3. 十六进制数ECH 转换为十进制数的值是（） (A ) A. 236 B. 235 C. 234 D. 237 4. 设A=186,B=273Q,C=0BBH ，它们之间的关系是 (D ) A. A>B>C B. A A. 11001011B B. 01011010B C. 11011010B D. 01011011B 7.二进制数 10010111B 与11010011B 求和后, ZF 与CF 标志位的值为（） A. 1、1 B. 0、1 C. 1、0 D. 0、0 8. 二进制数 10010111B (B ) 与11010011B 求和后, PF 与OF 标志位的值为（） (A ) A. 1、 1 B. 0、 1 C. 1、 0 D. 0、 0 9. 标志寄存器中属于控制标志位的是（ （D ） A. DF ，OF ，SF B. OF ，CF ，PF C. AF ，OF ，SF D. DF ，IF ，TF 0、0 10. 8088/8086 存储器分段，每个段不超过（ ） (D ) A. 64K 个字 B. 32K 个字节 C. 1兆个字节 D. 64K 个字节 (A ) A. END 语句是一可执行语句 B. END 语句表示程序执仃到此结束 C. END 语句表示源程序到此结束 D. END 语句在汇编后要产生机器码 11.在汇编语言程序中，对 END 语句正确的叙述是（） 第三章 平面机构的运动分析 题3-3 试求图示各机构在图示位置时全部瞬心的位置(用符号P ij 直接标注在图上) 解： 1 P 13(P 34)13 ∞ 题3-4 在图示在齿轮-连杆机构中,试用瞬心法求齿轮1与齿轮3 的传动比w1/w3. P 13 P 23 P 36 3 D 6 52 C 4 B P 16A 1 P 12 解：1）计算此机构所有瞬心的数目 152 ) 1(=-=N N K 2）为求传动比31ωω需求出如下三个瞬心16P 、36P 、13P 如图3-2所示。 3）传动比31ω计算公式为： 13 1613 3631P P P P =ωω 题3-6在图a 所示的四杆机构中，l AB =60mm ，l CD =90mm ，l AD =l BC =120mm ，ω2=10rad/s ，试用瞬心法求： 23 1） 当φ=165°时，点C 的速度Vc ； 2） 当φ=165°时，构件3的BC 线上速度最小的一点E 的位置及速度的大小； 3） 当Vc=0时，φ角之值（有两个解） 解：1) 以选定比例尺,绘制机构运动简图。(图3-3 ) 2）求V C ，定出瞬心P 13的位置。如图3-3（a ） s rad BP l l v l AB AB B 56.213 23=== μωω s m CP v l C 4.0313==ωμ 3）定出构件3的BC 线上速度最小的点E 的位置。 因为BC 线上速度最小的点必与P 13点的距离最近，所以过P 13点引BC 线延长线的垂线交于E 点。如图3-3（a ） s m EP v l E 375.0313==ωμ 4）当0=C v 时，P 13与C 点重合，即AB 与BC 共线有两个位置。作出0=C v 的两个位置。 量得 ?=4.261φ ?=6.2262φ 题3-12 在图示的各机构中，设已知各构件的尺寸、原动件1以等角速度ω1顺时针方向转动。试用图解法求机构在图示位置时构件3上C 点的速度及加速度。 第四章 平面机构的力分析 题4-7 机械效益Δ是衡量机构力放大程度的一个重要指标，其定义为在不考虑摩擦的条件下机构的输出力（力矩）与输入力（力矩）之比值，即Δ=d r d r F F M M //=。试求图示各机构在图示位置时的机械效益。图a 所示为一铆钉机，图b 为一小型压力机，图c 为一剪刀。计算所需各尺寸从图中量取。 （a ） (b) (c) 解：(a)作铆钉机的机构运动简图及受力 见下图（a ） 由构件3的力平衡条件有：02343=++R R r F F F 由构件1的力平衡条件有：04121 =++d R R 按上面两式作力的多边形见图（b ）得 θcot ==?d r F F （b ）作压力机的机构运动简图及受力图见（c ） 由滑块5的力平衡条件有：04565=++R R F F G 由构件2的力平衡条件有：0123242 =++R R R 其中 5442R R = 按上面两式作力的多边形见图（d ），得t F G = ? (c) 对A 点取矩时有 b F a F d r ?=? a b =? 其中a 、b 为F r 、F d 两力距离A 点的力臂。t F G = ? (d) (a)(b) d r R41 F R43 F d G 题4-8 在图示的曲柄滑块机构中，设已知l AB=0.1m，l BC=0.33m，n1=1500r/min（为常数），活塞及其附件的重量G3=21N，连杆质量G2=25N，J S2=0.0425kg·m2，连杆质心S2至曲柄销B的距离l BS2=l BC/3。试确定在图示位置时活塞的惯性力以及连杆的总惯性力。 解：1) 选定比例尺, mm m l 005 .0 = μ绘制机构运动简图。(图(a) ) 2）运动分析：以比例尺vμ作速度多边形，如图(b) 以比例尺 a μ作加速度多边形如图4-1 (c) 2 44 . 23 s m c p a a C ='' =μ2 2 2 2100 s m s p a a S = '' =μ 2 2 2 1 5150 s BC c n l a l a BC t B C= '' = = μ μ α 3) 确定惯性力 活塞3：) ( 3767 3 3 3 3 N a g G a m F C S I = - = - =方向与c p''相反。 连杆2：) ( 5357 2 2 2 2 32 N a g G a m F S S I = - = - =方向与 2 s p'相反。 ) (8. 218 2 2 2 m N J M S I ? = - =α（顺时针） 总惯性力：) ( 5357 2 2 N F F I I = = ') ( 04 .0 2 2 2 m F M l I I h = =(图(a) ) 机械原理大作业（二） 作业名称：机械原理 设计题目：凸轮机构设计 院系：机电工程学院 班级： 设计者： 学号： 指导教师：丁刚陈明 设计时间： 哈尔滨工业大学机械设计 1.设计题目 如图所示直动从动件盘形凸轮机构，根据其原始参数设计该凸轮。 表一：凸轮机构原始参数 序号升程 （mm) 升程运动 角（o） 升程运动 规律 升程许用 压力角 （o） 回程运动 角（o） 回程运动 规律 回程许用 压力角 （o） 远休止角 （o） 近休止角 （o） 12 80 150 正弦加速 度30 100 正弦加速 度 60 60 50 2.凸轮推杆运动规律 (1)推杆升程运动方程 S=h[φ/Φ0-sin(2πφ/Φ0)] V=hω1/Φ0[1-cos(2πφ/Φ0)] a=2πhω12sin(2πφ/Φ0)/Φ02 式中： h=150，Φ0=5π/6，0<=φ<=Φ0，ω1=1（为方便计算） (2)推杆回程运动方程 S=h[1-T/Φ1+sin(2πT/Φ1)/2π] V= -hω1/Φ1[1-cos(2πT/Φ1)] a= -2πhω12sin(2πT/Φ1)/Φ12 式中： h=150，Φ1=5π/9，7π/6<=φ<=31π/18，T=φ-7π/6 3.运动线图及凸轮线图 运动线图： 用Matlab编程所得源程序如下： t=0:pi/500:2*pi; w1=1;h=150; leng=length(t); for m=1:leng; if t(m)<=5*pi/6 S(m) = h*(t(m)/(5*pi/6)-sin(2*pi*t(m)/(5*pi/6))/(2*pi)); v(m)=h*w1*(1-cos(2*pi*t(m)/(5*pi/6)))/(5*pi/6); a(m)=2*h*w1*w1*sin(2*pi*t(m)/(5*pi/6))/((5*pi/6)*(5*pi/6)); % 求退程位移，速度，加速度 elseif t(m)<=7*pi/6 S(m)=h; v(m)=0; a(m)=0; % 求远休止位移，速度，加速度 elseif t(m)<=31*pi/18 T(m)=t(m)-21*pi/18; S(m)=h*(1-T(m)/(5*pi/9)+sin(2*pi*T(m)/(5*pi/9))/(2*pi)); v(m)=-h/(5*pi/9)*(1-cos(2*pi*T(m)/(5*pi/9))); a(m)=-2*pi*h/(5*pi/9)^2*sin(2*pi*T(m)/(5*pi/9)); % 求回程位移，速度，加速度 2013年9月份考试机械原理第二次作业 一、单项选择题（本大题共40分，共 20 小题，每小题 2 分） 1. 一个平面运动链的原动件数目小于此运动链的自由度数下时，则此运动链( )。 A. 具有确定的相对运动 B. 只能作有限的相对运动 C. 运动不能确定 D. 不能运动 2. 若从动件的运动规律选择为等加速等减速运动规律、简谐运动规律或正弦加速度运动规律，当把凸轮转速提高一倍时，从动件的加速度是原来的( ) 倍。 A. 1； B. 2； C. 4； D. 8 3. 增加凸轮机构的偏距圆半径，其压力角( )。 A. 增大 B. 减小 C. 可能增大，也可能减小 4. 在设计几何锁合式凸轮机构时，( )。 A. 只要控制推程最大压力角 B. 要同时控制推程和回程最大压力角 C. 只要控制回程最大压力角 5. 在进行周转轮系的运动分析时，将运动分析的参考系选择为( )，使周转轮 系转化成“定轴轮系”，齿轮相对转速之间的关系就可以用定轴轮系传动比的 计算公式，再利用相对转速与绝对转速之间的关系，便可以完成轮系的运动分析。 A. 中心轮 B. 行星轮 C. 系杆 D. 以上都不对 6. 已知一滚子接触摆动从动件盘形凸轮机构，因滚子损坏，更换了一个外径与原滚子不同的新滚子，则更换滚子后( )。 A. 从动件运动规律发生变化，而从动件最大摆角不变 B. 从动件最大摆角发生变化，而从动件运动规律不变 C. 从动件最大摆角和从动件运动规律均不变 D. 从动件最大摆角和从动件运动规律均发生变化 7. 图示一变直径带轮。设该带轮材料均匀，制造安装正确，当它绕AA轴线回 转时处于（）状态。 A. 静不平衡 B. 静平衡 C. 不平衡 D. 动平衡 8. 选择轮系中各轮齿数时满足的装配条件关系式，主要内容为（）。 A. 两个 免费 版 平面机构的结构分析 1、如图a 所示为一简易冲床的初拟设计方案，设计者的思路是：动力由齿轮1输入，使轴A 连续回转；而固装在轴A 上的凸轮2与杠杆3组成的凸轮机构将使冲头4上下运动以达到冲压的目的。试绘出其机构运动简图（各尺寸由图上量取），分析其是否能实现设计意图？并提出修改方案。 解 1）取比例尺l μ绘制其机构运动简图（图b ）。 2）分析其是否能实现设计意图。 图 a ） 由图b 可知，3=n ，4=l p ，1=h p ，0='p ，0='F 故：00)0142(33)2(3=--+?-?='-'-+-=F p p p n F h l 因此，此简单冲床根本不能运动（即由构件3、4与机架5和运动副B 、C 、D 组成不能运动的刚性桁架），故需要增加机构的自由度。 图 b ） 3）提出修改方案（图c ）。 为了使此机构能运动，应增加机构的自由度（其方法是：可以在机构的适当位置增加一个活动构件和一个低副，或者用一个高副去代替一个低副，其修改方案很多，图c 给出了其中两种方案）。 图 c1） 图 c2） 2、试画出图示平面机构的运动简图，并计算其自由度。 图a ） 解：3=n ，4=l p ，0=h p ，123=--=h l p p n F 图 b ） 解：4=n ，5=l p ，1=h p ，123=--=h l p p n F 3、计算图示平面机构的自由度。将其中的高副化为低副。机构中的原动件用圆弧箭头表示。 3－1 解3－1：7=n ，10=l p ，0=h p ，123=--=h l p p n F ，C 、E 复合铰链。 3－2 解3－2：8=n ，11=l p ，1=h p ，123=--=h l p p n F ，局部自由度 3－3 解3－3：9=n ，12=l p ，2=h p ，123=--=h l p p n F 4、试计算图示精压机的自由度 解：10=n ，15=l p ，0=h p 解：11=n ，17=l p ，0=h p （其中E 、D 及H 均为复合铰链） （其中C 、F 、K 均为复合铰链） 5、图示为一内燃机的机构简图，试计算其自由度，并分析组成此机构的基本杆组。又如在该机构中改选EG 为原动件，试问组成此机构的基本杆组是否与前者有所不同。 解1）计算此机构的自由度 2）取构件AB 为原动件时 机构的基本杆组图为 此机构为 Ⅱ 级机构 3）取构件EG 为原动件时 此机构的基本杆组图为 此机构为 Ⅲ 级机构 平面机构的运动分析 1、试求图示各机构在图示位置时全部瞬心的位置（用符号ij P 直接标注在图上）。 2、在图a 所示的四杆机构中，AB l =60mm ，CD l =90mm ，AD l =BC l =120mm ，2ω=10rad/s ，试用瞬心法求： 1） 当?=ο165时，点C 的速度C v ? ； 2） 当?=ο 165时，构件3的BC 线上速度最小的一点E 的位置及其速度的大小； 3）当C v ? =0 时，?角之值（有两个解）。 解1）以选定的比例尺l μ作机构运动简图（图b ）。 b) 2）求C v ? ，定出瞬心13P 的位置（图b ） 因13p 为构件3的绝对速度瞬心，则有： 3）定出构件3的BC 线上速度最小的点E 的位置 因BC 线上速度最小之点必与13P 点的距离最近，故从13P 引BC 线的垂线交于点E ，由图可得： 4）定出C v ? =0时机构的两个位置（作于 图C 处），量出 ?=6.2262? c) 第二章机构的结构分析 一、填空与选择题 1、B、A 2、由两构件直接接触而产生的具有某种相对 运动 3、低副，高副，2，1 4、后者有作为机架的固定构件 5、自由度的数目等于原动件的数目；运动不确定或机构被破坏 6、√ 7、 8、1 9、受力情况 10、原动件、机架、若干个基本杆组 11、A、B 12、C 13、C 二、绘制机构简图 1、计算自由度 7, 9，2 323×7-2×9-2=1 2、3、 4、 三、自由度计算 (a)E处为局部自由度；F处(或G处)为虚约束 计算自由度 4，5，1 323×4-2×5-1=1 自由度的数目等于原动件的数目所以该机构具有确定的运动。 (b) E处(或F处)为虚约束 计算自由度 5，7，0 323×5-2×7=1 自由度的数目等于原动件的数目所以该机构具有确定的运动。 (c) B处为局部自由度；F处为复合铰链；J处(或K处)为虚约 束 计算自由度 9，12，2 323×9-2×12-2=1 自由度的数目等于原动件的数目所以该机构具有确定的运 动。 (d) B处为局部自由度；C处为复合铰链；G处(或I处)为虚约束 计算自由度 7，9，1 323×7-2×9-1=2 自由度的数目大于原动件的数目所以该机构不具有确定的运动。 (e) 构件(或)及其两端的转动副引入一个虚约束 计算自由度 3，4，0 323×3-2×4=1 自由度的数目等于原动件的数目所以该机构具有确定的运动。 (f) C处为复合铰链； 计算自由度 7，10，0 323×7-2×10=1 自由度的数目等于原动件的数目所以该机构具有确定的运动。 (g) B处为局部自由度；F处为复合铰链；E处(或D处)为虚约束 计算自由度 6，8，1 323×6-2×8-1=1 (h)去掉杆8此处存在虚约束；B和C处为复合铰链 计算自由度 7，10，0 323×7-2×10=1 机械原理大作业二 课程名称： _______ 设计题目： 凸轮机构设计 院 系： ------------------------- 班 级： _________________________ 设计者： ________________________ 学 号： _________________________ 指导教师： ______________________ 哈尔滨工业大学 Harbin I nstituteof Techndogy 设计题目 如右图所示直动从动件盘形凸轮机构，选择一组凸轮机构的原始参数, 据此设计该凸轮机构。 凸轮机构原始参数 二.凸轮推杆升程、回程运动方程及推杆位移、速度、加速度线图 凸轮推杆升程运动方程：冷3唱—亦（中］ 156 12 .. v 」1 - cos()] 兀1 5 374.4 2 12 ? a 1si n( ) 兀 1 5 % t 表示转角， s 表示位移 t=0:0.01:5*pi/6; %升程阶段 s= [(6*t)/(5*pi)- 1/(2*pi)*si n(12*t/5)]*130; hold on plot(t,s); t= 5*pi/6:0.01:pi; %远休止阶段 s=130; hold on plot(t,s); t=pi:0.01:14*pi/9; %回程阶段 s=65*[1+cos(9*(t-pi)/5)]; hold on plot(t,s); t=14*pi/9:0.01:2*pi; %近休止阶段 s=0; hold on plot(t,s); grid on % t表示转角，令3 1=1 t=0:0.01:5*pi/6; %升程阶段v=156*1*[1-cos(12*t/5)]/pi hold on plot(t,v); t= 5*pi/6:0.01:pi; %远休止阶段 机械原理作业集（第2版） 参考答案 （注：由于作图误差，图解法的答案仅供参考） 第一章绪论 1-1~1-2略 第二章平面机构的结构分析 2-1 2-2 2-3 F=1 2-4 F=1 2-5 F=1 2-6 F=1 2-7 F=0机构不能运动。 2-8 F=1 2-9 F=1 2-10 F=1 2-11 F=2 2-12 F=1 2-13 F=1 2为原动件，为II级机构。 8为原动件，为III级机构。 2-14 F=1，III级机构。 2-15 F=1，II级机构。 2-16 F=1，II级机构。F=1，II级机构。 第三章平面机构的运动分析 3-1 3-2（1）转动中心、垂直导路方向的无穷远处、通过接触点的公法线上（2）P ad （3）铰链，矢量方程可解；作组成组成移动副的两活动构件上重合点的运动分析时，如果铰链点不在导路上 （4） 、 （5）相等 （6） 同一构件上任意三点构成的图形与速度图（或加速度图）中代表该三点绝对速度（或加速度）的矢量端点构成的图形， 一致 ；已知某构件上两点的速度，可方便求出第三点的速度。 （7）由于牵连构件的运动为转动，使得相对速度的方向不断变化。 3-3 16 1336133 1P P P P =ωω 3-4 略 3-5（1）080m /s C v .=（2）0.72m /s E v = （3） ?=26°、227° 3-6~3-9 略 3-10（a ）、（b ）存在， （c ）、（d ）不存在。 3-11~3-16 略 3-17 第四章 平面机构的力分析、摩擦及机械的效率 4-1 4-2 4-3 )sin )(( 2 11212 l l l l l l f f V ++ +=θ 4-4 F =1430N 4-5~4-9略 2 32/95.110 s m v -==ωB v JI v 1—1填空题： 1．机械是机器和机构的总称。 机械原理课程的研究内容是有关机械的基本理论问题。 2．各种机构都是用来传递与变换运动和力的可动的装置。 如：齿轮机构、连杆机构、凸轮机构等。 3．凡用来完成有用功的机器是工作机。 如：机床、起重机、纺织机等。 凡将其它形式的能量转换为机械能的机器是原动机。 如：电动机、蒸气机、内燃机等。 4．在机器中，零件是制造的单元，构件是运动的单元。 5．机器中的构件可以是单一的零件，也可以是由多个零件装配成的刚性结构。 在机械原理课程中，我们将构件作为研究的基本单元。 6．两个构件直接接触形成的可动联接称为运动副。 7．面接触的运动副称为低副，如移动副、转动副等。 点或面接触的运动副称为高副，如凸轮副、齿轮副等。 8．构件通过运动副的连接而构成的可相对运动的系统是运动链，若组成运动链的各构件构成首尾封闭的系统称为闭链，若未构成首尾封闭的系统称为开链。 9．在运动链中，如果将其中一个构件固定而成为机架，则该运动链便成为机构。10．平面机构是指组成机构的各个构件均在同一个平面上运动。 11．在平面机构中，平面低副提供 2 个约束，平面高副提供 1 个约束。12．机构具有确定运动时所必须给定的独立运动参数的数目称为机构的自由度。13．机构具有确定运动的条件是机构的原动件数目应等于机构的自由度的数目。1—2试画出图示平面机构的机构示意图，并计算自由度（步骤：1）列出完整公式，2） 带入数据，3）写出结果）。其中： 图a) 唧筒机构――用于水井的半自动汲水机构。图中水管4直通水下，当使用者来回摆动手柄2时，活塞3将上下移动，从而汲出井水。 解：自由度计算：画出机构示意图： n= 3 p L= 4 p H= 0 p'= 0 F'= 0 F=3n－(2p l＋p h－p′)－F′ = 3×3－（2×4＋0－0）－0 = 1 图b) 缝纫机针杆机构原动件1绕铰链A作整周转动，使得滑块2沿滑槽滑动，同时针杆作上下移动，完成缝线动作。 解：自由度计算：画出机构示意图： n= 3 p L= 4 p H= 0 p'= 0 F'= 0 F=3n－(2p l＋p h－p′)－F′ = 3×3－(2×4＋0－0)－0 = 1 1—3试绘出图a)所示偏心回转油泵机构的运动简图(各部分尺寸由图中直接量观察方向 3 2 4 1 4 3 2 1 第二章 机构的结构分析 题2-11 图a 所示为一简易冲床的初拟设计方案。设计者的思路是：动力由齿轮1输入，使轴A 连续回转；而固装在轴A 上的凸轮2与杠杆3组成的凸轮机构使冲头4上下运动，以达到冲压的目的。试绘出其机构运动简图（各尺寸由图上量取），分析是否能实现设计意图，并提出修改方案。 解：1)取比例尺,绘制机构运动简图。(图2-11a) 2)要分析是否能实现设计意图,首先要计算机构的自由度。尽管此机构有4个活动件，但齿轮1和凸轮2是固装在轴A 上，只能作为一个活动件，故 3=n 3=l p 1=h p 01423323=-?-?=--=h l p p n F 原动件数不等于自由度数，此简易冲床不能运动，即不能实现设计意图。 分析：因构件3、4与机架5和运动副B 、C 、D 组成不能运动的刚性桁架。故需增加构件的自由度。 3)提出修改方案：可以在机构的适当位置增加一个活动构件和一个低副，或用一个高副来代替一个低副。 (1) 在构件3、4之间加一连杆及一个转动副(图2-11b)。 (2) 在构件3、4之间加一滑块及一个移动副(图2-11c)。 (3) 在构件3、4之间加一滚子(局部自由度)及一个平面高副(图2-11d)。 1 1 (c) 题2-11 (d) 5 4 3 6 4 (a) 5 3 2 5 2 1 5 43 6 4 2 6 (b) 3 2 1 讨论：增加机构自由度的方法一般是在适当位置上添加一个构件（相当于增加3个自由度）和1个低副（相当于引入2个约束），如图2-1（b ）（c ）所示，这样就相当于给机构增加了一个自由度。用一个高副代替一个低副也可以增加机构自由度，如图2-1（d ）所示。 题2-12 图a 所示为一小型压力机。图上，齿轮1与偏心轮1’为同一构件，绕固定轴心O 连续转动。在齿轮5上开有凸轮轮凹槽，摆杆4上的滚子6嵌在凹槽中，从而使摆杆4绕C 轴上下摆动。同时，又通过偏心轮1’、连杆2、滑杆3使C 轴上下移动。最后通过在摆杆4的叉槽中的滑块7和铰链G 使冲头8实现冲压运动。试绘制其机构运动简图，并计算自由度。 解：分析机构的组成： 此机构由偏心轮1’（与齿轮1固结）、连杆2、滑杆3、摆杆4、齿轮5、滚子6、滑块7、冲头8和机架9组成。偏心轮1’与机架9、连杆2与滑杆3、滑杆3与摆杆4、摆杆4与滚子6、齿轮5西北工业大学机械原理课后答案第3章-1
