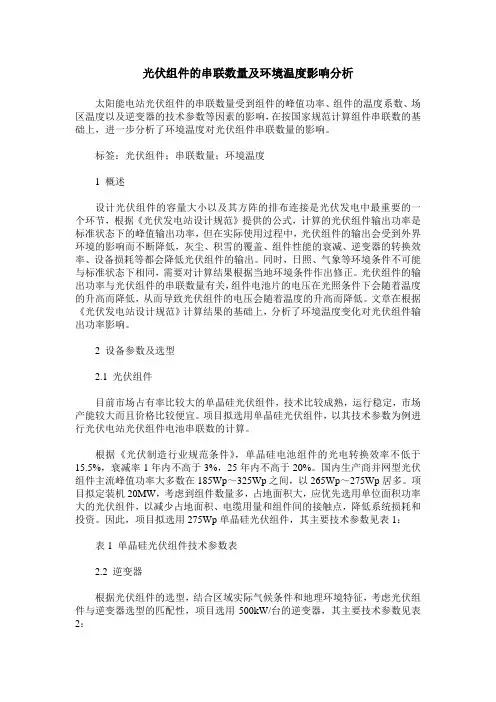

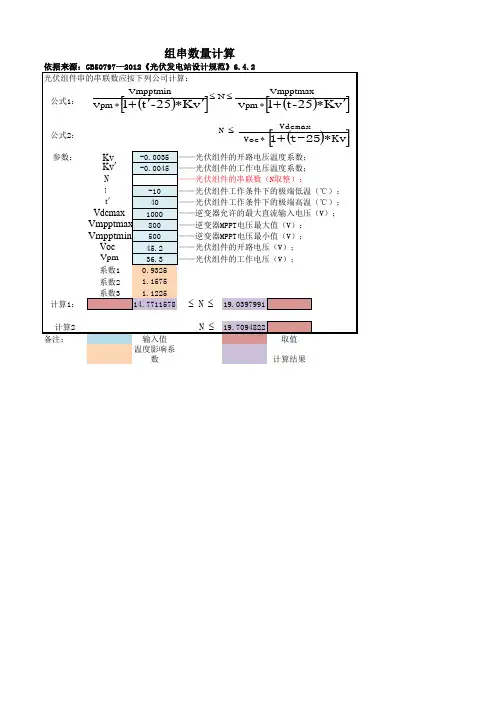

光伏电站不同电压系统直流侧串联数
1MWp光伏阵列。光伏阵列所处纬度：35°；光伏组件为60片多晶硅265W组件，其中Vmppt＝30.8V，Imppt＝8.6A；
1000V系统的组串数采用22，组串并联数182回；组件至汇流箱电缆采用1×4mm2；汇流箱采用16回路汇流箱，对应数量取11台，汇流箱出线电缆截面相应采用1×70mm2。
1500V系统的组串数采用34，组串并联数112回；组件至汇流箱电缆采用1×4mm2；汇流箱采用16回路汇流箱，对应数量取7台，汇流箱出线电缆截面相应采用1×70mm2。
光伏发电系统的效率最优化研究 在能源枯竭与环境污染问题日益严重的当今世界,光伏发电成为可再生能源领域中最清洁、最现实、最有大规模开发利用前景的发电方式之一。然而,光伏电池的输出特性具有强烈的非线性,且受外界环境因素影响大,所以如何有效的利用太阳能,提高太阳能利用效率,成为太阳能利用中一个迫切需要解决的问题。本文以光伏发电系统为研究对象,以最大限度利用太阳能为主要目标,展开了光伏发电系统效率最优化的理论和实验研究。 具体说来,本文的主要研究内容可归纳如下: 一、概述了光伏发电系统的组成,根据不同场合的需要,对光伏发电系统进行了分类,并介绍了目前我国光伏发电技术的应用。在此基础上,详细分析了光伏电池板的工作原理,采用MATLAB对同一光照强度下的光伏电池模型进行仿真,并将具有强寻优能力的仿真软件1st0pt率先用在光伏电池模型的仿真上,得出光照强度不断变化条件下的电流—电压,功率—电压的二维曲线,并且得出电流—电压—光照和功率—电压—光照的三维曲线。仿真曲线很直观地表示出电池的输出电流和电压的对应关系,同时也表明:光伏电池既非恒压源,也非恒流源,它不可能为负载提供任意大的功率;光伏电池特性具有强烈的非线性,并且其输出功率受到日照等周围环
境因素的影响。 二、在实验室现有的110W。光伏电池的基础上,分别对光照不变和光照变化条件下的光伏电池进行实验测试,并将实验数据拟合成曲线,从而得到110W。光伏电池的实际输出特性曲线,实际输出曲线不仅很好地表明了光伏电池输出特性强烈的非线性,而且对以后的仿真研究有很大的实际价值,为实验验证打下了基础。 三、分析比较了几种传统光伏发电系统效率优化方法的优缺点。定电压跟踪法实现比较简单、稳定,然而其控制精度差,必须人工干预才能良好运行;电导增量法可以使输出端电压比较平稳,然而整个系统比较复杂,费用较高;功率回授法实现比较方便,但是稳定性及可靠性不理想,实际使用中不常用;扰动观察法控制简单,容易实现,但可能会发生振荡和误判现象。在实验室110W_p光伏电池参数的基础上,采用扰动观察法,对光伏发电系统进行仿真研究,仿真结果表明采用扰动观察法会导致在最大功率点附近产生功率损失。 四、提出了一种基于遗传算法的光伏发电系统的效率优化算法,尝试将遗传算法用在光伏发电系统优化问题中。遗传算法将问题的求解表示成“染色体”,将其置于问题的“环境”中,根据适者生存的原则,从中选择出适应环境的“染色体”进行复制,即再生,通过交叉、变异两种基因操作产生出新一代更适合环境的“染色体”群,这样一代代不断改进,最后收敛到

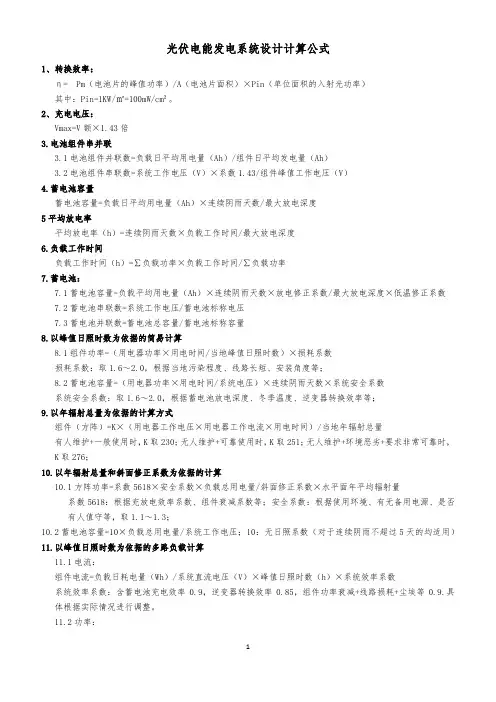

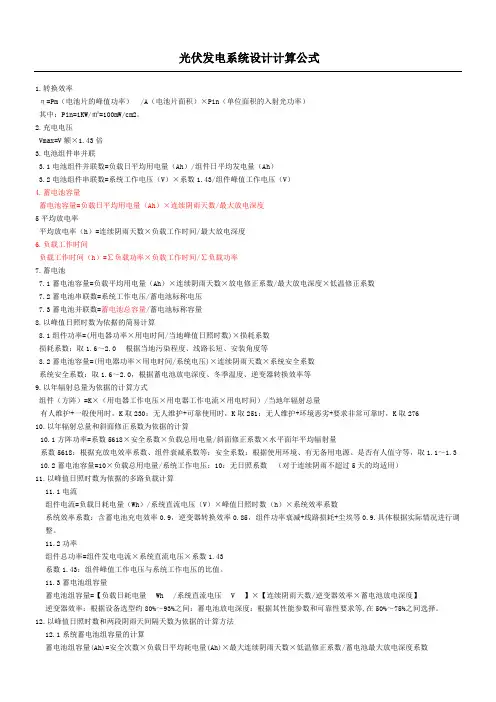

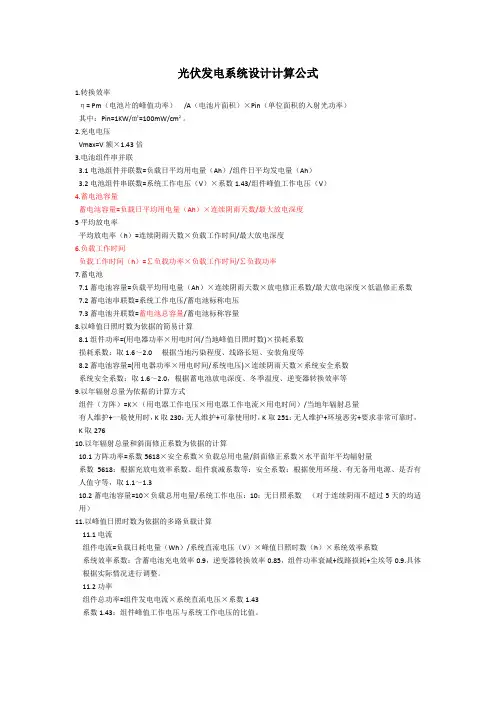

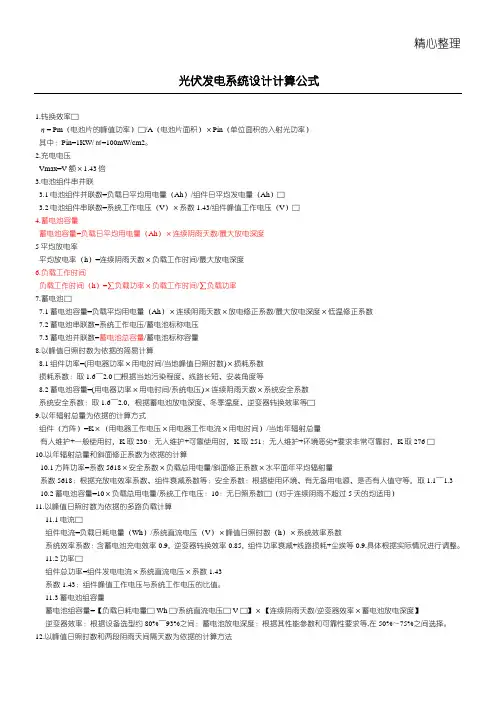

光伏发电系统设计计算公式 1、转换效率： η= Pm（电池片的峰值功率）/A（电池片面积）×Pin（单位面积的入射光功率） 其中：Pin=1KW/㎡=100mW/cm2。 2、充电电压： Vmax=V额×1.43倍 3.电池组件串并联 3.1电池组件并联数=负载日平均用电量（Ah）/组件日平均发电量（Ah） 3.2电池组件串联数=系统工作电压（V）×系数1.43/组件峰值工作电压（V） 4.蓄电池容量 蓄电池容量=负载日平均用电量（Ah）×连续阴雨天数/最大放电深度 5平均放电率 平均放电率（h）=连续阴雨天数×负载工作时间/最大放电深度 6.负载工作时间 负载工作时间（h）=∑负载功率×负载工作时间/∑负载功率 7.蓄电池： 7.1蓄电池容量=负载平均用电量（Ah）×连续阴雨天数×放电修正系数/最大放电深度×低温修正系数 7.2蓄电池串联数=系统工作电压/蓄电池标称电压 7.3蓄电池并联数=蓄电池总容量/蓄电池标称容量 8.以峰值日照时数为依据的简易计算 8.1组件功率=（用电器功率×用电时间/当地峰值日照时数）×损耗系数 损耗系数：取1.6～2.0，根据当地污染程度、线路长短、安装角度等； 8.2蓄电池容量=（用电器功率×用电时间/系统电压）×连续阴雨天数×系统安全系数 系统安全系数：取1.6～2.0，根据蓄电池放电深度、冬季温度、逆变器转换效率等； 9.以年辐射总量为依据的计算方式 组件（方阵）=K×（用电器工作电压×用电器工作电流×用电时间）/当地年辐射总量 有人维护+一般使用时，K取230；无人维护+可靠使用时，K取251；无人维护+环境恶劣+要求非常可靠时，K取276； 10.以年辐射总量和斜面修正系数为依据的计算 10.1方阵功率=系数5618×安全系数×负载总用电量/斜面修正系数×水平面年平均辐射量 系数5618：根据充放电效率系数、组件衰减系数等；安全系数：根据使用环境、有无备用电源、是否有人值守等，取1.1～1.3； 10.2蓄电池容量=10×负载总用电量/系统工作电压；10：无日照系数（对于连续阴雨不超过5天的均适用） 11.以峰值日照时数为依据的多路负载计算 11.1电流： 组件电流=负载日耗电量（Wh）/系统直流电压（V）×峰值日照时数（h）×系统效率系数 系统效率系数：含蓄电池充电效率0.9，逆变器转换效率0.85，组件功率衰减+线路损耗+尘埃等0.9.具体根据实际情况进行调整。 11.2功率：
太阳能光伏系统在变电站直流系统中的应用 摘要：太阳能是资源最丰富的可再生能源，具有独特的优势和巨大的开发利用潜力。充分利用太阳能有利于保持人与自然的和谐相处及能源与环境的协调发展。进入21世纪以来，世界太阳能光伏发电产业快速发展，市场应用规模迅速扩大，中国光伏产业在国家大型工程项目、推广计划和国际合作项目的推动下，正以前所未有的速度迅速发展。随着太阳能光伏电池价格的逐渐降低，变电站使用太阳能供电已经成为可能。 关键字：太阳能光伏，光伏直流系统，光伏控制器 太阳能是资源最丰富的可再生能源，具有独特的优势和巨大的开发利用潜力。充分利用太阳能有利于保持人与自然的和谐相处及能源与环境的协调发展。进入21世纪以来，世界太阳能光伏发电产业快速发展，市场应用规模迅速扩大，中国光伏产业在国家大型工程项目、推广计划和国际合作项目的推动下，正以前所未有的速度迅速发展。随着太阳能光伏电池价格的逐渐降低，变电站使用太阳能供电已经成为可能。
2110kV变电站光伏直流系统的应用 110kV变电站作为典型的无人值守变电站，其直流负荷正常不超过1kW，配置的蓄电池容量为200Ah，直流充电机的额定电压、额定电流分别为220V、40A，太阳能光伏直流系统110kV变电站试用非常理想。变电站直流系统为独立的太阳能发电系统，在白天有日照的情况下，由太阳能光伏系统产生的电能向变电站内的直流系统供电，同时再和变电站原有的交直流系统连接。通过光伏控制器来实现当光伏发电系统发电量不足时的电源自动切换，增强直流系统供电的可靠性。变电站光伏直流系统原理图见图1所示。 太阳能光伏系统在变电站直流系统中的应用 图1变电站太阳能光伏直流系统连接原理图 3变电站光伏直流系统的特点 在变电站原有直流系统的基础上，增加了太阳能电池组件和光伏控制器，太阳能电池组件方阵在太阳光的照射下产生并输出电能，经光伏控制器稳压后输出至直流系统的合闸母线上。在充电机输出回路上加防反二极管(实际上，在光伏控制
光伏电站监控系统 PMU（Power Management Unit）是本公司自主开发的光伏监控产品，与本公司研发的逆变器连用，可以方 便用户记录光伏电站的发电量，运行状态，是否出现错误等信息。PMU广泛应用于发电厂、办公大楼、商 场酒店、生活小区等区域的太阳能发电设备的管理。 PMU的特点是结构简单、可靠性高、功能较强、维护方便。 PMU通过RS485总线与逆变器相连，并通过TCP/IP与PC机连接，同时，一台PMU可接多达10台光伏逆变器和多台PC机，组网监控，适用于中小型发电场所。 图1-1表明：PMU在光伏发电站中充当中位机（连接PC机和逆变器的桥梁），PMU通过RS485通讯总线与逆变器通讯，能获取并存储逆变器至少三年的数据，然后通过TCP/IP将数据传到PC机的AS Control软件上，用户可以坐在家里通过AS Control直接查看数据，而不用到光伏电站现场。图1-1 光伏发电系统客户终端示意图 1. 专用监控主板 2. 10/100M以太网卡控制器
3. 1G NandFlash存储容量 4. 丰富的外部接口(I/O): 一个RS485通讯口 一个网线口，10/100(BASE-T） 一个MiniUSB-B接口 5. 支持ACTIVESYNC同步通讯 PMU采用最新WINCE6.0系统,可以配合上位机程序AS Control使用，具体的AS Control的使用方法请参考AS Control的使用说明。 1.数据实时更新； 2.多用户同时监控多台逆变器； 3.高可靠性、低功耗； 4.接口丰富：RS485、USB、RJ45，扩展方便。 PMU只能安装在室内使用，若超出下列范围可能导致PMU的损坏。另外，过热，过冷，浸在水中或遇火， 强烈撞击都会损坏PMU。 存储容量：1GByte 输入电压：7.5VDC 输入电流：1A 机器功耗：1W o工作温度范围：-10 - +40C o存储温度范围：-20 - +60C 湿度范围：0% - 98% 连接时间与速度视网络状况，正常网络状态下：AS Control与PMU连接不超过3分钟，PMU与逆变器的连接也不超过3分钟(单台连接)。 通信接口连接方式限制距离 USB接口 MiniUSB_B MAX. 2 m Ethernet RJ45 MAX. 100 m RS485 RJ45 MAX. 300 m
光伏电站发电效率的计算与监测 1、影响光伏电站发电量的主要因素 光伏发电系统的总效率主要由光伏阵列的效率、逆变器的效率、交流并网效率三部分组成。 1.1光伏阵列效率： 光伏阵列的直流输出功率与标称功率之比。光伏阵列在能量转换与传输过程中影响光伏阵列效率的损失主要包括：组件匹配损失、表面尘埃遮挡损失、不可利用的太阳辐射损失、温度的影响以及直流线路损失等。 1.2逆变器的转换效率: 逆变器输出的交流电功率与直流输入功率之比。影响逆变器转换效率的损失主要包括：逆变器交直流转换造成的能量损失、最大功率点跟踪（MPPT）精度损失等。 1.3交流配电设备效率： 即从逆变器输出至高压电网的传输效率，其中影响交流配电设备效率的损失最主要是：升压变压器的损耗和交流电气连接的线路损耗。 1.4系统发电量的衰减： 晶硅光伏组件在光照及常规大气环境中使用造成的输出功率衰减。 在光伏电站各系统设备正常运行的情况下，影响光伏电站发电量的主要因素为光伏组件表面尘埃遮挡所造成太阳辐射损失。 2、光伏电站发电效率测试原理 2.1光伏电站整体发电效率测试原理 整体发电效率E PR公式为： E PDR PR PT = —PDR为测试时间间隔(t?)内的实际发电量；—PT为测试时间间隔(t?)内的理论发电量；
理论发电量PT 公式中： i o I T I =，为光伏电站测试时间间隔(t ?)内对应STC 条件下的实际有效发电时间； －P 为光伏电站STC 条件下组件容量标称值； －I 0为STC 条件下太阳辐射总量值，Io =1000 w/m 2； －Ii 为测试时间内的总太阳辐射值。 2.2光伏电站整体效率测试（小时、日、月、年） 气象仪能够记录每小时的辐射总量，将数据传至监控中心。 2.2.1光伏电站小时效率测试 根据2.1公式，光伏电站1小时的发电效率PR H i H i PDR PR PT = 0I I i i T = —PDRi ，光伏电站1小时实际发电量，关口计量表通讯至监控系统获得； —P ，光伏电站STC 条件下光伏电站总容量标称值； —Ti ，光伏电站1小时内发电有效时间； —Ii ，1小时内最佳角度总辐射总量，气象设备采集通讯至监控系统获得； —I 0=1000w/m 2 。 2.2.2光伏电站日效率测试 根据气象设备计算的每日的辐射总量，计算每日的电站整体发电效率PR D D PDR PR PT = 0I I T = —PDR ，每日N 小时的实际发电量，关口计量表通讯至监控系统获得； —P ，光伏电站STC 条件下光伏电站总容量标称值； —T ，光伏电站每日发电有效小时数
光伏电厂电力监控系统安全防护技术方案 编制： 审核： 批准： 单位名称（加盖公章） 2017 年6月22日
一、方案编制依据 《中华人民共和国计算机信息系统安全保护条例》国务院1994年147号令（2011年修订） 《电力监控系统安全防护规定》中华人民共和国国家发展和改革委员会2014年第14号令 《电力行业网络与信息安全管理办法》国能安全〔2014〕317号 《电力行业等级保护管理办法》国能安全〔2014〕318号 《电力监控系统安全防护总体方案》国能安全〔2015〕36号 二、总体目标和原则 (一)总体目标 确保新特汇能电厂电力监控系统和电力调度数据网络的安全，抵御黑客、病毒、恶意代码等各种形式的恶意破坏和攻击，特别是抵御集团式攻击，防止电力监控系统的崩溃或瘫痪，以及由此造成的电力系统事故或大面积停电事故。 (二)总体原则 坚持“安全分区、网络专用、横向隔离、纵向认证”总体原则，重点强化边界防护，提高内部安全防护能力，保证电力生产控制系统及重要数据的安全。 三、安全防护方案 (一)电力监控系统概述 1.分散控制系统（DCS） 无 2.网络监控系统（SCADA） 本厂SCADA系统包括（2）台主机兼工作站、（4）台工作站，操作系统主要采用LINUX 系统，数据库主要采用MySQL数据库。系统外部通信接口如下，均采用TCP/IP协议进行数据通讯：
3.相量测量装置（PMU） 无。 4.电能量采集装置 本厂电能采集装置采用兰吉尔FFG_Plus，电能表通过RS485与电能采集装置进行数据传输，后经过采集装置通过TCP/IP协议进行数据通讯。 5.总体网络拓扑图 (二)安全分区 按照《电力监控系统安全防护规定》，原则上将发电厂基于计算机及网络技术的业务系统划分为生产控制大区和管理信息大区，并根据业务系统的重要性和对一次系统的影响程度将生产控制大区划分为控制区（安全区Ⅰ）及非控制区（安全区Ⅱ），重点保护生产控制及直接影响机组运行的系统。 本厂安全分区如下： 安全Ⅰ区：光伏区环网、工作站、保护装置、直流系统、ups、站用变、站控设备组成的控制网络，与安全Ⅱ区通过防火墙实现硬件隔离。 安全Ⅱ区：电能采集、功率预测数据，安全Ⅱ区与安全Ⅲ区通过反向隔离装置实现硬件隔离。 安全Ⅲ区：MIS管理系统，此链路独立无其他连接，气象站通过反向隔离装置与安全Ⅱ区功率预测实现硬件隔离。 汇能库尔勒光伏一电站安全分区表
将各种损耗都算进来后光伏并网电站系统效率通常为多少呢? 光伏组件虽然使用寿命可达25-30年，但随着使用年限增长，组件功率会衰减，会影响发电量。另外，系统效率对发电量的影响更为重要。 1组件的衰减 1，由于破坏性因素导致的组件功率骤然衰减，破坏性因素主要指组件在焊接过程中焊接不良、封装工艺存在缺胶现象，或者由于组件在搬运、安装过程中操作不当，甚至组件在使用过程中受到冰雹的猛烈撞击而导致组件内部隐裂、电池片严重破碎等现象; 2，组件初始的光致衰减，即光伏组件的输出功率在刚开始使用的最初几天内发生较大幅度的下降，但随后趋于稳定，一般来说在2%以下; 3，组件的老化衰减，即在长期使用中出现的极缓慢的功率下降现象，每年的衰减在0.8%,25年的衰减不超过20%;25年的效率质保已经在日本和德国两家光伏公司的组件上得到证实。2012年以后国内光伏组件已经基本能够达到要求，生产光伏组件的设备及材料基本采用西德进口。 2系统效率 个人认为系统效率衰减可以不必考虑，系统效率的降低，我们可以通过设备的局部更新或者维护达到要求，就如火电站，水电站来说，不提衰减这一说法。 影响发电量的关键因素是系统效率，系统效率主要考虑的因素有：灰尘、雨水遮挡引起的效率降低、温度引起的效率降低、组件串联不匹配产生的效率降低、逆变器的功率损耗、直流交流部分线缆功率损耗、变压器功率损耗、跟踪系统的精度等等。 1)灰尘、雨水遮挡引起的效率降低 大型光伏电站一般都是地处戈壁地区，风沙较大，降水很少，考虑有管理人员人工清理方阵组件频繁度一般的情况下，采用衰减数值：8%; 2)温度引起的效率降低 太阳能电池组件会因温度变化而输出电压降低、电流增大，组件实际效率降低，发电量减少，因此，温度引起的效率降低是必须要考虑的一个重要因素，在设计时考虑温度变化引起的电压变化，并根据该变化选择组件串联数量，保证组件能在绝大部分时间内工作在最大跟踪功率范围内，考虑0.45%/K的功率变化、考虑各月辐照量计算加权平均值，可以计算得到加权平均值，因不同地域环境温度存在一定差异，对系统效率影响存在一定差异，因此考虑温度引起系统效率降低取值为3%。 3)组件串联不匹配产生的效率降低 由于生产工艺问题，导致不同组件之间功率及电流存在一定偏差，单块电池组件对系统影响不大，但光伏并网电站是由很多电池组件串并联以后组成，因组件之间功率及电流的偏差，对光伏电站的发电效率就会存在一定的影响。组件串联因为电流不一致产生的效率降低，选择该效率为2%的降低。 4)直流部分线缆功率损耗 根据设计经验，常规20MWP光伏并网发电项目使用光伏专用电缆用量约为350km，汇流箱至直流配电柜的电力电缆(一般使用规格型号为ZR-YJV22-1kV-2*70mm2)用量约为35km，经计算得直流部分的线缆损耗3%。 5)逆变器的功率损耗 目前国内生产的大功率逆变器(500kW)效率基本均达到97.5%的系统效率，并网逆变器采用无变压器型，通过双分裂变压器隔离2个并联的逆变器，逆变器内部不考虑变压器效率，即逆变器功率损耗可为97.5%，取97.5%。 6)交流线缆的功率损耗 由于光伏并网电站一般采用就地升压方式进行并网，交流线缆通常为高压电缆，该部分

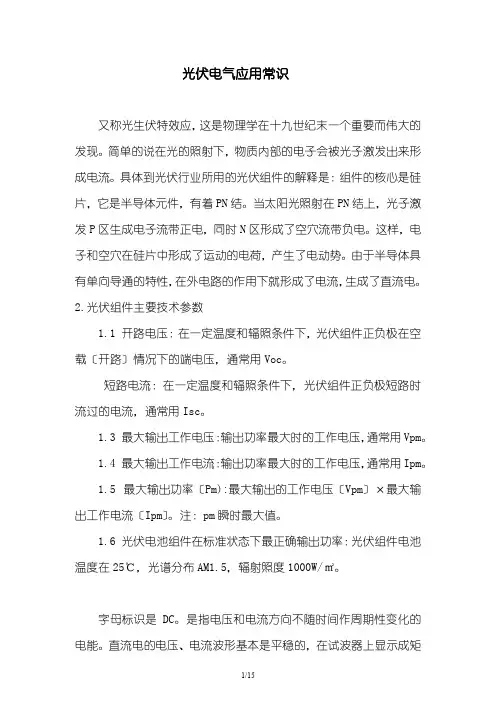

光伏DC1500V光伏直流系统断路器选型方案介绍光伏DC1500V直流系统断路器选型方案 随着光伏DC1500V系统的脚步临近，选型问题大家也提上了议事日程。2015年7月圣昂电气在国内率先上市DC1500V直流光伏断路器，并在2015年8月在三峡新能源30MW光伏电站项目中得到采用，这是国内第一次在大型地面光伏电站中批量使用DC1500V直流断路器。今天就和大家分享我们在DC1500V光伏系统的选型思路。 断路器的额定工作电流、额定工作电压、分断能力三大指标在光伏系统中应重点关注额定工作电压与额定工作电流，分断能力做参考指标。额定工作电压、额定工作电流的选型应当确保断路器保护可靠且无误动作。在光伏系统中断路器选型主要依据是组件的参数、组串块数、海拔、辐照度峰值、极端低温及余量等几个主要方面，组件参数与组串块数是主要的计算依据，海拔、辐照度峰值、极端低温应当与设计余量测算一起考量。额定工作电压主要与组件参数、组串块数有直接联系，海拔与低温在考虑设计余量中考虑。额定工作电流与辐照度峰值、经验余量一同考虑。我们的选型思路以额定工作电压与额定工作电流为主线展开，首先我们先谈系统电压，其次谈电流。 我们选择已经通过UL1500V认证的国内某知名组件厂的组件作为计算参照样本，组件功率260W到275W，组件效率16.8%。需要重点说明的是组件厂的样本参数是大气 AM1.5, 辐照度1000 W/m?, 温度25?C环境下参数，现场峰值数据与以上条件差异较大，这是余量设计计算的重点考虑方面。组件参数选择方面重点参照组件三个主要参数，1.最大工作电压;2.最大工作电流;3.最大开路电压。 首先我们来探讨一下电压的计算: 光伏组件参数表: (图表一)
