结构动力学历年试题（简答题）
1.根据荷载随时间的变化规律，动力荷载可以划分为哪几类？每一类荷载包括哪几种，请
简述每一种荷载的特点。P2
2.通过与静力问题的对比，试说明结构动力计算的特点。P3
3.动力自由度数目计算类
4.什么叫有势力？它有何种性质。P14
5.广义力是标量还是矢量？它与广义坐标的乘积是哪个物理量的量纲？P16
6.什么是振型的正交性？它的成立条件是什么？P105
7.在研究结构的动力反应时，重力的影响如何考虑？这样处理的前提条件是什么？P32
8.对于一种逐步积分计算方法，其优劣性应从哪些方面加以判断？P132
9.在对结构动力反应进行计算的思路上，数值积分方法与精确积分方法的差异主要表现在
哪里？第五章课件
10.利用Rayleigh法求解得到的振型体系的基本振型和频率及高阶振型和频率与各自的精确
解相比有何特点？造成这种现象的原因何在？P209
11.根据荷载是否预先确定，动荷载可以分为哪两类？它们各自具有怎样的特点？P1
12.坐标耦联的产生与什么有关，与什么无关？P96
13.动力反应的数值分析方法是一种近似的计算分析方法，这种近似性表现在哪些方面？
P132及其课件
14.请给出度哈姆积分的物理意义？P81
15.结构地震反应分析的反应谱方法的基本原理是什么？P84总结
16.某人用逐步积分计算方法计算的结构位移，得到如下的位移时程的计算结果：。。。
17.按照是否需要联立求解耦联方程组，逐步积分法可以分为哪两类？这两类的优劣性应该
如何进行判断？P132
18.根据荷载随时间的变化规律，动力荷载可以划分为哪几类？每一类荷载又包括哪些类型，
每种类型请给出一种实例。P2
19.请分别给出自振频率与振型的物理意义？P103
20.振型叠加法的基本思想是什么？该方法的理论基础是什么？P111参考25题
21.在振型叠加法的求解过程中，只需要取有限项的低阶振型进行分析，即高阶振型的影响
可以不考虑，这样处理的物理基础是什么？P115
22.我们需要用数值积分方法求解一座大型的高坝结构的地震反应时程，动力自由度的总数
为25000个，我们如何缩短计算所耗费的机时？P103
23.什么是结构的动力自由度？动力自由度与静力自由度的区别何在？P11及卷子上答案
24.一台转动机械从启动到工作转速正好要经过系统的固有频率（又称为转子的临界转速），
为减小共振，便于转子顺利通过临界转速，通常采用什么措施比较直接有效？简要说明理由。详解见卷子上答案
25.简述用振型叠加法求解多自由度体系动力响应的基本原理及使用条件分别是什么？若
振型叠加法不适用，可采用何种普遍适用的方法计算体系响应？详解见卷子上答案
26.振型函数边界条件。。。
27.集中质量和一致质量有限元的差异和优缺点，采用这两种有限元模型给出的自振频率与
实际结构自振频率相比有何种关系？P242及卷子上答案
28.人站在桥上可以感觉到桥面的震动，简述当车辆行驶在桥上和驶离桥面的主要振型特征
有何不同？
29.简述用Duhamel积分法求体系动力响应的基本原理，以及积分表达式中的t和τ有何差
别？P79
30.结构的自振频率是否对应唯一的一个振型？简要说明其物理意义？P102
31.降低高频振动和低频振动所采取的措施有何不同？
结构动力学历年试题（计算题）

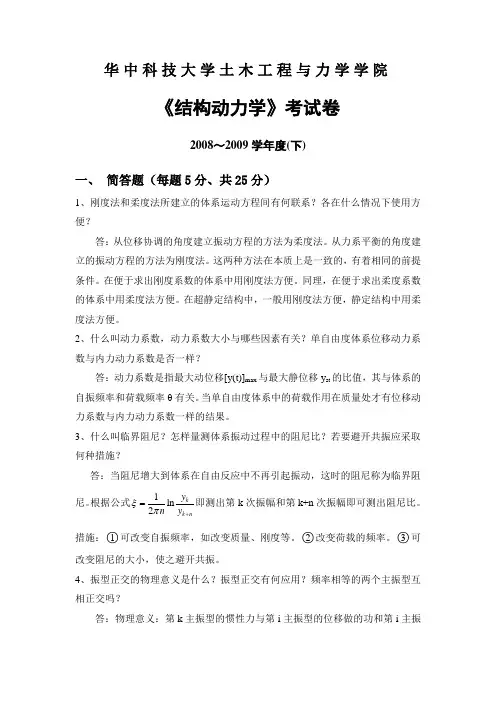

华中科技大学土木工程与力学学院 《结构动力学》考试卷（B卷、闭卷） 2013～2014学年度第一学期成绩 学号专业班级姓名 一、简答题（每题5分、共25分） 1、刚度法和柔度法所建立的体系运动方程间有何联系？各在什么情况下使用方便？ 答：从位移协调的角度建立振动方程的方法为柔度法。从力系平衡的角度建立的振动方程的方法为刚度法。这两种方法在本质上是一致的，有着相同的前提条件。在便于求出刚度系数的体系中用刚度法方便。同理，在便于求出柔度系数的体系中用柔度法方便。在超静定结构中，一般用刚度法方便，静定结构中用柔度法方便。 2、什么叫动力系数，动力系数大小与哪些因素有关？单自由度体系位移动力系数与内力动力系数是否一样？ 答：动力系数是指最大动位移[y(t)]max与最大静位移yst的比值，其与体系的自振频率和荷载频率θ有关。当单自由度体系中的荷载作用在质量处才有位移动力系数与内力动力系数一样的结果。 3、什么叫临界阻尼？怎样量测体系振动过程中的阻尼比？若要避开共振应采取何种措施？ 答：当阻尼增大到体系在自由反应中不再引起振动，这时的阻尼称为临界阻尼。根据公式即测出第k次振幅和第k+n次振幅即可测出阻尼比。 措施：○1可改变自振频率，如改变质量、刚度等。○2改变荷载的频率。○3可改变阻尼的大小，使之避开共振。 4、振型正交的物理意义是什么？振型正交有何应用？频率相等的两个主振型互相正交吗？ 答：物理意义：第k主振型的惯性力与第i主振型的位移做的功和第i主振型的惯性力与第k主振型的静位移做的功相等，即功的互等定理。 作用：○1判断主振型的形状特点。○2利用正交关系来确定位移展开公式中的系数。 5、应用能量法求频率时，所设的位移函数应满足什么条件？其计算的第一频率与精确解相比是偏高还是偏低？什么情况下用能量法可得到精确解？ 答：所设位移函数要满足位移边界条件，同时要尽可能与真实情况相符。第一频率与精确解相比偏高。如果所假设的位移形状系数与主振型的刚好一致，则可以得到精确解。
