操作步骤
确认耐压测试仪开启后,输入电压、漏电流及时间显示正常。
确认点检器适用于环境温度为18~28℃和45~55%RH。
点检器规作格型号。
型号输出电压切断电流
WB2600 2000V 10mA
、取出仪器功能检查器,将耐压测试仪高压输出端与检查器上耐压旋钮连接
、将耐压测试仪的报警漏电流设置为10mA。
、按下耐压测试仪启动按钮后,将输入电压缓慢调至2000V,分以下两种情况判断:耐压测试仪的漏电流表指示在1900-2200V之内,并同时报警,则说明被检查耐压仪功能状态正常。
如果检查结果在上述情况之外,则说明被检查耐压仪功能状态不正常。
医用耐压测试仪操作规程 一、熟悉仪器的各项性能及操作要求,应由固定岗位人员操作、非本岗位人员严禁操作。 二、操作步骤: 操作者坐椅和脚下必须垫好橡胶绝缘垫,只有在测试灯熄灭状态下,无高压输出方可进行被测机型连接或拆卸操作,操作时需戴绝缘手套。 ①打开仪器开关前,确保电压表指示值为“0”,测试灯灭,处于复位状态。 ②将高压测试线夹在被测机型电源输入端(用导线将插头L,N短接),并合 上被测机型的开关。 ③将仪器接地端(测试回路低端)夹在被测机型的已接地的可触及金属部分。 ④按下预置开关,选择报警电流范围为2mA,预置报警电流值为0.9mA。 ⑤将定时开关打开,调节定时为60s。 ⑥按启动按钮,将测试电源旋至1500V。 ⑦定时时间结束,测试电源被切断,无发生闪络或拉弧现象,被测物合格; 定时时间结束,仪器超漏灯亮或发生闪络现象,被测物不合格。 拆卸测试线应确保仪器处于复位状态,测试灯灭,电压表指示为“0” ①~②步骤同上 ③将测试线接地端(测试回路低端)夹在应用部分【心电导联输入端(用导线 将各输入端短路)】 ④按下预置开关,选择报警电流范围为2mA,预置报警电流值为0.69mA。 ⑤将定时开关打开,调节定时为60s。 ⑥按启动按钮,将测试电源旋至4000V。 ⑦定时时间结束,测试电源被切断,无发生闪络或拉弧现象,被测物合格; 定时时间结束,仪器超漏灯亮或发生闪络现象,被测物不合格。 示波器与检验仪的连法与设置 1.用BNC-BNC连接线将耐压测试仪x轴与示波器x轴连接。 2.用BNC-BNC连接线将耐压测试仪y轴与示波器y轴连接。 3.将示波器的x轴和y轴分别设置为0.2V/格。 4.接通耐压测试仪和示波器电源,调节示波器使显示出一个平滑的椭圆环。 5.根据上述方法测试,在测试期间不得发生闪络或拉弧现象。 三、使用注意事项: 1.接通该仪器的电源必须有良好的接地,否则,当仪器输出短路时,使仪器 外壳带有高压,人接触外壳会发生意外事故。
耐压测试仪作业指导书—范文 1. 适用范围: 适用于CJ2672S 耐压测试仪的操作和管理。 2. 职责: 操作员:仪器的使用与日常保养,仪器的测试与管理。 3. 操作步骤: 3.1、开机前检查: 3.1.1、检查电源是否正常、夹具或电缆的选择是否正确。 3.2、操作步骤: 3.2.1、将调压旋钮逆时针调到头,接通电源,将电源开关打开,此时仪器显示屏点亮;预热 15 分钟,待机内达到热平衡后,方可进行测试。 3.2.2 、根据被测元件的要求设置相应测试条件. 1设定输出电压:根据检验规格的要求设置“AC/DC'开关至所需要的电压种类,AC为交流档,DC 为直流档。 2、设定电流量程:根据检验规格对被测产品的要求设置电流量程,将“测试/预置”键按下,其它按键全部弹起,选择右边对应的电流量程档,调节“电流调节”电位器,使漏电流数显表显示需要测量的电流值。设置完成后,将“测试/预置”键弹起,至测试位置。 3、设定测试时间:将“手动/ 定时”功能键按下去,依检验规格要求设定定时的时间,一般设置为
60 秒。 323、被测试产品的一端连接与高压输出孔,如选择的电压为AC,则应选用AC高压输出孔,如选择的电压为DC,则应选用DC高压输出孔,另一端连接于仪器接地端(COM)。 3.2.4、按启动开关,则测试指示灯亮,顺时针调节调压旋钮,输出测试电压逐渐升高,直至调节到所需要的电压值为止, 测试的时间到达预置值, 仪器的测试电压被切断, 表示被测产品合格,此时“漏电流”表显示的值即为测试的漏电流值;在测试中,被测试产品中电流超过设定值,则测试电压被切断,同时产生报警声和“超漏”指示灯亮这种情况下,被测试产品判定为不合格。 3.2.5、停机步骤:测试完成后接复位开关, 将电压调节旋钮向左旋至最小, 控制面板上的电源开关置于关闭状态,然后将电源插头线拔掉。 3.3、仪器重要参数: 3.3.1、输出电压:AC:0~5KV, DC:0~5KV精度+/-5%。 4.3.2、漏电流输出范围:AC:0~2/20/100MA,DC:0~10MA, 精度+/-5%。 4.3.3、定时范围:1~99 秒,+/-2%。 4.3.4、电源电压:AC220V±5%;50Hz±2HZ. 4. 注意事项: 4.1、仪器接地端须可靠接地,操作人员应戴绝缘手套,脚下垫绝缘皮垫,以防电击。 4.2、打开电源开关前要把“电压调节”旋钮逆时针旋转到底; 4.3、测试台应垫绝缘垫,测试件应放在绝缘垫上,在测试状态下,不能接触被测件。
编号:XN/WI019-ZG-2009 第 1 页共 4 页 生效日期:2009.08 版本/修改:A/0 绝缘耐压测试仪操作规程 1.目的 将一规定交流或直流高压施加在电器带电部分和非带电部分(一般为外壳)之间以检查电器的绝缘材料所能承受耐压能力的试验。 2.范围 新能研发中心实验室 3.责任 实验室设备负责人,负责设备的使用及日常维护与点检并填写设备使用记录。 4、操作流程 4.1将接地端接地。 4.2将黑色测试线接到测试仪的RETURN端并固定紧,把红色测试线插入高压输出端。 4.3确定仪器开关处于OFF状态,接通电源, OK灯全亮表示电源接法正确。 4.4打开仪器开关使处于ON状态,预热15分钟。 4.5设置参数:如果测试的为具有电容性的负载,务必设置电压上升时间,并根据容性负载的大小设置电压上升时间,最大不超过500V/s。 4.6连接待测体:确认无高压输出。先把黑色测试线接到被测体上,然后再把红色高压测试线接到被测体上。 4.7测试:按START键开始测试,测试灯闪烁,液晶屏显示TEST;液晶屏左下角显示测试电压,右下角显示测试电流,右上角为计时器做计时。 4.8合格判定:若测试过程中仪器不报警,测试时间到液晶显示器显示PASS,仪器判定此被测物为良品。 4.9不合格判定:测试过程中,如果测试电流或电阻超出设定范围,测试仪给出报警FALL灯亮并自动切断输出电压。 不良状态表
编号:XN/WI019-ZG-2009 第 2 页共 4 页 4.10测试完确认:测试完不要立即触摸被测试体。确认测试灯不闪烁,显示器测试电压不跳动,没有高压输出。将黑色和红色测试线从绝缘耐压测试仪上取下并短路5分钟,释放被测体上面积累的电荷。 4.11从被测体上取下测试线。 4.12关机:关掉仪器开关使处于OFF状态,拔掉电源线。 5.注意事项 5.1工作台位置要选在一般人员非必经的场所,使非工作人员远离工作台。高压测试时必须标明“危险!正在高压测试,非工作人员请勿靠近”。 5.2耐压测试仪必须有良好的接地,应将后面板上的接地端与大地接触良好。 5.3本耐压测试仪必须有单独的开关,把此开关置于明显位置并标明其功用。一旦有紧急事故发生,可以立即切断电源,以便处理故障。 5.4测试工作区及其周围的空气中不能含有可燃气体,不能在易燃物的旁边使用耐压测试仪,以免引起爆炸和火灾。 5.5测试时,本机必须放在绝缘的工作台上,操作人员的位置不得有跨越待测物去操作耐压测试仪的现象。 5.6操作人员必须带上绝缘手套方可操作,脚下必须垫绝缘垫。 5.7操作人员不可穿有金属装饰的衣服或佩带金属饰物,如手表、手机等。 5.8将黑色测试线接于RETURN端,使用本测试仪时,要检查黑色测试线是否松动或者脱落,确保其固定好。连接被测物时先将黑色测试线接上待测物。 5.9接好RENTURN端测试线后,按下STOP键,确认测试灯没有亮,再将高压输出线插入高压输出端。 5.10测试仪处于测试状态时,测试线、被测物、测试探头和输出端都带有高压,严禁触摸。不要用手触摸测试线上的鳄鱼夹,测试时测试线上带有高压,鳄鱼夹的绝
耐压点检器操作规程(总2 页) 本页仅作为文档页封面,使用时可以删除 This document is for reference only-rar21year.March
中山市惠尔普斯电器有限公司 点检器操作规程 点检仪名称耐压测试仪点检器型号规格输入电压:1500VAC 泄漏电流:5.0mA 环境要求:点检器适用于环境温度为5~35℃和45~95%RH。 使用仪器及工具:耐压测试仪 试验材料:耐压测试仪点检器 图一图二 操作步骤 1、开启耐压测试仪,调节输入电压为AC 1500V,切断电流为5.0mA,测试时间为1~2秒(或设 置“不定时”)。设置好相关数据后按下复位按钮。(建议开机时间超过1分钟后,测试仪处于稳定状态再操作) 2、取出耐压点检器,将其与耐压测试仪连接,耐压测试仪回路端与点检器回路端(GND)连接;耐 压测试仪高压输出端与点检器通过(OK)连接(如图二)。 3、按下耐压测试仪启动按钮后,输入电压显示值为1500V(±5%),而漏电流显示值应小于切断 电流 5.0mA,这时耐压测试仪显示值小于规定值及绿指示灯亮起或无“嘀嘀”报警声音,此状态为合格。 4、点检测试时间到后自动复位,或手动按下复位按钮进行复位。(操作时间不可超过5秒) 5、耐压测试仪回路端与点检器回路端(GND)连接;耐压测试仪高压输出端与点检器报警(NG)连接 (如图二)。 6、按下耐压测试仪启动按钮后,这时耐压显示值大于规定值且耐压测试仪红指示灯亮起或发出 “嘀嘀”报警声音,此状态为合格。 7、依以上点检时出现的两种状态进行判定此耐压测试仪是否能正常作业。 8、点检出结果并记录于日常点检记录表中。 9、点检测试完毕后,关闭测试仪电源卸下点检器按要求放置于指点地方,并清理测试台面做好 相关6S工作。
1.0目的 为耐压测试仪的操作提供规范指导,以保证测试安全及被测产品的质量合符要求。 2.0范围 各类高压测试仪的操作。 3.0职责 3.1 各操作员负责高压测试仪的实际操作、维护和保养。 3.2 工程部负责仪器的统一管理、培训指导工作。 4.0定义 无 5.0操作步骤 5.1 将高压测试仪放于平整的台面上,逆时针旋转电压调节旋钮至最小,使之处于输出零伏位置。 5.2 插上电源插座,开启电源开关。 5.3 参数设定: 5.3.1 漏电电流设定:根据相关安全标准要求,在做例行检验时,设定漏电流值为5mA。 5.3.2 电压设定:根据相关安全标准要求设定电压值。将电压量程选择开关设置在5KV;时间设置开 关设置到关(OFF)位置,按一下测试按钮,此时测试指示等亮,电压指针有电压值显示,调整电压调节旋钮,使指针指示的电压值为所需电压值。设定好电压后按复位按钮,以切断电压。 5.3.3 时间设定:参照相关安全标准要求,在做例行检验时,设定定时时间为2s。时间设定由两位拨 盘组成,从左往右分别为十位、个位,单位为秒。定时时间范围从1秒至99秒连续可调。按显示窗上、下(减、加)按键。将时间设定为02即可。 5.4将耐压测试仪输出端与被测物正确连接,在连接被测物前必须保证高压指示灯熄灭和电压表指示为零。 5.5 测试: 5.5.1 手动测试方式: a.将定时设为关。 b. 在复位状态下按启动键仪器进入测试状态,高压指示灯亮。 c. 测试结束仪器也没有进入报警状态,按复位键,仪器切断电压输出,高压指示灯熄灭,退出到复 位状态,被测物为合格品。

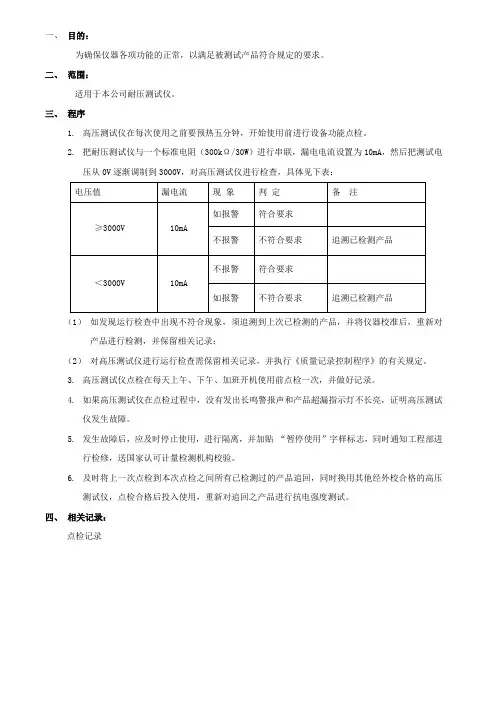

d. 如果在测试过程中,测试电流达到漏电流设定值时,仪器自动切断输出电压、高压指示灯熄灭, 进入报警状态,被测物为不合格品,此时按复位键可退出报警状态并转入复位状态。不合格品按 《不合格品控制程序》处理。 5.5.2定时测试方式: a. 将定时设定为开(ON)。 b. 在复位状态下按启动键,仪器进入测试状态,高压指示灯亮。 c. 定时测试过程中,如果测试电流达到漏电流设定值时,仪器自动切断输出电压并进入报警状态, 被测物为不合格品,不合格品按《不合格品控制程序》处理;定时时间到,仪器也没有进入报警状态,仪器自动切断输出电压并退出到复位状态,被测物为合格品。 6.0 运行检查方法和要求 6.1耐压测试仪在每次使用之前要预热10分钟,并于使用前进行设备功能点检。 6.2将耐压测试仪设置为:测试电压交流3000V,时间设置5s,漏电电流5mA,串一阻值为600KΩ 的电阻组成回路对耐压测试仪进行检查。 6.3将耐压测试仪的输出测试夹和高压棒分别接至标准点检电阻(阻值600KΩ)的测试端,将耐压 测试仪的电压值缓慢调至3000V,当电压≥3000V耐压测试仪发生报警,则说明被检查的耐压测试仪读数和功能均正常;如果不报警,则说明被检查的耐压测试仪读数和功能不正常。 6.4当发生仪器功能失效时,须采用下述“功能失效时应采取的措施”所述方式处理。 7.功能失效时应采取的措施 7.1如发现运行检查中出现不符合现象,须追溯到上次已检测的产品,并将仪器校准后,重新对产品 进行检测,并保留相关记录; 7.2对耐压测试仪进行运行检查需保留相关记录,并执行《质量记录控制程序》的有关规定。 7.3耐压测试仪点检在每天上午、下午、加班开机使用前点检一次,并做好记录。 7.4如果耐压测试仪在点检过程中,没有发出长鸣警报声和产品超漏指示灯不长亮,证明耐压测试仪 发生故障。 7.5发生故障后,应及时停止使用,进行隔离,并加贴“暂停使用”字样标志,同时通知工程部进 行检修,送国家认可计量检测机构校验。 7.6及时将上一次点检到本次点检之间所有已检测过的产品追回,同时换用其他经外校合格的耐压测 试仪,点检合格后投入使用,重新对追回之产品进行抗电强度测试。 8.0 注意事项 8.1 操作者必须戴合适的绝缘手套和站在适当的绝缘垫上。 8.2 仪器必须可靠接地,并与被测物的地可靠连接。 8.3 被测物应放置在恰当的绝缘垫上。 8.4 对被测物,测试线和高压输出端的操作必须在高压指示灯熄灭和电压表指示为零的状态下进行。
浙江普林艾尔电器工业有限公司 HANGZHOU HONGTAI ELECTRICAL APPLIANCE CO., LTD. 作业指导书名称 SPECIFICATION NAME 电性能测试仪操作规程 编号 NO. 型号Prod. 通用 日期Date 2011-4-6 版本Revision B/0 页号Page 3-2 编制: Compiler: 校对: Corrected by: 审核: Examined by: 批准: Proved by: 目的Why: 正确使用设备、验证及确保电器安装满足安全要求 步骤How : 电器强度及绝缘电阻检测: 1.前面板示意图 2.测试前设置 a )打开“电源开关”,按“设置”健进入第一项:耐压测试设置,调节“设置加减键”直到“交流指示灯”及“Ma 指示灯”同时亮,显示以下界面时停止调节: 电源开关 启动键 停止键 设置键 设置加减键 退出键 交流直流显示值 交流指示灯 直流指示灯 Ma M Ω显示 M Ω指示灯 Ma 指示灯 测试结束指示灯 时间显示值
按“设置”健,然后调节“设置加减键”。①测试产品额定电压为220-250V的,将电压调至1800V,如图㈠。②测试产品电压为115V的,将电压调至1600V,如图㈡ 图㈠图㈡按“设置”健,然后调节“设置加减键”。将电流设置为10mA,如图㈢),按“设置”健,然后调节“设置加减键”。将时间调至2s,如图㈣; 图㈢图㈣ b)按“设置”健进入第二项:绝缘电阻检测设置,调节“设置加减键”直到“直流指示灯”及“MΩ指示灯”同时亮,显示以下界面时停止调节: 按“设置”健,然后调节“设置加减键”。将直流电压调至500v,如图㈤ 按“设置”健,然后调节“设置加减键”。将绝缘电阻设置为2MΩ。如图㈥ 按“设置”健,然后调节“设置加减键”。将时间调至2s。如图㈦ 图㈤图㈥图㈦按“退出”健。设置完成。 c)将绝缘、耐压测试仪输出地线(黑色)夹在产品的金属外露部位上或电源线接地插片上,将高压输出线(红色)夹在样品的电源输出线火线端。 d)按“启动”健进入测量状态,第一项耐压检测电流应低于设定值,“测试结束显示合格1秒”接着直接进入第二项绝缘电阻检测,绝缘电阻不得低于2MΩ,“测试结束显示合格”结果在《工序及检验记 录卡》上记录;①耐压检测时“测试结束显示不合格并伴有报警声”为耐压不良,不良发生时应在其 返修栏故障项中填写“耐压不良”作为不合格品的标识。②绝缘电阻检测时“测试结束显示不合格并伴 有报警声”为绝缘电阻不良,不良发生时应在其返修栏故障项中填写“绝缘电阻不良”标识不合格品。 3.日常运行检验: 每天检验前将耐压测试仪的两个测试端分别夹在运行检查器的4和5接线柱上(如图㈧),按“设置” 健进入第一项:耐压测试设置,调整测试电压至1440V,电流设置至10mA,时间为60 s耐 压仪应报警(若不报警则仪器需重新调整电流,直到耐压仪报警。),并在《运行检查记录》中记录调整后合格的电流值。不良发生时必须暂停使用并告知质检部经理。

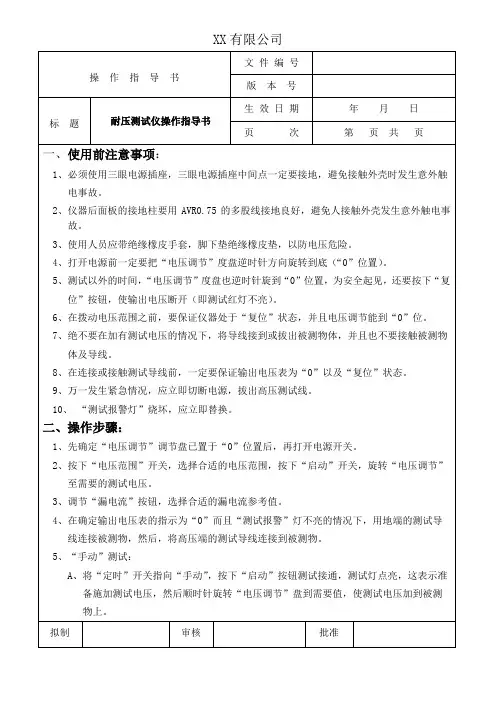

ET2670A耐压测试仪操作规程 一、使用方法 1 开启电源前应逆时针旋转电压调节旋钮至最小,使之处于输出零伏位置; 2 在连接被测物前必须保证高压指示灯熄灭和电压表指示为零; 3 漏电流值设定:按下预置开关,用小一字螺丝刀调节漏电流调节旋钮,根据需要设定漏电流值漏电流值范围从0至5.0毫安。(漏电流测试过程中如测试产品测试漏电流为2毫安以上20毫安以下时,可按下2 mA /20mA泄露电流量程开关进行测试。)漏电流测试过程中当漏电流值大于设定值时,仪器一进入测试状态就转入报警状态(报警指示灯亮,蜂鸣器持续讯响); 4 测试方式设定:仪器提供定时和手动两种测试方式供用户选择,复位状态下或测试状态下按定时键进行切换,相应方式的指示灯亮;平常使用的测试方式为定时测试。 5 测试: (1)、手动测试方式:定时设定为关; A、复位状态下按启动键,仪器进入测试状态,高压指示灯亮,旋转电压调节旋扭至所需的电压值; B、测试结束仪器也没有进入报警状态,请按复位键,仪器切断电压输出,高压指示灯熄灭,退出到复位状态,被测物为合格品; C、如果在测试过程中,测试电流达到漏电流设定值时,仪器自动切断输出电压、高压指示灯熄灭,进入报警状态,被测物为不合格品。此时按复位键可退出报警状态并转入复位状态; (2)、定时测试方式;定时设定为开。 A、定时时间设定:定时时间由两位拨盘组成,从左往右分别为十位和个位,单位为秒。定时时间范围从1秒至99秒,连续可调。当设定值为00时,仪器自动讯响两下提醒用户设定定时时间(一般设定时间为70s,前10s调节电压,后60s 测试); B、复位状态下按启动键,仪器进入测试状态,高压指示灯亮,旋转电压调节旋扭至所需的电压值; C、定时测试过程中,如果测试电流达到漏电流设定值时,仪器自动切断输出电压并进入报警状态,被测物为不合格品。定时时间到,仪器也没有进入报警状态,
耐压测试仪 作业指导书 编制 校对 审核 批准 修改记录 时间经办人修订内容审核批准 北京能高自动化技术股份有限公司 Beijing Nego Automation Technology Co.,Ltd
一、目的 规范耐压测试仪操作,使操作人员掌握测量仪器的正确使用方法,保证操作人员人身安全与被测产品电气性能。 二、范围 北京能高自动化技术股份有限公司制造中心大兴实验站出厂调试人员,及所有使用耐压测试仪进行作业的其他人员。 三、权责 制造中心工艺及技术部:负责耐压测试仪的日常使用、点检与维护; 企管中心人事行政部:负责耐压测试仪的定期送检与校验。 四、要求 1、耐压测试仪为高压测试仪器,使用其作业前应进行日常点检,保证仪器状态正常,如有异常情况,应立即停止使用并及时反映情况; 2、使用耐压测试仪的日常作业,应安排在做好防护的隔离区域进行; 3、使用耐压测试仪的操作区域地上应铺设绝缘垫,并设置高压警示标志; 4、测试工作应该在工作台上进行,工作台表面必须铺设非导电材料; 5、耐压测试仪操作人员要做好绝缘防护,应配带绝缘手套、穿绝缘鞋; 6、操作人员不可穿有金属装饰的衣服或带金属手饰,避免因金属饰物产生的感应电而发生意外; 7、使用耐压测试仪作业开始时,应确保其他人员远离被测设备。 五、操作规程 (一)工前准备 1、按照《耐压测试仪点检规程》准备仪器,并做好点检记录; 2、确认仪器处于工作正常状态; 3、确认工作台面整洁,无螺钉、焊锡丝、裸导线等易导电杂物; 4、确认操作人员已做好绝缘防护,配带绝缘手套与绝缘鞋。 (二)连接被测设备 1、做好耐压测试仪与被测设备的接地工作,保证接地点的可靠性,不可连接于角铁立柱或其他不可靠接地体;
文件名称耐压测试仪设备安全操作规程版本第A版文件编号RD-17042601 修订次数第1次编制Candy 审核Paris 批准Jacking 日期2017-05-08 日期2017-05-08 日期2017-05-08 一、目的:避免违章操作,保证安全作业,增加设备使用寿命。 二、范围:实验室测定用耐压测试仪。(0-20KV) 三、权责:技术研发部、品质部。 四、内容: 外形图: 1、操作步骤: 1.1 将被测件放在绝缘垫上。 1.2 用高压测试线与低压测试线将被测件连好。(输出端为高压,回路端为低压) 1.3 将电源开关置于“开”位置,电压电流正常显示。 1.4 设置漏电流值(一般为0.5A),具体操作方式为:按住设置/测试转换开关,调节电流设置旋钮,使电流显示到设定的漏电流值,然后松开开关设置/测试转换开关。 1.5 AC/DC开关设置电压种类,AC为交流测试,DC为直流测试。 1.6 设置时控开关。 1.7 调节所需时间(一般为20S)。 1.8 将电压调节旋钮逆时针方向调节到零位。 1.9 将开关启动,测试指示灯亮。 1.10 将电压调节旋钮慢慢逆时针调节,直至报警灯亮,记录实测电压值。
1.11 在高压测试状态若被测件的漏电流超过设定的电流值时,仪器自动切断高压,并发出报警信号。 1.12 按一下复原开关,在任何升压过程中和测试过程中的高压被切断。 1.13 不工作时请关闭电源。 补充:客户特定要求的测试方法 1 取样150mm长的套管 2 找出同等内径的芯棒 3 剪一小节锡纸对折后,再包扎套管穿入芯棒内,用夹子夹住芯棒前端 4 打开电源开关,漏电值设置在0.5MA,时间60秒,电压设置在客户特定的范围内(具体按照生产单为标准,如生产单要求2.5kv,则耐压仪的电压必须要设置≥2. 5 kv),此时察看耐压仪有无发出击穿的声音,如无击穿则为耐压OK。 2、流程图 3、注意事项: 3.1 仪器接地必须可靠,接地线线径要粗一些,并且经常检查不使脱落。 3.2 操作者必须踏在适当的绝缘垫上和戴适当的绝缘手套。 3.3 经常清洁仪器各部份并保持环境整洁。 3.4 仪器周围尽量减少导电体及易被击穿的物件。 3.5 严格执行操作规程,集中注意力,不得嬉闹和闲谈。 3.6 仪器的各部份应放在绝缘垫上。 3.7 有任何意外情况及时切断电源。 3.8 建议操作人员不少于二人。 3.9 熟悉仪器的使用方法后再正式进入正常工作,在熟悉过程中调节电压设置在较低的值。
耐压测试仪操作规程 IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】
耐压测试仪操作规程 1 目的 为了保证测试仪器的正常使用和使用者的安全,以及被测试产品是否符合规定的要求,特制订本操作规范。 2 范围 本公司使用的耐压测试仪. 3 使用方法: 1.插好220V,50Hz电源,将高压输出线和输出低端线分别与仪器的高、低两输出端接好,并将两输出线端头悬空放好; 2.根据实验要求设置击穿电流:按下“电源开关”→按下“报警电流设定”按钮,旋转电流调节旋钮,使电流显示值为试验所需报警值,设定完毕,释放“报警电流设定”按钮; 3.根据试验要求设定试验时间:按下“定时/连续”开关到“定时”档,拨动拨码上的数字,调节试验所需时间值;设置完毕,释放“定时/连续”开关到“连续”档; 4.根据试验要求设置试验电压:先将调压器旋钮逆时针旋到零位,按下“启动”按钮,“高压”指示灯亮,顺时针旋转调压器旋钮,直至高压显示仪表指示到所需电压; 5.按下“复位”按钮,切断试验电源,然后将高压输出试验夹高端接于试品的带电部分,输出低端试验夹接于试品的绝缘部分。 6.按下“定时/连续”开关到“定时”档→按下“启动”按钮,此时高压加到试品上,电流表显示击穿电流值,待计时完成后,如果试品合格,则自动复位;如果试品不
合格,则高压自动切断,并声光报警;按下“复位”按钮,声光报警消除,恢复待试验状态。 7.试验完毕后,切断电源,整理仪器。 4 注意事项: 1. 本岗位作业人员须熟悉该设备各项性能及操作要求,非本岗位人员严禁操作,操作者脚下垫绝缘橡皮垫,戴绝缘手套,以防高压电击造成生命危险。 2. 仪器必须可靠接地,在连接被测机器时,必须保证高压输出“0”及在“复位”状态 3. 测试时,仪器接地端与被测体要可靠相接,严禁开路; 4. 切勿将输出地线与交流电源线短路,以免外壳带有高压,造成危险; 5. 尽可能避免高压输出端与地线短路,以防发生意外; 6. 测试灯、超漏灯、一旦损坏,必须立即更换,以防造成误判; 7. 仪器避免阳光直射,不要在高温潮湿多尘的环境中使用或存放.
交流耐压测试仪操作规程 1.目的: 规范交流耐压测试仪的操作 2.范围 适用于交流耐压测试仪操作人员 3.规程 1..功能介绍: 1.1 预置功能 测试仪具有预置功能——可预置交流耐压或绝缘电阻输出电压、测试电流上限/下限、绝缘电阻上限/下限、测试时间、输出电压频率等参数,并记忆预置参数。 1.2测试时间控制功能 测试仪具有测试时间控制功能,可根据测试要求,选择定时测试或连续测试方式。 1.3报警功能 测试仪具有超限报警功能——可在测试超出报警预置值时自动停止输出,并发出声光报警信号。 1.4自动保护功能 测试仪具有自动保护功能——可在仪器非正常工作状态(输出过载和短路等)时自动停止输出,并发出声光报警信号。 1.5量程切换功能 测试仪具有量程切换功能——可全自动进行合适的测试量程切换。 1.6电压缓升功能 测试仪具有量程切换功能——可设置电压缓升时间。 1.7测线漏电流归零功能
测试仪具有测线漏电流归零功能——可手动补偿因测试线路引起的漏电流零点漂移。 1.8遥控功能 遥控接口为标准DB-9型接口:提供启动、停止信号输入;测试通过、测试失败、测试中输出。 1.9通信功能 测试仪能够将测试结果通过RS-232或RS-485通信接口上传到上位机。 2.前面板说明 2.1电源开关(电源):仪器上电开关。 2.2艾诺公司Ainuo标识。 2.3停止键(停止):在测试状态下按此键,将暂停测试。除测试态外的其他状态时按此键, 将完全停止一次测试,返回待机状态。 2.4启动键(启动):在待机状态下按此键启动一次测试。 图3.3.1 AN9602X前面板示意图 2.5VFD显示屏。 2.6测试中指示灯:橙色。灯亮,表示测试过程中。 2.7合格指示灯:绿色,灯亮,表示测试结果合格。 2.8报警指示灯:红色,灯亮,表示测试结果不合格。
耐压测试仪作业指导书 修改记录 报送部门:经理会 抄送部门:技术部、生产部、质管部
一、目的 规范耐压测试仪操作,使操作人员掌握测量仪器的正确使用方法,确保产品质量。 二、范围 操作YD2673A 耐压测试仪测试公司产品的全过程。 三、权责 一)生产部 1、负责耐压仪的使用操作、日常维护及保养。 二)质管部 1、负责对生产部耐压仪的使用操作、日常维护及保养进行监督。 三)技术部 1、负责拟制、修订本规程。 四、操作要求 1、本设备的维护保养由专人负责,操作人员需培训合格才能上岗。 2、由于本设备操作产生高压,生产部应设置专用的高压区,地上应铺设绝缘垫, 并设置高压警示标志。 3、操作人员上岗前应做好绝缘防护,应配带绝缘手套。 五、操作规程: 一)工前准备: 1、按照调试规程或检验规程准备仪器备件; 2、确认仪器处于工作正常状态; 3、确认工作台面整洁,无灰尘、焊锡粒、细铜丝等杂物; 4、确认已做好绝缘防护,配带绝缘手套, 二)连接待测板件或设备: 1、确定电压表指示为0,测试灯熄灭; 2、连接好接地线; 3、接入待测板件或设备。 三)测试: 1、将调压旋钮逆时针调到头,关掉仪器电源时控开关; 2、接通电源,将电源开关打开,开关内灯应亮;
3、根据调试或检验规程的要求设置“电压量程”开关至所需要的电压档,设置 “AC/DC”开关至所需要的电压种类。AC为交流档,DC为直流档; 4、设置“切断电流”量值,根据调试或检验规程对被测产品的要求设置切断电流 量程,选择测试电流的调节范围,按下设置/测量转换开关,调节电流设置旋钮,设置切断电流值,然后松开设置开关,置测试位置。 5、如需时控,根据调试或检验规程的要求设定所需要的测试时间。通过两位BCD 拨盘来设置测试时间。 6、被测试产品的一端连接与高压输出孔,如选择的电压为AC,则应选用AC高压输 出孔,如选择的电压为DC,则应选用DC高压输出孔,另一端连接于被测端(COM)。 7、按启动开关,则测试指示灯亮,顺时针调节调压旋钮,输出测试电压逐渐升高, 直至调节到所需要的电压值为止。 8、复原开关用作为切断测试电压,在任何启动状态,按该开关,测试电压被切断, 测试指示灯熄灭。 9、如果用时控,测试时间到达预置值,仪器的测试电压被切断,表示被测产品合 格。 10、在测试中,被测试产品中电流超过设定值,则测试电压被切断,同时产生报警 声和不合格指示灯亮(警示约1秒)这种情况下,被测试产品被判定为不合格。 11、在生产中如需快速测试前先设定AC/DC开关,电压量程开关,切断电流值,时 控值,并打开时控开关,调节好所需电压值,设置测量开关为测量位置然后按 复原开关以切断测试电压,连接被测试产品,按启动开关,则进入测试状态。 在下次测试中,如不改变测试参数,则不要改变任何设置开关和调压按钮。六、注意事项: 一)仪器使用中有高压输出,使用时必须绝对注意安全,非操作人员不得接触仪器 设备。 二)仪器接地端(后面板黑色接线柱)须可靠接地,接地线径不应小于0.75的多股线。严禁将地线通过自来水管等接地性能不良的导电物接地。为避免意外电 击,操作者应带适当的绝缘手套和站在适当的绝缘垫上。 三)被测板件或设备应放在适当的绝缘垫上。
RK2670AM前面板说明 15 J1 13 12 16 17 18 19 策日日日;.g g 9 已己 Q 耶VDLTMUWl 3 5 1 6 7 后面板说明 11 10 8 9
⑴务必戴上绝缘手套,脚下垫绝缘垫再操作仪器! ⑵【9高压输出指示灯】发亮时严禁触摸测试回路的任何部位! ⑶确保【5输出电压调节旋钮】 逆时针旋转至MIN位置! 测试前准备 确认测试仪的【1电源开关】置于OFF状态; ⑴把仪器【①电源线】的一端插入【1.1三芯两相电源插座】,另一端连接到三孔电源插座上;观察【8电源检测指示灯“电源接地、安全”绿灯】是否发亮,绿灯发亮则按下【1 电源开关】,否者请不要开机,排除电源故障后再使用(检查市电的N、L、G的接法是否正确); ⑵设定报警电流值与测试时间 在按下【3 REST状态下按下【18测试/预置按键】,然后通过调节【15UP】和【16 DOWN 按钮设置需要的【14定时值】;使用调试起子把【13报警电流值】预置到测试所需的值,弹出【18测试/预置按键】。 注:(若设置定时值为0.0S,启动测试后会连续测试直到按下【3 REST停止键】才停止测试。)测试过程中需要停止测试按【3 REST停止键】键,才停止测试。 在连接测试仪与被测试体前,请认真确认以下项目 1、【9高压输出指示灯】不亮; 2、【12电压指示窗口】指示电压为0或0.01; 电气线连接 首先把【②接地线】一端与测试仪的【7电流测量返回端】相连,另一端悬空;将【③高压测试夹】或【④高压测试棒】的一端与【6高压输出端口】连接,另一端悬空;【②接地线】另一端与被测试体一端连接好, 【③高压测试夹】或【④高压测试棒】另一端与被测试体另一端相连; 开始测试 按下【2 START开始测试键】,绿灯处于发亮状态 顺时针调节【5输出电压调节旋钮】使输出电压增大至测试所需的电压; 如果在计时器到0时,测试仪没有报警,【10超漏指示灯】不亮,则为测试合格。按下【3 REST停止键】,在【9高压输出指示灯】不亮状态下更换被测试体,可继续测试。 在测试过程中,如果测试电流大于预置值,则测试仪报警,【10超漏指示灯】亮,测试不合格。此时,按下【3 REST停止键】,可清除报警;更换被测试体,可继续测试。
耐压测试仪安全操作规程 (ISO9001-2015) 1.0目的: 确保产品测试使用中能够进行有效设定,保证技术操作者能有一致的操作规范,并保证操作者的人身安全前提下特制订该操作规范。 2.0适用范围: 适用于本厂用来进行产品耐压测试使用的TOS8030C耐压测试仪。 3.0使用前注意事项: 3.1工作环境:工作温度0℃-+40℃,湿度20%-72%。 3.2确保安全使用必须在通风的环境下使用仪器,且仪器上面不能放置任何物体。 3.3请勿在受强磁场和/或电场的影响处使用本仪器设备。 3.4检查接地侧的测试导线(黑色)及高压侧的测试导线(红色)包覆层是否有破损、裂纹、和开裂等?使用万用表检查测试导线是否断线? 3.5是否进行有效的接地? 4.0操作使用规范内容: 4.1操作面板说明: 4.1.1电源(POWER)开关的打开:测试仪的主开关按下时应为“开”的状态,打开仪器开关前,把电压调节拨盘旋钮向左转到(最小值的位置)并按下电源(POWER)开关.确认所有显示器会点灯,无法确认时请先关闭电源开关,等待数秒后再打开,所有显示器均点亮后然后显示当前的测试条件。 4.1.2测试停止:测试过程中按下测试停止按钮来中止执行中的项目.从合格、
不合格状态。或从保护状态转移到准备就绪状态。 4.1.3测试的开始:测试的开始由测试按钮来执行,当测试仪处于准备就绪状态时按下此按钮,会按照目前所设定的测试条件来进行测试.当利用远程控制时,该按钮不起作用。 4.1.4指示灯:指示灯有测试、合格、不合格、保护四种状态,测试:测试执行中点亮,合格:测试结果判定为合格时只点亮约200ms,不合格:测试结果判定不合格时点亮,保护:保护功能起作用时点亮.保护状态可以按测试停止按钮加以解除。 4.1.5切断电流值(mA):设定漏电流检测基准值,可选择X0.1或X1的任意一方的量程,在0.1mA-11mA的范围内设定基准值。 4.1.6危险(DANGER)指示灯:有高压输出时点亮,在测试执行中点亮,而且还在测试结束或中断后输出端子上有高压残留的期间内点亮。 4.1.7电压表:主要是用来显示高压端子的电压,保护功能起作用,成为保护状态时,以P01至P12的代码(7种)来显示其原因。 4.1.8电压调节拨盘:调节输出的电压,从最小值位置开始,顺时针转动该拨盘,输出电压增大.不做测试时务必将拨盘按逆时针的方向转到最大位置(最小值位置)。 4.1.9定时器:设定为有效(使用定时器时),可以设定测试时间,在选择了量程(X0.1/X1)之后,就可以在0.5S-99S的范围内设定测试时间。 4.2测试项目数据的设定: 4.2.1电流检测基准值设定:能够设定的电流值为0.1mA-11mA,若设定为0mA 或11mA的电流值,则会转为保护状态(P07或06),在设定电流值超过5mA时,
CJ2671S耐压测试仪操作规程 文件号:QIII-(技)-GC-0___ 1 、目的 为了保证测试仪器的正常使用和使用者的安全。 2 、范围 本规程适用于CJ2671S耐压测试仪的使用。 3 、操作步骤 3.1接通电源:检查“电压调节”旋钮应逆时针旋转到底,插好220V,50Hz电源,再打开耐压仪前面板上的“电源开关”,此时仪器显示屏亮。 3.2功能设置 3.2.1按下“测试/预置”钮后,调节“电流调节”电位器,按要求设置漏电电流值。 3.2.2按下“测试/预置”钮后,根据试验需要选择5KV或10KV量程。 3.2.3根据实验需要,选择交流或者直流电压测试,并将红色高压棒插入相应高压嘴。 3.2.4如果需要定时,选择实验需要的时间。 3.3耐压仪与被测件连接 3.4测试:按下“启动”按钮,顺时针方向慢慢旋动“电压调节”旋钮,并监视电压显示表头,直到测试所需电压值。如在此过程中发生蜂鸣器报警、“超漏”指示灯亮、“测试”灯灭了,说明此被测件不合格,如不报警,表示被测件合格。将“电压调节”旋钮逆时针旋转到底,使仪器处于“复位”状态,取下被测件,测试结束。 3.5试验完毕后,切断电源,整理仪器。 4 、注意事项 4.1本岗位作业人员须熟悉该设备各项性能及操作要求,非本岗位人员严禁操作,操作者脚下垫绝缘橡皮垫,戴绝缘手套,以防高压电击造成生命危险。 4.2仪器必须可靠接地。 4.3打开电源开关前要把“电压调节”旋钮逆时针旋转到底。 4.4测试时间以外,“电压调节”旋钮也应逆时针旋转到底,而且使仪器处于“复位”状态。 4.5在设置仪器的功能状态和预置测试范围时,仪器处于“复位”状态。 4.6在测试状态下,不能接触被测件。 4.7不要将输出端与地线人为故意短路,以免损伤仪器。 4.8万一发生意外情况,应立即切断电源,拔出高压线。
? 耐压测试仪作业指导书 修改记录 报送部门:经理会 抄送部门:技术部、生产部、质管部
一、目的 规范耐压测试仪操作,使操作人员掌握测量仪器的正确使用方法,确保产品质量。 二、范围 操作 YD2673A 耐压测试仪测试公司产品的全过程。 三、权责 一)生产部 1、负责耐压仪的使用操作、日常维护及保养。 二)质管部 1、负责对生产部耐压仪的使用操作、日常维护及保养进行监督。 三)技术部 1、负责拟制、修订本规程。 四、操作要求 1、本设备的维护保养由专人负责,操作人员需培训合格才能上岗。 2、由于本设备操作产生高压,生产部应设置专用的高压区,地上应铺设绝缘垫, 并设置高压警示标志。 3、操作人员上岗前应做好绝缘防护,应配带绝缘手套。 五、操作规程: 一)工前准备: 1、按照调试规程或检验规程准备仪器备件; 2、确认仪器处于工作正常状态; 3、确认工作台面整洁,无灰尘、焊锡粒、细铜丝等杂物; 4、确认已做好绝缘防护,配带绝缘手套, 二)连接待测板件或设备: 1、确定电压表指示为0,测试灯熄灭; 2、连接好接地线; 3、接入待测板件或设备。 三)测试: 1、将调压旋钮逆时针调到头,关掉仪器电源时控开关; 2、接通电源,将电源开关打开,开关内灯应亮; 3、根据调试或检验规程的要求设置“电压量程”开关至所需要的电压档,设置“A
C/DC”开关至所需要的电压种类。AC为交流档,DC为直流档; 4、设置“切断电流”量值,根据调试或检验规程对被测产品的要求设置切断电流量程,选择测试电流的调节范围,按下设置/测量转换开关,调节电流设置旋钮,设置切断电流值,然后松开设置开关,置测试位置。 5、如需时控,根据调试或检验规程的要求设定所需要的测试时间。通过两位BCD 拨盘来设置测试时间。 6、被测试产品的一端连接与高压输出孔,如选择的电压为AC,则应选用AC高压输 出孔,如选择的电压为DC,则应选用DC高压输出孔,另一端连接于被测端(CO M)。 7、按启动开关,则测试指示灯亮,顺时针调节调压旋钮,输出测试电压逐渐升高,直至调节到所需要的电压值为止。 8、复原开关用作为切断测试电压,在任何启动状态,按该开关,测试电压被切断, 测试指示灯熄灭。 9、如果用时控,测试时间到达预置值,仪器的测试电压被切断,表示被测产品合格。 10、在测试中,被测试产品中电流超过设定值,则测试电压被切断,同时产生报警声和不合格指示灯亮(警示约1秒)这种情况下,被测试产品被判定为不合格。 11、在生产中如需快速测试前先设定AC/DC开关,电压量程开关,切断电流值,时控 值,并打开时控开关,调节好所需电压值,设置测量开关为测量位置然后按复原 开关以切断测试电压,连接被测试产品,按启动开关,则进入测试状态。在下次 测试中,如不改变测试参数,则不要改变任何设置开关和调压按钮。 六、注意事项: 一)仪器使用中有高压输出,使用时必须绝对注意安全,非操作人员不得接触仪器设备。 二)仪器接地端(后面板黑色接线柱)须可靠接地,接地线径不应小于0.75的多股 线。严禁将地线通过自来水管等接地性能不良的导电物接地。为避免意外电击, 操作者应带适当的绝缘手套和站在适当的绝缘垫上。 三)被测板件或设备应放在适当的绝缘垫上。 四)接通电源开关前,必须将调压旋钮以逆时针方向旋转到头。 五)当不使用该仪器时,应将调压旋钮逆时针调至头,并关掉电源开关,以防止 非专业人员操作该仪器。
目录 1工作前的警告 (2) 2对仪器的保养 (2) 3操作说明 (2) 4维护 (8) 5校准 (8) 6 远控插座示意图: (8)
YD2673A型耐压测试仪操作指导书 1工作前的警告 由于本仪器产生高压输出,所以必须绝对注意安全。请注意下列各事项和严格按操作规程进行操作。 ⑴必须可靠地将仪器接地端(后面板黑色接线柱)接地,接地线线径不应小于0.75的多股线,严禁将 地线通过自来水管等接地性能不良的导电物接地。在确定你的三线电源线中接地线性能良好(如在 你的电网中无大电流三相设备的情况下,并且你单位已对之进行良好处理过后)可不用附加接地线。 ⑵为避免意外电击,操作者应带适当的绝缘手套和站在适当的绝缘垫上。 ⑶被测件应放置在适当的绝缘垫上。 ⑷接通电源开关前,必须将调压旋钮以逆时针方向旋转到头。 ⑸当不使用该仪器时,应将调压旋钮逆时针调至头,并关掉电源,以防止非专业操作人员操作该仪器。 ⑹需要改变测试电压围或改变AC/DC开关,必须在仪器的复原状态,同时将调压旋钮逆时针调到头。 ⑺当仪器在测试状态或高压末释放尽以前决不允许触及被测试物、测量线和各高压输出孔。 ⑻触及被测物、测试头和高压输出端时必须满足以下条件: a.高压指示灯(启动指示灯)熄灭。 b.电压数显表指示为零。 c.高压输出端与COM(被测端)短接放电。尤其在DC工作方式时或测试容性被测件时更应给仪器以充 分的放电时间。 ⑼如有意外事件发生时,应立即切断电源,并脱开电源线。 ⑽当各指示灯的工作不正常时,仪器应立即进行修理。 2对仪器的保养 ⑴当输入电源的误差超出±10%及频率误差超过±5%时会有可能出现工作不正常的状态。 ⑵为防止各工作设备间的相互影响,建议采用净化电源提供本仪器的工作电源。 ⑶仪器在使用中或储存中应避免直接光照、高温、高湿、灰尘、腐蚀等,环境应整洁,并经常清洁仪 器。 3操作说明 3-1前面板说明
耐压绝缘测试仪操作规程 文件编号 FD-PF-EWI-010 发行日期 2015.6.1 版本 A1 共6页,第1页 文件修订记录 版本修改时间修改内容概要 A0 2010.10.26 初发行 A12012.06.01按照标准局部进行修改 制定审批栏 制定: 审批:
文件编号 FD-PF-EWI-010 发行日期 2012.5.1 版本 A1 共6页,第2页 一、目的 为了保证测试仪器的正常使用和使用者的安全,以及被测试产品是否符合规定的要求,特制订本操作规范。 二、范围 本公司使用的耐压测试仪. 三、面板介绍 1.输入电源开关 标有国际标准“1”(ON)和“0”(OFF)符号的开关,作为输入的电源开关。 2.RESET 开关 红色的瞬时接触开关同时内含 FAIL 的指示灯。在设定模式时其功能和 EXIT 键相同,可以作为退出设定模式的开关。在测试进行时,作为关闭警报声进入下一个待测状态的开关。在测试进行之中,也可以作为中断测试的开关。在待测物未能通过测试时,这个红色指示灯会亮。 3.TEST 开关 绿色的瞬时接触开关同时内含 PASS 的指示灯,作为测试的启动开关。在待测物通过测试时,这个绿色指示灯会亮。 4.SET 键 作为选择进入设定模式和选择记忆组、测试项目、交流或直流耐压测试及其参数设定和绝缘电阻测
文件编号 FD-PF-EWI-010 发行日期 2015.6.1 版本 A1 共6页,第3页 试及其参数设定的操作键,同时也作为键盘锁定的设定键。 5.“∨”DOWN 键 在设定模式时作为功能模式选择和各项测试参数数值输入的功能键,在耐压测试进行中作为输出电压下降调整键。 6.“∧”UP 键 在设定模式时作为功能模式选择和各项测试参数数值输入的功能键,在耐压测试进行中作为输出电压上升调整键。 7.EXIT 键 作为退出设定模式之功能键。 8.高电压输出端子 特殊的输出端子,能承受 20kV 以上的高电压。 9.回路(RETURN)端子 特殊的端子能保持良好的接触。 10.高电压标志 当仪器开始输出电压时,高电压标志内的指示灯会闪烁,表示“高电压输出中、危险” 。 11.LCD 显示器 16 字×2 行背光式液晶显示器,作为显示设定资料或测试结果的显示器。 四、操作方法 1.查好电源线的链接,然后开机。 2.按 SET 键,程式会自动进入记忆组设定模式,液晶显示器会显示:如图 请用“∧”或“∨”键“程序记忆组”的数字输入参数设定程序内,程序记忆组为 1-5 共五 组。
