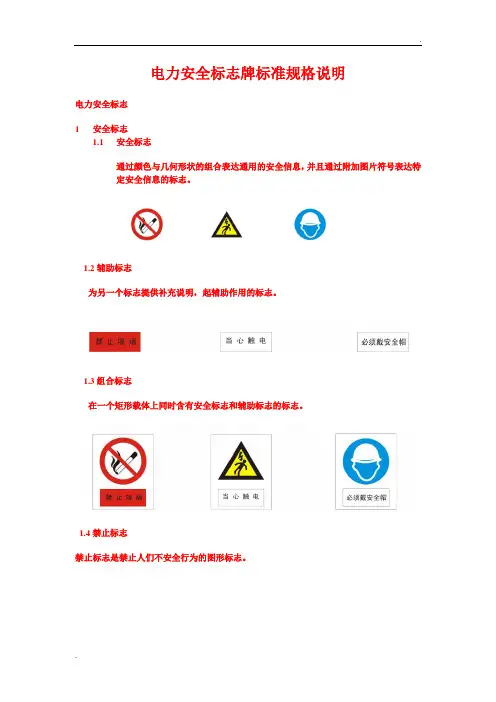

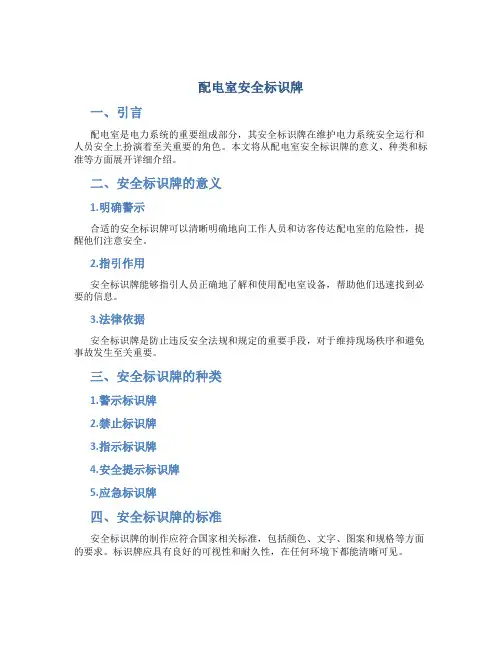

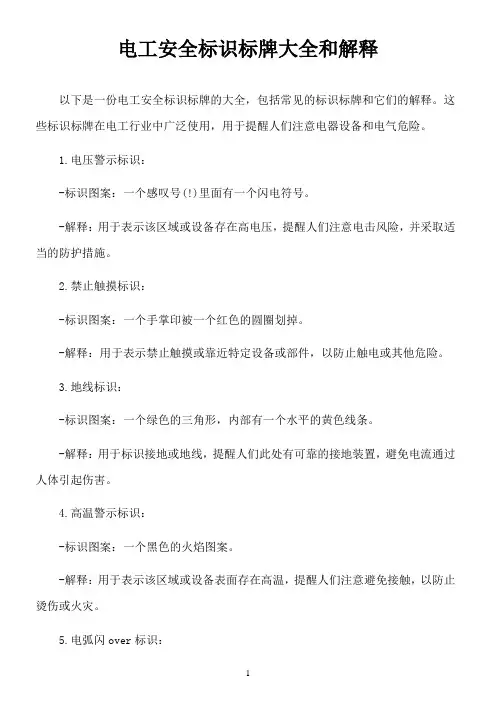

常用电气安全标示牌

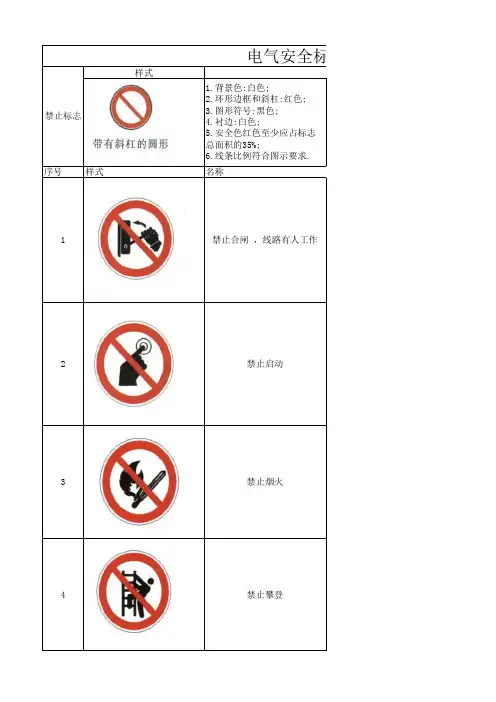

电力安全标示牌清单以及式样 表1：电力安全标示牌清单（变电站部分） 电力安全标示牌制作标准 图1：禁止类标示牌制作标准 序 号 名称 A B A1 D(B1) D1 C α 1 禁止合闸，有人工作！200 160 45 120 0.8D 0.08D 45° 2 禁止合闸，线路有人工作！200 160 45 120 0.8D 0.08D 45° 3 禁止分闸！200 160 45 120 0.8D 0.08D 45° 4 禁止攀登，高压危险! 200 160 45 120 0.8D 0.08D 45° 500 400 112 300 0.8D 0.08D 45°表2：禁止标示牌制图参数(单位：mm) 序号名称 式样 尺寸（mm）颜色字样 1 禁止合闸，有人工作！200×160白底，红色圆形斜杠，黑色禁止标志符号黑字 2 禁止合闸，线路有人工作！200×160白底，红色圆形斜杠，黑色禁止标志符号黑字 3 禁止分闸！200×160白底，红色圆形斜杠，黑色禁止标志符号黑字 4 禁止攀登，高压危险! 500×400 200×160 白底，红色圆形斜杠，黑色禁止标志符号 黑字 5 止步，高压危险！300×240 200×160 白底，黑色正三角形及标志符号，衬底为黄色 黑字 6 在此工作！250×250衬底为绿色，中有直径200mm和65mm白圆圈黑字，写于白圆圈中 7 从此上下！250×250衬底为绿色，中有直径200mm白圆圈黑字，写于白圆圈中 8 从此进出！250×250衬底为绿色，中有直径200mm白圆圈黑体黑字，写于白圆圈中
图2：禁止类标示牌的标准色 图3：警告类标示牌制作标准 序 号 名称 A B B1(A1) A2 C 1 止步，高压危险！ 200 160 120 45 0.064A1 300 240 180 67 0.064A1 表3：警告类标示牌制图参数(单位：mm) 图4：警告类标示牌的标准色图例

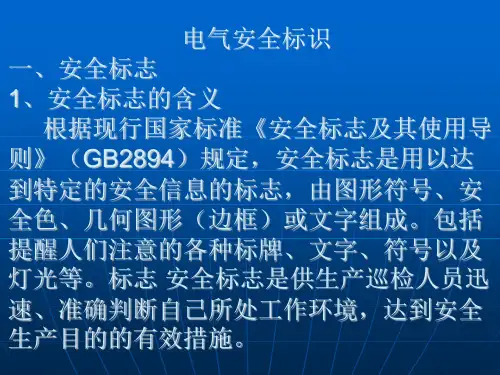

施工现场安全警示、警告标识、标志使用管理规定 第一章总则 第一条为了使施工现场安全标志的使用规范化，减少和避免事故的发生。根据《安全标志及其使用导则》（GB2894－2008）及安全生产有关法律法规的要求，特制定本规定。 第二条本规定适用于公司所属各项目经理部，各分公司可参照执行。 第二章安全警示、警告标识、标志的分类及使用要求 第三条本规定中的安全警示、警告标识、标志指《安全标志及其使用导则》（GB2894－2008）中定义的安全标志，为方便管理，将安全警示、警告标识、标志统称为安全标志。 第四条安全标志的分类 安全标志分为禁止标志、警告标志、指令标志和提示标志4类103个，其中禁止类70个、警告类45个、指令类20个、提示类20个。施工现场常用的安全标志有25个，（见附表一）。 第五条安全标志的使用要求 1、安全标志应设在与安全有关的醒目地方，并使大家看见后，有足够的时间来注意它所表示的内容。环境信息标志宜设在大门入口处和醒目处；局部信息标志应设在所涉及的相应危险地点或设备附近的醒目处。 2、安全标志不应设在门、窗、架等可移动的物体上，以避免安全标志随母体物体相应移动，影响认读。安全标志前不得放置妨碍认读的障碍物。
3、安全标志牌的平面与视线夹角应接近90°，观察者位于最大观察距离时，最小夹角不低于75°。 4、安全标志应设置在明亮的环境中。 5、多个安全标志在一起设置时，应按照警告、禁止、指令、提示类型的顺序，先左后右、先上后下地排列。 6、安全标志牌的固定方式分附着式、悬挂式和柱式三中。悬挂式和附着式的固定应稳固不倾斜，柱式的标志牌和支架应牢固地连接在一起。 7、其他要求应符合《公共信息导向系统设置原则与要求》（GB/T15566.1~10—2007~2009）的规定。 第三章施工现场安全标志管理 第六条安全标志布置策划 项目经理部技术负责人应组织项目管理人员以及分包单位管理人员，策划施工现场安全标志类别、挂设部位和挂设数量，同时，绘制施工现场“安全标志布置平面图”。 各部位挂设的安全标识的类别可参照《安全标志设置一览表》（见附表二）。第七条安全标志的制作 安全标志的制作应符合《安全标志及其使用导则》以及集团总公司和公司的有关规定。尺寸应根据观察者与安全标志牌之间的距离选择牌子的大小。标志牌的型号及对应尺寸（见附表三）。 第八条安全标志的挂设 施工现场安全标识的挂设应由项目部根据施工进度及工地实际情况，组织
.s.. .. . .. 禁止标志 禁止吸烟标志 禁止烟火标志 禁止带火种标志 禁止放易燃物标志 禁止启动标志 禁止合闸标志 禁止转动标志 禁止入标志 禁止停留标志 禁止通行标志
.s.. .. . .. 禁止靠近标志 禁止乘人标志 禁止堆放标志 禁止触摸标志 非饮用水标志 禁止加锁标志 禁止用水灭火标志 禁止穿带钉鞋标志 禁止穿化纤服标志 禁止跳下标志
.s.. .. . .. 禁止跨越标志 禁止攀登标志 禁止抛物标志 禁止戴手套标志 禁止明火作业标志 禁止车辆通行标志 修理时禁止转动标志 运转时禁止加油标志 禁止混放标志 禁止乱动消防器材标志
.s.. .. . .. 禁止酒后上岗标志 禁止乘输送带标志 禁止攀牵线缆标志 禁止操作有人工作标志 禁止停车标志 限制速度标志 停车检查标志 禁止鸣喇叭标志 限制高度标志 禁止拍照标志
.s.. .. . .. 机器操作人员 请勿穿宽松衣服 请勿佩戴饰物 请勿被头散发标志 待维修 禁止操作标志 待更换 禁止启动标志 待维修 禁止操作 待更换 禁止启动标志 密闭空间 非授权人员禁止进入标志 未经许可不准 在此进行热工作业标志 正在维修 禁止操作标志 禁止依靠标志 禁止打手机标志 闲人免进标志牌 禁止踩踏标志 进入厂区 禁止吃零食标志 严禁带小孩上岗标志 禁止叉车和厂 机动车辆通行标志 禁止推动标志
1、以下标志指的是（A）中 A、必须戴护耳器 B、注意路标 C、必须戴安全帽 2、以下警示表示的是（ B）难 A、当心重物 B、当心冒顶 C、快步跑 3、以下标志是告诉我们（ C）易 A、必须直行 B、注意保暖 C、必须穿救生衣 4、当你看到有下面的标志时，我们应该（ B ）中 A、注意感冒 B、必须戴防尘口罩 5、以下标志表示的是（A）易 、
A、安全出口 B、过道门 6、在公共场所我们经常看到以下标志，这表示的是（ B）易 A、禁止点火 B、禁止吸烟 C、禁止玩火 7、下列标志表示的是（A）中 A、禁止蹬踏 B、禁止攀越 C、禁止入内 8、以下标志表示的是（C）中 A、允许坐下 B、禁止停留 C、禁止坐卧 9、以下标志表示的是（A）中 A、禁止推动 B、请不要前行 C、禁止靠近 10、以下标志表示的是（A）中 A、禁止乘人 B、禁止入内 C、禁止靠近 11、当看到以下标志时，我们知道这表示的是（ B ）中
A、可以灭火 B、灭火器在这里 C这里着火了 12、以下警示标志表示的是（ A）易 A、当心触电 B、当心雷电 C、当心火电 13、请问以下标志表示的是（ B）。易 A、可以引用 B、禁止饮用 14、下面的标志是什么意思？（ C）难 A、等人 B、并排走 C、请排队 15、以下标志表示的是（A）易 A、禁止任何车辆进入 B、减速 C、注意安全 16、下面的交通标志表示的是（A）中
A、十字交叉 B、路口很多 、 17、以下这个标志表示的是在遇到险情、需要别人帮助时可以打的紧急呼救电话。你认为对吗？（ A）易 A、对 B、不对 18、以下的交通标志表示的是（C）易 A、路口注意安全 B、过马路 C、人行横道 19、以下标志表示的是（A）易 A、机动车道 B、汽车前行 20、以下标志是告诉我们（ B）中 A、废电池可以随便乱扔 B、废电池要放到回收处，保护环境 21、以下标志是什么意思?( B) 难
电力安全色、安全标志牌 1.安全色 安全色是按照国标中规定的颜色，显示不同的安全信息，通过安全标志的不同颜色告诫人们执行相应的安全要求，防止事故发生。 安全色与电气母线涂色的作用、规定完全不同，二者不能混淆。 用红、黄、蓝、绿四种颜色，分别表示禁止、告警、指令、和提示信息。 由于红色引人注目，视认性极好，常用于紧急停止和禁止信息。用红色和白色条纹组成，特别醒目，用来表示禁止。黄色对人眼的明亮度比红色还要高，常用来传递告警或引起注意的信息。用黄色和黑色条纹组成，使人眼产生最高的视认性，能够引起人们的警觉，常用来做警告色。蓝色，尤其在光线照耀下非常明细，适宜作传递指令信息。绿色，能使人心理产生舒适、恬静、安全感，宜作传递情况是安全的信息。 安全色使用部位很多，安全标志牌、交通标志牌、防护栏杆、设备上禁动部位、紧急停止按钮等都应涂刷相应的安全色。 安全色、间隔条纹颜色所表示的含义及用途见表3-2、表3-3。 2.安全标志牌
安全标志牌是由安全色、几何图形和图形符号构成的告示牌。不同的标志牌表达各自特定的安全信息。 安全标志牌分为禁止、告警、指令、提示四类。 （1）禁止标志牌。 禁止标志的含义禁止或制止人们想要做的某种动作。 禁止标志牌的基本形式是方形衬底牌，上方是圆形带斜杠的禁止标志，下方为矩形补充标志。长方形衬底色为白色，圆形斜杠为红色，禁止标志符号为黑色，补充标志位红底黑字、黑体字。常见禁止标志牌如图3一1所示。 (2）警告标志牌。 警告标志的含义是促使人们提高对可能发生危险的警惕性。 警告标志牌的基本形式是长方形衬底牌，上方是正三角形警告标志，下方为矩形补充标志。长方形衬底为白色，正三角形及标志符号为黑色，衬底为黄色，矩形补充标志位黑框黑体字，字为黑色、白色衬底。常见警告标志牌如图3一2所示。
家用电器常见认证标志一览 对于一款正规渠道上市的产品，铭牌上往往有很多认证标志，它代表该产品已经通过了相关认证机构的检验，这些认证标志往往是一个产品质量、安全、设计等方面的保证。因此它可以作为购买产品时候一个重要的参考项目。作为一个成熟的消费者，掌握一些常见的认证标志是相当重要的。以下便是国内一些产品上常见的认证标志：中国强制认证： 中国强制认证（China Compulsory Certification）的英文缩写为“CCC认证”，也就是通常所说的3C认证，是中华人民共和国强制规定各类产品进出口、出厂、销售和使用必须取得的认证，只有通过认证的产品才能被认为在安全、EMC、环保等方面符合强制要求。 德国安全认证标志： 主要用于家用产品、音像设备、灯具、电动工具、手工工具、通讯办公设备、机械产品、健身器材等。 TUV标志德国零部件产品认证标志：
用途：电气零部件，如：电源、变压器、调光器、继电器、接插件、插头、导线等机械产品、零部件运动器材零部件。 ISO9000体系认证标志： 各类企业的质量保证体系认证，同时也是美国QS9000及德国VDA6.1的认证机构。 德国VDE安全产品标志： VDE是德国著名的测试机构，直接参与德国国家标准制定。同UL一样VDE标志只有VDE公司才能授权使用VDE标志。大部分人对VDE的认识停留在电器零部件认证上，其实VDE测试除传统的电器零部件，电线电缆，插头等认证之外同样也可核发EMC标志以及VDE-GS标志。 EMC标志——德国电磁兼容认证标志 各类电子电气产品，包括家用、工业用产品。 长城标志：
中国电工产品认证委员会（CCEE）质量认证标志。已经实施强制认证的产品有：电视机、收录机、空调机、电冰箱、电风扇、电动工具、低压电器。 中国节能产品认证： 节能产品认证是依据相关的标准和技术要求，经中国节能产品认证中心确认并通过颁发节能产品认证证书和节能标志，证明某一产品为节能产品的活动。 ＣＥ标志： 欧洲共同市场安全标志，是一种宣称产品符合欧盟相关指令的标识。使用ＣＥ标志是欧盟成员对销售产品的强制性要求。目前欧盟已颁布１２类产品指令，主要有：玩具、低压电器、医疗设备、电讯终端（电话类）、自动衡器、电磁兼容、机械等。 香港安全标志： 香港安全认证中心成立于1998年，是香港标准及检定中心全资拥有的独立机构。是香港历史最悠久的非牟利独立产品测试及检定机构。自1963年创立以来，为促进香港出口贸易的发展，香港工业的发展及保障消费者扮演重要的角色。
电力设施保护警示禁令 标志牌图样 Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】
附件1： 电力设施保护警示、禁令标志牌图样 一、电力设施保护标志牌 1、电力设施保护警示标志牌 标志牌材质：采用专用粘贴式聚酯材料或铝制牌。 标志牌制作标准：高度300mm，宽度400mm，底色为黄色，字体为黑体加粗，边框及字体颜色均为黑色，字体大小可根据版面内容自定，线宽1mm，内框线与边缘距离10mm。 标志牌安装位置： A、铁塔安装在距离地面5米上方； B、水泥杆安装在距离地面3米上方； C、其他需要安装的位置。 标志牌粘贴要求： ①横向贴于设施表面； ②保证粘贴平整规范、无气泡、无褶皱； ③确保粘贴面干燥、干净。 警示标语： 参考附件2或根据设施不同情况自定。 （1）标志牌制作标准，见图A1-1。
（2）电力设施保护标志牌推荐参数见表A1-1。 表A1-1 标识牌推荐参数 单位：mm 参数 A B A 1 B 1 C 数值 300 400 280 380 100 （3）电力设施保护标志牌图例,见图A1-2。 A 1 A 图A1-1电力设施保护标志牌制作标准 湖南省电力设施保护标志 警示标语 产权单位名称 联系电话： B 1 B C 湖南省电力设施保护标志 高压危险 禁止攀登 湖南省电力公司
2、发电厂、水电站大坝保护区域内的禁区标志牌。 标志牌材质：采用专用粘贴式聚酯材料或铝制牌。 标志牌制作标准：高度600mm，宽度800mm，底色为黄色，字体为黑体加粗，边框及字体颜色均为黑色，字体大小可根据版面内容自定，线宽10mm，内框线与边缘距离30mm。 标志牌安装位置： A、库区上游，距大坝300m处左右岸； B、电厂安装在距离厂门外侧，离地面1.5米上方； C、其他需要安装的位置。 标志牌粘贴要求： ①横向贴于设备表面； ②保证粘贴平整规范、无气泡、无褶皱； ③确保粘贴面干燥、干净。 警示标语： 参考附件2或根据设施不同情况自定。 （1）标志牌制作标准，见图A2-1

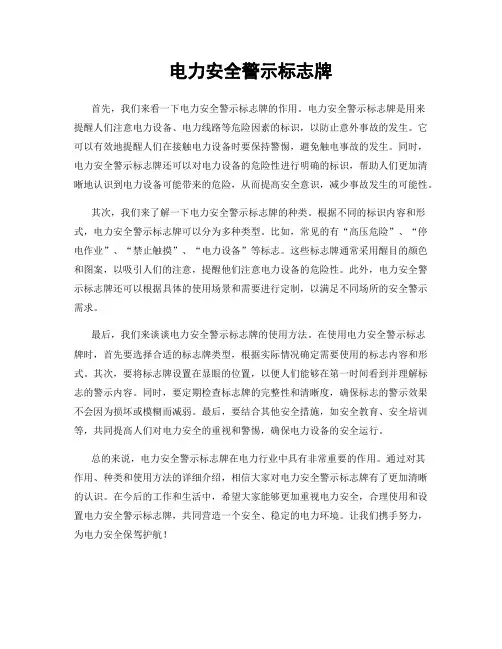

电力安全标识牌的正确使用 目前.安全标示牌已在各行各业普遍使用。在电工作业中，用它来警告工作人员不准接近的带电部位、危险场所以及不准操作的设备，向作业人员提示作业过程中须引起的注意，告知作业人员在哪里工作、哪里行走最为安全，从而避免发生设备损坏和人身伤害事故，保证电工作业安全。但是，目前在个别行业中，由于对标示牌管理不善，有的随地乱放，有的不按国家标准使用，有的将电源m刀断(拉)开后，不挂牌作业，还时常出现音挂、复悬挂的情况。有些单位悬挂标志牌的位置过高或过低，使标示牌不显目，失去标示牌的作用，致使个别电工或维修、操作人员时常发生误位、合开关(彻刀)、误置闸刀开关杆塔等问题，从而发生不幸。本文根据劳动部对电工作业的有关规定，以及电力系通行业标准《电业安全工作舰程》(发电厂相交电所电气部分、电力线路部分)的有关规定，提出变电工作高压业中，安全标示牌使用注意事项，以便提高电工作业人员和操作人员对标示牌的基本认识，提高其安全思想意识和自我防护能力，避免人身伤害故的发生。 一、对标示脾的基本要求 1.标示牌所用的材料耍坚固、不宜变形.并有一定的防火性能； 2.标志牌的颜色要醒目.按国标行业标准进行着色.字迹清晰并耐久； 3.标志牌应具备悬挂方便，保证固定的条件。 二、标示牌的种类和式样要求 标志牌按用途可分为提示性和警告性两大类.按使用方法又可分为永久型和携带型两大类.标示牌的种类.悬挂地点及式样尺寸要求等。 三、使用注意事项 1.在配电装置的网门、封闭式开关柜内的档板上，固定式围栏、爬梯以及危险场所等地，应悬挂永久型标示脾. 2.设备停运(备用)转俭惨时.应根据工作要求落实安全措施.并悬挂携带型标示脾。 3.值班人员所悬挂的标示牌.其他任何人不得擅自移动和拆除。如因工作必须移动、拆除时.工作负责人应与值斑员联系并得到许可后方可进行.恢复时.应保证标示牌的内容、悬挂方式正确无误. 4.标示牌悬挂要牢靠.室外悬挂的标示牌.耍防止被风吹落。如被风吹落.作业人员不能随便挂在某设备上.要与值班员或工作负责人核实无误后再悬挂。 5.悬挂擤带型标示牌，应采用绝缘绳(带)，不准用金属物替代.标示脾悬挂的高度要适中，不宜过高或过低。 6.禁止使用字迹模糊、颜色脱落或残缺不全的标示牌。不合格的要及时清理报废，不准留在现场。 7.完成临时性任务或检修设备完毕后，应将标示脾如数收回，“对号”存放在专用柜内。如有缺少，应询问工作负责人并将标示牌追回。
罗丹莫纳标识牌电气安装规范 1.0目的 为使公司产品的电气性能更加安全稳定，外观更加整洁美观，特制定此电气接线规范，在设计、制造、检验、安装过程中均应遵循此通用技术要求。 2.0适用范围 本规范规定了公司生产的各类带电标识、标牌的电气接线的通用技术要求。 3.0导线 3.1导线绝缘颜色 AC两相火线红色，零线黑色。 DC正极可用淡蓝色，负极可用白色 接地线采用黄绿线。 3.2导线电流与导线规格的要求 导线标称截面积（mm2） 额定电流I(A)I=P/U S=0.75 I≤6 S=1.0 6 精心整理附件1 国家电网公司常用安全标志及设置规范 一、安全标志 2.线路部分 表1常用禁止标志及设置规范 序号提醒标志示例名称设置范围和地点备注 1-1 禁止吸烟电缆隧道出入口、电缆井内、检修井内、电缆接续作业的临时围栏等处。 1-2 禁止烟火电缆隧道出入口等处。 1-7 禁止堆放消防器材存放处、消防通道等处。 1-9 禁止攀登高 压危险 高压配电装置构架的爬梯上，变压器、电 抗器等设备的爬梯上。 1-10 禁止开挖 下有电缆 禁止开挖的地下电缆线路保护区内。 1-11 禁止在高压 线下钓鱼 跨越鱼塘线路下方的适宜位置。 1-12 禁止取土线路保护区内杆塔、拉线附近适宜位置。 1-13 禁止在高压 线附近放风 筝 经常有人放风筝的线路附近适宜位置。 表2常用警告标志及设置规范 序号提醒标志示例名称设置范围和地点备注 2-6 当心触电有可能发生触电危险的电气设备和线路，如配电装置室、开关等处。 2-18 止步高压危险带电设备固定遮栏上，高压试验地点安全围栏上，因高压危险禁止通行的过道上，工作地点临近室外带电设备的安全围栏上等处。 表5常用消防安全标志及设置规范 序号提醒标志示例名称设置范围和地点备注 5-4 灭火器悬挂在灭火器、灭火器箱的上方或存 放灭火器、灭火器箱的通道上。泡沫 灭火器器身上应标注“不适用于电 火”字样。 组合 标志 5-8 紧急出口便于安全疏散的紧急出口处，与方向 箭头结合设在通向紧急出口的通道、 楼梯口等处。 组合 标志 二、安全标志制作标准（二）线路部分 1.禁止标志 （1）禁止标志牌的基本型式是一长方形衬底牌，上方是禁止标志（带斜杠的圆边框），下方是文字辅助标志（矩形边框）。图形上、中、下间隙，左、右间隙相等。 （2）禁止标志牌长方形衬底色为白色，带斜杠的圆边框为红色，标志符号为黑色，辅助标志为红底白字、黑体字，字号根据标志牌尺寸、字数调整。 （3）禁止标志牌的制图标准如图1，参数如表1，可根据现场情况采用甲、乙、丙、丁、戊、己或庚规格。 图1禁止标志牌的制图标准 表1 禁止标志牌的制图参数（α=45°） 单位：毫米 参数种类 A B A 1 D（B 1 ）D 1 C 甲900 720 207 549 439 45 乙700 560 161 427 341 35 丙500 400 115 305 244 24 丁400 320 92 244 195 19 戊300 240 69 183 146 14 己200 160 46 122 98 10 庚80 65 18 50 40 4 2.警告标志 （1）警告标志牌的基本型式是一长方形衬底牌，上方是警告标志（正 三角形边框），下方是文字辅助标志（矩形边框）。图形上、中、下间隙，左、右间隙相等。 （2）警告标志牌长方形衬底色为白色，正三角形边框底色为黄色，边框及标志符号为黑色，辅助标志为白底黑字、黑体字，字号根据标志牌尺寸、字数调整。 （3）警告标志牌的制图标准如图2，参数如表2，可根据现场情况采用甲、乙、丙或丁规格。 图2警告标志牌的制图标准 发电厂安全标志管理示范 文本 In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each Link To Achieve Risk Control And Planning 某某管理中心 XX年XX月 发电厂安全标志管理示范文本 使用指引：此管理制度资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。 发电厂在安全标志上加强管理，能增强员工对安全标 志的识别和自我保护意识，有效遏制安全生产事故的发 生。 一、进一步加强对安全标志的宣传 加强安全标志的类型、作用的宣传,是帮助管理人员和 广大员工们对生产现场安全标志的认识，了解标志的含义; 是进一步规范现场作业人员和巡视人员的行为，杜绝不安 全行为;是积极遏制安全事故的重要措施。 掌握安全标志的类型要求管理者(管理部门)要对生产现 场的安全标志正确选择、正确悬挂，同时要加强对现场安 全标志的巡视,对损坏、缺少的要及时发现补充和完善;对不 合适的标志要及时纠正，防止误导。根据国家标准的规定, 安全标志是由安全色、几何图形、图形符号和文字所构成，用以表达特定的安全信息。 安全标志共分为四类： 1.禁止标志：含义是禁止人们不安全行为的图形标志，型式为带斜杠的圆边框; 2.警告标志：含义是提醒人们对周围环境引起注意，以避免可能发生危险的图形标志，型式为正三角形边框; 3.指令标志：含义是强制人们必须做出某种动作或采取防范措施的图形标志，型式为圆形边框; 4.提示标志：含义是向人们提供某种信息(如标明安全设施或场所的)图形标志，型式为正方形边框。 二、加强安全标志的管理，正确选择安全标志，以达到遏制事故的目的 安全标志在选择、悬挂中，时常出现不规范、不严肃的现象，主要是标牌的“图形”与“文字”选择方面混 附件1 国家电网公司常用安全标志及设置规 一、安全标志 2. 线路部分 表1 常用禁止标志及设置规 序号提醒标志示例名称设置围和地点备注 1-1 禁止吸烟电缆隧道出入口、电缆井、检修井、电缆接续作业的临时围栏等处。 1-2 禁止烟火电缆隧道出入口等处。 1-7 禁止堆放消防器材存放处、消防通道等处。 1-9 禁止攀登高 压危险 高压配电装置构架的爬梯上，变压器、电 抗器等设备的爬梯上。 1-10 禁止开挖 下有电缆 禁止开挖的地下电缆线路保护区。 1-11 禁止在高压 线下钓鱼 跨越鱼塘线路下方的适宜位置。 1-12 禁止取土线路保护区杆塔、拉线附近适宜位置。 1-13 禁止在高压 线附近放风 筝 经常有人放风筝的线路附近适宜位置。表2 常用警告标志及设置规 序号提醒标志示例名称设置围和地点备注 2-6 当心触电有可能发生触电危险的电气设备和线路，如配电装置室、开关等处。 2-18 止步高压危险带电设备固定遮栏上，高压试验地点安全围栏上，因高压危险禁止通行的过道上，工作地点临近室外带电设备的安全围栏上等处。 表5 常用消防安全标志及设置规 序号提醒标志示例名称设置围和地点备注 5-4 灭火器 悬挂在灭火器、灭火器箱的上方或存 放灭火器、灭火器箱的通道上。泡沫 灭火器器身上应标注“不适用于电 火”字样。 组合 标志 5-8 紧急出口便于安全疏散的紧急出口处，与方向组合 箭头结合设在通向紧急出口的通道、 楼梯口等处。 标志 二、安全标志制作标准 （二）线路部分 1. 禁止标志 （1）禁止标志牌的基本型式是一长方形衬底牌，上方是禁止标志（带斜杠的圆边框），下方是文字辅助标志（矩形边框）。图形上、中、下间隙，左、右间隙相等。 （2）禁止标志牌长方形衬底色为白色，带斜杠的圆边框为红色，标志符号为黑色，辅助标志为红底白字、黑体字，字号根据标志牌尺寸、字数调整。 （3）禁止标志牌的制图标准如图1，参数如表1，可根据现场情况采用甲、乙、丙、丁、戊、己或庚规格。 图 1 禁止标志牌的制图标准 表1 禁止标志牌的制图参数（α=45°） 参数 A B A 1D（B 1 ）D 1 C 电力安全警示牌、标识牌、标志牌规格材料表 一、部分标牌国标尺寸： 1．禁止合闸，有人工作！【经合闸即可送电到施工设备的断路器（开关）和隔离开关（刀闸）操作把手上】尺寸：200*160 和80*65颜色：白底，红色圆形斜杠，黑色禁止标志符号。黑字 2．禁止合闸，线路有人工作！【线路断路器（开关）和隔离开关（刀关）把手上】尺寸：200*160和80*65颜色：白底，红色圆形斜杠，黑色禁止符号。黑字 3．禁止分闸【接地刀闸与检修设备之间的断路器（开关）操作把手上】尺寸：200*160和80*65颜色：白底，红色圆形斜杠，黑色禁止标志符号，黑字 4．在此工作！【工作地点或检修设备上】尺寸：250*250和80*80颜色：衬底为绿色，中有直径200mm和65mm白圆圈，黑字，写于白圆圈中 5．止步，高压危险！【施工地点临近带点设备的遮拦上；室外工作地点的围栏上；禁止通行的过道上；高压试验地点；室外钩架上；工作地点临近带电设备的横梁上，尺寸：300*240和200*160颜色：白底，黑色正三角形及标志符号，衬底为黄色】黑字 6．从此上下！【工作人员可以上下的铁道、爬梯上，尺寸：250*250，衬底为绿色，中有直径200mm白圆圈】黑字，写于白圆圈中 7．禁止攀登，高压危险！【高压配电装置构架的爬梯上，变压 器、电抗器等设备的爬梯上，尺寸：500*400和200*160,颜色：白底，红色圆形斜杠，黑色禁止标志符号】黑字。 8．线路相位标志牌：A\B\C套牌组合 9．制作工艺：贴膜丝网印刷。 10．根据国标定做，常规板厚0.8mm，1.5mm。 电力线路警示牌 产品类型: 电力标志牌 产品规格: 4×5cm 产品材质: PVC 其它规格: 30×40cm 注: 标志牌材质和规格可根据客户要求定做, 主要材质: PVC塑料、铝反光、铝腐蚀、铝平印、不锈钢腐蚀、搪瓷等; 名称规格cm名称规格cm名称规格cm 禁止合闸有人工作20×10停电25×16设备在运行20×10 25×20送电25×16设备在检修20×10 禁止合闸线路有人工作20×10 已接地 5×8完好设备20×10 25×2025×16完好8×8 禁止操作有人工作20×10当心触电25×20线路标语牌 每套三块ABC 45×45 25×20注意安全25×2025×25 电力标志牌规格表 标牌的材质类别：塑料，不锈钢，铝合金，夜光，搪瓷 标牌的使用类别：警告牌，提示牌，标示牌，发光牌等 一、部分标牌国标尺寸： 1、禁止合闸，有人工作！【经合闸即可送电到施工设备的断路器（开关）和隔离开关（刀闸）操作把手上】尺寸：200*160 和80*65颜色：白底，红色圆形斜杠，黑色禁止标志符号。黑字 2、禁止合闸，线路有人工作！【线路断路器（开关）和隔离开关（刀关）把手上】尺寸： 200*160和80*65颜色：白底，红色圆形斜杠，黑色禁止符号。黑字 3、禁止分闸【接地刀闸与检修设备之间的断路器（开关）操作把手上】尺寸：200*160 和80*65颜色：白底，红色圆形斜杠，黑色禁止标志符号，黑字 4、在此工作！【工作地点或检修设备上】尺寸：250*250和80*80颜色：衬底为绿色， 中有直径200mm和65mm白圆圈，黑字，写于白圆圈中 5、止步，高压危险！【施工地点临近带点设备的遮拦上；室外工作地点的围栏上；禁 止通行的过道上；高压试验地点；室外钩架上；工作地点临近带电设备的横梁上，尺寸：300*240和200*160颜色：白底，黑色正三角形及标志符号，衬底为黄色】黑字 6、从此上下！【工作人员可以上下的铁道、爬梯上，尺寸：250*250，衬底为绿色， 中有直径200mm白圆圈】黑字，写于白圆圈中 7、从此进出！【室外工作地点围栏的出入口处，尺寸：250*250，颜色：衬底为绿色， 中有直径200mm白圆圈】黑体黑黑体黑字，写于白圆圈中 8、禁止攀登，高压危险！【高压配电装置构架的爬梯上，变压器、电抗器等设备的爬 梯上，尺寸：500*400和200*160,颜色：白底，红色圆形斜杠，黑色禁止标志符号】黑字。 二、警告工作人员不得接近设备的带电部分，提醒工作人员在工作地点采取安全措施，以及表明禁止向某设备合闸送电，指出为工作人员准备的工作地点等。 名称：标志牌、铝标志牌、提示牌、禁止牌、杆号牌、反光标志牌、悬挂标志牌、指令标志牌、消防标志牌 产品分类： 1、提示牌：在此工作、从此上下、止步，高压危险、当心坑洞、方向牌 2、禁止牌：禁止戴手套、禁止烟火、禁止承人、禁止跨越、禁止攀登、禁止吸烟、禁止抛物 1、以下标志指的是（）中 A、必须戴护耳器 B、注意路标 C、必须戴安全帽 2、以下警示表示的是（）难 A、当心重物 B、当心冒顶 C、快步跑 3、以下标志是告诉我们（）易 A、必须直行 B、注意保暖 C、必须穿救生衣 4、当你看到有下面的标志时，我们应该（）中 A、注意感冒 B、必须戴防尘口罩 5、以下标志表示的是（）易 、 A、安全出口 B、过道门 6、在公共场所我们经常看到以下标志，这表示的是（）易 A、禁止点火 B、禁止吸烟 C、禁止玩火 7、下列标志表示的是（）中 A、禁止蹬踏 B、禁止攀越 C、禁止入内 8、以下标志表示的是（）中 A、允许坐下 B、禁止停留 C、禁止坐卧 9、以下标志表示的是（）中 A、禁止推动 B、请不要前行 C、禁止靠近 10、以下标志表示的是（）中 A、禁止乘人 B、禁止入内 C、禁止靠近 11、当看到以下标志时，我们知道这表示的是（）中 A、可以灭火 B、灭火器在这里C这里着火了 12、以下警示标志表示的是（）易 A、当心触电 B、当心雷电 C、当心火电 13、请问以下标志表示的是（）。易 A、可以引用 B、禁止饮用 14、下面的标志是什么意思？（）难 A、等人 B、并排走 C、请排队 15、以下标志表示的是（）易 A、禁止任何车辆进入 B、减速 C、注意安全 16、下面的交通标志表示的是（）中 A、十字交叉 B、路口很多 、 17、以下这个标志表示的是在遇到险情、需要别人帮助时可以打的紧急呼救电话。你认为对吗？（）易 A、对 B、不对 18、以下的交通标志表示的是（）易 A、路口注意安全 B、过马路 C、人行横道 19、以下标志表示的是（）易 A、机动车道 B、汽车前行 20、以下标志是告诉我们（）中 A、废电池可以随便乱扔 B、废电池要放到回收处，保护环境 21、以下标志是什么意思?( ) 难 电气安全用具 电气安全用具是用来防止电气工作人员在工作中发生触电、电弧灼伤、高空坠落等事故的重要工具。 电气安全用具分绝缘安全用具和一般防护安全用具两大类。绝缘安全用具又分为基本安全用具和辅助安全用具。常用的基本安全用具有绝缘棒、绝缘夹钳、验电器等。常用的辅助安全用具有绝缘手套、绝缘靴、绝缘垫、绝缘站台等。基本安全用具的绝缘强度能长期承受工作电压并能在该电压等级内产生过电压时保证工作人员的人身安全。辅助安全用具的绝缘强度不能承受电气设备或线路的工作电压，只能起加强基本安全用具的保护作用，主要用来防止接触电压、跨步电压对工作人员的危害，不能直接接触高压电气设备的带电部分。一般防护安全用具有携带型接地线、临时遮栏、标示牌、警告牌、安全带、防护目镜等。这些安全用具是用来防止工作人员触电、电弧灼伤及高空摔跌。 下面介绍几种常用的绝缘安全用具的结构及使用方法。 一、绝缘棒 绝缘棒又称绝缘杆、操作棒。其结构如图1所示。 图1 绝缘棒 绝缘棒主要用来断开或闭合高压隔离开关、跌落式熔断器、安装和拆除携带型接地线、以及进行带电测量和试验等工作。 绝缘棒由工作部分、绝缘部分以及握手部分组成（如图1所示）。工作部分一般用金属制成，其长度一般较短（5－8cm左右），过长的话在操作中容易引起相间或接地短路。绝缘部分与握手部分之间用护环隔开，是用浸过绝缘漆的木材、硬塑料、胶木制成，其长度的最小尺寸可根据电压等级和使用场所的不同而确定，一般如表1所示。 表1 绝缘棒的最小长度 (m) 绝缘棒使用时，操作人员的手应放在握手部分，不能超过护环，同时要戴绝缘手套、穿绝缘靴（鞋）。雨天室外倒闸操作应按规定使用带有防雨罩的绝缘棒。 附件1： 电力设施保护警示、禁令标志牌图样 一、电力设施保护标志牌 1、电力设施保护警示标志牌 标志牌材质：采用专用粘贴式聚酯材料或铝制牌。 标志牌制作标准：高度300mm，宽度400mm，底色为黄色，字体为黑体加粗，边框及字体颜色均为黑色，字体大小可根据版面容自定，线宽1mm，框线与边缘距离10mm。 标志牌安装位置： A、铁塔安装在距离地面5米上方； B、水泥杆安装在距离地面3米上方； C、其他需要安装的位置。 标志牌粘贴要求： ①横向贴于设施表面； ②保证粘贴平整规、无气泡、无褶皱； ③确保粘贴面干燥、干净。 警示标语： 参考附件2或根据设施不同情况自定。 （1）标志牌制作标准，见图A1-1。 （2）电力设施保护标志牌推荐参数见表A1-1。 表A1-1 标识牌推荐参数 单位：mm 参数 A B A 1 B 1 C 数值 300 400 280 380 100 （3）电力设施保护标志牌图例,见图A1-2。 A 1 A 图A1-1电力设施保护标志牌制作标 湖南省电力设施保护标志 警示标语 产权单位名称 联系电话： B 1 B C 湖南省电力设施保护标志 高压危险 禁止攀登 湖南省电力公司 2、发电厂、水电站大坝保护区域的禁区标志牌。 标志牌材质：采用专用粘贴式聚酯材料或铝制牌。 标志牌制作标准：高度600mm，宽度800mm，底色为黄色，字体为黑体加粗，边框及字体颜色均为黑色，字体大小可根据版面容自定，线宽10mm，框线与边缘距离30mm。 标志牌安装位置： A、库区上游，距大坝300m处左右岸； B、电厂安装在距离厂门外侧，离地面1.5米上方； C、其他需要安装的位置。 标志牌粘贴要求： ①横向贴于设备表面； ②保证粘贴平整规、无气泡、无褶皱； ③确保粘贴面干燥、干净。 警示标语： 参考附件2或根据设施不同情况自定。 （1）标志牌制作标准，见图A2-1 1 附件国家电网公司常用安全标志及设置规范一、安全标志 2. 线路部分表1 常用禁止标志及设置规范 序号提醒标志示例名称设置范围和地点备注 电缆隧道出入口、电缆井内、检修井内、禁止吸烟1-1 电缆接续作业的临时围栏等处。 禁止烟火电缆隧道出入口等处。1-2 禁止堆放消防器材存放处、消防通道等处。1-7 禁止攀登高高压配电装置构架的爬梯上，变压器、电1-9 压危险抗器等设备的爬梯上。 禁止开挖禁止开挖的地下电缆线路保护区内。1-10 下有电缆 禁止在高跨越鱼塘线路下方的适宜位置1-11 线下钓鱼 线路保护区内杆塔、拉线附近适宜位置。禁止取土1-12 禁止在高压线附近放风经常有人放风筝的线路附近适宜位置。1-13 筝 表2 常用警告标志及设置规范 序号提醒标志示例名称设置范围和地点备注 有可能发生触电危险的电气设备和2-6 当心触电线路，如配电装置室、开关等处。 带电设备固定遮栏上，高压试验地点安全围栏上，因高压危险禁止通行的止步高压危险2-18 过道上，工作地点临近室外带电设备的安全围栏上等处。 表5 常用消防安全标志及设置规范 备注设置范围和地点名称提醒标志示例序 号． 悬挂在灭火器灭火器箱的上方或放灭火器灭火器箱的通道上泡组灭火器灭火器器身上应标注“不适用于电标志5-4 火”字样。 便于安全疏散的紧急出口处，与方向组合箭头结合设在通向紧急出口的通道、紧急出口5-8 标志楼梯口等处。 二、安全标志制作标准 （二）线路部分 1. 禁止标志 （1）禁止标志牌的基本型式是一长方形衬底牌，上方是禁止标志（带斜杠的圆边框），下方是文字辅助标志（矩形边框）。图形上、中、下间隙，左、右间隙相等。 （2）禁止标志牌长方形衬底色为白色，带斜杠的圆边框为红色，标志符号为黑色，辅助标志为红底白字、黑体字，字号根据标志牌尺寸、字数调整。 （3）禁止标志牌的制图标准如图1，参数如表1，可根据现场情况采用甲、乙、丙、丁、戊、己或庚规 格。． 1 禁止标志牌的制图标准图1 表 =45°）禁止标志牌的制图参数（α单位：毫米 参数 A B A D（B） D C 111种类45 720 900 甲549 207 439 35 427 700 乙 560 341 161 24 丙500 400 244 305 115 19 丁 400 195 320 92 244 14 240 183 69 146 戊300 10 46 160 己122 200 98 4 个人总结，仅供交流学习，精品资料 电力安全警示牌、标识牌、标志牌规格材料表 一、部分标牌国标尺寸： 1．禁止合闸，有人工作！【经合闸即可送电到施工设备的断路器（开关）和隔离开关（刀闸）操作把手上】尺 寸： * 和 *颜色：白底，红色圆形斜杠，黑色禁止标志符号。黑字 2．禁止合闸，线路有人工作！【线路断路器（开关）和隔离开关（刀关）把手上】尺寸：*和*颜色：白底，红色圆形斜杠，黑色禁止符号。黑字 3．禁止分闸【接地刀闸与检修设备之间的断路器（开关）操作把手上】尺寸：*和*颜色：白底，红色圆形斜杠，黑色禁止标志符号，黑字 4．在此工作！【工作地点或检修设备上】尺寸：*和*颜色：衬底为绿色，中有直径和白圆圈，黑字，写于白圆圈中 5．止步，高压危险！【施工地点临近带点设备的遮拦上；室外工作地点的围栏上；禁止通行的过道上；高压试验地点；室外钩架上；工作地点临近带电设备的横梁上，尺寸：*和*颜色：白底，黑色正三角形及标志符号，衬底为黄色】黑字 6．从此上下！【工作人员可以上下的铁道、爬梯上，尺寸：*，衬底为绿色，中有直径白圆圈】黑字，写于白圆圈中 7．禁止攀登，高压危险！【高压配电装置构架的爬梯上，变压器、电抗器等设备的爬梯上，尺寸：*和*,颜色：白底，红色圆形斜杠，黑色禁止标志符号】黑字。 8．线路相位标志牌：\\套牌组合 9．制作工艺：贴膜丝网印刷。 10．根据国标定做，常规板厚，。 电力线路警示牌 产品类型: 电力标志牌 产品规格: × 产品材质: 其它规格: × 注: 标志牌材质和规格可根据客户要求定做, 主要材质: 塑料、铝反光、铝腐蚀、铝平印、不锈钢腐蚀、搪瓷等; 常用电气安全标示牌 名称 禁止合闸， 线路有人工作!禁止合闸，有人工作! 在此工作 从此上下! 从此进出! 尺寸200X 160 mm 80X 65 mm 200X 160 mm 250X 250 mm 250X 250 mm 250X 250 mm 止步，高压危险200X 160 mm 禁止操作，有人工作!禁止攀登，高压危险!200X 160 mm 200X 160 mm 500X 400 mm 已接地 240X 130 mm D 0 禁止堆放 No slocking 禁止触滾禁止舉登 Nacin^i ng 禁止戴手套 No uutiicon 附 m 禁止St易遇收 hfl 即叫nfan^sBa rmr 鑿止合阐 hosvMingan 禁止入内 No entring a o 篥止II近 No neanng 0 0 禁止烟火 Noburninq 禁止转动 No turning 禁止通行 No Ihoroughfare 禁止用水灭火 No watering to put out the fire o 口 禁止吸灯 No smoking □ 禁止启动 No starting A c a A * 1 D O A d 1 O A 当心扎脚 Caution, splinter 当心中毒 Caution r coi sorting 注意安全 Caution^anger d a 当心坠落 Caution, drop down O X J 5 o A 当心绊倒 Caution, stumbling 当心电缆 Caution,, caWe 当心滑跌 Caution, slip 当心落物 Caution .tail ir^obj eels国家电网公司常用安全标志及设置规范
