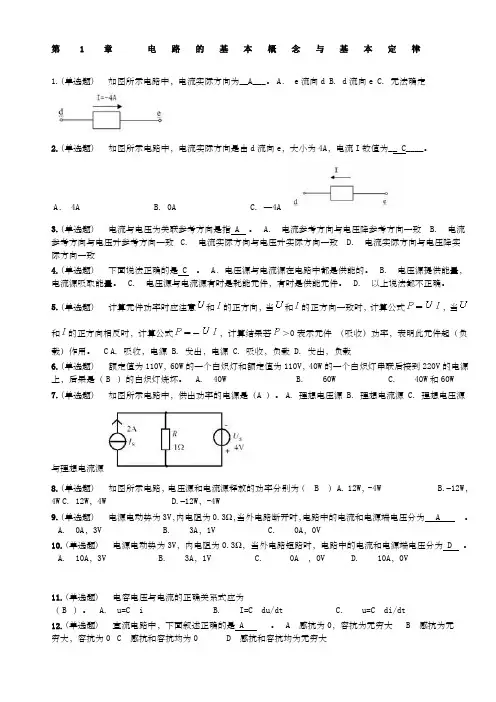

华工电路与电子技术随堂练习答案第1章电路的基本概念与基本定律
本次练习有23题,你已做22题,已提交22题,其中答对11题。当前页有10题,你已做10题,已提交10题,其中答对5题。
1.如图所示电路中,电流实际方向为_____。
A. e流向d B. d流向e C. 无法确定
参考答案:A
问题解析:
2.如图所示电路中,电流实际方向是由d流向e,大小为4A,电流I数值为______。A. 4A B. 0A C. ―4A
参考答案:C
问题解析:
3.电流与电压为关联参考方向是指。A.电流参考方向与电压降参考方向一致B.电流参考方向与电压升参考方向一致C.电流实际方向与电压升实际方向一致D.电流实际方向与电压降实际方向一致
参考答案:A
问题解析:
4.下面说法正确的是。A.电压源与电流源在电路中都是供能的。B.电压源提供能量,电流源吸取能量。C.电压源与电流源有时是耗能元件,有时是供能元件。D.以上说法都不正确。
参考答案:C
问题解析:
5.计算元件功率时应注意和的正方向,当和的正方向一致时,计算公式=
,当和的正方向相反时,计算公式=-,计算结果若>0表示元件()功率,表明此元件起()作用。
A. 吸收,电源
B. 发出,电源
C. 吸收,负载
D. 发出,负载?
参考答案:C
问题解析:
6.额定值为110V,60W的一个白炽灯和额定值为110V,40W的一个白炽灯串联后接到220V的电源上,后果是()的白炽灯烧坏。A.40WB.60WC.40W和60W
参考答案:B
问题解析:
7.如图所示电路中,供出功率的电源是()。
A. 理想电压源
B. 理想电流源
C. 理想电压源与理想电流源
参考答案:A
问题解析:
8.如图所示电路,电压源和电流源释放的功率分别为()
A. 12W,-4W
B.–12W,4W
C. 12W,4W
D.–12W,-4W
参考答案:B
问题解析:
9.电源电动势为3V,内电阻为Ω,当外电路断开时,电路中的电流和电源端电压分为。A.0A,3VB.3A,1VC.0A,0V
参考答案:A
问题解析:
10.电源电动势为3V,内电阻为Ω,当外电路短路时,电路中的电流和电源端电压分为。A.10A,3VB.3A,1VC.0A,0VD.10A,0V
参考答案:D
问题解析:
第1章电路的基本概念与基本定律
本次练习有23题,你已做22题,已提交22题,其中答对11题。当前页有10题,你已做10题,已提交10题,其中答对5题。
11.电容电压与电流的正确关系式应为()。A.u=CiB.I=Cdu/dtC.u=Cdi/dt
参考答案:B
问题解析:
12.直流电路中,下面叙述正确的是。A感抗为0,容抗为无穷大B感抗为无穷大,容抗为0C感抗和容抗均为0D感抗和容抗均为无穷大
参考答案:A
问题解析:
13.理想电压源,内阻=,理想电流源,内阻=。
A. 0,0
B. ∞,∞
C. 0,∞
D. ∞,0?
参考答案:C
问题解析:
14.下面叙述正确的是。A.电压源与电流源不能等效变换。B.电压源与电流源变换前后对内电路不等效。C.电压源与电流源变换前后对外电路不等效。D.以上三种说法都不正确。
参考答案:B
问题解析:
15.如图示电路中,对负载电阻RL而言,点划线框中的电路可用一个等效电源代替,该等效电源是()。
A.理想电压源
B.理想电流源
C.不能确定
参考答案:A
问题解析:
16.理想电流源的外接电阻越大,它的端电压()。A.越高B.越低C.不确定
参考答案:A
问题解析:
17.如图单口网络的输入电阻=()。
Ω B. 10 Ω Ω D . 2 Ω
参考答案:C
问题解析:
18.在由理想电压供电的负载A两端并联负载B,则负载A中的电流()。A.变大B.
变小C.不变
参考答案:C
问题解析:
19.如图所示电路中,已知=2V,=1A。A、B两点间的电压为()。
A. -1V
B. 0
C. 1V
参考答案:C
问题解析:
20.电路如图所示, A 点的电位 U A 应为()。
A.- 4V
B.- 6V
C.- 10V
D. 0V
参考答案:A
问题解析:
21. 如图所示电路中,已知US=12V,IS=2A。A、B两点间的电压UAB为()。
A. -18V
B. 18V
C. -6V
图1?
参考答案:A
问题解析:
22. 如图所示电路中,节点数与网孔数分别为____个。A. 4,3 B. 3,3 C. 3,
4
参考答案:A
问题解析:
23. 在条支路,个节点的电路,应用支路电流法可列出个独立方程式,其中节
点方程数为个,回路方程数为个。
A. m,n
B. n-1,m-n+1
C. m-1,n-m+1
D. n,m?
参考答案:B
问题解析:
第2章电路的分析方法
本次练习有8题,你已做8题,已提交8题,其中答对5题。当前页有8题,你已做
8题,已提交8题,其中答对5题。
1.如图所示电路中,电流 I 值为()。
A. - 1A
B. 1A
C. 2A
D. - 2A
参考答案:B
问题解析:
2.如图所示,6 Ω电阻上流过的电流()。
A. - 6A
B. 3A 3A D . 9A
参考答案:C
问题解析:
3.如图所示电路,电流为()
A. 2A
B. 4A
C. 4A
D. 2A
参考答案:B
问题解析:
4.如图所示电路,下面结论正确的是____。
A. B. C.
参考答案:B
问题解析:
5.如图所示电路中,下面结论正确的是____。
A. B. C.
参考答案:A
问题解析:
6.如图所示电路中,如将I2参考方向改为d指向e,下面结论正确的是____。
A. B. C.
参考答案:C
问题解析:
7.应用叠加定理时,理想电压源不作用时视为()。A.短路B.开路C.电阻D.理想电压源
参考答案:A
问题解析:
8.应用叠加定理时,理想电流源不作用时视为()。A.短路B.开路C.电阻D.理想电流源
参考答案:B
第3章正弦稳态电路
本次练习有22题,你已做22题,已提交22题,其中答对18题。当前页有10题,你已做10题,已提交10题,其中答对8题。
1.如图所示波形图,电流的瞬时表达式为___________A。
A. B. C.
参考答案:B
问题解析:
2.如图所示波形图中,电压的瞬时表达式为__________V。
A. B. C.
参考答案:B
问题解析:
3.正弦交流电的最大值等于有效值的___倍。
A. B. 2 C. 1/2?
参考答案:A
问题解析:
4.白炽灯的额定工作电压为220V,它允许承受的最大电压 .
A. 220V
B. 311V
C. 380V
D.
参考答案:B
5.已知2Ω电阻的电流,当为关联方向时,=____V。
A. B. C.
参考答案:C
问题解析:
6.在正弦交流电路中电容元件的电压与电流的关系为()。
A. B. C.
参考答案:B
问题解析:
7.在正弦交流电路中电感元件的电压与电流的关系为()。
A. B. C.
参考答案:B
问题解析:
8.如图所示,表示纯电阻上电压与电流相量图的是_____。
A. B. C.
参考答案:B
问题解析:
9.在纯电感电路中,电流应为____。
A. B. C.
参考答案:C
问题解析:
10.在纯电感电路中,电压应为_____。
A. B. C.
参考答案:B
问题解析:
11. 在纯电感电路中,感抗应为_____。A. B. C.
参考答案:C
问题解析:
12. 加在一个感抗是20Ω的纯电感两端的电压是则通过它的电流
瞬时值为___A。
A. B. C.
参考答案:B
问题解析:
13. 在纯电容正弦交流电路中,复容抗为____。A. B. C.
参考答案:B
问题解析:
14. 在纯电容正弦交流电路中,下列各式正确的是_____。A. B.
C. D.
参考答案:C
问题解析:
15. 若电路中某元件的端电压为,电流,
为关联方向,则该元件是___。
A.电阻
B.电感
C.电容?
参考答案:C
问题解析:
16. 如图所示电路,I1=9A,I2=8A,I3=3A,则电流为()
A. 14A
B. 10A
C. 20A
D. 4A
参考答案:B
问题解析:
17. 如图所示电路中的 u 1 有效值 U 1 = 3V , u 2 有效值 U 2 = 4V ,求 u 的有效值 U=()。 A. 7V B. 5V C. 3V D. 4V
参考答案:B
问题解析:
18. 4Ω的电阻和3Ω感抗串联,接到V的电源上,则电感电压为()。
A. V
B. V
C. V?
参考答案:B
问题解析:
19. 在R-L-C串联电路中,电压电流为关联方向,总电压与总电流的相位差角为
____。
A. B.
C. D.
参考答案:B
问题解析:
20. 在R-L-C串联的正弦交流电路中,电压电流为关联方向,总电压为_____。A.
B. C.
参考答案:B
问题解析:
21. 在R-L-C串联的正弦交流电路中,当端电压与电流同相时,频率与参数的关系满足_____。A.ωL2C2=1B.ω2LC=1C.ωLC=1D.ω=L2C
参考答案:B
问题解析:
22. 图中电路正处于谐振状态,闭合S后,电流表A的读数将()。A.增大 B. 减
少 C. 不变
参考答案:B
问题解析:
第5章电路的暂态过程分析
本次练习有11题,你已做11题,已提交11题,其中答对8题。当前页有10题,你
已做10题,已提交10题,其中答对7题。
1.如图所示电路,开关K断开前,电路已稳态。t=0时断开开关,则u(0+)为()A.
0V B. 3V C. 6V D. 6V
参考答案:D
问题解析:
2.如图所示电路中,开关S在t=0瞬间闭合,若=5V,则=()。
B. 0
C.
参考答案:B
问题解析:
3. R-C串联电路的时间常数与成正比。A.U0和CB.R和I0C.R和CD.U0和I0
参考答案:C
问题解析:
4. R-C串联电路的零输入响应uc是按逐渐衰减到零。A.正弦量B.指数规律C.线性规律D.正比
参考答案:B
问题解析:
5.如图所示的电路中,已知Us=10V,R1=2K,R2=2K,C=10则该电路的时间常数为。
参考答案:A
问题解析:
6.如图所示电路的时间常数为。
A. 2 s
B.
C. 50 s
D. 10s
参考答案:B
问题解析:
7. R-L串联电路的时间常数τ=。A.RLB.R/LC.L/RD.1/(R×L)
参考答案:C
问题解析:
8.实际应用中,电路的过渡过程经时间,可认为过渡过程基本结束。
A.τ
B.2τ
C.∞
D.4τ
参考答案:D
问题解析:
9.
参考答案:D
问题解析:
10. I(t)=(1+e-t/4)A为某电路支路电流的解析式,则电流的初始值为
B.2
C.3
D.4
参考答案:B
问题解析:
11. I(t)=(1+e-t/4)A为某电路支路电流的解析式,则电流的稳态值为
B.2
C.3
D.4
参考答案:A
问题解析:
第6章半导体分立器件
本次练习有25题,你已做24题,已提交24题,其中答对17题。当前页有10题,你已做10题,已提交10题,其中答对6题。
1.稳压管的稳压区是其工作在()。A.正向导通B.反向截止C.反向击穿
问题解析:
2.用万用表直流电压档分别测出VD1,VD2 和VD3正极与负极对地的电位如图示,VD1,VD2,VD3 的状态为()。
A.VD1,VD2,VD3 均正偏 B.VD1 反偏,VD2,VD3 正偏
C.VD1,VD2 反偏,VD3 正偏?
参考答案:A
问题解析:
3.稳压二极管电路如图所示,稳压管稳压值UZ=7V,正向导通压降UD=,其输出电压为()。
A.7V B.24V C.7.3V D.0.6V
参考答案:C
问题解析:
4.在如图所示电路中,硅稳压管DZ1的稳定电压为8V,DZ2的稳定电压为6V,正向压降为,则输出电压Uo为()。
A. 2V
B. 14V
C. 6V
D. 8V
参考答案:A
问题解析:
5.本征半导体硅或锗中掺入微量的三价元素后,其中多数载流子是()。A.自由电子
B.空穴
C.正离子
D.负离子
参考答案:B
问题解析:
6. N型半导体中多数载流子是()。A.自由电子B.空穴C.正离子D.负离子
问题解析:
7. PN结加正向偏置,其耗尽层将()。A.变宽B.不变C.变窄D.不能确定
参考答案:C
问题解析:
8. PN结加正向偏置是指连接PN结的N区一边加()电位,连接PN结的P区一边加()电位。A.高,低B.低,高C.低,低D.高,高
参考答案:B
问题解析:
9.三极管的集电区和发射区掺杂材料相同,发射极与集电极()互换使用。A.不可以B.可以C.说不定
参考答案:A
问题解析:
10.理想二极管构成的电路,如图所示,则输出电压Uab为()。
A. -15V
B. -7V
C. -6V
D. +6V
参考答案:C
问题解析:
11. 二极管构成的电路,如图所示,设二极管加反向电压截止,反向电流为零,二极管加正向电压导通,正向导通压降为,图中D1,D2导通情况及输出电压Uab为()。
A. D2导通,D1截止,Uab=-12V
B. D2导通,D1截止,Uab=-9V
C. D1导通,D2截止,Uab=-
D. D1导通,D2截止,Uab=9V
参考答案:C
问题解析:
12. 如图所示电路,若U2=20V,则输出电压平均值Uo=()。A. B. 20 V C. 18 V
D. 9V
参考答案:D
问题解析:
13. 如图所示单相半波整流电路,变压器副边电压有效值U2=20V,负载电阻
RL=100Ω,则流过二极管的平均电流为()。A. 90mA B. 100 mA C. 200 mA D. 400 mA
参考答案:A
问题解析:
14. 单相桥式整流电路如图所示,变压器副边电压有效值U2=20V,则每个整流二极管承受的最高反向电压为()。A. 20V B. C. V D.
参考答案:B
问题解析:
15. 单相桥式整流电容滤波电路如图所示,变压器副边电压有效值U2=10V,则滤波后的输出电压为()。A. B. 9V C. 12 V D. 18V
参考答案:C
问题解析:
16. 单相桥式整流电路输出电压平均值为30V,负载电阻RL=50Ω,则流过每个二极管的平均电流为()。A.100mAB.150mAC.270mAD.600mA
参考答案:C
问题解析:
17. 在单相桥式整流电路中,若有一只整流管接反,则()A、输出电压约为2UDB、输出电压约为UD/2C、整流管将因电流过大而烧坏D、变为半波整流
参考答案:D
问题解析:
18. 直流稳压电源中滤波电路的目的是()A、将交流变为直流B、将高频变为低频
C、将交、直流混合量中的交流成分滤掉
D、保护电源
参考答案:C
问题解析:
19. 在单相桥式整流电容滤波电路中,设U2为其输入电压,输出电压的平均值约为()
A、U0=
B、U0=
C、U0=
D、U0=
参考答案:B
问题解析:
20. 晶体三极管工作在饱和区域时,发射结、集电结的偏置是()。A.发射结正向偏置,集电结反向偏置B.发射结正向偏置,集电结正向偏置C.发射结反向偏置,集电结反向偏置D.发射结反向偏置,集电结正向偏置
参考答案:B
问题解析:
21. 三极管工作于放大状态的条件是()A、发射结正偏,集电结反偏B、发射结正偏,集电结正偏C、发射结反偏,集电结正偏D、发射结反偏,集电结反偏
参考答案:A
问题解析:
22. 测得某电路中晶体三极管三个管脚得电位,如图所示,则该管的工作状态为()。A. 放大 B. 截止 C. 饱和 D. 不能确定
参考答案:B
问题解析:
23. 测得某放大电路中晶体管的三个管脚1,2,3的电位分别为5V,和2V,则管脚1,2,3对应的三个极是()。A.C-B-EB.B-E-CC.C-E-BD.E-C-B
参考答案:A
问题解析:
24. 某晶体管工作在放大状态,其管脚电位如图所示,则该管是()。A. Si管PNP
型 B. Si管NPN型C. Ge管PNP型 D. Ge管NPN型
参考答案:A
问题解析:
25. 如图所示特性曲线,它是()。A. NPN管的输入特性 B. P沟道增强型管的转移特性C. N沟道增强型管的转移特性 D. P沟道耗尽型管的转移特性
参考答案:C
问题解析:
第7章单管交流放大电路
本次练习有17题,你已做17题,已提交17题,其中答对14题。当前页有10题,你已做10题,已提交10题,其中答对8题。
1.对放大电路进行静态分析的主要任务是()
A.确定电压放大倍数Au
B.确定静态工作点Q
C.确定输入电阻,输出电阻
参考答案:B
问题解析:
2.对放大电路进行动态分析的主要任务是()A.确定静态工作点QB.确定集电结和发射结的偏置电压C.确定电压放大倍数Au和输入、输出电阻ri、ro
参考答案:C
问题解析:
3.在画放大电路的交流通路时常将耦合电容视作短路,直流电源也视为短路,这种处理方法是()。A.正确的B.不正确的C.耦合电容视为短路是正确的,直流电源视为短路则不正确。
参考答案:A
问题解析:
4.固定偏置放大电路中,晶体管的β=50,若将该管调换为β=80的另外一个晶体管,则该电路中晶体管集电极电流IC将()。A.增加B.减少C.基本不变
参考答案:A
问题解析:
5.带射极电阻Re的共射放大电路,在并联交流旁路电容Ce后,其电压放大倍数将()A、减小B、增大C、不变D、变为零
参考答案:C
问题解析:
6.有两个放大倍数相同,输入电阻和输出电阻不同的放大电路A和B,对同一个具有内阻的信号源电压进行放大。在负载开路的条件下,测得A放大器的输出电压小,这说明A的()A、输入电阻大B、输入电阻小C、输出电阻大D、输出电阻小
参考答案:B
问题解析:
7.已知某放大状态的晶体管,在UCE=8V时,当IB=20μA时,IC=1mA,当IB=40μA 时,IC=2mA,则其电流放大系数β为()。A.40B.50C.60D.100
参考答案:B
问题解析:
8.工作在放大区的某晶体管,当IB从40μA增大至60μA时,IC从2mA变为4mA,则它的β值约为()。A.10B.100C.50D.200
参考答案:B
问题解析:
9.某放大电路在负载开路时输出电压为,当接入4kΩ的负载电阻后,输出电压下降为4V,则该放大电路的输出电阻为()。A.kΩB.1kΩC.2kΩD.3kΩ
参考答案:A
问题解析:
10.如图所示电路中,已知β=100,当RC 和RB的参数分别为多少时电路处于放大状态。
A . KΩ,10 KΩ KΩ ,510 KΩ KΩ,1MΩ
参考答案:C
问题解析:
11. 如图示电路,用直流电压表测是UCE=0,有可能是因为()。A.Rb 过小 B.RL
短路 C.RC 开路 D.Rb 开路
参考答案:C
问题解析:
12. 电路如图示,该电路不能放大交流信号的原因为()。(1)发射结不能正偏(2)集电结不能反偏(3)输入信号对地交流短路(4)输出信号对地交流短路。A.(1)(3)
B.(1)(2) C.(3)(4) D.(1)(4)
参考答案:B
问题解析:
13. 电路如图所示,RC=3kW,晶体管的β=50,欲使晶体管工作在放大区,RB应调至()。A. 10kW B. 100kW D.∞
参考答案:C
问题解析:
14. 画三极管放大电路的小信号等效电路时,直流电压源VCC应当()A、短路B、开
